Отопительно варочные печи из кирпича своими руками

Оборудование и строительные материалы для возведения печи своими руками

Кирпич

В интернете встречаются источники утверждающие, что кирпич для печей и огнеупорный, это одно и то же. На самом деле общие у них лишь линейные размеры. Размеры обычного одинарного строительного кирпича составляют 250 на 125 на 65 мм., а стандартный печной имеет размер 230 на 114 на 40 мм. Иногда встречается 230 на 114 на 65 мм. В строительстве печи используют специальный качественный кирпич марки 150. Он устойчив к температурам до 800 градусов. Из него можно было бы возводить всю печь, но он быстро остывает и не годиться для полноценной печи.

Кирпич из шамота используется для прокладки каналов печи в топочной части. Он выдерживает высокие тепловые нагрузки. Его используют в шведских печах или в печах для бани. Он способен выдержать температуру до 1800 градусов, однако в домашних печах, такой температуры не бывает. Его ценят за другие качества- способность долго сохранять тепло. Строить из него все тело печи не имеет смысла, так как он очень дорогой и имеет слабую прочность.

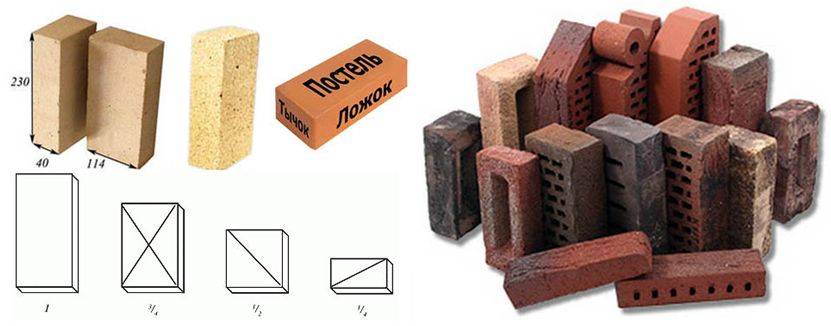

Кирпичи для печи

Что бы отличить качественный шамотный от некачественного, существует мнение, что он должен иметь желтоватый оттенок. Но такое вычисление не правильное, так как шамот может менять окраску в зависимости от своего месторождения. Признаком качественного шамота является мелкозернистость кирпича.  Другой способ проверки- проверка на звук. По кирпичу постукивают молотком. Звук должен быть звонким и четким, а не глухим. Последний способ определения качества материала является радикальным. Кирпич разбивают пополам и смотрят на излом. Качественны шамот разбивается на крупные куски.

В качестве заменителя дорогостоящего шамота, иногда в печном строительстве используют клинкерный кирпич. Он представляет собой тот де красный керамический, только обжигают его при повышенных температурах. Он обладает большей прочностью и огнеупорностью.

Белый силикатный не подходит ни для каких частей. Он не устойчив к тепловым нагрузкам и слишком сильно впитывает влагу.

Песок

В качестве песка в цементно-песчаном растворе применяют карьерный песок средней фракции. Его просеивают через сито, чтобы отсеять крупные фракции и разнообразные органические включения

Наличие дополнительных включения в данном случае очень важно. Все органические примеси будут сгорать от нагрева, из-за чего кладка даст трещины и начнет осыпаться

Раствор для кладки

Для кладки печи придется применять несколько видов раствора на основании:

  • Цемента;
  • Извести;
  • Глины;
  • Шамота.

Смесь из глины с добавлением шамота используется в топочных частях. Такой раствор выдерживает высочайшие тепловые нагрузки.

Известковую смесь применяют на фундаментную кладку или для дымохода. Этот раствор достаточно прочный, но выдерживает лишь 450 градусов по Цельсию.

Цементно-известковый еще более прочный, чем обычный известковый, но огнеупорность снижается еще больше. Применяют в фундаменте.

Цементно-песчаный раствор применяют для кладки печной трубы. Он обладает лучшими показателями прочности и устойчивости к атмосферным осадкам. Швы такого раствора не будет пропускать дым и копать в помещение и обеспечат хорошую тягу для топки.

Что еще нужно знать об отопительно-варочных печах?

Варочная поверхность. Плита для отопительно-варочной конструкции должна проектироваться так, чтобы через нее потери тепла были не слишком большими, но в то же время, чтобы она была способна хорошо прогреть посуду. Чаще всего для этих целей используют чугунные плиты с конфорками, оснащенными съемными вкладышами для жарки и варки пищи.

Кирпичи. Шамотный кирпич – лидер по теплоотдаче. Однако для отопительно-варочных систем он не слишком хорош. Вместо того, чтобы прогревать посуду, тепло будет уходить в помещение, которое и без того хорошо прогреется от печи.

Режимы работы. В идеале отопительно-варочная печь работает в двух режимах. Так, летом она используется как варочная панель: на ней готовят еду, сушат продукты и т.д. При этом модель функционирует следующим образом: от топливного отсека жаркий воздух попадает под варочную поверхность и накаляет ее, а также прогревает духовой шкаф, а затем выходит через дымоход.

Функционирование системы в зимнее время во многом схоже, но после того, как прогреется плита и духовка, горячие газы идут по отопительным каналам в замкнутую верхнюю камеру, чтобы обеспечить обогрев помещения.

Достоинства системы. Объединяя возможности отопительного приспособления и обычной плиты с духовкой, отопительно-варочная печь сэкономит немало места в доме. Кроме того, такая конструкция выглядит колоритно и прекрасно впишется в интерьер коттеджа в стиле кантри.

Также такие модели довольно экономны, так как топливо работает как бы на «два фронта» — не обогрев и помещения и плиты. Ко всему прочему, вам не придется тратить дополнительные деньги на монтаж вытяжки, так как неприятные запахи при варке или жарке в такой печи удаляются вместе с продуктами горения.

Рекомендуем вам просмотреть видео, как сделать отопительно-варочную печь своими руками

https://youtube.com/watch?v=w_UcPldA90U

Основные этапы обустройства кирпичной печи по порядовке своими руками

При использовании порядовки для отопительно-варочных печей необходимо выполнить ряд ключевых этапов. Всем им присущи свои нюансы проведения и уникальные характеристики, зная которые можно обеспечить высокий уровень качества и свести к минимуму затраты по обустройству печи своими руками.

Далее будет рассмотрен пример устройства печи на основе порядовки «шведка».

Технология работ

В конструкции подобной отопительной установки. имеющей уже порядовку, предусмотрено поддувало. Об этом особенно необходимо помнить, приступая к работам по обустройству печи своими руками

В то же время важно учесть особенности укладки 1-го ряда кирпича
Дело в том, что здесь необходимо обеспечить соответствие с уровнем и контроль углов, используя для этой цели строительный угольник;

Вместе с тем необходимо обращать внимание на все характеристики первого ряда. Дело в том, что это в значительной степени оказывает влияние не только на срок службы и надежность отопительной установки, но и на эффективность ее работы;

Технология использования порядовки предусматривает по завершении укладки первого печного ряда выполнение монтажа двери и поддувало, вслед за чем приступают уже к укладке 2-го ряда;

При возведении 3-го ряда варочной печи необходимо придерживаться в точности указаний порядовки
Для создания поддувала следует стесать кирпич с каждой из сторон

Причем здесь необходимо учесть, что устраиваемый ряд должен иметь ту же высоту, что и дверца;

Для укладки 4-го ряда печной кладки выбирают место с левой стороны. Эту работу начинают с установки двери, обеспечивающей удаление золы. Это не позволит обеспечить нормальную работу аппарата. Что же касается непосредственно кладки, то при ее выполнении придерживаются аналогичного порядка, что и в самой схеме. Причем обязательно необходимо позаботиться о перекрытии дверцы поддувала. Над зольником необходимо изготовить отверстие в виде квадрата. Реализуется этот замысел при помощи укладки кирпича специальным образом;

Начиная укладывать 5-й ряд, необходимо следить за тем. чтобы отверстие зольника начало сужаться. По своему виду этот ряд аналогичен 4-му. Поэтому и технология его укладки будет такой же;

Приступая к устройству 6-го ряда в качестве материала необходимо применять специальный кирпич, обладающий огнеупорными свойствами. Чаще всего схема, разработанная квалифицированными печниками, содержит пометку об этом в виде штриховки. Подобная подсказка позволяет упростить процесс кладки и избежать возможных сложностей при выполнении этих работ;

Кирпич, который будет укладываться перед колосниковой решеткой, должен быть сколот. Подробное решение положительно сказывается на эффективности и качестве размещения топлива на решетке во время пользования печью. В то же время поддержку решетки будет обеспечивать непосредственно 5-й ряд печной кладки;

Кирпичи 6-го ряда и решетка колосника должны создавать между собой достаточное пространство шириной 10–15 см, куда необходимо поместить песок или золу, а наличие подобного зазора необходимо для создания эффекта расширения металла решетки при пользовании отопительным прибором;

После создания на прошлых этапах П-образного канала его необходимо перекрыть. Причем это делается с тем расчетом, чтобы в результате возникла три новых. Этот этап предусматривает установку дверцы топочной печи, поддержку для которой обеспечит непосредственно 6-й ряд кладки печи;

Процесс укладки 8-го и 9-го рядов кладки печи «шведка» выполняется по той же схеме, что и в случае с 7-м. При этом необходимо помнить о том, что он должен иметь ту же высоту размещения, что и дверца топочной камеры. Здесь в обязательном порядке выполняется обработка кирпичей, при помощи которых перекрывается доступ к перегородке топочной камеры и левому каналу: их обтесывают обеих сторон, благодаря чему обеспечивается эффективность и плавный переход продуктов сгорания из топки в канал;

Для создания 10-го ряда печи используют огнеупорные кирпичи. Технология укладки предусматривает обеспечения вертикальности размещения, что должно дополняться регулярной проверкой, осуществляемой посредством строительного уровня. Необходимость этого обусловлена тем, что для подобных печей при порядовке на эти кирпичи должен размещаться специальный варочный настил;

Далее, можно приступать к приклеиванию топочной дверцы. в результате заключительный ряд будет иметь два канала, отличающихся наличием идеально квадратного сечения.

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

  • отопительные;
  • варочные;
  • многофункциональные;
  • комбинированные.
  1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

    Печь с варочной поверхностью

    В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

  • топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
  • зольника, где собирается пепел;
  • дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 600С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 600.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

  1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания. Варочная печь

    Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

  1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

  • топочной камеры;
  • дымохода;
  • зольника;
  • варочной поверхности;
  • духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Определение местоположения печи в доме

Так как печь должна выполнять две функции: варочную и отопительную, размещать её нужно так, чтобы она отвечала своим функциональным возможностям. Кроме того, необходимо учесть правила пожарной безопасности.

Условия, которые необходимо знать при размещении:

  • не допускается установка вблизи деревянных или других легко возгораемых стен;
  • в помещении нужно предусмотреть форточку или дополнительную вытяжную вентиляцию;
  • в идеале топливник размещают в коридоре или в подсобном помещении;
  • необходимо обеспечить свободный доступ к камере сгорания и дымоходам для их своевременной очистки.

Если предполагается обогрев одной комнаты, то лучше всего установить отопительный прибор в центре. Обеспечить теплом несколько комнат можно при условии размещения в месте стыков перегородок.

Полезные советы для кладки шведки

  1. Во время всего процесса кладки, старайтесь следить за толщиной шва. Он должен быть 5 мм.

  2. Чтобы кирпич во время кладки не впитывал влагу раствора, рекомендуется его намочить перед строительными работами. Достаточно окунуть его в воду не 1 минуту, чтобы он впитал достаточное количество влаги.
  3. Не забывайте проверять по вертикали и горизонтали ровность кладки. Для этого используйте строительный уровень и отвес. Уголками проверяйте ровность углов печи.
  4. После кладки печи, подождите 2 недели, пока она хорошо не просушится. Если вы возводите печь в летний период, то она просушится естественным путем. В холодное время – используйте вентилятор.
  5. Любой мастер печного дела вам скажет, что чем меньше металла в печи, тем лучше.

    Но для висячей кладки не обойтись без металлических уголков, ведь арочные своды здесь не подойдут (шведка отличается своей компактностью). Единственным условием, которое нужно соблюдать – ничего нельзя делать впритык к железу или класть железо на голый кирпич. Во всех местах, где планируется состыковка металлических деталей с кирпичом, должен прокладываться слой раствора в 5-6 мм.

  6. Укладывая варочную плиту на кирпич, необходимо проложить на него слой глиняного раствора. Это защитит кирпич от нагревания.

Печь шведка

Следуя нашей подробной инструкции, у вас обязательно получится правильно выложить порядовку печи. А полезное видео поможет вам наглядно понять схему кладки.

Правильный выбор схемы кладки

Отопительные кирпичные печи: чертежи надо будет сделать до начала выполнения работы. Ведь в зависимости от вида потребуется и разное количество кирпича и отделочного материала. Любую из предложенных видов вполне можно сделать своими руками, и в этом случае цена изделия будет значительно ниже.

Виды печей

Отопительные печи из кирпича: схемы делятся в зависимости от применения.

В зависимости от конструкции, печи можно разделить на такие виды:

Ее основное предназначение заключается в отоплении какого-либо помещения.

  • Здесь можно будет подключить и водяное отопление для всего дома.
  • К ним следует отнести и камины-печи, здесь обогрев довольно быстрый, ведь предполагается открытое горение огня. Хотя для большого помещения такая конструкция не подойдет.

Ее предназначение – это приготовление еды. Для отопления она просто не эффективна.

  • Конструкция довольно проста и ее можно вполне сделать своими руками.
  • Прекрасно подойдет для дачи. Где вы не бываете часто и вам просто надо готовить пищу.
  • Цена установки не высокая. Есть и не большие варианты конструкции.

Имеет все преимущества и недостатки двух предыдущих видов.

Схемы кладки отопительных печей из кирпича данного вида более сложные. Это целая система.

  • Это довольно мощные конструкции, которые имеют большой вес. Здесь придется делать усиленный независимый фундамент.
  • Потребуется делать и качественный дымоход.
  • Печь для дома должна обладать рядом обязательных характеристик: обогревать помещение, быть безопасной для окружающих, создавать комфортные условия проживания.
  • Не каждый может сложить печь своими руками, которая бы имела подобные характеристики. Малейшая ошибка в расчетах может дорого обойтись, так же, как и не качественная работа. Как правило, для этого приглашают мастеров.
  • В наше время задача несколько упрощается наличием огромного количества информации о кладке печей в интернете. Здесь можно детально ознакомиться с техникой кладки печи, посмотрев соответствующий видеоролик.

Печь своими руками

Ранее она была в каждом доме, теперь же печь можно считать изюминкой и национальной экзотикой. Но это очень удобная и функциональная вещь, которая может сочетать отопление, варочные поверхности, духовой шкаф и тёплую лежанку, при этом имея прекрасный дизайн.

Если украсить печь облицовкой изразцовой плиткой или кафелем, то печь превратиться в центр интерьерной задумки дома. Такую печь можно сделать своими руками.

Порядовки — подробная схема кладки печи из кирпича

Порядовки печей из кирпича можно раздобыть бесплатно, а это уже почти полдела. Ведь порядовка – это точная инструкция для размещения каждого кирпичика. Единственное что вам пригодится, так это небольшой опыт каменщика. Но кто из проживающих в частном доме хотя бы раз не сталкивался с кладкой кирпича? Стены, сараи, мангалы, заборы…теперь и печь.

Чтобы дом был обогрет как следует, нужно произвести расчёт под конкретное помещение, основываясь на показателях теплоотдачи планируемой печи. Печь должна быть такой мощности, чтобы можно было спокойно выдерживать ночь до следующей топки.

Самостоятельно сделать такие расчёты очень сложно, но можно воспользоваться данными И.В. Кузнецова, который рассчитал среднюю тепловую мощность единицы поверхности печи. Так, средней печи 1,5х1,5х2,5 м должно хватить для отопления площади до 100 кв. м.

От этого легко оттолкнутся и рассчитать размеры печи для вашего дома.

Выбираем конструкцию печи – русская, кузнецовка, голландка или шведка

Когда мы определились с примерными размерами печи нужно выбрать необходимый вариант печи, который вы будете класть. Большое количество подробных схем русских печей — от малых до больших можно найти на сайте. Огромной популярностью пользуются колпаковые печи Кузнецова и так называемые голландки или шведки.

Кузнецовки знамениты своей особой конструкции, позволяющей тёплым и холодным газам двигаться так, что КПД печи достигает порой 90–95%. Кроме того, практически полное отсутствие сажи и соответственно минимальный уход за печкой. На сайте самого автора можно найти до 150 схем разных вариантов кладки.

Также в наших краях популярны «шведки», но иногда её именуют «голландкой», хотя это не совсем верно. Поскольку шведка — это самостоятельная отопительно-варочная печь, тогда как голландки использовались только как отопительное дополнение.

Выбор «шведки» хорош и тем, что это по-настоящему печной универсал:

  • На ней готовят пищу.
  • Обогрев.
  • Возможность встроенного духового шкафа.

Рассмотрим, как сделать такую печь своими руками.

Шведка — лучшее решение

Пожалуй, лучшей варочно-отопительной печью на протяжении веков остается шведка.

Обратите внимание! По своей конструкции она значительно проще русских печей, но по КПД, эффективности и многофункциональности ничуть ей не уступает. В этих печках воплотился суровый быт древних скандинавов. Устройства обогревают дом, отлично подходят для приготовления пищи, просушки одежды и хранения кухонной утвари

К шведке можно легко пристроить лежанку или сделать комбинированную конструкцию с камином. Ни одна другая печь не отличается такой многофункциональностью и одновременно простотой, как шведка

Устройства обогревают дом, отлично подходят для приготовления пищи, просушки одежды и хранения кухонной утвари. К шведке можно легко пристроить лежанку или сделать комбинированную конструкцию с камином. Ни одна другая печь не отличается такой многофункциональностью и одновременно простотой, как шведка

В этих печках воплотился суровый быт древних скандинавов. Устройства обогревают дом, отлично подходят для приготовления пищи, просушки одежды и хранения кухонной утвари. К шведке можно легко пристроить лежанку или сделать комбинированную конструкцию с камином. Ни одна другая печь не отличается такой многофункциональностью и одновременно простотой, как шведка.

Отопительные приборы этого типа имеют немалые преимущества:

  • Универсальность. Шведка — в полном смысле слова универсальная печь. Нет ни одной такой функции, которая была бы не под силу шведским печам.
  • Компактность. По сравнению с русскими печами шведки отличаются небольшими размерами. Они не занимают много пространства, экономят полезную площадь и при этом показывают КПД, свойственный массивным печным конструкциям.
  • Простота. Человеку, не являющемуся квалифицированным печником, построить русскую печь просто не под силу. Совершенно иначе обстоит дело со шведкой. За основу можно взять готовый проект и порядовку, чтобы в результате получить уникальный отопительный прибор, соответствующий конкретным условиям эксплуатации.

Материалы для кладки печи

Из материалов потребуются:

  • кирпич марки М150 обычный красный — 1085 штук;
  • кирпич шамотный или силикатный для обустройства топки – 150 штук;
  • глина – около 200 килограммов;
  • песок – примерно 100 ведер;
  • стальная 2-миллиметровая проволока – 25 метров;
  • уголок металлический размером 50х50 и 4040 миллиметров;
  • лист рубероида 1х3 метра;
  • лист металлический ГК-4 миллиметра размером 1,5х1,5 метра;
  • изоляционный материал для отделки стен;
  • асбестовый 5-миллиметровый шнур – 10 метров.

Для фундамента нужны следующие стройматериалы:

  • доски для опалубки;
  • песок;
  • цемент;
  • щебень;
  • арматура.

Необходимо приобрести такие чугунные изделия:

  • задвижки – 3 штуки;
  • варочная поверхность с двумя конфорками;
  • колосниковая решетка – 1 штука;
  • дверцы для чистки – 5 штук;
  • дверца поддувальная – 1 штука;
  • дверца топочная – 1 штука.

Скамья. Мебель своими руками для мини музея «Русская изба»

Для изготовления скамьи нам понадобиться прямая ветка дерева диаметром 3-3.5 см.

Отпилим от ветки заготовку длиной 15-16 см. С помощью ножа и молотка расщепим ее пополам, а затем еще раз расщепим, чтоб получилась досочка.

Ножом и наждачной бумагой выровняем доску.

Отпилим от той же ветки кругляшек 4 см. Расщепим его пополам. Получились две ножки для нашей лавочки.

Прибьем маленькими гвоздиками сидение к ножкам.

Скамейка для мини музея «Русская изба» готова

Таким образом вы можете сделать скамьи любых размеров для вашего мини музея. Если есть желание и возможность, можно покрыть лавки морилкой или покрасить.

Устройство дымохода

Дымоход служит не только для того, чтобы выводить продукты горения наружу, но и для задержания теплого потока воздуха внутри отсеков. Таким образом, стенки прогреваются и начинают отдавать тепло помещению. Если каналы не делать сложными и «извилистыми», тепло задерживаться не будет, эффективность сооружения будет значительно ниже, расход топлива выше. Мастера-печники предлагают совместить сразу два варианта при сооружении дымохода: зимний для прогрева стен, и летний, по которому происходит быстрый вывод тепла из помещения. Это позволяет экономить топливо и с комфортом пользоваться варочной поверхностью даже в жаркое время года.

Дополнительно предусматривают специальную задвижку, которая послужит регулятором для переключения в «варочный» или «отопительный» режимы. Если в духовой печи из кирпича предусмотрен водогрейный бачок, его так же встраивают в дымоход.

Специальные дверцы обеспечивают доступ к местам изгибов каналов для качественной очистки от накопившейся золы.

Специальный канал для забора воздуха регулирует тягу. От этого зависит безопасность и комфорт в помещении.

По такому же принципу сооружается дымоход для печи с камином и плитой из кирпича.
