Делаем печь груба (грубку) своими руками

Особенности кирпичных дровяных печей

Отопление в наших домах работает на природном газе, так как газификация постепенно пробирается даже в самые удаленные и глухие районы России. Но есть в нашей стране населенные пункты, где газа до сих пор нет – здесь люди пользуются альтернативными источниками тепла. Такое встречается даже в газифицированных поселках, когда у людей просто не хватает средств чтобы подключиться к магистрали.

Расход топлива у дровяной печи довольно большой. Вам как следует потребуется позаботиться о его своевременном и объемном пополнении.

Основное альтернативное топливо для отопления домов – это самые обыкновенные дрова. На них работают компактные покупные печки, самодельные агрегаты всех форматов и размеров, камины, а также твердотопливные котлы. Одного грузовика дров хватает на всю зиму, причем с лихвой. А вот некоторые люди отдают свое предпочтение традиционным кирпичным печам на дровах – эдаким массивным отопительным агрегатам, радующим приятным теплом.

Кирпичные печи на дровах хороши тем, что они создают в домовладениях самый настоящий уют. Пожалуй, на это неспособны никакие другие отопительные агрегаты. Неспроста в старинных русских избах и старых домах царит особый дух уюта, а внушительных размеров дровяная печка становится центральной частью всего жилища. И сегодня некоторые люди с удовольствием возвращаются к обогреву дровяными печками.

Кирпичные печи, работающие на дровах, используются:

  • Для обогрева частных домовладений – это отличная альтернатива классическому отоплению;
  • Для обогрева временного загородного жилья – например, вы можете выложить отопительную кирпичную печь для дачи, в которой нет газа;
  • Для растопки бань – каменная печь для бани станет более приятной и уютной альтернативой инфракрасным и электрическим агрегатам;
  • В качестве украшения жилища – любителям старины непременно придется по душе красиво сложенная русская печь;
  • Для приготовления еды – кирпичная печь с плитой, работающая на дровах, позволит опробовать блюда, которые не приготовишь в обычной городской квартире или на обычной газовой печи.

Кирпичная печь в доме станет предметом роскоши и непременно привлечет к себе внимание гостей. А в холодные зимние вечера она соберет вокруг себя домочадцев

Любители кулинарии смогут приготовить в массивной печке старинные русские блюда, используя не менее старинные чугунные горшки и мягкий дровяной жар. Иными словами, это отличная штука для тех, кто понимает, в чем ее суть.

Если в доме построить печь своими руками, то вы получите в свое распоряжение уникальный источник тепла. Причем ее тепло удивительно мягкое, не то, что у других отопительных агрегатов. Печка создает в доме ни с чем не сравнимый уют, заставляя вспомнить старые добрые времена, когда она была почти в каждом доме. Да, растапливается она долго и требует к себе особого внимания, но есть в ней что-то притягательно-магическое, чего нет у современных котлов и радиаторов.

Главные особенности кирпичных печей, работающих на дровах:

При прогреве микропористое тело печи выделяет в воздух обогреваемого помещения пары влаги, а при остывании вбирает их в себя.

  • Могут использоваться не только для обогрева, но и во многих других целях – например, для приготовления еды;
  • В качестве топлива используются только дрова – другие виды топлива не подходят;
  • Для того чтобы сделать печку своими руками, потребуется предельное терпение – задача довольно трудоемкая.

Изготавливая печи своими руками, профессиональные печники затрачивают на это до нескольких недель. Но результаты того стоят.

Инструменты и материалы

Давайте посмотрим, как сложить печь из кирпича своими руками. В качестве примера возьмем небольшую кирпичную шведскую печку, работающую на дровах. Мы обсудим простую порядовку отопительно варочной печи, но вам ничто не мешает рассмотреть и более сложные варианты. Проявляя настойчивость и соблюдая все требования, вы сможете создать отличный отопительный агрегат, радующий теплом и внешним видом.

Перед тем как начать выкладывать кирпичи, пользуясь нашей пошаговой инструкцией, необходимо подготовить следующий инструмент:

Исправить перекошенные углы невозможно, поэтому лучше заранее позаботиться об их правильности.

  • Молоток для укладки кирпичей – это может быть резиновый молоточек или легкая деревянная киянка (лучше найти резиновый – он поможет сохранить целостность кирпича);
  • Молотки и кирки для обтесывания кирпича и удаления застывших кусков цементного раствора;
  • Набор мастерков – для укладки раствора (некоторые вполне обходятся и одним мастерком, без всяких наборов);
  • Строительный уровень, ответы, бечевка (леска) – все это позволит сделать ряды более ровными;
  • Правило и направляющие – для создания ровной фундаментной стяжки;
  • Пассатижи (они же плоскогубцы) – для работы с проволокой;
  • Инструментарий для замешивания раствора – это емкость, сито для просеивания песка, лопата, дополнительная емкость.

Отдельное внимание уделяем материалам. Нам понадобятся:

  • Набор деталей для кладки кирпичной печи на дровах – это дверки топки, поддувала и окошек для очистки печей, варочные поверхности и колосники, дымоходные задвижки;
  • Прочная стальная проволока – с ее помощью мы будем крепить дверки;
  • Шамотный кирпич – он используется для кладки топки;
  • Красный закаленный кирпич – из него будем складывать остальные части кирпичной печи на дровах;
  • Уголки 50х50 мм из металла – понадобятся для поддержки некоторых рядов;
  • Гидроизолирующий материал – отделит печь от фундамента.

После этого нужно найти подходящий проект и приступить к укладке кирпичной печи на дровах своими руками.

В некоторых кирпичных печах на дровах, как на примере ниже, используется только огнеупорный кирпич. Для того чтобы сделать конструкцию более привлекательной, используйте кирпичи с декоративной насечкой. Также вы можете декорировать печку другими материалами, в том числе и декоративным камнем – найдите в сети подходящий проект и действуйте.

LiveInternetLiveInternet

  • Регистрация
  • Вход

—Рубрики

  • Рукоделие (673)
  • БИСЕР (193)
  • ШИТЬЕ (108)
  • букеты из конфет (63)
  • Мыловарение (27)
  • Обереги (24)
  • ВАЛЕНТИНКИ (23)
  • УПАКОВКА ПОДАРКОВ (11)
  • Открытки своими руками (6)
  • Новый год (3)
  • РИСОВАНИЕ (1)
  • ЗДОРОВЬЕ (567)
  • НАТУРАЛЬНАЯ КОСМЕТИКА (212)
  • Упражнения для лица (17)
  • КУЛИНАРИЯ (562)
  • УКРАШЕНИЕ БЛЮД (57)
  • мультиварка (45)
  • ПОСТНЫЕ БЛЮДА (44)
  • САЛАТЫ (38)
  • ВЯЗАНИЕ (467)
  • КРЮЧЕК (10)
  • сумки (2)
  • ДЛЯ ДОМА (332)
  • Сад, огород,дача (117)
  • полезные советы (78)
  • СИСТЕМА ФЛАЙ ЛЕДИ (4)
  • Фен Шуй (1)
  • ВЫПЕЧКА (318)
  • ТОРТЫ (121)
  • ВЫШИВКА (219)
  • цвета мулине (2)
  • СТИХИ ДЛЯ ДУШИ (165)
  • Моя Украина (121)
  • похудение спорт (164)
  • ПЛЕЕР (100)
  • ЗАГОТОВКИ (57)
  • Психология (38)
  • СЛАДОСТИ (38)
  • ПОМОЩЬ ПО ОФОРМЛЕНИЮ ДНЕВНИКА (31)
  • ПРИВЛЕЧЕНИЕ ДЕНЕГ (23)
  • БЛЮДА ИЗ ОВОЩЕЙ (20)
  • САЛАТЫ (16)
  • СТИЛЬ БОХО (9)
  • ПРИЧЕСКИ (6)
  • Торты без выпечки (5)
  • Симорон (5)
  • Английский язык (4)
  • маникюр (4)
  • РАЗГОВОРНИКИ (3)
  • Значение имен (2)
  • Разное (2)
  • поздравления (2)
  • МУЗЫКА ДЛЯ ДУШИ (2)
  • Одесса (1)
  • РЕМОНТ СВОИМИ РУКАМИ (1)

—Музыка

Все (93)

—Поиск по дневнику

Все (45)

Буслаевская печь проекты

В конструкции имеется встроенная вытяжка. Печь отличается небольшими размерами. Она идеально подходит для любого частного дома, поскольку позволяет не только обогревать помещения, но и готовить пищу. Несмотря на компактный размер, печь хорошо обогревает просторные помещения, поэтому существую готовые проекты домов с печкой .

Специальные схемы кладки печей из кирпича помогут выполнить работу без проведения сложных расчетов.

Для укладки потребуются такие материалы:

  • дверцы — топки (0,2х0,25 метра), ВК (0,39х0,5 метра), поддувала (0,14х0,14 метра);
  • огнеупор – 43 штуки;
  • полнотелый кирпич – 382 штуки;
  • духовка-шкаф 28х33х50 сантиметра;
  • чугунная плита 0,7х0,4 метра с конфорками (съемными кольцами разного диаметра);
  • задвижки – паровытяжная (12х13 сантиметров) и дымовая (12х25 сантиметров);
  • решетка – колосник 30х20 сантиметров;
  • уголок – три заготовки равнополочного проката длиной 1 метр и размером 45х45 миллиметров;
  • сталь – кусок 0,3х0,28 метра;
  • полоса – по 4 куска метровых (4-х миллиметровка), 0,25 метра (2-х миллиметровка), 0,35 метра (3-х миллиметровка);
  • плита из чугуна – 0,4 х0,25 метра; 40х15 сантиметров.

Проекты печей из кирпича такого типа выглядят следующим образом:

  1. Полный ряд.
  2. Дверца поддувала.
  3. Проем окна для прочистки.
  4. Низ духовки выкладывается из огнеупора, три стороны обкладываются железом.
  5. Монтаж топочной двери, колосника, под топкой – огнеупора, перекрытие прочистки, дверцы поддувала.
  6. Установка ДШ.
  7. Укладка огнеупора на ребро вокруг ДШ.
  8. Укладка по схеме.
  9. Выполняется верхняя обмазка глиной духовки (1 сантиметр), перекрытие ДТ, прикрепляется плита с конфорками.
  10. Монтаж дымооборота с прочистными окнами, плита не закладывается. В дальнейшем кирпич ставится на ребро.
  11. Выполняется перекрытие чистки, создаются каналы, укладываются 25-сантиметровые полосы.
  12. Оканчиваются чистки, вмуровывается крепежная проволока.
  13. Укладывается колпак.
  14. Монтаж перекрытия ВК, при этом вытяжки остаются.
  15. Выкладываются печурки по схеме.
  16. Малая печурка оканчивается листовым железом, кладка выполняется по порядовке печи из кирпича .
  17. Выкладывается прочистное отверстие большой печурки, грани боковых стенок каналов стесываются.
  18. Кладка выступов.
  19. Выполняется дублирование выступов и монтаж уголка.
  20. Дымоход БП перекрывается аналогично 19 ряду.
  21. Изготавливается трехрядная шейка, размер дымохода уменьшают до сечения 26х13 сантиметров для верхней задвижки.
  22. Создается дымоход с разделками, на этом и последующих рядах.

Размеры конструкции увеличиваются при использовании клинкерного облицовочного кирпича, поэтому использовать их вместо полнотелого материала не рекомендуется. При отделке изразцами обеспечивается долговечность (материал служит десятки лет), кроме того, его можно демонтировать для облицовки других отопительных конструкций.

Примеры конструкций

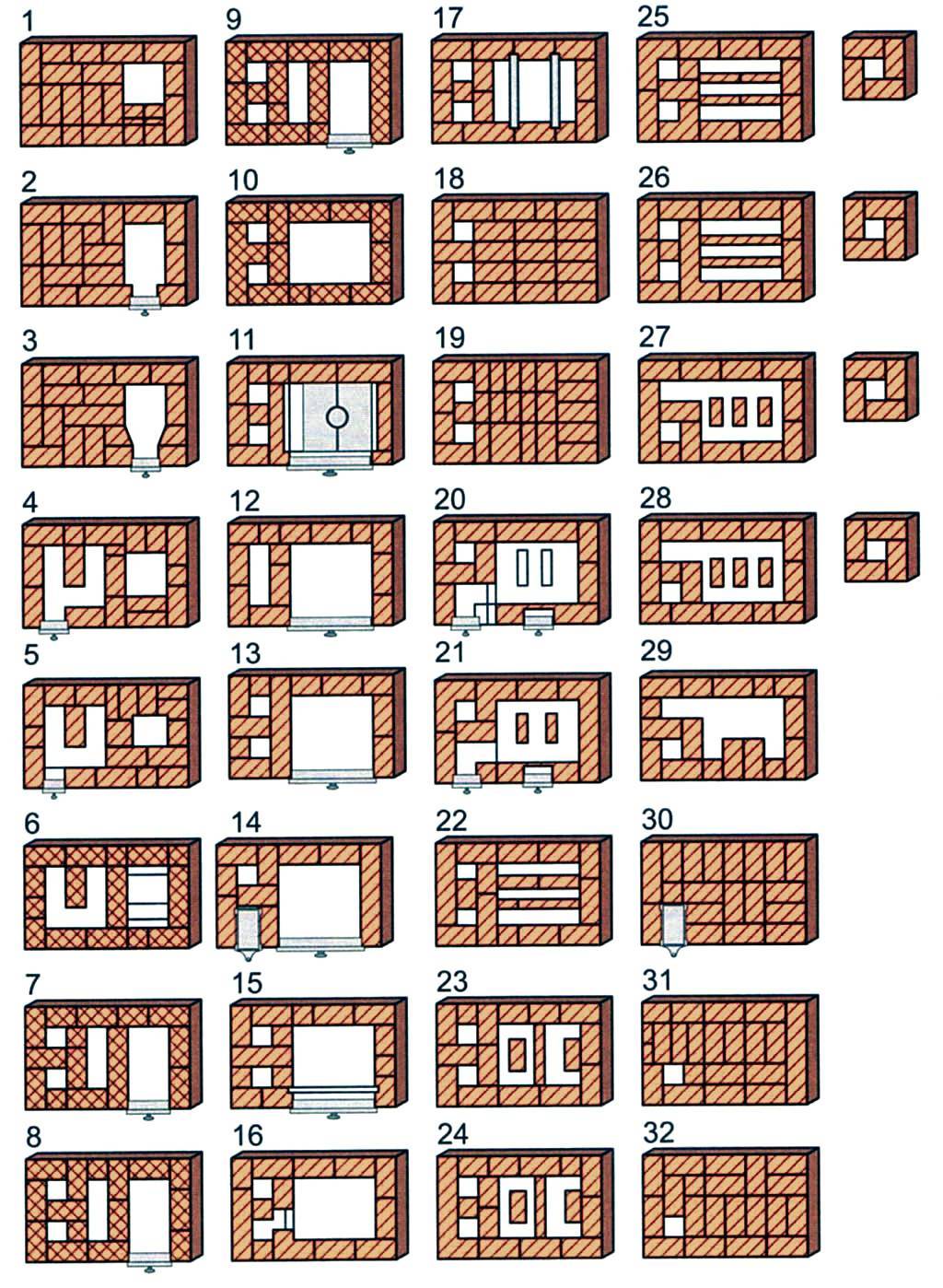

На рис.ниже дана порядовка простой грубки для сезонной дачи или временно обитаемого дома. Особенность – минимальное использование шамотного кирпича (выделен фактурным заполнением), без чего в грубе, вообще говоря, обойтись трудно, и ниша над варочной поверхностью. В холодное время она ускоряет готовку, а, если снаружи уже достаточно тепло, не позволяет печке перегревать комнату за время приготовления пищи.

Порядовка простой дачной печи-грубы

На след. рис. – порядовка одноконфорочной грубы тоже компактной и легкой, но посложнее, с комбинированной системой каналов. Это вариант более для охотничьего домика или дачи, на которой зимой проводят выходные.

Порядовка отопительно-варочной печи-грубы для регулярного пользования

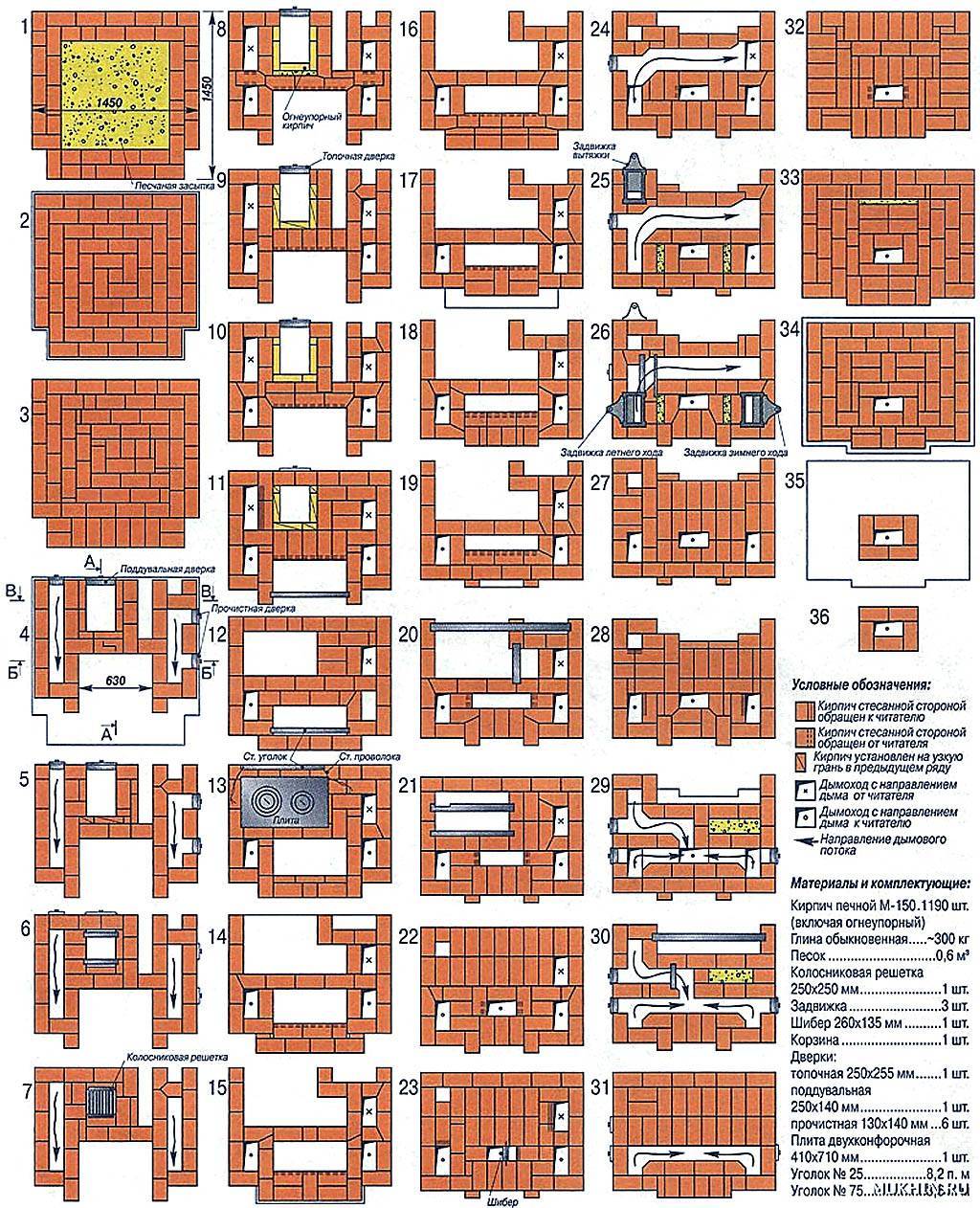

Далее на рис. – порядовка домовой отопительно-варочной грубы с переключением на зимний и летний ход (двухходовой). Печка эта довольно сложна, но достаточно экономична и на зимнем, и на летнем ходу. Вариант для постоянно обитаемой дачи или однокомнатного дома.

Порядовка домовой отопительно-варочной печи-грубы с зимним и летним ходом

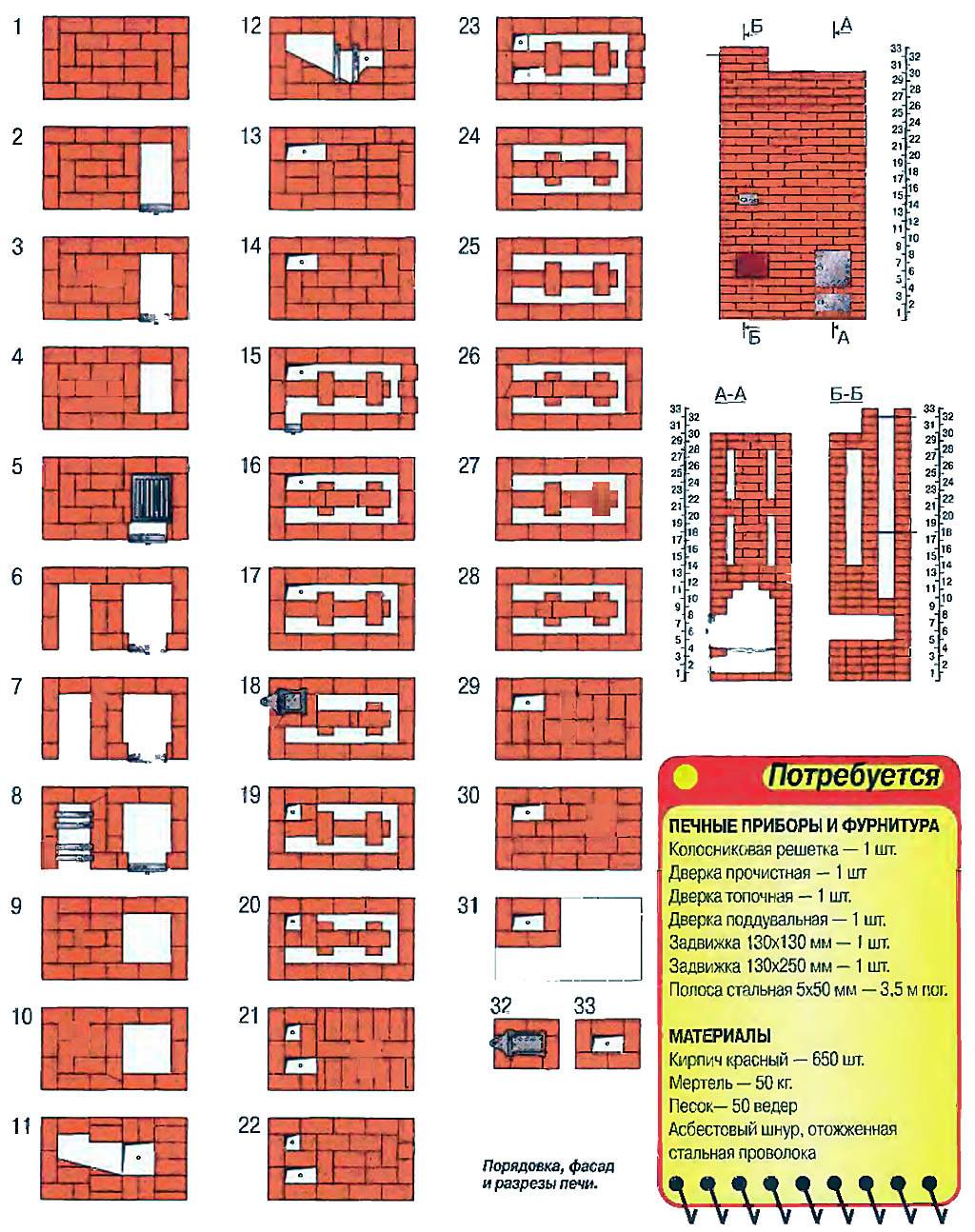

На след. рис. – порядовка и чертежи отопительной грубы – каминопечи (топочная дверца может быть стеклянной) для дома из 2-3 комнат. В 2-комнатном эта груба ставится в простенке, а в 3-комнатном – фасадом в гостиную и тылом в 2 смежные с ней комнаты; перегородка между ними приходится на тыльную сторону (задник) печи. Согласитесь, 650 кирпичей на отопительную печь для 3-комнатного дома, это немного.

Порядовка отопительной печи-грубы для 2-3 комнатного дома

Теперь – на рис. ниже схема и порядовка грубы с лежанкой: варочная часть в кухне/прихожей с санузлом; лежаночная – в жилой комнате. Это уже весьма сложная конструкция для опытного печника. Для топки в теплое время лежанку накрывают периной и т.п., чтобы комната не перегревалась, но тогда окна в кухне/прихожей придется держать нараспашку, т.к. переключения на летний ход не предусмотрено.

Схема и порядовка отопительно-варочной печи-грубы с лежанкой

И, наконец – груба, так сказать, высшего пилотажа, см. рис. ниже: для дома с отапливаемой мансардой, где располагается дополнительный щиток с шахматными каналами (на врезке внизу справа). Эта печь тоже может быть печью-камином, если дверцу топки взять стеклянную. Она 2-ходовая; ЗЛХ на чертежах – задвижка летнего хода.

Порядовки 2-этажной отопительной печи-грубы для дома с отапливаемой мансардой

О дымоходах

Дымоход для грубы должен удовлетворять всем правилам пожарной безопасности. Здесь нужно только заметить, что лучший дымоход для грубы – сэндвичевый, т.к. он также не требует дополнительных капитальных строительных работ.

Этап Кладка уличной печи

Итак, вы имеете на руках детально проработанную схему конструкции, а также все необходимое оборудование и стройматериалы. Следовательно, можно подготовиться к основным работам – убрать весь мусор и полностью выровнять место будущего монтажа.

Строительство фундамента

Традиционно вначале следует подготовить основание под будущую конструкцию. Оно, безусловно, должно быть достаточно прочным, чтобы выдерживать вес всей печи. Последовательность действий следующая.

Шаг 1. Вначале, используя капроновую веревку, разметьте место для будущего фундамента. Характерно, что основание должно быть шире основной кладки примерно на 10 сантиметров.

Шаг 2. Выройте небольшой котлован глубиной в 0,5 метра.

Шаг 3. Приготовьте раствор. Для этого смешайте «трехсотый» цемент с песком в соотношении 1 до 3-х, перемешайте и залейте необходимым количеством воды. Доведите образованную смесь до жидкого состояния.

Шаг 4. Укройте дно котлована «подушкой» из щебня, утрамбуйте ее, после чего произведите заливку жидкого раствора.

Процедура кладки

После высыхания раствора накройте основание рубероидом – он будет служить гидроизоляционным слоем. Далее можете класть кирпич.

Шаг 1. Вначале используйте только целый кирпич, затем – 3/4 и 1/2 изделия. Благодаря этому порядовка будет надежно связана. После того, как первый ряд закончен, приступайте к кладке второго. По завершению каждого ряда проверяйте конструкцию посредством монтажного уровня, чтобы она была параллельной поверхности земли.

Шаг 2. Закончив первый ряд, установите дверку поддувала, заранее обмотав ее по контуру шнуром из асбеста в целях дополнительного уплотнения.

Шаг 3. Чтобы закрепить дверку, уложите в порядовку стальную проволоку ?3 миллиметра – она поможет закрепить дверку.

Обратите внимание! Некоторые рекомендуют устанавливать стальные пластины и уже к ним крепить дверки – в действительности это в корне неправильно! Для фиксации таких пластин понадобится специальная сварка, работать с которой сможет лишь опытный специалист (ведь чугун достаточно сложно приварить к металлу). Да и качественность шва в таком случае никак не гарантирована

По этой причине советуем использовать только проволоку.

Шаг 4. Используя «болгарку», проделайте в кирпиче небольшую борозду под проволоку.

Шаг 5. Зазор, который должен образоваться между кирпичом и дверкой, должен равняться приблизительно 1 сантиметру.

Шаг 6. Перекрыв поддувало, установите колосниковые решетки. С этой целью проделайте в кирпиче зарезы, дабы решетка расположилась не выше кирпичного ряда строго по зазору. Под воздействием высоких температур металл нагревается, но касаться кладки он не должен ни в коем случае.

Шаг 7. Продолжайте кладку до того момента, когда потребуется монтаж второй дверки. Если кирпич не подойдет, то аккуратно надрежьте его все той же «болгаркой». Также помните о сантиметровом зазоре между кладкой и металлическими элементами!

Шаг 8. Верхнюю часть закройте каменной плитой (хотя можете применить и металл), дабы на печи можно было подогревать пищу.

Дымоход для уличной печи

Когда уличная печь своими руками будет установлена, начинайте работу с дымоходной трубой. Оптимальным вариантом (особенно в нашей конструкции) может быть использование лишь модульного дымохода – он достаточно долговечен, чтобы прослужить вам долгое время. Более того, его очень просто устанавливать, а для изоляции стыков можно будет использовать термоустойчивый герметик или хомуты.

Также отметим, что есть ряд правил, которых обязательно нужно придерживаться при монтаже.

  • Начинать процедуру монтажа следует от печки.
  • Если вас интересует возможность наблюдения за огнем, то можно приобрести дверку, выполненную из жаростойкого стекла, и поставить ее. Но помните, что соединения в данном случае также следует уплотнять при помощи шнура из асбеста.
  • Стыки между модулями должны быть максимально плотными. При соединении комплектующие меньшего диаметра должны вводиться в соседние минимум на 50 сантиметров.
  • Чтобы стыки были максимально герметичными, желательно заделывать их термоустойчивым герметиком.
  • Ко всем соединениям должен быть достаточно свободный доступ (это необходимо для чистки).
  • Кронштейны следует устанавливать минимум каждые два метра.
  • Зазоры в перекрытиях или стенах не должны оставаться.

После всего этого остается лишь поставить беседку, а также обустроить близлежащую местность. Уличную печь своими руками можно отделать как плиткой, так и декоративной штукатуркой. Для более детального ознакомления с процедурой строительства советуем посмотреть тематический видеоролик.

Преимущества и недостатки

Печь груба очень удобна для использования на даче. Отапливать помещение такой печью постоянно тоже можно, но при наличии хорошей теплоизоляции дома. Если грубу украсить керамической плиткой, она станет прекрасным дополнением к интерьеру, требуется только желание и фантазия хозяина. У данного агрегата преимуществ гораздо больше, чем недостатков.

Стоит ли заниматься строительством конструкции решить просто, ознакомившись со списком:

  • Компактность.
  • Возможность применения печи для готовки пищи.
  • Привлекательный внешний вид.
  • Для возведения необязательны дополнительные строительные работы внутри дома.
  • Простота исполнения и эксплуатации.
  • Возможность оснащения печи лежанкой, но только при использовании дров как топлива.
  • Небольшие затраты стройматериалов.
  • Меньшая теплоэфективность.
  • Использование возможно по сезонам или в маленьких домах.

Пример порядовки русской печи – как сложить своими руками

Поможет разобраться с процессом, как сложить русскую печь из кирпича, ее схематическое изображение. Все ряды нужно будет выложить насухо.

Последовательность действий при этом следующая:

1-й ряд. Его нужно выложить идеально, поскольку от этого зависит аккуратность, верное направление и ровность будущей конструкции. До начала кладки, пользуясь угольником, длинной линейкой и мелом прочерчивают места нахождения внешних стен агрегата. Сначала на распланированную поверхность помещают кирпичи внешних стенок, а потом заполняют внутреннюю часть между ними.

2-й ряд. Приступают к кладке печной стены и оформлению внутренних каналов прочистки.

3-й ряд. Монтируют дверцы прочистной и поддувальной камер. Для их крепления пользуются стальной проволокой путем прикручивания ее к ушкам, находящимся на чугунных дверцах. Концы убирают в швы.

4-й ряд. Кладкой перекрывают входы во внутренние каналы, создавая потолок подового канала.

5-ряд. Для большого топливника монтируют колосниковую решетку, а топку изнутри выкладывают шамотным кирпичом, который делят по толщине пополам. Над подовым каналом ставят дверцу малого топливника.

6-й ряд. Размещают бак для подогрева воды.

7-й ряд. Колосниковую решетку монтируют в малый топливник, а на большую топку крепят дверцу. Правую стену стягивают проволокой, уложенной в шов, и закрепляют на стенах особыми зацепками. Заднюю стенку в большой топке кладут без раствора.

8-й и 9-й ряды. Устанавливают и крепят дверцу малой топки и продолжают трудиться над  внутренними каналами.

10-й ряд. Строят дно горнила и объединяют своды обоих топок. Отверстия каналов в задней части конструкции оставляют открытыми для передвижения горячего воздуха и выводят в варочную камеру. Бак для воды перекрывают.

11-й ряд. Над обеими топками на край кладки прикрепляют металлический уголок 50х50 миллиметров, создавая основание под плиту для варки. Незакрытое пространство большей топки, находящееся позади плиты, прикрывают колосниковой решеткой и ее не фиксируют.

14-й ряд. Выстраивают вход для дымохода и отверстие для заслонки. Выводят стены горнила.

15-й ряд. Начинают сужать кладку, которая перекроет варочную камеру, и выводить трубу дымохода.

16-й ряд. Повторение 15-го ряда. Потом металлическими полосами со стопорами скрепляют боковые стенки и выводят на внешнюю сторону стен.

17-й ряд. Продолжают работать над сужением свода у варочной камеры и кладут дымоход. Над нишей плиты помещают уголок и полосу из металла – основание для кирпичей для создания потолка над плитой.

18-й ряд. Над горнилом размещают шаблон. Согласно ему выкладывают куполообразно свод варочной камеры, укладывая кирпичи на торец. На металлическом уголке и полосе их размещают широкой частью.

19-й и 20-й ряды. Металлической полосой укрепляют стену над местом входа в варочную камеру. Около свода горнила делают стенки, создающие зону, куда засыпают песок и уплотняют его с целью повышения теплоемкости горнила.

21-й ряд. Перекрывают кладкой место, наполненное песком, и стенки.

22-й ряд. Начинают сужение перетрубья и устанавливают металлический элемент с круглым отверстием. Это нужно, чтобы перенаправлять поток дыма для удержания тепла.

23-й ряд. Устанавливают дверцу, помогающую прочищать дымоход.

24-й ряд. Монтируют задвижку на перетрубье для регулировки тяги в топке и горниле.

25-й и 26-й ряд. Перекрывают кладкой пространство над задвижкой.

27 – 29-й ряд. Перетрубье объединяют с дымоходом.

Далее сооружают дымовыводящую трубу и проводят ее через чердак. Кладка печи завершена.

Надо заметить, что современные русские печные конструкции отличаются от традиционных вариантов. Например, мини русская печь с плитой и лежанкой компактна и проста (прочитайте: “Как сложить мини печь из кирпича своими руками – пошаговое руководство”). Правильно созданная конструкция способна радовать домовладельцев многие годы.

Заготавливаем материалы

В настоящее время печники используют схему русской печи, которая оснащена плитой и небольшой лежанкой. Такая конструкция была разработана конструкторами в начале 20 века.

Чтобы сложить русскую печь, понадобятся такие материалы:

  • Полнотелые обожженные красные кирпичи 250×120×65 мм – 820 штук;
  • шамотные (огнеупорные, марки ШБ-8) кирпичи – 65 штук;
  • металлическая дверка для поддувала;
  • прочистные люки «ДП-1» – 8 штук;
  • колосниковая решетка «РД-6» – 1 штука;
  • металлическая дверка для топливника 250×280 мм «ДТ-4» – 1 штука;
  • чугунная варочная двухконфорочная поверхность 700×400 мм – 1 штука;
  • задвижки «ЗВ-3у» 275×150 мм – 2 штуки;
  • задвижки «ЗВ-6» 280×255 мм – 2 штуки.

Топка, щиток и дымоход

Главные отличия грубы от плиты на твердом топливе – более мощная топка и отсутствие в топочной части перевала (дымового зуба). Зуб задерживает горячие газы под варочной поверхностью, что в летней плите позволяет уменьшить расход топлива на приготовление пищи. В грубе он не нужен, т.к. избыточное тепло будет израсходовано на отопление.

Более мощную топку печь грубка должна иметь потому, что щиток оказывает дополнительное сопротивление току дымовых газов. Дымоход с усиленной тягой тут не поможет: газы в щитке сразу расширятся, остынут. Их тепловая энергия перейдет в механическую, которая успешно вылетит в трубу. Образно говоря, топка с дымоходом в печи со щитком работают по принципу тяни-толкай, и «толкай» здесь – топка большей мощности. Именно этим объясняются особые требования к топке и печной фурнитуре грубок, см. далее.

В зависимости от назначения грубы отопительные щитки для них выполняются разных типов. Схемы отопительных щитков к печам даны на рис. ниже; топливная часть везде показана условно.

Схемы отопительных щитков к печам

  1. Последовательный ход с короткими вертикальными каналами. Наименее материалоемок и наиболее прост для постройки. Сопротивление току газов наибольшее. Компактность и теплоэффективность печи средние. Чаще все применяемая схема;
  2. Последовательный ход с горизонтальными каналами. Массогабариты печи те же, что и в пред. случае, но построить щиток с горизонтальными каналами гораздо сложнее. Сопротивление току газов прим. в 1,5 раза меньше. Как следствие – теплоэффективность печи выше. Возможно устройство лежанки, т.е. верхний канал греется не сильно;
  3. Последовательный ход с длинными вертикальными каналами. Теплоэффективность как у щитка с горизонтальными каналами, технологическая сложность – как у щитка с короткими вертикальными каналами. Занимает наименьшую площадь, но требует много материалов и хорошего фундамента (см. далее) вследствие большого удельного давления на опору. Оптимальный вариант для домовой отопительной печи на 2-3 комнаты, см. далее;
  4. Параллельный ход. Наивысшая теплоэффективность, наименьшая масса на единицу тепловой мощности. Занимаемая площадь и технологическая сложность наибольшие. Возможно использование с топкой уменьшенной мощности. Оптимум для пристройки к существующей плите без ее переделки.

Примечание: бывают еще щитки последовательно-параллельной схемы или шахматные. Самые сложные, но и самые легкие, сопротивление току газов оказывают наименьшее. Единственно возможный вариант для грубы в дом с отапливаемой мансардой, см. далее.

Преимущества и недостатки

Печь груба очень удобна для использования на даче. Отапливать помещение такой печью постоянно тоже можно, но при наличии хорошей теплоизоляции дома. Если грубу украсить керамической плиткой, она станет прекрасным дополнением к интерьеру, требуется только желание и фантазия хозяина. У данного агрегата преимуществ гораздо больше, чем недостатков.

Стоит ли заниматься строительством конструкции решить просто, ознакомившись со списком:

Преимущества:

  • Компактность.
  • Возможность применения печи для готовки пищи.
  • Привлекательный внешний вид.
  • Для возведения необязательны дополнительные строительные работы внутри дома.
  • Простота исполнения и эксплуатации.
  • Возможность оснащения печи лежанкой, но только при использовании дров как топлива.
  • Небольшие затраты стройматериалов.

Недостатки:

  • Меньшая теплоэфективность.
  • Использование возможно по сезонам или в маленьких домах.

Преимущества и недостатки

Печная конструкция груба отлично подходит для укладки на даче: сезонная эксплуатация, обогрев при прохладной погоде или дожде. Также не нужно искать, тащить плиту – все можно приготовить на печи.

Небольшая постройка не занимает много места ни по ширине, ни по высоте. Аккуратный внешний вид не испортит декор помещений, а для повышения декоративных качеств можно использовать облицовку керамической плиткой.

Плюсы печки

Существует несколько вариантов того, как направить отход дыма, что напрямую влияет на отопительную силу сооружения, позволяет выбрать оптимально подходящий вариант.

В эксплуатации печка совершенно не требовательна. Простота конструкции помогает соорудить печку своими руками без специфических познаний.

Небольшие габариты предполагают малый расход строительных материалов, экономию физических сил.

Минусы грубки

Минусами являются невозможность обогрева больших пространств, а также только сезонное применение. В крайних случаях допускается круглогодичная эксплуатация, но только внутри маленьких домов.

Материалы

Конструкция самого опечья выполняется из глиняного обыкновенного кирпича на цементно-песчаном растворе на основе цемента М400, пропорцией: 1 часть цемента и 3 части песка. Необходимую подвижность раствора можно проверить, поместив часть его на штык лопаты под углом 45°. В этом положении готовый раствор стекать не должен. Перед началом кладки кирпичи вымачивают для лучшего сцепления с раствором.

Для всей конструкции печи потребуется примерно от 1500 до 2500 штук кирпича, в том числе и огнеупорного, в зависимости от высоты помещения и конструкции крыши. Потребление глины и песка в растворе составляет около 80 ведер. Из печной фурнитуры потребуются: вьюшки, задвижки и полудверки.

Вьюшка устанавливается между хайлом и трубой, чтобы перекрыть проход горячим газам из горнила для сохранения тепла в печи. В месте установки вьюшки делается проем для закладки полудверки, которая может использоваться и как естественная вентиляция помещения.

Заслонки для печи необходимы для того, чтобы прикрывать устье, регулируя тепловой процесс в печи.

Задвижка устанавливается над вьюшкой, чтобы регулировать тягу в трубе и предотвращать возможность холодному воздуху из трубы опускаться вниз.

Разновидности теплообменников для печи

При создании автономной системы отопления используется два типа теплообменников: плоские и трубчатые.

Теплообменник плоского типа

Печные котлы с теплообменником плоской конфигурации – практичный вариант для загородных домов, частных дач и бань. Их легко изготавливать, устанавливать и обслуживать.

Такие устройства монтируются вертикально и горизонтально, имеют высокий коэффициент полезного действия. Плоская конструкция котла отличается большим объемом камеры, что обеспечивает быстрый нагрев воды, необходимой для отопления и проведения водных процедур.

Существенным недостатком оборудования является снижение тепловой отдачи от стеновых конструкций печи. Теплообменник представлен в П-образной форме, монтируется по всему периметру топки. Это приводит к снижению температуры нагрева внешних стен печи и увеличению времени на обогрев помещения. Это проблематично только в тех случаях, когда отопительная печь установлена внутри жилых помещений, где процесс топки осуществляется постоянно.

Увеличить скорость нагрева плоского котла можно несколькими способами: удлинить каменку и расположить ее над топкой или использовать дымоход из металла, предварительно увеличив его длину.

Теплообменник трубчатого типа

Трубчатый котел в печку отличается типом и размерами конструкции, способом монтажа. При необходимости ремонта или замены теплообменник можно легко демонтировать из печи.

Чтобы изготовить трубчатый регистр для печи из кирпича, используются бесшовные водяные трубы, поэтому он считается самым надежным, безопасным и долговечным.

При выборе или изготовлении теплообменника нужно помнить, что его конструкция и габариты должны полностью соответствовать форме топки, что позволит нагревать максимальное количество воды. Качественно выполненный регистр обеспечивает большую площадь теплового обмена.

Создание схемы разводки отопления

Совмещать печь с водонагревательным котлом и подключать контур к отопительной системе можно по двум схемам.

Открытая система


При открытой системе расширительный бак находится в верхней точке – на чердаке, можно включить в схему насос

Теплоноситель движется гравитационным способом, поэтому требуется установка циркуляционного насоса. Он ставится на байпас, снижает температурную разницу обратки и подачи, увеличивает скорость движения воды и качество теплоотдачи. Без электричества линия будет работать по принципу самотека.

Для его организации понадобится увеличить линию и горизонтальные наклонные в диаметре. Открытую систему оснащают разводящим коллектором на 32 мм с наклоном от 3до 5 мм на каждый погонный метр. Расширительная емкость находится вверху, в нее поступает воздух из коммуникаций.

Закрытая система

Радиаторная сеть предусматривает принудительное движение воды. Тягу в данном случае создает насос. Он же нагнетает давление от 1 Бар для холодного теплоносителя. Резервуар мембранного типа, находится снизу. Для его соединения с магистралью применяется отсекающий кран. Устройства безопасности (воздухоотводчик, манометр, спускной клапан) ставятся обязательно.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
