Теплобуферные отопительные системы с буфером тепла

7 Самостоятельное изготовление прямоугольной модели

Многие решают изготовить эту разновидность буферной установки своими руками. Такой подход позволяет существенно сэкономить финансовые сбережения.

Для реализации этой идеи необходимо выполнить следующие действия:

  • На начальном этапе рисуется схема будущей конструкции, а также определяются размеры каждой стенки. Мастер обязательно должен учитывать толщину сварочных швов. Чаще всего этот показатель варьируется в пределах от 1 до 3 мм (всё зависит от используемого аппарата и электродов).
  • Заранее подготовленный листовой металл нужно разрезать на куски.
  • Две стороны заготовки необходимо прижать друг к другу, чтобы они образовали прямой угол. Те предметы, которые имеют большой вес, должны быть надёжно зафиксированы.
  • В нескольких местах металла используют точечную сварку, после чего проверяют правильность размещения всех листов.
  • Мастер должен выполнить внутренний и внешний сварочный шов.
  • По аналогичной схеме привариваются все стенки, а также дно.
  • В верхней части аккуратно приваривают угол, сверлят все необходимые дырочки.
  • К каждой стороне крепят несколько рёбер жёсткости.
  • Остаётся только изготовить ножки и приварить их.

Особенности установки теплоаккумуляторов

Все монтажные работы проводят по ранее утвержденному проекту в соответствии с рекомендациями производителя отопительного оборудования.

При этом следует учитывать особенности выполнения монтажных работ:

  1. Поверхность накопительного резервуара необходимо изолировать от потерь тепла в обязательном порядке.
  2. На трубопроводах, по которым циркулирует вода (отводящим и подводящим), следует установить термометры.
  3. Аккумуляторные емкости объемом свыше 500 литров в большинстве случаев не проходят в дверной проем. В таких случаях следует использовать разборные конструкции или же установить несколько аккумуляторов меньшего объема.
  4. В самой нижней точке емкости не помешает установка дренажного канала. Он пригодится, когда придется полностью слить воду.
  5. На трубопроводах, по которым вода поступает в емкость, желательно поставить сетчатые фильтры. Они предотвратят попадание внутрь крупных включений (окалины от сварки, попавшие в систему минералы и прочее).
  6. Если в верхней части емкости не предусмотрен клапан, отводящий воздух, то его следует установить в верхней точке выводящего патрубка.
  7. На магистрали рядом с аккумулятором необходимо вмонтировать манометр и предохранительный клапан.

Если вы являетесь владельцем твердотопливного котла и пока еще не приобрели теплоаккумулятор, подумайте об этом. Вы не только продлите срок службы своего отопительного оборудования, но и существенно сэкономите на топливе.

Зачем нужна

Буферная ёмкость, её ещё называют теплоаккумулятором, используется в отопительной системе для накапливания и сохранения тепла. По внешнему виду это устройство напоминает цилиндрический резервуар, имеет утеплённые стенки, что позволяет долгое время сохранять температуру теплоносителя. В качестве теплоизоляции используется термостойкий поролон.

По мнению экспертов, теплоаккумулятор считается одним из основных приборов в отопительной системе. С его помощью происходит распределение тепла по всем помещениям загородного дома или любого другого здания. Основной задачей буферной ёмкости считается аккумулирование тепла, которое может поступать от разных устройств, будь то электрический или твёрдотопливный котёл.

Устройство теплоаккумулятора

Основным элементом ёмкости считается теплоаккумулирующее вещество, отвечающее за сохранение и дальнейшее распределение тепла. Рассматриваемые изделия могут работать:

  • На пару;
  • С использованием жидкости;
  • С дополнительными нагревательными приборами.

Также они могут быть:

  • Термохимическими;
  • Твёрдотельными.

В большинстве систем отопления, в том числе тёплых полах, применяют антифриз, хотя для нагрева лучше всего использовать воду. Каждый из баков буферной ёмкости имеет выходы для входа в котёл и трубы отопления. Вверху ёмкости установлен специальный клапан, защищающий устройство от избыточного давления. Его основным предназначением считается вывод накопившегося воздуха.

Внизу резервуара устанавливается сливной кран для спускания жидкости в случае необходимости. В резервуаре есть гнёзда для крепления датчиков, указывающих на давление и температуру жидкости.

Работа рассматриваемого устройства основана на повышении вместимости теплоносителя (воды или незамерзающей жидкости — антифриза). После закрепления бачка появляется дополнительный объём для жидкости, в результате чего повышаются показатели инертности конструкции.

Обратите внимание! При нагревании буферного бачка любым из отопительных приборов в ёмкости накапливается теплоноситель определённой температуры. Распределение тепла по зданию происходит по мере остывания жидкости, причём тепловая энергия может передаваться даже во время прекращения процессов горения в отопительных приборах

Рассмотрим принцип действия теплоаккумулятора на примере твёрдотопливного котла. В данном случае между этими двумя приборами устанавливается насос, который служит для равномерного распределения тепла во всех комнатах здания.
Холодная вода перемещается из нижней части бака в котёл, где происходит её прогрев.

После нагрева теплоноситель попадает в верхнюю накопительную часть резервуара. При работе насоса, который закрепляют в обратном трубопроводе, холодная вода из системы небольшими порциями поступает в нижнюю часть ёмкости, вытесняя горячую жидкость, которая направляется в систему отопления.

После отключения котла происходит беспрерывная подача тепла. Заметим, что этот процесс идет до тех пор, пока холодный теплоноситель не вытеснит полностью горячую воду из бака. Продолжительность работы буферной ёмкости после остановки отопительного прибора (котла) будет зависеть от таких факторов как объём бачка, температуры воздуха за окном дома, а также количества источников нагревания.

Принцип функционирования буферной емкости

Основными преимуществами буферной ёмкости является:

  • Равномерная подача тепла по системе. Большинство котлов неравномерно обогревают помещение, и это связано с интенсивностью горения или возможным затуханием паллетов, газа, дров. Использование буферной ёмкости позволит избежать подобного явления. Во время интенсивного горения в резервуаре накапливается лишнее тепло, которое будет подано в систему после затухания котла;
  • Независимость от графика работы отопительных приборов. Дело в том, что в твёрдотопливные котлы нужно постоянно подбрасывать дрова или другие виды топлива, делать это ночью неудобно. Использование буферной ёмкости позволит подавать теплоноситель в ночное время суток за счёт накопленных ресурсов. В данном случае увеличивается интервал между растопками котла. При использовании электрических отопительных приборов и наличии двух тарифного счётчика можно запрограммировать работу котла на ночное время суток;
  • Защита от возможного перегрева;
  • Экономия топлива (до 30% по сравнению со стандартной отопительной системой).

Выбор качественного оборудования

Непосредственно аккумулятор выбирают под заранее приобретенный котел твердотопливного типа и подсчитывают параметры так, чтобы он запросто мог по максимуму аккумулировать тепловую энергию, которая была выработана непосредственным источником требуемого тепла.

Приоритетом и главным критерием выбора современного и продуманного теплоаккумулятора будет сам котел, если его рабочее время теплопоступления и мощность как-то лимитированы:

  • Для выработки тепла только единственной разовой загрузки любого топлива и дальнейшим его разбором установленной системой полного отопления в течение целых суток.
  • Накопителем солнечного типа определенной и требуемой для стабильной работы котла мощности, где собирается тепло исключительно в светлое время дня и стабильно равномерным или же исключительно пиковым использованием.

Основным показателем к выбору хорошего теплоаккумулятора становится сам потребитель, когда есть необходимость покрывать установленную нагрузку теплового характера за какой-то отрезок времени.

Приобрести данное устройство необходимо в соответствии с индивидуальными потребностями, а также характеристиками установленного твердотопливного котла.

Заранее спроектируйте, какой именно теплоаккумулятор вам необходим, чтобы он смог полностью выполнять возложенные на него функции и задачи по усилению и контролю вырабатываемой тепловой энергии котлом.

Что такое теплоаккумулятор буферная емкость и его назначение.

Назначение теплоаккумулятора (ТА) будет легче описать на нескольких примерах-задачах.

Задача первая . Система отопления построена на основе твердотопливного котла. Постоянно отслеживать температуру теплоносителя на подаче и вовремя подбрасывать дрова нет возможности, в результате чего температура подачи то превышает нужную нам, то снижается ниже нормы. Как обеспечить поддержание требуемой температуры теплоносителя?

Задача вторая . Дом отапливается электрокотлом. Электроснабжение – двухтарифное. Как снизить затраты на электроэнергию, уменьшив энергопотребление днем и увеличив ночью?

Задача третья . Имеется система отопления, в которой тепло вырабатывается теплогенераторами, работающими на различных видах топлива и энергии – напр. газе, электричестве, солнечной энергии (гелиоколлекторы), энергии земли (тепловой насос). Как обеспечить их эффективную работу без потерь выработанного тепла, когда в нем нет потребности, при этом обеспечить дом теплом в период пикового энергопотребления?

Не особо вдаваясь в теорию теплотехники, для всех задач напрашивается решение в виде установки в систему буферной емкости, которая служила бы резервуаром для теплоносителя и в которой его температура поддерживалась бы на заданном уровне. Именно такой буферной емкостью и является теплоаккумулятор. Для решения этих задач, теплоаккумулятор обычно включается «в разрыв» системы с образованием котлового и отопительного контуров. Условная схема включения теплоакумулятора в систему отопления изображена ниже на рисунке.

Рис. Принципиальная схема включения буферной емкости (теплоакумулятора)

С различными способами включения буферной емкости в систему отопления можно ознакомиться в статье «Схемы подключения теплоаккумулятора».

В настоящее время тепловые аккумуляторы чаще всего используются в системых отопления с твердотопливными котлами. В этих системах использование теплоаккумулятора позволяет реже загружать топливо, обеспечить комфортное обеспечение теплом независимо от колебаний температуры теплоносителя на выходе из котла. Часто буферные емкости устанавливаются с электрокотлами для экономии средств за счет пониженного ночного тарифа и в комбинированных системах с одновременным использованием твердотопливных и электрических котлов. Теплоаккумулятор (ТА) бывает полезным в системах и с газовыми котлами, особенно, когда минимальная тепловая мощность котла превышает тепловую нагрузку объекта. За счет более продолжительных периодов «загрузки» ТА (нагрева теплоносителя) удаётся избежать «тактования» котла.

Кроме использования в качестве буферной емкости, ТА выполняет функцию гидравлического разделителя. Особенно это свойство теплоаккумулятора востребовано в системах с генераторами тепла, работающих на различающихся видах энергии (в т.ч. альтернативной). Как правило, эти источники тепла работают на специальных теплоносителях, которые не допускают смешения с другими типами, требуют уникального температурного и гидравлического режима, часто несовместимого с режимами контура отопления (радиаторного, теплого пола). Так, например, диапазон температур теплового насоса составляет обычно

5°C, а в контуре распределения тепла диапазон температур может быть значительно больше (10-20°С). Для разделения контуров, теплоаккумулятор может быть оборудован дополнительными встроенными теплообменниками.

Выбираем теплоаккумулятор

ТА выбирают проектируя систему отопления. Правильно подобрать теплоаккумулятор помогут инженеры-теплотехники. Но, если невозможно воспользоваться их услугами, придется выбирать самостоятельно. Сделать это не трудно.

Теплоаккумулятор для твердотопливного котла

Главными критериями при подборе этого устройства принято считать следующие :

  • давление в системе отопления;
  • объем буферной емкости;
  • наружные размеры и вес;
  • оснащение дополнительными теплообменниками;
  • возможность установки дополнительных устройств.

Напор воды (давление) в системе отопления — основной показатель. Чем он выше, тем теплее в обогреваемом помещении

Учитывая этот параметр, при выборе теплоаккумулятора для твердотопливных котлов обращается внимание на максимальное давление, которое он способен выдерживать. Теплоаккумулятор для твердотопливного котла, показанный на фото, изготовлен из нержавеющей стали, выдерживает высокое давление воды. Объем буферной емкости

От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется

Объем буферной емкости. От него зависит способность накопления тепла для системы отопления при работе. Чем он больше, тем больше тепла накопится в емкости. Здесь нужно учитывать, что повышать предел до бесконечности бессмысленно. Но если воды будет меньше нормы, устройство просто не будет выполнять возложенную на него функцию накопления тепла. Поэтому для правильного выбора теплоаккумулятора придется сделать расчет его буферной емкости. Чуть позднее будет показано, как он выполняется.

Наружные размеры и вес. Это тоже важные показатели при выборе ТА. Особенно в уже построенном доме. Когда расчет теплоаккумулятора для отопления произведен, доставка к месту установки осуществлена, возможно возникновение проблемы с самой установкой. По габаритным размерам он может просто не вписаться в стандартный проем двери. Помимо этого, ТА большой емкости (от 500 л.) устанавливаются на отдельный фундамент. Массивное устройство, заполненное водой станет еще тяжелее. Эти нюансы нужно учитывать. Но выход найти легко. В этом случае приобретается два теплоаккумулятора для твердотопливных котлов с суммарным объемом буферных емкостей, равным расчетному для всей системы отопления.

Оснащение дополнительными теплообменниками. При отсутствии в доме системы ГВС, собственного контура подогрева воды в котле, лучше сразу приобрести ТА с дополнительными теплообменниками. Для проживающих в южных районах полезным будет подключение солнечного коллектора к ТА, что станет дополнительным бесплатным источником тепла в доме. Простой расчёт системы отопления покажет, сколько дополнительных теплообменников желательно иметь в теплоаккумуляторе.

Возможность установки дополнительных устройств. Здесь подразумевается установка ТЭНов (трубчатых электрических нагревателей), КИП (контрольно-измерительных приборов), предохранительных клапанов и других устройств, обеспечивающих бесперебойную и безопасную работу буферной емкости в устройстве. Например, в случае аварийного затухания котла, температуру в системе отопления будут поддерживать ТЭНы. В зависимости от объема обогрева помещений комфортной температуры они могут не создать, но размораживание системы предотвратят обязательно

Наличие КИП позволит своевременно обратить внимание на возможные неполадки, возникшие в системе отопления

Важно

Выбирая теплоаккумулятор для отопления заостряйте внимание на его теплоизоляцию. От нее зависит сохранение полученного тепла

Что важно учитывать при покупке теплоаккумулятора

Перед покупкой теплового аккумулятора следует пробежаться своим внимание по следующим пунктам:

Габариты установки. Это самый важный момент, так как теплоаккумулятор вам придется затаскивать в дом, а потом устанавливать. Поэтому по размерам он должен проходить в дверные проемы, а также удачно поместиться в котельную.
Допустимое давление теплоносителя в баке накопителе

Перед покупкой важно уточнить информацию по поводу того, под каким давлением функционирует ваша система отопления.
Оптимальная и максимальная температура воды в контуре теплового аккумулятора. Особенно важно уточнять информацию в том случае, если в вашей системе циркулирует специальный антифриз

Тогда обычный аккумулятор для воды вам не подойдет, так как от более высокой температуры он можете потечь ила дать сбой в работе.
Материал изготовления. Это не менее важный нюанс, так как материала зависит качество функционирования, КПД и срок службы. Лучшими считаются модели из нержавейки, но стоят они, как правило, дороже агрегатов среднего ценового сегмента.

Еще важно обратить внимание на то, можно ли подсоединять к емкости дополнительное оборудование

Не ориентируйтесь сильно на цену, так как в этом случае вы можете выбрать дешевый и некачественный тепловой аккумулятор. Цена на теплоаккумулятор для отопления начинается от 10-15 тысяч рублей. Дешевле просто не стоит брать, так как вероятнее всего с этим баком будут трудности в будущем при эксплуатации.

Мы надеемся, что наша статья была для вас полезной и информативной, теперь вы знаете, что такое теплоаккумулятор для котлов отопления и как он устанавливается. Всего доброго!

Монтаж теплоаккумулятора

Вне зависимости какого типа аккумулирующую емкость вы устанавливаете, вам в любом случае потребуется следующее:

  • Шаровые краны;
  • Циркуляционные насосы;
  • Полипропиленовые трубы различного диаметра;
  • Обратные клапаны;
  • Термодатчики;
  • Клапан сброса давления;
  • Электропроводка;
  • Электронный блок управления насосами;
  • Теплоаккумулятор;
  • Расширительный бачок;
  • Инструменты (различные ключи, паяльник для труб, ФУМ-лента и так далее).

Из СО выливают всю воду или антифриз (его обычно сливают в специальную емкость, так как покупка нового вышла бы слишком накладно).

  1. К верхней открытой части аккумулирующего контура подключается емкость для теплового расширения воды, к ней подсоединяется в обязательном порядке предохранительный клапан, на случай превышения давления в системе.
  2. На патрубки бака монтируют краны. Можно в общем-то этого не делать, но если вы хотите проводить ремонтные работы без слива теплоносителя, то установить шаровые запирающие краны придется.
  3. К нижней выходящей трубе теплоаккумулятора подсоединяется насос.
  4. Напорный вывод системы отопления присоединяют к верхнему выводу теплоаккумулятора.
  5. На этом же участке устанавливают термодатчик и электронный блок управления системой теплового накопителя. Если вы не знаете как настраивать работу блока, то следует обратиться за помощью к специалисту.
  6. К соседнему выводу, находящемуся вверху тепловой емкости, подсоединяют основную части СО по которой циркулирует теплоноситель.
  7. На обратной магистрали аккумулятора подключают 2-ой насос для циркуляции воды. Этот аппарат нужен для перемещения основному отопительному контуру.
  8. Затем встраивают автоматику для регулировки нормального функционирования второго циркуляционного насоса.
  9. Если ваш теплоаккумулятор имеет второй накопительный контур внутри бака, то он также параллельно подключается к СО.
  10. Если дополнительное оборудование и термодатчики не имеют штатных питающих проводов, то вы полняются работы по подключению электропитания.
  11. В последнюю очередь система подключается к заземлению, после чего проводится диагностика усовершенствованной системы отопления и первый запуск.

Использование теплоаккумулятора

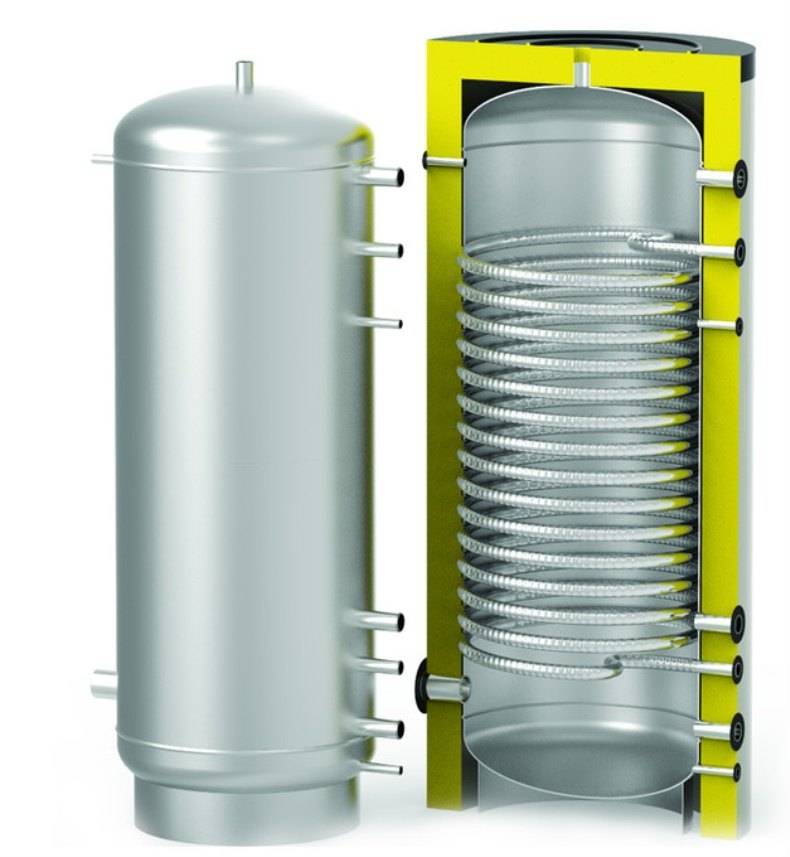

Между котлом и трубопроводами устанавливается бак со многослойной теплоизоляцией. Ёмкость бака, а она рассчитывается таким образом, чтобы количество теплоносителя внутри бака было больше, чем в системе отопления, содержит теплоноситель, нагреваемый от котла.

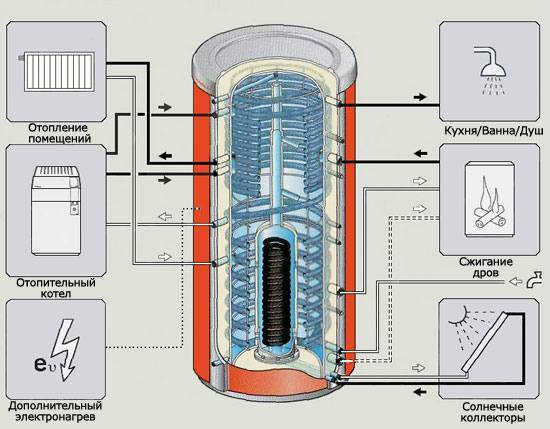

Внутрь бака введены несколько теплообменников для системы отопления и для системы горячего водоснабжения. Нагретый от котла внутренний объем аккумулятора долгое время может поддерживать высокую температуру и постепенно отдавать ее для систем отопления и водоснабжения.

Но это самый примитивный вид теплового прибора. Стандартный, рассчитанный на действительно работу в условиях теплоснабжения отдельного дома, аккумулятор теплоты может иметь:

  • внутренний объем от 350 до 3500 литров;
  • верхний теплообменник системы горячего теплоснабжения;
  • теплообменник системы отопления;
  • приборы системы безопасности – клапанную группу, манометр, патрубки выхода воздуха;
  • приборы системы контроля температуры, давления, предохранительные и обратные клапаны;
  • технологические выходы стандартной для обвязки арматуры диаметров;
  • высота бака с термооболочкой включает от 1,8 метра до 5,6 метра;
  • диаметр от 0,7 до 1,8 метра.

Цена таких аккумуляторов зависит от многих факторов:

  • материала изготовления бака;
  • объема внутреннего бака;
  • материала, из которого изготовлен теплообменник;
  • фирмы изготовителя;
  • комплекта дополнительного оборудования;

Замечание специалиста: рассчитать правильную работу всей системы отопления, начиная от ТТ котла и заканчивая диаметром парубков, в принципе можно и самостоятельно, но при этом следует учитывать, что мощность как котла, так и самой установки должна быть рассчитана на работу в условиях максимально низких температур в регионе.

Более детальную информацию по этому вопросу сегодня можно найти на страницах интернет сайтов, как в текстовом виде, так и воспользовавшись услугами специализированных онлайн калькуляторов, ну и конечно в специализированных фирмах, занимающихся разработкой и установкой систем теплоснабжения.

Расчет объема буферной емкости котла

Самым оптимальным решением этой задачи станет поручение ее выполнения инженерам-теплотехникам. Расчет объема теплоаккумулятора для всей системы отопления частного дома требует учитывать различные факторы, известные только им. Несмотря на это, предварительные подсчеты можно сделать самостоятельно. Для этого кроме общих знаний физики и математики понадобятся калькулятор и чистый лист бумаги.

Находим следующие данные :

  • мощность котла, кВт;
  • время активного горения топлива;
  • тепловая мощность обогрева дома, кВт;
  • КПД котла;
  • температуры в трубе подачи и «обратке».

Рассмотрим пример предварительного расчета. Обогреваемая площадь — 200 м 2. время активного горения котла – 8 часов, температура теплоносителя при нагреве — 90° С, в обратном контуре — 40° С. Расчетная тепловая мощность обогреваемых помещений – 10 кВт. При таких исходных данных тепловой прибор получит 80 кВт (10×8) энергии.

Делаем расчет буферной емкости твердотопливного котла по теплоемкости воды :

где:m – масса воды в емкости (кг);Q – количество тепла (Вт);∆t – разность температуры воды в трубе подачи и «обратке» (°С);1,163 – удельная теплоемкость воды (Вт/кг °С).

Подставив цифры в формулу получим 1375 кг воды или 1,4 м 3 (80000/1,163×50). Таким образом для системы отопления дома площадью 200 м 2 надо установить ТА емкостью 1,4 м 3. Зная эту цифру можно смело идти в магазин и смотреть, какой теплоаккумулятор приемлем.

Габариты, цена, комплектация, производитель уже легко определяемы. Сопоставляя известные факторы не трудно сделать предварительный выбор теплового аккумулятора для дома. Такой расчет актуален в случае, когда дом построен, система отопления уже смонтирована. Результат расчета покажет, нужно ли разбирать дверные проемы из-за габаритов ТА. Оценив возможность его установки на постоянное место, делается окончательный расчет теплоаккумулятора для твердотопливного котла, установленного в системе.

Собрав данные по системе отопления выполняем вычисления по формуле :

где:W – количество необходимого тепла для нагрева теплоносителя;m – масса воды;c – теплоемкость;∆t – температура подогрева воды;

Кроме этого понадобится значение k – КПД котла.

Из формулы (1) находим массу:m = W/(c×∆t) ( 2 )

Поскольку КПД котла известен, уточняем формулу (1) и получаемW = m×c×∆t×k ( 3 )откуда находим уточненную массу водыm = W/(c×∆t×k) ( 4 )

Рассмотрим, как рассчитать теплоаккумулятор для дома. В системе отопления установлен котел мощностью 20 кВт (указана в паспортных данных). Топливная закладка прогорает за 2,5 часа. Для отопления дома нужно 8,5 кВт/1 час энергии. Значит, за время прогорания одной закладки будет получено 20×2,5 = 50 кВт

На отопление помещений будет израсходовано8,5×2,5 = 21,5 кВт

Лишнее произведенное тепло50 – 21,5 = 28,5 кВтсохраняется в ТА.

Температура, на которую нагревается теплоноситель составляет 35° С. (Разность температур в трубе подачи и «обратки». Определяется замером во время работы системы отопления). Подставляя искомые значения в формулу (4) получаем28500/(0,8×1,163×35) = 874,5 кг

Эта цифра означает, что для сохранения тепла, выработанного котлом необходимо иметь 875 кг теплоносителя. Для этого понадобится буферная емкость для всей системы объемом 0,875 м 3. Такие облегченные расчеты позволяют легко выбрать теплоаккумулятор для котлов отопления.

Совет. Для более точного расчета объема буферной емкости лучше обратиться к специалистам.

Подключение обвязка теплоаккумулятора к системе отопления

По общему правилу буферная емкость подключается к системе отопления параллельно отопительному котлу, поэтому такая схема называется также схемой обвязки котла.

Приведем обычную схему подключения ТА к системе отопления с твердотопливным обогревательным котлом (для упрощения схемы на ней не указаны запорная арматура, приборы автоматики, контроля и другое оборудование).

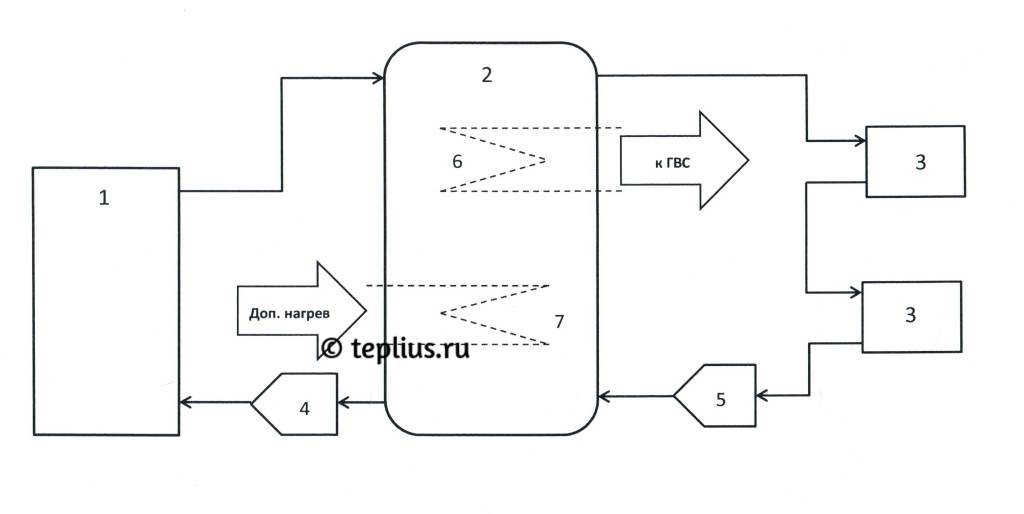

Упрощенная схема обвязки теплоаккумулятора

На данной схеме обозначены следующие элементы:

  1. Обогревательный котел.
  2. Тепловой аккумулятор.
  3. Отопительные приборы (радиаторы).
  4. Циркуляционный насос в обратной магистрали между котлом и ТА.
  5. Циркуляционный насос в обратной магистрали системы между приборами отопления и ТА.
  6. Теплообменник (змеевик) для горячего водоснабжения.
  7. Теплообменник, подключенный к дополнительному источнику тепла.

Один из верхних патрубков бака (поз. 2) присоединяется к выходу котла (поз. 1), а второй – непосредственно к подающей магистрали системы отопления.

Один из нижних патрубков ТА подключается к входу котла, при этом в трубопроводе между ними устанавливается насос (поз.4), обеспечивающий циркуляцию рабочей жидкости по кругу от котла к ТА и наоборот.

Второй нижний патрубок ТА подключается к обратной магистрали системы отопления, в которой также установлен насос (поз. 5), обеспечивающий подачу нагретого теплоносителя к отопительным приборам.

Чтобы обеспечить функционирование отопительной системы при внезапном отключении электроэнергии или выхода циркуляционных насосов из строя, они обычно подключаются параллельно основной магистрали.

В системах с естественной циркуляцией теплоносителя циркуляционные насосы (поз. 4 и 5) отсутствуют. Это значительно увеличивает инерционность системы, и при этом делает ее полностью энергонезависимой.

Теплообменник для ГВС (поз. 6) располагается в верхней части ТА.

Месторасположение теплообменника дополнительного нагрева (поз. 7) зависит от типа источника поступающего тепла:

  • для высокотемпературных источников (ТЭН, газовый или электрический котел) он размещается в верхней части буферной емкости;
  • для низкотемпературных (солнечный коллектор, тепловой насос) – в нижней части.

Указанные на схеме теплообменники не обязательны (поз. 6 и 7).

Плюсы и минусы


Можно установить теплоаккумулятор, в котором имеются функции бойлера Плюсы использования теплового аккумулятора:

  • Сохраняет тепловую энергию в течение нескольких часов и дней.
  • Исключается перегрев котла.
  • Тепловая энергия не расходуется зря, а накапливается, чтобы быть использованной в дальнейшем, благодаря этому увеличивается КПД котла и отопительной системы в целом.
  • Позволяет экономить финансовые средства.
  • Температура воздуха в помещениях легко поддерживается на оптимальном уровне, резкие скачки температуры исключены.
  • Нет необходимости в частых загрузках топлива.
  • Дополнительно к твердотопливному котлу можно установить гелиосистему, являющуюся бесплатным источником тепловой энергии.
  • Некоторые модели термоаккумуляторов для отопления могут совмещать функции бойлера.
  • Долгий нагрев – оптимальна установка в домах, предназначенных для постоянного проживания. В дачных коттеджах, которые посещаются зимой в выходные, пользу такой прибор не принесет.
  • Высокая стоимость – они стоят примерно столько же, сколько и котел, а иногда и дороже.
  • Значительные габариты и вес – из-за этого возникают определенные сложности при транспортировке и монтаже. Кроме того, теплонакопитель, предназначенный для отопления, устанавливают в непосредственной близости к котлу, там же должно находиться дополнительное оборудование, поэтому нередко приходится выделять для установки приборов специальное помещение и подготавливать его специальным образом: обустраивать опорную площадку, способную выдержать вес накопителя. В заполненном состоянии резервуар может весить 3-4.
  • Требуется котел высокой мощности – покупка накопителя оправдана, если мощность котла не используется в полной мере, имеется как минимум двойной запас мощности, в противном случае прибор будет бездействовать.


Теплоаккумулятор можно сделать своими руками из нержавейки и медной трубы При изготовлении теплоаккумулятора своими руками удастся сэкономить значительную сумму. Самая простая конструкция изготавливается из стальной нержавеющей бочки или даже листовой нержавейки толщиной не менее 3 мм. Также потребуется медная трубка диаметром 3 см и длиной 14 м. Ее сгибают в виде спирали и помещают внутрь бака. Снизу делают подводку холодной воды, сверху отвод для горячей, устанавливают на отводы запорные краны. Обязательно нужно утеплить теплоаккумулятор, сделанный своими руками для твердотопливного котла, иначе он будет неэффективен. Также необходимо установить датчики давления и температуры.

2 Преимущества и недостатки

Все нюансы обязательно должны быть учтены будущим владельцем, чтобы выбранная им отопительная система работа исправно.

Среди положительных сторон можно отметить:

  • Установленное оборудование надёжно защищено от перегрева.
  • Энергетический потенциал котла используется в полном объёме. Благодаря этому существенно возрастает уровень КПД.
  • Система работает более плавно, что гарантирует дифференцированный подход к обогреву различных помещений.
  • Проблема горячего водоснабжения дома решается без особых трудностей.
  • Работа котла требует гораздо меньше вмешательств человека.
  • У пользователя есть множество вариантов модернизировать отопительную систему, сделав её более эффективной.

К минусам относятся следующие факторы:

  • Буферные ёмкости — это довольно громоздкие и тяжёлые изделия. Для их монтажа нужно подготовить вместительное помещение, что не всегда удобно. Помимо этого, могут возникнуть определённые сложности с доставкой.
  • Котёл с теплоаккумулятором отличается большой инерционностью. Именно поэтому от первичного розжига котла до выхода на стандартные показатели уйдёт достаточно много времени. Такая ситуация может доставлять особые трудности владельцам загородных домов.
  • Довольно высокая цена оборудования, которая может превосходить стоимость самого котла.

https://youtube.com/watch?v=sso9cNuvveQ

Методы расчета параметров

Опытные специалисты, выбирающие буферную емкость для устройства системы отопления, при расчете емкости пользуются одним из известных способов.

Статистический

При таком варианте подразумевается определение нужного объема емкости с учетом количества загружаемого топлива. В основу закладывается принцип равновесия между показателями вырабатываемой и используемой энергии.

Чтобы тепловая энергия не отбиралась системой отопления, емкость должна поглощать все количество энергии, произведенной котлом при максимальной загрузке топки. Для такого расчета придется номинальную мощность котла умножить на время, за которое топливо прогорит полностью.

Динамический

Для проведения расчетов этим способом необходимо знать количество энергии, затрачиваемой на обогрев здания, и действующий в этот момент температурный режим. Максимальное время для работы котла в этом случае определяется пользователем, измерение его ведется в сутках.

Буферная емкость защитит ваш отопительный котел от гидравлических ударов, прогрев теплового носителя в системе будет происходить более равномерно

Аккумуляторный бак займет важное место в вашей системе обогрева помещений

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
