Двухколпаковая отопительно-варочная печь

Особенности колпаковых печей

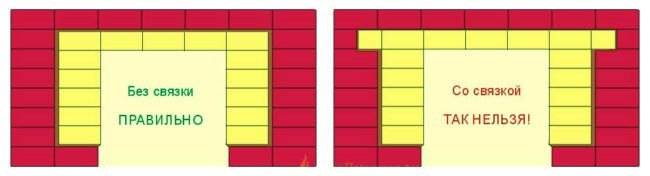

  1. Отличительной чертой печей Кузнецова является изолированный от основной кладки топливник (камера сгорания) которая выполняется из шамотного кирпича. Это обусловлено высокой температурой внутри камеры, которая может достигать 1200 °С . Неравномерное расширение шамотного кирпича и обычного керамического без устройства зазора между топочной камерой и стенкой неизбежно привело бы к растрескиванию печи. Пространство между топливником и стенкой обычно составляет 5 мм. В целях повышения теплоотдачи оно заполняется минеральным уплотнителем: асбесто — или минеральным картоном.
  2. Второй особенностью коппаковой печи является наличие «сухого шва» — узкой (20 — 30 мм) щели в стенке топочной камеры, которая заполняется воздухопроницаемым минеральным материалом (минеральной или асбестовой ватой). Сухой шов предназначен для дополнительного притока воздуха в топочную камеру из внутреннего объема печи. Приток нагретого воздуха повышает температуру горения топлива и способствует более экономичному расходованию дров.
  3. Еще одной особенностью колпаковой печи является расположение калориферов, водогрейных баков и духовок в объеме второго колпака. Такое расположение исключает непосредственный контакт труб или металлического корпуса дополнительного оборудования непосредственно с открытым пламенем или раскаленными газами. Температура во втором колпаке обычно не превышает 400 ° С , что вполне безопасно для металла.
  4. Колпаковая печь имеет относительно короткий дымоход. Его задача – отведение продуктов горения, и только во вторую очередь создание тяги в печи.
  5. КПД колпаковых печей некоторых моделей достигает 80% по сравнению с max. 60% для печей других конструкций. Благодаря небольшим размерам топочной камеры расход топлива очень экономичный. Он на 20 — 50% ниже, чем в печах с прямоточным отведением печных газов.

Печь с духовкой (ИП-2)

Очаг несколько ниже фасада. размеры составляют 102 на 77 сантиметров, при высоте 210 сантиметров, то есть тридцать рядов. Мощность печи 2,3 кВт, если топить два раза в сутки. Духовой шкаф в очаге монтируется под плитой. При этом даже при топке прибора по-летнему горячие газы направляются в отопительную камеру через специально оставленное для этого под плитой отверстие, таким образом, духовка омывается ими.

Важно теплоизолировать духовку двумя рядами материала, организовать зазор, который заполняется теплоизолятором, как вариант, древесная зола. Верхняя часть обмазывается глинопесчаным раствором толщиной полтора сантиметра

В печи устанавливается специальная вентиляционная задвижка, которую во время горения топлива оставляют закрытой. Если полностью открыть задвижку, тяга ухудшится.

Для того чтобы во время первой топки не произошло задымления помещения, нужно подготовить дымовую трубу. тогда вьюшку и летнюю задвижку приоткрывают, укладывают бумагу и поджигают. Труба прогревается, тяга улучшается.

Во время укладывания кирпичей дымохода они стесываются, согласно кирпичам, это позволяет дымовым газам обтекать повороты каналов и полноценно выводиться в атмосферу.

Печная фурнитура и материалы для кладки:

  • топочная дверца (25 на 21 см) – 1 шт.,
  • дверца поддувальная и вьюшечная (25 на 14 см) – 2 шт.,
  • прочистная дверца (13 на 14 см) – 1 шт.,
  • дверки варочной камеры (77 на 44 см) – 1 шт.,
  • вентиляционная задвижка (13 на 24 см) – 1 шт.,
  • летняя задвижка (13 на 13 см) – 1 шт.,
  • колосник (25 на 25 см) – 1 шт.,
  • двухконфорочная чугунная плита (71 на 41 см) – 1 шт.,
  • душник самоварный (10 см) – 1 шт.,
  • уголок (3 на 3 см) – 1 шт.,
  • стальная полоса (5 на 0,5 см) – 1 шт. длиной 75 см и 3 шт. длиной 35 см.,
  • вьюшка (18 см) – 1 шт.,
  • красный кирпич – 600 шт.,
  • огнеупорный кирпич – 50 шт.

Рис. 5.29. Дверца варочной камеры печи ИП-2. Размеры в мм

Рис. 5.30. Разрезы отопительно-варочной печи ИП-2 (с духовкой).

Размеры в см 1 — чистки; 2 — задвижка летнего хода; 3 — душники; 4 — вентиляционная задвижка; 5 и 6 — отверстия для входа газа в нижний колпак и дымовую трубу, 7 и 8 — верхний и нижний колпак; 9 — духовка; 10 — вьюшка

Рис. 5.31. Порядовки печи ИП-2 (с духовкой). Размеры в см

Рис. 5.31. Окончание. Порядовки печи ИП-2 (с духовкой)

“>

Механизм работы

В процессе закладки печи важно понимать, какими принципами работы руководствуется устройство. Функциональность устройства обеспечивается двумя колпаками

Колпак — специальная печная камера, которая имеет отверстие для выхода и входа соответствующих газовых потоков. Важным конструктивным элементом является то, что печь способная быстро нагреваться, отапливать помещение и при этом долгий промежуток времени сохранять необходимое тепло в доме даже в условиях открытой задвижки. Более того, все продукты, полученные в процессе горения, в свободном доступе покидают печную конструкцию самостоятельно.

Различают 2 варианта работы конструкции:

Конструкция постройки так продумана, что ее можно использовать в летнем и зимнем режиме.

Летний тип. В жаркое время года, когда необходимость в отоплении помещения отпадает, конструкцию используют исключительно для процесса приготовления пищи

В этом случае важно грамотно воспользоваться системой задвижек, чтобы горячий воздух не попадал в другие отделы печи и не нагревал конструкцию.
Зимний тип. При резком похолодании необходимо открыть все задвижки, чтобы обеспечить беспрепятственное прохождение газовых потоков в системе каналов.

Что потребуется для работы

Экономный и доступный метод постройки отопительного прибора. Список материалов:

  • кирпичи двух видов;
  • дверцы;
  • решетка;
  • задвижки;
  • металлическая поверхность (высокое качество имеет чугунная).

Для связки используют глиняный раствор, который готовят перед тем, как выложить печь из кирпича.

Подготовка

Изначально определяют локацию печи. Ее вес относительно легкий. Вместо привычной основы создается каркас из прочных досок, с проведением теплоизоляционного слоя. Применяют подложку из фольги.

В качестве изоляции используют материал, который не поддается нагреванию. Например, базальтовая вата. Сверху кладут слой отеплителя. Слой песка в несколько см выравнивает поверхность, делает ее равномерной. Это необходимо для удобного проведения последующих работ. Правильная подготовка поможет сделать печь из кирпича своими руками.

Схема кладки

Порядовка печки из кирпича для дома своими руками:

  • Изначально надо класть сразу на песок, без использования раствора. Кирпичики выкладывают строго по уровню. Тонкослойные изделия обрабатывают смесью. Предварительно дверь следует обмотать асбестом, чтобы компенсировать расширение металла из—за термического воздействия.
  • Фиксация дверей осуществляется проволокой. Потом кладут второй ряд и формируют поддувало.
  • Дальше кладка осуществляется шамотным кирпичом. Затем над поддувалом устанавливается решетка.

  • Следующий ряд предусматривает кладку кирпича на ребро. Необходимо сформировать канал для отвода дыма, внутри него закладывают основу для перегородки. Устанавливают дверь топливника, предварительно обмотанную асбестом. При этом она должна легко открываться вверху.
  • Кладка продолжается первичным способом.
  • В ряду номер 2, на окончательном этапе – кирпич кладут на ребро. Стенки канала для отвода дыма необходимо протереть влажной тряпкой.
  • Кирпич кладут плашьмя.
  • На следующем раду закрывается топливник.
  • Перед кладкой, делают асбестовые полоски, предварительно смоченные водой. Это позволяет обеспечить герметизацию зазоров между кирпичами и чугунной плитой. Нельзя поверхность из чугуна ставить на раствор глины. Это станет причиной образования трещин в процессе эксплуатации.

  • Формирование трубы для отвода дыма. Должно наблюдаться плавное расширение ближе к тыльной стороне. Нужен только для дымоходной основы. Другая часть состоит из металла.
  • Установка задвижки, обмотанной асбестом. Изначально их обмазывают глиняным раствором. Этот ряд финальный, на нем заканчивается кладка отопительного приспособления. Проверяется правильность выполненной работы.Дополнительно можно посмотреть фото или видео для правильной стройки конструкции. Достраивают камин и лежанку, создавая комфортные условия.

Дополнительно можно посмотреть фото или видео для правильной стройки конструкции. Достраивают камин и лежанку, создавая комфортные условия.

Финальные работы

Простая отопительная система не требует особенного дизайна. Заключительным этапом декора является побелка. В ее состав добавляют несколько капель синьки, чтобы предотвратить образование желтого налета.

Между кирпичом и полом находится стык. Он предотвращает попадание песка из-под печки в помещение. Стык покрывают листом, делают окантовку из плинтусов. Время на выполнение работы – один день. Вечером осуществляется первая растопка. Для этого понадобятся щепки и бумага. После разогрева подкладывают дрова.

Особенности эксплуатации печи

  • Первое — это автоматический режим горения топлива.

    В обычной печи при растопке поддувало рекомендуется открыть на максимальную ширину, чтобы создать большую тягу в печи. Затем, по мере усиления огня в топке, дверцу постепенно прикрывают, чтобы температура пламени несколько снизилась, а тепло в большей степени передавалось в помещение.

    В колпаковых печах манипуляции дверцами и печными задвижками не имеют смысла. Интенсивность горения регулируется соотношением объёма колпаков и топочной камеры. Это происходит автоматически, нужно лишь разжечь огонь и заложить необходимое количество дров или другого топлива.

  • Второе, что приятно поражает — это отсутствие необходимости ежедневных чисток зольника.

    Любой горючий материал сгорает в печи полностью, без твёрдого остатка. Сажа на стенках печи почти не образуется: в результате пиролиза происходит окисление углерода до состояния угарного (и частично углекислого) газа.

Дымоходная задвижка, прикрытая неплотно, не приведёт к выхолаживанию печи: горячие газы будут находиться в куполе до тех пор, пока не отдадут всю тепловую энергию кирпичам.

В летнем режиме печь Кузнецова из отопительно-варочной превращается просто в варочную. Для этого достаточно открыть специальную задвижку (её так и называют — задвижка летнего хода), после чего дымовые газы будут поступать в дымоход напрямую, минуя колпаки. Нагреву, соответственно, будет подвергаться только варочная плита.

Температуру внутри варочной камеры можно регулировать задвижкой, установленной на отходящем от неё вытяжном канале. Закрыв задвижку и дверцу камеры, её легко можно превратить в духовку. Для удобства пользования в стенках можно зафиксировать полочки для противня.

Если нужно быстро прогреть помещение или обсушиться, дверцу варочной камеры открывают. При этом температура на конфорках остаётся достаточно высокой для приготовления пищи.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера

При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

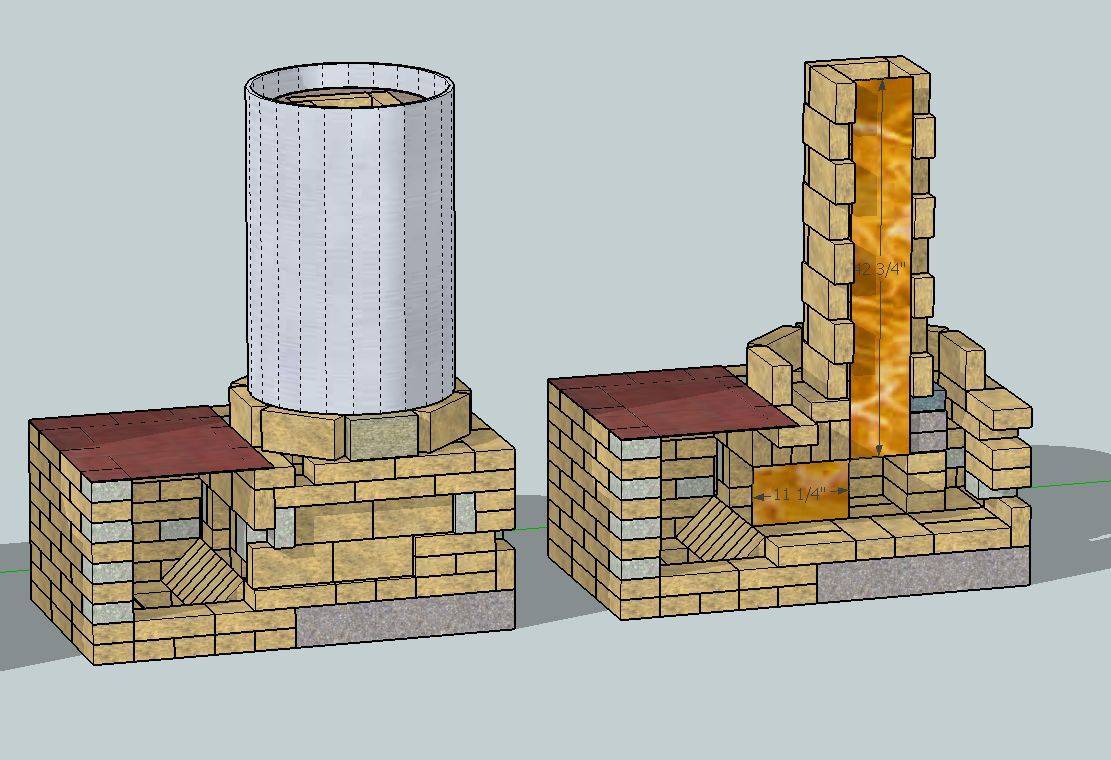

Виды печей

Для отопления теплиц существует несколько типов печей, различающихся по следующим параметрам:

  • Принцип теплового излучения.
  • Принцип распространения тепла.
  • Основные элементы конструкции.
  • Тип камеры сгорания топлива.
  • Расположение и конструкция каналов подачи воздуха.
  • Конвекционные рубашки.
  • Дополнительные элементы. Как правило, они у каждого вида печи свои.

Печь для теплицы своими руками сделать несложно. При этом печь на опилках длительного горения сможет эффективно обогреть воздух в большой теплице.

В качестве топлива в печках для теплицы можно сжигать не только опилки, но и следующие виды топлива:

  • Пеллеты.
  • Гранулы из торфа.
  • Обычные дрова.
  • Масло и другие виды жидкого горючего.

Стоит отметить, что порядовка печей для отопления теплиц разного размера может существенно различаться. Поэтому перед началом работ рекомендуется тщательно ознакомиться с теоретическим материалом.

Колпаковая печь своими руками: рекомендации

Человеку, который впервые будет класть печку необходимо научиться быть каменщиком. Рекомендуется прежде почитать книгу и ознакомиться с информацией в интернете. Не стоит тушеваться, нужно спокойно и не спеша начать выкладывать кирпич по схеме ряд за рядом.

Необходимо помнить:

  • При нагреве кирпич нагревается. Соответственно внутренняя оболочка, которая является огнеупорной должна со всех сторон иметь пустое пространство.
  • Обязательно каждый третий ряд должен быть положен проволокой из металла, это позволит сделать связку более сильной.
  • Все металлические элементы, включая дверь должны быть установлены с учётом их расширения при высоких температурах. Металл и кирпич нужно разделить специальной прокладкой.
  • Когда все работы закончены рекомендуется обработать кирпич специальным огнеупорным составом.
  • Обжигать печь необходимо с маленького нагрева, увеличивать силу нужно постепенно.

Новичкам следует помнить, что между первыми двумя ярусами прокладка идёт в четверть кирпича, это увеличивает топку в длину. Перекрытие верхнее нужно делать на семнадцатой и восемнадцатой порядовке, а на двадцать первой порядовке необходимо оставить вдоль боковых внутренних стенок два прохода. Все порядовки указаны на чертежах и, как правило, затруднений не вызывает.

После того как кладка закончена, нужно провести первую растопку. Нужно использовать минимальное количество топлива, потому что нагрев должен проходить постепенно и медленно. Во время первой топки проверяется работа печи, происходит её обжиг и герметичность всех швов, особенно где есть задвижки и установленны двери. Если вдруг обнаружатся какие-нибудь недостатки, то их сразу же необходимо устранить.

Чтобы избежать трещин в печке и её перекоса, ставить её необходимо на твёрдую основу. Готовое сооружение имеет достаточно солидный вес, поэтому к закладке фундамента необходимо подходить очень серьёзно. Рекомендуется закладывать бетонный фундамент ещё во время постройки дома. Ширина фундамента должна быть на десять сантиметров больше конструкции отопления. Встраивать самостоятельно в свой готовый дом печь сложно, рекомендуется воспользоваться помощью профессионалов.

Что понадобится для строительства

Сразу отметим, что для строительства печи лучше не брать кирпич, бывший в употреблении. Постоянные температурные перепады и так являются не самыми подходящими условиями для его эксплуатации, а если взять материал с усталостными напряжениями, то не исключено, что через пару-тройку лет стенки печи начнут попросту рассыпаться в труху. Итак, что понадобится подготовить для реализации нашего проекта:

  • полнотелый кирпич из красной глины M 150 в количестве 754 шт. – для кладки корпуса отопительного прибора и дымохода;
  • песок, 150 кг;
  • глина мелкой фракции, 130 кг;
  • кирпич огнеупорный — 63 шт., который понадобится для обустройства ядра печи; В продаже чаще всего встречается шамотный кирпич марок Ш-5 и ШБ-8. В нашем случае лучше взять последний, поскольку его габариты полностью соответствуют размерам красного кирпича.
  • поддувальная дверца, 1 шт.;
  • топочная дверца, 1 шт;
  • дверцы для прочистки каналов, 6 шт;
  • колосниковая решётка, 1 шт (минимальный размер 250х375 мм, который можно набрать из отдельных колосников);
  • стальная проволока для перевязки рядов;
  • металлический уголок;
  • задвижка дымохода, 1 шт;
  • асбестовый шнур или базальтовый уплотнитель — для герметизации мест установки чугунного литья.

Если вы когда-либо выполняли кирпичную кладку, то должны знать, что для этого понадобится:

  • кельма (мастерок);
  • ёмкость для приготовления раствора;
  • строительный уровень;
  • отвес и шнур;
  • молоток каменщика;
  • миксер для перемешивания смеси (можно воспользоваться насадкой для электродрели или готовить раствор вручную);
  • рулетка;
  • карандаш.

Если в процессе строительства потребуется подрезка кирпича для лицевой стороны печи, то эту работу лучше выполнять при помощи болгарки с установленным отрезным диском для камня и бетона.

Строительство

Русская печь экономка не является самым простым устройством, однако вполне доступна для строительства своими руками. Качественная порядовка с описанием каждого шага позволит даже начинающему мастеру без особых проблем выполнить все работы. Трудность заключается в том, чтобы понять, как работает печь, особенности устройства, назначение каждого узла. Печь 4-го поколения Подгородникова осложнена только тем, что на пути прохождения газов появляется камера с нижним подогревом. В остальных отношениях принципиальная схема соответствует классике. В составе узловых элементов выделяют малую топку, большую топку, зольник, колосники, прочистные дверцы, варочную плиту, свод кары, под.

Схему порядовки нетрудно найти в доступном виде. Существуют готовые проекты, в которых описаны все подготовительные этапы, произведены расчеты, финансовые затраты. Необходимо отметить, что существует несколько вариантов строительства теплушки. Они имеют незначительные отличия, но разукомплектовывать проект нельзя, так как схемы не являются взаимозаменяемыми.

Порядовая кладка печки Подгородникова

Ряд 1 является основанием будущей печи. Облицовочным кирпичом достаточно обложить только внешний периметр. Внутреннюю часть можно заполнить половинками или более мелкими осколками красного кирпича.
Ряд 2. Внешние стенки выполняются с обязательной перевязкой. Можно наблюдать появление каналов нижней камеры. Образованный проем будет использован для установки дверцы поддувала.
Ряд 3-4. Так как проект был создан на основе богатого опыта автора, то все конструктивные особенности обусловлены определенной теорией. Не всегда эту теорию уместно предоставлять в проекте. Так, по определенным причинам некоторые углы в канале нижней камеры делаются скругленными. Отделяется зона, которая будет выступать зольником.
Ряд 5-7. Начинается подготовка к перекрытию канала. В ряду 7 он уже перекрыт.
Ряд 8. Наклон стенки выполняется путем стесывания граней у кирпичей, расположенных над поддувалом. Устанавливается колосник

Важно учитывать температурное расширение металла, поэтому следует между решеткой и кладкой оставить небольшой зазор.
9 ряд. В задней части топливника кирпичи тоже имеют стесанные грани

Эта процедура выполняется для того, чтобы топливо после загрузки распределялось на решетке колосника. Устанавливаются дверцы.
Ряд 10-12. Перекрывается водогрейная коробка, и начинают формироваться стенки варочной камеры, образуется большая топка.
Ряд 13-16. Варочная камера имеет характерный свод. Он выполнен из кирпича, уложенного на ребро. Наклон внутрь обеспечивают небольшие кирпичные клинья.
Ряд 17. Завершается строительство свода. Для более удобной работы перед формированием свода можно установить опалубку. Если ее не получится удалить после завершения работ, то она благополучно сгорит при первой же растопке.

Полезно знать:  Как используется конвекторная печь для обогрева дома, какой она бывает

Формирование дымохода не требует комментариев, поэтому данные шаги не станем описывать.

Как выложить печь

Процесс выкладывания печей – это очень важный этап всего процесса установки, ведь именно от нее будет зависеть устойчивость и эффективность печи. Кладка проводится в два уровня. На первом вам понадобятся раствор, для которого вам понадобится глина и вода, пластина из стали, кирпичи из огнеупорных материалов.

Процесс кладки на первом уровне состоит из:

  • Укладывания слоя альфоли на фундамент.
  • Укладывание кирпичей на слой альфоли.
  • Укладывания кирпича второго ряда, размещение поддувал и окон очистки.
  • Изготовления перегородки для нижнего и верхнего отсека.
  • Укладывания кирпичей из огнеупорного материала и установка ряда брусьев.
  • Выкладывания каминной топки для шестого ряда.
  • Выкладывания дымового отвода в седьмой ряд.
  • Выкладывания специального отсека для топки из огнеупорных кирпичей в девятый ряд.
  • Выкладывания решеток в двенадцатый ряд.
  • Изготовления перекрытия из огнеупорного кирпича, чтобы перекрыть доступы в дымоотвод.
  • Закрытия всех трубных ходов с помощью стальных пластин.

После выполнения мероприятий первого уровня, нужно переходить ко второму, здесь вам нужно:

  • Выложить крышу печи.
  • Перекрыть выходы в дымоходы.
  • Установить паросборники.
  • Создать вытяжку.
  • Установить пластину, которая выполняет функцию заборника и перекрыть ее кирпичами.
  • Выложить дымоходы с диаметром одного кирпича.

Подготовительные работы

Прежде чем приступить к строительству, выбирают место и определяют конструкцию и расположение дымохода (как в помещении, так и на крыше). После этого можно начинать работы по обустройству основания печи. Если отопительный агрегат возводится вместе с домом, то заливают общий фундамент. В случае когда печь кладут в жилом помещении необходимо удалить часть пола, которая приходится на «кузнецовку». При этом внешний контур основания печи должен быть на 10–15 см больше его габаритов.

Для обустройства фундамента делают углубление 20–25 см, на дно которого насыпают песчаную подушку толщиной 10 см, которую проливают водой и утрамбовывают. После этого на высоте 5 см укладывают армирующую сетку, по внешнему периметру устанавливают опалубку и заливают конструкцию бетоном. Приступать к кладке можно сразу же после его полного схватывания, которое в зависимости от температуры происходит примерно за 2–3 суток.

Кроме заливки основания, перед началом кладки потребуется подготовить раствор. Для этого берут чистую глину и просеянный речной песок. Глину высыпают в большую металлическую ёмкость, разминают и замачивают в небольшом количестве воды. После того как она хорошо раскиснет, добавляют песок и доводят консистенцию раствора до состояния очень густой сметаны. Чаще всего печники используют пропорцию 3 части глины на 1 часть песка, но правильное соотношение компонентов зависит от типа глины — чем выше её жирность, тем больше потребуется добавлять песка (вплоть до соотношения 2:1).

Приступая к работе, лучше распечатать порядовки на бумаге, в процессе строительства зачёркивая каждый уложенный ряд

Особое внимание уделяют местам установки футеровочного слоя — на схемах они выделяются пунктиром или другим цветом. Учтите, что если вместо огнеупорного материала будет использован обычный кирпич, то такая печь будет не только недолговечной, но и малопроизводительной

Проекты печей для малоэтажного строительства

Каминопечи применяют для повышения температуры в комнате и в качестве декоративного элемента

Чаще других используют отопительные печи для обогрева дома. Их совмещают с плитой для готовки горячей пищи и духовкой для выпекания хлеба.

Есть банные разновидности, нагревающие парилку, предбанник и моечную комнату.

Уличные варианты выполнены в виде комплекса вместе с барбекю, грилем, казаном для готовки блюд на открытом пространстве.

Комнатные представлены каминопечами и отдельными открытыми очагами. Их применяют для повышения температуры в комнате и в качестве декоративного элемента.

Конструкционные варианты

Отопительно-варочные печи для бытового использования по своей конструкции могут быть несколько типов.

Камерная

Металлическая камерная печь – это классическая «буржуйка», которая в современном производстве очень усовершенствована. У такого агрегата следующие технические характеристики:

Канальная

Принцип работы такой конструкции: газы догорают, а затем остывают и переходят по каналам между перегородками, и отдают тепло корпусу печи. Агрегат должен внутри прогреться до 400°С – тогда в ней произойдет дожигание. Современные буржуйки легко переквалифицировать под канальную схему. В этом случае от газохода оставляют только горизонтальное «колено» и оно отделяет от топки камеру сгорания.

Воздух для горения поступает через щели варочной поверхности или через специальный воздушный дроссель. Канальная буржуйка имеет КПД до 80%, а удельная тепловая мощность больше чем у камерной в несколько раз. Такая печка работает как при длительном горении, так и при пламенном, практически на любом топливе.

При этом мощность регулируется подачей воздуха – эта возможность здесь в 2 раза выше, чем в камерной буржуйке. Плюсом для применения в быту является и температура в дожигателе в пределах 250-300°С, а это удобно для приготовления пищи.


Почти все металлические бытовые печи до 15 кВт мощностью создаются по такой вышеописанной схеме. Корпус обычно создается из обычной стали толщиной от 4 мм, а варочная плита – из чугуна или стали от 8 мм.

Колпаковая

Наконец, колпаковая печь – это схема, в которой газы задерживаются сводом колпака до момента полного догорания, а потом они опускаются вниз и отдают остатки тепла. Такие конструкции обеспечивают более 70% КПД. Эта технология применима и относительно металлических котлов, однако здесь пришлось отказаться от пламени – металлический колпак просто не поглотит столько тепла, сколько выделяет без перегрева. Поэтому такие печи переведены в режим тления – это позволило довести время теплоотдачи до 60 часов (на дровах) или до 30 суток (на угле).

Печи длительного горения из металла могут изготавливаться своими руками и работают на дровах, угле, но не на влажном топливе, так как влажное не тлеет, сколько воздуха ему не дай. Если это специальный угольный котел, то работать на дровах он не сможет – просто не «выдаст» нужный КПД. Корпус такого котла делают из простой стали, окружив его герметичной газовой рубашкой.

Преимущества колпаковой печи

Если сравнивать кузнецовую печь с другими кирпичными аналогами, то она имеет огромную устойчивость к деформации. Она быстро нагревается и при этом долго сохраняет тепло. Даже при неплотно закрытой заслонке, образовавшееся тепло может долго сохраняться в такой печи.

  • длительная эксплуатация;
  • малое образование копоти и сажи (она практически полностью сгорает, превращаясь в золу);
  • КПД – до 80%;
  • легкая конструкция, которую можно осилить даже новичку;
  • усовершенствованная система нагрева по сравнению с канальным аналогом;
  • простая и практичная в уходе – нет необходимости часто ее чистить;
  • не трескается;
  • универсальность возведения (в доме, квартире, бане и т.д.)
  • большой выбор формы и дизайна;
  • не нужно брать в расчет высоту дымохода для обеспечения хорошей тяги;
  • высокая скорость растопки;
  • конструкция позволяет установить большой нагревательный элемент;
  • происходит равномерный прогрев печи;
  • печь дольше остывает по сравнению со своими кирпичными прототипами.

Розжиг «Кузнецовки»

Этапы строительства

Для тех, кто решил построить колпаковую печь своими руками, нужна точная и пошаговая инструкция, называемая порядовкой. Главное, чтобы во время строительства колпаковой печи Кузнецова порядовка соблюдалась внимательно, а также учесть все технологии, которые используют квалифицированные строители.

Заливка фундамента

В том случае, если фундамент дома используется и для основания печи, то нужно подогнать размеры под саму конструкцию. Если же такого нет, то лучше всего для постройки залить отдельный фундамент и сделать его немного шире, примерно на 12–15 см, чем ширина самой конструкции.

Сам Кузнецов всегда говорил: чтобы фундамент был глухим, надо сделать его из силикатного кирпича.

Укладка печи

Необходимо заранее подумать над тем, где будет находиться дымоход — на крыше дома или в помещении. Ведь дымоход имеет свои определенные требования.

Первый и второй ряд нужно выкладывать из шамотного кирпича. Не забудьте, что для них не нужен раствор, который был замешан для фундамента, используется новый. После второго ряда можно уже переходить на вывод для дымового канала, но лучше всего, если дно конструкции, согласно порядовке, будет немного толще.

Дымовой канал способствует лучшей теплоотдаче, поэтому нужно установить 4 чистки. Одна будет находиться сзади, вторая и третья — по бокам, а последняя — в поддувало. Размер чисток подбирается индивидуально для каждой постройки. Чтобы проверить правильность установки согласно схеме, можно использовать строительный уровень или же уголок.

По схеме трудности может доставить кладка маленьких половинчатых кирпичей. Чтобы произвести ровную и качественную резку кирпичей, лучше всего воспользоваться болгаркой.

Затем во время строительства колпаковой печи Кузнецова порядовка указывает на формирование стенки, которая находится между печью и поддувалом. После того как приступите делать укладку пятого ряда кирпичей, нужно установить колосник.

Затем по схеме производите укладку остальных рядов. В рядах №17-18 нужно сделать перекрытие для колпаков. В ряде №21 необходимо оставить несколько проходов так, чтобы они проходили вдоль правой и левой стенки только с внутренней стороны.

Если придерживаться порядовки и иметь наглядную схему перед собой, то построить колпаковую постройку можно без труда, и проблем не появится.

Проверка работы

Когда кладка уже произведена, нужно сделать первую пробную топку. Для этого нужно использовать немного топлива, чтобы построенная конструкция нагревалась постепенно. После этого начнется обжиг всей печи, при этом проверится ее работоспособность. Если были обнаружены хоть какие-то дефекты, то их сразу нужно устранить.

Каминопечь Кузнецова: порядовка

Каминопечь Кузнецова – это большой накопитель тепла. Кирпичная конструкция, похожая на камин, и тёплая как печь. За счёт своей массы каминопечь обогревает помещение уникальным способом.

Строительство каминопечей сложное дело, но при желании всё можно сделать своими силами. Начинать такой сложный процесс нужно обязательно имея под рукой порядовки. Каминопечь Кузнецова имеет массу достоинств.

Преимущества каминопечей:

  • Красота и изящество каменной кладки;
  • Эффективность кирпичного нагревателя;
  • Незначительный выброс окиси углерода и сажи;
  • Длительная поддержка комфортной температуры в доме;
  • Экономичность.

Некоторые любители каминов делают их похожими на произведения искусства, украшая их решётками и элементами декора, воспользовавшись услугами кузнеца. Приятное ощущение лучистого тепла, можно почувствовать на себе, если оборудовать свой загородный дом или дачу такой каминопечью.

Вывод

Рассмотренная выше конструкция будет долго и надежно служить вам. Однако не забудьте правильно эксплуатировать печь. Необходимо перед каждой топкой очищать камеру сгорания от золы и остатков дров, а также периодически чистить дымоход от накопившейся там сажи.

Более подробно об обслуживании печей можно узнать из видео, расположенного ниже.

Принцип колпаковых печей был известен давно, но детально разработан и приспособлен для устройства домашних обогревательных приборов был благодаря известному печнику и изобретателю Игорю Викторовичу Кузнецову . Получил широкое распространение не только в России, но и за рубежом.

О чем эта статья

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
