Какая должна быть высота дымохода относительно конька крыши?

Какие нюансы стоит учитывать при планировке дымохода

Для разработки идеального проекта невозможно обойтись одними лишь вычислениями и построениями. Дымоход пересекается с внутренними элементами помещения, а это значит, что он наверняка повлияет на планировку. Даже если вы очень сильно хотите произвести его монтаж максимально ближе к коньку, при достижении этой цели вы можете столкнуться с рядом трудностей. И, как правило, в итоге дымоход приходится размещать на большом расстоянии.

То, какая должна быть высота дымохода над крышей, будет зависеть от таких нюансов:

  • интерьер помещения;
  • разновидность дымохода;
  • количество этажей;
  • удобство установки дымаря;
  • возможности доступа для профилактических работ;
  • тип материала, применяемого во время постройки стен и системы стропил;
  • число подключаемых элементов к одному дымоотводу.

Печи в двух- и трехэтажных домах устанавливают одну поверх другой, а их дымоходы располагаются таким образом, чтобы они могли выходить по одной шахте.

Исходя из конструкции, дымоходы бывают таких разновидностей:

  • Стенные. Считаются максимально экономичным вариантом, их просто устанавливать и легко обслуживать. Монтируют такие дымоходы в кирпичные и каменные сооружения, в тех местах, где представляется возможным проложить канал в несущей стене.
  • Коренные. Такие дымоходы возводят отдельно от печи. Такая конструкция является более дорогой, но в некоторых случаях есть возможность установить лишь ее. Их возводят при отсутствии технических возможностей для обустройства стенового канала. Выстраивают коренные дымоходы, как правило, в случае необходимости установки дымоходов в стопы, из бруса или бревна.
  • Насадные. Устанавливают такой дымоход прямо на железобетонном перекрытии печки при обустройстве небольших построек, нуждающихся в грамотном распределении свободного пространства.

Большинство проектировщиков отдают предпочтение применению стояков, то есть дымовых каналов, которые возводятся в процессе постройки стен – они дают возможность в значительной степени сэкономить на строительных материалах. Однако если коробка не имеет капитальной стены, заложить стояки не представляется возможным. Тем не менее, если вы все же решились устанавливать дымовые каналы, то лучше, если они будут расположены предельно близко к коньковому прогону.

Возведение стенового дымохода осуществляется с использованием шаблона-буйка, который со всех сторон обкладывают кирпичом. Он представляет собой особый ящик из дерева, диаметр которого равняется диаметру дымоотвода. Достигнув верхней части шаблона, его перемещают выше, после чего опять обкладывают. Действия продолжают до тех пор, пока не будет завершено возведение несущей стены.

Зачастую, трубы из кирпича размещают с внутренней стороны капитальных стен. Таким образом, достигается более эффективный обогрев дома, удается уменьшить затраты на отопление. Иногда стояки устанавливают во внешних стенах, но такой подход является более затратным и потребует больших усилий при последующей эксплуатации. В случае закладки дымовой трубы во внешней стене, толщина стенки трубы будет большей.

В любом случае, делая трубу во внешней стене, обязательно потребуется определить высоту печной трубы над крышей одним из представленных выше методов. Высота внешней части дымохода, установленного внутри капитальной стены, по стандарту должна равняться 50 см.

Отступ от необработанного конькового прогона и стропил должен составлять 50 см, а от обработанного (защищенного) – на 38 см. Металлические трубы должны быть отдалены от элементов, которые могут подвергнуться возгоранию, как минимум, на 70 сантиметров. Нужно обязательно придерживаться строительных норм при расчете расстояния от дымовой трубы до системы стропил.

Для разработки коренных и насадных труб таких строгих норм не существует. Определяясь с их размещением, больше отталкиваются от архитектурных предпочтений, легкости установки и специфики последующего обслуживания. То, на сколько труба выступает над крышей в данном случае, должно зависеть лишь от предпочтений хозяина, при этом не стоит пренебрегать нормами пожаробезопасности.

Тот отрезок дымохода, который выходит за пределы кровельного материала, нужно будет оштукатурить цементно-песчаным раствором, слой которого должен составлять 2-3 см. В месте, где дымоход проходит через чердачное помещение, его следует побелить для возможности в будущем максимально быстро найти возможную утечку газов и произвести ремонт.

Как сделать своими руками

Прогон выполняют из стали либо древесины. При строительстве частных домов в основном используют второй вариант, так как стальные отличаются довольно большим весом.

Рекомендуем
Брус перед установкой пропитывают огнебиозащитным средством, чтобы обеспечить долговечность конструктивного элемента.

  • Установку производят, завершив основные этапы устройства кровли. Основной принцип укладки элементов отделки конька – в укладке крайних фрагментов со стороны фронтонов, через которые натягивается монтировочный шнур. Шнурку выравнивают под уровень и временно фиксируют к противоположным фронтонам. Он будет служить ориентиром для остальных фрагментов.
  • Работы рекомендуется выполнять вдвоем. После установки и крепления первого конструктивного элемента переходят к следующему. Фрагменты укладывают с заступом порядка 20 см, что позволяет добиться лучшей гидроизоляции конструкции. Таким же образом вдоль ската укладывают и закрепляют все элементы.

Внимание!
Особое внимание нужно уделить креплению крайних элементов, поскольку они находятся под воздействием максимальных ветровых нагрузок

  • Однако, только одной подгонки, даже если ширина полки больше 20 см, недостаточно, чтобы обеспечить достаточную гидроизоляцию. В любом случае останутся щели, через которые под кровлю могут попасть капли дождя либо снег, задуваемый ветром. В паз можно положить слой стекловаты, но постарайтесь его не слишком уплотнять, так как это может нарушить вентиляцию.
  • Есть и другой способ: использовать вместо стекловаты самоклеящуюся поролоновую ленту (филер), которую прокладывают по краю полки с нижней стороны. Но этот материал достаточно дорог, а полученный результат аналогичен варианту с использованием стекловаты.
  • В обязательном порядке должен быть предусмотрен вентиляционный отсек. В противном случае не избежать скапливания конденсата, даже если кровля была надежно защищена от влаги.

На заметку
Если из-за особенностей кровельной конструкции, нет возможности его обустроить или хотя бы обеспечить нужный зазор, то для борьбы с чердачной сыростью, в торцевых частях устанавливают окна.

Как закрепить конек на крышу: из профнастила, на шиферной

Способ крепления всецело зависит от материала защитной планки. Фигурные элементы часто выполняют из такого же.

Обязательной процедурой является гидроизоляция элементов кровли из дерева. До начала установки отделочных элементов прогон покрывают рубероидной лентой.

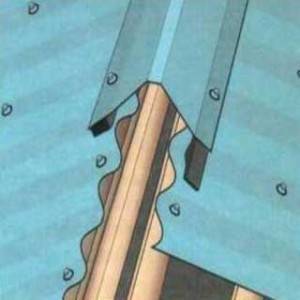

Кровля из профнастила. Более подробно остановимся на том, как установить конек на крышу из профнастила.

  • На край профилированного листа крепят полоски уплотнителя или специальные вентиляционные ленты, которые соответствуют рисунку листов.
  • Крепление выполняют с шагом в 20–30 см исходя из параметров рисунка профнастила. Элементы, уложенные внахлест, фиксируют к уже установленным брускам, прикручивая саморезами сквозь верхнюю гофру.

Внимание!
Отметим, что саморезы должны быть снабжены резиновыми или неопреновыми уплотнителями. Чтобы получить максимально прочное и качественное соединение, рекомендуется не вкручивать все метизы сразу

Желательно наживать фрагменты на два – четыре метиза каждый. Остальные докручивают только после проверки по шнурке и уровню. Согласитесь, что каждая лишняя дырка кровли представляет потенциальную угрозу ее надежности

Чтобы получить максимально прочное и качественное соединение, рекомендуется не вкручивать все метизы сразу. Желательно наживать фрагменты на два – четыре метиза каждый. Остальные докручивают только после проверки по шнурке и уровню. Согласитесь, что каждая лишняя дырка кровли представляет потенциальную угрозу ее надежности.

Устройство вентиляции

Для создания вентиляции необходимо выполнить следующие операции.

  • После установки системы стропил поперек них закрепляют гидроизоляционную пленку. Соединительные швы проклеивают монтажной лентой. При этом необходим напуск в 150 мм;
  • Вдоль стропил устанавливают обрешетку. Движение потоков воздуха происходит как раз за счет образованного обрешеткой некоторого промежутка. Если гидроизоляция не позволяет влаге просочиться в теплоизоляционный слой и дерево несущей конструкции, то зазор, обеспечиваемый обрешеткой, дает возможность достаточно быстро высыхать любой попавшей влаге.
  • Дополнительное вентиляционное отверстие создают в коньковой части. Через него выводятся избытки пара и конденсат.
  • По низу карнизу необходимо предусмотреть зазоры, через которые воздух извне будет поступать под кровлю.

Как монтируют конек для крыши из металлочерепицы, можно посмотреть на видео.

https://youtube.com/watch?v=LDszZ7EqCyY%3F

2019 stylekrov.ru

Расчёт высоты дымохода

Для расчёта высоты дымохода надо знать основные параметры дома и печи. Произвести вычисления можно самостоятельно или с помощью специальной программы.

Самостоятельный расчёт высоты дымоходной трубы

Рассмотрим требования СНиП к высоте дымохода относительно конька крыши:

  • при расположении дымохода на расстоянии до 1,5 м от конька крыши его минимальная высота над коньком должна составлять 0,5 м;
  • если дымоход предполагается расположить на расстоянии 1,5–3 м, его оголовок нужно поднимать до уровня самой высокой точки кровли;
  • при большем удалении дымоотводящей трубы высота её установки определяется вымышленной линией, проведённой от конька под углом в 10o к горизонту.

Измерять расстояние от трубы до конька крыши необходимо по горизонтали между вертикальными осями дымохода и конька

В последнем случае потребуются более кропотливые расчёты.

  1. На чертеже дома от конька вниз проводится линия под наклоном 10о. Место пересечения этой линии с осью будущего дымохода и будет правильным расположением оголовка трубы.

  2. Высота оголовка вычисляется по следующей формуле: hдымохода = hдома — S/tg80о, где hдымохода и hдома — высота соответственно дымохода и дома, S — расстояние от дымохода до конька крыши, а tg80о — необходимый параметр для вычисления интересующей стороны получившегося треугольника. Он приблизительно равен 5,67.

Например, при высоте дома 8 м и расстоянии от дымохода до конька крыши 6 м hдымохода = 8 — 6/5,67 = 6,94 м.

Иного подхода требует расчёт высоты дымохода в том случае, если имеется преграда — стоящее рядом здание, высокое дерево и т. д. Высокий объект образует зону ветрового подпора: потоки воздуха встречают сопротивление и не проходят мимо дымохода, а возвращаются и тем самым вызывают обратную тягу. Для определения зоны ветрового подпора необходимо прочертить линию относительно земли под углом 45о таким образом, чтобы она проходила через угол дома и заканчивалась на вершине расположенного рядом высокого объекта. Труба должна быть размещена выше этой линии, чтобы не возникало обратной тяги.

Труба дома должна выходить за зону ветрового подпора, чтобы не возникало обратной тяги

Расчёт высоты дымохода с помощью специальной программы

В сети можно найти различные онлайн-калькуляторы для расчёта высоты дымохода относительно конька крыши. Для несведущего в инженерных системах это один из самых простых и точных вариантов. Достаточно ввести в соответствующие поля требуемые параметры и получить искомое значение высоты. Программы используют ту же формулу, что указана выше.

Рассмотрим работу программ-калькуляторов на конкретных примерах.

Онлайн-калькулятор на сайте Pechi.su

Адрес страницы с калькулятором — .

  1. Калькулятор представляет собой наглядную схему, где указаны основные параметры дома.

  2. Вводим параметры дома из предыдущего примера в помеченные ячейки.

  3. После ввода параметров нажимаем кнопку «Считать!» и получаем минимальную высоту дымохода. В нашем случае это 6,94 м.

Рассматриваемая программа довольно проста и понятна любому пользователю. Кроме высоты печной трубы она позволяет рассчитывать диаметр круглого дымохода по заданной мощности отопительного котла.

Программа расчёта дымохода на сайте Defro.pro

Программа на сайте defpro.ru довольно функциональна и позволяет учитывать вид топлива, данные котла и некоторые дополнительные требования к дымоходу

Стоит обратить внимание, что программа сразу предоставляет пример расчёта с результатами и вычисляет не только высоту дымохода, но и его внутренний диаметр. Здесь можно задать несколько дополнительных характеристик трубы дымохода

При добавлении внезапного сужения и тройного поворота дымохода его высота увеличивается в 1,5 раза

Калькулятор высоты дымохода на сайте ProstoBuild.ru

Адрес страницы с калькулятором — .

  1. Это простейший и наглядный сервис, который требует ввести всего два параметра: высоту дома и расстояние от конька до дымохода.

  2. Отличием этой программы является то, что она может учесть наличие преграды рядом с домом. Попробуем использовать этот вариант.

  3. Задаём данные о наличии дерева высотой 12 м на расстоянии 6 м от дома и получаем искомую высоту нашей трубы — 12,5 м. Как и ожидалось, она должна быть установлена выше дерева.

Программы для расчёта дымохода лучше применять в комплексе, поскольку возможности каждой из них ограничены, но при этом они дополняют друг друга.

Расчёт высоты дымохода относительно конька крыши — не самая сложная инженерная задача, поэтому при желании его можно произвести самостоятельно или с помощью одной из многочисленных программ, имеющихся в интернете.

Общие требования

Существует немало требований общего характера, которые влияют на такой критерий, как высота трубы от конька

Например, обязательно принимаются во внимание расположенные рядом сооружения или высокие деревья. В этих случаях учитывают влияние на дымоход расположенных вблизи высотных зданий следующим образом: формируют так называемую «зону ветрового подпора»

Придётся дымоход удлинять минимум на 50 см для того, чтобы выйти из ветровой зоны и избавить её от попадания дыма от сгоревшего топлива в печах.

Аналогичные требования для печной трубы применяются в тех случаях, если её обустраивают в подсобном помещении, примыкающем непосредственно к зданию жилому. Основной вывод в таких ситуациях будет следующим: оголовок дымохода должен превышать по высоте зону ветрового подпора. Получаем вывод: минимальная длина трубы и её диаметр зависят от места, где располагается дымоходный канал, от особенностей крыши и расположенной в непосредственной близости территории.

Существуют несколько разных подходов для определения высоты дымохода для дома с плоской и скатной крышей.

Для плоской крыши этот параметр устанавливается так:

  • минимальное значение высоты над кровлей составляет 120 см (это при отсутствии на ней парапетов и прочих заграждений);
  • высота трубы над коньком плоской кровли должна быть увеличена в тех случаях, когда на ней есть заграждения (оптимально добавить ещё 1 м);
  • определённые особенности возникают и тогда, когда на крыше располагается вентиляционная труба. Необходимо, чтобы дымоход был выше по высоте на 0,5 м и был отдалён от системы вентиляции не менее, чем на 5 м.

Для двускатной крыши приняты несколько иные стандарты и требования. На первое место выходит фактор удалённости от ската дымовыводящего канала:

  • минимальное значение составит 50 см, если дымоход размещается ближе 1,5 м от конька;
  • если он удалён на дистанцию в 1,5-3 м, то его высота должна быть такой же, как и наибольшая высота крыши;
  • если удаление дымоотводящего канала составляет более 3 м, тогда конёк и дымоход должны образовывать линию с углом в 10 градусов.


Для крыш со сложной геометрией, например, четырёхскатных, расчёты лучше оставить специалистам, поскольку они значительно усложняются.

Для эффективной работы печи и отопления здания, нужно правильно выбирать конструкцию дымохода. Рассмотрим несколько наиболее популярных:

  • кирпичный, самый простой и сохраняющий тепло. Однако сложен в изготовлении;
  • на основе асбестоцемента. Простой и недорогой, но быстро способен терять тепло;
  • стальной, двухконтурный. Один из часто встречающихся по совокупности своих показателей;
  • керамический. Много весит и стоит дороже, зато обладает защитным слоем.

При самостоятельном обустройстве дымоходной трубы важно придерживаться рекомендаций опытных печников и строителей. Основные из них сводятся к следующему:

Для кирпичных дымоходов особенно важно добиться гладкой внутренней поверхности и отсутствия ощутимых швов в местах соединений.
Установка асбестоцементных и металлических конструкций выполняется с самого начала строго вертикально.
Для любых типов дымоходных труб необходима регулярная чистка от остатков сажи и нагара.
Чтобы снизить нагрузку от кирпичной конструкции, в нижней части трубы делают переход на более лёгкие материалы.
При определении сечения дымохода нужно отталкиваться от мощности отопительного оборудования и других его технических характеристик.
Колпаки на самом верху конструкции защитят от попадания внутрь птиц, насекомых и разнообразной грязи.
Если высота дымохода превышает 1,2 м, понадобятся дополнительные крепёжные элементы для всей конструкции в целом.

Значение дымохода и дымовая тяга

Газы по дымоходу поднимаются самостоятельно под действием нескольких физических сил. Дым, образующийся при горении, легче воздуха, он поднимается наверх. Его легкость обусловлена температурой. Как известно, чем больше нагрет газ тем меньше молекул его содержится в единице объема и тем легче он сам по себе. Легкие газы всегда поднимаются наверх.

Кроме того, значение имеет разница давлений и температур между воздухом снаружи и газами внутри. Эта разница как бы вытягивает наружу газы из дымохода. Этот процесс называется тягой. Тяга возникает в том случае, если имеется перепад давлений. С физической точки зрения тяга — это разница давлений.

В дымоходах с естественной, пассивной тягой действует сила Архимеда. Воздух находящийся внизу максимально разрежен, поскольку имеет высокую температуру. Плотность его минимальная. Воздух наверху, снаружи дома, минимально разрежен, поскольку он холодный.

Плотность его выше. Происходит это так: тяжелый холодный воздух опускается по дымоходу вниз и выдавливает теплый легкий воздух наверх, таким образом дым поднимается по трубе и выводится наружу. Пока нагревательный прибор работает, воздух внизу трубы будет теплее, чем снаружи.

Однако разница температур — не единственный фактор, влияющий на тягу.

Рекомендуем ознакомиться: Для чего нужна огнезащита воздуховодов и как её правильно выбрать

Высота вентиляционной трубы над крышей

Чтобы внутри дома всегда царил благоприятный микроклимат, не было излишней влажности и неприятных запахов, необходимо позаботиться об установке вентиляционной системы.

Все вентиляционные каналы, расположенные внутри дома, должны объединяться наружной вентиляционной трубой. Именно через нее воздух из дома будет выходить наружу.

Какой высоты должна быть вентиляционная труба

1. Высота вентиляционной трубы над крышей, расположенной рядом с дымовой трубой, должна быть равной этой трубе.

2. Над плоской кровлей труба должна возвышаться на высоту не менее 500 миллиметров.

3. Если труба расположена на расстоянии не больше полутора метров от парапета, либо от конька, ее высота над коньком кровли должна быть больше 500 миллиметров.

5. Вентиляционная труба, находящаяся от конька на расстоянии больше чем три метра, должна быть высотой не ниже линии, ориентировочно проведенной по направлению вниз от конька крыши по направлению к линии горизонта. Данную линию необходимо проводить под углом в 10 градусов.

Как рассчитать точную высоту

Чтобы определить точную высоту вентиляционной трубы над крышей достаточно знать ее диаметр. Далее, в зависимости от диаметра, по приведенной ниже таблице производится расчет высоты.

Методы расчета потерь давления в вентиляционной трубе

1. Потери давления воздуха можно рассчитать при помощи формулы P = R*L + z. При этом R – это потеря давления непосредственно на трение, z — потери давления на сопротивления местные, а L — длина воздуховода.

Рекомендации


Стальной дымоотвод

Случается, что в доме кроме отопительного оборудования есть камин или газовая колонка, и каждый из них требует своего канала дымоотведения. Естественно, строить дымоход для каждого прибора никто не будет. В этом случае делают совмещенный дымоход с несколькими каналами, учитывая мощность каждого устройства, вид топлива и количество производимых продуктов сгорания.

Подобные сооружения имеют несколько преимуществ:

  • стабильная работа всех устройств;
  • экономия жилой площади;
  • экономия денежных средств и трудозатрат.

Расчет такого сооружения необходимо доверить профессионалам.

Зона ветрового подпора

Рядом расположенные здания или другие преграды, могут влиять на тягу в системах отопления при определённом направлении ветра. Поэтому, определяя высоту трубы, нужно учитывать зону ветрового подпора.

Обратите внимание! Зона ветрового подпора – это пространство, находящееся ниже проведённой линии под углом 45° от наивысшей точки преграды (соседнее строение, дерево) в сторону дымохода.

Так, например, слева от здания находится дерево, с высотой намного большей, чем само здание. Ветер, дующий справа налево, ударяется о дерево. В итоге образуется зона повышенного давления с завихрениями.

Эта зона препятствует нормальному движению газов в дымоходе или же вовсе появляется обратная тяга. Опрокинутая тяга может погасить пламя. В некоторых случаях тяга может наоборот, усилиться, в итоге топливо начинает быстрее сгорать и КПД котла снижается.

Вычислить высоту трубы относительно конька с учётом зоны ветрового подпора поможет следующая формула:

где Т – высота трубы, В – высота преграды, Р – расстояние от трубы до преграды, число 0,5 – это поправка на расстояние от преграды до трубы.

После подстановки найденных измерений, высота трубы должна получиться выше зоны ветрового подпора.

Например, высота преграды 16 м, а расстояние от центра трубы до преграды 8 м.

Высота трубы будет следующей:

Обратите внимание! Чтобы в дымоходе была отличная тяга, труба должна находиться на полметра выше зоны ветрового подпора.

https://youtube.com/watch?v=h28UFcH96eI%3F

Что такое тяга

Тяга – процесс самостоятельного продвижения разогретого воздуха с газами горения. Она появляется за счёт разницы давлений и температур между улицей и помещением.

На скорость продвижения газов по дымоходу влияют следующие факторы:

  • Сечение путей дымохода;
  • Высота дымоотвода;
  • Сезон года;
  • Сила и направление ветра;
  • Температура газов;
  • Конструкция дымоходной системы.

Кроме этого на силу тяги может повлиять тип сжигаемого топлива, материалы из которого построен дымоход, а также количество поступающего воздуха из помещения. Изменяя любой из этих факторов, можно значительно улучшить систему отопления, увеличив её КПД и уменьшив расходы, или наоборот, ухудшить, тем самым увеличив количество сжигаемого топлива.

Защита дымохода зонтом от осадков

Наибольшее влияние на тягу оказывает высота дымохода и разница температур между улицей и помещением. Плотность теплого воздуха меньше, чем у холодного, поэтому он устремляется вверх по дымоходу. В итоге создаётся необходимая разница давлений в дымоходной трубе, благодаря чему и появляется тяга. Чтобы тяга всегда была интенсивной, дымоход нужно защитить от атмосферных осадков. Для этого на самом верху дымоотводящей трубы устанавливается защитный зонт.

Чтобы определить силу тяги, понадобятся обыкновенные спички. Открыв поддувало, зажжённую спичку подносят к открытой топливной камере. Если пламя заметно тянется внутрь топки, значит, тяга хорошая и можно пользоваться печью или котлом. Если же пламя не шевелится, следовательно, тяги нет. В том случае, если огонь вытягивается в противоположную сторону от топливной камеры – действует обратная тяга.

https://youtube.com/watch?v=GoL5sc8i2KY%3F

В таком случае топить печь ни в коем случае нельзя, так как весь дым пойдёт в помещение, а не в дымоход и на улицу. Чаще всего такая проблема возникает в неправильно построенных дымоходах или сильно загрязнённых.

Для длительной и хорошей работы дымохода, его следует регулярно чистить. Дымоотводную трубу лучше всего располагать только в вертикальном положении и выше зоны ветрового подпора с повышенным давлением. Всё это вместе обеспечит хорошую тягу.

Если дымоход отклоняется, то этот угол не должен быть больше 30°на 1 м. При этом этот наклон должен быть плавным и без сужения дымоотводящего канала. Если дымоотвод строится из красного кирпича, то кладка делается плотной и герметичной.

https://youtube.com/watch?v=XvQc7HbRXo4%3F

Критерии расчёта дымоходных труб

Итак, в любой печи дым, возникающий от продуктов горения, необходимо вывести наружу, чтобы он не отравлял собой помещение изнутри. Для этого понадобится создать тягу, возникающую вследствие температурных перепадов между нагретым воздухом в печке и более холодным наружным. Тяга означает, что нагретый воздух начал своё движение вверх по дымоходу, в результате чего происходит его охлаждение.

Высота дымохода и его сечение необходимы нам для того, чтобы рассчитать КПД отопительных систем и соответствовать нормативам безопасности. Однако неправильно сделать и слишком широкий просвет дымоотводящего канала. Сильная тяга приведёт к быстрому остыванию воздуха и формированию конденсата в системе. Слишком большая высота дымохода увеличит теплопотери и, соответственно, расход топлива в печи.

Есть несколько основных причин, по которым требуется осуществлять расчёты высоты печных дымоходов:

  • обеспечение безопасности здоровья обитателей. Необходимость расчёта нормальной тяги дымохода обусловлена заботой о жизни и здоровье людей. Если этого не произвести, то вредные продукты горения будут неминуемо проникать внутрь помещения;
  • увеличение КПД отопления. Если правильно установлена высота дымоходной трубы, то отопление будет более эффективным при меньших расходах твёрдого топлива на этот процесс;
  • обеспечение пожарной безопасности. В случае, когда высоты недостаточно, газы не успевают остыть, а это повышает температуру самого дымохода, как и вероятность возгорания.

Как правильно рассчитать параметры дымохода

Высота дымохода определяет безопасность для вас и ваших близких. Если при эксплуатации газового котельного оборудования дымоход играет роль дымоотводящего канала, с продуктами сгорания с низкой температурой, то для твердотопливных котлов, печей и каминов не допускается никаких компромиссов.

Расчет дымоотводящей трубы от места ее расположения

Следует придерживаться таких правил:

  • Высота дымовой трубы не является единственным параметром, влияющим на работоспособность и безопасность системы отопления, с газовым или твердотопливным котлом в качестве теплового прибора. Проектирование дымохода начинается с определения рабочих параметров системы отопления. Это значит, что комплекс по просчету котельной должен учитывать и эти факторы в том числе. Хозяин помещения должен к этому моменту определиться с типом используемого топлива (газ, пеллеты, дрова или торф), определиться с помощью специалиста с тепловой мощностью котла. определиться с типами радиаторов или конвекторов. Вопросов масса, однако, упущение какого-то момента может пагубно повлиять на работоспособность всей системы отопления. Для примера, многие начинающие строители собственного жилья заблуждаются в том, что все дымоходы одинаковы. Это не так. Дымоход из кирпича подойдет хорошо для отопления твердым топливом, например дровами, однако он не предусмотрен для отопления помещений газовым котлом.
  • В том, что касается рабочих параметров котлов, высота дымохода способна повлиять и на конечное КПД при отоплении. Не стоит забывать и о сечении трубы – диаметр влияет на минимальный и максимальный объем проходящих продуктов сгорания, обеспеченны естественной тягой.
  • К процессу расчета дымохода камина или твердотопливного котла могут требоваться дополнительные вычисления и замеры. Это связано с использованием одного канала для дыма одновременно несколькими приборами в котельной. Самодеятельность может привести либо к непредвиденным параметрам работы отопления либо даже к печальным последствиям.
  • Не существует системы дымоходов, которая бы могла быть универсальной для любого вида топлива, котельного оборудования и применяться как типовое решение. В связи с этим и возникает больше всего трудностей у застройщиков и владельцев частных домов и коттеджей.

Предлагаем ознакомиться Как почистить трубу печки от сажи

Искомая величина зависит от нескольких факторов, но, как правило, определяющим считается тип чердака.

Рекомендуем

Если предполагается устройство мансарды, то рассчитываемая величина равна сумме высот стоек под прогон и потолка помещения.

В общем случае учитывается уклон ската и размеры строения и, как производная, тип материала. В расчетах используют данные из специально разработанной таблицы, в которой через коэффициент связаны ширина строения и величина уклона.

Допустим, ширина строения равна 8 м, а уклон – 40°. Высоту конька двухскатной крыши рассчитывают по следующей схеме: половину ширины умножают на коэффициент, значение которого находят из таблицы. Таким образом, высота или расстояние между верхней точкой конька крыши и перекрытием составляет 4х 0,86= 3,44.

Технологические требования высоты трубы относительно конька

Все нормы для оптимального определения высоты дымохода относительно конька прописаны в сборнике СНиП 2.04.05-91 в подразделе, касаемом печного отопления.

В соответствии с техническими нормами:

  • Общая длина дымоотводящего канала должна составлять более 5 м. В домах, в которых отсутствует чердачное помещение, высота трубы дымохода может быть менее 5 м, но это при условии стабильной тяги.
  • Высота отрезка дымоотводящего канала, выходящего за пределы кровельной конструкции, должна превышать 50 см.
  • Над коньком дымоотвод должен возвышаться на 50 см и больше, если промежуток между ним и коньковым ребром в горизонтальной плоскости не выходит за пределы 150 см.
  • Устье дымовой трубы должно равняться высоте конькового ребра или слегка ее превышать, если отрезок горизонтальной плоскости от трубы до линии конька находится в пределах от 150 до 300 см.
  • Верхний край дымохода должен находиться выше линии, идущей от конька к карнизному свесу под углом 10 градусов к горизонту.

Если отрезок от конькового ребра до трубы составляет менее 150 см, то узнать высоту можно методом создания модели дома.

Для этого потребуется:

  • На схеме параллельно плоскости земли начертить прямую линию.
  • От этой линии, там, где кровля пересекается с дымоотводящим каналом, верх отсчитывают в таком же масштабе 50 см.
  • В образованной точке чертим новую горизонтальную плоскость. Ей будет соответствовать минимальная высота, на которой может находиться устье дымохода.

По такому же принципу определяем предел высоты дымохода, если пространство между коньковым ребром и трубой по горизонтали превышает 150 см, но не достигает 300 см. От верхней части кровли откладываем горизонтальную плоскость, которая будет свидетельствовать о наименьшей высоте внешнего отрезка дымохода.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
