Проход дымохода через деревянное перекрытие

Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

  • размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
  • оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
  • после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
  • заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

Проход круглой трубы через кровлю

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.

Дымоходы из керамики для деревянных зданий

Современная промышленность выпускает высокопрочные и пожаробезопасные модульные дымоходы из качественных керамических материалов. Они представляют собой своеобразный конструктов, который собирается по месту из нескольких элементов.

дымоход из керамики

Такой дымоход может состоять из многослойного материала. Внутренняя поверхность его выполнена из керамического материала, который отличается особой устойчивостью к воздействию жара и кислот, образующихся при реакциях продуктов сгорания. Их внутренняя поверхность очень гладка, что предотвращает образование сажи и создает ровную и мощную тягу. Но такая система дымохода имеет немалый вес и требует особой сноровки при монтаже.

Возможные ошибки при установке

Ошибки при монтаже влияют на корректную работу дымоотвода. Рассмотрим некоторые из них, чтобы предупредить их возникновение.

  • Если утепление узла прохода через стену проведено некачественно и количество теплоизолирующих материалов минимально, то конструкция будет перегреваться.
  • При отсутствии отлива на свесе крыши возникает угроза заливания водой утеплителей и нарушения их целостности и функционирования.
  • Неправильно рассчитанная высота дымоходного устройства ухудшает тягу.

Кроме того, советуем использовать качественные сэндвичи. В дешевых и некачественных трубах — материалы недолговечны. Со временем утеплитель усаживаются и теряет свои положительные качества. Локальный перегрев создает опасную ситуацию возгорания.

Как делать нельзя.

1. Ранее в нашей стране активно применялись готовые ППУ из стали и базальтовой ваты. Подобные устройства в наше время считаются морально-устаревшими и не считаются безопасными!

Во-первых, они передают тепловую нагрузку от трубы на фланец и далее на деревянные конструкции. Во-вторых, не соблюдаются положенные по правилам пожарной безопасности отступы от внутренней трубы. Все это ведет к риску возникновения пожара. Особенно со временем. Когда изоляция внутри сэндвича спекается, уменьшается в объеме и проседает. Такая проходка превращается в бомбу замедленного действия.

Второе: однозначно нельзя делать как на фото ниже. Маленький выпил с некачественной и тонкой изоляцией. Это еще одна распространенная ошибка.

А на следующей фотографии последствия некачественного ППУ. В данном случае пожар удалось отследить практически сразу и оперативно потушить. К сожалению, так везет не всегда.

Установка дымохода своими руками

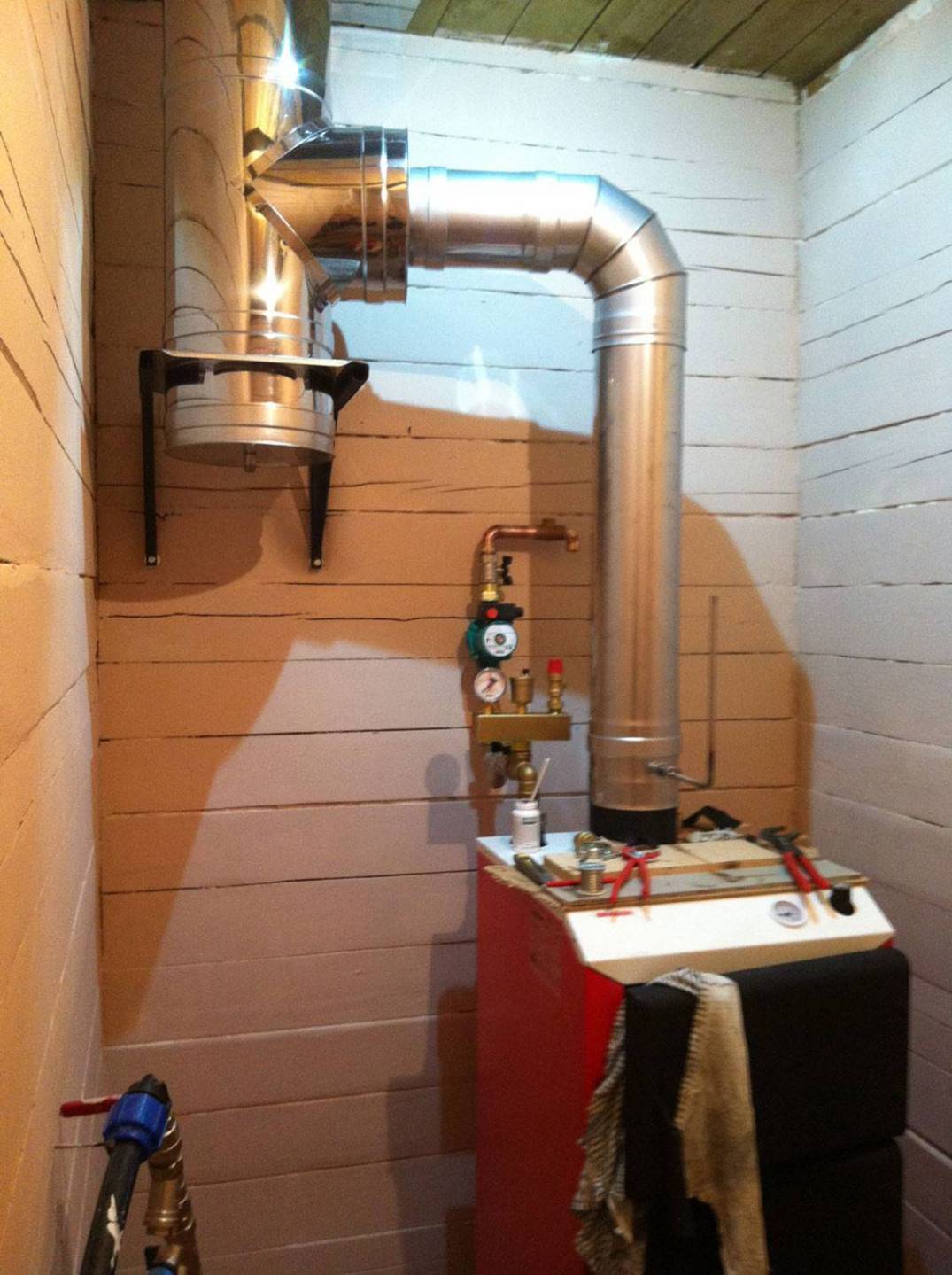

Прохождение дымохода через стену своими руками проводится точно по инструкции. Если вы знаете нюансы строительства, не боитесь высоты, умеете пользоваться рабочими инструментами и оборудованием, то сможете это сделать.

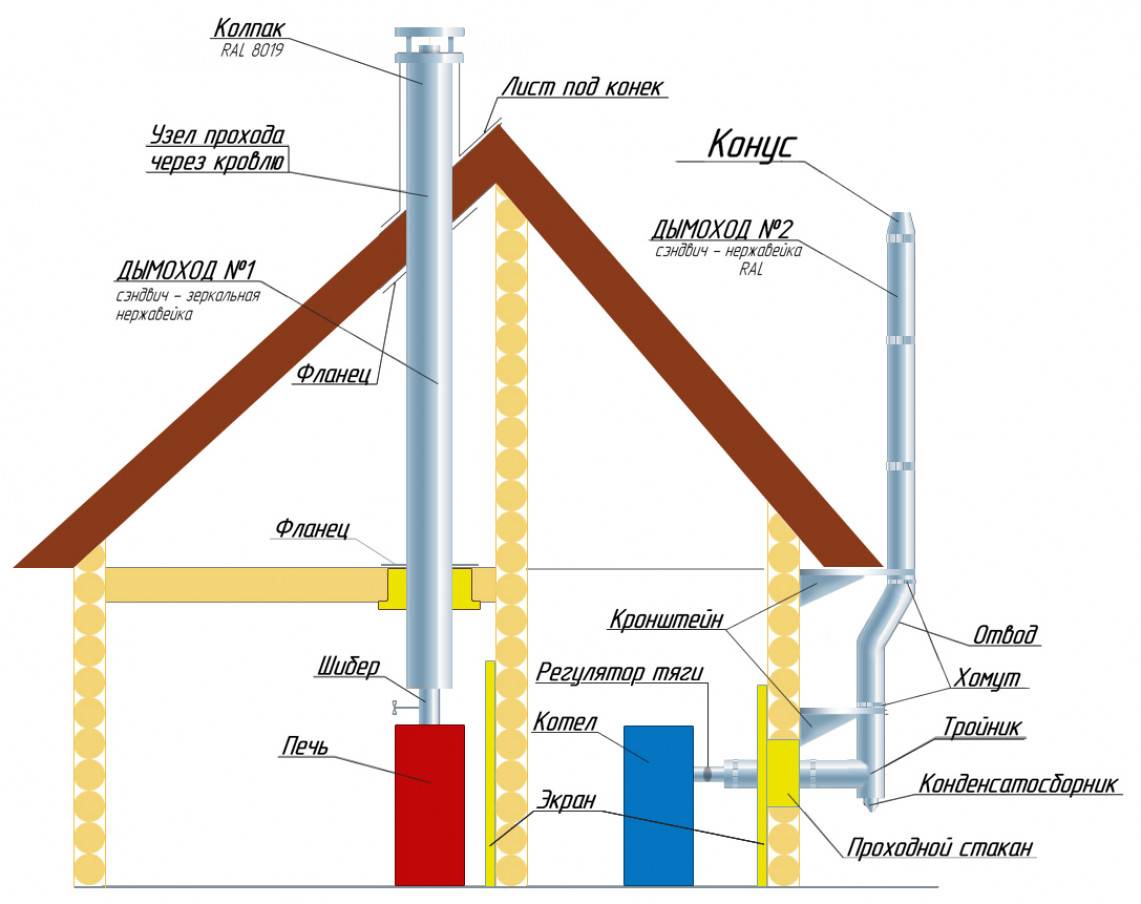

Чертеж и схемы

Перед закупом материалов и началом производства работ необходимо начертить чертеж или разработать схему расположения элементов конструкции, их размеров, расстояний между ними

Важно определиться с перечнем инструментов и комплектующих, необходимых для самостоятельных работ. В этом могут помочь консультанты в магазинах, продающих сэндвич-трубы из нержавеющей стали известных и проверенных марок, производящихся не в кустарных условиях

К ним относятся CRAFT, БАЛТВЕНТ, ТЕРМОФОР, ТЕПЛОВ и СУХОВ, ВУЛКАН, ФЕРРУМ, ФЕНИКС и другие.

Подбираем место выхода через стену

Боковая стена располагается под свесом кровли. На неё попадает вода от сосулек и дождя, если нет специальных водосточных желобов. Фронтальная стена расположена под выступом крыши. Вода не попадает на трубу.

Лучше всего выводить конструкцию через фронтальную стену

Важно, чтобы под выступом не было балкона, окон, чтобы не пришлось их огибать при установке конструкции. Любое отклонение от вертикали чревато уменьшением тяги

Устройство может выходить и через боковую стену. Данное решение значительно хуже, потому что придется делать отверстие в свесе кровли, собирать и устанавливать водосточную систему, чтобы избежать заливания гильзы сэндвич трубы, намокания утеплителя, нагрева дымохода.

Как вывести дымоход через стену

Проход дымохода через стену производится с помощью продольного узла. Стальной фланец с патрубком крепится к стене. Сначала устанавливают наружный фланец, через него проводят трубу, закрепляют ее. Между патрубком и фланцем прокладывают утеплитель, ставят внутренний фланец. Фланцы герметизируют водостойким герметиком.

Как крепить дымоход к стене

Крепеж дымоотводов-хомуты и кронштейны. Шаг между креплениями 1 м. Нижняя часть фиксируется к кронштейну, закрепленному на стене или подставке. Если сэндвич-труба поднимается выше свеса крыши на 1м, то для крепления используются растяжки, на 1,5м— специальная штанга, прочно зафиксированная к фасаду. К штанге устройство крепится хомутами.

Утепление

Сэндвич-труба уже утеплена при изготовлении на производстве. Поэтому теплоизоляцию не выполняют. Исключение составляет место прохода ее через стену. Если котельная система угольная, то применять базальтовый утеплитель не рекомендуется. Использовать стекловату также нельзя, потому что у нее низкая температура плавления.

Герметизация

После установки конструкции следует загерметизировать стыки. Чтобы соединение было прочным, края элементов промазывают герметиком. Лучшим средством является силикатный герметик, который не боится  температуры 1200 градусов. Фланцы и отливы обрабатывают силиконовым герметиком. Он сохраняет свои свойства при +250 градусов.

Изготовление и установка дымохода своими руками

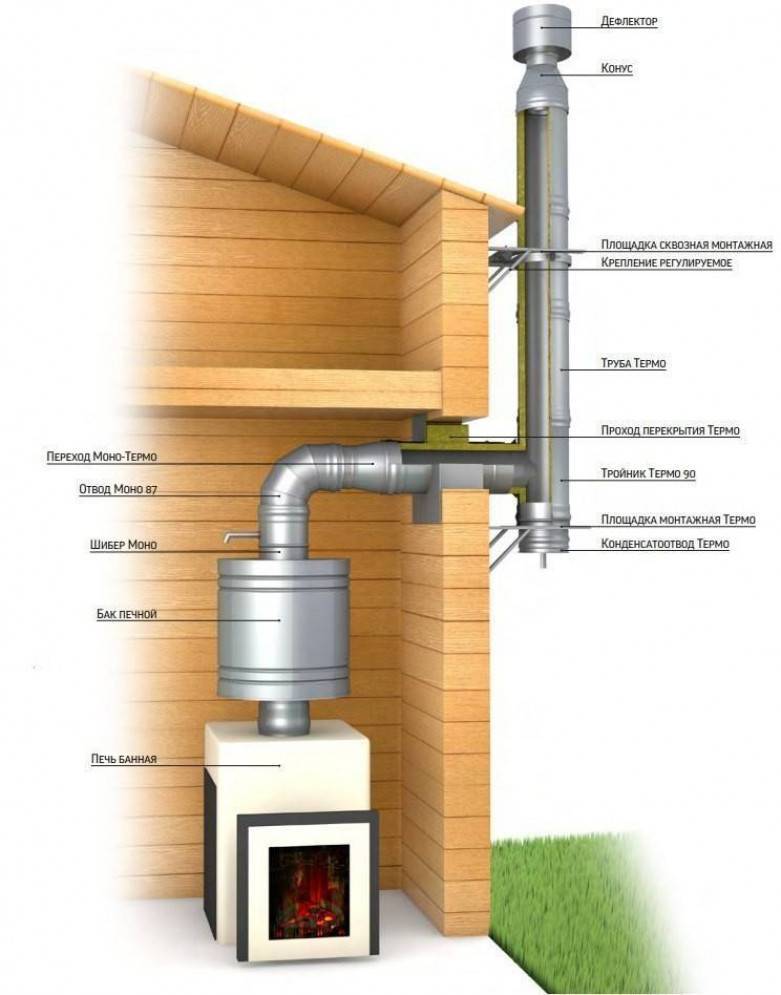

Перед тем как сделать дымоход в бане через стену, желательно произвести замеры горизонтальной и вертикальной частей. Согласно нормам СНиП, протяженность горизонтальной трубы не должна превышать 1 м, иначе тяга окажется недостаточной, и в помещение будут поступать продукты сгорания топлива.

Если печь находится слишком далеко от стены, необходимо выполнить монтаж дымохода в бане с максимально возможным подъемом внутренней части трубопровода к месту вывода в стену. При расчетах вертикального уличного отрезка трассы нужно учесть, что его высота должна быть больше горизонтальной или наклонной части трубопровода. Нежелательна и установка слишком короткой трубы: высота от выхода патрубка из печи до высшей точки дымоотвода не должна быть менее 5 м.

Чертеж и схемы

На основании предъявляемых требований потребуется составить чертеж, на котором должно быть указано, как вывести трубу в бане через стену, длина горизонтального или наклонного отрезка. При устройстве вертикальной конструкции снаружи здания нужно учитывать и противопожарные требования:

  • расстояние от деревянной стены — не менее 50 см;
  • расстояние от свеса крыши — не менее 25 см;
  • высота трубы над крышей рассчитывается так, чтобы край дымохода был на 50 см выше конька.

Чертежи с указанием всех размеров помогут правильно рассчитать и количество нужного материала.

Расчет размеров

Внутренний диаметр трубы в бане — это важный показатель, от которого зависит и качество тяги, и степень вероятности скопления угарного газа. Диаметр или сечение труб рассчитывают по показателю мощности печи:

  • для стандартной печи в бане или промышленного устройства до 3,5 кВт применяют изделия сечением 14х14 см или диаметром около 15-16 см;
  • банную печь мощностью 3,5-5.2 кВт оборудуют дымоходом сечением 14х20 см или диаметром около 20 см;
  • для более мощных отопительных приборов рекомендуются дымоотводы сечением 14х27 см или диаметром не менее 25 см.

При выборе сэндвич-секций нужно учесть, что указанные параметры должна иметь внутренняя полость изделия.

Подбираем место выхода дымохода

Вывод трубы через стену бани не должен располагаться ниже, чем в 1 м от пола. При проведении наклонных каналов нужно учесть и расстояние до потолка: не менее 50 см.

В деревянной стене делают отверстие для проведения дымоотвода. В этом месте необходимо выполнить разделку из кирпича. Размеры разделительного слоя составляют 45 см в каждую сторону от поверхности трубы. В разделке оставляют проход для трубопровода. Его размеры — на 2-3 см больше, чем наружный диаметр трубы.

Монтаж

В отверстие разделки вставить цельный модуль длиной не менее 50 см. Трубу следует обернуть асбестовым полотном. Соединений внутри стены быть не должно. Для чистки трубы от сажи и конденсата на наружный край горизонтальной части дымоотвода ставят тройник с заглушкой снизу. В верхнем отверстии тройника крепят модуль вертикальной части трубы.

Крепление конструкции к стене производится кронштейнами и металлическими хомутами. Их ставят с шагом 1-1,5 м. Отдельные секции соединяют, вставляя трубы одну в другую и стягивая соединительным хомутом. На верхнем конце монтируют колпак для защиты от дождя и ветра.

Облицовка средней части дымохода

Среднюю часть дымоотводящей трубы, проходящую по чердаку, облицовывают лишь для теплоизоляции. Если обустраивается мансарда, труба проходит сквозь нее и обогревает помещение. В таком случае облицовка дымохода должна гармонично объединяться с интерьером мансарды. Для работ можно использовать термостойкую штукатурку, но прежде трубу надо утеплить. Для этого используют базальтовую вату, которая прикрепляется к заранее установленному металлическому каркасу.

Плиты ваты укладывают так, чтобы они удерживались самим каркасом. Дополнительно используют саморезы-зонтики. Для штукатурных работ поверх плит утеплителя натягивают армирующую сетку. Такая теплоизоляция исключает образование внутри дымохода конденсата, и его последующее разрушение.

Отделка верхней части дымохода

Металлический дымоход утепляют следующим способом: на него надевают вторую трубу (большего диаметра), а пространство между ними заполняют базальтовой ватой. Металлический дымоход снаружи для красоты можно отделать любым материалом, который применяют для кирпичного. Крепление отделки осуществляют на каркас из металлического профиля, если она представляет собой листовой материал.

Все частные дома имеют индивидуальную систему отопления. Даже если это бойлер, а не дровяная печь, всё равно он требует вывода из системы газа и дыма, образующихся в результате сгорания топлива.
Когда отопительный котёл располагается в подвальном помещении дома, инструкция по его эксплуатации допускает выведение дымохода вдоль наружной стены. И тогда его можно рассматривать как элемент фасада, а его декор производить в соответствии с наружной отделкой дома.
Если же в здании есть печь или камин, дымоход проходит сквозь пространство комнаты, в которой они располагаются, и мансарду. В этом случае, внутренняя отделка мансардной крыши производится с учётом имеющегося дымохода.

Основные правила обустройства конструкции

Соблюдая нехитрые инструкции, можно собрать безопасный и нормально функционирующий дымоход. Однако, если отступить от приведенных ниже инструкций, конструкция может не только стать неэффективной, а еще и опасной в плане возгораний.

  • Общая высота сооружения не должна быть менее 5 метров от источника тепла до оголовка трубы.
  • Не допускается использование труб меньшего диаметра, чем выходное отверстие патрубка печки.
  • Высота, на которую труба поднимается над кровлей, должна превышать высоту конька на 50 сантиметров. Если дымоход располагается на скате крыши, то расстояние, выше которого она должна возвышаться на полметра, рассчитывается, исходя из следующей схемы:

  • Если устройство имеет высоту над основанием более полутора метров, его необходимо укреплять растяжками.
  • Соединения элементов конструкции не должны совпасть с проходами через кровлю или перекрытие.
  • Длина горизонтальных или наклонных участков дымохода не должна превышать один метр. Это необходимо, чтобы исключить засорение труб сажей, а так же, для обеспечения наилучшего соотношения силы тяги и КПД печи.
  • Если материал кровли горюч, то необходимо оснастить трубу искроуловителем, изготовленным из сетки, с ячейками не крупнее 5 миллиметров.

Учесть все эти моменты несложно, а эффективность и безопасность сооружаемого устройства будет соответствовать всем необходимым стандартам и нормам.

Также о других важных параметрах, которые необходимо учесть при создании дымохода, можно прочитать .

Как установить готовый проходной узел

Как сделать проход трубы в бане? Представленные на сегодняшний день в продаже проходные узлы могут иметь форму круга или прямоугольника.

Установка данных конструкций проводится в несколько шагов:

  1. Первым делом проводится теплоизоляция торцов потолочного проема.
  2. Далее, ту же процедуру совершают над нижним листом в проходном коробе и всеми местами, прилегающими к потолочному перекрытию. Изоляция проводится фольгированным базальтовым картоном или минеритом.
  3. Сквозь узел прохода пропускают трубу, с последующей доводкой изделия до оборудованного потолочного проема. Для фиксации конструкции применяют специальные саморезы: обычно в готовые узлы уже имеют отверстия под них.
  4. Сечение проходного узла должно превосходить сечение дымохода. Лучше избегать плотное прилегание трубы и проходного узла: рекомендованный зазор между их стенками находится в пределах 5 и более миллиметров. Если нужно, его можно законопатить специальным шнуром из асбеста.
  5. Следующим шагом будет изоляция с чердачной стороны. После этого короб можно заполнить выбранным теплоизоляционным материалом.
  6. По окончанию проводки трубы края проема отделывают декоративным материалом.

Как провести дымоход через деревянное перекрытие

Как вывести трубу в бане через потолок? С этим вопросом сталкиваются многие владельцы домов и бань, оснащенных печами.

При монтаже дымохода в бане, важным моментом является проход трубы через потолок.

Если строение выполнено из дерева, то правильная разделка дымохода становится первостепенной задачей для обеспечения пожарной безопасности.

Только тщательное соблюдение всех установленных норм гарантирует долгую и бесперебойную службу вашего имущества.

Выведение дымохода через потолок

Перед тем как сделать трубу в бане через потолок, рекомендуем ознакомиться со следующими рекомендациями.

Установка переходника, выполненного собственноручно

Можно осуществить проведение дымохода через потолок в бане и без заводских узлов.

Рассмотрим, как изготовить потолочно проходной узел своими руками. Для этого потребуется:

— дымоходная труба;

— материал, выбранный для термоизоляции прохода трубы через потолок бани;

— пластины из металла.

Труба в бане через потолок и крышу устанавливается, следуя описанным ниже рекомендациям.

  • Вырезать в перекрытии отверстие, превышающее размер трубы на 13-18 мм;
  • В сделанное отверстие выводится один край трубы;
  • Изнутри помещения на потолок накладывается пластина;
  • Осуществляется утепление прохода дымохода через потолок. Оптимальным является изготовление теплоизоляции потолочно проходного узла из минерита.
  • Пространство, оставшееся между потолком и пластиной, необходимо также заполнить слоем утеплителя.
  • Пластина крепится с помощью саморезов.

Обдумывая, как установить трубу в бане через потолок, обязательно уделите внимание такому немаловажному фактору, как выбор подходящего места для прохода перекрытия для дымохода. Основная функция переходника — защита от возгорания

Основная функция переходника — защита от возгорания

Его можно установить либо прямо на коньке, обеспечив при этом хорошую тягу и отсутствие скопления осадков; либо рядом с коньком.

Внимание! Никогда не устанавливайте дымоход в месте, где соединяются скаты крыши. Разделка дымохода, установленная своими руками, потребует несколько больше времени, чем приобретенная в магазине, но поможет сэкономить средства, столь необходимые при строительстве

Разделка дымохода, установленная своими руками, потребует несколько больше времени, чем приобретенная в магазине, но поможет сэкономить средства, столь необходимые при строительстве.

Правила техники безопасности

Вероятность существенного повышения давления в канале предусматривает закрытие мест соединений специально предназначенными муфтами. Стыки на стальных трубах целесообразно заделывать термостойкими герметиками. Полная изоляция дымохода способствует появлению правильной тяги.

Сэндвич-панели, обладающие хорошими теплоизоляционными характеристиками, не исключают вероятности перегревания, а возможно, и воспламенения расположенных возле дымовой трубы материалов. Для предотвращения такой ситуации рекомендуется увеличивать слой теплоизоляции на стыках конструкции.

Самодельный проход трубы через потолок бани – пошаговая инструкция с фото

Необходимые материалы:

  • жесть для изготовления короба разделки;

  • минерит;

  • лист нержавеющей стали;

  • лист ГКЛО или базальтокартона;

  • Материал для засыпки короба – керамзит, но может подойти и сухая глина.

Проход трубы в данном примере выполняется на этапе перед чистовой отделкой потолка. Это не принципиально, последовательность операций не меняется.

Иллюстрация Описание
Изготавливается жестяной короб – для шаблона сгибов берется доска, края скрепляют заклепками. Габариты короба соответствуют расстоянию между балками потолка, если их расположение продумывалось с учетом будущего монтажа дымохода. Отступы рассчитываются по нормам, 380*2+диаметр внутренней трубы сэндвича.
С помощью отвеса определяется центр прохождения трубы. Там, где опущенный с потолка груз попадает в центр отверстия для трубы, отмечают точку. Это и будет центр дымохода и узла прохода перекрытия. Над трубой вырезается отверстие. При его разметке учитывается слой минерита, который пройдет по периметру. После его укладки короб должен свободно садиться на потолок.
Полосами минерита прокладываются торцы отверстия, достаточно обеспечить термоизоляцию по краю, там, где металл будет соприкасаться с конструкцией перекрытия.
Жестяной короб не имеет достаточной жесткости, и для сохранения его формы устанавливаются распорки из оцинкованного профиля.
Раскраивается лист нержавейки. До снятия защитной пленки фиксируют точное расположение отверстия под трубу. Диаметр выреза оставляет зазор между трубой и отверстием. Дополнительно готовят декоративный щиток из того же материала, который прикроет место стыка. С помощью ножниц по металлу аккуратно по секторам вырезают центр получившегося круга.
Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик.
Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик.
Вставляют короб на свое место и закрывают отверстие листом нержавейки. Для уверенности в том, что в месте, примыкающем к коробу, потолок не обуглится и не загорится, это делается через лист теплозащиты. Декоративная накладка закрепляется к листу. В результате над печью возле трубы получается надежный и красивый экран.
Последним этапом работы по устройству прохода через потолок бани станет термоизоляция трубы в коробе. Для этого огнеупорный материал засыпается в него до самого верха. Опыт показывает, что и песок, и глина с успехом применялись для этих целей. Но так как размеры короба не слишком малы, предпочтение следует отдать более легкому керамзиту.

Виды потолочно-проходных узлов

Конфигурации могут быть различные, зачастую в частных домах можно встретить круглые и квадратные варианты исполнения. От типа конструкции будет зависеть монтаж, а именно способ крепления приспособления к основе. Пользуются спросом элементы из нержавеющей стали, так как они отличаются высокими показателями срока службы.

Приспособление выполнено достаточно просто, именно поэтому большинство хозяев решаются взяться за создание самостоятельно. Но профессионалы в этом вопросе советуют строго придерживаться всех общепринятых норм, в противном случае система не будет работать максимально продуктивно, а о защите от пожара можно забыть.

Селать самому или купить?

Изготовить потолочный узел можно в домашних условиях, причем он может быть не хуже готового магазинного варианта. Но для этого понадобится время, сноровка и специальный инструмент:

  • ножницы по металлу;
  • болгарка;
  • заклепочник;
  • ручной гибочник и т.д.

К тому же не стоит забывать, что придется не только посмотреть видео или самостоятельно почитать СНиП: надо будет выкроить время и на поход в строительный магазин. Про саму сборку и монтаж пока и речи не идет. Но если все-таки надумаете поиграть в «очумелые ручки», то специально для вас я подготовил пошаговую инструкцию по сборке потолочно-проходного узла.

Примерная цена

Для тех, кто не располагает временем, а выходные предпочитает проводить в семейном или дружеском кругу, собрал актуальные и недорогие предложения потолочных узлов, представленных на рынке.

Дымоход на крыше из металлочерепицы

Обход дымохода металлочерепицей – сложный процесс. Она не гнется как ондулин и ее трудно уложить герметично.

Герметизация включает следующие шаги:

  1. Гидроизоляция крыши заводится на боковые стенки трубы
  2. Позади трубы, на расстоянии 80 см. в гидроизоляционный материал встраивается желоб для отвода влаги
  3. Устанавливается короб в крыше и выводится дымоход
  4. Штробится бороздка для пристенного профиля
  5. Установить профиль. Процесс описан выше
  6. Установить язык
  7. Крыша покрывается металлочерепицей. Вокруг трубы она должна заходить на профиль и на черепицу, обтекающую трубу
  8. Установить фартук. Для металлочерепицы их делают гладкими. Закрепить следует к выступам покрытия саморезами

Какими бывают проходные узлы в потолке

Сугубое внимание обращается на то, чтобы потолочное перекрытие было надежно защищено от возгораний. Средством защиты в этом случае используют разделку потолка, называемую узлом прохода

Проход трубы через потолок может быть реализован своими руками, другим вариантом является использование уже готовой конструкции (подробнее: “Как сделать обвод трубы для натяжных потолков – два проверенных способа”). Промышленные изделия – это металлические короба, оснащенными нержавеющими пластинами (иногда нержавеющая сталь заменена на оцинковку). Центральная часть такого короба оснащена проходом для сэндвич трубы.

На подобные конструкции возлагаются также опорно-формирующие функции для теплоизоляционного слоя, которым заполняют промежуток между дымоходом и балками потолка

При этом важно помнить, что материалом для проходных узлах в банях может выступать только нержавеющая сталь. Оцинковку запрещается использовать потому, что при повышении температуры, что является обычным делом для парилок, она начинает выделять вредные для человека вещества.

Разделка печной трубы на потолке обычно не вызывает значительных сложностей. Первым делом в определенном месте потолка выпиливают квадратные проем – он должен обязательно находиться между балками. Стороны этого квадрата делаются на 1-2 см меньшими, чем размеры декоративной панели проходного узла. Далее следует обязательное изолирование балок и досок. В некоторых случаях утеплитель подбивают при помощи полос из металла. Монтаж дымоходной трубы в частном жилище изделие необходимо зафиксировать на том участке, где будет находиться проход сэндвич трубы через потолок. После этого смонтированную разделку поднимают до нужно уровня. Завершающим этапом данной операции является оформление краев теплоизоляцией, с последующей фиксацией готовой конструкции при помощи саморезов.

Проходные узлы разных изготовителей могут иметь различную форму. В некоторых моделях дымоходные отверстия оснащены металлическим цилиндром, где декоративный элемент по краям может выступать за его пределы. Иногда на узлах имеются наружные бортики, которые окружают отверстие. Изготовляются подобные конструкции из различных материалов – металла, минерита и т.п. Бортики из металла приходится дополнительно покрывать теплоизоляцией. Минерит, в отличие от металла, сам по себе обладает хорошими теплоизоляционными характеристиками.

Монтаж проходов для двухэтажных построек

Если здание двухэтажное, то в этом случае после проведения монтажа на первом этаже необходимо заняться вторым. Как провести сэндвич трубу через второй этаж? Рассмотрим основные пункты проводки сэндвич дымохода через второй этаж:

  1. Как правило, второй этаж бань обустраивается под комнату отдыха. Также прокладка сэндвич дымохода может проходить в частном доме. В таких случаях производится переход с сэндвич трубы на одностенную трубу. Это делается для того, чтобы тепло от дымохода распространялось и обогревало помещения. Переход на одностенную трубу стоит осуществлять на высоте 1 м от пола второго этажа.
  2. Перед проходным узлом чердака проводится переход обратно на сэндвич трубу.
  3. Чердачный проходной узел устанавливается таким же образом, как и предыдущий.
  1. Необходимо провести дымоход через гидроизоляционное покрытие и кровлю. В обязательном порядке необходимо выполнить теплоизоляцию и обустроить защитный фартук, который будет служить гидроизоляцией сэндвич дымохода. Для этих целей могут подойти самодельные фартуки и жаростойкий герметик.

Гидроизоляция после проводки трубы через крышу необходима для того, чтобы влага не проникала на чердак и не стекала по конструкции вниз. При проходе сэндвич трубы через крышу также необходимо соблюдать нормативы, описанные в СНиП.

Требования к выводу печной трубы через крышу и перекрытие

Пошаговая инструкция по выполнению работ проведения труб дымохода через плиты перекрытия и конструкцию крыш – знания, которые пригодятся любому мужчине, решившему выполнить работу своими руками. Работа непростая и требует внимательности и ответственности, ведь от качества зависит сохранность вашего дома и защита его от пожаров.

  • Общие правила и выбор места
  • Схемы вывода дымохода через перекрытие и крышу
  • 1 этаж
  • 2 и более этажей
  • Вывод печной трубы через перекрытие
  • Круглой металлической
  • Кирпичного дымохода
  • Проход через кровлю
  • Проход кирпичной трубы через кровлю
  • Проход круглой трубы через кровлю
  • Разделка печной трубы на крыше
  • Финальные работы

Преимущества и недостатки вывода дымохода через стену

Установка дымохода через стену имеет следующие преимущества.

  1. Её можно провести после завершения строительства дома, а не в его начале.
  2. Ставить дымоходную конструкцию можно самостоятельно, потому что монтаж прост и состоит из нескольких операций.
  3. Так как дымоходное устройство располагается снаружи здания, то доступ к нему открыт, что облегчает ремонт и его обслуживание.
  4. Существует возможность регулировать силу тяги.
  5. Высокая пожаробезопасность.
  6. Исключена утечка газов.
  7. Не требуется проделывать отверстия в кровельном пироге.
  8. Экономия места внутри помещения.

К недостаткам такого дымохода относятся:

  • нарушение эстетичного вида своего дома;
  • потеря тепла. Оно уходит в атмосферу. Требуется качественно утеплить выход через стену;
  • чтобы предупредить попадание воды в трубу требуется установка отливов;
  • необходима дополнительная фиксация дымохода к стене;
  • большое количество изгибов конструкции нарушает тягу и замедляет вывод отработанных газов в атмосферу.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
