Высота дымохода: технологический регламент

Высота и сечение – есть ли связь

Длина канала и его диаметр связаны напрямую. Именно их правильное соотношение позволяет создать достаточную тягу для вывода газовых отходов. Дымоход меньшего размера способствует снижению температуры воздуха, а значит тяговая сила уменьшается. С другой стороны, слишком широкая труба тоже способствует быстрому охлаждению воздушного потока.

Результатом неправильного определения параметров может стать пониженная тяга, конденсат на поверхности и невозможность нормального отопления помещения, одновременно с выводом вредных веществ. Следовательно, на отопительный процесс будет уходить гораздо больше топлива, расходы существенно возрастут.

Какие нюансы стоит учитывать при планировке дымохода

Для разработки идеального проекта невозможно обойтись одними лишь вычислениями и построениями. Дымоход пересекается с внутренними элементами помещения, а это значит, что он наверняка повлияет на планировку. Даже если вы очень сильно хотите произвести его монтаж максимально ближе к коньку, при достижении этой цели вы можете столкнуться с рядом трудностей. И, как правило, в итоге дымоход приходится размещать на большом расстоянии.

То, какая должна быть высота дымохода над крышей, будет зависеть от таких нюансов:

  • интерьер помещения;
  • разновидность дымохода;
  • количество этажей;
  • удобство установки дымаря;
  • возможности доступа для профилактических работ;
  • тип материала, применяемого во время постройки стен и системы стропил;
  • число подключаемых элементов к одному дымоотводу.

Печи в двух- и трехэтажных домах устанавливают одну поверх другой, а их дымоходы располагаются таким образом, чтобы они могли выходить по одной шахте.

Исходя из конструкции, дымоходы бывают таких разновидностей:

  • Стенные. Считаются максимально экономичным вариантом, их просто устанавливать и легко обслуживать. Монтируют такие дымоходы в кирпичные и каменные сооружения, в тех местах, где представляется возможным проложить канал в несущей стене.
  • Коренные. Такие дымоходы возводят отдельно от печи. Такая конструкция является более дорогой, но в некоторых случаях есть возможность установить лишь ее. Их возводят при отсутствии технических возможностей для обустройства стенового канала. Выстраивают коренные дымоходы, как правило, в случае необходимости установки дымоходов в стопы, из бруса или бревна.
  • Насадные. Устанавливают такой дымоход прямо на железобетонном перекрытии печки при обустройстве небольших построек, нуждающихся в грамотном распределении свободного пространства.

Большинство проектировщиков отдают предпочтение применению стояков, то есть дымовых каналов, которые возводятся в процессе постройки стен – они дают возможность в значительной степени сэкономить на строительных материалах. Однако если коробка не имеет капитальной стены, заложить стояки не представляется возможным. Тем не менее, если вы все же решились устанавливать дымовые каналы, то лучше, если они будут расположены предельно близко к коньковому прогону.

Возведение стенового дымохода осуществляется с использованием шаблона-буйка, который со всех сторон обкладывают кирпичом. Он представляет собой особый ящик из дерева, диаметр которого равняется диаметру дымоотвода. Достигнув верхней части шаблона, его перемещают выше, после чего опять обкладывают. Действия продолжают до тех пор, пока не будет завершено возведение несущей стены.

Зачастую, трубы из кирпича размещают с внутренней стороны капитальных стен. Таким образом, достигается более эффективный обогрев дома, удается уменьшить затраты на отопление. Иногда стояки устанавливают во внешних стенах, но такой подход является более затратным и потребует больших усилий при последующей эксплуатации. В случае закладки дымовой трубы во внешней стене, толщина стенки трубы будет большей.

В любом случае, делая трубу во внешней стене, обязательно потребуется определить высоту печной трубы над крышей одним из представленных выше методов. Высота внешней части дымохода, установленного внутри капитальной стены, по стандарту должна равняться 50 см.

Отступ от необработанного конькового прогона и стропил должен составлять 50 см, а от обработанного (защищенного) – на 38 см. Металлические трубы должны быть отдалены от элементов, которые могут подвергнуться возгоранию, как минимум, на 70 сантиметров. Нужно обязательно придерживаться строительных норм при расчете расстояния от дымовой трубы до системы стропил.

Для разработки коренных и насадных труб таких строгих норм не существует. Определяясь с их размещением, больше отталкиваются от архитектурных предпочтений, легкости установки и специфики последующего обслуживания. То, на сколько труба выступает над крышей в данном случае, должно зависеть лишь от предпочтений хозяина, при этом не стоит пренебрегать нормами пожаробезопасности.

Тот отрезок дымохода, который выходит за пределы кровельного материала, нужно будет оштукатурить цементно-песчаным раствором, слой которого должен составлять 2-3 см. В месте, где дымоход проходит через чердачное помещение, его следует побелить для возможности в будущем максимально быстро найти возможную утечку газов и произвести ремонт.

Дополнительные особенности дымохода

Он должен не реагировать на большую температуру. Поэтому в твердотопливном котле устанавливают дымоход, изготовленный из особо термостойких материалов. Когда в таком котле сгорает уголь или дрова, температура дыма намного превышает температуру сгорания газа. Например, температура дыма газового котла не превышает 200 градусов. При сгорании древесины, температура может превышать 300 градусов. Если котел отапливается углем, температура достигает 600 градусов. Иногда происходит скачок температуры. Она начинает повышаться при распалке.

Запрещается проводить распалку камеры горения твердым топливом, бензином, а также другими горючими веществами. Этот вариант может стать причиной возгорания сажи из-за прогоревшего дымохода. Категорически запрещается подобным образом пытаться удалить загрязнения.

Расчет диаметра и высоты трубы

Для того чтобы максимально правильно рассчитать диаметр и высоту трубы, необходимо заранее продумать, из какого материала она будет сделана, на каком виде топлива будет работать отопительное устройство, так как топочные газы различных энергоносителей имеют разную температуру, а это необходимо обязательно учитывать при возведении конструкции.

От диаметра трубы, ее внутреннего сечения, а также конструктивных особенностей самого дымохода зависит функциональность отопительного оборудования любого дома. Некорректно выбранные диаметр и высота трубы незамедлительно скажутся на работоспособности котла, камина либо печи.

Иногда такие оплошности можно исправить только посредством полного демонтажа и повторной установки каналов.

Все отопительные агрегаты, которые в процессе эксплуатации выделяют топочные газы, требуют обустройства системы вентиляции, а в связи с тем, что строить отдельно вентканалы и дымоход достаточно нерентабельно, эти две системы, как правило, соединяют в единое целое.

Правильно рассчитать диаметр и длину трубы – не самая простая задача, но и с ней можно справиться самостоятельно, если задаться целью.

Высота дымохода над крышей

Для того чтобы правильно рассчитать этот параметр, необходимо обязательно учесть:

  • Где именно будет располагаться на крыше дымоходная труба относительно конька.
  • Угол наклона кровельных скатов.
  • Наличия либо отсутствия рядом с крышей деревьев или строений, более высоких, чем сам дом.
  • Интенсивность ветровых нагрузок и высоты снежного покрова, характерную для данной местности.

Если труба на крыше располагается на расстоянии около 0,5 м от конька, то минимальная высота этого элемента над уровнем прогона не должна быть ниже 0,5 м. Эта высота считается оптимальной, так как в этом случае значительно экономится материал на возведение конструкции дымохода.

Помимо этого, в таких местах не наблюдается значительного скопления снега в зимнее время, что снижает риск возникновения кровельных протечек.

Расчет диаметра и высоты конструкции осуществляется с учетом основных требований строительных норм и правил, а также заявленных рекомендаций изготовителей отопительного оборудования.

После выбора длины и диаметра дымохода необходимо определиться с местом его установки. Длина трубы, в независимости от ее диаметра, от колосников и до прохода через крышу не должна быть ниже 5 м.

В том случае, если мы имеем дело с плоской крышей, то вне зависимости от диаметра, длина трубы от крыши до оголовка не должна быть меньше 0,5 м.

Когда дымоходный канал устанавливается на строении со скатной кровлей на расстоянии от конька крыши  равном 1,5 м, то высота дымоходы не должна быть ниже 0,5 м относительно прогона или ограждающей кровельной конструкции. Если же труба располагается от 1,5 и до 3 м от конька, то она должна быть не ниже прогона или ограждающего парапета.

В том случае, когда дымоход устанавливается от конькового прогона на расстоянии, превышающем 3 м, то его высота может быть определена при помощи проведения воображаемой линии относительно горизонта под углом 10 градусов.

Когда рядом с домом находятся более высокие сооружения, а в качестве энергоносителя выступают дрова, то труба должна быть выше строений. Вентканалы, установленные совсем рядом с дымоходом, могут иметь с ним одинаковую высоту.

Дымовые трубы

На что влияет дымовая труба

Как мы упоминали выше, высота дымовых труб влияет на множество аспектов работы отопительной системы. Однако для нас ключевыми будут такие моменты как КПД котла (если проектирование дымовых труб здания было проведено с ошибкой – возможно снижение КПД от 95 до 60%) и расход топлива.

Вот почему, приступая к обустройству отопительной системы, необходимо учесть не только номинальную высоту дымоходной трубы, но и материал, из которого она будет изготовлена, и ее сечение, и конфигурацию. Да и расположение дымовой трубы проект должен определять с учетом того, какое отопительное устройство используется – котел, печь или камин.

https://youtube.com/watch?v=APG7VLXArMI

Выбор высоты трубы

И все же, говоря о тонкостях обустройства дымохода, нельзя обойти самый главный вопрос  — какой высоты должна быть дымовая труба?

С одной стороны, все просто: выше труба – больше тяга. Однако, если сделать слишком высокую дымовую трубу – возрастет аэродинамическое сопротивление движению образующихся в котле или печи продуктов сгорания. Дым движется вверх медленнее, постепенно остывает, отдавая свою теплоту стенкам трубы.

В результате снижения температуры масса продуктов сгорания увеличивается – и соответственно, уменьшается тяга. Вот почему даже самая высокая дымовая труба не является гарантией устойчивой тяги.

Дымовая труба на наклонной крыше

Также нужно учитывать, где именно расположена дымовая труба. Если дымоход находится ниже уровня конька крыши, то тяга будет непостоянной, так как на нее будет очень сильно влиять направление ветра.

Именно поэтому СНиП 2.04.05-91 выдвигает к высоте дымовых труб следующие требования:

  • Высота трубы, начиная от колосниковой решетки до устья трубы должна быть не менее 5 метров, а желательно – 6 метров и более
  • Труба, расположенная на плоской кровли без большого парапета, должна быть не менее 0,5 м высотой
  • Труба, расположенная на расстоянии до 1,5 метра от конька или парапета, должна минимум на 0,5 м возвышаться над их уровнем
  • При расположении трубы дымохода на расстоянии от 1,5 до 3 метров от конька или парапета ее устье должно быть на уровне этих элементов кровле
  • Если труба расположена дальше, чем в 3 метрах от конька – ее устье может быть расположено не ниже линии, проведенной от конька вниз под углом в 10 градусов к горизонтали

Выбор высоты дымохода

Хомут для растяжек

Однако правильный выбор высоты трубы – это только полдела. Трубу выбранной высоты необходимо еще и правильно установить.

Техника возведения дымовой трубы зависит от материала, который будет использован, однако для любой дымовой трубы будет справедливым следующее требование: если высота трубы над уровнем кровли (от подножья трубы до ее устья) превышает 1,2 м, обязательной является установка растяжек. Для закрепления растяжек на саму трубу надевается специальный хомут, а противоположные концы растяжек надежно закрепляются на крыше.

Расчетное определение высоты дымовых труб

Итак, мы подошли к вопросу, который волнует многих начинающих строителей — как рассчитать высоту дымовой трубы?

Когда проводится расчет высоты трубы, необходимо учитывать следующие факторы:

  • Коэффициент, показывающий уровень рассеивания продуктов сгорания в атмосфере
  • Коэффициент, показывающий скорость оседания продуктов сгорания
  • Масса выделяемых продуктов сгорания за единицу времени
  • Количество труб

Далее все эти данные подставляются в уравнения, определяющие высоту трубы, достаточную для обеспечения требуемой тяги. Однако высокая сложность данных уравнений делает такой расчет крайне трудоемким.

Труба выше конька

Альтернативой данным расчетам (к слову, производить их должны все-таки профессиональные теплотехники) может стать использование программ-калькуляторов для определения высоты дымовых труб.

В интернете существует множество как онлайн-, так и оффлайн-версий подобных программ, которые за несколько секунд могут произвести расчет дымовой трубы, и предоставить вам все необходимые для работы параметры.

Как видите, верное определение высоты дымовой трубы является необходимым условием оптимальной роботы дымохода, да и всей отопительной системы в целом

Поэтому, если вы хотите, чтобы в вашем доме было тепло, а дымоход работал «как часы» — уделите пристальное внимание рекомендациям которые приводятся в этой статье

Общие требования

Существует немало требований общего характера, которые влияют на такой критерий, как высота трубы от конька

Например, обязательно принимаются во внимание расположенные рядом сооружения или высокие деревья. В этих случаях учитывают влияние на дымоход расположенных вблизи высотных зданий следующим образом: формируют так называемую «зону ветрового подпора»

Придётся дымоход удлинять минимум на 50 см для того, чтобы выйти из ветровой зоны и избавить её от попадания дыма от сгоревшего топлива в печах.

Аналогичные требования для печной трубы применяются в тех случаях, если её обустраивают в подсобном помещении, примыкающем непосредственно к зданию жилому. Основной вывод в таких ситуациях будет следующим: оголовок дымохода должен превышать по высоте зону ветрового подпора. Получаем вывод: минимальная длина трубы и её диаметр зависят от места, где располагается дымоходный канал, от особенностей крыши и расположенной в непосредственной близости территории.

Существуют несколько разных подходов для определения высоты дымохода для дома с плоской и скатной крышей.

Для плоской крыши этот параметр устанавливается так:

  • минимальное значение высоты над кровлей составляет 120 см (это при отсутствии на ней парапетов и прочих заграждений);
  • высота трубы над коньком плоской кровли должна быть увеличена в тех случаях, когда на ней есть заграждения (оптимально добавить ещё 1 м);
  • определённые особенности возникают и тогда, когда на крыше располагается вентиляционная труба. Необходимо, чтобы дымоход был выше по высоте на 0,5 м и был отдалён от системы вентиляции не менее, чем на 5 м.

Для двускатной крыши приняты несколько иные стандарты и требования. На первое место выходит фактор удалённости от ската дымовыводящего канала:

  • минимальное значение составит 50 см, если дымоход размещается ближе 1,5 м от конька;
  • если он удалён на дистанцию в 1,5-3 м, то его высота должна быть такой же, как и наибольшая высота крыши;
  • если удаление дымоотводящего канала составляет более 3 м, тогда конёк и дымоход должны образовывать линию с углом в 10 градусов.

Для крыш со сложной геометрией, например, четырёхскатных, расчёты лучше оставить специалистам, поскольку они значительно усложняются.

Для эффективной работы печи и отопления здания, нужно правильно выбирать конструкцию дымохода. Рассмотрим несколько наиболее популярных:

  • кирпичный, самый простой и сохраняющий тепло. Однако сложен в изготовлении;
  • на основе асбестоцемента. Простой и недорогой, но быстро способен терять тепло;
  • стальной, двухконтурный. Один из часто встречающихся по совокупности своих показателей;
  • керамический. Много весит и стоит дороже, зато обладает защитным слоем.

При самостоятельном обустройстве дымоходной трубы важно придерживаться рекомендаций опытных печников и строителей. Основные из них сводятся к следующему:

Для кирпичных дымоходов особенно важно добиться гладкой внутренней поверхности и отсутствия ощутимых швов в местах соединений.
Установка асбестоцементных и металлических конструкций выполняется с самого начала строго вертикально.
Для любых типов дымоходных труб необходима регулярная чистка от остатков сажи и нагара.
Чтобы снизить нагрузку от кирпичной конструкции, в нижней части трубы делают переход на более лёгкие материалы.
При определении сечения дымохода нужно отталкиваться от мощности отопительного оборудования и других его технических характеристик.
Колпаки на самом верху конструкции защитят от попадания внутрь птиц, насекомых и разнообразной грязи.
Если высота дымохода превышает 1,2 м, понадобятся дополнительные крепёжные элементы для всей конструкции в целом.

Методика самостоятельного расчета

Какой высоты должен быть дымоход? Этот параметр регламентируется СНиП 2.04.05-91 (с оригиналом документа можно познакомиться здесь).

Согласно данному документу:

  • минимальная высота дымоотводящего канала от колосника до оголовка составляет 5 м;
  • оптимальная высота – 6 м.

Параметры, влияющие на высоту дымохода

Как рассчитать высоту дымохода? Специалисты рекомендуют пользоваться следующей формулой.

Как самостоятельно вычислить высоту дымового канала

Исходя из представленной формулы, можно определить параметры, которые существенно влияют на высоту дымоотводящей трубы:

  • метеорологические условия окружающей местности (параметр А). Для северных районов значение коэффициента принимается равным 160. Для других районов значение можно найти в описательных документах;
  • масса вещества, проходящего через трубы за единицу времени (Мi). Данные можно определить на основании документации, прилагаемой к отопительному оборудованию;
  • скорость оседания частиц, образующихся в результате горения (F). Для золы при дровяном отоплении данный коэффициент принимается равным 25, а при использовании электрического нагревательного прибора F=1;
  • концентрация различных веществ в газе, который следует вывести (Спдкi и Сфi). Показатели берутся из описательной характеристики отопительного оборудования;
  • объем выводящего газа (V);
  • разница между температурой поступающего воздуха и выходящего из трубы (Т).

Произвести расчет самостоятельно достаточно трудно, поэтому рекомендуется обращаться за помощью к специалистам.

Оптимальная высота трубы на крыше

Высота дымохода над крышей также определяется СНиП 2.04.05 и формой крыши. Регламентируется данный показатель следующим образом:

  1. Для плоской крыши высота дымоотводящей трубы определяется так:
    • при отсутствии парапетов и иных устройств минимальная высота дымовой трубы над кровлей составляет 120 см;
    • при наличии защитных бордюров и иного оборудования длина трубы должна быть увеличена. Рассчитать параметр можно, увеличив максимальную длину оборудования на 1 м;
    • если на крыше располагается вентиляционная труба, то высота дымоходного канала должна быть на 50 см больше высоты вентиляционного канала. При этом следует учесть, что дымоотводящая труба должна располагаться минимум в 5 м от вентиляционной шахты.

Определение высоты дымоотводящего канала для плоской крыши

  1. Какая высота дымохода должна быть на скатной крыше? Параметр следует определять исходя из месторасположения дымовыводящего канала, а именно от его удаленности от конька крыши, то есть:
    • если труба от отопительного прибора выходит ближе 1,5м от конька крыши, то ее минимальная высота должна составлять 500 мм;
    • высота дымохода от конька при удалении трубы на расстояние 1,5 – 3 м должна быть равна максимальной высоте крыши;
    • если дымоотводящий канал выходит на крышу на расстоянии более 3 м от конька, то между горизонтальной линией конька и окончанием дымохода должен образовываться угол в 10º.

Определение длины дымового канала для скатной крыши

Высота дымовой трубы на крыше зависит от ее месторасположения и определяется нормативными документами.

Высота дымохода над коньком также определяется на основании сторонних факторов, таких как расположенные рядом высокие деревья или строения. При наличии сторонних помех образуется так называемая зона ветрового подпора, в которой невозможно обустроить тягу, достаточную для корректной работы отопительного прибора. Для улучшения тяги требуется минимум на 50 см увеличить высоту трубы для выхода из ветровой зоны.

Как рассчитать длину дымохода при наличии высоких предметов рядом с домом

Аналогичная ситуация складывается при установке отопительного оборудования в подсобном помещении, расположенном в пристройке к основному дому.

Расчет высоты трубы при расположении прибора отопления вне основного дома

Для улучшения тяги в дымоходе важно, чтобы оголовок дымовыводящего канала располагался выше зоны ветрового подпора. О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео

О том, как правильно рассчитать высоту дымовыводящей трубы в зависимости от вида крыши и места расположения канала, а также при образовании ветрового подпора можно посмотреть на видео.

Определение высоты дымового канала необходимо для корректной работы отопительного оборудования. Произведение расчетов желательно доверить опытным специалистам, так как неправильное определение параметра может привести к непоправимым последствиям и нанести вред не только имуществу, но и здоровью окружающих людей.

Правила выбора сечения дымохода

Сечение для цилиндрического дымохода камина рассчитывают по отношению к размеру топки в пропорциях 1:10, а сечение квадратного кирпичного сечения 1:1,5.

 Диаметр дымохода не может быть меньше размера поддувального отверстия. Помните, соблюдения этих размеров напрямую влияет на работу системы отопления. При теплоотдаче 300 Ккал в час сечение не может быть менее 140*140 миллиметров.

 Устройство дымохода

 В идеале труба должна устраиваться без выступов, с соблюдением строгой вертикали.

Допустимое вертикальное отклонение может составлять не более, чем 30 градусов на метр. Тем не менее, оно не должно менять внутреннего сечения и быть резким. Если дымоход предусмотрен из кирпича, кладку надо делать плотной, а внутреннюю поверхность — максимально ровной и гладкой, без выступов затвердевшего раствора.

Оптимальное решение — вертикальное расположение дымохода

Дымоход в своей нижней части должен иметь карман с дверцей, который позволит очистить его от сажи. Его глубина не может быть меньше 20—30 см.

В междуэтажных перекрытиях вокруг трубы устраивается противопожарная изоляция — при деревянной системе перекрытия, она составляет не меньше 20—30 см; при бетонных — не меньше 5—7 см.

Расчет высоты дымохода над коньком крыши

 При расчете правильной высоты дымохода учитывают внутренние и внешние факторы. Это необходимо для того, чтобы в нем создавалась необходимая тяга, а от нее будет зависеть эффективность отопления.

Часть дымохода, выступающего над кровлей, называют оголовком.

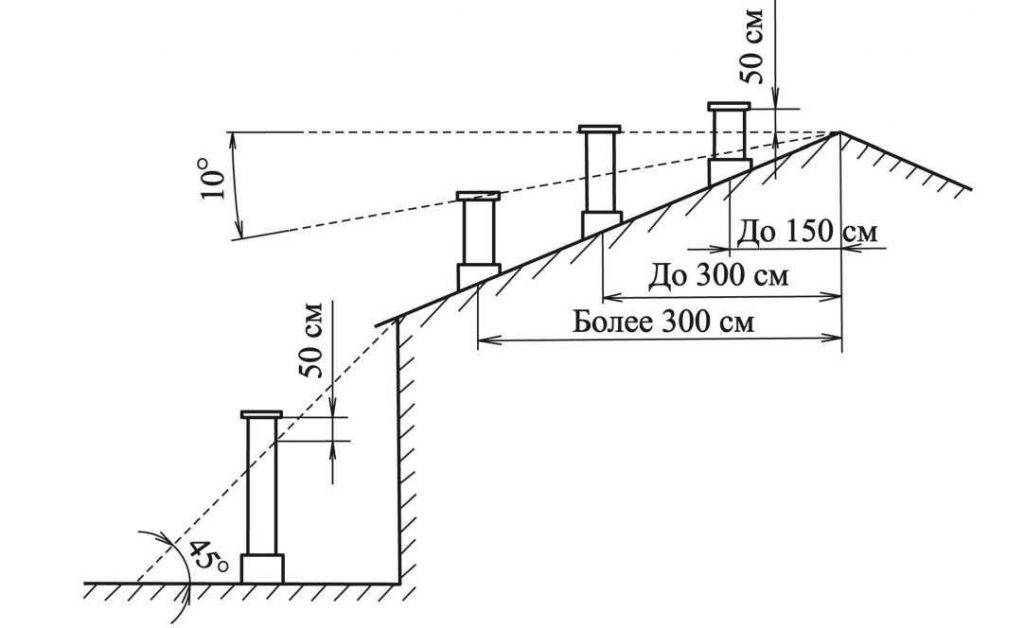

Схема расположения дымохода относительно конька крыши

  • Если он располагаться на расстоянии до полутора метров (по горизонтали) от самой высокой точки крыши, то он должен подниматься над коньком на 50 см минимально.
  • Если труба выходит на крышу на расстоянии от полутора до трех метров (по горизонтали) от конька, то высота ее должна равняться его высоте.
  • При условии расположения трубы на расстоянии 4,5 метров от конька, верхних ее обрез располагают ниже его под уклоном в 10 градусов.
  • Нужно учесть, что всегда оголовок должен подниматься над покрытием крыши не ниже, чем на полметра.
  • Если дымоход делают в доме с плоской кровлей, высота его над ней должна составлять, как минимум, два метра.

Краткий итог — главные требования к трубе дымохода

 Итак, чтобы дымоход нормально функционировал и был безопасен, при его проектировании, постройке и в процессе эксплуатации необходимо соблюдать следующие требования:

  • его высота над кровлей и по отношению к коньку — согласно установленных норм;
  • кирпичная кладка дымоходов ложится с максимально возможной плотностью;
  • размера сечения канала на протяжении всего дымохода должен быть выдержан в соответствии с расчетом относительно габаритов топки;
  • строгое соблюдение при строительстве его вертикали и допустимого уклона;
  • применение для его постройки исключительно безопасных,разрешенных для таких условий материалов;
  • обеспечение постоянной хорошей тяги и тщательный контроль за ней;
  • устройство над оголовком зонта, для предотвращения попадания осадков и мусора, заселения птиц;
  • своевременная очистка дымоходного каналаот скапливающейся сажи и попавшего мусора.

Несколько дельных советов можно получить, ознакомившись с приложенным к статье видеосюжетом:

Лучшим вариантом при устройстве дымохода будет обращение для составления квалифицированных расчетов к специалистам. По возможности,и работу по монтажудымохода лучше поручить опытному мастеру. От того, как будет работать этот важнейший элемент системы отопления, будет зависеть не только корректная работа печи или обогревательного прибора,но и, в первую очередь, жизнь и здоровье обитателей дома.

Разгонный участок дымовой трубы

В случае с использованием разгонного участка, подключение твердотопливного котла к дымоходу может производиться вертикально или горизонтально. Сразу после начального короткого патрубка или тройника будет идти не менее 1 метра разгонной вертикальной трубы. Она служит для того, чтобы «запускать» тягу. Далее вы можете уже устанавливать горизонтальные участки и ответвления, но не более 0,5 метра в длину.

Если на выходе из котла или печи установить сразу длинный горизонтальный участок до 0,5 метра в длину без предварительного «разгона», то можно на небольших диаметрах дымовой трубы (95-120мм) получить недостаточную тягу. К чему это приведет – писалось выше.

Вообще, расчет дымохода для твердотопливного котла производится инженерами завода на стадии проектирования котлового оборудования. А нам, как пользователям, остается только следовать заводским рекомендациям.

Расчет высоты дымохода

Еще один важный вопрос, который следует решить в процессе проектирования, – какой длины должен быть дымоход? Для ответа на него следует соединить воедино и проанализировать несколько факторов.

Как известно, теплый воздух поднимается вверх. При этом, до тех пор, пока он находится в трубе, он остается теплым, а, значит, продолжает подниматься. Как только он покидает пределы дымохода, то сразу же остывает и прекращает подъем. Таким образом, чем дольше времени дым будет находиться внутри трубы, тем выше будет его температура, и тем больший его объем будет подниматься вверх, создавая тем самым тягу. Получается, что объем дымохода напрямую влияет на количество устремляющегося вверх и создающего тягу воздуха. Объем, в свою очередь, зависит как от высоты, так и от размеров внутреннего сечения трубы.

Исходя из всего вышесказанного получается, что при наличии, допустим, пятиметрового цилиндрического дымохода, достаточно увеличить его внутренний диаметр, чтобы улучшить тягу. В действительности же это не так. В связи с увеличением внутреннего диаметра остывание дымовых газов в трубе будет происходить значительно быстрее. Этот эффект можно сравнить с переливанием горячего чая из чашки в плоское блюдце.

Если уменьшить диаметр дымохода, одновременно с этим увеличив его высоту, то воздух будет медленней остывать, что обеспечит сильную тягу. Однако дело в том, что чрезмерная тяга в буквальном смысле выбрасывает на ветер деньги, потраченные на топливо. Из-за сильного потока свежего, холодного воздуха эффективность отопительного прибора сильно пострадает, на прогрев системы отопления будет уходить значительно больше времени и, соответственно, топлива. Если переборщить с высотой дымохода, а внутренний диаметр сделать чересчур маленьким, то тяга, вероятнее всего, ухудшится (прочитайте: “Как увеличить тягу дымохода”).

Расчет диаметра дымохода и его высоты должен производиться в соответствии с рядом правил, а также с учетом технических характеристик материалов и самого здания. Для более точного расчета высоты можно воспользоваться специальными программами, которые сводят вероятность ошибки к минимуму. Труба дымохода не должна находиться ниже уровня конька, так как это приведет к образованию завихрений.

На определение высоты дымохода над коньком непосредственное влияние оказывает расстояние от дымохода до условной линии, проходящей через конек. К примеру, если это расстояние не превышает полутора метров, то дымоход должен возвышаться над коньком минимум на полметра. Чем больше расстояние дымохода от стены и от вертикальной линии конька, тем меньше может быть его высота. Если говорить о расстоянии дымоходной трубы над скатом крыши, то оно должно составлять по крайней мере полметра (читайте подробную статью: “Какой высоты должен быть дымоход”).

Основные правила установки дымохода

Установку газового котла следует проводить только когда соблюдаются все правила установки дымохода.
Необходимо соблюдать правильность подбора параметров дымохода, от которых зависит и дальнейшая работа газового котла.
Важно, чтобы все монтажные работы выполняли высококвалифицированные работники, соблюдая при этом все правила пожарной безопасности.
Необходимо следовать всем рекомендациям производителя.
Необходимо выбирать диаметр дымоходного канала такого же диаметра, как у самого устройства или возможно немного больше.
Воздушный поток в дымоходном канале должен иметь скорость 10-25 метров в секунду (НПБ-98).

Вывод прямоугольных и квадратных труб

Дымоход печей и каминов, выполненных из кирпича, чаще всего квадратной или прямоугольной формы, поэтому для его вывода на кровлю пользуются другими способами. Эту задача для опытного печного мастера, а не домашнего умельца, потому что в процессе используется особая техника кладки. Когда дымоход приближается к крыше, в ней вырезают отверстие соответствующего размера с припуском 2-5 см, через которое печник выводит трубу на крышу. Хотя жаростойкий кирпич прекрасно удерживает тепло внутри трубы, с внутренней стороны проход обкалывают асбестовыми листами для защиты стропил от возгорания.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
