Виды дымоходов
Дымоходные трубы из кирпича могут быть двух видов: коренного и насадного. В каждом случае для возведения выбирается один из них, тот, который подходит для конкретной печи.
Коренные дымоходы отличаются от насадных тем, что возводятся не как продолжение печной конструкции, а автономно, рядом с местом, где будет установлена печь, а затем соединяется с ней патрубком.
Типичный коренной дымоход
Это дымоотводное сооружение подойдет для чугунных и кирпичных отопительных приборов, причем к одному коренному дымоходу могут быть подсоединены даже две или три печи. Естественно, в этом случае он по своему внутреннему сечению должен соответствовать необходимым параметрам для определенного количества подключенных к нему приборов отопления.
Если устанавливается коренной дымоход, к которому будет подводиться патрубок от чугунной печи или котла, работающего на газе, то, возможно, потребуется установка вовнутрь дымоходного канала трубы из металла.
Коренной дымоход устанавливают на фундамент, отдельный от общедомового и печного. Глубина котлована для фундамента должна составлять не менее 30—50 сантиметров, в зависимости от высоты и ширины дымохода, а также его периметр должен быть больше основания конструкции дымохода на 12—15 сантиметров.
Насадная труба дымохода — это продолжение конструкции печи, являющееся ее неотъемлемой частью. Такая труба предназначена для отведения отходов горения только для одной печи, продолжением которой она является.
Дымоход надсадного типа
Дымоход из керамических труб — универсальное решение для котла в частном доме
Дымоходы из специальных дымоходных керамических труб могут применяться для всех типов котлов. Материал устойчив к высоким температурам и к любым агрессивным химическим соединениям, которые могут образоваться в дымоходе при сгорании разных видов топлива.Этот тип дымохода самый долговечный. Керамические трубы дымоходов различают по допустимой максимальной температуре отходящих газов.
следует использовать трубы с допустимой температурой отходящих газов 600-650 град.С, стойкие к возгоранию отложений сажи в трубе и предназначенные для работы в сухом состоянии.
Для газовых котлов и котлов на жидком топливе
применяют дымоходные керамические системы с допустимой температурой газов 400-450 град.С, предназначенные для работы в мокром состоянии — оборудованные конденсатоотводчиками.
Керамическая труба и теплоизоляция вокруг впитывают влагу и поэтому должны снаружи вентилироваться.
Назначение и условия работы дымоходной системы указаны в прилагаемой документации производителя.
Гладкая поверхность трубы и круглая форма дымового канала обеспечивают устойчивость стенок к загрязнению и удобную очистку.
Блочные дымоходы из керамики
Блоки для возведения трубы используются из легкого бетона.
- Их соединяют благодаря вертикальному армированию.
- Во внутреннюю часть блочной конструкции помещают трубу из керамики, её оборачивают огнеупорной теплоизоляцией.
Преимущества и недостатки каминных дымоходов из керамики
К преимуществам можно отнести следующие характеристики:
- особенность быстрого монтажа – лёгкость сборки;
- обеспечивает высоким КПД;
- длительный срок эксплуатации;
- имеется разнообразие блоков для возведения нужной конструкции и уже предоставленные отверстия для дымохода;
- с лёгкостью прочищается дымоотводящая труба, благодаря имеющемуся отверстию;
- в нижней части трубы имеется отверстие для выхода конденсата.
У блочных конструкций есть недостатки, такие как:
- высокая стоимость;
- долгая доставка из-за границы.
Дымоход, располагающийся с одной из сторон печи
Такой дымоход часто называют коренным. Если говорить о конструкции, то данный вариант возводится вблизи печи, соединяясь с ней, или же пристраивается к ней. Особенностью такой разновидности является то, что она может быть использована для чугунных печей, в отличие от предыдущего варианта.
Также стоит отметить то, что ее можно использовать сразу для нескольких печей: если такой дымоход проходит сразу через несколько этажей, то на каждом из этих этажей к нему могут быть пристроены печи.
При использовании данного типа дымового прохода важно точно подобрать все размеры, иначе он попросту не выдержит нагрузки и не будет эффективно работать. Также не забывайте про чистку дымохода печи.
Как правильно расположить дымовой канал
О расположении дымового канала желательно позаботиться еще на стадии проектирования или строительства дома. Это позволит свести к минимуму затраты времени и материалов на сооружение шахты для дымохода, его герметизацию и облицовку.
Если устройство камина планируется уже в процессе эксплуатации здания, необходимо обратиться к инженеру, чтобы тот разработал схему расположения камина и дымохода с учетом особенностей планировки дома.
Если дымоход будет расположен внутри здания, желательно устанавливать его в теплом помещении. При установке возле холодной несущей стены или снаружи дома его необходимо утеплить.
Дымосборник камина должен быть строго вертикальным, т.е. находиться на одной оси с топкой. Ось дымохода также должна совпадать с осью дымосборника. Чтобы убедиться в корректной установке конструкции, необходимо воспользоваться отвесом или уровнем.
Самодельная печь длительного горения из металла
Из материалов нам понадобится:
Элементы самодельной печи
- Круглая бочка, которая будет служить корпусом печи. Не используйте старую бочку со следами коррозии – такая печь не прослужит долго. Бочка должна иметь толстые стенки, чтобы выдерживать большую температуру.
- Стальная труба.
- Строительный уровень и маркер.
- Молоток.
- Ножовка по металлу.
- Киянка.
- Швеллер.
- Топор.
- Лист стали.
- Сварочный аппарат.
Процесс работы будет связан с определенным шумом и грязью, поэтому такую печь лучше собирать на улице или в гараже.
Определяем место размещения самодельной печи.
Учитывая ее низкие внешние качества, лучше использовать для этого нежилую зону. Если же дача оборудована всего одной комнатой, то печь можно расположить в углу, создав небольшой декоративный экран, закрывающий конструкцию.
Возьмите металлическую бочку и с помощью маркера нанесите в верхней части разметку, по которой необходимо будет отрезать верхушку. Сразу определите, какой объем бака нужен для закладки дров. Чем большее количество дров вы заложите, тем дольше печь будет прогорать.
- С помощью болгарки снимите верхнюю крышку бочки.
- Из кусков арматуры вырежьте «ножки» для бочки и приварите их к основанию. Убедитесь, что бочка находится в идеально горизонтальном положении.
Теперь приступаем к изготовлению патрубка дымохода. Для этого в верхней части бочки выполните разметку под вывод трубы и вырежьте с помощью болгарки.
- С помощью листовой стали выполните трубу диаметром 100 мм и приварите к кругу.
Приступаем к изготовлению прижимного устройства, с помощью которого дрова будут медленно тлеть. Используем для прижимной крышки отрезанную верхушку бочки.
Только предварительно с нее нужно срезать боковину. Получится стальной круг. С помощью дисковой насадки на болгарку обточите этот круг со всех сторон — он должен плавно входить вовнутрь бочки.
- Выполняем по центру этого круга отверстие, диаметр которого равен диаметру стальной трубы.
- Возьмите швеллер и сделайте на нем разметку для 4 частей, которые, подобно лопастям будут приварены к стальному кругу крышки.
- Нарежьте швеллер на 4 части болгаркой и приварите их на одинаковом расстоянии по диаметру стального круга.
Привариваем стальную трубу по центру прижимного круга.
Из листа стали выполняем крышку для бочки, предварительно выполним разметку в соответствии с необходимым диаметром. По центру крышки делаем отверстие под трубу прижимного устройства.
Выполняем дверцу для загрузки топлива, которая, в отличие от стандартной печи, будет находиться в верхней части корпуса. Дверцу можно купить заводского изготовления, а можно выполнить самостоятельно, приварив ее к бочке.
- Ниже отверстия для загрузки топлива выполните разметку еще под одну дверцу, через которую будете проводить систематическую чистку печи от сажи. Не делайте ее слишком большой – достаточно будет, чтобы проходила рука.
После того, как печь готова — нужно выполнить под нее отдельное основание из кирпича, обеспечить противопожарную безопасность примыкающих стен и установить конструкцию.
Учитывая небольшой вес стальной конструкции, нет необходимости строить отдельный фундамент под печь. Достаточно будет выложить основание из кирпича, которое превосходит по размерам саму печь.
Подключаем самодельную печь к дымоходу.
Здесь действует одно правила – надевайте секции трубы друг на друга в обратном направлении движения дыма.
В принципе, на этом можно считать конструкцию готовой к эксплуатации. Но в процессе топки вы можете заметить, насколько сильно разогреваются стенки печи. Поэтому, для удобства пользования и обеспечения безопасности жизнедеятельности, лучше обустроить защитный экран.
Защитный экран из кирпича
Защитный экран можно сложить из кирпича. Для этого подойдёт обычный красный кирпич, который следует выложить на расстоянии 10-15 см от стен печи. Кирпичный экран, кроме защиты, будет увеличивать теплоотдачу даже после прекращения горения печи.
Если вы планируете самодельную печь длительного горения установить в отдельной котельной, подключив к ней систему отопления, то в установке защитного экрана из кирпича не будет никакого смысла.
Рекомендуем ознакомиться
- Ремонт дымовой трубы
- Нержавеющие дымовые трубы
- Дымовая труба котла
- Стальные дымовые трубы
- Высота дымовой трубы
- Дымовая труба сэндвич
- Металлические дымовые трубы
- Вантовые оттяжки дымовой трубы
- Мачты для дымохода
- Дымовые трубы для котельных
- Как рассчитать дымоход
- Типовые проекты и чертежи дымовых труб
- Промышленные дымовые трубы
- Расчет дымовой трубы
Промышленные дымовые трубы – сложные специальные сооружения башенного типа. Выполняя проектирование дымовых труб, мы учитываем условия работы на разных режимах, воздействие уходящих газов, влияние сейсмических воздействий, ветровых нагрузок (по СНиП 2.01.07-85), а также архитектурно-композиционные и другие требования. Мы разработали и осуществили монтаж для десятков проектов промышленных дымовых труб, имеем нужное высокотехнологическое оборудование и выполняем все работы по СНиП и ОНД.
Выбор дымохода
Неправильно подобранный размер дымохода для камина или печи, приводит к нарушению циркуляции воздуха, вызывая нежелательные последствия: перерасход топлива, задымление угарными газами, высокой вероятности возникновения пожара, низкой продуктивности работы отопительного устройства. Чтобы это исключить, труба должна подбираться правильно.
Конструкция современных печей-каминов предусматривает наличие отверстия для топки и вывода продуктов сгорания.
Отверстие для удаления дыма оснащено патрубком. У каждой печи диаметр дымоотвода различный
При монтаже, важно, чтобы размер трубы был таким же, как имеющееся отверстие на печи-камине
Если топка имеет нестандартные размеры, то диаметр сечения трубы подбирается больше сечения выводного патрубка. Конструкция обеспечит нормальное выведение продуктов сгорания.
- Диаметр не должен быть меньше выводного патрубка. В противном случае продукты сгорания не будут выводиться наружу.
- Обязательно ознакомиться с инструкцией производителя.
- Без необходимости, диаметр трубы увеличивать не стоит. Такая необходимость возникает только при установке печи, имеющей нестандартный размер топки.
Выбирая дымоход для печи-камина, обязательно учитывается материал, из которого будет выполнен. Дымоход из кирпича – классический вариант, монтируемый с давних времен. Решив строить из этого материала, стоит учитывать, что не каждый сорт кирпича предназначается для такого типа конструкции: большинство силикатных материалов не выдерживают высоких температур и быстро разрушаются. Лучше отдать предпочтение модульным конструкциям. Они изготавливаются по технологии «труба в трубе». Такие модели изготавливаются из нержавеющей стали, выдерживающей большие температуры.
Если температура в отопительной системе не поднимается выше 300 С, то допускается монтирование дымоотвода из асбестовой трубы. Однако гарантировать идеальные условия работы печи, не может даже производитель.
Материалы и инструмент
Для возведения дымоотвода камина, применяется керамический кирпич М 75 или М 50. Его размер составляет: длинна 25 см, ширина 12 см, высота 6,5 см.
Цельный кирпич – имеет малый объём пустот около 12 %.
Кирпич пористый, пустотный или облегченный — эти материалы применять в строительстве дымохода запрещено!
- Приготовление раствора для возведения конструкции в помещении включает в себя смесь: цемент + песок + глина.
- В открытом пространстве – на крыше, делают: цемент + песок, без глины.
- Оштукатуривание внутренней части трубы не рекомендуется.
Специалисты рекомендуют использовать керамический цельный или шамотный кирпич. Они отличаются друг от друга тем, что они выдерживают разные показатели температуры: керамический — 750, а шамотный — 1000С.
Для возведения каминов и дымоходов из кирпича вам потребуется следующий инструмент:
- для приготовления раствора нужна ёмкость;
- угольник применяется для проверки внутренних и внешних углов;
- уровень строительный;
- кельма — мастерок для кладки кирпича;
- лопата — замешивать раствор;
- расшивка для швов;
- лестница — чтобы подняться выше уровня земли;
- кирочка — молоток для подравнивания кирпича;
- отвес для проверки вертикальности кладки.
Устройство печей и каминов
Устройство печей и каминов всегда начинается с фундамента. Его выполняют стоящим, сплошным или ленточным. Для начала делается заглубление, которое нужно сделать на такой же уровень, как и фундамент самого дома. На расстоянии от 10 до 20 сантиметров до пола укладывают гидроизоляционный материал и кладут цементную стяжку. После того как полученное основание застывает, устанавливают саму печь.
Печь-камин нужно устанавливать на покрытие, которое не горит
Нередко можно встретить фундамент из бутобетона. Для него организовывают котлован, который будет равен площади печи, который заполняют бутом и обломками кирпичей. Высота фундамента должна обязательно быть на уровне с полом.
Металлические печи и камины чаще всего приобретаются уже в собранном виде, и сразу устанавливается на подготовленное для нее место. Если выполняется кладка, то ее организовывают на месте. Толщину стен такой печки определяют в половину кирпича. Специалисты не рекомендуют в данном случае включать металлические компоненты, так как под воздействием высокой температуры металл будет расширяться, тем самым нарушая конструкцию кладки.
Как выполняется устройство дымохода для камина
Сборка и монтаж дымовой трубы производится в каждом случае индивидуально. Нюансы возведения дымохода будут различными для всех материалов:
Кирпичные дымоотводящие конструкции должны располагаться на фундаменте, важно соблюдение правильной схемы расположения рядов кирпичной кладки. Имеет значение состав раствора
Для таких сооружений нужна швабровка, оголовок, иногда – дымник.
Керамические дымоходы также требуют наличия фундамента. Правильный монтаж возможен только тогда, когда все модульные элементы закреплены максимально надежно. Для дымовых труб из керамики необходим фасонный элемент – ревизия с тройником.
Нержавеющие сендвич-дымоходы монтируются с использованием кронштейнов. Чтобы обеспечить уклон канала по вертикали, применяются отводы. При организации проходов через кровлю или перекрытия также нужны оголовок и дымник.
Между любой каминной трубой и сгораемыми конструкциями должна находиться невозгораемая разделка, заполненная базальтовой ватой. Расстояние между поверхностью дымового канала и перекрытиями составляет не менее 13 см для конструкций типа «труба в трубе» и не менее 25 см для одинарных рукавов. Кирпичные дымоходы вместо невозгораемой разделки могут иметь утолщение до 38 см (примерно полтора кирпича).
Сборка дымоходного канала должна производиться в соответствии с принятыми правилами и стандартами
Монтаж кирпичной конструкции
Если был сделан выбор в пользу классической печи, то следует помнить, что строительство должно не только соответствовать требованиям безопасности, но и некоторым техническим требованиям. Еще до развития информатизации общества считалось, что подобные работы недоступны для людей, которые не имеют специальной подготовки. Поэтому профессия печника считалась одной из самых редких и востребованных.
Сегодня легко найти пошаговые инструкции, которые помогут получить функциональное устройство своими руками. Однако, по сравнению с монтажом готовых устройств, строительство кирпичной печки займет больше времени. Перечислим лишь основные этапы, так как подробные инструкции доступны в разделах под названием «готовые проекты».
Начинаются работы с определения размеров конструкции. От них будет зависеть площадь фундамента. После заливки основания с помощью специальной схемы-порядовки выкладывается корпус печи с основными ее узлами. Чтобы оценить труд профессионалов, которые поделились всей информацией, нужно знать, что в зависимости от площади помещения каждая печь имеет свои габариты. Производится расчет таких параметров, как высота, ширина и глубина топки, габариты корпуса, высота дымохода, площадь дымного канала.
Сегодня мало кто из начинающих мастеров занимается сложными расчетами, так как все данные представлены в готовом табличном виде. Выкладывая каждый ряд, получаем сформированный зольник, топку, дымовой зуб и дымосборник. Это всего лишь простая схема камина, печь же имеет систему каналов для дымохода. В этих каналах горячий воздух отдает максимально возможную долю энергии корпусу печки. Выполнить строительство этой части без схемы практически невозможно.

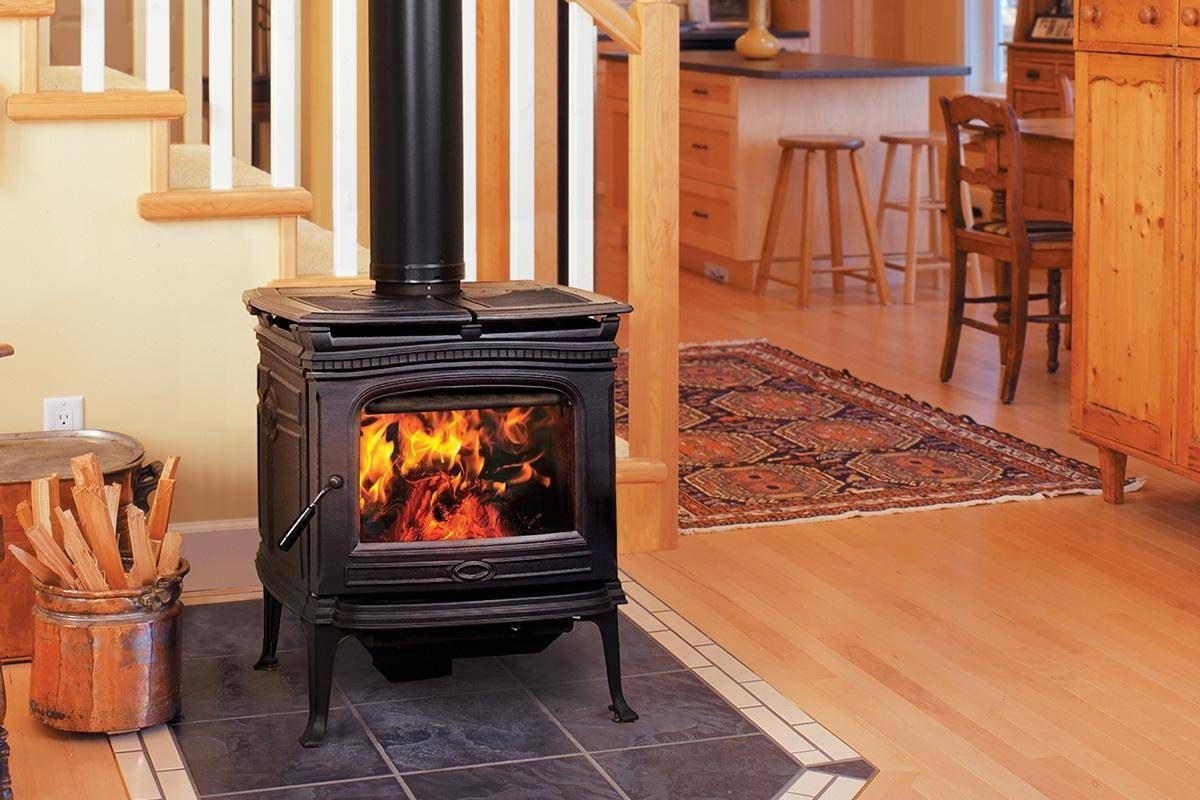

Годится ли кирпичный дымоход для печи-камина
Буквально несколько десятилетий назад, для всех твердотопливных котлов и печей, использовался традиционный кирпичный камин. Этому было, по крайней мере, несколько объяснений:
- Длительный срок эксплуатации.
Устойчивость к воздействию высоких температур.
Доступность материала.
На данный момент, появились новые инновационные строительные материалы, усовершенствовались методы возведения конструкции, появилась возможность сделать кирпичную кладку устойчивей к воздействию конденсата.
Стало возможным подключение дымохода из кирпича к следующему оборудованию:
- Печи-камины на дровах и пеллетах – температура отходящих дымовых газов, а также общий объем продуцируемого конденсата, могут существенно отличаться, в зависимости от типа используемого топлива. Кирпичная труба одинаково эффективна при сжигании гранул и дров.
Печь-камин с чугунной топкой – особенностью оборудования с камерой сгорания, выполненной из чугуна, является долгое прогревание и остывание при топке. Кирпич сохраняет прочность при длительном нагревании, имеет хорошие теплоизоляционные характеристики.
Оборудование, использующее принцип длительного горения. Особенностью работы является возможность использовать печь в обычном режиме, и при горении, с использованием газогенерации. Во втором случае, температура отходящих газов используется для дополнительного получения тепла.Установка дровяных и пеллетных печей-каминов длительного горения к системе дымоудаления из кирпича возможна, после проведения гильзования внутреннего дымоходного канала.
Классический камин – в дровяном, угольном пеллетном и любом другом типе каминов, есть одна общая особенность, связанная с эксплуатацией. Чтобы обеспечить эффективное сжигание топлива и предотвратить попадание дыма в помещение, необходима хорошая устойчивая тяга. Кирпичный дымоход, при условии правильного монтажа, сможет обеспечить выполнение этого условия.
Существует три наиболее распространенных конструкции дымохода из кирпича. У каждой есть свои достоинства и недостатки.
Отдельно стоящий дымоход внутри дома
Вес кирпичной дымоходной трубы достаточно большой. Данная конструкция в основном возводится одновременно со строительством всего здания. Под дымоход изготавливается фундамент, не завязанный с основанием дома.
Преимуществами отдельно стоящей конструкции являются:
- Возможность изготовления трубы практически с любыми требуемыми габаритами.
Установка дымохода в любом месте здания.
Возможность изменения конструкции, для подключения сразу нескольких каминов одновременно.
В качестве недостатков можно выделить необходимость в дополнительной отделке, устройстве фундамента под дымоход внутри здания, высоком качестве кладки и герметизации швов. В качестве общего требования, рекомендуется провести гильзование дымоходного канала.
Наружный приставной дымоход
Приставной дымоход из кирпича для печи-камина, примыкающий к стене дома с наружной стороны, оптимальное решение с точки зрения безопасности. Даже если кладка потеряет герметичность, продукты сгорания не смогут попасть внутрь жилых помещений. Установить систему дымоудаления можно в любой момент, а не только во время строительства дома.
Технология строительства уличного дымохода из кирпича имеет несколько преимуществ:
- Не проходит через плиты перекрытия и кровлю, следовательно, нет необходимости в изготовлении проходки и герметизации от протекания.
Основная нагрузка приходится на собственный фундамент дымохода, а не на стены здания.
Обеспечивается максимально безопасная эксплуатация.
Наружный выносной дымоход для камина из кирпича имеет свои недостатки. Приходится учитывать сильную ветровую нагрузку. Для предотвращения разрушения конструкции, канал крепят к стене здания. Проводится обязательное утепление дымохода, с последующей отделкой.
Дымоход, встроенный в кладку стены
Еще один популярный вариант системы дымоудаления – внутристенный кирпичный дымоход для отвода продуктов горения от печи-камина. Преимуществом конструкции является возможность использовать стены в качестве радиатора отопления. Дым, проходя в простенках, нагревает кирпич, в результате, помещение хорошо прогревается и долго сохраняет тепло.
Если в качестве внутристенного дымохода, используют старые вентиляционные каналы и системы дымоотведения, предварительно проводится гильзование. Главное преимущество конструкции – лучшие по сравнению с аналогами теплотехнические характеристики.
