Как своими руками установить в бане систему «теплый пол»?

Основание под теплый пол

Лучший вариант основания под теплый пол в бане — бетонный пол. Сгодится и деревянное перекрытие. Главное не забыть его утеплить — обогревать подпол смысла нет.

Не получится совместить теплый пол и щелевое удаление воды. Теплый пол можно делать, только там, где есть водоотведение по уклону в трап. В комнате отдыха и предбаннике, понятное дело, такого ограничения нет.

Уклон в помещении бани делается стяжкой. При толщине стяжки больше 3 см используется армирующая сетка.

Если вы собрались укладывать поверх нагревателей плитку, то бетонный пол точно лучшее основание — хотя бы по причине жесткости конструкции.

При заливке слоя стяжки, в котором находятся нагреватели, обязательно по периметру помещения укладывают демпферную ленту — она играет роль компенсатора при линейном расширении от смены температур.

Утеплитель пола может быть самым разнообразным. Пробка, керамзит, пеностекло

Если не хочется лишний раз утяжелять перекрытие и заливать нагревательный элемент бетоном (стяжкой), особенно это важно для инфракрасных нагревательных элементов, то стоит применить специальные плиты из вспененного полистирола — на них есть каналы для крепления элементов нагревательной системы

Расстояние между витками элементов пола надо выдерживать согласно рекомендации производителя, но не более 40 см. Большее расстояние даст неравномерный прогрев.

Следует учитывать расположение мебели в комнате. Под ней не должно быть нагревательных элементов. Это лишний расход тепла и ненужная порча мебели.

Под теплые полы хорошо проложить что-нибудь фольгированное. И сырость с подвала не пойдет, и как отражатель тепла сгодится.

Монтаж водяной системы

Обустраивать систему теплого пола в бане лучше с помощью профессионального мастера. Такая отопительная система должна безукоризненно выполнять свое предназначение, быть надежной и прочной. Но если вы приняли решение смонтировать все самостоятельно, то ничего страшного в этом нет, если разобраться с особенностями укладки:

  • поверхность под системой теплого пола должна быть заизолирована. Использование теплоизоляционного материала предотвратит значительные потери тепла, уходящего в пол. В качестве такого материала применяется минеральная вата, полистирол или другой материал;
  • обязательное фиксирование фольгированной пленки поверх изоляции позволит направить поток тепла в помещение;
  • трубы в бане можно укладывать двумя способами: змейкой и улиткой. «Змейка» отличается простым монтажом, но она не обеспечивает равномерный прогрев. «Улитка» является более сложным видом монтажа, но позволяет прогреть помещение более равномерно, без образования холодных зон.

Система теплого пола может быть обустроена на основе бетонной стяжки. Укладка теплого бетонного пола в мойке бани выполняется по тому же принципу, что и в помещении: после создания основания и укладки труб пол заливается бетонным раствором. Такой способ является более трудоемким, но позволяет равномерно распределить тепло по комнате. Кроме того, бетон является надежным фиксатором труб, обеспечивает их длительное использование.

Можно взять как основу деревянный каркас. При таком монтаже используются лаги, между которыми и размещаются трубы. Применение теплоизоляционных материалов при этом методе монтажа обязательно.

Хорошей основой могут стать полистирольные плиты, в которых уже имеются специальные отверстия для укладки труб. Такой метод используется реже, так как является затратным. Ему отдают предпочтение в том случае, когда фундамент имеет незначительную несущую возможность.

Водяная система отопления может применяться в помещении с повышенной влажностью. Если вы стремитесь создать сухую поверхность, укладка гидроизоляционного материала не помешает.

На вопрос, делают ли теплый пол в бане под плитку, специалисты единогласно утверждают – да. Укладка керамической плитки выполняется на бетонную стяжку. С ее помощью создается изысканный внешний вид, комфортабельность и уют в бане.

Монтаж трубы для тёплого водяного пола

Затем на этот экофол, через прокладки (арматуру) уложили армированную сетку. Сверху была раскидана змейкой и закреплена специальная пластиковая труба из сшитого полиэтилена, которая предназначена для тёплых полов. Для крепежа применяли простые пластиковые хомуты, которые широко применяются в электрике.

После этого заказали миксер (бетономешалку) и привезённые «КАМАЗом» 4 куба бетона были вылиты на подготовленное основание. Надо ещё отметить, что в бетон был добавлен особый пластификатор тёплый пол, чтобы впоследствии исключить его растрескивание. Весь бетон хорошо «протыкали» палками для выхода воздуха и в течении нескольких дней брызгали на него воду. Укрывали картоном от солнца. Так он лучше набирает свою крепость.

Подготовительные работы

Прежде чем заливать стяжку на тёплый водяной пол, требуется провести некоторые подготовительные работы:

  • выровнять и очистить основу;
  • установить обогревательную систему.

При обустройстве тёплого пола, осуществлять заливку нужно после монтажа всего «пирога», важно правильно уложить все его слои. Последовательность укладки слоёв в «пироге» тёплого водяного пола следующая:

Последовательность укладки слоёв в «пироге» тёплого водяного пола следующая:

  1. Черновая стяжка — она очищается и выравнивается.
  2. Гидроизоляция — кладётся полиэтиленовая плёнка толщиной 200 — 250 мк.
  3. Теплоизоляция — устанавливается вспененный полиэтилен с фольгированным покрытием.
  4. Арматурная сетка — она необходима для придания прочности конструкции. Кроме того, к ней могут крепиться трубы, если не укладывается пенополистирольная основа с бобышками.
  5. Отопительный контур (металлопластиковые или полипропиленовые трубы с сечением 20 мм) — он фиксируется либо к сетке специальными крепежами, либо укладывается на полистирольные плиты между бобышками.
  6. Армирующая сетка — её можно укладывать поверх отопительной системе, при желании придать большую прочность конструкции.

Прежде чем производить заливку, необходимо подсоединить систему к коллектору, проверить её на герметичность и как она греет. После чего, производится установка маячком, которые способствуют получить ровное основание из бетонного состава.

Электрическая система отопления

Электрическое отопление – самый простой и доступный вариант организации автономной системы обогрева бани. При ее организации стоит учитывать схему электрической проводки, общую нагрузку на сеть и сечение проводов для проведения качественных монтажных работ.

Электрическая система отопления предусматривает использование следующих типов оборудования:

  • электрический котел;
  • электрическая печь-каменка;
  • электроконвекторы;
  • инфракрасная пленка;
  • электрические греющие кабели.

Современные электрические котлы небольшой мощности оснащаются автоматикой, способной поддерживать заданный температурный режим в банных помещениях. Для обогрева бани допускается использование индукционных, электродных и ступенчатых котлов с ТЭНовыми нагревателями.

Электрический обогреватель для бани может использоваться как основной и дополнительный источник отопления. Если есть возможность, удобнее всего воспользоваться электрическими конвекторами. Как и в случае с котлами, конвекторы оснащаются термостатами для поддержания оптимальной температуры в автоматическом режиме.

Электрическую систему можно эксплуатировать круглый год, при этом отсутствует необходимость в подготовке и хранении топливного материала. Существенный недостаток – высокий расход электричества.

Как сделать систему обогрева своими руками?

Подготовка поверхности

Сначала нужно подготовить к монтажным работам поверхность основания и слив. Для этого:

Между стен фундамента удаляют грунт, утрамбовывают поверхность.
Перед этим закладывают канализационные трубы для сточных вод.
Засыпанный слой песка и щебня высотой 15 см хорошо утрамбовывают, а следом закладывают утепление из керамзита толщиной 150–200 мм.
К водостоку делают небольшой уклон.
После выполнения этих действий проверяют ровность и угол наклона поверхности

Важно соблюсти равномерность уклона, чтобы не получить застой воды в отдельных углублениях.. Совет
Использовать для укладки основания другие смеси (не песок или щебень) не рекомендуется

Другие обсыпные материалы могут дать усадку со временем и нарушить целостность всей системы прогрева.

Совет
Использовать для укладки основания другие смеси (не песок или щебень) не рекомендуется. Другие обсыпные материалы могут дать усадку со временем и нарушить целостность всей системы прогрева.

Необходимые материалы и инструменты

Важно запастись достаточным количеством теплозащитного материала. На выбор:

  • войлок;
  • стекловата;
  • керамзит;
  • пенопласт.

Если лаги деревянные, то утеплитель кладётся между ними и покрывается слоем гидроизоляции, например, плёнкой. Пароизоляция делается из рубероида, пергамина или плёнки толщиной 0,2 мм. Дополнительно приобретают водоотталкивающие и антисептические средства.

Понадобятся:

  • рубероид;
  • жёсткий и влагонепроницаемый утеплитель в виде пеноплекса;
  • арматурная сетка;
  • демпферная лента;
  • хомуты для крепления сетки;
  • маячки;
  • саморезы;
  • молоток и другие инструменты для монтажа.

Способы монтажа нагревательного контура

На бетонной стяжке удаляются все неровности, затем производится гидроизоляция путём заливки на поверхность горячего битума. Поверх кладутся листы рубероида внахлёст на 10 см. Сверху снова заливается битум, кладётся очередной слой рубероида. Утеплитель укладывается в толщину 5 см, соблюдая небольшой уклон. К арматурной сетке крепится труба, по периметру проклеивается демпферная лента

Внимание
Демпферная лента должна хорошо прилегать к основанию по всему его периметру.

Все стыки стен и пола должны быть заклеены, чтобы избежать потери тепла и предотвратить температурные расширения. Нагревательный контур укладывается по инструкции, крепится к сетке пластмассовыми хомутами

После подсоединения системы и оценки её работоспособности подсоединяют систему. При наличии давления в контуре дополнительно осуществляют заливку. После её застывания можно стелить напольное покрытие.
Плиты из полистирола требуют аналогичного подхода к монтажу. Основание также хорошо подготавливают, вычищают от мусора, выравнивают, устанавливают поверх гидроизоляцию. При этом рубероид кладётся в 2 слоя. По периметру обкладывается демпферная лента, размещаются теплоизоляционные маты с бобышками, имеющими светоотражающее основание. Монтаж производится по схеме в пазы между бобышками. При подключении проверяется работа системы и отсутствие в ней течи. По установленным маячкам заливают стяжку. Не забывают при этом выполнять небольшой уклон по направлению к стоку. После затвердевания бетона на поверхность стелют покрытие.
Деревянный пол требует особого подхода к монтажу. Трубы прокладываются прямо по поверхности чернового покрытия. Затем основание счищают от грязи, укладывают полиэтиленовую плёнку. Она будет служить надёжной гидроизоляцией путём вмонтирования в демпферную ленту. На саморезы фиксируют лаги, располагая их поперёк основных досок. Затем приступают к теплоизоляции (прокладка утеплителя с натягиванием дополнительного слоя плёнки). Это нужно выполнить для защиты от влаги. Поперёк лаг устанавливаются деревянные рейки, в пазы между ними прокладывается фольга или размещается металлический профиль. На фольгу или в профиль складываются трубы, проверяется работоспособность системы.
Совет
Подложка монтируется из фанеры или ДСП. Финишное покрытие формируется из плитки или дерева.

В мойке

Моечная является одним из важных помещений в бане. Для правильного ее обустройства требуется учесть много нюансов, поскольку любая ошибка может испортить конечный результат

Важно грамотно решить вопрос, как сделать теплый пол в мойке или помывочной бани

Чтобы напольное покрытие служило в течение длительного времени следует учитывать следующие требования:

  • быстрый отвод воды (для этого делается наклон и слив);
  • качественное проветривание для быстрого просушивания;
  • устойчивость покрытия к влажности и повышенной температуре;
  • исключить сквозняки.

Стоит рассмотреть все варианты полов, которые можно применять в моечной, и выбрать из них самый оптимальный. Обычно в деревянных постройках делают деревянный или бетонный. Древесина дает комфорт и хорошую теплоизоляцию. Бетон служит в течение длительного времени.

Теплый пол в помывочной деревянной бани применяют:

  • электрический;
  • инфракрасный;
  • водяной.

Водяной теплый пол выше остальных вариантов из-за высоты применяемых труб. Их можно запитывать горячей водой от общего нагревательного прибора. Стоит помнить о необходимости их постоянного нагрева в холодный период во избежание заморозки системы.

Применение электрического пола имеет определенные требования, поскольку необходимо исключить опасность поражения электрическим током.

В мойке бани идеально справляется с задачей обогрева помещения инфракрасный теплый пол, обладает отличной гидроизоляцией, что исключает опасность при качественной изоляции всех токонесущих соединений.

Для покрытия пола в моечном отделении бани применяют деревянные доски или керамическую плитку.

При укладывании досок в банной моечной возможно применение двух вариантов:

  • не протекающие — доски плотно укладывают друг к другу под небольшим наклоном для слива воды в специальное отверстие, откуда вода по трубопроводу выводится из помещения;
  • протекающие — слив воды обеспечивают небольшие зазоры между досками.

Для обустройства теплого пола подходит только первый вариант.

Пол из керамической плитки также выкладывается без промежутков с небольшим наклоном в сторону слива.

Под такой поверхностью легко оборудовать теплый пол, который позволит сделать нахождение в помещении более комфортным, а так же будет способствовать устранению застоя воды и качественному просушиванию пола. Теплый пол кардинальным образом решает задачу обогрева помещения. Такой вариант отопления отличается экономичностью и улучшением комфортности банного помещения.

Как монтировать

Процесс монтажа теплого пола в бане практически не отличается от его оборудования в прочих комнатах

Единственное, на что стоит обратить повышенное внимание — качественная тепло- и гидроизоляция

Монтаж водяного пола может осуществляться несколькими способами:

  • теплый пол, расположенный на деревянной основе;
  • размещение труб под стяжкой из бетона.

В больших помещениях отдают предпочтение бетонному полу, в маленьких — деревянному.

Водяные трубы располагают аналогично парной “улиткой” или “змейкой”.

Важно, чтобы температура воды, циркулирующей внутри труб не превышала отметку в 55°С. Поскольку температура воды в нагревательном баке значительно выше, требуется применение коллектора, для ее доведения до требуемой

В коллекторе происходит перемешивание отработанной воды с горячей. В таком случае нагрев пола будет идеальным.

Водяную трубу укладывают от наружных стен, учитывая, что оптимальный шаг равен 30 см.

Для установки инфракрасного теплого пола:

  • выполняют теплоизоляцию;
  • укладывают и фиксируют инфракрасную плёнку;
  • тщательно изолируют все стыки;
  • проверяют уровень сопротивления;
  • укладывают сверху напольное покрытие.

Эксплуатация: плюсы и минусы

При использовании водяного теплого пола в мойке наблюдаются следующее преимущество:

пониженное потребление электричества в сравнении с электрическим полом за одинаковый период времени.

Недостатки присутствуют следующие:

  • сложность установки;
  • теплый пол нагревается только в случае работы водонагревательного котла или печи, которая обеспечивает работу парилки;
  • в мороз при отсутствии постоянного нагрева, жидкость в контуре замерзает. Для предотвращения этого рекомендуется использовать гофрированную нержавеющую или полипропиленовую трубу.

Инфракрасный пленочный пол лишен перечисленных недостатков. Его плюсами являются:

  • быстрый нагрев помещение;
  • отсутствие необходимости постоянной работы системы;
  • довольно экономный расход электроэнергии по причине нерегулярной работы.

Как залить полы в бане под слив по лагам

Второй вариант бетонного пола в бане – это устройство заливки на черный пол, который формируется из древесины. При такой конструкции нужно помнить о вентиляции, а для этого нужно будет сделать вентиляционные отверстия по всему периметру цоколя строения.

  • Для того, чтобы конструкция получилась качественной, нужно брать лаги с сечением 10х20 сантиметров. Укладывают их с шагом в пол метра.
  • Снизу к лагам нужно прибить специальный брус с сечением 15х5 сантиметров, чтобы скрепить конструкцию.
  • Далее нужно будет настелить черновой пол, который и будет скрыт под стяжкой. Лучше всего брать для данных целей сосновые доски, толщиной 2-3 сантиметра.
  • По поверхности деревянного настила требуется проложить гидроизолирующий слой, но рубероид тут лучше будет заменить каким-нибудь более эластичным материалом. К примеру, на рынке сейчас есть пароизоляционная пленка, которая подойдет для наших целей как нельзя лучше.

Далее действовать нужно точно также, как и при укладке стяжки на грунт. Стоит обязательно помнить и про водоотвод, так как труба должна быть установлена прежде, чем будет залит бетон

Также очень важно провести предварительную обработку всех деревянных частей конструкции антисептическими составами. Необходимую консультацию по выбору подобного раствора вам дадут в любом магазине или же можно прочитать информацию в сети

Обязательно нужно принять к сведению, что качественно высохнуть бетон может только не менее, чем за неделю. Именно потому каждый новый этап работ можно производить только после того, как предыдущий слой полностью просохнет. Иначе стяжка может полопать и придется начинать все заново. Причем бетонную поверхность нужно обязательно держать хорошо увлажненной. В первые дни ее можно просто прикрыть полиэтиленовой пленкой, или даже простыми опилками. После того как стяжка полностью просохнет, на ее поверхность уже можно будет укладывать клинкер или простой кафель, а может быть, и отделывать иными современными материалами, по вашему выбору.

Дренажная система

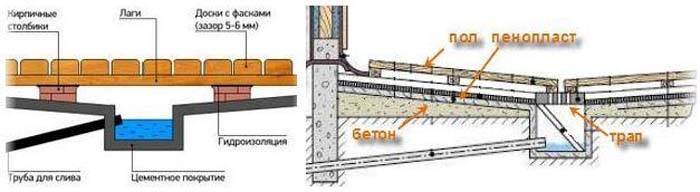

Пример устройства пола в бане с дренажной системой

Несмотря на отсутствие большого количества воды в парной, в ней необходимо сделать приемник воды. Причем его обустройство не зависит ни от типа фундамента сооружения, ни от конструктивных особенностей самих полов. Сам по себе приемник воды представляет неглубокую яму, которая обмазывается глиной. Именно к этой яме в процессе создания стока будет делаться уклон пола.

Из обмазанной глиной ямы воду удалить можно несколькими способами. Самый простой из них – просверливание отверстия и вывод канализационной трубы в центральную канализацию. Чтобы в бане не было каких-то неприятных посторонних запахов, на конце выводной трубы нужно сделать затвор, который препятствовал бы их распространению.

Ошибки при укладке

Производить самостоятельные работы по укладкетёплого пола в бане не сложно, несмотря на это, часто допускаются ошибки, которые приводят к дефектам  всей системе.

Чтобы избежать их, необходимо придерживаться следующих рекомендаций.

  1. Выбирая кабель или мат, необходимо учитывать не всю площадь, а только то пространство, на котором не будет располагаться мебель.
  2. Кабель, размещённый в системе, не рекомендуется укорачивать. Это повышает нагрузку на него, в результате чего он выйдет из строя. Правильно, уменьшить шаг и увеличить обогреваемую площадь.
  3. Запрещено включать систему, пока полностью не высохнет бетон.
  4. Нагревательный кабельный элемент можно укладывать только на чистую поверхность, которая обработана грунтовкой.
  5. Расстояние между параллельными линиями в конструкции должно быть не менее 5 см.
  6. При укладки кабеля своими руками, степень изгиба должна быть в диапазоне: 5 — 9 его диаметров.
  7. Установку датчика нагревательного прибора нужно производить в доступное место, и он должен быть защищён гофрированным коробом.
  8. Обязательно, напольная поверхность должнасоприкасатьсяс чувствительным щупом датчика.
  9. Во время укладки системы, по ней нельзя ходить в обуви, чтобы не повредить.
  10. Прежде, чем монтировать водяной пол, требуется сначала подготовить схему.
  11. Тщательно нужно проверять водяной пол на герметичность.

Учитывая эти моменты, можно самостоятельно установить систему подогрева в бане.

Какой пол для бани лучше выбрать?

Необходимость полов с подогревом в бане под плитку ни у кого не вызывает сомнение, ведь они обладают рядом преимуществ:

  1. Продлевается срок службы, ведь парилка — это место, где повышенная влажность. В связи с этим, вероятность того, что поверхность из дерева начнёт гнить или покроется плесенью — огромная. Сухой воздух распространяемый снизу от обогревательной поверхности в вверх, способствует лучшей просушке помещения.
  2. Сводит к минимуму наличие сквозняков, тем самым понижает вероятность простуды у посетителей бани. Идеально эту проблему решает инфракрасный вид полов.
  3. Создаёт более комфортный процесс мытья — наступать ногами на тёплый плиточный пол приятнее.
  4. Поддерживает баню в хорошем состоянии — регулярное прогревание помещения убережёт его от разрушения.

Несмотря на все положительные стороны таких полов, у них есть и недостатки: высокая стоимость, трудоёмкий монтаж и сложность при ремонте, ведь в основном, требуется снятие полового покрытия.

С учётом конструкции и планировки помещения, обустраивать теплые полы под плитку можно в помывочном отделении, предбаннике, сауне.

Наиболее целесообразна, установить в бане – пленочный инфракрасный теплый пол, так как для её функционирования достаточно подключиться к электропитанию и он достаточно прост в монтаже. Для водяного пола же требуется установка котла, что накладно и производить заливу стяжки, которой необходимо для полного высыхания до одного месяца.

Поэтому, даже при высокой цене электричества, вариант инфракрасной системой всё равно выглядит более практичной и экономичной, так как система не работает постоянно.

Какую конструкцию выбрать — лишать владельцу. Стоит отталкиваться от своих предпочтений, финансовых возможностей, и, конечно же, прочности фундамента и планировки помещения.

Создание водяного пола

Металлопластиковые трубы для тёплого пола

Водяной тёплый пол в бане, его устройство схоже со стандартной отопительной системой:

  1. Действует котёл, от него нагревается тепловой носитель.
  2. Устроены трубы по специальной схеме. По ним тепловой носитель и циркулирует.
  3. Обязательное условие – наличие насоса.

Подходящие виды труб для создания обозначенного пола:

  • из металла
  • из пластика
  • из меди
  • из металллопластика
  • гофрированные

Тепловым носителем могут служить: вода и антифризы.

Чаще всего применяется вода. Но если в бане нет отопления, то она может замёрзнуть. Поэтому в таких случаях сразу используется антифриз для отопительных систем. Если этого не сделать, вам придётся чинить водяную технологию тёплого пола. Это отнимет много усилий и средств.

Её ремонт очень сложен. Это является одним из главных минусов данной технологии. Другие недочёты:

  1. Большие траты.
  2. Расчёт и монтаж повышенной сложности.
  3. Очень трудный процесс контролирования температуры.

А её достоинства таковы:

  1. Скромные расходы в процессе эксплуатации.
  2. Приличная надёжность.

Пирог пола в бане

В бане есть два типа помещений. Первый — с повышенной влажностью и водой в большом количестве — это парная и душевая. Второй — с условиями, которые можно назвать «нормальными». Это обычно раздевалка и комната отдыха. Иногда это два помещения, иногда одно. Может быть еще топочная, но чаще печь топится из комнаты отдыха, а задняя ее часть выходит в парилку.

Нет правильного решения. Каждый выбирает свой. Вариантов около десятка

Как сделать пол в «сухих помещениях» бани

В раздевалке и комнате отдыха делают обычный утепленный пол. Но «обычный» пол тоже может быть разным. В том смысле, что есть несколько способов его обустройства. В чем обычно сходятся, так это в том, что в этих помещениях делают деревянный пол. Все-таки он уютней и быстрее в помещении становится тепло. При этом само устройство пола может быть разным:

  • Пол по грунту с бетонной подготовкой и полом на лагах. Этот вариант хорош на грунтах с высокой влажностью, так как позволяет сделать качественную гидроизоляцию пола. Но надо думать насчет морозного пучения — чтобы не «помяло» плиту.

  • Деревянный утепленный пол по лагам. Имеется в виду, что лаги опираются на фундамент или его обвязку. При необходимости складывают столбики, которые поддерживают брус между опорными точками.  Более дешевый вариант, который, тем не менее, при грамотном подборе материалов хорошо сохраняет тепло.

Если деревянный пол в бане делать не хотите, делайте тогда стандартный пирог бетонного пола по грунту. Но этот вариант больше для бань с постоянно действующим отоплением. Прогреть бетонную плиту быстро невозможно. В таком случае можно рассмотреть электрический подогрев пола. Чтобы не было ногам холодно, на пол можно уложить сбитые трапы.

В моечной/душевой и в парной надо предусмотреть отвод воды. Это так называемые «мокрые» помещения и пирог пола у них другой. И устройство тоже отличается.

Подготовительные работы

Как и любая стройка, начало было сделано с фундамента. Сначала сняли небольшой слой почвы и сделали гравийную подсыпку. Фундамент планировался и был сделан монолитный (плитный). По периметру выложили бетонные пасынки, по углам сделали армированную обвязку, внутри отсыпали песком. Песок хорошо разровняли, утрамбовали и на него выложили плиты пенополистирола, стыки между ними запенили монтажной пеной.

Пенополистирол пришлось ещё выложить вертикально по внутреннему периметру фундамента, чтобы отбить мостик холода со стороны стен.  Предварительно была сделана система канализации (слив воды), чтобы потом не повредить пластиковые трубы пола. После этого расстелили рулонный фольгированный утеплитель — экофол, который специально предназначен для тёплых полов. Стыки проклеили фольгированным скотчем.

Варианты монтажа

Тёплый пол в бане по грунту выполняют с использованием двух стяжек, черновой и покрывающей. В случае пленочного пола без верхней стяжки можно обойтись.

При устройстве теплого пола по лагам между самими лагами укладывают утеплитель. А сверху на лаги – арматурную сетку. Она должна изолировать древесину от контакта с кабелем. Поверх сетки кладут кабель.

При укладке кабеля поверх чернового пола (например, в каркасной бане) пирог может выглядеть так:

  • основа – листы OSB, поверх которых прибиты лаги;
  • гидроизоляционно-ветрозащитная мембрана;
  • утеплитель между лагами;
  • второй слой OSB;
  • пенополистирольные маты;
  • пароизоляционная мембрана;
  • армированная стяжка;
  • сетка и кабель;
  • чистовая стяжка;
  • плитка.

Планирование и укладка нагревательных матов

Нагревательные маты с аморфной лентой, выпускаются шириной 0.5 м и 1 м. А длина варьируется от 0.5 м до 6 м, с шагом 50 см.

Мощность нагревательных элементов на единицу площади всегда одинакова — 150 вт/м².

Перед покупкой, следует начертить схему размещения нагревательных матов на полу бани. Если парилка будет отделена от моечного отделения, то для предупреждения возникновения эффекта «запирания тепла» от поставленной перегородки, внутри парной следует уложить отдельный контур.

Для соблюдения всех требований, следует придерживаться следующих ограничений

Нагревательные полосы, должны располагаться снизу, а сетка сверху.

Для фиксации используют скотч.

После всех работ этого этапа, необходимо проверить работоспособность конструкции. Для этого её включают на 5–10 минут. Если все полосы равномерно нагреваются, то можно приступить к наклеиванию декоративного покрытия.

Приклеивание декоративного покрытия

Вне зависимости от материала декоративного покрытия, керамическая плитка или керамогранит, приклеивание начинают от желоба.

Хотя уклон очень небольшой, но такая последовательность предупредит возможность сползания свежеприклееных плиток.

Толщину клеевого слоя, рекомендуется выдерживать равной толщине плитки. Это будет способствовать полному заполнению подплиточного пространства, и предупредит появление пустот.

Крупногабаритные плитки предпочтительны при наклеивании на маты аморфного тёплого пола в бане, так как они более равномерно распределяют нагрузку, на нагревательные элементы.

Электрические тёплые полы в бане рекомендуется покрывать плиткой по бесшовной технологии.

Для этого лучше всего подходит керамгранит. У него ровные грани, исключительно низкое водопоглощение и практически нулевой коэффициент температурного расширения, в диапазоне температур от 0 до 50˚C.

Рекомендации по заливке стяжки

Для усиления жесткости стяжки в рабочую смесь можно добавить фибрин. При изготовлении рабочего раствора используются пластификаторы: они продлевают время использования смеси до восьми часов, снижают вязкость, придают составу пластичность.

Раствор замешивают в таком порядке: сначала разводят цемент водой, потом досыпают песок. Размешать до однородной консистенции (лучше дрелью).

Окончательно выровнять поверхность можно самовыравнивающейся смесью.

Продолжаем укладывать электрический теплый пол в бане своими руками под плитку. Через сутки после заливки черновой стяжки (когда смесь затвердеет и на пол будет можно вставать), приступаем к укладке самого пола.

  1. Уложить отражающий фольгированный слой.
  2. Уложить еще одну армирующую сетку, зафиксировать к ячейкам кабель. Можно уложить кабель без сетки и зафиксировать монтажной лентой.
  3. Уложить между витками кабеля температурный датчик в гофре. Провода от него подвести к терморегулятору. Сам регулятор установить на стене.
  4. Залить сверху чистовую стяжку толщиной больше трех сантиметров (тоньше – потрескается). При устройстве чистовой стяжки задают небольшой уклон для стока воды по направлению к воронке.
  5. Уложить напольную плитку.

Чтобы вода не подтекала к нижним венцам, по периметру стены выполняют отбортовку. Нужно установить вдоль стен несколько деревянных брусков для вентзазора, уложить на бруски водостойкий гипсокартон или другой аналогичный материал. Приклеить плитку.

Заделать стык между плиткой напольной и отбортовкой герметиком. Верхушку цоколя закрыть плиткой, уложенной горизонтально.

Пользоваться теплым полом можно после полного схватывания бетона, не меньше чем через 10 дней.

Финишные работы

После застывания плиточного клея, обрезают демпферную ленту чуть ниже уровня плитки. Образовавшуюся ложбинку заливают силиконовым герметиком.

Рекомендуется дополнительно обработать силиконовой композицией щели между напольными плитками. Даже если они минимальной толщины, тщательное втирание силикона, ликвидирует возможность будущих протечек.

Изоляционные работы

Как правильно изолировать напольное покрытие от влияния влаги? Для этих целей фундамент предварительно обрабатывают битумом. После этого на поверхность основания укладывают слой гидроизолятора – рубероид. Щели между листами рубероида хорошенько промазывают битумной мастикой.

На следующем этапе необходимо позаботиться о хорошей теплоизоляции. В качестве утеплителя желательно использовать войлок, поскольку он обеспечивает неплохую адгезию для следующего слоя стяжки. Не менее выгодной окажется укладка и минеральной ваты, которая обладает очень хорошими теплоизолирующими свойствами.

Какой вид подогрева оптимален для бани?

Итак, какой же вид подогрева пола следует предпочесть — водяной, кабельный или инфракрасный? Сравним их характеристики в следующей таблице:

ФакторВодяной обогревКабельный обогревПлёночный обогрев
Техническое помещениеНужна бойлернаяНе требуетсяНе требуется
Толщина пола со стяжкой110-120 мм50-100 мм5-10 мм
Время на монтаж4-5 дней1 день1 день
Когда можно приступать к эксплуатацииЧерез 28 днейСразуЧерез 28 дней
НадёжностьПри повреждении одной из частей сразу выходит из строяПри повреждении одной из частей сразу выходит из строяДаже при повреждении значительной части системы остальные элементы продолжают работать
ОбслуживаниеТребуетсяНе требуетсяНе требуется
Замерзание зимойВозможноОтсутствуетОтсутствует
Распределение теплаЗависит от способа укладкиНеравномерноеРавномерное
ЗонированиеЗонирование помещения невозможноВозможность организации отдельных точечных зонВозможность организации отдельных точечных зон
Затраты на установкуВысокиеОтносительно невысокиеОтносительно невысокие
Затраты на эксплуатациюМинимальныеОплата электроэнергии (высокий расход)Оплата электроэнергии (низкий расход)
Затраты на ремонтВысокиеВысокиеМинимальные

Самым экономичным вариантом для помещений этого типа является водяной тёплый пол, но его устройство — довольно трудоёмкий процесс, требующий значительных усилий и затрат времени. Для устройства водяного тёплого пола необходима проектировка довольно сложной схемы, кроме того, он заметно сократит пространство в бане за счёт своей толщины. Если вас способна привлечь простота монтажа, лучше выберите плёночный инфракрасный пол, плюсом которого является готовность к эксплуатации сразу после установки.

Особенности системы

При установке в бане водяного тёплого пола функционирующего от дровяной печи, нет необходимости устанавливать котёл. Однако над топкой, нужно соорудить теплообменник. Для этого подойдёт любой бак из нержавеющей стали не склонной к коррозии. От него протягивается контур в помещение, где будет монтироваться тёплый пол.

Для возврата отработанной жидкости в бак, потребуется установить небольшой насос. Без него, конструкция будет работать лишь, когда печка находится, нижи уровня полового покрытия. Диаметр трубы при такой схеме нужно брать равным 16 мм, обычные 24-ех миллиметровые не подойдут.

Основной особенностью печной напольной конструкции является отсутствие возможности регулировки температурного уровня. Рекомендованная температура тёплых полов в бане — 40 градусов, от печи же теплоноситель будет нагреваться до состояния кипятка.

Видео

ТЕПЛЫЙ ПОЛ в бане с помощью ПЕЧИ? Банная печь Горыныч-3.

Watch this video on YouTube

Поэтому, требуется сделать смесительный блок, в котором горячая вода будет смешиваться с уже отработанной, тем самым достигая нужного температурного уровня.

Поскольку установить большую ёмкость в печи нет возможности, то можно около неё разместить аккумуляторный бак, и протянуть стальные трубы от него к теплообменнику.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
