Водяной теплый пол на деревянное основание: проблемы с которыми придется столкнуться и как их обойти

Монтаж системы на легком реечном полу

Перед сооружением теплого пола под послужившим деревянным полом необходимо тщательно проверить состояние всех элементов. Желательно разобрать половицы и осмотреть лаги, при необходимости заменить составляющие, вызывающие сомнение. Если конструкция была недостаточно утеплена к балкам или к лагам на уровне нижней линии нужно прибить бруски и уложить на них плитный утеплитель. Затем надо настелить изоляционный рулонный материал с нахлестом (лучше всего полиэтилен 200 мкр) и прикрепить к стене по периметру пола демпферную ленту шириной 5 см.

Желающие узнать, как сделать деревянный пол теплым посредством установки водяного контура, наверняка поняли, что самым простым вариантом укладки трубопровода будет змейка. На сделанном по размерам помещения плане отметим место для подводки труб и установки регулировочного оборудования, вычертим расположение направляющих с необходимым шагом. Для наших широт шаг между трубами варьирует от 150 мм до 300 мм. Трубы рекомендуют брать гофрированные с диаметром 16 или 17 мм. По полученным данным рассчитываем размеры реек и делаем их.

Основание подготовили, рейки заготовили — можно приступать к монтажу:

  • в соответствии с личным проектом укладываем заготовленные направляющие, между которыми оставляем борозду-канал для труб;
  • крепим направляющие саморезами к черновой основе;
  • углы реек в зоне поворота трубопровода скругляем;
  • в созданные таким методом каналы укладываем фольгу с толщиной как минимум 50 мкм, прижимаем ее, старательно огибая углубление, местами фиксируем к рейкам степлером;
  • по сформированным бороздам прокладываем трубопровод, периодически крепим его металлическими пластинами к черновому полу или к рейкам;
  • подключаем к отопительному контуру и проводим опрессовку обогревательной системы;
  • убедившись в работоспособности, кладем или сразу напольное покрытие, или подложку под кафель или линолеум, в качестве которой настоятельно советуют плиты ЦСП, не содержащие формальдегид.

Вот так можно самостоятельно соорудить водяные теплые полы без лишних затрат и ненужного фанатизма. Принципами, внедренными западными инженерами, можно практично воспользоваться, оставив деньги в собственном кошельке. Что предпочтительней: совсем недешевый заводской «конструктор» или демократичная самоделка?

Технология устройства водяного теплого пола в деревянном доме

Технологий укладки труб несколько. Разберем детально каждую.

Технология Uponor

Способ укладки Uponor пользуется большой популярностью своей простотой и доступностью в финансовом плане. Суть в укладке хвойных досок толщиной 20 мм и шириной 15-20 см (зависит от шага укладки) на лаги с просветом в 2 см. В эту щель и укладывается контур. Методика хорошо видна на приведенной ниже схеме.

Технология имеет некоторые отличия для цокольного этажа и второго. Рассмотрим вариант укладки труб на черновой пол над подвалом:

  • к лагам, заподлицо с нижней кромкой, прибиваются черепные бруски сечением 25 х 25 мм;
  • на прибитые бруски саморезами крепится черновой пол из досок толщиной 20-22 мм;

  • проводятся гидроизоляционные работы рулонным гидроизоляционным материалом. Мембрана укладывается поверг лаг внахлест, с заходом на стены;
  • швы проклеиваются скотчем;
  • между лагами укладывается утеплитель из базальтового волокна. Его толщина должна быть на 5 см меньше высоты бруса, использованного под лаги — нужен вентиляционный зазор;
  • утеплитель закрывается полиэтиленовой пленкой — перекрывается доступ пара в утеплительный слой;
  • поперек лаг набиваются доски. Толщина материала — 20 мм. Расстояние между досками — 2 см. В местах, где будет петля трубы, доска должна быть короче и не доставать до стены 15-20 см. Чтобы не запутаться, доски укорачиваются поочередно. При этом, короткая доска у одной стены должна прилегать к другой практически вплотную — отступ 30 мм для технологического зазора на случай разбухания пиломатериалов от влаги;
  • в щели вставляются специальные металлические пластины-рассеиватели с выемкой под трубы;
  • укладывается контур;
  • трубы контура подсоединяются к коллектору;
  • проверяется герметичность системы;
  • поверх труб настилается OSB, фанера или ДСП;
  • укладывается финишное напольное покрытие.

Работы на втором этаже проводятся в том же порядке, что и на первом. Отличие в следующем:

  • к балкам перекрытия черновой пол прибивается снизу, без использования черепных брусков. Это могут быть доски, OSB, фанера;
  • меняются местами паро- и гидроизоляционные пленки. Снизу полиэтиленовая пленка, тип В, сверху мембрана.

Некоторые мастера не укладывают утеплитель. Насколько это верное решение редакция сайта судить не берется. Собственного опыта нет, а доверяться публикациям в интернете перестали — слишком много в статьях неточной информации.

Полистирольная система

В этой разновидности монтажа водяного «теплого пола» доски заменяются специальной плитой из пенополистирола, в верхней части которой есть бобышки. Пошаговый ход работ выглядит так:

  • к лагам на первом этаже прибиваются черепные бруски;
  • настилается черновой пол;
  • проводится утепление пола между лагами с одновременной паро- и гидрозащитой утеплителя;
  • по периметру стен крепится демпферная лента — необходимо устроить технологический зазор;

  • поверх лагов настилается ровное покрытие. Это могут быть ГВЛ, ДСП, фанера, ОСП. Прикручивать настил нужно оцинкованными саморезами по дереву;
  • на подготовленную поверхность укладываются пенополистирольные плиты;
  • между бобышками укладываются металлические рассеиватели. Многие специалисты отказываются их устанавливать и укладывают трубы непосредственно на плиты. Конечно, разница есть, но не столь значительная, как об этом говорят и пишут приверженцы металлических пластин;
  • контур из трубы укладывается в пластины.

Дальнейшие операции такие же, как и в предыдущем способе.

Альтернативные варианты

Пытаясь сэкономить, местные умельцы предложили несколько интересных вариантов укладки труб водяного отопления.

  • В доме без подвала делается утеплительная грунтовая подушка — засыпается слой керамзита толщиной 40-50 см, а наверх насыпается слой песка. Все это трамбуется, а затем выравнивается. Пеноблоки укладываются просто на песчаную подушку. Между собой берутся на клей. По полученной поверхности чертится схема раскладки контура. Болгаркой или бензопилой вырезаются каналы 20 х 20 мм под трубы. Укладывается контур. Сверху настилается фанера, ГКЛ, ГВГ, ДВП или ОСП. Монтируется финишное напольное покрытие.
  • Берутся плиты пенополистирола. В них специальным прибором вырезаются каналы под трубы. Металлические рассеиватели заменяются на пищевую фольгу.

  • 3.Покупаются дешевые деревянные наборы для укладки контура. Здесь также в качестве рассеивателя используется фольга.

Виды полов

Полы в деревянных домах выполняют из древесины или бетона – наиболее распространенных строительных материалов. Также может быть реализована технология устройства «системы теплого пола».

Бетонный пол

Популярный способ получения ровного основания в сравнительно короткие сроки заключается в заливке бетонной стяжки. Если для полного высыхания стяжки может потребоваться месяц, то монтаж нового деревянного будет происходить дольше.

Бетонная стяжка

Преимущества бетонных полов заключаются в следующем:

  1. В существенном снижении себестоимости устройства чистового покрытия.
  2. После высыхания стяжки получается ровное основание, но которое может быть уложен любой финишный материал.
  3. При изначально качественно выполненной стяжке дополнительное выравнивание перед финишным этапом работ может не понадобиться, что позволит сэкономить время, физические силы и затраты на материалы.
  4. Устройство стяжки можно выполнить самостоятельно, без привлечения специалистов.

Из недостатков можно отметить большой вес монолитной конструкции пола и как следствие – увеличение нагрузки на фундамент. Поэтому необходимые расчеты основания выполняют на стадии проектирования дома. Еще один нюанс заключается в том, что при колебаниях стен возможно растрескивание стяжки, что приведет к теплопотерям. Поэтому при устройстве теплого пола необходимо выполнить качественную теплоизоляцию основания.

Устройство системы «теплый пол»

Деревянный пол

Другой распространенный материал для устройства пола в деревянном доме – натуральная древесина. К его преимуществам относят следующее:

  1. Экологически чистый материал с богатым природным рисунком.
  2. Древесина безопасна, так как не содержит вредных добавок, она полностью натуральна и не выделяет в окружающую среду вредные токсины.
  3. Эстетичный внешний вид и органичное сочетание древесины с остальными поверхностями строения, в то время как бетонный пол будет выглядеть не естественно.
  4. При устройстве деревянного пола можно отказаться от других отделочных материалов. С помощью лаков, масел, морилки и других пропиток деревянное чистовое основание может стать крепче, долговечнее и обретет оригинальный, благородный внешний вид.
  5. Древесина – очень прочная и в зависимости от породы можно подобрать материал с теми или иными эксплуатационными свойствами и фактурой.

Деревянный пол можно использовать даже в прихожей

Неоспоримое качество натуральной древесины дарит атмосферу тепла и уюта, создает оптимальный микроклимат и комфорт в доме.

Замена половиц

Из минусов деревянного пола отмечают высокую стоимость материала трудозатратность при его монтаже. К тому же идеально ровное основание получить бывает довольно сложно.

Устройство систем водяного тёплого пола

Подогрев полов, функционирующий благодаря нагревающейся воде, представляет собой конструкцию, созданную из отопительного контура, который, как правило, залит цементной стяжкой. Но также водяной пол может быть изготовлен и без использования цементных растворов – это актуально для тех помещений, полы в которых не могут испытывать значительную нагрузку.

Схема водяного теплого пола

Полы с бетонной стяжкой представляют собой следующую конструкцию (пирог).

  1. Черновое основание пола. Как правило, это перекрытие или стяжка из бетона по грунту.
  2. Слой гидроизоляционного материала. Необходим, чтобы грунтовые воды не проникали в помещение снизу. Актуально и для черновых полов по грунту, и для комнат, расположенных на первом этаже над подвальным помещением.
  3. Слой утеплителя. Обычно используется пенополистирол, который отлично справляется с задачей предотвращения утечки тепла в грунт, плиту перекрытия или подвал.

  4. Слой полиэтилена. Обычно укладывается в два слоя. Не позволит воде из бетонной смеси уйти в грунт или впитаться в утеплитель. Кстати, для этих целей популярный в строительной сфере фольгоизол использовать нельзя, так как среда, которая создается благодаря воздействию бетона, очень агрессивна, а вещества, содержащиеся в цементной смеси, способны разъесть материал.
  5. Армирующая сетка с ячейками около 5-10 см. Необходима для укрепления стяжки и закрепления трубопровода.
  6. Трубы для системы подогрева. Из нее создается водяной контур. Укрепляется при помощи пластиковых хомутов на армирующую сетку. Для создания системы подогрева, работающего на горячей воде, оптимально укладывать трубу с шагом 10-30 см. Хомуты используются по 2-3 шт на каждый метр.

  7. Слой бетонной стяжки. Заливается поверх подведенной и подключенной системы.
  8. Подложка. Укладывается поверх стяжки под напольное покрытие. Можно использовать, например, вспененный полиэтилен, изолон и т. д.
  9. Финишное покрытие.

Именно о правильном выборе итогового покрытия сегодня и пойдет речь. Оказывается, далеко не каждый материал можно укладывать поверх конструкций теплого пола.

Как отдельные напольные покрытия влияют на проход тепла от системы обогрева в помещение

Стоит помнить, что теплый пол – это не система отопления дома, это лишь ее элемент, необходимый для комфортного проживания. Полностью обогреть помещение он не способен. Нагрев поверхности в результате работы системы подогрева не может превышать +29 градусов. А водяной пол не может подогреваться более чем на +50 градусов. И уровень его нагрева регулировать достаточно сложно – на это влияет множество факторов. Именно поэтому выбрать подходящее напольное покрытие в этом случае не так просто, как кажется на первый взгляд.

Теплый пол

Нагретая вода остывает достаточно долго. Если система перегрелась, то и охлаждаться она будет далеко не мгновенно. К сожалению, некоторые типы покрытий пола негативно реагируют на резкие колебания температур и чрезмерный нагрев, разрушаясь и теряя эксплуатационные качества, к тому же могут начать выделять в воздух вещества, оказывающие негативное влияние на организм человека.

Принцип работы ИК пола

Как выбрать покрытие?

Резюмируем все вышесказанное и ответим на вопрос – на каком типе отделочного покрытия остановить свой выбор? Для теплых полов на воде не рекомендуется использовать:

  • покрытия, созданные на основе бамбукового сырья;
  • некачественный и толстый линолеум;
  • паркет классический.

На полы, прогревающиеся от воды, можно укладывать определенного типа ламинат или ковролин

Они отлично сохраняют тепло, но важно следить, чтобы материал не перегрелся. Это – оптимальный вариант для спален и залов

Покрытия, созданные на основе ПВХ, также могут укладываться поверх полов. Хотя выглядят такие материалы обычно не очень презентабельно.

Теплый пол под ламинат

Керамическая плитка – вариант наилучший, но она не будет хорошо смотреться в спальне или детской. Зато в кухне или ванной она незаменима.

В целом, выбор напольного покрытия будет зависеть от огромного числа факторов – назначения помещения, условий эксплуатации, функциональности всей системы обогрева дома или квартиры, прочности покрытия и т. д. Лучший вариант – зал и комнаты застелить ковролином или ламинатом, а в кухне, санузле, ванной и коридоре закрыть теплые полы кафельной плиткой.

Сухая стяжка: облегченные теплые полы

Сухая стяжка – технология, по которой теплый пол на лагах укладывается без заливки цементным раствором. В обычной системе стяжка выполняет функции не только фиксатора, но и проводника – благодаря высокой теплопроводности эффективно отдает тепло вверх. Но из-за большого веса ее нельзя применять по лагам. По финской технологии в сухой стяжке эту функцию выполняют гипсокартонные листы в три слоя – как основа, между петлями труб, как завершение «пирога». Это позволяет облегчить конструкцию. Пустоты между трубами и листами замазываются плиточным клеем, верхний слой крепится на него же.

Конструкция получается облегченная, нагрузка на перекрытия – в пределах нормы, да и в случае протечки магистраль реально отремонтировать.

Водяные полы в деревянном доме своими руками.

Это интересно: Полы из гвл технология кнауф

Особенности и нюансы водяного теплого пола

Существенное отличие водяного теплого пола от электрического заключается в зависимости от подачи теплоносителя. Если электрическая разновидность требует лишь подключения к электрической цепи, то водяной пол должен подключаться к отопительной системе всего дома, что значительно усложняет процесс монтажа и эксплуатации

Важно то, что на поверхности такая система не видна, а потому фото помещения не будут испорчены торчащими трубами и различными крепежными элементами, создающими дискомфорт при эксплуатации.

По стандарту структура такой системы включает:

  • водонагревательный котел, осуществляющий нагрев и подачу теплоносителя;
  • насос, обеспечивающий циркуляцию теплоносителя в отопительном контуре;
  • сеть трубопроводов, устраиваемая таким образом, чтобы теплоноситель поступал во все уголки помещения и обогрев при этом был равномерным;
  • система вентилей, задвижек и байпасов, каждый из которых предназначен для контроля и регулировки циркуляции теплоносителя. Очень важен в этом списке байпас, поскольку он позволяет теплоносителю обходить насос во время ремонтных работ в случае нарушения его функционирования;
  • контроллеры и датчики, позволяющие отслеживать температуру, давление, скорость циркуляции и другие параметры системы.

Особенности монтажа теплого пола в деревянном доме

В деревянном доме следует правильно проводить монтаж теплого пола. Ведь древесина имеет свои особенности, которые обязательно следует учитывать. Помните, температура теплого пола в деревянном доме не должна превышать 30 градусов. В противном случае древесины будет высыхать, что приведет к преждевременному выходу их строя материала.

При оборудовании электрического теплого пола, рекомендуется использовать бронированный кабель с наружной металлической оплеткой. Следует также учитывать, что кабель могут повредить грызуны. А такая оплетка защищает кабель от различных внешних воздействий.

Источник hr.decoratex.biz

Только на этапе строительства монтаж теплого пола не выльется в дополнительные затраты

Подключать систему электрического теплого пола нужно к электросети с необходимыми параметрами. Предварительно на них устанавливают приборы, защищающие электропроводку от короткого замыкания.

Решив установить теплый водяной пол в деревянном доме с деревянными перекрытиями, необходимо хорошо выровнять поверхность. Укладывают обогревательные трубы в специальный короб, который в дальнейшем накрывают досками. Короб изготавливают из дерева, гиспокартона или другого материала, который будет хорошо впитывать влагу. После укладывают ламинат.

Каркасный дом на сваях

Фундамент может быть выполнен из свай. В этом случае основание хорошо продувается. Чтобы пол в доме был утеплён, на обрешётку укладывают 4-5 слоёв теплоизоляционного материала.

«Тёплый пол» в каркасном доме на сваях монтируют из жидкостной магистрали или из электрических элементов, но необходимо подготовить основание для системы отопления. Какую методику монтажа используют для каркасного дома?

Бетонное основание

На форумах обсуждают систему отопления в доме на сваях. Рекомендуют поднять каркас, выполнить ленточный фундамент, обрешётку и установить каркас на изменённое основание.

Споры возникают из-за того, что все системы «тёплого пола» эффективно функционируют, если их уложить на стяжку и закрыть бетоном, но есть риск, что деревянный каркас не выдержит большой нагрузки, будет провисать, деформироваться. Есть опасность, что обрешётка сломается. Какие рекомендации дают строители?

  • Лаги на сваи укладывают на расстоянии 1,7-2 м. Длина составляет 6-8 м. Специалисты советуют сделать шаг укладки лагов меньше, не более 1,5 м, использовать короткие бруски до 4 м. В этом случае обрешётка получится крепче. Есть вероятность, что она выдержит нагрузку бетонного покрытия.
  • Для утепления фундамента, кроме минеральных изоляций использовать дополнительно плиты из пенополистирола и экструдированного пенополистирола. Материалы лёгкие, не утяжелят фундамент. Общая толщина изоляции может составить до 1 м.
  • На лаги, обрешётку и утеплитель укладывают рулонный гидроизоляционный материал на битумной основе. Он не только защитит все слои утеплителя от влаги, но и от ветра, что снизит охлаждение основания для «тёплого пола».
  • Глубина черновой стяжки невысокая 4-5 см. Чистовое покрытие 5-8 см.

На бетонную поверхность, в качестве основного обогрева используют жидкостную магистраль. Для дополнительного подогрева отдельных небольших помещений устанавливают электрические системы.

На форумах предлагают укладывать «тёплый пол» на лаги. Данную методику часто используют в деревянном доме. Нагревательные системы монтируют без стяжки.

Деревянное основание

Пол утепляют комбинированными материалами, минеральной ватой и полистирольными плитами. Обязательно делают засыпку из керамзита. Выполняют гидроизоляционные мероприятия. Делают черновую деревянную обрешётку.

  • На обрешётку укладывают листы ГВЛ. Поверхность выравнивают.
  • На листы устанавливают металлические термораспределяющие пластины. Из них формируют контур для труб или для кабеля.
  • Жидкостную магистраль подсоединяют к коммуникационной гребёнке. Кабель подключают к терморегулятору.
  • Для кабельных или карбоновых матов укладывают отражающий экран.
  • Нагревательные элементы закрывают чистовой обрешёткой. На ней уже формируют облицовку пола. Это может быть ламинат, паркет или оставляют вагонку.

«Тёплый пол» в деревянном каркасном доме укладывают не только на лаги, но и на доски. В них проделывают штробы, располагают фольгированный материал. В штробах размещают водяную или кабельную магистраль.

Маты не используют. Хорошим вариантом для напольного обогрева является термоплёнка, но её рекомендуют устанавливать только в качестве дополнительного обогрева.

Систему напольного отопления давно используют в загородных домах. При расчётах учитывают не только площадь помещения, но и разновидность фундамента. В каркасном доме на сваях тщательно утепляют черновое основание, изолируют его от влаги.

В деревянном коттедже стяжку выполняют сухим способом; нагревательные системы монтируют на досках, на поверхности из листов ГВЛ, которые укладывают между лагами.

YouTube responded with an error: Daily Limit Exceeded. The quota will be reset at midnight Pacific Time (PT). You may monitor your quota usage and adjust limits in the API Console: https://console.developers.google.com/apis/api/youtube.googleapis.com/quotas?project=268921522881

Теплые полы в деревянном доме: подогреть дощатый настил не проблема

Рубрики :Статьи

Чем отличается деревянный дом, к примеру, от кирпичного строения? По большому счету, только материалом, из которого он сделан – во всем остальном это все то же жилое пространство, жильцы которого хотят комфорта не меньше других. Им, так же как и всем, приятно ходить по теплому, а не ледяному полу – как говорится, есть спрос, будут и предложения. В смысле того, что подогреть деревянный пол, который по обычаю сооружается в деревянных домах, можно с помощью любой из известных технологий. Можно рассмотреть и водяной вариант, и электрический кабельный, и даже инфракрасный – ограничений здесь нет, но имеются дополнительные тонкости и нюансы, о которых и пойдет разговор в данной статье. Вместе мы разберемся с вопросом, как сделать теплый пол в деревянном доме?

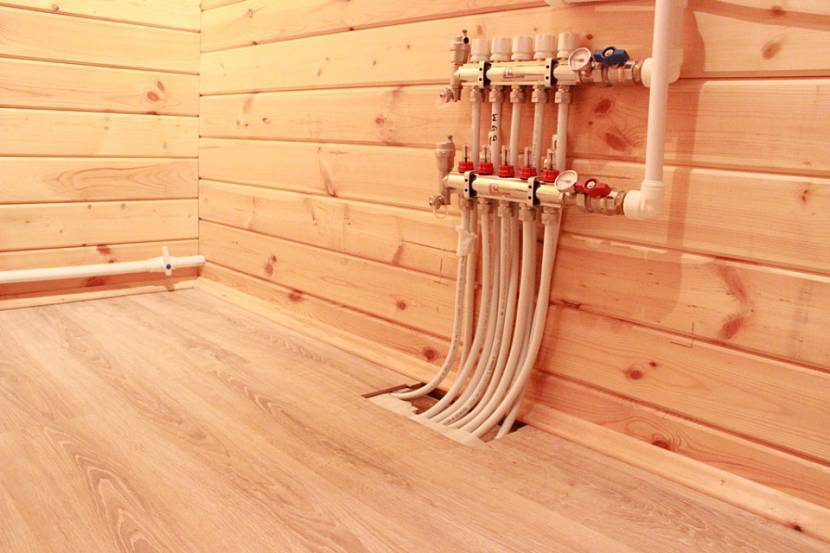

Отопление теплым полом в деревянном доме фото

Как выбрать трубы для водяного «теплого пола» в деревянном доме

Эффективность отопления зависит от вида труб. Требования следующие:

  • должны иметь соответствующее назначение;
  • всего два соединения в каждом контуре — на входе и выходе;
  • срок службы более 50 лет;
  • оптимальный диаметр;
  • качественный соединительный крепеж;
  • известного производителя.

Материал

На «теплый пол» без стяжки можно укладывать трубы:

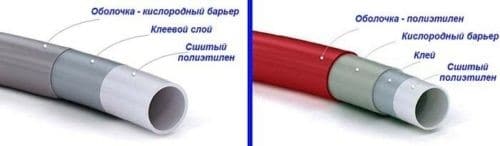

сшитого полиэтилена (PE-X или XLPE). Среди плюсов: стойкость против гидравлического удара, высокая механическая прочность — выдерживают замерзание воды, долговечность. Среди недостатков высокая цена, недостаточная гибкость.

металлопластика. Характеризуются высокой прочностью и гибкостью, длительным сроком эксплуатации. Однако монтаж сложный и дорогостоящий;

медные. Огромное количество плюсов при одном минусе — запредельная стоимость.

Диаметр

Для «теплых полов» выпускаются трубы нескольких диаметров: 16*2 мм, 18*2 мм, 20*2 мм и 25*2 мм. У каждого из них есть свои плюсы и минусы. Опыт эксплуатации в разных условиях показал, что в целом сильные и слабые стороны уравновешиваются.

Поэтому нужно ориентироваться на радиус поворота: труба ⌀20 мм никогда не уложится с шагом 10-15 см, который необходим в узких помещениях. Поэтому для деревянных домов специалисты рекомендуют покупать16-тимиллиметровые водоводы. Особо подчеркнем, что во всех контурах по всему дому должны быть трубы одного диаметра.

Трубы на лагах

При этом способе на деревянный пол набиваются лаги из брусков, а между ними укладывается утеплитель: минвата или пеноплен. Высота лаг выбирается по высоте слоя утеплителя. Поперек лаг набиваются доски или полосы древесно-стружечных плит таким образом, чтобы между ними можно было уложить трубы водяного теплого пола. После этого, как и в первых двух случаях, в образовавшиеся пазы устанавливается теплоотражающий материал: специальные металлические полосы или фольга. На теплоотражающий материал, в пазы, укладывают трубы водяного отопления и закрепляют их там поперечными металлическими полосками.

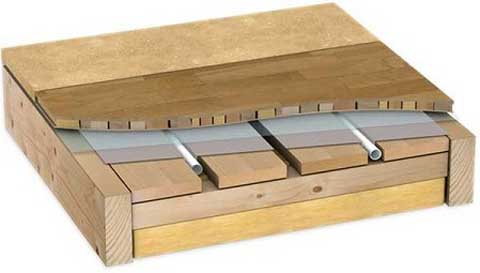

Схема «пирога» теплого водяного пола по деревянным лагам

Такой способ целесообразно применять в случае, если деревянный пол, при его укладке, не был утеплен или утепление его выполнялось, но оно явно недостаточное (меньше 10 см). В первом случае, рекомендуется толщина утеплителя и соответственно, высота лаг – не менее 10 см, во втором – не менее 5 см. При этом необходимо учесть, что уровень пола, при таком варианте поднимется на значительную высоту: 8-15 см. Поэтому такой вариант приемлем, если есть возможность поднять полы на такую высоту.

Теплый водяной пол по деревянным лагам и утеплителю

Преимущества такого способа:

  • Возможность использования на не утепленном или плохо утепленном полу;
  • В ходе монтажа выполняется дополнительная теплоизоляция.

Недостатки:

  • Уровень поверхности пола поднимается на значительную высоту;
  • Наибольший расход материалов, по сравнению с другими способами (брус, доски, утеплитель).

Водяные полы в домах из дерева

Особенности обогрева деревянного пола

Водяной теплый пол под деревянные полы, а тем более на деревянное основание монтируют не так часто. Причин этому несколько:

При работе с деревянными основаниями необходимо компенсировать теплоемкость древесины, используя отражающие элементы

  1. Теплопроводность древесины. С одной стороны это плюс — деревянная основа выступает в качестве теплоизолятора. С другой стороны, прогреваться пол будет довольно долго. Кроме того, есть риск, что значительная доля энергии уйдет именно на нагрев чернового пола, и в помещение попадет только часть тепла (относительно небольшая).
  2. Температурная деформация. Укладка труб с горячей водой в толще деревянного пола может привести к неравномерному изменению линейных размеров его отдельных участков. В результате стабильность конструкции существенно снижается — в первую очередь из-за появления щелей и в черновом настиле, и в каркасе.

Деревянные основания подвержены температурным и влажностным деформациям — эту особенность придется учитывать

  1. Воздействие влаги. Конечно, системы водяного теплого пола делают герметичными, всеми силами стараясь избежать протечек. Но при укладке под деревянным покрытием даже конденсат, вызванный разницей температур, может стать причиной набухания древесины.

Трубы нужно обязательно прятать под опорными элементами, иначе они будут повреждены при ходьбе по полу

  1. Значительная толщина нагревательных элементов. Если трубы водяного теплого пола укладываются в стяжку, их толщину можно легко компенсировать, залив нужный слой бетона. При монтаже на деревянное основание приходится решать эти проблемы иначе, так как просто настелить чистовое покрытие поверх труб не получится.

Традиционный вариант с заливкой стяжки (на фото) здесь не подойдет — слишком велика нагрузка

Впрочем, все, что я отметил выше, отнюдь не значит, что деревянная система водяного пола нереализуема в принципе. Если учесть все эти недостатки и использовать в работе современные материалы, приспособления и технологии, то теплый пол по лагам или дощатому настилу будет работать на зависть соседям.

Как можно сделать основание?

Планируя монтаж теплого пола в доме с деревянным перекрытием или системой лаг, нам нужно решить главный вопрос — куда прятать трубы?

При укладке на деревянное основание трубы нужно защитить от нагрузки, используя дистанционные вставки из дерева или ДСП

Сложность здесь состоит не только в том, чтобы защитить их от нагрузки. Это, как раз, сделать несложно — достаточно поднять уровень финишного покрытия на несколько сантиметров. Но в таком случае мы сильно проигрываем в эффективности теплопередачи: над трубами образуется воздушная прослойка, которая выступает в роли теплоизолятора. То есть греем мы что угодно, но не сам пол.

Вот почему при сборке системы теплого пола покрытие стараются уложить точно по уровню верхнего края трубы.

Для этого применяют такие приспособления:

ИллюстрацияСпособ укладки системы водяного обогрева
Фрезерованные сборные основания.

Для укладки труб в толще пола на нужном уровне применяются древесно-стружечные плиты (ДСП) с канавками, проделанными на фрезерном станке. Глубина и конфигурация канавок подираемся таким образом, чтобы обеспечить максимально рациональное распределение труб с теплоносителем.

Минусы модульного настила из ДСП:

  • высокая стоимость материала за счет фрезеровки;
  • низкая влагостойкость;
  • склонность к деформациям.
Реечные конструкции.

Этот вариант — более дешевая альтернатива модульному основанию с фрезерованными канавками. На черновой пол набиваются рейки, зазор между которыми соответствует диаметру укладываемой трубы.

Толщина реек подбирается таким образом, чтобы просвет между верхним краем трубы и чистовым полом был минимальным — так уменьшаются потери тепла.

Минус — зазоры по бокам и в местах поворота труб получаются большими, потому часть тепла все равно теряется.

Полимерные маты.

Для решения значительной части проблем, связанных с теплопотерями, деформацией и намоканием поверх чернового настила можно также уложить полимерные маты с канавками для укладки труб. Функционируют они так же, как и фрезерованные панели из ДСП, но эффективность у этих изделий выше.

Минус — высокая цена, которая компенсируется экономией на обогреве только частично.

Любой из этих вариантов подходит, если нам нужно уложить теплый пол на фанеру или другое деревянное основание. Я сторонник полимерных матов, но и фрезерованные модели из ДСП, и даже простые конструкции из набитых на пол реек вполне имеют право на существование.

Сборное основание из ламинированной ДСП, готовое к укладке труб

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать. Закрыть ими нужно всю поверхность пола

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность

Выравнивание стяжки

Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
