Дровяная печь из кирпича для дачи: пошаговая инструкция по кладке

Голландская печь

Своему появлению данный тип печных агрегатов обязан русским печникам, именно они ее придумали. Предназначается «голландка» для теплоснабжения помещений. Печка очень компактна и отличается высокой степенью теплоотдачи. Чтобы полностью прогреть с ее помощью холодную комнату, потребуется 10 часов.

В период межсезонья голландская печка своими руками из кирпича способна удерживать тепло в течение суток. Ее конструкционное устройство обеспечивает высокую теплоотдачу за счет извилистого дымохода. Кроме этого, у печи имеется вместительный топливник.

«Голландку» возводят только с использованием печного кирпича, который накапливает тепло быстро, а отдает постепенно. Этот стройматериал для постройки печей стоит очень дорого.

LiveInternetLiveInternet

  • Регистрация
  • Вход

—Рубрики

  • Рукоделие (673)
  • БИСЕР (193)
  • ШИТЬЕ (108)
  • букеты из конфет (63)
  • Мыловарение (27)
  • Обереги (24)
  • ВАЛЕНТИНКИ (23)
  • УПАКОВКА ПОДАРКОВ (11)
  • Открытки своими руками (6)
  • Новый год (3)
  • РИСОВАНИЕ (1)
  • ЗДОРОВЬЕ (567)
  • НАТУРАЛЬНАЯ КОСМЕТИКА (212)
  • Упражнения для лица (17)
  • КУЛИНАРИЯ (562)
  • УКРАШЕНИЕ БЛЮД (57)
  • мультиварка (45)
  • ПОСТНЫЕ БЛЮДА (44)
  • САЛАТЫ (38)
  • ВЯЗАНИЕ (467)
  • КРЮЧЕК (10)
  • сумки (2)
  • ДЛЯ ДОМА (332)
  • Сад, огород,дача (117)
  • полезные советы (78)
  • СИСТЕМА ФЛАЙ ЛЕДИ (4)
  • Фен Шуй (1)
  • ВЫПЕЧКА (318)
  • ТОРТЫ (121)
  • ВЫШИВКА (219)
  • цвета мулине (2)
  • СТИХИ ДЛЯ ДУШИ (165)
  • Моя Украина (121)
  • похудение спорт (164)
  • ПЛЕЕР (100)
  • ЗАГОТОВКИ (57)
  • Психология (38)
  • СЛАДОСТИ (38)
  • ПОМОЩЬ ПО ОФОРМЛЕНИЮ ДНЕВНИКА (31)
  • ПРИВЛЕЧЕНИЕ ДЕНЕГ (23)
  • БЛЮДА ИЗ ОВОЩЕЙ (20)
  • САЛАТЫ (16)
  • СТИЛЬ БОХО (9)
  • ПРИЧЕСКИ (6)
  • Торты без выпечки (5)
  • Симорон (5)
  • Английский язык (4)
  • маникюр (4)
  • РАЗГОВОРНИКИ (3)
  • Значение имен (2)
  • Разное (2)
  • поздравления (2)
  • МУЗЫКА ДЛЯ ДУШИ (2)
  • Одесса (1)
  • РЕМОНТ СВОИМИ РУКАМИ (1)

—Музыка

Все (93)

—Поиск по дневнику

Все (45)

Общие рекомендации по выбору строительных материалов

Браться за возведение печи шведки своими руками стоит только в том случае, если у вас уже есть хоть какой-то первичный опыт кладки. Это достаточно сложная конструкция и выбирать ее в качестве первого эксперимента не следует.

Если же вы обладаете элементарными навыками кладки кирпича и уже имели дело с монтажом печей, то наша подробная пошаговая инструкция позволит вам осилить этот процесс. Точно следуйте инструкции и возводите каждый ряд в соответствие с указанной схемой.

Печь шведка своими руками

Как уже говорилось выше, шведская печь требует очень внимательного и аккуратного подхода. В отличие от традиционной русской или голландской печи, для нее не подойдет бывший в употреблении кирпич. Эффективность и производительность шведки напрямую зависит от качества материала. Лучше взять шамотный или красный кирпич.

Также следует уделить внимание и выбору раствора. Для строительства топки, необходимо замешивать раствор из специальной шамотной глины, которая выдерживает высокие температуры

Глина должна быть гладкой, средней жирности.

Чтобы проверить правильно ли выполнен замес, возьмите тонкий слой глины и нанесите ее на вертикальную поверхность. Она не должна стекать и по консистенции должна напоминать густую сметану. Ни в коем случае, в смеси не должны присутствовать комочки или не промешанный раствор.

Обычная глина подойдет для облицовки отопительной конструкции. Если выполнить из нее камеру для розжига топлива, то она растрескается, и целостность печи может быть под угрозой.

Шамотный кирпич

Отдельно следует сказать о фундаменте под шведскую печь. Учитывая ее большой вес, основание необходимо выполнить мощным. Для застывания бетонного монолита требуется не менее трех недель. Если вы поспешите и начнете делать кладку на свежий, не до конца застывший фундамент, то под большим весом печь может деформироваться.

Одним из слабых мест шведки является топочная дверца. Если взять бюджетную дверцу из штампованного листа, то она быстро расшатается и выйдет из строя. Поэтому необходимо брать литую дверцу с усами, которые во время кладки нужно будет надежно замуровать.

Размер плиты и духовки вы можете варьировать в пределах 5-10 см, а вот толщина духовки имеет большое значение. Если вы самостоятельно будете варить духовой шкаф, то используйте сталь, которая плохо проводит тепло. Если взять тонкое кровельное железо, то такая духовка будет быстро остывать.

Подготовительные работы

Перед тем как начинать строительство русской печи, следует убедиться, что все необходимое есть в наличии.

Выбор места

От выбора места для постройки печи зависит очень многое. Необходимо соблюсти зазор до стен из горючего материала 30-40 см или предусмотреть их защитную обшивку асбестом. Промежутки потребуются и для доступа к наружным стенкам печки с целью их осмотра и ремонта.

Для тяжелого агрегата весом в несколько тонн нужно прочное основание (фундамент), защищенное от грунтовой влаги. Заранее предусматривают место, где дымоход пройдет через перекрытия потолка и крыши. Здесь не должно оказаться конька или стропил.

Инструменты для кладочных работ

Основные рабочие инструменты печника:

  • узкий мастерок (кельма) для кладки раствора и зачистки излишка из швов;
  • молоток-кирка для придания цельному кирпичу требуемой формы;
  • строительный уровень и отвес.

Для замешивания раствора нужны лопата и емкость.

Инструмент печника

Сейчас резку кирпича в клин, снятие углов и шлифование облицовки выполняют ручным электроинструментом (болгаркой) с алмазными кругами. Это сильно упрощает труд мастера.

Необходимые материалы

Основные материалы для устройства надежного очага: кирпич и огнеупорный раствор

Их качеству уделяют пристальное внимание. Также потребуется: чугунное литье для дверей, заслонок, задвижек, колосников и варочная плита

Выбор кирпича

Верный подбор кирпича для работы – ключевой фактор экономичности тепловой отдачи и долгого срока службы будущего очага. Поэтому имеет смысл приобретать красный глиняный кирпич марки М150-М200 только первого сорта. Пустотелый материал для печной кладки непригоден.

Не подходят для такой работы и кирпичи с явными следами брака:

  • несоответствие стандарту (230х125х65 мм), на который ориентированы все типовые порядовки;
  • со следами пережога, коробления, дефектами формы и поверхности;
  • с раковинами после выделения газов;
  • имеющие трещины и задиры от резания.

Специальные сорта кирпича высшего качества, называемого подовым, продаются поштучно и идеально подходят для кладки печей.

Фундамент

Основание тяжелой печи устраивают на бетонном фундаменте, который отливают по утрамбованной щебеночной подушке в яме глубиной до полуметра. Горизонтальную гидроизоляцию от грунтовой воды выполняют из 2 слоев рубероида на битумной мастике.

Раствор для кладки

Требования к подходящему для печных работ раствору серьезно отличаются от привычных.

От материала требуется:

  • стойкость к высоким температурам;
  • коэффициент теплового расширения, максимально близкий к таковому у кладочного кирпича.

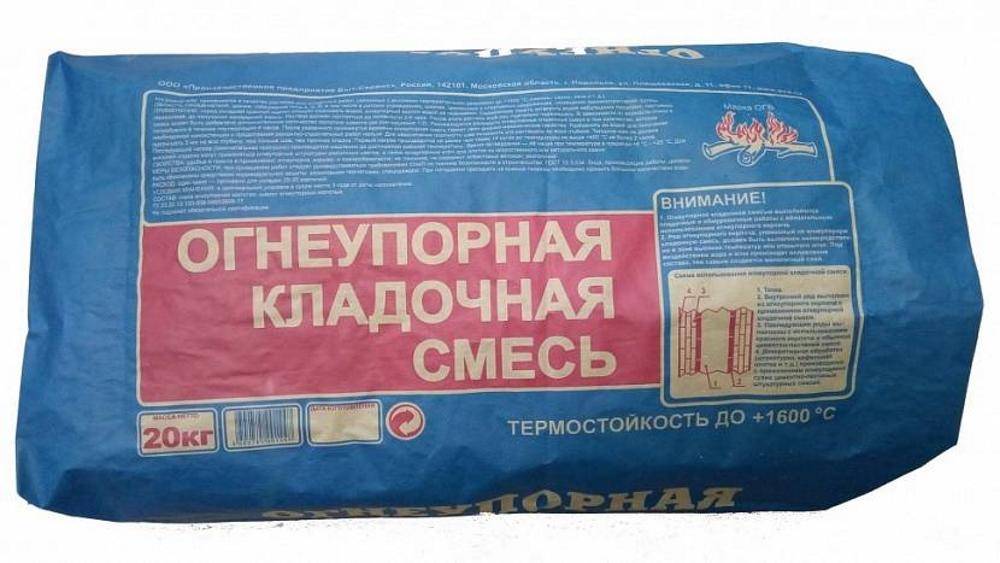

Огнеупорная смесь для кладки печей

Поскольку качество глины здесь играет ведущую роль, лучше купить в строительном магазине готовую сухую смесь.

Проверка качества глины

Пригодность глины к печной кладке можно проверить народным способом. Из раствора сделайте шарообразный комок величиной с детский кулак и медленно сожмите между двух дощечек. Если глина качественная, комок потрескается только после сжатия до половины размера. Тощая негодная глина не деформируется вообще, а материал средней кондиции лопнет после сжимания примерно на треть.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито. В настоящее время не необходимости готовить эту смесь самостоятельно. Ряд компаний предлагают готовые кладочные смеси различных фасовок. Использование таких кладочных смесей предпочтительнее, чем собственное их изготовление.

Промышленные сита, просеивают более мелкую фракцию песка и глины, что позволяет получать более пластичную и однородную смесь. Такая смесь позволят исключить образование пустот и воздушных пузырей в швах, при кладке.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, “замковой” выкладкой.

Перед первой топкой, рекомендуется подождать 3 недели.

Инструкция по кладке, — что и как делать?

Для строительства потребуется следующий инструмент: совковая лопата, строительный уровень, рулетка, метр, угольник, кельма, кирка-молоток, расшивка, болгарка.

Шаг 1. Определяем место размещения печи

Печные устройства устанавливают в углу, по центу или вдоль стены комнаты. Не следует их устанавливать напротив дверей, поскольку это будет снижать КПД. После определения будущего местоположения на полу делают разметку, соответствующую габаритам печи с учётом напуска под фундамент, и производят выпил половых досок.

При выборе места следует учитывать дымоход конструкции, — недопустимо, чтобы он прикасался к потолочным балкам дома. Для этого нужно использовать строительный отвес.

Шаг 2. Строим фундамент

  • В подготовленном заранее месте выкапывают котлован для будущего основания печки. Глубина его должна быть не менее 70 см, т.е. ниже уровня промерзания грунта. При строительстве лёгких конструкций котлован под монолит можно делать меньшей глубины, но тогда фундамент следует оснастить столбчато-свайными элементами.
  • Как только яма готова, приступают к устройству деревянной опалубки, т.е. того остова, который и будет формировать фундамент.
  • Для увеличения жёсткости основания производят его армирование, — для этого вяжут арматуру или используют металлическую сетку.
  • На дне котлована формируют песчаную подушку из песка большой фракции.
  • Готовят бетон и заливают в подготовленную форму. Верхний уровень залитого бетонного раствора должна быть ниже 14 см. нулевого уровня (пола).

Фундамент будет надёжный

После того, как фундамент устоялся, приступают к следующему этапу, т.е. через 4 недели.

Шаг 3. Готовим кирпич для работы

Кладочный кирпич нужно подготовить, т.е. рассчитать необходимое количество для каждого ряда, при необходимости с помощью болгарки нарезать. А также до начала работ замочить кирпич в воде.

Шаг 4. Подготовка кладочных растворов

Глина для печи – это лучший раствор для кладки: она мягкая и эластичная, а после обжига набирает прочность, в дальнейшем от жары не трескается.

Глину можно купить

Глиняный раствор делается на «глаз» с добавлением песка. Сухую глину притирают ситом, перемешивают равными частями с песком и добавляют воду. Если получилась пластичная и вязкая консистенция густой сметаны, то раствор получился. Если смесь «жирная» или наоборот, то добавляется песок или глина соответственно.

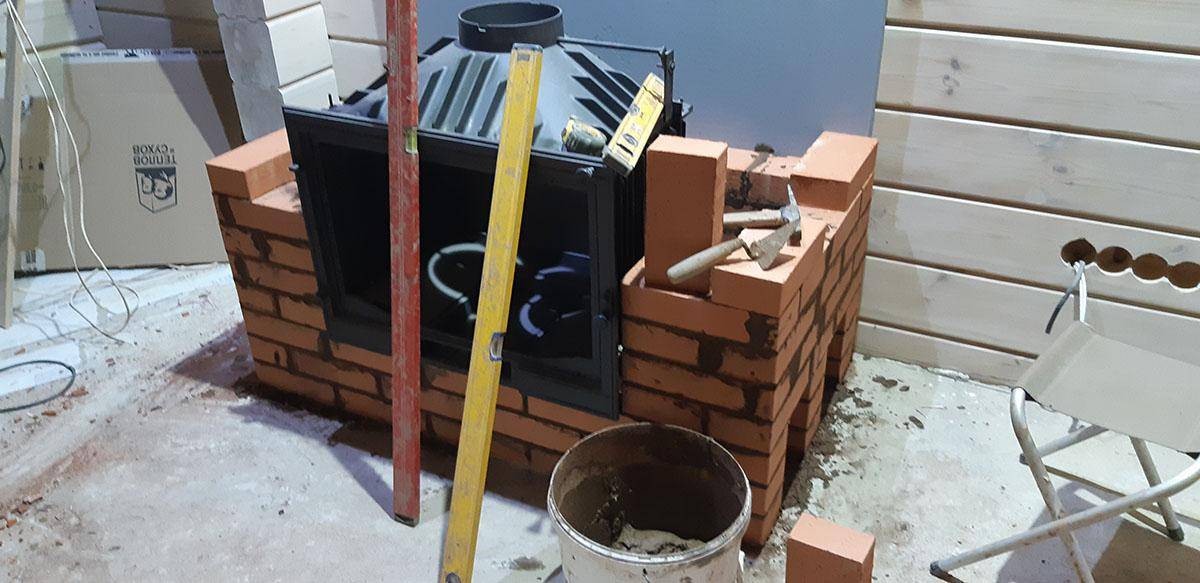

Шаг 5. Возводим печь

Первый ряд – выравнивающий, укладывается на цементный раствор на заранее устеленный кусок рубероида или другого аналога. После начинают укладку по схеме и в соответствии с проектом.

Видео, как производят кладку:

Шаг 6. Кладка дымовой трубы

Возведение дымовой трубы осуществляется в соответствии с планом, и на первых этапах должно быть предусмотрено отсутствие прикосновения её с деревянными потолочными несущими конструкциями.

Для хорошей тяги необходима минимальная высота трубы, которая не может быть меньше 5 метров. Также следует при кладке дымохода удалять излишки раствора, чтобы он не затруднял и не создавал посторонние вихревые потоки внутри трубы.

Шаг 7. Внешний вид или облицовка

Если есть насущность улучшить внешний вид печи, то можно её обналичить искусственным камнем, декоративным кирпичом или керамической плиткой.

Обналичка может помочь

Делать это не рекомендуется, поскольку это значительно снижает теплоотдачу печи.

Шаг 8. Просушка печи

Вот печь и готова, но не торопитесь ею пользоваться. Выложенный кирпич набрал много влаги, и резкое увеличение температуры его расколет, — его нужно высушить.

Для этого её нужно в открытом состоянии оставить не несколько дней. Лучше использовать электрические термостаты или помещать внутрь печи электролампочку.

Подготовка к запуску — просушка

Разновидности печных конструкций

Сколько бы не прошло времени с момента появления первых печных конструкций и как бы далеко не зашли технологии обогрева жилища, каменная печь все так же не утрачивает своей актуальности. По сравнению с другими видами обогрева (электричество, газ), она более экономична. При этом толстые каменные стенки позволяют удерживать тепло еще сутки после догорания дров.

По своему назначению, печи делятся на следующие виды:

  • отопительные;
  • варочные;
  • многофункциональные;
  • комбинированные.
  1. Отопительная конструкция является, пожалуй, самой простой и распространенной. Как понятно из названия, функция такой печи направлена только лишь на отопление.

    В основном такую печь выбирают для дач, где есть электричество и для приготовления пищи используется плита. Либо владельцам дома хочется создать особый загородный уют с помощью печи-камина. Конструкция такой печи состоит из:

  • топочной камеры, которая приобретается уже в готовом виде, либо выкладывается шамотным кирпичом;
  • зольника, где собирается пепел;
  • дымохода.

В эту же разновидность конструкции можно отнести и камин с открытой или закрытой топкой. Он используется не только в декоративных целях, но и позволяет эффективно обогреть помещение площадью – 15-20 кв. метров.

В зависимости от выбранного материала, толщины стенок, схемы кладки, отопительные печи могут иметь разную тепло отдачу.

Наиболее популярным видом печи является конструкция с кладкой в один кирпич. Это позволяет прогревать стенки до 60С. По этой схеме выкладываются знаменитые печи-голландки.

По габаритам отопительная печь может быть широкой и окладистой, а может иметь вытянутую прямоугольную форму. Все зависит от площади помещения, стиля интерьера и личных предпочтений владельцев.

Для облицовки такой печи обычно используется изразцовая плитка, декоративная штукатурка, декоративный камень.

Очень стильно и оригинально выглядят кирпичные отопительные печи в виде трехсторонней призмы, но такой вариант новичку реализовать не получится, так как здесь требуется большой опыт. Большую сложность представляет обтесывание кирпичей и требования к выдерживанию угла строго под 60.

Красиво и необычно выглядят и круглые печи, которые выкладываются по схеме известного русского инженера в печном деле В.Е.Грум-Грижимайло. Печь работает по принципу свободного движения газов. Для обеспечения герметичности, снаружи конструкцию обкладывают листовым металлом. Такая печь способно обогреть большой загородный особняк и станет настоящим украшением для любого дома.

  1. Варочная печка. Такой вариант целесообразно выбрать для дачи, где хозяева бывают только в летний период. В этом случае обогрев дома не нужен, а если оснастить конструкцию дополнительно баком для воды, то она будет служить не только для приготовления еды, но и позволит создать комфортные условия для проживания.

    Часто такой вариант устанавливается в загородных коттеджах, где предусмотрено газовое и электрическое отопление, а вот в целях экономии ресурсов владельцы иногда пользуются кирпичной печью.

Конструкция печи состоит из кирпичного корпуса, внутри которого находится топочная камера, зольник, дымоход. Сверху лежит металлическая плита (может быть встроен духовой шкаф).

  1. Отопительно-варочная печь относится уже к многофункциональным конструкциям.

Это более сложный в реализации проект, так как он состоит из:

  • топочной камеры;
  • дымохода;
  • зольника;
  • варочной поверхности;
  • духового шкафа.

Печь выглядит массивно и обычно ее выбирают для дач, где другого варианта отопления не предусмотрено.

В нашей стране отопительно-варочные печи пользуются наибольшей популярностью, позволяя и дом протопить, и вкусный обед на всю семью приготовить.

Ее можно дополнительно снабдить сушильной камерой, где можно делать заготовки на лето: грибы, ягоды, фрукты. В холодную и сырую погоду, в этой камере можно быстро и безопасно просушить одежду, обувь.

Печь с сушильной камерой

Кстати, печи с сушильными камерами впервые придумали в странах Северной Скандинавии, где охотникам и рыболовам нужно было за одну ночь высушить одежду, сапоги.

Многие схемы отопительно-варочных печей имеют дополнительные приспособления в виде удобной лежанки, сушки для дров, духового шкафа, водогрейного бака.

Виды шведки

Существует несколько популярных видов шведской печи.

  • Печь в виде камина устроена таким образом, что варочная поверхность выходит на кухню, а декоративная часть с топкой и каминным порталом выходит в гостиную.
  • Шведка, оборудованная лежаком. Такая конструкция печи достаточно сложная, но в зимнее время она выполняет функцию очень уютной и теплой кровати.
  • Шведка, оснащенная варочной плитой и духовкой. Задняя часть такой печи обогревает комнату, а функциональная передняя часть располагается на кухне.

Выбор конструкции печи зависит от площади помещения и функциональных задач, которые она должна решать. Если печь необходима исключительно для приготовления пищи на даче и не предполагается обогрев дома зимой, то можно остановить свой выбор на компактной конструкции.

Шведка с одной плитой

Если же печь обустраивается в качестве основного отопительного прибора, то лучше выбирать модель, которая сможет прогреть сразу несколько комнат.

Следует сказать, что шведская конструкция печи является идеальным вариантом для небольшого загородного дома, в котором хозяева обитают не только в летний период.

Конечно, она подойдет и для небольшой дачи. Но шведка достаточно быстро отсыревает, а значит, требует постоянной эксплуатации. В противном случае, ее придется долго просушивать каждый раз перед тем, как ввести в эксплуатацию, а это значительно снижает ее экономичность.

При регулярном же использовании такая печь, оснащенная удобной варочной поверхностью и функциональным духовым шкафом, станет незаменимым помощником по хозяйству и подарит тепло и уют в доме.

Традиционная русская печь на дровах

Русская кухонная печь на дровах из кирпича – это самый большой вариант из всех возможных. Однако отличают ее не только большие размеры, но и многозадачность. В русской печи есть открытая топка, иногда перекрываемая заслонкой, а также целый лабиринт внутренних ходов, по которым движется горячий воздух, прогревая всю конструкцию (прочитайте: “Как топить русскую печь – особенности топки”). Как вариант, в русской печке может быть установлена дополнительная варочная плита.

Что касается эффективности русской печи из кирпича для дачи на дровах, то она составляет порядка 60 % (прочитайте: “Какой должна быть кирпичная печь для дачи – преимущества печи из кирпича, правила строительства”). Кроме того, к ее растопке еще нужно приноровиться и топить регулярно, не допуская остывания тела печи. В противном случае, из-за перепадов температур на стенках начнет образовываться конденсат, который кирпич впитает. В результате, при повторном замерзании он будет крошиться.

В теплое время года русскую печь можно использовать для приготовления еды, открывая летний ход, по которому дым будет выходить прямо в дымоход, минуя тело печи.

Русская печь отличается такими достоинствами:

  • многозадачность – использование для отопления и приготовления пищи;
  • создает комфортные условия в доме при условии регулярного протапливания;
  • придает обстановке национальный колорит.

Есть у конструкции и недостатки:

  • печь очень тяжелая, так что нужен массивный фундамент;
  • затратное строительство из-за большого количества материалов и сложности работ;
  • необходимость в регулярной чистке ходов;
  • низкий КПД.

Таким образом, целесообразно устанавливать данный вариант печи в доме, если вы планируете проживать в нем постоянно и обладаете финансами и свободным местом.

Красивые примеры в интерьере

Декоративные эффектные варианты отделки красивых и стильных печей.

Массивная печь-каменка во всю стену станет ярким акцентом парильной комнаты. Она может быть декорирована вставками из плитки, отделана камнем и оригинальной кирпичной кладкой. Остальные детали интерьера, в том числе и тазы с ковшами, выполнены из светлого дерева. Органичным аксессуаром выступают веники.

Если есть желание оформить баню в стиле хай-тек, необходимо использовать лаконичную небольшую каменку, возможно мини, и блестящие металлические листы в интерьере. Последние также могут выступить защитой деревянных стен.

Правильный выбор камней не только улучшит качество пара, но и украсит интерьер. Эксперты рекомендуют отдавать предпочтение речной гальке, базальту, порфириту, которые не боятся высоких температур.

Кирпичный дымоход как инженерное сооружение

Дымовая труба, при всей ее внешней непритязательности, – это сложное инженерное сооружение, к которому предъявляются серьезные требования. Они касаются прочности, пожарной безопасности, способности эффективно отводить горячие газы. Поэтому монтаж печной трубы в деревянном доме стоит начинать со знакомства с его устройством.

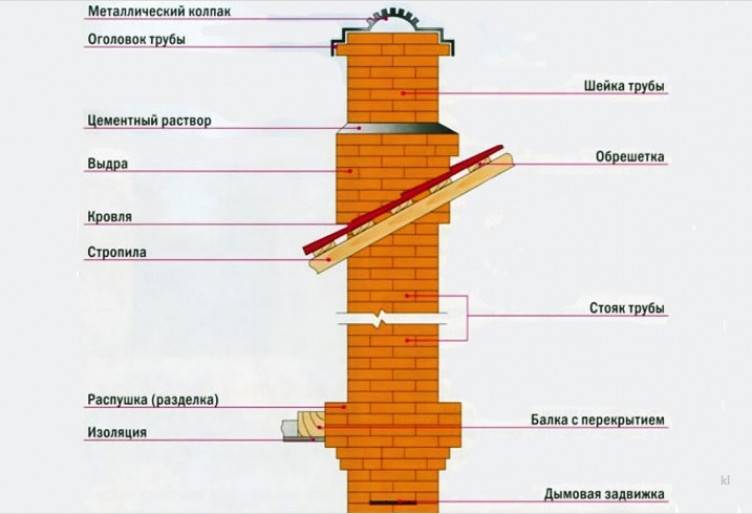

Основные элементы

  1. Внутренний дымоход – ведется от перекрыши печи до уровня, находящегося ниже потолочного перекрытия на четыре ряда кирпичной кладки.
  2. Разделка (распушка) – расширение толщины стенок трубы при её прохождении через потолочное перекрытие.
  3. Внешний дымоход – ведется через чердачное помещение до уровня кровли.
  4. Выдра – еще одно расширение толщины стенок дымохода, устраиваемое для перекрытия щели между ним, обрешеткой кровли и её покрытием.
  5. Шейка – продолжение внешнего дымохода.
  6. Оголовок – утолщение стенок, играющее роль дефлектора.

Требования к кирпичному дымоходу

Главным из них является расстояние «от дыма» до сгораемых конструкций. Оно равно 250 мм – это полная длина керамического полнотелого кирпича.

Второе требование – строгая вертикальность конструкции. Отклонение от нее более чем на 3 градуса (на один метр высоты) не допускается. Также в кирпичной кладке не должно быть сквозных трещин.

Расчет дымохода

Главный критерий – внутреннее сечение. От него, главным образом, зависит способность отводить горячие газы. Чем мощнее печь, тем шире должен быть дымоотвод. Существует три типоразмера, используемых для того или иного типа нагревательного прибора.

  1. «Четверка» –  ряд которого образуют четыре кирпича. Сечение 125 на125 мм. Используется для кухонных плит или отопительных печей малой мощности.
  2. «Пятерка» – прямоугольный дымоотвод, образуемый рядом из пяти кирпичей. Сечение 250 на 125 мм. Используется для отопительных и отопительно-варочных печей. Дымоходы для каминов меньше этого сечения делать не рекомендуется.
  3. «Шестерка» – квадратная труба, ряд из шести кирпичей. Сечение 250 на 250 мм. Применяется для каминов и русских печей – везде, где необходимо минимальное сопротивление движению горячих газов.

Второй по значимости критерий при расчете – высота. Она зависит от места её вывода на крышу относительно конька:

Отопительная печь с нижним обогревом размером 2250×510 мм

Отопительная печь имеет размеры, мм: 2250x510x2480.

Расход материалов (без учета фундамента и дымовой трубы) следующий:

  • кирпич красный — 740 шт.,
  • кирпич огнеупорный — 40 шт.,
  • глина красная — 25 ведер,
  • глина огнеупорная — 1 ведро,
  • песок — 15 ведер,
  • дверка топочная — 250×210 мм,
  • дверка поддувальная — 250×140 мм,
  • задвижка дымовая — 130×250 мм,
  • решетка колосниковая — 380×252 мм,
  • дверки прочистные размером 130×140 мм — 7 шт.,
  • предтопочный лист — 500×700 мм.

Печь может сложить один печник в течение 30 ч, дополнительно для приготовления глинопесчаного раствора и подноски материалов потребуется около 8 ч.

Теплоотдача печи при одноразовой топке в сутки — 6 кВт (5100 ккал/ч), при двухразовой топке — около 7,1 кВт (6100 ккал/ч). Печь рассчитана для отопления помещения площадью до 60 м². Чертежи разрезов и порядовки приведены на рис. 8.


Рис. 8. Отопительная печь с нижним обогревом размером 2250×510 мм а — фасад; б — разрезы А—А, Б—Б, В—В; в — кладка 1 —6, 8 рядов


Рис. 8. Отопительная печь с нижним обогревом размером 2250×510 мм г — разрез Г—Г; д — кладка 7 — 18 рядов


Рис. 8. Отопительная печь с нижним обогревом размером 2250×510 мм е — кладка 19—36 рядов

При кладке пятого ряда необходимо строго придерживаться порядовки, так как этот ряд определяет основные размеры дымоходов нижней отопительной камеры. Двадцать третий ряд также определяет основные размеры дымоходов верхней отопительной камеры. Уменьшать или увеличивать размеры дымоходов при кладке последующих рядов не рекомендуется.

Разновидности кирпичных печей

Далее мы рассмотрим все основные модели печей. Заодно вы узнаете, что они могут быть не только варочными, но и отопительно-варочными. Еще одна разновидность – это банная кирпичная печь на дровах (она может оснащаться обычной или каминной топкой). Давайте ознакомимся с ними поближе.

Голландская печка

Она же печь груба – самая простая и компактная, из-за чего несколько страдает ее эффективность. Поэтому большое количество вырабатываемого тепла попросту улетает в трубу. Печное отопление с грубой характеризуется своей простотой. Например, голландка может просто не иметь поддувала – этим она чем-то похожа на самый обыкновенный камин. Но с целью увеличения эффективности сделать поддувало все-таки рекомендуется.

Зато такая кирпичная печь крайне проста в кладке – схема печки отличается своей простотой. Благодаря этому она и заслужила свою популярность. Зато в ней нет варочной поверхности. И это одновременно является плюсом, так как агрегат получается компактным. Каналы для прохода дыма поднимаются в ней змейкой снизу вверх, располагаясь друг над другом. Основные преимущества данной печи:

  • Компактность – если вы хотите создать печное отопление частного дома небольшой площади, с ограниченной площадью комнат, то голландская печка грубка станет оптимальным вариантом;
  • Простая схема кладки – доступно для начинающего печника;
  • Возможность придания любой формы – от прямоугольной до круглой или какой-нибудь другой.

Также следует отметить небольшую нагрузку на фундамент – это связано с низким весом голландской кирпичной печи на дровах. Поэтому мощный фундамент можно и не делать.

Банные кирпичные печи на дровах

Чем-то они похожи на вышеописанные грубки, но отличаются особым исполнением – в их конструкции присутствуют каменки, наполненные камнями. Топка в них выходит не в парилку, а в соседнее помещение. При необходимости, дверки топок делаются стеклянными – благодаря этому в предбаннике образуется камин, служащий отличным украшением.

Русская печь

Рассматривая схемы печей из кирпича для дома, следует обязательно уделить внимание схеме русской печи на дровах. Такая печка станет достойным украшением жилища

Она универсальна в применении – выступает в качестве обогревателя, используется для приготовления еды (причем прямо в топке), служит для просушки белья в домашних условиях. А еще на ней можно спать, наслаждаясь исходящим от нее теплом.

Спать на русской печи – особенное удовольствие, ныне почти недоступное. Но хотя бы раз в жизни следует доставить себе такое удовольствие и поспать на русской печке, протопленной дровами.

Отопительно-варочная печь

Собираемая кирпичная печь для дома своими руками может быть выполнена по универсальной схеме – по шведской. Такая печка (часто именуемая шведкой) работает на дровах и является устройством многоцелевого назначения. Она работает как отопительный агрегат, может подогревать воду и печь пироги в духовом шкафу, может использоваться для приготовления еды в традиционной посуде – с помощью простой варочной панели.

Давайте рассмотрим особенности и достоинства такой кирпичной печи:

  • Большая топка для закладки дров – обеспечивает длительное горение;
  • Наличие внушительного конвектора – эффективный обогрев комнат;
  • Возможность встраивания баков для воды и духовых шкафов – расширяет функциональность печки;
  • Максимальное использование вырабатываемого тепла – температура продуктов сгорания здесь довольно низкая.

Привести какой-то определенный типовой чертеж печки довольно трудно, так как схемы кладки везде разные. Также есть отличия в наполнении – где-то используются духовые шкафы, а где-то присутствуют встроенные баки для нагрева воды.

Размеры шведских кирпичных печей на дровах могут быть самыми разными. Узкие варианты предусматривают использование только варочной поверхности. Если же нужна духовка, то печка несколько увеличится в размерах. То есть, она может быть не только компактной, шириной буквально в несколько кирпичей, но и довольно габаритной, занимая приличную площадь.

Некоторые такие универсальные кирпичные печи на дровах требуют для себя мощного фундамента, что накладывает ограничения на возможность их строительства.

Строительство русской печи с лежанкой своими руками

Рассмотрим возведение печи для отопления комнаты площадью 45-50 м2. Размер постройки — 127х166 см при высоте лежанки 147 см.

Пошаговая инструкция для русской печи с лежанкой своими руками предусматривает расход (в шт.):

  • кирпича красного – 1800;
  • кирпича шамотного огнеупорного – 50.

Другие материалы (листовая сталь, сырье для раствора, арматурная сетка) — по необходимости. Приблизительный расход песка – около 300 кг, очищенной глины – 250 кг.

Схема кладки

Общее устройство каждого ряда можно видеть на схеме:

Схема кладки

Внимательно следуйте инструкции, иначе не удастся выполнить скрытые внутренние каналы для горячего воздуха.

Пошаговая инструкция

Пример выкладки по рядам (в скобках – номер ряда):

  • (1) Кладут непосредственно на гидроизоляцию фундамента.
  • (5) Основание для арки свода.
  • (6) Монтаж колосников, канал прочистки сужают.
  • (7-8) Укладывают стальной лист на верх пода.
  • (10-11) То же, но с монтажом варочной плиты.
  • (12-16) То же, на 15-м ряду поднимают арку.
  • (17-18) Между ними прокладывают вязальную проволоку. Идет сужение свода.
  • (19-21) Заканчивают устройство лежанки.
  • (22) Отсюда начинают подъем дымохода.

Как видно из схемы, в этой работе нет ничего, требующего особых знаний и хитрого инструмента.

Сколько стоит построить русскую печь с лежанкой из кирпича

Для возведения русской печи с лежаком своими руками достаточно знать цену использованных материалов:

  • Потребность в кирпиче на такой очаг, отапливающий площадь от 30 до 50 м2, – 1800 шт. При средней цене за единицу в пределах 22-25 рублей стоимость материала для кладки – 45 тыс. руб.
  • Шамотный кирпич для топки (50 шт.) – 3 тыс. руб.
  • Комплект металлических деталей – 25 тыс. руб.

Итого расходы на закупку — 73 тыс. руб.

Если заказать работу у мастера-печника, расценки 2020 года на кладку – примерно 110 рублей за 1 шт. кирпича. Заплатить специалисту нужно будет еще 198 тыс. руб.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
