Требования к выводу печной трубы через крышу и перекрытие

Рекомендуемое месторасположение дымоходов

Место выхода дымохода через металлочерепицу определяется на начальном этапе его проектирования. Не рекомендуют устанавливать дымоход через ендовы ввиду отсутствия гарантии полной герметичности в местах примыкания с кровлей. Кроме того в ендовах собирается наибольшее количества снега, которое может оказать большую нагрузку на места соединения трубы с кровлей и нарушить целостность всего узла конструкции.

Также нерационально, когда труба на крыше из металлочерепицы, проложена вблизи окон мансардных помещений. Угарный газ или дым могут легким порывом ветра оказаться в помещении.

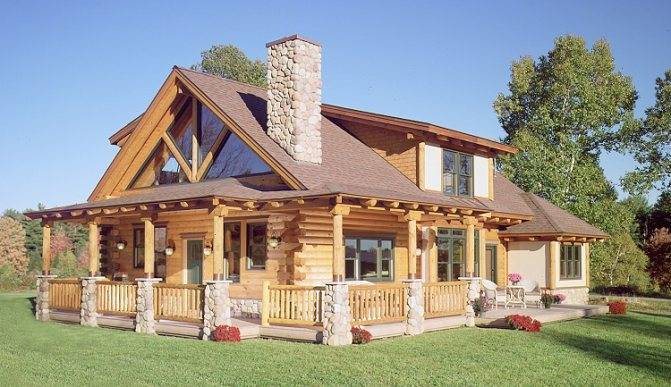

Оптимальным расположением дымохода является его установка вблизи конька. Зимой в этом месте происходит наименьшее скопление снега, а значит, возможность протечки сведена к минимуму. Труба возле конька имеет наименьшую высоту, что благоприятно сказывается при возможном воздействии атмосферных явлений. В холодное время года здесь происходит наименьшее образование конденсата, так как основная часть трубы не расположена в холодной зоне.

Такой вариант имеет и некоторые недостатки. В стропильной системе не предусматривается установка коньковой балки либо балка делается с разрывом, что влияет на прочность всей конструкции. Приходится устанавливать дополнительные опорные узлы под стропила, что не всегда выгодно, если планируется использовать чердак, как мансардное помещение. Поэтому рациональным решением будет проход дымохода вблизи конькового прогона.

Для плоских крыш достаточная высота дымохода составляет 500 мм. В случае с коньковой крышей, печная труба через металлочерепицу прокладывается на высоту, которая зависит от расстояния до конька :

  • при расстоянии до 1.5 метра высота дымохода должна быть минимум на 500 мм выше конька;
  • если расстояние до конька в пределах 1.5-3 метра, труба должна находиться на одном уровне с коньком;
  • в случае, когда расстояние превышает 3 метра, высота дымохода определяется линией, проходящей под углом 10 градусов от конькового пробега к горизонту.

Устройство проходки готовыми элементами

Если осуществляется проход дымохода через крышу, а дымоотводящий канал выполнен из круглой керамической или металлической трубы, то лучше воспользоваться готовыми узлами проходки, которых в продаже великое множество.

Узел проходки может иметь различную форму:

Выбор того или иного варианта зависит:

  • от типа кровельного покрытия;
  • диаметра трубы дымохода;
  • угла ската крыши;
  • материала, из которого выполнено перекрытие здания;
  • высоты подкровельного пространства.

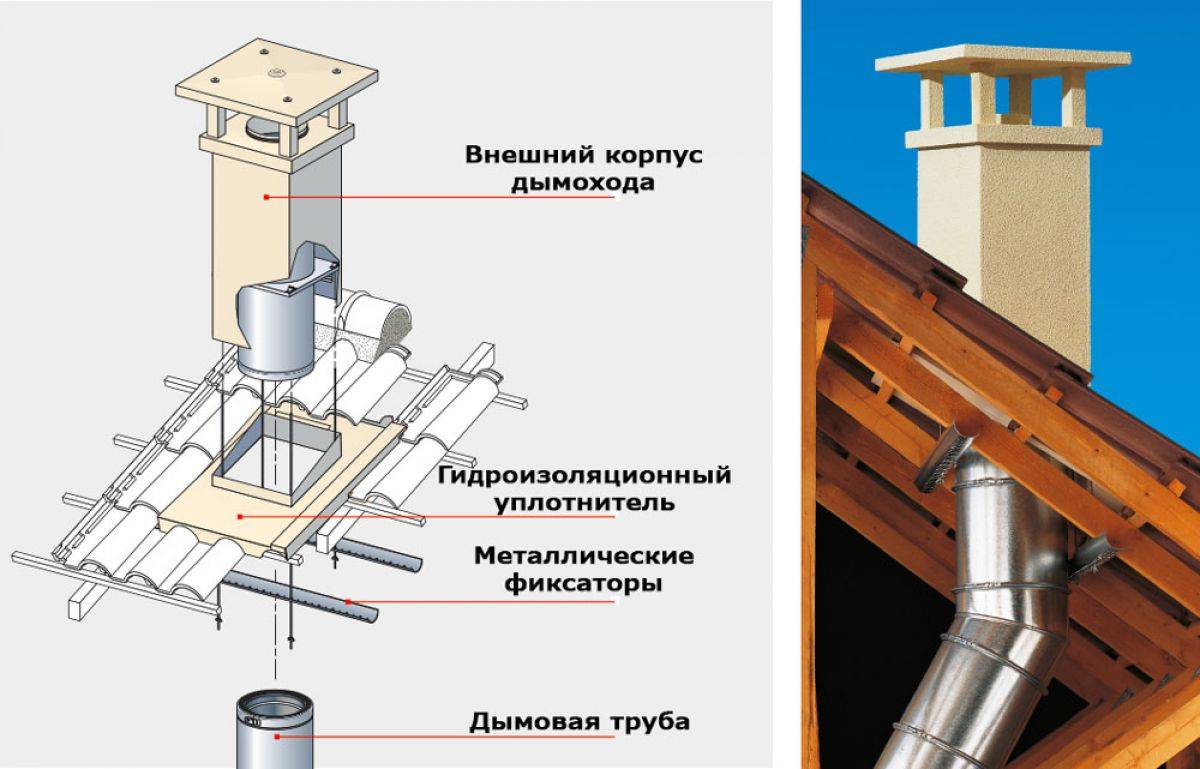

Проходка заводского изготовления представляет собой конструкцию, состоящую из двух частей — металлического кольца и специальных элементов, называемых отбортовкой. Если в производстве проходки используется черный металл, то его толщина должна быть не менее 1 мм, а максимальная толщина — 3 мм. Кольцо имеет два контура, каждый из которых оснащен изоляционным слоем из базальтового полотна, что исключает риск возгорания от горячей трубы. Металл покрывается эмалью черного цвета, устойчивой к высоким температурам и способной выдерживать до +600 градусов.

Встречаются узлы проходок, изготовленные из нержавеющей стали. Но цена таких конструкций узлов намного выше.

Универсальные узлы проходки представляют собой фланец из алюминия с силиконовой или резиновой гофрой конической формы. Они бывают нескольких типоразмеров, что удобно при выборе для конкретного диаметра дымоходной трубы. Верх гофры срезается под имеющийся диаметр трубы, после чего устройство просто натягивают на трубу. Фланец обрабатывается герметиком и крепится к кровле при помощи саморезов, что идут в комплекте.

В случае устройства кровли из материалов, не позволяющих прикрепить фланец саморезами непосредственно к кровельному покрытию, крепление производят в обрешетку более длинными саморезами или дюбелями, если основанием кровли служит железобетонная плита. Существуют узлы проходки, где фланец и гофра поставляются раздельно. В этом случае крепление производится специальными хомутами, которые плотно обжимают гофру вокруг дымоходной трубы.

Разделка трубы на металлочерепице

Проходные элементы различаются в зависимости от формы сечения трубы. Для прямоугольной трубы потребуется комплектная гидроизоляция в сборе, с внутренним и наружным фартуками. Фартуки монтируют в определенной последовательности и изолируют по периметру дымоотводной трубы, с обеспечением полной герметичности прохода. Элементы сборные и разработаны специально для изоляции примыканий к кирпичным конструкциям и каркасам с прямоугольными формами поперечных сечений.

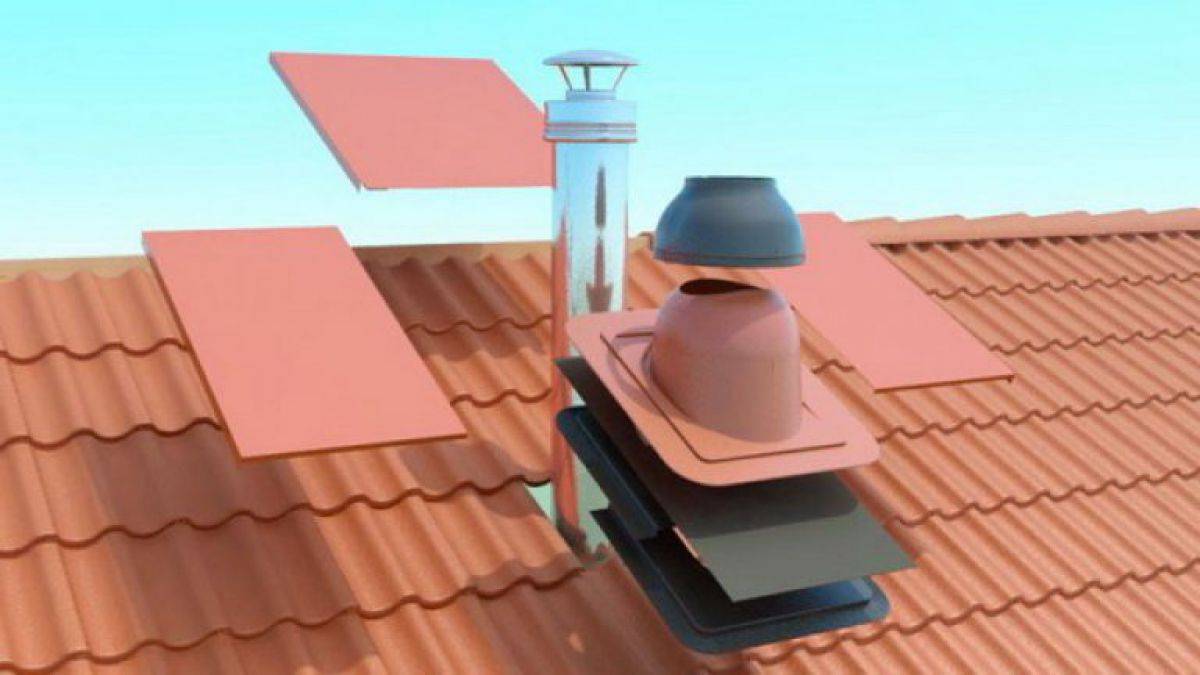

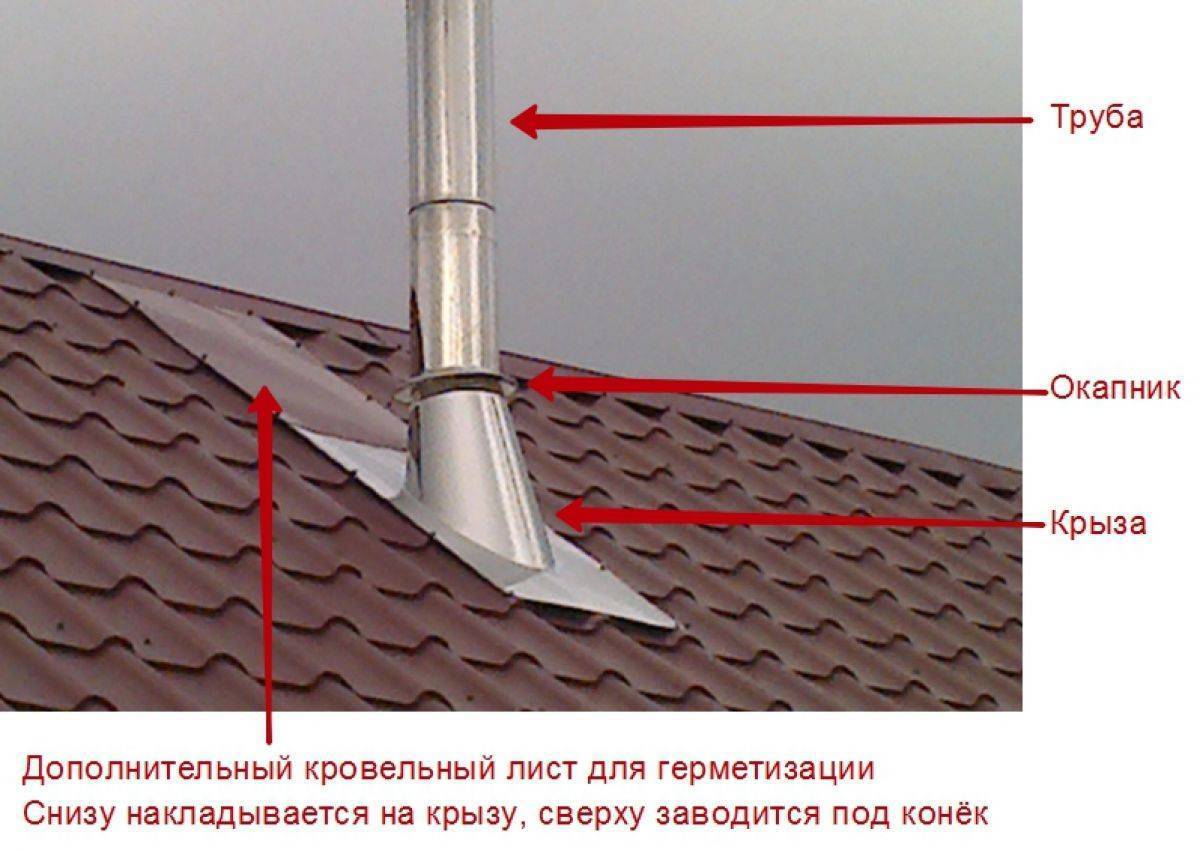

Проходной узел для труб-сэндвич выполняется из детали, которую крепят на кровельный материал, вторая часть комплекта для примыкания к круглым трубам – гидрозатвор. Собирают проход так, чтобы непосредственно с трубой-сэнвич контактировала воронка гидрозатвора в верхней части, с уплотнительным кольцом, материал кольца должен быть термостойким и эластичным. Крепят гидрозатвор к кровельному материалу на саморезах, вкручивая их по периметру нижней части воронки. Резиновый материал детали армируют по контуру алюминиевыми лентами. Таким же образом выводят на кровлю вентиляционные шахты.

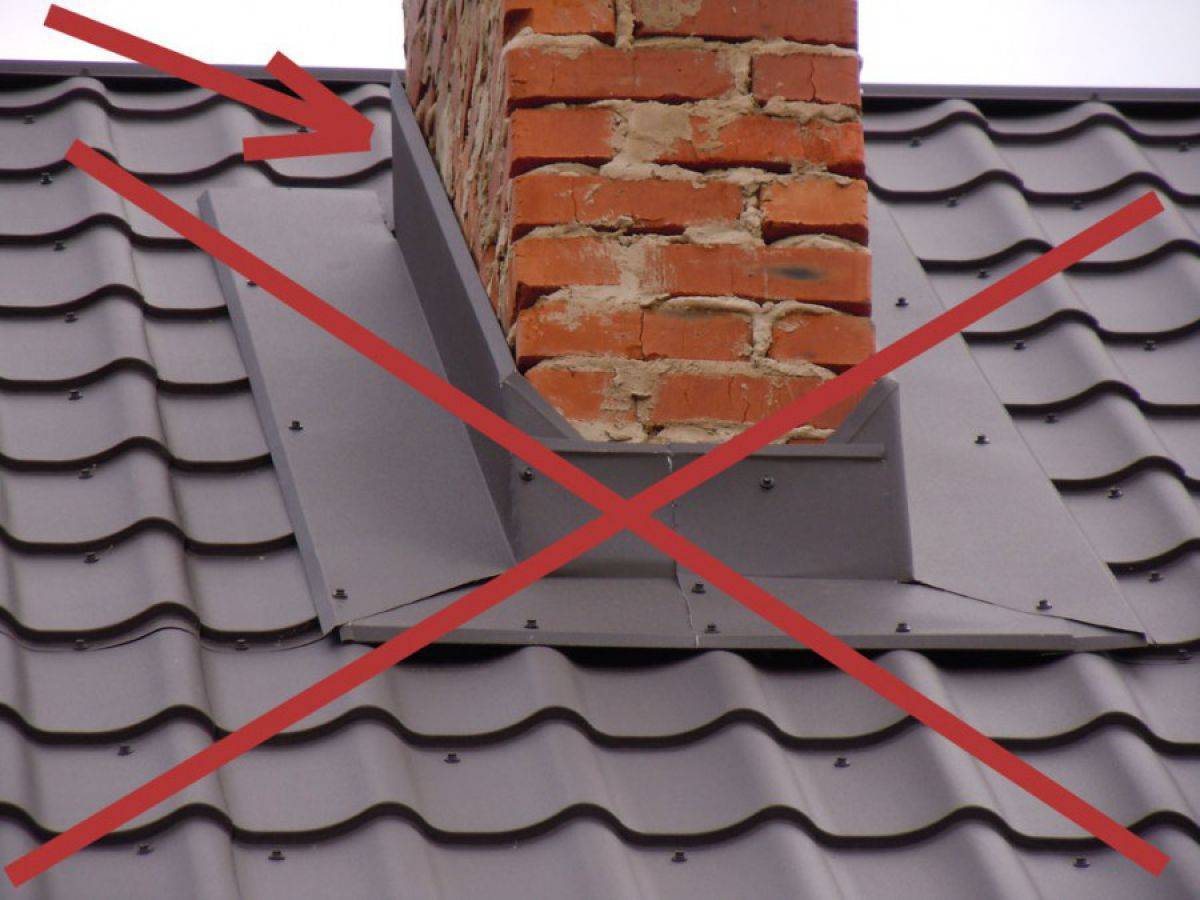

Примыкания прямоугольных дымоходов через кровельную металлочерепицу выполняют, закладывая в зазоры между нагревающимися поверхностями и деревянными элементами теплоизолирующий негорючий материал с асбестовой прослойкой. Толщины негорючей термоизоляции в 5-10 см достаточно, чтобы предотвратить нагрев деревянных элементов стропил и обрешетки и их воспламенение. Безопасные конструкции обхода круглых дымоходов включают металлические ограничители, выполненные с овальными отверстиями и рассчитанные на установку на наклонные скаты. Ограничитель крепят на обрешетку, через отверстие пропускают трубу. Толщина металлического листа ограничителя недостаточна, чтоб дерево обрешетки получило достаточно нагрева, чтобы воспламениться. Но несмотря на это, между дымоотводной трубой и ограничивающей деталью закладывают негорючие изоляционные материалы.

Особенности примыкания к коаксильной круглой трубе:

  • Проходки для коаксильных труб изготавливают из этиленпропиленовой микропористой резины (ЭПДМ). Резиновые детали присоединяются крепежными шурупами посредством фланцев. Проходные детали могут быть рассчитаны только на определенные диаметры, но могут быть и универсальными с возможностью подгонки до нужного диаметра;
  • При монтаже надевают деталь проходки на трубу, по контуру на фланцевое соединение наносят термостойкий герметик. Фланец фиксируют на кровельной металлочерепице с помощью саморезов, далее слегка загибают деталь проходки по верхнему краю, чтобы заполнить зазор герметиком. Дополнительная защита от стекающей по кровле воды – затянутые по верху проходки хомуты. Таким образом можно выводит дымоотводную трубу через металлочерепицу и другие кровельные материалы, исключая шифер и керамическую черепицу.

Примыкания к каркасным квадратным трубам: крепление примыкающих планок выполняют на саморезах, но не прямо на поверхность, а через загибы, сделанные по краям металлического кровельного материала. Не очень распространенный вид гладкой черепицы, но монтаж выполняют аналогично всем металлическим кровлям – заводят нижнюю примыкающую деталь под верхнюю. Под фартук черепицу монтируют таким образом, чтобы верхняя относительно трубы черепица заходила на фартук, перекрывая путь стекающей воде. При точном монтаже герметичность практически обеспечена без гидроизолирующего материала и герметика. Каркасные трубы самые сложные по отделке, и данный способ монтажа применяют нечасто, а для проходок через более распространенные рельефные металлические кровли такой монтаж невозможен.

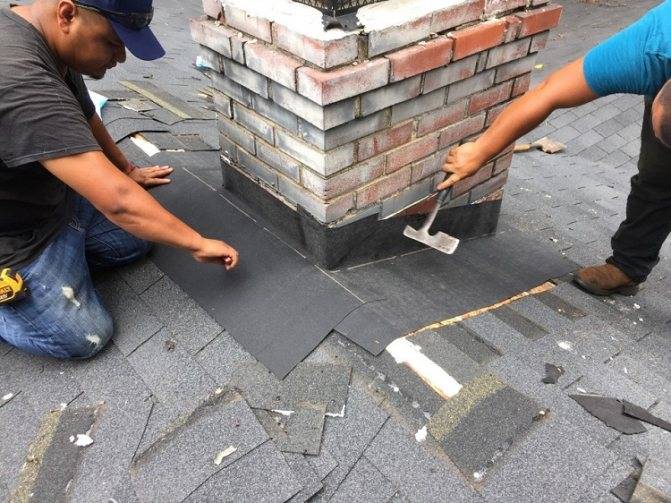

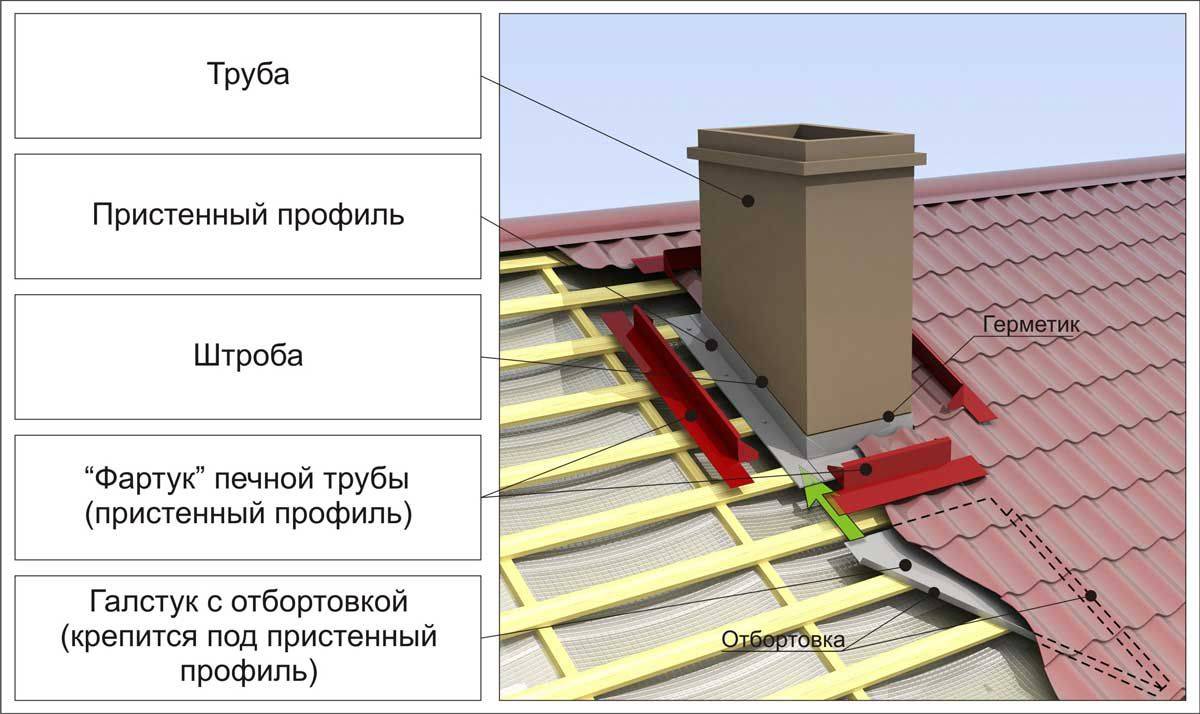

Примыкания к кирпичным трубам начинают с разметки. Применяют шаблоны, можно сделать такой шаблон из деревянной рейки. Прикладывая шаблон по контуру в направлении от обрешетки, высота будет равна высоте фартука. С помощью болгарки выполняют вырез под загибы фартука, рез делают по разметке на 1 см, затем зазор обеспыливают щетками или продувкой с помощью компрессора.

После нарезки деталей фартука с примеркой фиксируют боковые и нижние детали, выполняют загиб и разбирают конструкцию, чтобы закрепить гидроизоляцию и нанести в зазоры силиконовый герметик. Крепят планки на обрешетку гвоздями, нанося под каждую шляпку силикон. Наружный фартук устанавливают последним, завершая сборку, при этом зазор между металлочерепицей и трубой окажется закрыт, нижняя планка при этом расположена заподлицо к трубе.

Примыкание ондулина к трубе

Обустройство крыши требует серьезного подхода и не терпит ошибок, так как это может привести к протечкам и повреждению конструкции. Пользующиеся последнее время популярностью современные материалы для крыши имеют свои особенности монтажа. Поэтому вентиляционная труба, ондулин вокруг которой должен быть надежно загерметизирован, требует выполнения некоторых процедур по обустройству.

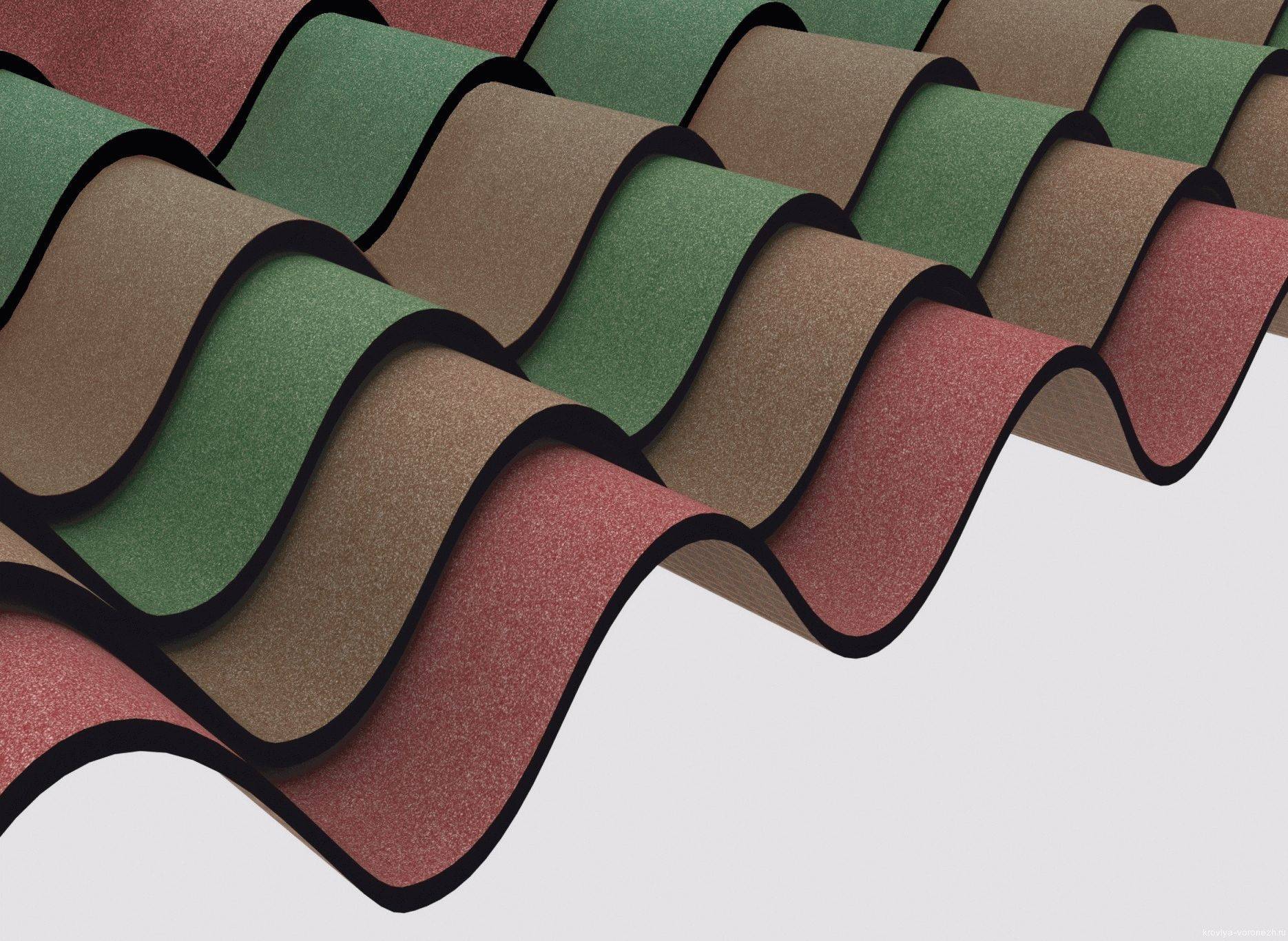

Особенности использования ондулина для кровли

Крыша из ондулина имеет свои особенности, среди которых есть как положительные моменты, так и отрицательные. К положительным характеристикам можно отнести:

  • Высокие технологические и эксплуатационные характеристики, которые обеспечиваются входящими в состав компонентами – битум, органические волокна, разнообразные наполнители, повышающие прочность и долговечность;
  • Кроме самого покрытия, промышленность выпускает и готовые решения – коньки, ендовы, уплотнители, крепежи;
  • Длительный срок эксплуатации;
  • Экологичность;
  • Простота монтажа;
  • Разнообразная цветовая гамма.

Из недостатков можно отметить среднюю прочность и выгорание цветных элементов на солнце.

На крыше из ондулина следует правильно вывести трубу, а также предусмотреть, чтобы герметизация была выполнена соответствующим образом.

Правила обустройства дымохода

Особое внимание на крыше из ондулина следует уделить трубе, заделывать примыкание которой к материалу покрытия следует, учитывая особенности материала. Дымоход через крышу следует выводить по таким правилам:

Дымоход через крышу следует выводить по таким правилам:

  • Располагать дымоход на крыше как можно ближе к коньку;
  • Высоту трубы делать ненамного выступающей над поверхностью кровли;
  • Примыкание к трубе оконных конструкций мансарды запрещено;
  • Монтировать на кровлю защитные укрепления для трубы дымохода из слишком жестких материалов не рекомендуется;
  • Проход трубы через конструкцию кровли должен обустраиваться с учетом таких факторов, как материал, из которого дымоход изготовлен, и материала отделки наружной части дымохода.

Особенности монтажа

Чтобы обеспечить высокую степень пожаробезопасности и герметичности, на крыше для обустройства прохода дымохода выполняется монтаж отдельного короба.

В большинстве случаев это касается как труб круглого диаметра, так и квадратного или прямоугольного сечения.

Такие дымоходы практичны, экономичны и не вызывают сложностей в монтаже.

Следует герметично заделывать при монтаже все примыкания, чтобы предотвратить проникновение в дымоход и чердачное помещение влаги или конденсата. Оседая на стенках, он может привести к образованию плесени или грибка, способствовать развитию процессов гниения.

  • Выполняется монтаж дополнительной обрешетки;
  • Крепится специальный покрывающий фартук для ондулина, которая будет закрывать по одной волне с каждой стороны трубы;
  • Фартук укладывается и прибивается гвоздями к покрытию кровли;
  • Герметизация стыков выполняется при помощи ленты Ондуфлеш-Супер .

От чего зависит способ обустройства прохода трубы

В первую очередь он зависит от типа трубы и материала ее изготовления. Для каждого из распространенных в строительстве материалов (кирпич, бетон, металл и т.д.) имеются свои нюансы установки прохода.

Если печь, которая установлена в доме использует в качестве топлива дрова, уголь или торф, то дымоход не выполняется из металла, так как он будет слишком сильно нагреваться. А это может быть опасно.

В зависимости от размеров трубы, в некоторых случаях можно подобрать стандартные типовые элементы, выпускаемые именно для таких целей, которые могут идти в комплект с кровельным материалом.

Правильно смонтированный проход для печной трубы, с учетом правил пожарной безопасности и эксплуатационных характеристик покрытия (ондулин), можно на долгие годы обезопасить себя от проблем с протеканиями на данном участке крыши, а также сделать отопление дома, в независимости от типа обогрева, безопасным и эффективным. Кроме того, по рекомендации производителя кровельного материала следует использовать конкретные строительные материалы, наиболее подходящие для данных видов работ.

Последствия некачественного монтажа

Как правило, в работу печника или установщика газового оборудования не входят услуги по монтажу дымохода, проход дымоходной трубы через кровлю домовладелец должен обеспечить самостоятельно. Мнимая простота задачи заставляет домашних умельцев отказаться от услуг профессиональных кровельных мастеров. Тем не менее, некачественный вывод трубы на кровлю грозит серьезными последствиями:

  1. Через негерметичный проход трубы влага просачивается внутрь кладки, постепенно разрушая кирпичный дымоход.
  2. Повышенная влажность внутри трубы дымохода стимулирует распространение плесневых микроорганизмов и грибка. Споры некоторых вида грибка опасны для состояния человека, поэтому зараженную тубу использовать небезопасно. В запущенных случаях замене подлежит и дымоход, и печная кладка
  3. Проникновение воды в проход дымоходной трубы через кровлю снижает термоизоляционные свойства утеплителя в половину. При чем после высыхания термоизоляционного слоя его характеристики никогда уже не вернуться на прежний уровень.
  4. От некачественного выведения трубы через кровлю страдает даже стропильная система, так как проникающая в нее через негерметичный проход влага приводит к гниению и разрушению.
  5. Щели возле прохода трубы нарушают нормальную циркуляцию воздуха внутри чердачного помещения, приводя к повышению энергопотерь, затрат на отопление.

Кстати, на кровлю выводят не только печные дымоходы, там размещают также трубы от газовых котлов и вентиляционные отводы, для монтажа которых пользуются такими же методами.

Виды крышных разделок

Вид крышной разделки напрямую зависит от нескольких факторов: материала дымохода, типа кровельного покрытия и устройства крыши: ее вида, угла наклона, расположения дымохода относительно конька. Основное качество крышной разделки – способность защищать крышу от протечек и перегрева, им обусловлен выбор материалов для крышной разделки.

Крышная разделка для металлических труб типа «сэндвич» представляет собой металлический конус, жестко закрепленный на металлическом фартуке под определенным углом. Для шиферной кровли фартук должен быть выполнен из свинца, который, благодаря своей пластичности, легко приобретает форму листов кровельного покрытия. Угол крышной разделки подбирают в зависимости от угла наклона крыши. Труба вставляется в конус и герметизируется за счет уплотнительной манжеты.

Для круглых труб и кровли с волнистым металлическим покрытием наряду с металлической крышной разделкой можно использовать проходки из полимерных материалов на металлическом каркасе. Они состоят из листа металла – стали или алюминия, с отверстием больше диаметра трубы и силиконового или резинового колпака. В колпаке можно вырезать отверстие нужного диаметра, а лист основания выгнуть по форме кровельного покрытия. После крепления к кровле такая разделка обеспечивает герметичность прохода через крышу.

Полимерно-металлическая разделка для круглых труб

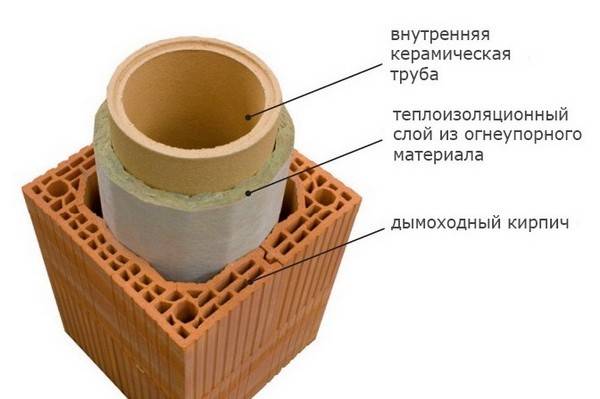

Ставшие популярными в последние годы сборные керамические сэндвич-дымоходы или традиционные кирпичные трубы выводят на крышу несколько иначе. Для их герметизации используют металлические фартуки, планки примыкания и теплоизолирующие короба. Герметизация достигается за счет проклеивания элементов специальными пленками и использования герметиков, при этом важна правильная последовательность работ, описанная в следующих разделах.

Проход через кровлю

Проход печной трубы через кровлю проводится по аналогии с плитами перекрытиями. Единственное дополнение – обеспечение надежного слоя гидроизоляции для предотвращения протекания воды в месте выхода дымохода.

Проход кирпичной трубы через кровлю

Кирпич для печной плиты на крыше используем керамический, красных, высокого качества и марки. Здесь на него оказывает влияние не только высокая температура газов, но и агрессивные условия наружной температуры, ветра и осадков.

После пересечения с плитой перекрытия выкладываем трубу до места выхода через конструкцию крыши:

  • размечаем и аккуратно вырезаем полость прохода дымохода, делаем размер с запасом для слоя изоляции;
  • оснащаем место прохода металлическим коробом с полостью для прохода трубы. Верхний срез должен выполняться с учетом угла наклона крыши, и выставляется немного утопленным внутрь;
  • после выхода дымохода наружу, заполняем все пространство слоем теплоизоляции, все малейшие пустоты заделываем герметиком;
  • заводим под поверхность конструкции крыши слой гидроизоляции. Затем сверху одеваем стальной фартук или резиновую муфту. Края аккуратно заделываем герметиком.

Сверху укладывается основной материал покрытия крыши, и труба выгоняется до нужного размера. Наверху выкладывается «выдра» и устанавливается защитный козырек. Вывести печную трубу через крышу несложно при наличии хорошего инструмента и навыков выполнения кирпичных и слесарных работ.

Проход круглой трубы через кровлю

Проход печной трубы через крышу, если дымоход выполнен из стальных, керамических или асбестовых труб производится по такой же схеме, как с кирпичным дымоходом (инструкция выше).

При потребности установки высокой трубы, ее раскрепляют стальными растяжками к специальным анкерам, заделанных в конструкцию крыши.

Проход для дымохода

Вариант узла, через который планируется проводить дымоход, находится в зависимости от материала трубы. Она может быть изготовлена:

  • Кирпич;
  • Нержавеющая сталь;
  • Оцинкованная сталь;
  • Керамика.

Материал выбирается в соотношении с топливом, которым будет топиться печь или камин. К примеру, если топливо дает дым высокой температуры, то использование металла запрещено. Металл сильно разогревается и высока вероятность пожара из-за возгорания примыкающих элементов.

Форма прохода для трубы зависит от формы дымохода. Она может быть:

  • В виде квадрата;
  • В виде круга;
  • В виде прямоугольника.

Как установить готовый проходной узел

Как сделать проход трубы в бане? Представленные на сегодняшний день в продаже проходные узлы могут иметь форму круга или прямоугольника.

Установка данных конструкций проводится в несколько шагов:

  1. Первым делом проводится теплоизоляция торцов потолочного проема.
  2. Далее, ту же процедуру совершают над нижним листом в проходном коробе и всеми местами, прилегающими к потолочному перекрытию. Изоляция проводится фольгированным базальтовым картоном или минеритом.
  3. Сквозь узел прохода пропускают трубу, с последующей доводкой изделия до оборудованного потолочного проема. Для фиксации конструкции применяют специальные саморезы: обычно в готовые узлы уже имеют отверстия под них.
  4. Сечение проходного узла должно превосходить сечение дымохода. Лучше избегать плотное прилегание трубы и проходного узла: рекомендованный зазор между их стенками находится в пределах 5 и более миллиметров. Если нужно, его можно законопатить специальным шнуром из асбеста.
  5. Следующим шагом будет изоляция с чердачной стороны. После этого короб можно заполнить выбранным теплоизоляционным материалом.
  6. По окончанию проводки трубы края проема отделывают декоративным материалом.

Устранение течи трубы на крыше

Прежде чем ответить на вопрос, чем и как устранить течь на крыше возле трубы, необходимо определиться, из какого материала она сделана

Это очень важно. Именно это является отправной точкой в проведении ремонтных работ

Дымоходный канал может быть смонтирован из следующих материалов:

  • кирпича;
  • металла;
  • асбеста.

Устраняя течь, нужно придерживаться определенной последовательности действий, которая для каждого материала изготовления дымохода, может значительно отличаться. Поэтому следует рассмотреть технологию устранения подобных дефектов для каждого вида труб детально.

Устранение течи дымохода из кирпича

Если течет труба на крыше, изготовленная из красного кирпича, то для устранения имеющейся проблемы потребуются следующие материалы и инструменты:

  • цемент марки M 400 или M 500;
  • песок, лучше речной или морской, но подойдет и карьерный;
  • вода;
  • мастерок.

Как заделать щель между трубой и крышей, имея все вышеперечисленное? Нужно придерживаться следующей последовательности действий:

  • из подготовленных материалов изготавливается цементный раствор, путем смешивания 3-4 частей песка и одной цемента;
  • обнаруженное место протечки тщательно очищается от грязи и остатков разрушенного кирпича;
  • подготовленная смесь наносится с помощью мастерка на поврежденные участки.

Трубу на крыше лучше ремонтировать в солнечную сухую погоду. Так цементный раствор застынет гораздо быстрее.

Устранение течи дымохода из металла

Рекомендуем к прочтению:Расположение трубы на крыше: герметизация и обшивка

Если протекает металлическая печная труба, то для исправления сложившейся ситуации потребуются:

  • специальные хомуты с резиновой прокладкой, которые можно закрепить на трубе в месте возникновения щели. Диаметр хомута должен быть равен примерно толщине трубы. Его ширина должны быть чуть больше размеров трещины;
  • кроме того, маленькие трещины можно ликвидировать с помощью холодной сварки, инструкцию по применению которой, можно найти на упаковке.

Указанные материалы для устранения течи металлической трубы, могут быть использованы лишь в качестве временной меры. При первой возможности, поврежденный участок дымохода нужно заменить на новый.

Устранение течи дымохода из асбеста

Если вода стекает по трубе из асбеста, то ликвидировать течь можно, выполнив ряд следующих действий:

  • первым делом требуется запастись хлопчатобумажной тканью и краской «Железный сурик». Купить такие материалы можно в любом строительном магазине;
  • далее печную трубу, а именно поврежденный участок, следует зачистить от грязи и пыли;
  • краска наносится толстым слоем;
  • поверх нее плотно обматывается ткань;
  • далее повторно наносится лакокрасочный материал.

Выбор материалов для отделки дымохода на крыше

Выбирать материал для отделки дымохода необходимо с учётом его защитных возможностей. Срок службы системы дымоотвода сокращают следующие негативные факторы:

  • высокая рабочая температура;
  • осадки;
  • перепад температуры окружающей среды в разные времена года;
  • ультрафиолетовое излучение.

Главная проблема – это значительная разница между наружной атмосферной и высокой рабочей температурой, из-за чего в трубе образуется конденсат. Это приводит к неизбежному разрушению конструкции дымохода. Снизить количество в данном случае губительной влаги способно хорошее утепление системы дымоотвода с использованием облицовочных материалов. Они должны быть устойчивы к атмосферным явлениям, а также обладать износостойкостью.

В настоящее время отделка дымохода на крыше выполняется с помощью следующих материалов:

  • плитка;
  • декоративный кирпич;
  • кровельный материал;
  • цементные плиты;
  • готовые решения.

Отделка дымовой трубы под камень или кирпич очень популярна и подходит к большинству домов

Клинкерной плитке присуща высокая механическая прочность и стойкость к атмосферным воздействиям. Чаще всего ею облицовываются высокие тонкие трубы.

Самый практичный вариант – отделка дымоходной трубы декоративным клинкерным кирпичом. Этот материал хорошо сочетается с кровлей любого вида, а образующееся на нём в ходе эксплуатации загрязнение мало заметно.

В качестве кровельного материала чаще используют профнастил. Это ни что иное, чем изготавливаемый методом холодного проката стальной профилированный лист. Интерес к профнастилу обусловлен следующими факторами: высокие защитные свойства, долговечность, доступная стоимость в сочетании с достаточным уровнем декоративности. Конструкция из металла не обладает большим весом, легко монтируется, обеспечивая при этом привлекательный эстетический вид.

Цементные плиты пользуются популярностью благодаря относительно небольшому весу и различным вариациям фактуры.

А сам материал негорюч и экологичен.

Готовые фартуки легко и быстро монтируются и дают эффективную защиту от влаги

Применение готовых конструкций является оригинальным решением. Чаще это продукция из резины, обеспечивающая гидро- и теплоизоляцию. Широкий защитный фартук препятствует попаданию в кровельный пирог грязи и предохраняет конструкцию системы дымоотвода от попадания влаги. Помимо того, такой фартук можно рассматривать в качестве хорошего элемента дизайна. Подходит он больше для наружных дымоходных труб, изготовленных из нержавеющей стали.

Изоляция дымоходной конструкции

Когда производится монтаж печной трубы на крыше, изолированный дымоход имеет ряд преимуществ:

  1. Повышается эффективность функционирования печи, причем в несколько раз.
  2. Становится выше уровень безопасность при работе агрегата.
  3. Печь приобретает эстетичный внешний вид.

Чтобы сделать на двускатной кровле трехуровневую гидроизоляцию, нужно:

  1. Сначала загрунтовать конструкцию полимерной мастикой и наклеить супердиффузионную мембрану, завернув ее края, благодаря чему будет обеспечен герметичный стык дымохода с крышей, даже когда попадет влага.
  2. Сверху и снизу установить уголки из металла. Верхние металлические листы укладывают на нижние так, чтобы влага самотеком направлялась вниз. Специалисты рекомендуют прокладывать нижний галстук вплоть до свеса крыши.
  3. На обрешетке прибить дополнительные бруски для фиксации уголков.
  4. Обработать детали герметиком.
  5. Зафиксировать получившуюся конструкцию дюбелями.
  6. Уложить встык ондулин, используя для обработки швов битумную мастику.
  7. Разместить по кругу поверх ондулина специальный фартук из керамики, пластика или других материалов, используя для герметизации ондуфлеш.

Выполнение проходки в зависимости от разных видов кровли

Кровельная проходка будет отличаться в зависимости от формы дымоотвода и материала, который покрывает крышу. Так, для вывода сэндвич-трубы не требуется монтаж теплоизоляционного короба, поскольку здесь изоляция проложена при изготовлении. Для проходки через кровлю кирпичного или керамического дымоотвода необходимо сооружение короба теплоизоляции для защиты строения от возгорания.

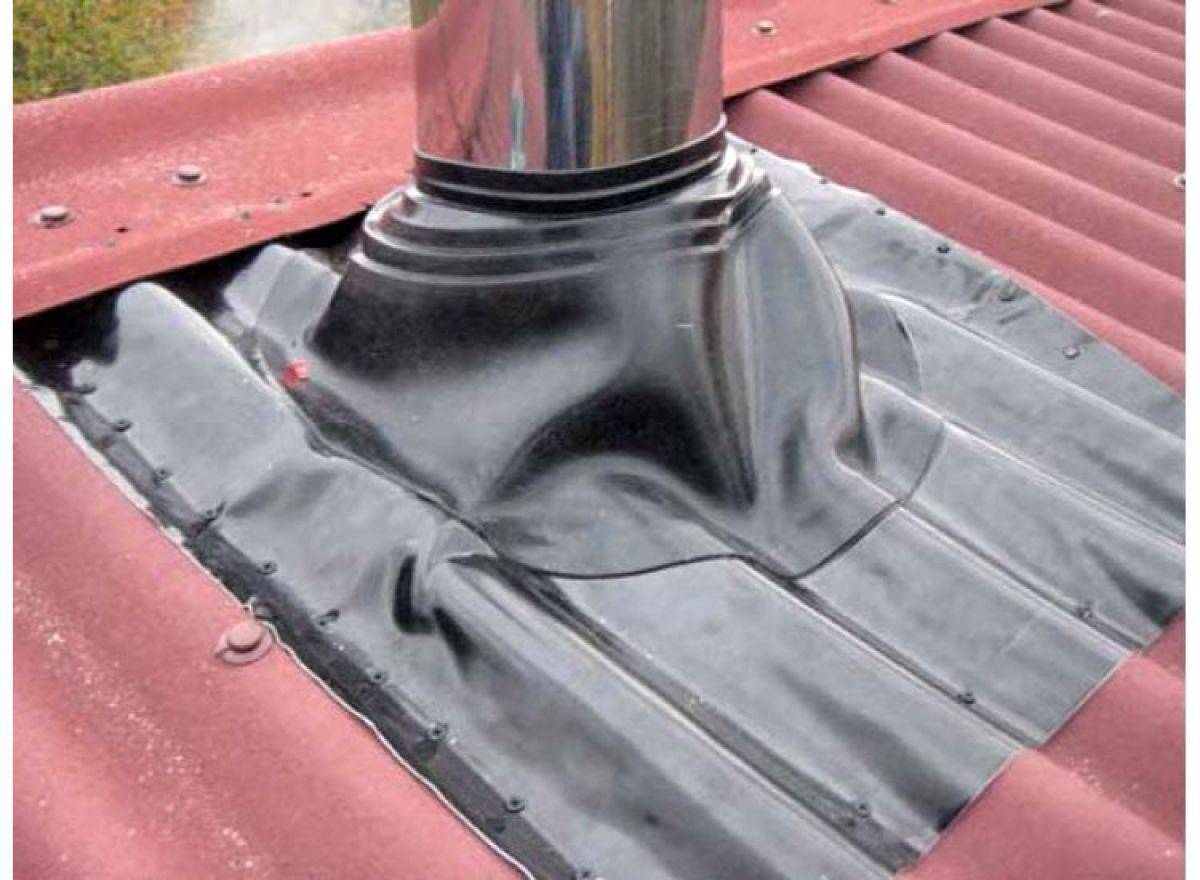

Эластичная проходка для круглой трубы

Самая простая, но универсальная проходка существует для сэндвич-трубы. Она представляет собой резиновую или силиконовую пирамидку, которая надевается на трубу и закрепляется на кровле. Причем гладкость покрытия кровли в этом случае не имеет большого значения – эластичный изолирующий фартук одинаково герметично закрепляется на ребристой поверхности профиля, волнистой черепице, на мягком ондулине. Производители предлагают готовую эластичную проходку для сэндвич-дымохода любого сечения.

Монтаж эластичной проходки осуществляют следующим образом:

  • В крыше выпиливают отверстие для вывода трубы с таким расчетом, чтобы от стенки трубы до горючих материалов кровли оставалось не менее 38 см.
  • На внутренней части крыши закрепляют металлический оцинкованный лист с отверстием под дымоход. Расстояние от внешней стенки трубы до края отверстия листа не менее 14 см.
  • Выводят трубу и закрепляют ее в нужном положении.
  • Пирамидку эластичной проходки обрезают до уровня, соответствующего диаметру трубы и надевают ее на трубу через верх.
  • Защитный фартук проходки накладывают на дымоходный проход, предварительно промазав края  огнестойким герметиком.
  • Сверху накладывают металлическое крепежное кольцо (фланец) с отверстиями, закрепляют саморезами.

Для крыш с крутым углом ската производители выпускают специальные эластичные проходки, где наклон пирамидки и фартука более выражен.

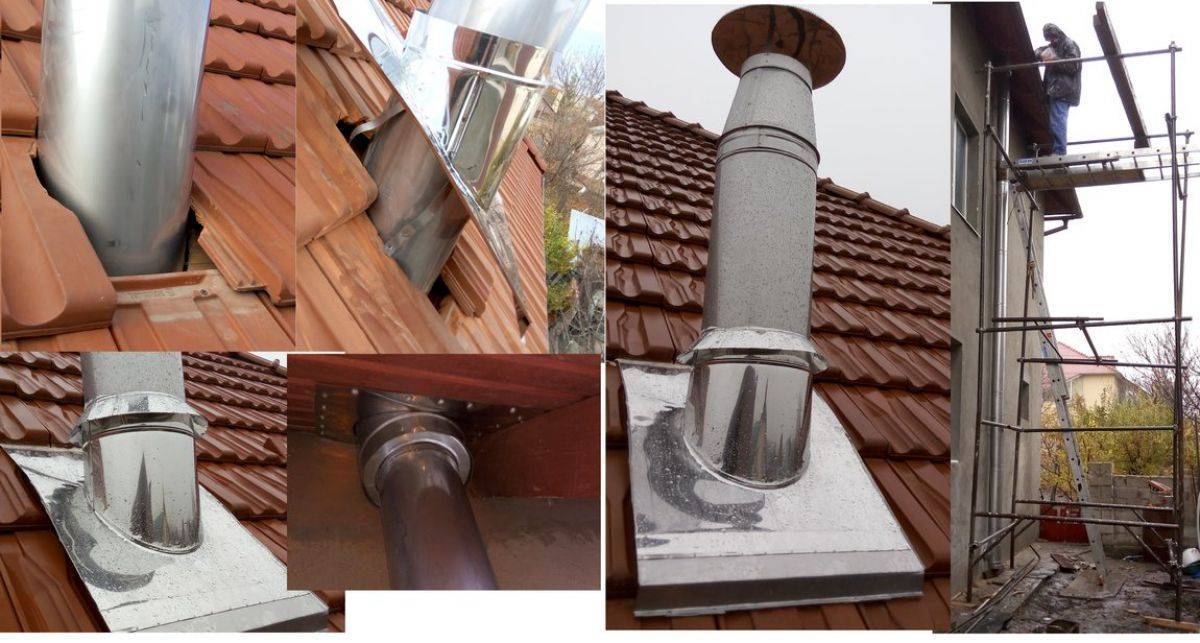

Металлическая проходка для круглой трубы и гладкой крыши

Металлический проходной патрубок для круглой трубы также можно купить готовый. Он представляет собой металлический конус, верхнее отверстие которого соответствует диаметру трубы дымоотвода. При выборе металлической проходки необходимо знать угол наклона вашей кровли.

Схема монтажа металлической проходки:

  • отверстие в крыше и внутреннюю часть защитной конструкции оформляют как для эластичной проходки;
  • на дымоотвод надевают проходной патрубок, края нижней части промазывают огнестойким герметиком;
  • закрепляют защиту саморезами с резиновыми шляпками для герметизации крепежных отверстий.

Проходка для прямоугольной трубы

Вывод кирпичного дымоотвода через крышу имеет свои особенности. Для оформления проходки понадобится болгарка, шуруповерт, ножницы по металлу и оцинкованное железо в листах или нержавейка.

Начинают монтаж проходки кирпичного дымохода с построения короба для теплоизоляции. Его размер рассчитывают исходя из размера сечения дымохода плюс 15 см с каждой стороны. Материал для короба должен быть не горючим. Используют листовое железо или асбест.

Пространство между трубой и стенками короба заполняют базальтовой ватой. Этот материал выдерживает значительные температуры и обладает отличными теплоизолирующими свойствами. Нижняя часть короба оформляется металлическим листом.

Уличная защита имеет сложную составную конструкцию. Материал кровли для кирпичной трубы большого значения не имеет, поскольку при ее выводе в любом случае его приходится снимать. Водоотводящий галстук выводят поверх кровельного покрытия, независимо от его вида.

Проходка-кожух состоит из следующих элементов:

  • четырех (по количеству сторон) внутренних защитных пристенных профилей;
  • четырех внешних декоративных элементов;
  • водоотводящего галстука.

Если защита устанавливается поверх плоского кровельного материала, то ее приклеивают огнестойким герметиком. При монтаже под рифленую (профиль, шифер, черепица) на трубу устанавливают пристенный профиль, закрепляя его в предварительно сделанную штробу на трубе. Верхние части фартука заводят под кровельный материал, нижние закрепляют сверху.

Устройство обрешетки и вывод дымохода через шифер

Обрешётку для кровли делают из бруса 50х50 мм для шифера, имеющего обычный профиль. Если профиль листов усиленный, то для обрешетки рекомендуют использовать брус 75х75 мм.

Обрешетка может быть однослойной и двухслойной.

При монтаже однослойной обрешетки доски или брус закрепляют перпендикулярно к стропилам. Шаг обрешетки должен быть 500 – 550 мм, либо 750 – 800 мм.

Для двухслойной конструкции обрешетки сначала крепят к стропилам доску в параллельном направлении к коньку, а затем к ней закрепляют брус. Общий продольный и поперечный размер обрешетки должен соответствовать кратному размеру шиферных листов, чтобы поместилось их целое число. С этой целью регулируют расположение свесов.

Общее правило при укладке шифера: каждый шиферный лист обязательно должен располагаться на трех брусьях. Один из них должен находиться под центром листа, а два других – по кромкам.

Вывод прямоугольных и квадратных труб

Дымоход печей и каминов, выполненных из кирпича, чаще всего квадратной или прямоугольной формы, поэтому для его вывода на кровлю пользуются другими способами. Эту задача для опытного печного мастера, а не домашнего умельца, потому что в процессе используется особая техника кладки. Когда дымоход приближается к крыше, в ней вырезают отверстие соответствующего размера с припуском 2-5 см, через которое печник выводит трубу на крышу. Хотя жаростойкий кирпич прекрасно удерживает тепло внутри трубы, с внутренней стороны проход обкалывают асбестовыми листами для защиты стропил от возгорания.

На кирпичную трубу с помощью металлического профиля крепят мягкую гидроизоляционную ленту на свинцовой или алюминиевой основе, нижний край которой фиксируют на кровле с помощью герметика. После этого неказистую гидроизоляцию закрывают с помощью специального декоративного фартука. Он состоит из четырех доборных деталей и устанавливается под материал кровли, делая проход аккуратным и хорошо защищенным.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
