Отопительно-варочные печи своими руками

Материалы

Конструкция самого опечья выполняется из глиняного обыкновенного кирпича на цементно-песчаном растворе на основе цемента М400, пропорцией: 1 часть цемента и 3 части песка. Необходимую подвижность раствора можно проверить, поместив часть его на штык лопаты под углом 45°. В этом положении готовый раствор стекать не должен. Перед началом кладки кирпичи вымачивают для лучшего сцепления с раствором.

Для всей конструкции печи потребуется примерно от 1500 до 2500 штук кирпича, в том числе и огнеупорного, в зависимости от высоты помещения и конструкции крыши. Потребление глины и песка в растворе составляет около 80 ведер. Из печной фурнитуры потребуются: вьюшки, задвижки и полудверки.

Вьюшка устанавливается между хайлом и трубой, чтобы перекрыть проход горячим газам из горнила для сохранения тепла в печи. В месте установки вьюшки делается проем для закладки полудверки, которая может использоваться и как естественная вентиляция помещения.

Заслонки для печи необходимы для того, чтобы прикрывать устье, регулируя тепловой процесс в печи.

Задвижка устанавливается над вьюшкой, чтобы регулировать тягу в трубе и предотвращать возможность холодному воздуху из трубы опускаться вниз.

Этапы строительства

Фундамент для двухэтажной печи

Первое, с чего начинается работа — проведение разметки для закладки основы

При этом важно помнить, размеры фундаменты в любом случае должны быть больше самого основания. Для обустройства конструкции понадобится следующее:

  • фанера для постройки опалубки;
  • песок и цемент;
  • арматура;
  • щебень;
  • гидроизоляционный лист (желательно из рубероида).

Этапы работы:

  • Подготовить место для фундамента, выпилить часть досок пола если это необходимо.
  • Убедиться, что будущая конструкция не будет упираться в несущие балки потолка, иначе придется менять схему верха.
  • Вырывается котлован с учетом плана работ.
  • Засыпается на дно щебень с песком, состав утрамбовывается.
  • Обустраивается каркас опалубки, чтобы бетон не вытекал за стенки.
  • Устанавливается армирующая сетка. Арматура для двухэтажной печи делается боле крепкой, чем для обычной.
  • Заливается раствор из бетона и оставляется для высыхания на несколько дней.

Схема кладки

После того как фундамент будет готов можно приступать к закладке основания. Порядовка выполняется строго по схеме и включает такие этапы:

  1. Отмечается порядок закладки первого ряда на листе гидроизоляции.
  2. Замешивается раствор для работы.

Далее строятся ряды:

№ рядаВыполнение работ
1Выкладывание без использования глиняной смеси, чтобы понять дальнейшую схему действий
2Монтировка поддувала с использованием проволоки
3Формирование топочной камеры
4Выкладка асбестовых полос по боковым отверстиям камеры топки для дальнейшей установки колосниковой решетки
5Установка топочной дверки, аналогичной, как и поддувальная
7—10Стандартная схема укладки
11Монтировка варочной панели, установка металлических уголков
12—16Формирование варочной камеры
17—19Выкладывание сплошными кирпичными рядами линии, формирование места для дымохода
20—22Установка уголков, фиксирование дверок для очистительной камеры
23—24Подъем бортиков сушильной камеры
25—30Закладка идет без изменений, формируются задвижки
31—38Формирование каналов для дымоотвода, расширение кладки и подведение к потолку

Следующие этапы касаются стройки на втором этаже:

  1. Начиная с 1 и по 26-й ряд используется стандартная схема работы.
  2. Формированием задвижки заканчивается 27-й этап. И вплоть до 31 все идет по плану.
  3. Началом трубы дымоотвода считаются 31 и 32 ряды.

Популярные ошибки

Перед кладкой кирпичи лучше намачивать

Неопытные мастера ставят в кладку сухой кирпич, но материал лучше намачивать. Он держится лучше, прочнее сцепляется с раствором. Так получаются более точные и ровные кладочные швы. Используют широкое ведро с водой, куда на 2 — 5 минут помещают элементы перед монтажом.

Сужение дымового канала по отношению к нормативному размеру снижает тягу, а отсыревшие дрова не будут гореть. При монтаже дверки камеры топки часто не оставляют зазора 0,5 см по периметру для компенсации расширения. После установки промежуток заполняют асбестовым шнуром или песчаным раствором.

Внутри печи ставят перегородки из железа, но лучше применять кирпич, поставленный на ребро. Это объясняется разным расширением керамики и металла.

Принцип конструирования кирпичной печи с использованием порядовки

Весь процесс оборудования порядовки проходит следующим образом:

  1. Подготовка необходимых для работы материалов. Считается, что самой надежной конструкцией среди отопительных печей будет модель, изготовленная из глины, поскольку добиться тех же технических характеристик в агрегате из цемента не получится. Используемая для печи глина обязательно должна быть чистой, то есть не иметь никаких примесей и крупного песка. Сам материал предварительно следует смешать с водой и разминать до тех пор, пока консистенция раствора не будет напоминать по своей структуре густую сметану.
    Совершенно не стоит готовить монтажный раствор в больших объемах, что объясняется очень просто: при высыхании глина однозначно утратит свои полезные свойства. Гораздо более правильным решением будет смешивать состав малыми частями, поскольку только таким образом можно обеспечить максимально качественный монтаж.
  2. Далее следует непосредственно укладка печной конструкции. В том случае, если все требуемые для монтажа материалы и инструменты готовы, можно начинать выполнять кладку, предварительно ознакомившись со схемой порядовки печей из кирпича. Как правило, в этих планах информация подается понятно и грамотно, что избавляет хозяев от потенциальных проблем.

Печь голландка: порядовка и устройство своими рукамиПорядовка отопительной печи из кирпича на видео:

Отопительная варочная печь шведка: особенности, преимущества

Шведку часто сравнивают с русской печью, однако по размерам и расходу топлива эти два устройства отличаются. Она компактная, чего нельзя сказать о русской печи, именно поэтому многие жители частных домов делают выбор в ее пользу.  Модель была разработана в Швеции, согласно тонкостям местного климата. В функции входит:

  • обогрев помещения;
  • приготовление пищи.

В зависимости от модели, она может быть оснащена камином, отделением для выпечки. Главное преимущество состоит в возможности самостоятельно оборудовать такое изделие в своем жилище. Выбрав нужный вариант, можно выложить кирпичную печку своими руками. Для этого необходимо начертить подробную схему порядовки и подобрать все нужные материалы.

Чем печь шведка отличается от голландки и финки

На данный момент существует множество видов кирпичных печей, но особенно выделяют три похожие между собой конструкции: шведку, голландку и финку. Неопытный пользователь должен узнать, что лучше из этих трех вариантов и какие отличия между ними существуют:

Голландка. Имеет прямоугольную форму и вертикальные дымообороты. Используется для отопления и приготовления пищи. Особенность заключается в простоте выкладки и неприхотливости. Если перетопить модель, то есть опасность возникновения угарного газа. Из-за особенностей конструкции: можно установить печь на 2 этажа. Финка. Имеет одно отличие от шведской – она делается с хлебной камерой. Проекты могут быть разными, но отличительная черта остается неизменной. Шведка. Для обустройства потребуются определенные умения и навыки

Если работу выполняет новичок, важно учитывать все нюансы. Обустройство агрегата для дачи требует соблюдения порядка схемы и всех норм

Важно! Шведка отличается от других отопительно-варочных конструкций тем, что кладется со щитком в задней части

Шведская печь – компактный и удобный вариант сооружения, предназначенный для отопления жилья и приготовления еды

Выбирая между тремя представленными вариантами, стоит обратить внимание на габариты и предназначение

Виды шведских печей

В зависимости от строения выделяют несколько разновидностей шведок:

  1. Без духовки с варочной поверхностью. Самая распространенная конструкция, зачастую выполняется кладка с тремя режимами топки: порядовка рассчитана на кладку для трех времен года. В зависимости от желаемой температуры она будет нагреваться больше или меньше. При желании можно сделать печь-мини с одной конфоркой для небольших помещений.
  2. С водяным контуром. В топку или дымоход встраивается теплообменник, который нагревает проходящую через регистр воду и пускает ее по трубам к радиаторам.
  3. С камином и варочной плитой. Такое устройство имеет название печь Рязанкина. Печь-камин шведка выглядит красиво, ее устанавливают на фундамент. Размеры — 102х102х217 см, что говорит о возможности применения в частном построении. Можно соорудить с одной стороны печь с другой камин, тогда пользователь сможет одновременно любоваться каминным пламенем и использовать топку по назначению.
  4. Без плиты. Особый вид конструкции, когда шведка исполняет роль отопительного прибора без возможности приготовления пищи.

Важно! Желающих самостоятельно соорудить конструкцию интересует вопрос, какие бывают изделия по форме. Их можно сделать круглыми, прямоугольными или угловыми. Тип выбирается согласно месту расположения

Тип выбирается согласно месту расположения.

Также мастера могут соорудить вариант с сушильной камерой, где можно будет предварительно высушить древесину для растопки. Отдельное место занимает шведка с лежанкой – такая простая конструкция предполагает дополнительное место для отдыха.

В зависимости от особенностей строения устройства, оно может иметь несколько колпаков. Например, печь Бацулина двухколпаковая имеет духовку и плиту, вариант с пятью колодцами, размер и схема которых поможет выложить материал правильно, оснащена 5 секторами для движения дыма. Вариант 2-х колпаковый из кирпича считается универсальным.

Выбираем конструкцию отопительно-варочной печки

Кирпичная печь с варочной плитой может иметь как очень простую, так и довольно сложную конфигурацию дымоходных каналов. Если вы новичок в печном деле, лучше остановитесь на каком-нибудь более-менее простом варианте.

Среди популярных моделей с не слишком сложной конструкцией стоит отметить «шведку». Также распространены конструкции печек, названных по фамилиям их разработчиков, – Проскурина, Кузнецова, Быкова и т.д.Системы могут различаться и по форме, например…

  • Т-образная отопительно-варочная модель. Отличается внушительными габаритами, чаще всего устанавливается по центру большого помещения, деля его на функциональные зоны. Также она может разделять 3 комнаты и полноценно обогревать их. Может играть роль единственного источника тепла в небольших и средних по площади домах.
  • Узкая печка с выступающей варочной поверхностью. Ее главное достоинство – компактность при довольно серьезном функционале. Может обогревать даже 2 комнаты (кухню и смежное с кухней помещение). Имеет очень простую порядовку, поэтому сложить такую конструкцию сможет любой новичок. Быстро прогревается, даже если топить ее сухими ветвями и валежником.
  • Печь с варочной поверхностью и духовкой. Модель выглядит весьма эстетично и имеет средние размеры. По функционалу схожа с русской печью, но не такая массивная. Особенность – установка варочной поверхности перед входом во внутреннюю камеру. А над плитой обустраивается камера для сушки грибов, фруктов и овощей. Также эта камера может использоваться для готовых блюд, которые должны оставаться теплыми.

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый ряд выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядом уже выкладываем чистовой периметр печи:

Формируем внутренние каналы. На третьем ряду ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядом добираем высоту дверец:

Пятым рядом перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд — формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд. Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды. Поднимаем топку до высоты каминной дверцы:

14-15 ряды. Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд. Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд. Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд. Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд. Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд. Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд. Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд. Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!

Свод придется подрезать по верху для выравнивания кладки. Или выкладывать еще один ряд — это если позволяет габарит помещения.

24 ряд. Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд. Формируем колпак над хлебной камерой. Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли. Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд. Обязательные три ряда перекрытия. Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Две задвижки ставим в трубу, друг над другом. Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.

Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:

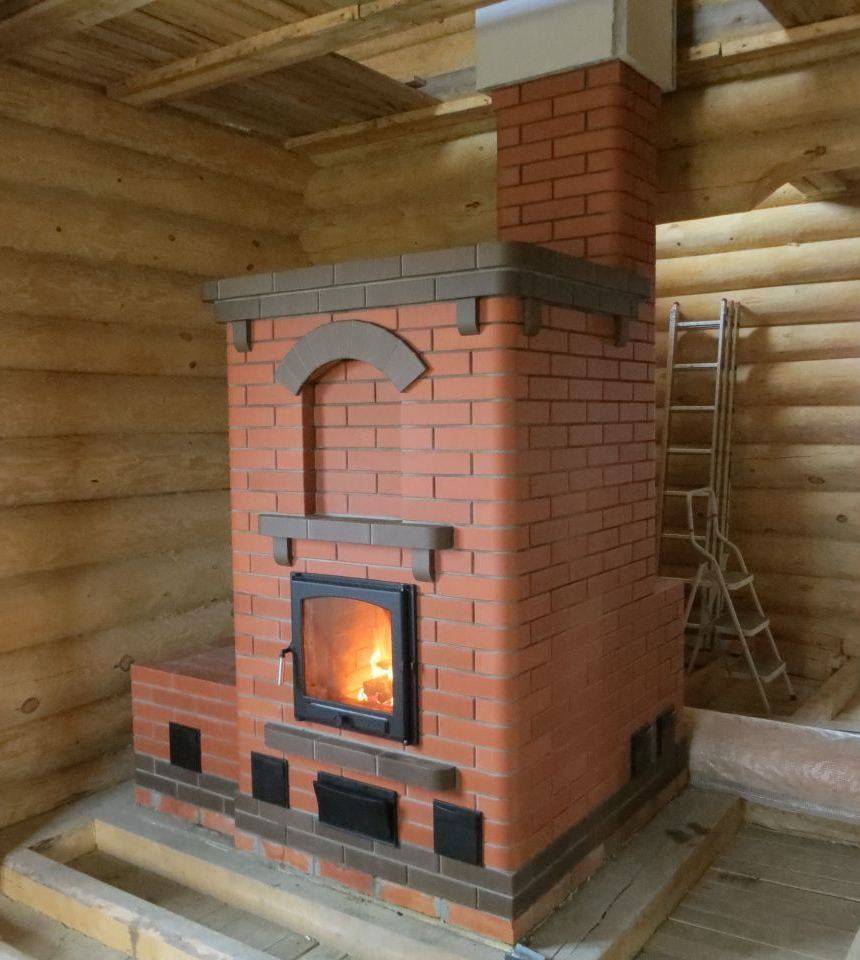

Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу. Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу. В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта. Если мы эксплуатируем как камин, то она всегда открыта.

Варианты проектов

Кроме наличия топочной камеры и дымохода, все чертежи объединяет обязательное присутствие в них емкости для нагрева воды и каменка.

Простая печь с каменка для компактной баньки

Основные преимущества такой модели — небольшой размер (102 х 62 см.) и значительный объем нагреваемой воды. Ее можно полностью выложить из обычного огнеупорного кирпича, не выполняя футеровку топки. Выведенный за пределы конструкции котел позволяет максимально уменьшить размер печи. Водяной контур из труб проходит под чугунной плитой, являющейся перекрытием топки.

Высокая печь периодического действия

Ее особенности — массивная кладка и наличие отдельной закрытой камеры для камней, расположенной над кирпичным сводом топки. Котел размещен вне печи. Теплообменник в виде трубчатого змеевика встроен в верхнюю часть топки, под ее свод. Камни в этой модели намного дольше хранят и отдают тепло, чем в других, где они находятся на поверхности.

Каменка с баллонами

Высокая печь с просторной футерованной топкой, в которую встроен емкий теплообменник в виде баллонов. Засыпанные в них камни повышают температуру воды на выходе из теплообменника и позволяют ей оставаться горячей в течение нескольких часов после завершения процесса горения.

Кирпичная банная печь на газу

Отличный вариант для тех, кто предпочитает традиционный дизайн и функциональность печей из кирпича, но не хочет водиться с углем и дровами. Топку с газовыми горелками перекрывает железная корзина с грудой камней. Для нагрева воды по дну емкости можно проложить толстостенный теплообменник с трубой, выведенной к отдельно стоящей накопительной емкости.

Необходимые материалы и инструменты

Любая работа требует основательной подготовки, которая включает в себя закупку в требуемом количестве стройматериалов. Чтобы возвести отопительно-варочную печь своими руками потребуются:

  • Глина с просеянным песком для приготовления раствора. Замесить его можно по-разному, так как каждый печник придерживается своего мнения по этому поводу. Если знакомых мастеров в этой области нет, соотношение компонент рекомендуется брать 1.5 к 1 или 2 к 1
  • Шамотный и красный кирпич. Но прежде чем приступить к его кладке, материал должен быть около суток выдержан в воде

  • Стройматериалы для отделки. Каждый должен самостоятельно пройтись по рынку и ответить на вопрос, как будет внешне выглядеть печь. Иногда печи штукатурятся глиной
  • Фурнитура, состоящая из необходимых заслонок, дверок, варочной плиты и т. д. Сюда же можно отнести металлические уголки, армирующую сетку, различные шины

Помимо строительного и расходного материала нельзя начинать работу, не подготовив необходимые инструменты для печника: мастерки, отвесы, уровень, ведро для раствора, сито и т. д. Еще раз проверив все необходимое, можно приступать к работе.

Набор для самостоятельной кладки печки

Начните с подготовки всех необходимых кладочных приспособлений.

  • кирпич. Купите простой и огнестойкий кладочный материал. Для точного определения нужного количества кирпича предварительно подготовьте порядовку будущей печи;
  • глина. На ее основе вы приготовите раствор для кладки печи;
  • металлические дверцы и прочая фурнитура;
  • листовой металл;
  • уголки;
  • сетка либо прутки арматуры для укрепления конструкции;
  • шины;
  • известь;
  • емкость для приготовления раствора;
  • металлическое сито с ячейками 1-2 мм;
  • отвес;
  • строительный уровень;
  • молоток;
  • мастерок;
  • лопата;
  • чугунная плита с конфорками.

Проекты и чертежи нестандартных печей

Ниже мы приведем описание и порядовки некоторых нестандартных печных конструкций. Однако вы можете самостоятельно найти чертежи готовых проектов печей отопительно-варочного типа.

Печь длительного горения: принцип работы

Печи данного типа подразделяются на шахтные и камерные. Их делают из металла или кирпича, однако кирпичная модель будет более трудной в эксплуатации.

Шахтная печь длительного горения имеет широкие пределы в плане настройки мощностей, но варочную поверхность к такой конструкции будет приделать тяжело, поскольку это снизит ее КПД. Лучше ее применять исключительно для отопления.

Иной вопрос – камерная конструкция, имеющая двухступенчатое сгорание. В отличие от первого типа, пределы регулирования мощности тут будут ниже, но и обустройство варочной поверхности не ухудшит ее работу.

При этом это вовсе не обязательно должна быть чугунная печь с конфорками. Можно готовить в разных частях печи в зависимости от концентрации тепла.

Медленная варочная печь: порядовка и применение

Такая печь выполняет исключительно варочную функцию, ее активно применяют туристы при походах. Отопительную функцию она тоже выполняет, поскольку рядом с ней можно согреться, исключительно в таких масштабах.

Данная мини-печка имеет малый вес, ее удобно разжигать и использовать для работы сырое топливо.

Кроме того, существует конструкция советского образца, работающая на сухом горючем и с возможностью приготовления даже супов на основе концентрата и другие модификации мини-печки для мобильного приготовления пищи.

Особенности применения колпаковой системы

Колпаковая печь имеет строение, при котором камера (колпак) является резервуаром, куда снизу поступают и выходят дымовые газы. Под этим куполом они, задерживаясь, целиком догорают и отдают тепло печи.

Особенность двухколпаковой системы состоит в том, что внутренний поток тепла распределяется между двумя колпаками и это дает возможность применять печи как отопительно-варочную. Однако она существует только в проектах и порядовках, сведений о ее практическом применении пока нет.

Печь-голландка: большая и маленькая

Голландка небольших размеров предназначена не для интенсивного обогрева и для варочной поверхности места на ней не очень много. Чаще всего она бывает одноконфорочной и используется как альтернативный вариант для приготовления пищи и нерегулярно.

Она состоит из таких частей, как:

  • топливник;
  • варочная поверхность;
  • поддувало;
  • ниша для готовки и свод над ней;
  • прочистка верхняя и нижняя;
  • дымовой канал;
  • духовка;
  • задвижки.

Большая голландка представляет собой конструкцию из двух этажей. Ее топочно-кулинарная часть создана по шведскому образцу, однако ее КПД не слишком высок.

Такую печку применяют для готовки блюд и отопления небольшого строения, имеющего вытянутую форму.

Условия для строительства подобной конструкции такие:

  • для постройки выбирайте лишь хорошо несущий грунт;
  • фундамент должен обладать двойной мощностью в отношении полуторной величины по отношению к размерам конструкции;
  • залитый фундамент следует выдерживать не менее 20 дней на прочность и еще 40 на усадку;
  • фундамент выводят на уровень настила сразу же;
  • после выдержки его следует проверить на ровность уровнем;
  • теплоизоляцию следует делать на основе войлока, вымоченного в глине и стального листа;
  • обязательно оснащайте межэтажные перекрытия распушкой;
  • кладку на втором этаже печной конструкции следует начинать лишь тогда, когда целиком высохнет первый;
  • нельзя допускать длительных перерывов в топке независимо от времени года.

Как мы можем видеть, отопительно-варочные печи имеют особенную конструкцию и соорудить их можно самостоятельно, но это будет сложно. Не забывайте использовать порядовку и чертеж, если решитесь на постройку такой конструкции у себя на даче своими руками.

Грани и части кирпича

Грани и части кирпича

Торец кирпича именуют тычком, широкую плоскую сторону — постелью, а боковую поверхность — ложком. Ребра изделия называют усенком. Кладку ведут, устанавливая изделие на постель, которая считается рабочей поверхностью. В единственном варианте элементы ставят на ложок, если стену возводят в ¼ кирпича.

Части камней, отличные от полного кирпича, предназначаются для выполнения углов, поворотов стен, имеют условные названия:

  • трехчетверка (девятка);
  • четверка (четвертинка);
  • половинка.

На части кирпич делят киркой, ударяя по ложку, а не по постели, при этом камень держат, опирая на ребро. У поставщика заказывают небольшой объем неполных элементов заводского производства.

Шведка — лучшее решение

Пожалуй, лучшей варочно-отопительной печью на протяжении веков остается шведка.

Обратите внимание! По своей конструкции она значительно проще русских печей, но по КПД, эффективности и многофункциональности ничуть ей не уступает. В этих печках воплотился суровый быт древних скандинавов. Устройства обогревают дом, отлично подходят для приготовления пищи, просушки одежды и хранения кухонной утвари

К шведке можно легко пристроить лежанку или сделать комбинированную конструкцию с камином. Ни одна другая печь не отличается такой многофункциональностью и одновременно простотой, как шведка

Устройства обогревают дом, отлично подходят для приготовления пищи, просушки одежды и хранения кухонной утвари. К шведке можно легко пристроить лежанку или сделать комбинированную конструкцию с камином. Ни одна другая печь не отличается такой многофункциональностью и одновременно простотой, как шведка

В этих печках воплотился суровый быт древних скандинавов. Устройства обогревают дом, отлично подходят для приготовления пищи, просушки одежды и хранения кухонной утвари. К шведке можно легко пристроить лежанку или сделать комбинированную конструкцию с камином. Ни одна другая печь не отличается такой многофункциональностью и одновременно простотой, как шведка.

Отопительные приборы этого типа имеют немалые преимущества:

  • Универсальность. Шведка — в полном смысле слова универсальная печь. Нет ни одной такой функции, которая была бы не под силу шведским печам.
  • Компактность. По сравнению с русскими печами шведки отличаются небольшими размерами. Они не занимают много пространства, экономят полезную площадь и при этом показывают КПД, свойственный массивным печным конструкциям.
  • Простота. Человеку, не являющемуся квалифицированным печником, построить русскую печь просто не под силу. Совершенно иначе обстоит дело со шведкой. За основу можно взять готовый проект и порядовку, чтобы в результате получить уникальный отопительный прибор, соответствующий конкретным условиям эксплуатации.

Конструкция и чертежи.

Как построить печь своими руками? Существуют основные типы конструкций:

Русская печь.

Плюсы:

  • КПД может достигать 80 процентов.
  • Очень долго держит тепло, в некоторых случая – двое суток.
  • Топка со всех сторон окружает огонь и снижает уровень пожароопасности конструкции.

Минусы:

  • Большой размер.
  • Много весит.
  • Долгий прогрев.
  • После перерыва обязательна суточная протопка.
  • Имеет наиболее сложную конструкцию из всех возможных видов печей.

Русская печь подойдет в качестве постоянного источника тепла, полностью заменит и даже превзойдет плиту, может служить даже в качестве кровати, но у такой печи огромные габариты, и ее установка должна быть оправдана.

Печь — «голландка».

Относится к канальному типу.

Плюсы:

  • Простая кладка
  • Занимает относительно мало места, так как имеет вытянутую форму.
  • Быстро нагревается.
  • Относительно мало весит.
  • Допускает приготовление пищи.
  • Не нужно регулярно протапливать для поддержания работоспособности.

Минусы:

  • Быстро остывает.
  • Низкий КПД.

Получается, что печь — «голландка» не подойдет в качестве основного источника тепла и не сможет нагреть большое помещение. Зато такая печь удобна для маленьких комнат и нерегулярного использования.

Обычная прямоугольная.

Плюсы:

  • Не занимает много места.
  • Простая конструкция.
  • Низкие цены на материал и топливо.

Минусы:

  • Средний КПД.
  • Не очень долго держит тепло.

Обычная прямоугольная печь – средний вариант, который подойдет для стандартного прогрева не очень большого помещения.

Печь — «шведка».

Относится к отопительно-варочному типу.

Плюсы:

  • Допускает приготовление пищи.
  • Высокий КПД.
  • Быстрый разогрев.
  • «Экономит» топливо.
  • Относительно небольших размеров.
  • Существуют современные варианты с духовкой, варочной панелью, местом для просушки одежды.

Минусы:

  • Требуется разгонная протопка.
  • Имеет сложную кладку для новичка.

Печь — «шведка» подойдет в качестве основного источника тепла в помещении, может полностью заменить плиту и имеет множество вариантов конструкций, но ее сложно собирать.

Печь с камином.

Плюсы:

  • Очень низкая пожароопасность.
  • Эстетична.
  • Высокий КПД.
  • Равномерно прогревают помещение.

Печь с камином подойдет, как для украшения дома, так и для целевого использования в качестве обогревателя.

Плюсы и минусы

Популярность отопительно-варочной шведской печки обусловлена ее многочисленными преимуществами:

  • высокая эффективность (КПД порядка 60%);
  • относительно небольшие размеры в плане;
  • способность к трансформации под индивидуальные условия застройщика;
  • многофункциональность;
  • надежность в работе.

Из минусов шведки стоит отметить:

  1. Сложность строительства, а также требовательность к качеству материалов и тяге дымохода. Последней должно хватать на обеспечение движения газов по развитой сети каналов.
  2. Второстепенный недостаток – в силу особенностей строения печка нагревает полы, что «лечится» прокладыванием на фундамент 4—5 листов базальтового картона в качестве теплоизоляции.
  3. В печи некуда ставить водяной котел. Вместо духовки его монтировать нельзя – из-за резкого охлаждения газов на выходе из топки их движение по каналам сильно замедлится.

Расчёт основных параметров шведской печи

Процесс проектирования печи заключается в определении правильных размеров всех её конструктивных элементов.

  1. Только использование надёжных источников проектной документации (порядовок) может обеспечить гарантированную надёжность. Сегодня скачать порядовку с детальным описанием кладки стоит не более 100 руб. Заказать проект нестандартных габаритов стоит около 1000 руб. Не стоит экономить эти незначительные суммы, чтобы впоследствии потерять гораздо больше. Все размеры нужно строго соблюдать без исключения.
  2. Предметом отдельных расчётов могут стать размеры дымохода, которые определяются в зависимости от мощности и теплоотдачи печного оборудования.

Для самостоятельного определения площади сечения трубы нужны два показателя — размер топки и удельная теплотворность используемого топлива. Первый вычисляется путём перемножения линейных размеров топки (длины, ширины и высоты). Второй находится в специальных таблицах. Теплоотдача вычисляется по формуле W=Eуд∙Vт ∙ 0,63 ∙ 0,4 ∙ 0,8, где W — теплоотдача в кВт, Vт — объём топки, а Eуд — удельная теплотворность, которую находим из таблиц. Числовые коэффициенты означают КПД печи (0,4), коэффициент сгорания топлива (0,8) и коэффициент загрузки топки (0,63).

Таблица: удельная теплотворность дров (кВт/м3)

Вид древесного топливаВлажность 12%Влажность 25%Влажность 50%
Тополь18561448636
Пихта19021484652
Ель20881629715
Берёза301623521033
Дуб375829321287
Осина21811701747

Для примера рассчитаем сечение дымохода для топки с размерами 0,4х0,3х0,4 м.

  1. Объём такой топочной камеры составит Vт=0,4∙0,3∙0,4 = 0,048 м3.
  2. Если печь топится берёзовыми дровами с влажностью в 25%, мощность составит W = 2352∙0,048∙0,63∙0,4∙0,8 = 22,76 кВт.
  3. Далее используется другая таблица — зависимости сечения дымохода от мощности печи. По ней определяем, что размер трубы нужен максимальный — 270х270 мм.

Таблица: выбор размера дымоходной трубы по мощности печи

Мощность, кВтРазмеры трубы, мм
до 3,5140х140
3,5–5,2140х200
5,2–7,2140х270
7,2–10,5200х200
10,5–14200х270
свыше 14270х270

Сборка отопительно-варочной печи своими руками: порядок действий

Начинается работа с возведения фундамента. Для него следует приготовить яму глубиной менее полуметра. На слабых грунтах дно следует утрамбовать и выровнять уровнем. Для отопительно-варочной печи из кирпича фундамент следует делать чуть больше, чем будет сама конструкция, зазор должен составлять как минимум 5 см.

В качестве основания фундамента применяется засыпка из кирпичной крошки или щебня, ее трамбуют и заливают жидким раствором.

Для фундамента можно использовать кирпич, но в целях экономии сделать это лучше следующим образом:

  • с лицевой стороны выложите кирпичи с перевязкой рядов;
  • изнутри фундамент заливают жидким раствором, куда кладут камни;
  • каждый каменный слой следует заливать раствором.

Вверху фундамент должен быть на 150 мм ниже уровня пола.

Печку следует класть на идеально ровную поверхность, поэтому фундамент следует проверять уровнем и, при необходимости, добавить цементного раствора. Когда поверхность стала идеально ровной, можно выкладывать и сами кирпичи. Следите за ровностью кладки, щербины, при необходимости, заполняйте раствором.

После этого следует уложить двумя слоями рубероид в качестве гидроизоляции, укладывать его следует насухую. Сверху выкладывают еще в ряд кирпичи при использовании раствора из цемента. Далее, на смесь глины и песка, можно класть и саму печь

Обратите внимание, что раствор не должен липнуть или растекаться. Если консистенция неудачная, то нужно добавить в смесь тот или иной компонент. В противном случае, при высыхании на поверхности могут появиться трещины

В противном случае, при высыхании на поверхности могут появиться трещины.

Установка печного литья для отопительно-варочной конструкции

Как уже упоминалось ранее, отопительно-варочные конструкции состоят из некоторых литых элементов из чугуна: зольника, топки, духовки, заслонки и варочной печи, которые следует правильно смонтировать.

Когда вы выкладываете ряды из кирпичей, оставляйте зазор под литье, который превышает размер конструкции на 5 мм. Он способен компенсировать тепловое расширение чугуна. Выступы на дверце нужно обвязать при помощи толстой проволоки, вложенной в ряды между кирпичами.

Также можно установить печное литье и другим методом, используя для этого уголок из нержавеющей стали. Их следует заложить в кирпичные пропилы. Затем рамки дверцы должны быть проложены при помощи асбеста либо другого теплоизоляционного материала, имеющего высокую температуру. Самый элементарный материал – это асбестовый шнур, которым обматывается рамка дверцы. Им же следует обложить весь периметр конструкции при ее установке.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
