Как обшить дымоход на крыше профнастилом и оцинковкой

Последствия некачественного монтажа

При организации проходки через кровлю для дымохода важно обеспечить хорошую защиту от влажности. Поэтому нужно соблюдать технологию монтажа и использовать качественные материалы. Недостаточность изоляции труб способствует повышению пожароопасности

Кроме того, она вызывает следующие негативные последствия:

Недостаточность изоляции труб способствует повышению пожароопасности. Кроме того, она вызывает следующие негативные последствия:

  • кирпичная кладка разрушается из-за ослабленного раствора, в жилище проникает дым;
  • внутри дымохода скапливается влага, а летом появляется грибок;
  • растут тепловые потери, что вынуждает тратить больше топлива на обогрев;
  • участки кровли, соседствующие с трубой, разрушаются от наледи.

Нюансы выполнения монтажных работ с профнастилом

Преимущества профнастила: легкость монтажа, долговечность, качество производства.

До того как осуществить монтажные работы с профнастилом, необходимо соблюдение условий его хранения. Помещение, в котором хранится профильный лист, должно быть сухим и хорошо проветриваться. Хранение профлиста должно происходить обязательно в горизонтальном положении на плоскости. При невозможности хранения в помещении профильный лист укрывается пленкой, обладающей водонепроницаемыми свойствами, так как попадание влаги нежелательно.

Для резки профильного листа вам понадобится циркулярная пила, в которой фиксируется специальное лезвие, либо электрический лобзик. Нежелательным считается использование болгарки для резки профнастила, так как при нагреве повреждается покрытие листа (полимерное либо цинковое). Перед выполнением монтажа профильных листов необходимо изучить их геометрию.

Если есть какие-либо погрешности, то их нужно будет поправить в процессе монтажа, используя доборные компоненты. Части листов по нижнему краю должны составлять единую линию. Для защиты рук вам также понадобятся строительные перчатки либо рукавицы. При монтаже профлиста очень важна прочность изготовляемой конструкции, так как сильные порывы ветра могут сорвать элементы облицовки. Для соединения профильных листов между собой применяются саморезы. Точность при соединении листов – гарантия эстетичного внешнего вида.

Зная особенности и нюансы предстоящего монтажа, вы избежите непредвиденных ситуаций во время работы. Удачи в строительстве!

Отделка дымохода на крыше

Вокруг дымовой трубы по всему ее периметру, в месте выхода трубы на кровлю, устраивается двухслойный защитный фартук. Первый слой заводится под кровельное покрытие, второй устраивается поверх покрытия.

Такой фартук называют окладом или воротником, выполняют из металла (оцинкованный или стальной лист). В настоящее время на строительном рынке можно приобрести готовые оклады. Места примыкания фартука к трубе необходимо герметизировать.

Необходимость дополнительной отделки дымовой трубы на крыше обуславливается следующими факторами:

— кладка трубы выполнена из некачественного материала (кирпича);

— отсутствует тяга, необходимо выполнить дополнительное утепление трубы;

— внешний вид трубы не соответствует облику дома, требуется декорирование.

Чем закрыть дымоход? Любой материал должен быть устойчив к атмосферным осадкам и каким-либо воздействиям (ветер, солнце, перепад температур).

Под любую облицовку трубы необходимо изготовить каркас для крепления отделочного материала. Каркас выполняется из антисептированного бруса или металлических направляющих. Облицовка дымохода устраивается только по металлическому каркасу.

Обшивкой дымохода и вентиляционных труб на крыше может служить оцинкованный металл, покрытый полимером. По внешнему виду он бывает гладким или профилированным (профнастил). Это, пожалуй, самый недорогой вариант отделки.

Самым практичным решением считается дымоход, выполненный из клинкерного кирпича. Но можно просто облицевать трубу клинкерной плиткой, которая сочетается со многими кровельными материалами.

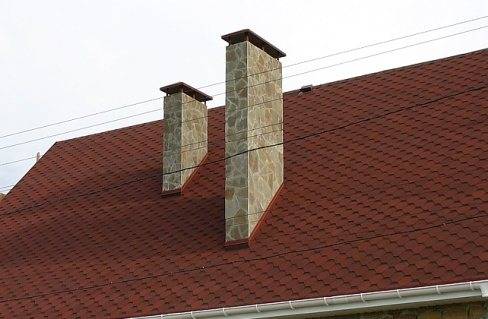

Отделка дымохода искусственным или натуральным камнем, который используется и в отделке фасадов.

Материал отделочного материала должен быть негорючим, в качестве отделки можно использовать известково-цементную штукатурку. В этом случае оштукатуренные трубы будут сочетаться с оштукатуренными фасадами, здание будет смотреться цельно.

Облицевать дымоход можно цементно-волокнистыми плитами. Это негорючий материал имеет привлекательный вид, выпускается в различной цветовой гамме.

Использование же сайдинга пригодно только для облицовки вентканалов, выходящих на крышу.

Выбор материала тут гораздо шире, вплоть до кровельного материала, используемого для устройства крыши (металлочерепица, мягкая кровля).

Однако выложенный дымоход совершенно нетрадиционной формы может стать главным украшением дома. Такой дымоход не потребует дополнительной отделки.

Примыкание круглого дымохода к готовой кровле

Мы уже упоминали, что это не лучший вариант строительства, но жизнь часто диктует свои правила, приходится решать задачи по мере их поступления. Исходные данные: крыша скатная с битумной черепицей, дымоход круглого сечения.

Необходимо вывести дымоход через готовую кровлю

Шаг 1. Найдите на крыше точное место выхода трубы дымохода. Для этого нужно приставить отвес к настилу покрытия, совместить его с центром трубы печки и сделать метку. По метке высверлите сквозное отверстие, работать с крыши намного легче.

Место, в котором будет располагаться центр трубы

Сверлится отверстие

Процесс сверления

Шаг 2. Шпателем аккуратно поддевайте гонты и выкручивайте саморезы. Если мягкая кровля зафиксирована гвоздиками, то работы несколько усложнятся. Демонтируйте кровлю по такому же методу, размеры освобожденного участка крыши должны быть на 30–40 см больше диаметра трубы

Мягкую черепицу осторожно складывайте на свободном месте, вся она пригодна к повторному использованию

Гонты поддеваются шпателем

Выворачивается саморез

Требуемый участок кровли демонтирован

Шаг 3. Приступайте к монтажу на выходе дымохода проходного элемента, он должен быть пожаробезопасным и герметичным. Элементы продаются в специализированных магазинах, намного выгоднее и надежнее пользоваться заводской продукцией, чем самостоятельно придумывать различные приспособления. В комплект входит проходной элемент, изготовленный из высокопрочного полипропилена, термостойкая резина и металлический хомут.

Далее нужно приступать к проходному элементу

Шаг 4. Вырежьте в термостойкой резине отверстие под диаметр дымохода. Для облегчения работ на верхней поверхности элемента отлиты кольца с указанными диаметрами. Проколите небольшое отверстие ножом, а далее можно отрезать ножницами.

Кольца с указанными диаметрами

Вырезается отверстие для дымохода

Шаг 5. На проходке есть специальные линии, указывающие различный уклон кровли. Найдите метку со своим уклоном и вырежьте отверстие. Пластик очень твердый, для резания пользуйтесь ножницами по металлу. За счет такого его размещения дымоход будет в вертикальном положении.

Линии на проходке, указывающие уклон кровли

По нужной линии выполняется резка

Шаг 6. На основании кровли найдите отверстие, указывающее на центр дымохода, положите проходку на сплошную обрешетку и установите ее таким способом, чтобы центры располагались на одной вертикальной линии. Отметьте диаметр вырезаемого отверстия под трубу, при помощи электрического лобзика вырежьте плиту.

Проходной элемент прикладывается к месту вывода дымохода

Отверстие вырезается электролобзиком

Шаг 7. Приложите проходной элемент на место и зафиксируйте его саморезами к сплошной обрешетке.

Проходной элемент прикручивается саморезами

Шаг 8. Установите дымоход, наденьте на него резиновый герметизирующий кожух

Обращайте внимание на расположение технологической метки, она должна быть обращена вперед. Наденьте металлический хомут и затяните его

Больших усилий прилагать не надо, резина легко сжимается, а слишком большие нагрузки могут ее перерезать. Соберите дымоход, установите на него все специальные элементы.

Установка дымохода

Резиновый кожух затягивается металлическим хомутом

Установка следующего элемента трубы

Окончание сборки дымохода

Шаг 9. В нижней части проходки по периметру есть специальные щели для установки герметика. Засуньте в них куски подкладочного слоя гибкой кровли.

В щель засовывается полоска подкладочного слоя

Шаг 10. Положите на место гонты, вырежьте излишки. Для гарантии промажьте места стыков качественным составом.

Обрезка гонтов

Нанесение битумного герметика

Цены на популярные модели шуруповёртов

Шуруповёрты

На этом монтажные работы закончены. Для проверки надежности герметизации рекомендуется вылить на кровлю несколько ведер воды. При обнаружении протечек их следует немедленно устранить. Сделать это своевременно намного выгоднее, чем потом заниматься внеплановыми ремонтами стропильной системы или кровли.

Отделка дымохода выбор материалов

В число негативных факторов, влияющих на дымоход, входят:

  • атмосферные влияния (ветер, осадки, ультрафиолетовое излучение);
  • перепад температур окружающей среды;
  • высокие температурные рабочие нагрузки.

Из-за разницы между температурой рабочей трубы и температурой воздуха в дымоходе образуется конденсат, который провоцирует разрушение трубы в процессе горения печного топлива. Чтобы избежать образования конденсата и обезопасить трубу от внешних воздействий, требуется предусмотреть надежное утепление дымохода за счет облицовки.

Для обшивки выступающей части трубы используются различные материалы. При выборе следует учитывать:

  • устойчивость к внешним факторам, износостойкость;
  • внешний вид и цветовую гамму (соответствие кровельному покрытию или отделке стен здания).

Отделка дымохода на крыше чаще всего выполняется с использованием:

  • клинкерного кирпича или плитка;
  • штукатурки;
  • цементно-волокнистых плит;
  • кровельного материала (профнастил, сланец).

Характеристики отделочных материалов

Отделка дымохода на крыше при помощи штукатурки характеризуется:

  • доступной стоимостью;
  • простым монтажом;
  • универсальностью (подходит к любым кровельным покрытиям);
  • возможностью реализовывать любые цветовые решения (штукатурка может быть окрашена силиконовой краской).

Штукатурка труб выполняется по той же технологии, что и отделка фасадных стен. Может использоваться традиционный цементный или известково-цементный раствор, но более долговечным вариантом является применение минеральной, силиконовой, силикатной или акриловой штукатурки. Окрашивание высохшей поверхности повышает износостойкость и долговечность отделки.

Цементно-волокнистые плиты малого формата прочны, устойчивы к воздействию ультрафиолета, влаги, температурным колебаниям, имеют небольшой вес. Это экологически чистый, негорючий материал. Для облицовки дымохода можно применять гладкие или структурированные плиты, в продаже представлен материал в широкой цветовой гамме.

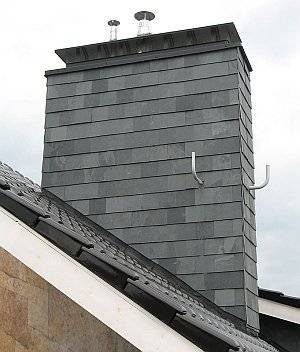

Если для покрытия кровли используется сланец, облицовка дымохода на крыше обычно выполняется из этого же материала. Сланцевые плиты могут иметь форму дуги, чешуи, прямоугольника или восьмиугольника. Цвет этого натурального материала зависит от месторождения. Обычно это графитный, зеленый или пурпурный цвет.

Достаточно простой и бюджетный вариант отделки трубы – использование профнастила. Он применяется, если покрытие кровли выполнено из того же материала. Труба, отделанная в цвет крыши, выглядит эстетически привлекательно.

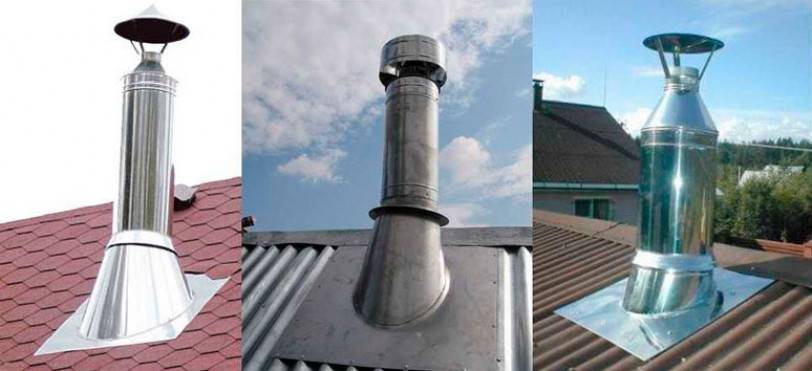

Изготовленные в заводских условиях, элементы дымохода для прохода крыши имеют эстетичный вид и достаточно просты в монтаже. Они оснащены стальным дымоходным каналом и могут иметь готовую внешнюю облицовку из какого-либо материала, или быть подготовленными под самостоятельную отделку, чтобы дымоход внешне гармонировал с кровлей. Модульная стальная конструкция дополнительно не отделывается, ее достаточно смонтировать в месте прохода через кровельный пирог.

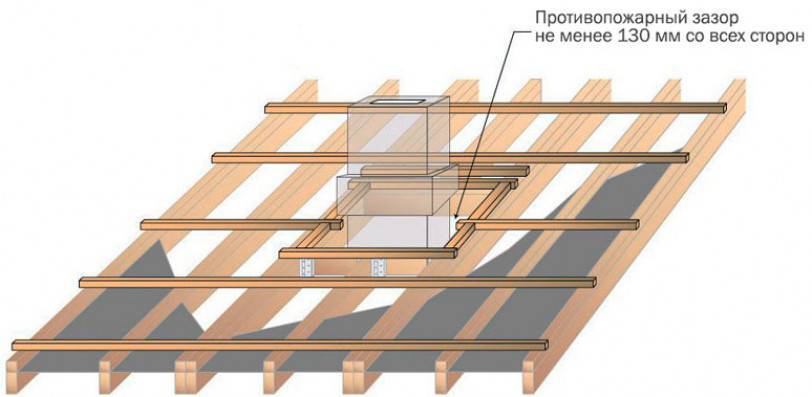

Проход трубы через дымоход без фабричного проходного узла

Можно вывести дымоход и без проходного устройства. В этом случае края отверстия в потолке также заделываются огнестойким теплоизолятором, а поверх него набиваются металлические полосы. На сэндвич, идущий от печи надевается защитная пластина из негорючего материала, в которой вырезано отверстие подходящего диаметра, а по краям просверлены дырки под крепеж. Традиционно это лист металла. Далее сэндвич пропускается в отверстие в потолке, фиксируется там при помощи каких-либо негорючих направляющих. Например, можно использовать профили для гипсокартона или что-то похожее. Главное – надежно закрепить трубу и соблюсти при этом основное правило пожарной безопасности: от края трубы до горючего материала должно быть расстояние не менее 36см.

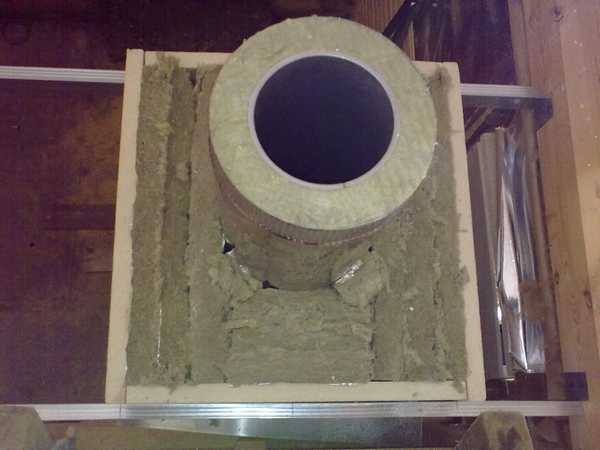

Изготовить узел прохода через потолок можно своими руками

Важно! Устанавливая и закрепляя дымоход, учтите, что труба из-за температурного расширения изменяет свои размеры. Ее нужно закреплять так, чтобы относительно кровли она могла двигаться

Затем снизу (от потолка) труба подшивается негорючим материалом

Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен

Затем снизу (от потолка) труба подшивается негорючим материалом. Со стороны чердака или второго этажа образовавшиеся в разделке пустоты заполняются теплоизолятором. Требования к нему все те же: переносимость высоких температур. Самым бюджетным может быть керамзит. Собственно, на этом вывод дымоходной трубы через потолок закончен.

Изготовить узел прохода через потолок можно своими руками

Использование профильного настила в качестве облицовочного материала для дымохода

Дымоходы легко подвергаются различным негативным воздействиям. Это могут быть перепады температурных режимов либо погодные условия агрессивного характера. В процессе горения конденсат, образующийся в дымоходной трубе, разрушает ее. А вызвано образование конденсата разницей температур работающей трубы и воздуха. Различные примеси, образующиеся в дымоходной трубе, приводят к ее разрушению. Чтобы избежать таких моментов, необходимо осуществлять утепление дымохода при помощи облицовки. Как обшить дымоход профнастилом или другим материалом, какой вариант дешевле, а какой надежней, из чего делают облицовку дымохода?

Профнастил представляет собой покрытие, которое может быть использовано при строительстве зданий.

На все эти вопросы вы найдете ответы, дочитав статью до конца.

Нюансы выполнения монтажных работ с профнастилом

Преимущества профнастила: легкость монтажа, долговечность, качество производства.

До того как осуществить монтажные работы с профнастилом, необходимо соблюдение условий его хранения. Помещение, в котором хранится профильный лист, должно быть сухим и хорошо проветриваться. Хранение профлиста должно происходить обязательно в горизонтальном положении на плоскости. При невозможности хранения в помещении профильный лист укрывается пленкой, обладающей водонепроницаемыми свойствами, так как попадание влаги нежелательно.

Для резки профильного листа вам понадобится циркулярная пила, в которой фиксируется специальное лезвие, либо электрический лобзик. Нежелательным считается использование болгарки для резки профнастила, так как при нагреве повреждается покрытие листа (полимерное либо цинковое). Перед выполнением монтажа профильных листов необходимо изучить их геометрию.

Если есть какие-либо погрешности, то их нужно будет поправить в процессе монтажа, используя доборные компоненты. Части листов по нижнему краю должны составлять единую линию. Для защиты рук вам также понадобятся строительные перчатки либо рукавицы. При монтаже профлиста очень важна прочность изготовляемой конструкции, так как сильные порывы ветра могут сорвать элементы облицовки. Для соединения профильных листов между собой применяются саморезы. Точность при соединении листов – гарантия эстетичного внешнего вида.

Зная особенности и нюансы предстоящего монтажа, вы избежите непредвиденных ситуаций во время работы. Удачи в строительстве!

Правильный выбор материалов для прохода через крышу

На следующие аспекты следует обратить особое внимание, проводя дымоход через деревянное перекрытие:

  • Современные крыши являются своеобразным «пирогом». Поэтому следует быть особенно внимательным при выборе материалов для гидро- и теплоизоляции, так как они очень чувствительны к действию высоких температур.
  • Выбирая для дымохода проходник, необходимо в первую очередь позаботиться о безопасности здания. Герметичность при этом играет второстепенную роль.
  • Дымоход — это не элемент декора, а полноценный агрегат, от правильности установки и облицовки которого зависит сохранность имущества и жизни.
  • Все материалы, используемые для провода дымохода через крышу, должны полностью соответствовать типу кровли и дымохода, так как различные материалы по разному проявляют свои функции в несвойственных для них условиях (прочитайте подробную статью: “Проход дымохода через деревянное перекрытие”).

Нет гарантии – нет материала

Приобретать все материалы необходимо строго в специализированных магазинах, которые имеют соответствующие сертификаты

Кроме того, важно и качество обслуживания. Грамотный консультант сможет помочь вам с выбором, четко подобрав материалы именно под ваши потребности.

Параметры правильной работы устройства

Правильно установленный дымоотвод создает естественную тягу и выводит продукты горения каналом, не позволяя им проникать в помещение. Оценить работу дымохода порой можно даже визуально – по наличию дыма в помещении или цвету пламени. Чрезмерную тягу определяют по белому пламени и характерному гулу, в то время как ярко-оранжевый цвет пламени характеризует недостаточность тяги. Сделать более точные замеры поможет специальный прибор – анемометр.

Если тягу необходимо усилить, можно воспользоваться одним из следующих способов:

  1. Установить дефлектор. Однако нужно учитывать, что дефлекторы улучшают тягу только при наличии сильного ветра.
  2. Установить специальный зонт на дымовой трубе. С помощью датчика, размещенного под колпаком, зонт регулирует температуру горения.
  3. Увеличить высоту трубы.
  4. Использовать турбинную насадку.

Гидроизоляция дымохода из оцинкованной стали на крыше из профнастила

Решить задачу, как обойти трубу на крыше профнастилом, достаточно просто. Для этой цели используют специальные прокладки, которые очень плотно прилегают к кровельному материалу.

Прокладка выполнена в виде алюминиевого фланца, оснащенного силиконовой или резиновой соединительной частью. Фланцы имеют размер от 3 до 600 мм, могут быть выполнены в угловом варианте, цельной или разъемной формы. Изделия характеризуются большим сроком эксплуатации и возможностью использования на разных типах крыш.

Герметизация таким способом позволяет легко и просто изолировать места стыка выходного отверстия и кровли, а также решить проблему, как закрыть трубу на крыше из профнастила.

Процесс выполнения работ по гидроизоляции дымохода выглядит следующим образом:

Измеряют величину выходного отверстия и в соответствии с полученными значениями режут резиновую гофру. Вывод дымоходной трубы на скатной крыше должен иметь отверстие, диаметр которого составляет от 2 до 5 см.
Одевают прокладку.
Выбирают фланец нужной формы.
В канавки, расположенные с изнаночной стороны фланца, заливают герметик и сильно прижимают к кровельному покрытию. Дополнительное крепление выполняют с помощью саморезов с резиновыми головками, которые становятся плоскими при закручивании. Эти крепежные элементы используют при выполнении кровельных работ, так как при этом полностью исключается попадание воды внутрь

Если крепление выполняют обычными саморезами, то рекомендуется пользоваться резиновыми прокладками.
Очень важно, чтобы гидроизоляционные работы проводились на сухой и чистой кровле.

Обшиваем дымоход профнастилом

Приоритет автономного отопления частного дома все более очевиден. Помимо существенной экономии, это -возможность самостоятельного выбора альтернативных способов отопления. Среди достаточного количества доступных вариантов по-прежнему популярно печное отопление. Несмотря на определенные сложности монтажа, это лучший способ создать в доме благоприятный микроклимат.

Любое автономное отопление, за исключением электричества, предполагает необходимость отвода продуктов горения через дымоход. Сегодня достаточно материалов, которыми он может быть организован. В том случае, если это огнеупорный кирпич, целесообразнее всего защитить его от негативного воздействия агрессивных факторов окружающей среды посредством облицовки.

Внимание. Наши читатели считают, что утренняя рыбалка – миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее

Облицовка дымохода – это своеобразный щит, препятствующий возникновению конденсата, в результате взаимодействия разницы температур окружающей среды и дымоходной трубы.

К чему может привести некачественная установка

Зачастую, в перечень работ мастера- печника или монтажника газового или электрического обогревательного котла не включены работы по обустройству дымохода. Подразумевается, что проход дымоотводной трубы сквозь крышу закладывают на этапе строительства, или домовладелец смонтирует дымоход своими силами. Кажущаяся простота такой работы провоцирует хозяев отказываться от использования профессиональных мастеров- кровельщиков. Они не задумываются, к каким серьезным негативным последствиям может привести некачественный вывод дымохода на кровлю.

Часто возникающие проблемы:

  • сквозь плохо загерметизированный проход трубы сырость может попадать в кладку, со временем разрушая кирпичи и цементные швы;
  • повышенная влажность самой трубы дымохода или соприкасающихся с ней элементов провоцирует усиленное распространение различных микроорганизмов, плесени, грибка. Споры некоторых из них могут представлять опасность для здоровья, и даже жизни человека. Если на трубе видны следы заражения, применять ее не рекомендуется, а в особых случаях необходимо полностью заменить всю систему дымоотведения;
  • просачивание воды в местах прохода дымохода через элементы кровли, приводит к снижению свойств термоизоляции утеплителя на половину. Нужно понимать, что после высыхания такого слоя, изоляционные характеристики на прежний уровень уже не смогут вернуться;
  • некачественно установленный дымоход влияет на долговечность материалов элементов кровли и стропильной системы. Проникающая влага ускоряет процессы гниения дерева, что приведет к разрушению силового каркаса;
  • большие щели около прохода труб приводят к прекращению нормальной циркуляции теплого и холодного воздуха в помещении под крышей. Это приводит к дополнительным энергопотерям, а значит и к лишним затратам на обогрев;
  • некачественная облицовка дымохода существенно портит внешний вид всего здания.

Над крышей поднимают не только дымоходы от печек, каминов и прочих твердотопливных устройств. Туда же выводят выхлопные трубы от газовых обогревателей, а также трубы вентиляции. При их монтаже применяют точно такие же методы, как и для печных труб.

Общая характеристика черепицы в качестве кровли

Использование металла для обустройства кровли позволяет получить надежную и прочную крышу, способную простоять без дополнительных вложений долгие годы. Сегодня металлочерепица, как кровельный материал предпочтительнее для устройства кровли, чем крыша из шифера или еврорубероида.

Металлочерепица выпускается из металла толщиной от 0,5 до 1,2 мм. Длина полосы металла металлочерепицы может варьироваться от стандартных 1,2 метра до 6 метров или даже большего размера, если заказ делается по индивидуальному размеру. Окраска металла обычно делается красками устойчивыми к ультрафиолетовому излучению. По заявлениям производителей, без механических повреждений лакокрасочное покрытие способно выдержать 50 летний срок эксплуатации.

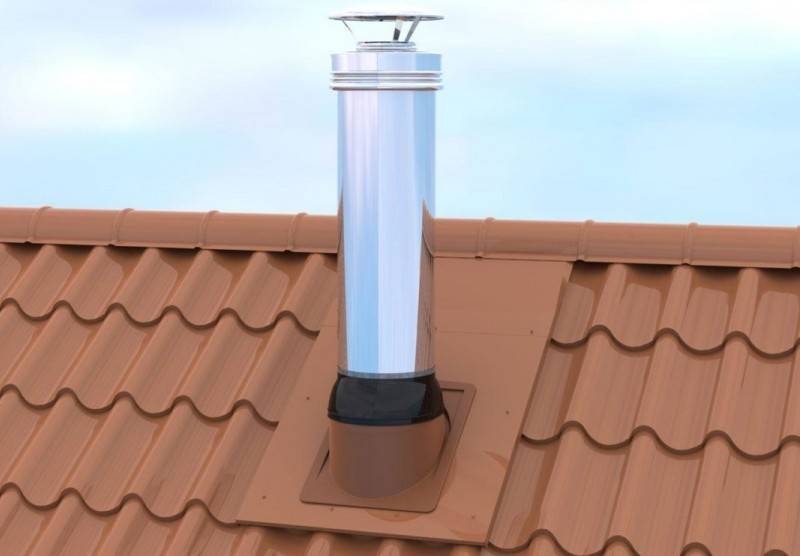

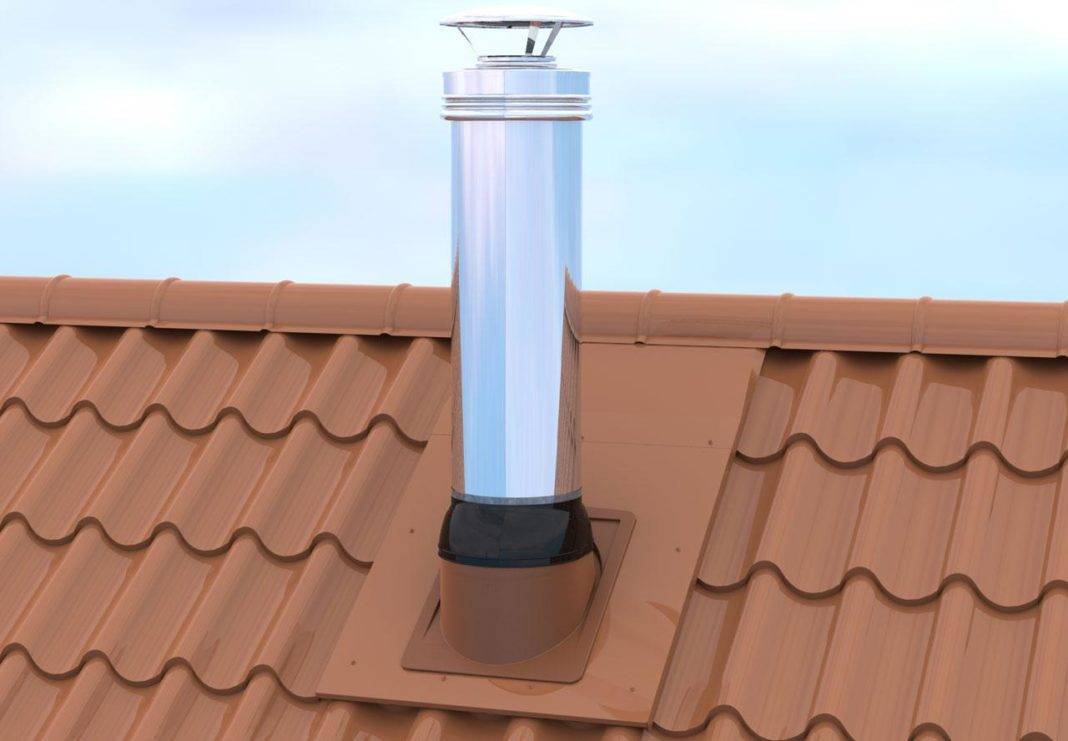

Как выглядит установленный дымоход через металлочерепицу

Кроме того, металлочерепица это не только листы профилированного металла, это еще целый набор разных доборных элементов, позволяющих собрать кровлю, отвечающую всем нормативам и стандартам. В число таких доборных элементов входит и несколько специфических деталей, предназначенных для обустройства кровельных переходов внутренних коммуникаций и систем через крышу. В число таких элементов входят:

  • Антенные выводы;
  • Выводы вентиляционных каналов;
  • Слуховые окна;
  • Окна световых туннелей;

И конечно, в число таких доборных элементов входит набор деталей для обустройства прохода дымохода через металлочерепицу.

Выбор места вывода трубы

Расположение прохода на крыше имеет значение: правильное место повысит и герметичность, и надежность всего кровельного покрытия. В случае крыши из профлиста трубу имеет смысл выводить:

  • на коньке. Преимущества этого места: снижает возможность протечки, исключает образование конденсата. Минус его в том, что создание трубы нарушит целостность конькового прогона – деревянной балки наверху конструкции крыши;
  • поблизости от конька (порядка полуметра). Это также выгодное месторасположение, поскольку хорошо гидроизолирует крышу. К тому же, в отличие от первого способа, оборудование прохода на расстоянии 50 см (плюс-минус 20 см) от конька не нарушит стропильную систему крыши.

Важно! Чем ниже по скату находится труба, тем более затратна гидроизоляция стыков. Значит, чем она ближе к вершине крыши, тем легче герметизация
