Дымоход через металлочерепицу – условия и правила устройства перехода

Особенности монтажа дымохода

Устройство примыкания кровли к трубе может выполняться по различным технологиям, с использованием материалов, соответствующих типу кровельного покрытия. Принцип герметизации стыка финишного настила с вертикальными конструкциями, в том числе дымоходной трубой, определяется в процессе работ над проектом крыши. Требуется учитывать не только вид кровельного покрытия, но и место расположения дымохода, его форму и материал, из которого он изготовлен. В ряде случаев возможно использование готовых конструкций и штатных элементов для гидроизоляции примыканий.

Проще всего гидроизолировать дымоход, установленный в самой высокой точке скатной крыши – в этом случае нет опасности накопления снега за трубой, что может привести к разгерметизации примыкания и проникновения влаги внутрь кровельного пирога. Дымоход прямоугольной формы, проходящий через конек крыши, может монтироваться между стропильными фермами висячего типа, либо с прерыванием конькового бруса в системе с наслонными стропилами и монтажом дополнительных опор.

Без особых проблем можно гидроизолировать примыкание кровли к дымовой трубе, расположенной немного ниже конька. Значительно сложнее обустройство трубы в нижней части ската. В этом случае для защиты дымохода от схода снежных масс и накопления снега позади трубы нередко требуется установить специальную скатную конструкцию с разжелобком.

Прохождение металлочерепицы железным дымоходом

Они реализуют в торговой сети готовое изделие – проход через кровлю из металлочерепицы для дымохода. Он представляет собой изготовленное из плоского листа стали основание и колпак на трубу дымохода, герметично соединенный с ним. Внутри данного колпака будет располагаться труба.

Проход трубы дымохода через кровлю, подробнее на видео:

Фартук, изготовленный самостоятельно из планок примыкания или промышленного производства, надежно, но не жестко закрепляют на конструкции кровли. Специалисты объясняют такую особенность монтажа тем, что в результате возможного температурного сжатия или расширения трубы конструкция узла прохода через кровлю может получить повреждения.

Место, где труба на крыше из металлочерепицы примыкает к кровельному материалу, относится к самым уязвимым участкам крыши и поэтому требует особого внимания.

Как устроить выход трубы

Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.

Прямоугольный выход

Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:

  • установка внутреннего фартука до начала монтажа покрытия;
  • устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.

Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.

  • Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода.
  • По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.

Внимание Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много

  • Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху.
  • Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы.
  • Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову.
  • Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания.
  • После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты.
  • Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.

Круглый (овальный) выход

Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.

Дополнительно рекомендуем к изучению: Проход дымохода через стену.

В изготовлении колпаков используется резина EPDM или силикон, которые имеют повышенные показатели термостойкости. Силиконовые можно использовать при температурном режиме минус 75°С до плюс 260°С, из EPDM – минус 55°С до плюс 135°С. Благодаря их эластичности примыкание надежно изолируется. Для большего эффекта рекомендуется на проходном колпаке выбирать кольцо, меньшее чем диаметр сечения трубы где-то на 20%, и подрезать его на этом уровне.

Совет Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.

Процесс установки прохода выполняют в таком порядке:

  • На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра.
  • Смочив элемент жидким мылом, его натягивают на трубу.
  • Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы.
  • Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик. Винты располагают на расстоянии 35 см друг от друга.

Совет

При желании проходной элемент  для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам

С круглым сечением

Для однослойных и сэндвич-труб разработаны заводские проходы соответствующего диаметра из термостойких материалов — резины либо композитов на основе алюминия. Особенность этих элементов в том, что за счет гибкости они повторяют сложную геометрию волн металлочерепицы, обеспечивая тем самым надежную гидроизоляцию.

Фиксируются к кровельной поверхности с помощью крепежа на герметик. Обязательное требование при организации прохода трубы через крышу из металлочерепицы — создать пожаробезопасные условия эксплуатации. Для этого труба должна быть заключена в отдельном коробе, заполненном термоизоляционными материалами, которые предотвращают возгорание паро- , шумо- , гидроизоляции, деревянных элементов стропильной системы.

Квадратной или прямоугольной конфигурации

Район, в котором труба квадратного либо прямоугольного сечения проходит сквозь так называемый кровельный пирог, имеет большие тепловые потери. Здесь же может появиться конденсат в утеплителе. Чтобы избежать этого, труба должна иметь собственную сплошную стропильную систему. Под листы металлочерепицы укладывают отбортовку и внутренний пристенный профиль. Снаружи дымоход по периметру отделывают фартуком.

Особые требования

Повторимся: достоинства грубы – компактность и возможность постройки в существующем доме без производства капитальных строительных работ. Но поместить более мощную топку в строении печи в общем тех же размеров не так-то просто, от чрезмерной тепловой нагрузки оно все быстро придет в негодность. Если не соблюдены особые требования к:

  • Фундаменту печи.
  • Кладочным растворам.
  • Способам кладки строения печи.
  • Выбору и способам установки печной фурнитуры.

Фундамент

Конструкция фундамента под грубу дана на рис. Щебневая подушка без песчаной подсыпки перед заливкой выравнивается в горизонт. Заливочный раствор М150 – цемент М300 и песок 1:2. Зазор между бутовым фундаментом и настилом пола – 30-40 мм. Не забудьте обрезанные лаги подпереть! Оставление их концов висячими – распространенная, но грубая ошибка. Размеры фундамента в плане должны выступать на контур печи не менее чем на 100-150 мм.

Устройство фундамента печи-грубы

Растворы

Чтобы сложить грубу, используются растворы 3-х видов, см. рис. ниже. Постель на фундаменте и дымоход выкладываются на известковом растворе как сочетающем в себе достаточную тепло- и влагостойкость, но бут нужно укладывать только на вполне влагостойком цементно-песчаном растворе. Песок на глиняный раствор весьма желательно брать горный или овражный, с шероховатыми зернышками. Обычная глина – покупная печная, гарантированной жирности и, главное, чистоты. Самокопаная глина, доведенная до нужной жирности песком, на кладку грубы мало пригодна.

Составы кладочных растворов для печи-грубы

Кладка

Для кладки грубы используется печной и, если порядовкой (см. далее) предусмотрено, шамотный кирпич; красный рабочий пригоден высшего качества – светло-красного цвета (вполне отожженный), без пятен пережога, перекоса и вспучивания. Кирпич сухой формовки непригоден абсолютно. Кладка строения грубы ведется по след. правилам:

  • Если вы печник неопытный, каждый ряд кладки сначала выкладывается на сухую; обнаруженные дефекты подрезки/обкалывания кирпичей устраняются.
  • Каждый кирпич перед укладкой на раствор замачивается до прекращения выделения пузырьков воздуха. Бухать все кирпичи в бочку огулом нельзя!
  • Слой раствора 5 мм наносят на постель и тычок укладываемого кирпича.
  • Укладываемый кирпич плавным движением чуть с наклоном кладут и придвигают к предыдущему, чтобы в шве не осталось воздушных пузырей.
  • Кирпич прижимают, пока шов не сойдется до 3 мм; пристукивать нельзя!
  • Между шамотной и обычной кладкой начальный шов 8-10 мм; после прижима – 6 мм.
  • Шов между кирпичами и металлическими закладными деталями (см. далее) – 10 мм.
  • Выдавившиеся из шва излишки раствора снимаются кельмой (мастерком).
  • Обнаруженные после уборки лишнего раствора выемки в швах заполняются раствором вдавливанием без поперечных движений, но не затиранием!

Предпочитающие учиться наглядно видеоурок по кладке отопительно-варочных печей могут посмотреть ниже:

Видео: кладка отопительно-варочной печи

Фурнитура

Неправильная установка печной дверцы

Фурнитура и колосники для грубы нужны чугунные литые; дверцы и задвижки – с установочной юбкой и отверстиями в ней под диагональные проволочные усы. Фурнитура стальная сварная или чугунная с проушинами под прямые усы (укладываемые вдоль соотв. стены печи) в данном случае непригодна. Однако ставить дверцы/задвижки так, как на рис. справа, в грубу нельзя; это вообще не по печным правилам. Для дачной голландки на 2,5 кирпича в плане, которую топят раз-два в сезон, может быть, и пойдет, но не для грубы.

Нужно, во-первых, обжать усы (проволока – оцинкованная 2-3 мм) накруткой так, чтобы не шевелились. Прижмите сначала не натуго, поставьте на нужный угол (от дальнего конца уса до внутренней стороны кладки должно остаться не менее 12 мм). Затем аккуратно затяните, потрясите дверцу/задвижку слегка. Не уехали? Годится. Затем, во-вторых, нужно плотно обмотать юбку асбестовым шнуром (или из базальтового волокна), и вот только теперь ставить на место. Об установке в печь фурнитуры тоже можете посмотреть следующие видео.

Как прорезать отверстие

После того как месторасположение трубы определено, нужно провести разметку и подготовить отверстие в металлочерепице.

Слой покрытия, вместе с тепло и гидроизоляцией можно разрезать, используя для этого острый нож или большие ножницы. В металлочерепице сделать отверстие можно двумя способами:

Отверстие можно проделать во время монтажа или после того, как покрытие будет уложено. Для подготовки круглого и прямоугольного отверстия используют ножницы по металлу, электролобзик или высечные ножницы.

Для подготовки отверстия с круглым сечением нужно начертить окружность, несколькими пересекающимися диаметрами в центре. После чего, при помощи ножниц для металла, нужно проделать надрезы начиная от центра разметки к краям, затем полученные треугольники загнуть внутрь.

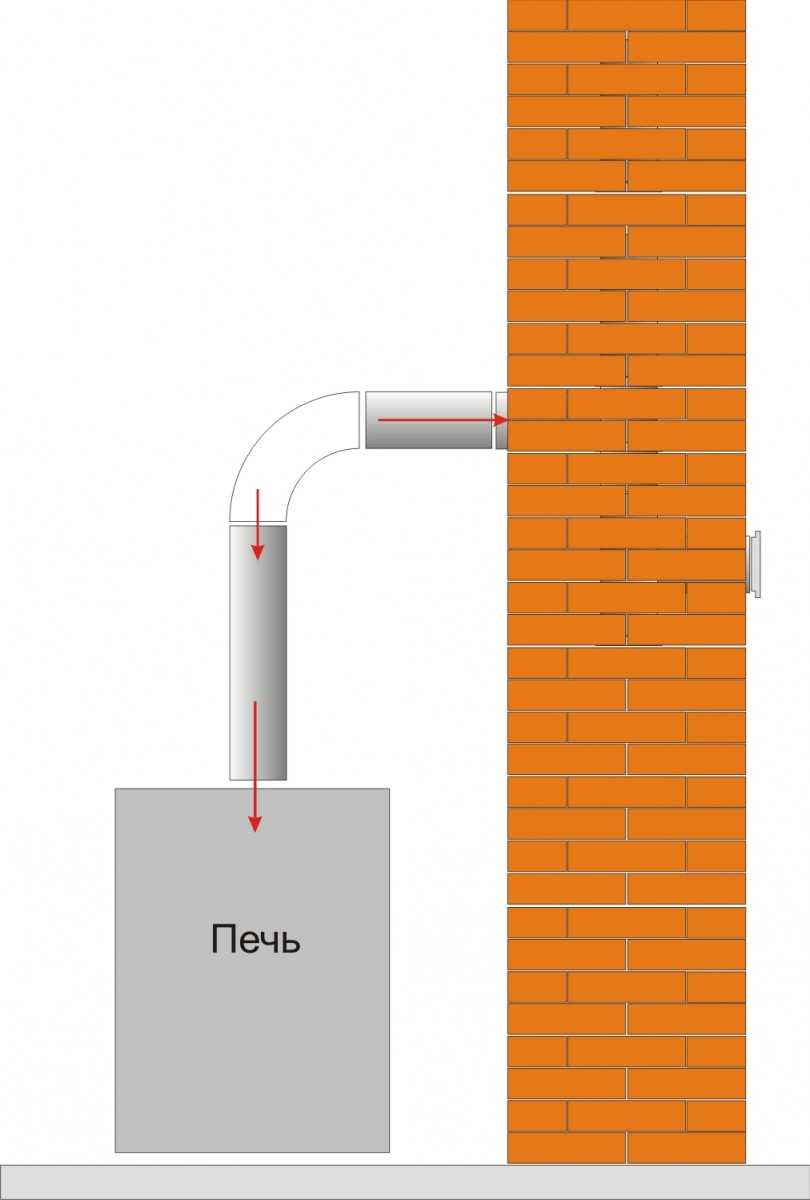

Выбор дымохода

Для твердотопливного котла выбирают традиционные кирпичные трубы, причем не только по финансовым соображениям, как самые бюджетные. Основная причина такого выбора – стойкость к возгораниям: кирпичная труба не боится возгорания сажи с кратковременным повышением температуры в трубе до тысячи градусов. Тонкостенный стальной дымоход при работе с твердотопливным котлом (кроме пиролизного) неприменим – сталь трубы быстро прогорает. Но кирпичные трубы долго служат только при отсутствии в них конденсата, который способствует выделению из дымовых газов крайне агрессивных для кирпича соединений, серной кислоты и других. В «мокрых» условиях кирпичные трубы долго не живут. Конденсат образуется при эксплуатации котлов с угольным топливом, но во много раз сильнее – при работе газовых котлов.

Все дымоходы, по техническим характеристикам пригодные для эксплуатации с образованием конденсата (имеющие конденсатосборники и конденсатоотводчики), могут применятся и для сухих условий работы – для твердотопливных котлов. Обратный вариант исключен.

Если планируется переход с твердотопливного котла на газовый, то кирпичные дымоходы оснащают гильзами из керамики или нержавейки. Практичнее выполнять гильзование при постройке трубы, вместе с кладкой стенок. По стоимости – кирпичная труба, оборудованная керамическим или нержавеющим вкладышем-гильзой, обходится значительно экономичнее готового дымохода заводского изготовления любой конструкции. По сроку службы – керамические вкладыши намного долговечнее стальных, но и дороже.

Дымоход из нержавеющей стали предпочтителен, если отопление частного дома реконструируется – на переход к отопительной системе с установкой котла, в случае, когда в конструкциях дома невозможно устройство канала для установки кирпичной дымоходной трубы.

Современные модели котлов, работающие по принципу пиролиза или сверхдлительного горения, а также жидкотопливные котлы и работающие на видах топлива: уголь бурый и антрацит, торфяные и биобрикеты, различное биотопливо в гранулах, пеллеты – требуют современного подхода к дымоотводу. Применяют коаксильные и керамические дымоходы. В этих случаях практичнее приобретать готовые комплекты заводского изготовления, и собирать их на месте, согласно рекомендациям производителя.

Если в системе отопления частного дома не один котел, а два или больше, работающие на разном топливе и по разным типам горения, и эти котлы подключаются к общей дымоотводящей трубе, то дымоход должен назначаться, конечно, исходя из самых жестких условий работы.

Делаем проход трубы через крышу из металлочерепицы

Металлочерепица – один из наиболее востребованных кровельных покрытий на современном строительном рынке. Ряд положительных характеристик металлочерепицы и относительная простота ее самостоятельного монтажа обеспечила этому виду кровли большую распространенность в частном строительстве. Рассмотрим один из важных нюансов при работе с данным материалом — проход дымоходной трубы через крышу из металлочерепицы.

Основные требования к дымоходу

Перед тем как вывести трубу через крышу из металлочерепицы, важно ознакомиться с основными требованиями, предъявляемыми к дымоходу в строительном деле. Они сводятся к двум пунктам:. Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

Материалы, из которых состоит кровля – деревянные элементы стропильной системы, утеплитель, изоляционные материалы – быстро загораются

Для обеспечения высокого уровня пожарной безопасности дымохода, выведенного через кровлю, важно не создать соприкосновения легковоспламеняющихся материалов кровельного пирога с поверхностью трубы

С большой пожарной опасностью связано и особенности изготовления самой трубы, которая по виду представляет сэндвич, состоящий из трех слоев:

Герметизация важна потому, что труба является сквозным выходом через кровлю и может стать причиной протечек

Потому важно верно определить месторасположения будущего дымохода

Выбор места вывода

Эксперты в области кровельных работ рекомендуют при возможности выводить дымоход на коньке крыши, что объясняется рядом причин:

  • Удобный узел примыкания;
  • На коньке зимой не скапливается снег;
  • При оборудовании дымохода на коньке минимизируется риск протечек крыши.

Устройство дымоходной трубы в местах сочленения скатов крыши не рекомендовано, поскольку это очень уязвимые участки крыши, создать в которых герметичный дымоход очень сложно.

Таким образом, при невозможности поместить дымоходную трубу на коньке, рационально поместить ее на один из скатов ближе к коньку для избежания скапливания вокруг нее снега в зимний период

Вывод дымохода через крышу из металлочерепицы

Рассмотрим подробно, как вывести дымоход через крышу, покрытую металлочерепицей

Чтобы не допустить контакта дымохода с легковоспламеняющимися частями кровельного пирога, важно соблюдать дистанцию между ними:

  • 15 см для кирпичных и бетонных труб;
  • 25 см для керамической трубы в случае отсутствия утеплителя.

При выводе дымоходной трубы получается проем, который может быть причиной утечки тепла. Потому для трубы возводиться самостоятельная стропильная система и расстояние между дымоходом и кровлей заполняется специальной базальтовой ватой, которая не подвержена воспламенению. Если монтаж осуществляется на готовой крыше, то имеющиеся изоляционные материалы вырезаются в форме конверта и с подворачиванием крепятся к стропилам.

Для прохода квадратной или прямоугольной формы трубы порядок действий следующий:

  • С целью герметизации создаются фартуки внутри и снаружи кровли. Первым крепится внутренняя деталь, закрепляются верхние и нижние элементы, затем – боковые. Планки прислоняются к стене и отмечаются линии по дымоходу, которые затем служат ориентиром для проделывания болгаркой штроб. Планки закрепляются от низа трубы через боковые стороны вверх с нахлестом в 15 см, что позволяет исключить риск протечек. Планки крепятся к трубе при помощи саморезов. Для стекания конденсата под фартук монтируется галстук.
  • Внешний фартук носит, в основном, декоративную функцию. Детали закрепляются в то же последовательности, что и у внутренней детали. Края плотно фиксируются к стенам дымохода.

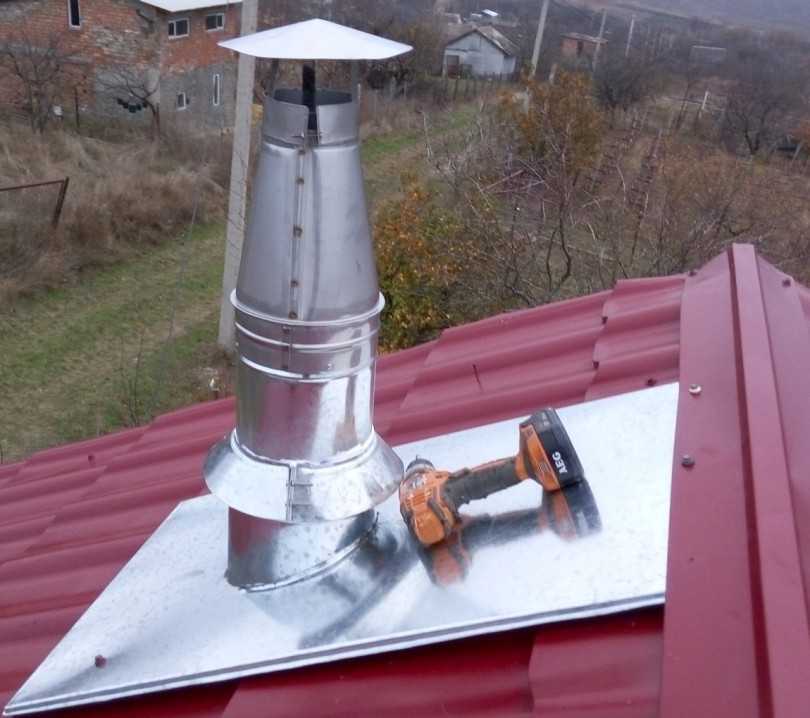

При выводе круглой трубы необходима специальная проходка – стальная деталь с колпаком с отверстием для прохода. В данной проходке делается отверстие на 20% меньшее, чем диаметр дымохода. Натягивание трубы на отверстие производится с помощью мыльного раствора. Это дает плотное и надежное фиксирование дымохода в проходке и исключает возможность протечек. Стыковка с кровлей производится гибким уплотнителем, тщательно смазывая фланцевое пространство герметиком и дополнительно крепя конструкцию саморезами.

Заключение

Организация прохода дымохода через крышу из металлочерепицы – трудоемкий процесс, связанный с соблюдением правил пожарной безопасности

Потому особенно важно четко следовать разработанным инструкциям, чтобы избежать неприятных последствий от некачественно выполненной работы

Общая характеристика черепицы в качестве кровли

Использование металла для обустройства кровли позволяет получить надежную и прочную крышу, способную простоять без дополнительных вложений долгие годы. Сегодня металлочерепица, как кровельный материал предпочтительнее для устройства кровли, чем крыша из шифера или еврорубероида.

Металлочерепица выпускается из металла толщиной от 0,5 до 1,2 мм. Длина полосы металла металлочерепицы может варьироваться от стандартных 1,2 метра до 6 метров или даже большего размера, если заказ делается по индивидуальному размеру. Окраска металла обычно делается красками устойчивыми к ультрафиолетовому излучению. По заявлениям производителей, без механических повреждений лакокрасочное покрытие способно выдержать 50 летний срок эксплуатации.

Как выглядит установленный дымоход через металлочерепицу

Кроме того, металлочерепица это не только листы профилированного металла, это еще целый набор разных доборных элементов, позволяющих собрать кровлю, отвечающую всем нормативам и стандартам. В число таких доборных элементов входит и несколько специфических деталей, предназначенных для обустройства кровельных переходов внутренних коммуникаций и систем через крышу. В число таких элементов входят:

  • Антенные выводы;
  • Выводы вентиляционных каналов;
  • Слуховые окна;
  • Окна световых туннелей;

И конечно, в число таких доборных элементов входит набор деталей для обустройства прохода дымохода через металлочерепицу.

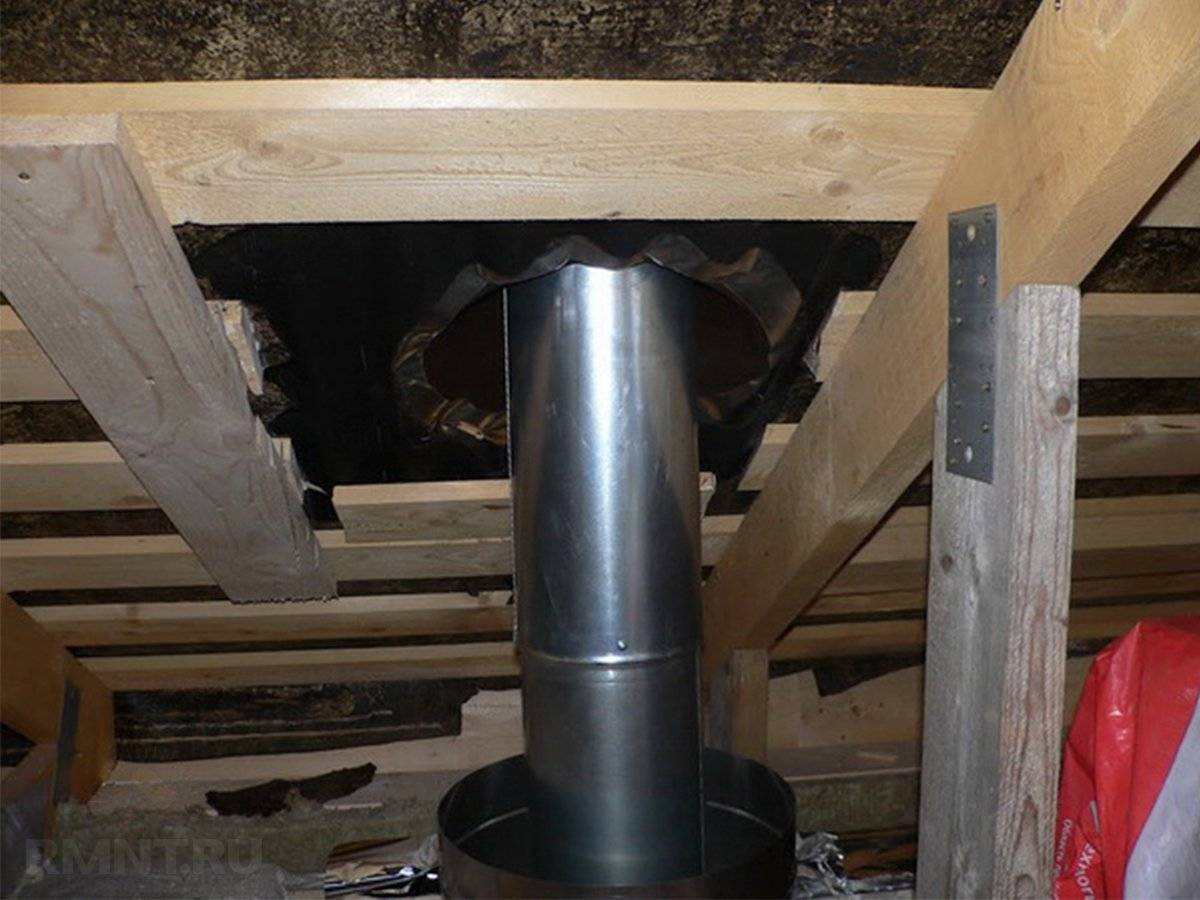

Как нужно обустраивать проход стальной трубы через кровлю

Довольно часто кровельщикам доводится решать одну важную проблему, которая заключается в правильности обустройства прохода круглой дымовой трубы, выполненной из жести, через крышу из металлочерепицы с хорошо сделанным утеплением.

Прежде всего, необходимо создать защиту кровельного пирога. Мастера советуют в таких случаях размещать горючие материалы вдали от дымоходной трубы, выдержав расстояние более 13-25 см.

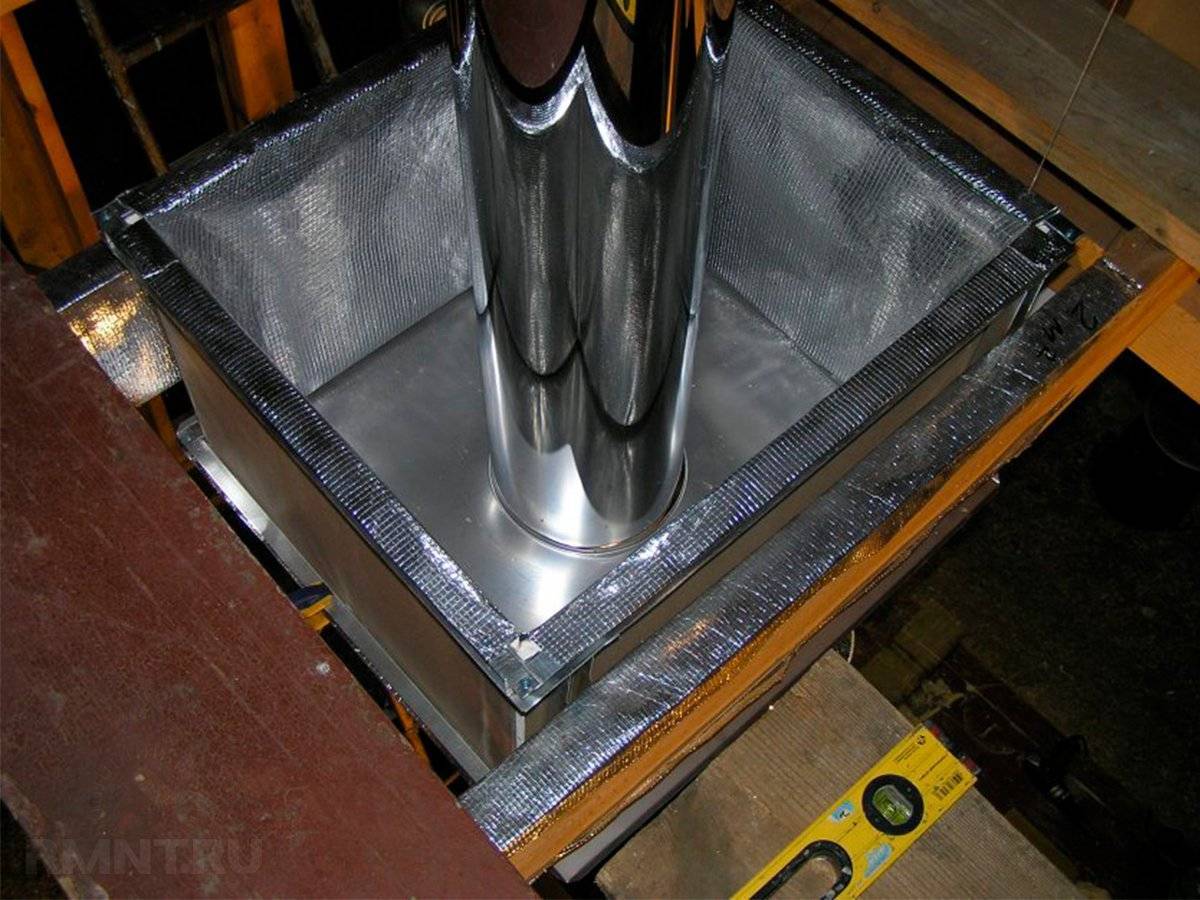

С этой целью выполняется проход, имеющий форму деревянного короба, который отделяет трубу от кровельного покрытия. Свободное пространство между дымоходом и закрытой полой конструкцией закладывается специальным теплоизолятором.

Ниже представлена технология примыкания трубы, имеющей круглую форму:

  1. Гидроизоляционные материалы надрезаются в виде конверта.
  2. Торцы полотен прибиваются к стропилам обычными гвоздями.
  3. Обрешеткой плотно прижимается гидроизоляционная пленка, покрывающая кровлю.
  4. Пароизоляционный слой будет служить основанием для укладки отделочного материала.
  5. С целью создания оптимальной защиты утеплителя участок примыкания пленки и стенок короба закрывается клейкой лентой.
  6. Металлочерепица размещается на рабочую поверхность.
  7. Дымоход фиксируется хомутом, который крепится гибкой термостойкой прокладкой. В результате соединение канала с фартуком получается довольно герметичным.
  8. Выполняется надежное крепление жестяного оклада на кровле. Для установки круглых труб нужные детали приобретаются в магазине, однако при желании все можно изготовить самостоятельно.

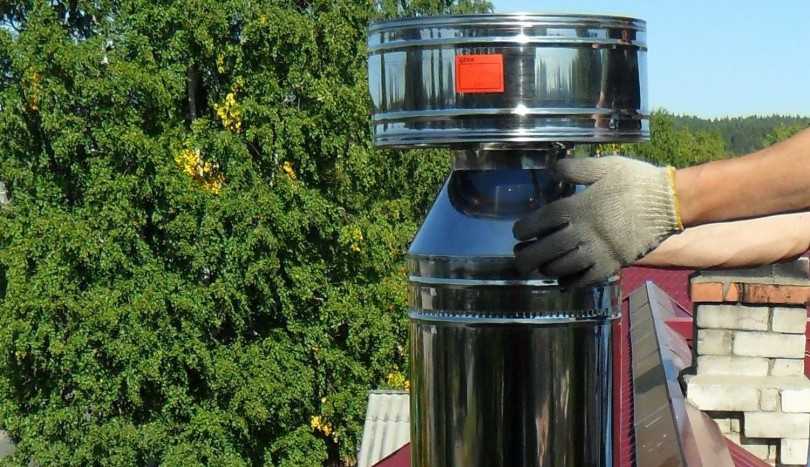

Стальной дымоход – выбор сечения и высоты

Чтобы тяга у дымохода всегда была хорошей, труба должна возвышаться над уровнем очага как минимум на 5 метров.

Также необходимо учитывать расстояние между крышей и концом выступающей наружу трубы:

  • Если крыша плоская, то минимальное расстояние должно составлять 50 см.;
  • Крыша с уклоном обязывает руководствоваться коньком – 1,5-метровый промежуток между коньком и трубой приветствует 0,5-метровое возвышение дымохода над самой верхней точкой кровли, 1,5-метровый промежуток – оголовок идет горизонтально относительно конька, 3-метровый промежуток – труба монтируется ниже конька при условии, что угол между последним и оголовком равен 10°.

Отдельного внимания заслуживает сечение стальной трубы. Здесь выясняется, что дымоход для котла своими руками подбирается в зависимости от мощности последнего.

  • Агрегаты мощностью до 3500 Вт приветствуют трубы с сечением 140х140-140х200 мм;
  • При мощности 3500-5000 Вт стоит делать акцент на сечение 140х200-140х270 мм;
  • Сверхсильные котлы мощностью 5000-7000 Вт требуют дымоход с сечением от 140х270 мм.

Создание системы обогрева приветствует подбор дымохода исходя из мощности котла, а не наоборот.

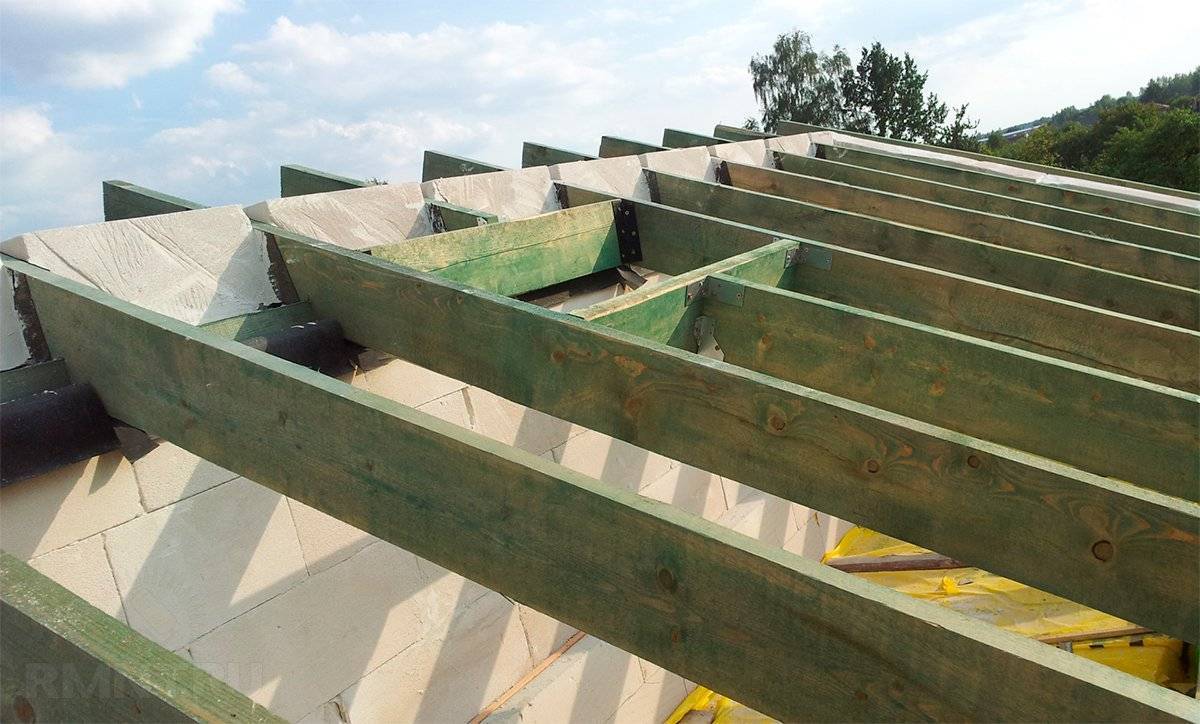

Укрепление стропильной системы

В простейшем случае проём ограничивается двумя распорками, установленными между стропилами. Таким образом в пироге кровли формируется квадрат, стенки которого отстоят на расстояние не меньше нормативного. Для лёгких крыш из металлочерепицы характерен редкий шаг стропил, поэтому обычно горизонтальный габарит проёма оказывается избыточно большим. Его можно сократить, вставив между горизонтальными распорками ещё пару вертикальных. Это желательно не только с точки зрения сокращения бреши в теплоизоляции: даже в холодной кровле проём минимально допустимых размеров вызовет меньше трудностей с устройством негорючей обрешётки и креплением металлочерепицы на место.

В сложных случаях стропильную ногу приходится разрезать. В зависимости от высоты прохода, демонтажу также подвергается затяжка, ригель, либо несколько прогонов. Общая методика укрепления стропильной системы такова: в месте разреза стропильная нога сверху и снизу скрепляется с соседними посредством горизонтальных распорок. Далее между этими распорками вставляют вертикальные брусья, заменяющие стропильную ногу в месте прохода. Этот же метод может применяться и к другим элементам несущей системы, расположенными параллельно: прогонами или, например, высокими затяжками.

Достаточно редко практикуется усиление с помощью подпорных стоек. В основном это целесообразно при уклоне ската выше 35°, когда требуется вырезать достаточно длинные фрагменты стропильной системы. В таких случаях вокруг проёма обустраивается своя несущая система, зачастую она имеет висячий тип. Для обеспечения достаточно прочности противоположные ноги принято соединять затяжками, на которые будут опираться стойки.

Как обеспечить примыкание к трубе из кирпича

Помимо описанного выше классического способа герметизации посредством штробления и примыкающих планок, есть менее трудоемкий и более удобный для самостоятельного монтажа способ. Это герметизация трубы из кирпича на крыше из металлочерепицы самоклеящейся металлической гидроизоляционной лентой. Ее можно подобрать точно по цвету металлочерепицы.

Монтаж гидроизоляционной металлической ленты проводят следующим образом:

  • Отрезают ленту по размеру ширины нижней стороны трубы плюс 4 см для загиба с боковых сторон. К трубе ее прикладывают таким образом, чтобы середина (определяется по разрыву защитной пленки) приходилась на место стыка трубы и металлочерепицы. Боковые стороны загибают вверх на 2 см. Снимают защитную пленку и приклеивают ленту к трубе и черепице.
  • Для замера боковых сегментов прикладывают ленту к нижнему краю ранее приклеенного участка, протягивают до конца боковой стороны трубы, прибавляют 25 см для нахлеста. Приклеивают к металлочерепице. Нижний край бокового сегмента отрезают по границам загиба нижнего листа. Места загиба склеивают, загибают к трубе. Верхнюю часть отрезают по границе примыкания к трубе и приклеивают к черепице.
  • Верхний участок самоклеящейся ленты отрезают по границам боковых сегментов и наклеивают на трубу. Часть, примыкающую к трубе, обрезают с учетом боковых нахлестов в 2 см.
  • Завершающим этапом герметизации квадратной трубы на черепичной крыше будет приклеивание дополнительной самоклеящейся ленты на место стыка верхнего сегмента с металлочерепицей.

Работы по монтажу проходки трубы через крышу требуют навыков работы на высоте. Если вы сомневаетесь в своих силах, то лучше поручите их профессионалу.

Как выбрать разделку

В строительстве существует два варианта разделок: для дымоходов круглого и прямоугольного сечения. Если вы организуете прямоугольный тип разделки, то фартук следует собрать из кровельного железа. И хотя это и затратно по времени, зато конструкция подобного типа отличается своей повышенной прочностью и долговечностью. Разделки круглого сечения можно приобрести в магазине. Внешне это гофрированная манжета с широкими полями. Чтобы герметично осуществить примыкание в районе прохода трубы, применяют два фартука, – один внутренний, а другой внешний – декоративный.

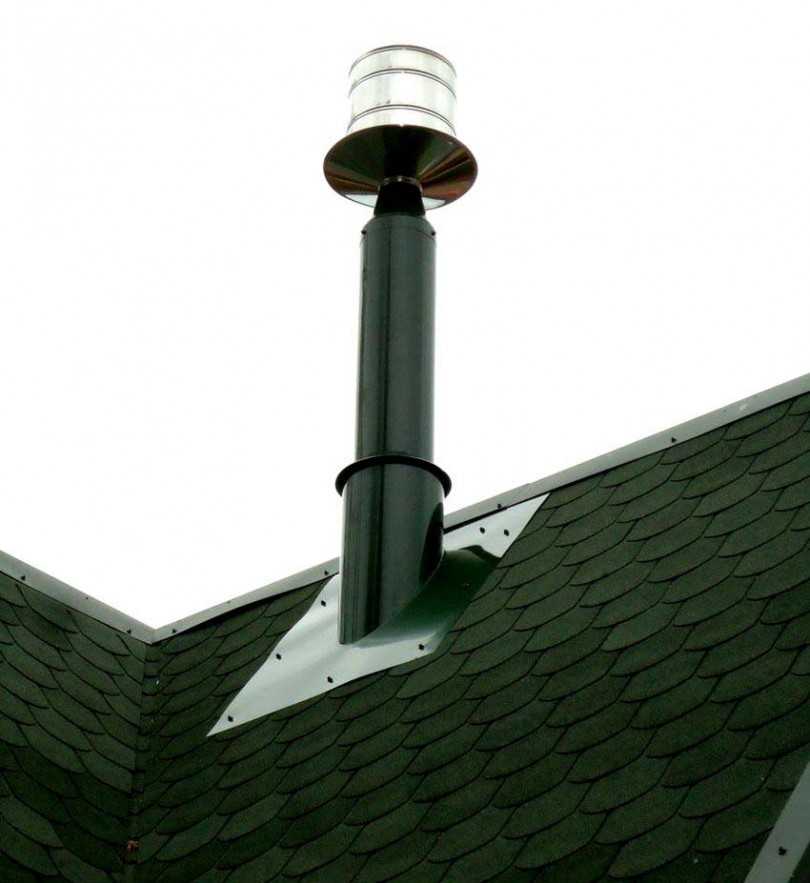

Проведение дымовых труб круглого сечения через кровлю из металлочерепицы осуществляют с помощью гибкой разделки из термостойкой синтетической резины. Но особенно сегодня ценятся композитные алюминиевые разделки от европейских производителей. Но в обоих случаях принцип работы одинаков, – повторение непростой конфигурации крыши и прочное к ней крепление. Фиксировать можно специальным клеем или дюбелями.

Изготовление разделки своими силами возможно, но требует специальных навыков и опыта. Кроме этого, у мастера должен быть подготовлен инструмент для кровельных работ, это оправки с прямым углом и киянки. Нарезать сталь следует без перегрева кромок. Верхний и нижний фартук выполняются из четырех планок в виде латинской Z.

Разновидности элементов для прохода трубы через крышу

Пример того, как просто и надежно закрыть зазор между крышей и дымоходом

Проходные элементы могут входить в комплект труб и это значительно упрощает задачу неопытного мастера, так как ему остается по инструкции из набора собрать детали воедино. Если в комплекте дымохода нет проходного элемента, все немного сложнее, так как необходимое изделие придётся выбрать и докупить самостоятельно.

ИллюстрацииРазновидности проходных элементов по форме сечения труб
Сборные элементы для прямоугольных труб. Такие изделия предназначены для герметизации примыкания к кирпичным и каркасным сооружениям с прямоугольной формой поперечного сечения. По сути, это комплект гидроизоляции, внутреннего и наружного фартука, которые в должном порядке устанавливаются по периметру дымовой трубы и обеспечивают ее герметичность.
Проходки для сэндвич труб. Комплект для примыкания к круглой трубе состоит из изделия, которое крепится на кровельном материале, и из гидрозатвора.

Монтаж выполняется таким образом, что непосредственно с трубой контактирует верхняя часть воронки гидрозатвора – уплотнительное кольцо, изготовленное из термостойкого эластичного материала.

Крепление гидрозатвора к кровле выполняется саморезами, которые вкручиваются по периметру воронки. Для этого резиновое изделие по краю армируется алюминиевой лентой.

Укрепление стропильной системы

В простейшем случае проём ограничивается двумя распорками, установленными между стропилами. Таким образом в пироге кровли формируется квадрат, стенки которого отстоят на расстояние не меньше нормативного. Для лёгких крыш из металлочерепицы характерен редкий шаг стропил, поэтому обычно горизонтальный габарит проёма оказывается избыточно большим. Его можно сократить, вставив между горизонтальными распорками ещё пару вертикальных. Это желательно не только с точки зрения сокращения бреши в теплоизоляции: даже в холодной кровле проём минимально допустимых размеров вызовет меньше трудностей с устройством негорючей обрешётки и креплением металлочерепицы на место.

В сложных случаях стропильную ногу приходится разрезать. В зависимости от высоты прохода, демонтажу также подвергается затяжка, ригель, либо несколько прогонов. Общая методика укрепления стропильной системы такова: в месте разреза стропильная нога сверху и снизу скрепляется с соседними посредством горизонтальных распорок. Далее между этими распорками вставляют вертикальные брусья, заменяющие стропильную ногу в месте прохода. Этот же метод может применяться и к другим элементам несущей системы, расположенными параллельно: прогонами или, например, высокими затяжками.

Достаточно редко практикуется усиление с помощью подпорных стоек. В основном это целесообразно при уклоне ската выше 35°, когда требуется вырезать достаточно длинные фрагменты стропильной системы. В таких случаях вокруг проёма обустраивается своя несущая система, зачастую она имеет висячий тип. Для обеспечения достаточно прочности противоположные ноги принято соединять затяжками, на которые будут опираться стойки.
