Дымоход из сэндвич труб через стену: правила монтажа и пошаговая инструкция

Преимущества и недостатки

В промышленных условиях для внутреннего слоя сэндвича используют нержавеющие изделия, а для внешнего – трубы из стали с цинковым покрытием. При этом внутренний контур покрывают теплоизоляцией и помещают внутрь внешнего цилиндра. В результате, функционирует такое сооружение довольно эффективно и качественно.

Установка дымохода из сэндвич изделий не занимает много времени и сил – со всеми работами можно справиться за день. Далее приведем ряд достоинств и недостатков таких труб.

Среди достоинств подобных конструкций можно назвать:

  • многозадачность – использовать такие трубы можно в постройках из любых материалов;
  • занимают минимум пространства;
  • удобство транспортирования;
  • сэндвич трубы может установить даже новичок в строительном деле, поскольку это очень просто и быстро;
  • лаконичный и приятный внешний вид;
  • противопожарная безопасность – это один из лучших вариантов дымовых труб по данному показателю;
  • имеющаяся стропильная система крыши не создает никаких препятствий для установки трубы сэндвич;
  • благодаря наличию нескольких слоев, в такой трубе скапливается намного меньше сажи и почти не образовывается конденсат, поэтому очистка ее требуется заметно реже;
  • сэндвич труба способна в полной мере защитить жильцов от влияния токсичных продуктов горения.

А вот недостатков у подобных конструкций очень мало, хотя они все же есть:

  • цена на сэндвич трубу довольно существенна;
  • оптимальный срок службы таких изделий составляет всего около 15 лет.

Если же вы хотите изготовить сэндвич трубу своими руками, то такой дымоход обойдется вам значительно дешевле, чем, скажем, сложенный из кирпича. При этом получится вполне надежный дымоход, а сложностей с установкой и сборкой возникнуть не должно.

Как монтировать самый пожароопасный участок дымохода

При установке печи-амбра через стену сэндвич-системы монтируют своими руками. Первый сегмент дымоотвода делается из фрагмента меньшей трубы. Закрепляется так, чтобы не допускать перегрева креплений, для этого необходимо отступить достаточное расстояние. Базальтовый утеплитель укладывают со 2 колена.

Первый сегмент дымоотвода делается из фрагмента меньшей трубы.

Правила техники безопасности

Не стоит забывать, что дымоход – источник опасности. Располагают газоход подальше от кабеля, газовой трубы. Нежелателен контакт с другими инженерными коммуникациями. Максимальная длина отдельных фрагментов – 1 метр

Важно соблюдать строительные нормы и правила

Располагают газоход подальше от кабеля, газовой трубы.

Основные правила и этапы монтажа дымохода через стену

Чтобы установить стандартный дымоход через стену, нужно соблюдать главные правила и технику, касающуюся безопасности. Схема установки может быть наружной, также деталь ставят сквозь деревянную либо каркасную стену.

По наружной стене

При ведении дымохода необходимо соблюдать нормативные углы изгибов

При таком монтаже на главные параметры дымоотвода влияет прибор отопления. Для регуляции колебаний дыма понадобится создавать отводы, колена соединений которых должны сохранять нужный угол. Отводные элементы скрепляют друг с другом при помощи вольфрамового электрода, далее монтируют заслонки и специальные окна. Если это необходимо, заслонные элементы ставят в отводных частях, трубках либо переходах на нужном расстоянии таким образом, чтобы они не могли соприкоснуться со стенкой трубки. Помимо этого понадобится монтировать подставку под тройные части, для этой цели применяют трубку с квадратным сечением, удерживая деталь на стенке при помощи дюбелей

Пристальное внимание необходимо уделять расстоянию между стенкой и дымоходом

Вывод подобного дымохода через стену осуществляются за счет тройников, сделанных из нержавейки с тепловой изоляцией. За счет них устройство подключается к дымоходу, после этого тройники будут применять в качестве отводных частей для конденсатных частиц, чистки и проверки деталей конструкции. Отводные трубки или ревизионные окна ставят в низу либо сбоку от тройников, которые бывают проходными, сборными или цельными. Для полноценной установки дымохода применяют кронштейны, в ряде случаев могут понадобиться вспомогательные крепления. Они необходимы для придания конструктивной части устойчивости к нагрузкам.

Сквозь каркасную стену

Нередко требуется установить печь в доме с дымоходом через каркасную стену. С целью получения нужного результата всю конструкцию обрабатывают материалами изоляционного типа, к примеру, шлакобетоном, минеральной ватой либо волоконными утеплителями. Верхнюю часть трубки оборачивают фольгой из алюминия и удерживают стяжками с хомутами. Иногда сразу устанавливают сэндвич-дымоходы с утеплительным элементом, монтаж которых не доставляет сложностей. Они включают в себя две трубы с разным диаметром, маленькая вкладывается в более крупную, в качестве наполнителя для них используют утеплитель.

Сквозь деревянную стену

Древесина может загореться при высоких температурах, поэтому используются теплоизоляционные материалы

Чтобы установить дымоход камина через стену строения из дерева, понадобится строго следовать правилам, касающимся пожарной безопасности. Трубку обкладывают прочным каркасом, стойким к возгоранию, это могут быть кирпичи или асбест. Подобная процедура позволяет предотвратить рассыхание древесины на участках, примыкающих к дымоотводу. Нередко во время установки трубки в деревянных строениях применяют системы с двумя контурами.

В идеале необходимо создавать схему дымохода, где горизонтальная соединительная труба имела бы небольшую длину. Строение такого дымоотвода включает элемент, который называется “шибер”, он помогает контролировать процесс тяги. Как и в отводящих элементах предыдущего типа, горловину накрывают специальным колпаком. Детали трубки при этом закрепляют, соблюдая дистанцию в один метр на расстоянии друг от друга, создавая проход дымохода через стену в деревянном доме.

Из каких частей состоит уличный дымоход?

Как уже было сказано, самые популярные и самые надежные из уличных – это сендвич-дымоходы. Стандартная гильза для прохода труб должна выводиться через дерево с особенно тщательной огнезащитой, которую может обеспечить только сендвич-технология. При этом в месте перехода через стену никаких стыков труб не должно быть! Итак, из каких частей состоит обычно уличный дымоход, который выводят через стену? Это:

  • Трубы;
  • Тройники;
  • Колено для изгиба трубопровода в нужном направлении;
  • Опора для дымохода;
  • Хомуты. Расстояние между хомутами при креплении к стене: 60-100 см;
  • Тройник с ревизией, т.е. дверкой для прочистки дымохода;
  • Сборник конденсата с носиком за его удаления.

Процесс установки сэндвич-дымохода через стенку

При выводе дымовой тубы через стенку существует два варианта. Первый вариант (на фото слева) — поднять его в помещении ближе к поверхности потолка, и там вывести. Второй — сделать вывод на уровне дымового отрезка трубы от котла. В данном случае практически весь дымотвод оказывается на улице.

Как можно выводить металлический утепленный дымоход через стенку

Лучше другой вариант — в нем есть всего одно колено, а это означает, при равных условиях, тяга будет намного лучше. Также при подобном строении меньше шансов на образование сажных пробок.

Если выход дымового отрезка трубы находится не сзади печи, а поверх, установочная схема чуть-чуть меняется — добавляется колено на 90°, дальше прямой участок для прохода через стенку, а дальше также, как и на иных схемах.

Сама печь устанавливается на негорючее основание, неподдающимся горению экраном закрывается стенка за печкой. Большого труда не составит зафиксировать на поверхность стены металлический лист. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между металлическим листом и стеной будет воздушная прослойка, так что стенка будет в безопасности. Другой вариант — подложить под металл материал для теплоизоляции — к примеру, картон из минваты. Еще вариант — лист асбеста (как на фото).

Подготовка места под установку печи и Поставленный в стенку ППУ с куском трубы

В стене проделывают отверстие. Его габариты определяются СНиПом -расстояние от трубы до негорючих стен должно быть не меньше 250 мм с каждой стороны, а до горючих — 450 мм. Выходит крупная дыра, тем более если говорить о стенах из горючих материалов. Есть один момент, с помощью которого можно сделать меньше размеры отверстия под проход сэндвича: выполнить размеры по нормативам негорючих стен и обшить проем материалом негорючим.

Пример организации прохода сэндвич трубы через стенку

Проем может быть круглым или квадратным, только бы выдерживались огнеупорные нормы. Квадратные отверстия делать и обшивать легче, потому чаще выполняют их.

Вот так смотрится заделанный металлическим листом проход трубы через стенку

В данное отверстие ставится проходной узел — короб из материала который не горит. В него заводится сэндвич труба дымоотвода, крепится по самому центру. Все зазоры закладываются огнеупорным теплоизолятором, дыра с обеих сторон закрывается материалом негорючим. В большинстве случаев это металлический лист.

Со стороны помещения ставится проходной узел. В этом случае он из минерита, но может быть и железный

Один принципиальный момент: разрабатывать дымотвод нужно таким образом, чтобы в середине стенки не было стыка 2-ух труб. Все стыки обязаны быть видимыми и обслуживаемыми.

Дальше нужно выполнить или установить готовый опорный спайдерный крепеж, который станет держать весь вес трубы. Конструкция отличается в деталях, но главная идея одна — опорная площадка, которая с помощью упоров передает вес на стенку.

Конструкцию такого типа можно сварить из трубы стальной маленького сечения 25*25 мм или 25*40 мм.

Как можно заметить, к трубе, которая идет через стенку, присоединяется тройник. Снизу находится снимающийся стакан, в котором накапливается конденсат. Многие модели имеют внизу патрубок для соединения с меньшим краном. Это еще удобнее — не нужно снимать стакан, можно присоединить к штуцеру шланг, вывести его в какую-либо емкость (он очень токсичный, так что сливать его около дома не нужно) и сливать простым поворотом крана.

Дальше туба выводится на необходимый уровень. Так как в этом случае расстояние до конька откровенно будет побольше чем 3 м, можно чтобы высота дымоотвода была чуть-чуть ниже конька — не меньше, чем на 10° в отношении к горизонтальной линии, проведенной от уровня конька.

Вывести дымотвод неплохо бы выше конька

Но так как данный дом находится в низинке, для оснащения тяги трубу подняли даже выше конька. К поверхности стены она крепилась хомутами из нержавеющей стали, с шажком чуть больше метра. На крыше поставлены растяжки из прута сделанного из стали диаметром 6 мм. Для установки растяжек имеются особые хомуты «с ушками», к которым и фиксируются растяжки.

Крепление растяжек к дымоотводу из сэндвич туб

Еще 1 принципиальный момент, про который большинство забывают: в точке установки трубы, на крыше нужно установить секцию снегобарьер, иначе, по весне трубу может снести снегом (если труба не выведена в сторону щипца, как на фото).

Порядок сборки сэндвич дымохода с условием прохода через стену

Перед сборкой сэндвич дымохода еще раз убедитесь в качестве конструкции и ее элементов, а также в их цельности и соответствии ГОСТу (по сопроводительной документации).

Следуя инструкции соберите конструкцию и монтируйте ее в заранее определенном месте. Но перед установкой всей системы обязательно изолируйте стену минеритом или силикатом кальция, так как после монтажа дымохода это сделать будет уже нельзя, ведь доступ к стене преградит труба. Также еще накануне установки выносного элемента следует сделать отверстия в стене для кронштейна. Он необходим для соединения патрубка и моно-трубы.

А теперь подробнее о порядке работ:

  • на первом этапе сборки промажьте детали выходного отверстия герметиком;
  • затем присоедините к патрубку печи или котла тройник (в нем должен присутствовать элемент для сбора конденсата, а также заглушка);
  • к нему с противоположной стороны монтируйте моно-трубу;
  • после надежной фиксации тройника с патрубком первый необходимо задвинуть до упора и плотно стянуть хомутом;
  • вслед за стяжкой следует проверить ровность, используя строительный уровень, и если все в норме, то можно смело крепить первый элемент к стене, используя опорный кронштейн;
  • на следующем этапе соедините трубы между собой, применяя способ “по конденсаты” или “по дыму”;
  • при этом все стыки зафиксируйте при помощи герметика (это можно сделать шпателем);
  • после его нанесения состав следует распределить равномерно по краю элемента.


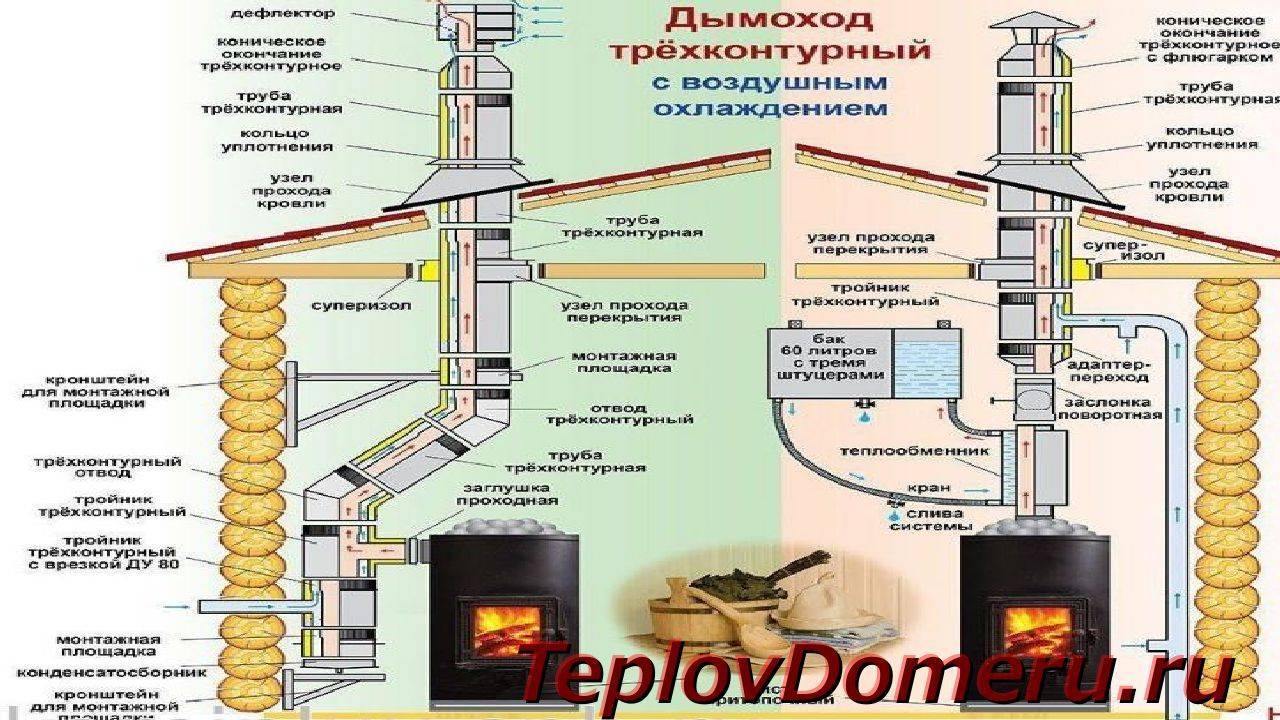

Где может располагаться бак для нагрева воды, показано на схеме

Если конструкция дымохода будет монтироваться снаружи, то в первую очередь следует собрать патрубок. После этого система устанавливается в горизонтальной плоскости. При этом не стоит забывать, что проходной участок нельзя монтировать идеально горизонтально или с наклоном в сторону помещения, иначе конденсат может впоследствии попасть в отопительный прибор, что неминуемо приведет к его деформации.

На следующем этапе монтажа дымохода снаружи сделайте следующее:

  • произведите устройство проема в стене (стандартный размер — 40*40 см, то есть, он должен превосходить диаметр сэндвич трубы);
  • монтируйте изоляцию с использованием огнеупорного материала, которым может быть, допустим, минерит;
  • затем установите проходной модуль, через который впоследствии будет проходить труба;
  • после этого в зазоры, оставшиеся между проводником и дымоходом набейте минеральную вату;
  • с внешней стороны закройте модуль декоративным или самодельным элементом (желательно металлическим);
  • затем обработайте щели герметиком;
  • на следующем этапе установите со стороны улицы кронштейны, служащие опорой внешней части дымохода и пластины;
  • после произведите сборку выбранным способом и зафиксируйте элементы конструкции хомутами в местах стыков;
  • в завершение монтируйте на стену разгрузочные кронштейны.

Монтаж дымохода из сэндвич труб через стену

Существуют много способов по возведению дымоотводов, а конкретно в этой статье мы рассмотрим один из способов. Любые печи нуждаются в отводе побочных продуктов сгорания, но создать качественную, надежную систему могут далеко не все. Зависит это в большей мере не от умелых рук строителей, а от того, когда работники задумались об отоплении. В случае, когда дом уже построен, но не были учтены необходимые приспособления под отопительную систему, остается 1 вариант — монтаж дымохода непосредственно через внешнюю стену. Подробнее о способе рассказано ниже.

Значение и принцип работы

Самое главное в дымоходе — не его эффективность, а безопасность. Она заключается в отводе из дома опасного для жизни угарного газа, отравление которым может привести к сильнейшему поражению организма. В процессе горения важен постоянный доступ кислорода в камеру сгорания, обеспечивается он в основном дымоходом.

Основные правила возведения конструкции

Стоит запомнить, что там, где проходит канал, не должно быть никаких других коммуникаций. В том месте, где труба проходит через стену, используют защитный кожух или же можно воспользоваться штукатуркой, предварительно проложив вокруг трубы материал, который плохо проводит тепло.

Особенности

  1. Внутри дома остается горизонтальная труба, которая обеспечивает более эффективный прогрев помещения, нежели простая вертикальная труба.
  2. Крайне не желательны в конструкции отвода дыма — острые перегибы труб, так как в них могут образовываться завихрения.
  3. Тяга трубы пропадает в случае, когда в дымоходе накопилось слишком много сажи — лучше использовать народный способ отчистки от сажи и копоти — периодическая топка осиновыми дровами.
  4. Строение сэндвич трубы:

Все начинается с первой трубы от печи, которая должна выходить через стену на улицу.

Сначала на стене производится необходимая разметка, а затем проделывается отверстие нужного диаметра под проходной патрубок, вокруг которого обязательно должна находиться теплоизоляция (например, минеральная вата).

Затем нужно соединить дымоотводную трубу с отопительным прибором при помощи колена, состоящего из 3 секций, которое соединяется переходным элементом с тройником. В случае, если нужно изменить направление трубы, используется тройник с очистным стаканом.

Завершается установка закреплением дымоотводных труб с помощью креплений к стене дома (крепления должны иметь расстояние между друг другом до 2 метров), выводом трубы через кровлю (при этом для безопасности рекомендуют не стыковать трубы в месте вывода), а также при необходимости на вершине трубы можно установить защитный зонт (см. Зонтик на трубу дымохода).

Монтаж дымохода из сэндвич труб через деревянную стену

Главное в таком монтаже — осуществить пожарную безопасность. Для этого на выводе трубы через стену необходимо создать изоляцию от прямого контакта с древесиной (обычно используют асбест или обкладывают трубу вокруг кирпичами).

Такая конструкция обеспечит долгое обслуживание дымоотводного канала без каких-либо затрат, а главное — безопасное эксплуатирование.

  1. От мощности вашего отопительного прибора зависит выбор необходимого диаметра трубы — для достижения оптимальной тяги.
  2. Дымоход через стену должен быть и не слишком длинным и неочень коротким, иначе топливо будет расходоваться слишком быстро, а как следствие — менее эффективно, или же в дом будут залетать сажа и копоть.
  3. Монтаж дымохода из сэндвич труб через стену является одним из самых легких и наименее затратных способов обеспечения в доме отопления. Главное — соблюдать технику безопасности при сборке конструкции и учесть все необходимые для вас нюансы. Если все сделать правильно, то такой дымоход прослужит вам много лет, не создавая никаких «лишних» проблем.

Монтаж дымохода из сэндвич труб через стену Монтаж дымохода из сэндвич труб через стену – рассмотрим значение и принцип работы данной конструкции в системе дымоотвода. Правила возведения.

Как выбрать

При выборе сэндвич труб необходимо обратить внимание на следующее:

  • Качество стали, из которой выполнено изделие. Оно влияет на такие показатели как жаростойкость и срок службы.
  • Теплоизоляционный материал и плотность его наполнения: Он должен выдерживать температуру нагрева не менее 700 °C.
  • Качество сварных швов. Для печей (котлов) на твердом топливе отдавайте предпочтение изделиям с лазерной сваркой — она обеспечивает необходимую герметичность труб. Если шов «катанный» — это трубы под дымоходы газовых котлов.

Внутренний слой сэндвич трубы чаще всего изготавливается из нержавеющей стали, так как он «принимает» на себя самые высокие температуры и на него воздействует конденсат. Если внутренняя труба изготовлена из оцинкованного металла, ее можно использовать для отведения продуктов горения газовых котлов.

Для твердотопливных, а тем более банных  использовать нежелательно. В принципе можно, но очень скоро придется менять весь дымоход. Внешний контур может быть из разных материалов — оцинкованной стали, нержавейки, меди, полиэстера, латуни и т.д. И снова-таки для печей, работающих не твердом топливе, лучше использовать нержавейку, допустима еще оцинковка. Другие материалы применяются для дымоходов более низкотемпературных или для устройства системы вентиляции.

Лучшей маркой нержавеющей стали для изготовления внутренних труб является 316 Ti, 321 и 310S – это универсальные марки нержавейки. Сэндвичи, изготовленные из них, способны выдерживать температуру 850°C, а последняя — более 1000°C, имеют высокую термостойкость, пластичность и долговечность. Такие элементы и желательны в дымоходах банных печей и для печей отопления, работающих на дровах или угле.

Сэндвич дымоходы собираются из модульных элементов различной конфигурации

Для дымохода от банной печи предпочтительнее вариант —  обе трубы из нержавеющей стали, но наружный кожух совсем не обязательно брать из нержавейки. Основное – внутренняя труба. Толщина стенки в сэндвичах из нержавейки может быть от 0,5 до 1,0 мм. Для банной печи подходят или с толщиной 1 мм (это из нержавейки, которая магнитится) или 0,8мм (это — если не магнитится). Стенки 0,5мм в баню не берем – это сэндвичи для газовых котлов. В банях они прогорают очень быстро.

Говоря о диаметре дымохода, имеют в виду сечение внутренней трубы. Они также различные, но наиболее распространены при строительстве бани трубы 115х200, 120х200, 140х200, 150х220 (диаметр внутренней и внешней трубы в мм). Стандартная длина модуля 0,5 м — 1 м.  Внутренний размер выбираете по диаметру выхода дымового канала на печке, а наружный зависит от толщины теплоизоляции.

Толщина слоя утеплителя составляет от 25 до 60 мм. Понятно, что чем больше, тем лучше. Для банных печей в качестве теплоизоляции должна быть использована базальтовая вата. Именно базальтовая. Стекловату (это тоже минеральная вата) брать нельзя: она выдерживает до 350оС. При более высоких температурах спекается и теряет свои свойства. В дымоходах же от банных печей температуры часто бывают выше и 500-600оС (зависит от типа топки и интенсивности горения) — не редкость.

Для определения длины дымохода нужно учесть следующие правила:

Высота дымохода зависит от места выхода его через кровлю

  • дымоотводящий канал должен быть длиной 5 метров и более, если меньше — необходимо подключить электрический дымосос;
  • над плоской крышей труба должна возвышаться не менее чем на 50 см;
  • при расположении трубы менее 1,5 метра от конька, высоту ее следует принять на 500 мм выше конька;
  • при размещении дымохода на расстоянии от конька 1,5–3 м, ее можно устанавливать в уровень с верхней границей крыши, а если больше 3 метров — ниже ее уровня с уклоном не более чем на 10 градусов;
  • если рядом расположены или примыкают постройки выше бани, необходимо вывести трубу выше этих пристроек.

Соблюдение этих правил поможет вам безошибочно определить длину дымохода. Теперь разберемся подробнее с особенностями его установки.

Виды и конструкции наружных дымоходов

По конструкции наружные дымоходные устройства при выпуске через стену бывают:

  • настенные. Они фиксируются к фасаду;
  • коренные. Они отличаются от настенных устройств тем, что они располагаются около каркасного дома, а не на стене фасада. Это самостоятельная конструкция с фундаментом.

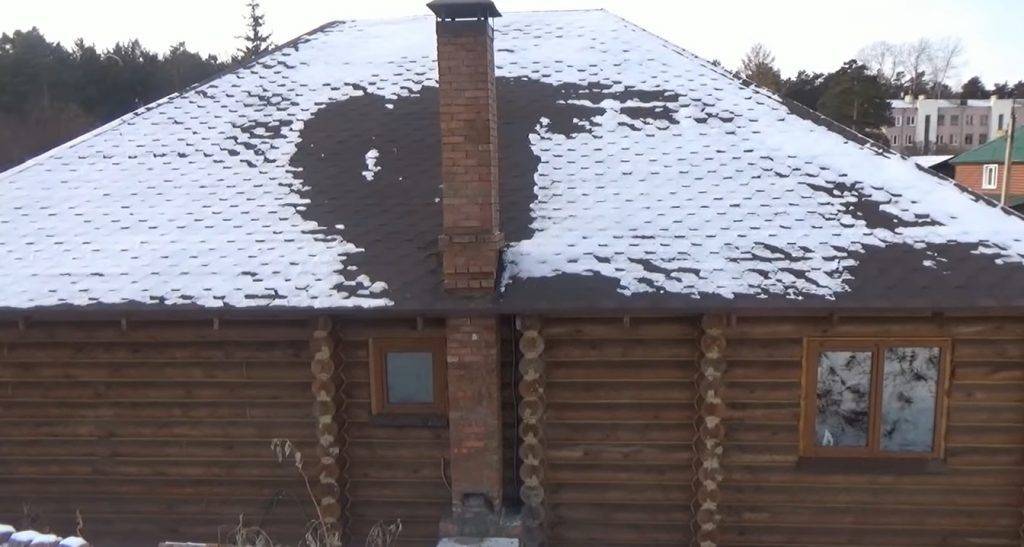

Коренной дымоход

Дымоход через стену в деревянном доме выполняется из огнеупорных материалов. Кирпичные, металлические, асбестоцементные и керамические вариации в разной степени оберегают свой дом от ядовитых газов. Мы познакомим вас с особенностями самых распространенных видов.

Кирпичные

Возводятся из красного кирпича.

Имеет прямоугольное сечение, что неудобно для увеличения силы тяги. Поверхность изнутри конструкции шероховатая. Дымоотвод тяжелый. Монтировать его смогут только квалифицированные каменщики. Кирпич не выдерживает воздействие агрессивных химических веществ. Пористая текстура материала способствует накоплению влаги и отложений сажи и копоти.

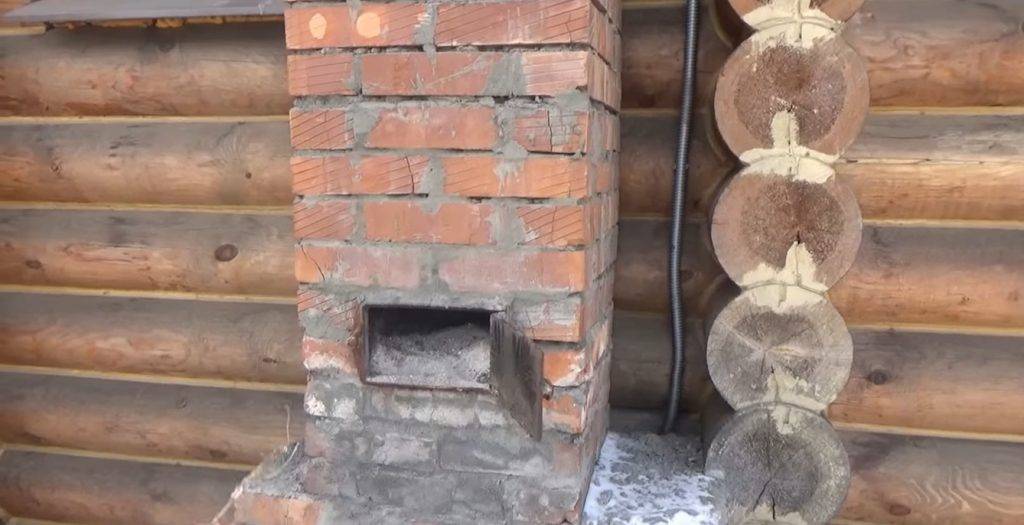

Ревизионный люк для прочистки наружного кирпичного дымохода

Керамические

Популярной конструкцией является керамическая сэндвич-труба. Она имеет длительный срок эксплуатации. Монтировать ее легко. С ее возведением можно справиться самостоятельно. Стенки внутри изделия гладкие, поэтому хорошая тяга гарантирована. Устанавливать прибор можно, как снаружи здания, так и внутри.

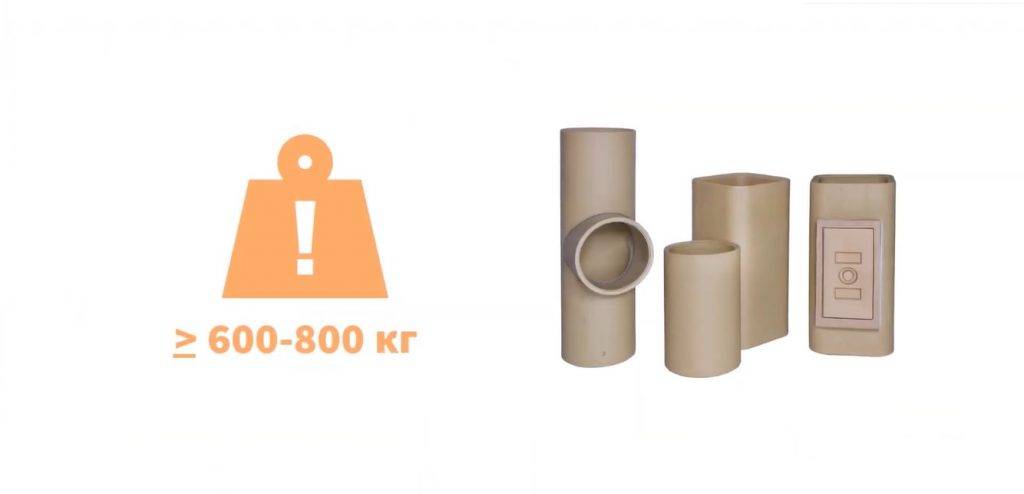

Масса 6-8- ми метрового керамического дымохода

Керамические конструкции не боятся агрессивных химических веществ: щелочей, кислот.

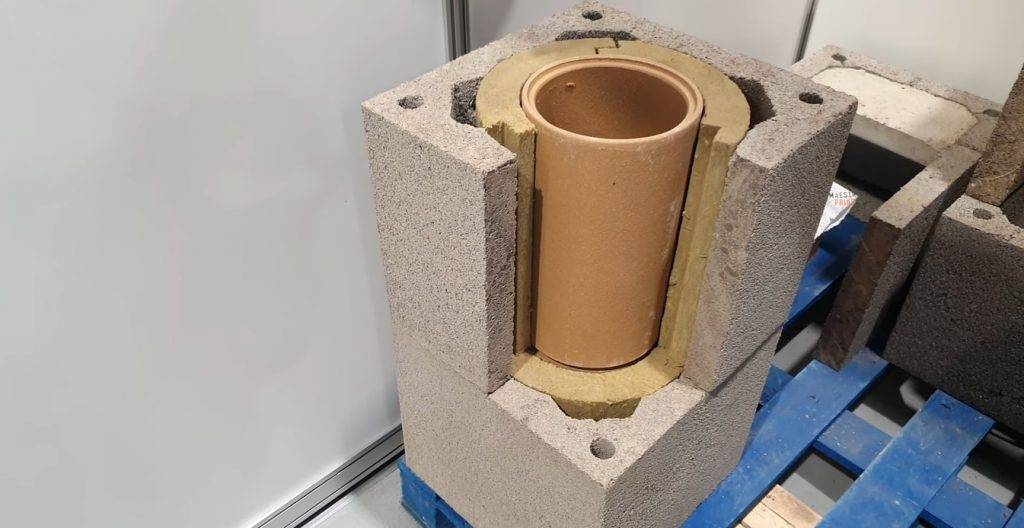

Керамический дымоход в блоках

Металлические

Однокомпонентные дымоотводы— металлические трубы круглого сечения. Они не применяются для наружной установки, потому что имеют высокие теплопотери. Агрессивные вещества, которые появляются при остывании газов, разрушают металлическую конструкцию. Поэтому срок службы однослойных устройств мал. Их недостатком является необходимость дорогой теплоизоляции.

Гладкие стенки дымохода обеспечивают хорошую тягу, уменьшают количество сажи на их поверхности. Монтаж дымохода через стену при помощи сэндвичей очень распространенный вариант.

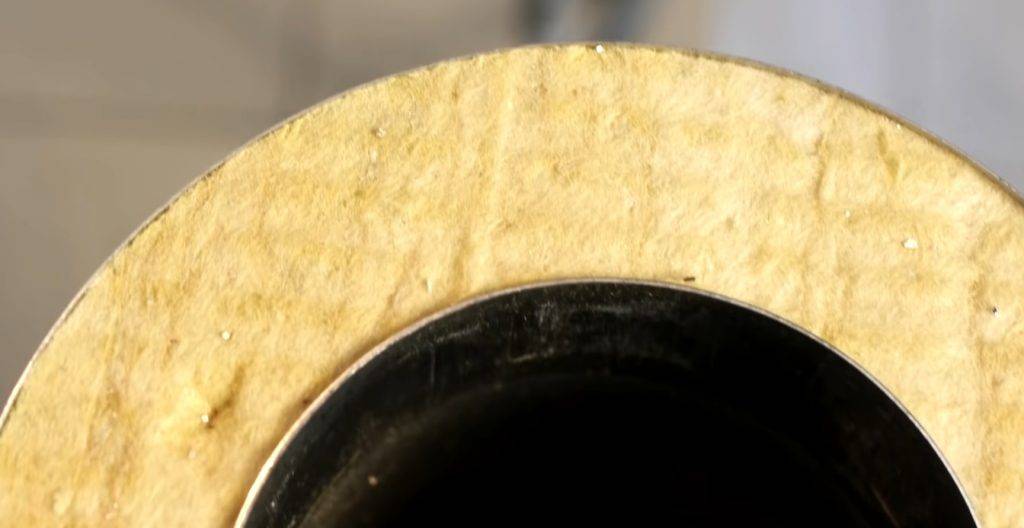

Сэндвич-труба в разрезе
