Прокладки радиатора: критерии выбора

Виды и особенности

Конструкционно выделяют термостаты механические, электромагнитные и электронные.

Хитрый счетчик, сберегающий электроэнергиюОкупается за 2 месяца!

Термочувствительный элемент такого регулятора располагается в головке с размеченной рукояткой. Шкала позволяет выставлять разные режимы работы на обогрев, которые потом автоматически будет поддерживать термостат.Каждому положению рукоятки соответствует определенный уровень давления термочувствительного тела на перекрывающий шток и встречного сопротивления потока в системе. Когда условия в комнате меняются, рабочая среда в головке сжимается или расширяется, смещая шток и тем самым изменяя поток теплоносителя, поступающего в радиатор.

В зависимости от рабочего тела различают термоголовки трех типов:

  • Твердые – содержат теплочувствительные вещества, такие как парафин, озокерит или стеарин. Применение их считается малоэффективным, поскольку скорость срабатывания отопления составляет около 30-40 мин, но в надежности таким приборам отказать нельзя.
  • Жидкостные – в их головках работают спирты или масло. Такие регуляторы отличаются быстрым срабатыванием при изменении характеристик системы отопления. А вот на внешние факторы откликаются только через 20-25 мин.
  • Газонаполненные – считаются более «правильными», поскольку в первую очередь реагируют на перепад температур воздуха в комнате. Происходит это уже в течение 8-10 минут.

На работу механических регуляторов влияет направленный солнечный свет, сквозняк из окна или другие источники обогрева, воздействующие на термостат. В результате он может неправильно истолковать изменение условий в помещении.

Этот вид терморегуляторов ничем не отличается от механических устройств. Только вместо расширяющегося рабочего тела в его головке устанавливается биметаллическое электромагнитное реле. Полоски с различными показателями теплового расширения по-своему реагируют на изменение температуры окружающей среды и воздействуют на перекрывающий клапан.

3. Электронный термостат.

В этой группе приборов существует собственная классификация, разделяющая терморегуляторы на два традиционных вида: аналоговые и цифровые. Последние, в свою очередь, могут быть:

  • С открытой логикой – чаще всего применяются на промышленных объектах в качестве центральных регуляторов. Очень сложные, многофункциональные и «умные» системы, которые сами в состоянии выбрать оптимальный режим работы.
  • С закрытой логикой – наиболее распространенные в быту электронные приборы, функционирующие от батареек.

Принцип действия программируемых термостатов для радиаторов очень похож на уже рассмотренные в этом обзоре механические головки: тот же шток, открывающий и закрывающий клапан, та же чувствительность к температуре окружающего воздуха. Но за все это уже отвечает микропроцессор, который считывает замеры датчика и пересылает команду на сервопривод. Естественно, цена на такие «умные» приборы гораздо выше.

  • схему подключения и тип радиаторов;
  • их удаленность от нагревательного котла;
  • качество теплоносителя;
  • особенности эксплуатации помещения;
  • климатические условия в регионе.

Механический терморегулятор для радиатора отопления также отдельно подбирается для одно- и двухтрубных конструкций отопительных систем, поскольку давление на перекрывающий клапан в них будет разным. Для первого вида контуров обогрева обязательным элементом является байпас, для второго уже следует правильно выбрать сам термостат. Он должен оснащаться клапаном с более высоким гидравлическим сопротивлением от 0,1 до 0,3 бар.

Сантехники: Вы будете платить за воду до 50% МЕНЬШЕ, с этой насадкой на кран

Для однотрубных схем отопления нужны приборы, в которых клапан обладает минимальным гидросопротивлением и, соответственно, хорошей пропускной способностью. Компания Danfos и вовсе предложила в таких контурах использовать отдельный вид термостатов RTD-G. Они не изменяют характеристики потока в общей ветке, а воздействуют на конкретный радиатор. Подобные устройства также можно выбрать для двухтрубных систем естественной циркуляции.

В случае, когда отопление смонтировано по двухтрубной схеме в комплекте с насосом, клапан должен иметь возможность контроля его пропускной способности (например, у Danfoss это серии N, K и KW).

Процесс подключения радиатора отопления по диагональной схеме

Для того чтобы реализовать все преимущества диагонального подключения радиаторов, необходимо корректным образом осуществить процесс монтажа. Чтобы это сделать, нужно понимать, какие следует иметь инструменты, как правильно наносить разметку и каким образом происходит установка тех или иных элементов.

Фото 1. Схема подключения радиаторов отопления диагональным способом. Красным цветом обозначена подача горячей воды, синим — слив холодной.

Необходимые инструменты

Набор необходимых элементов для диагонального монтажа радиаторов:

  • несколько кронштейнов для установки устройства;
  • переходные гайки;
  • нужное количество заглушек;
  • воздухоотводчик (кран Маевского);
  • быстроразъемные соединения по типу «американок»;
  • запорные краны.

Все вышеперечисленные детали можно приобрести либо в комплекте, либо отдельно. Для работы с этими изделиями нужны следующие инструменты:

  • труборезы;
  • калибровка;
  • пресс-клещи;
  • накидные и разводные гаечные ключи;
  • трубогибы.

В случае, когда трубы и радиаторы выполнены из различных материалов, могут понадобиться переходники и специальные технические средства для их присоединения.

Нанесение разметки

Для того чтобы корректным образом осуществить монтаж батареи, необходимо следовать определенным нормам и правилам.

Далеко не всегда удается в процессе работы о них вспомнить.

Именно поэтому предварительно следует нанести на стену соответствующую разметку, по которой будут производиться действия.

В этом плане специалисты выделяют следующие три важных пункта:

  1. Расстояние от нижней части подоконника до верхней грани батареи должно быть от 5 до 10 сантиметров. Это нужно для того, чтобы дать возможность нагретому воздуху нормальным образом циркулировать по комнате. Данное размещение радиатора влияет на уровень теплоотдачи.
  2. Между напольным покрытием и нижней частью батареи должно быть не менее 8—12 сантиметров. Это условие связано с конвекционными потоками нагретого воздуха.
  3. Последнее правило касается зазора между радиаторными секциями и непосредственно самой стеной. В норме он должен варьироваться от 2 до 5 сантиметров.

Внимание! В соответствии со всеми вышеперечисленными нормами необходимо при помощи обычного карандаша сделать пометки на стене. Это существенно поможет упростить работу и предотвратить риск возможных ошибок

Кран Маевского

Такой обязательный элемент системы отопления, как кран Маевского представляет собой специальное изделие, использующееся для отвода воздушных пробок из сети отопления. Его открытие происходит ключом либо отверткой.

Фото 2. Кран Маевского, установленный на чугунной батарее. Позволяет спустить лишний воздух из системы отопления.

Накопленный воздух в батареях способен не только парализовать циркуляцию горячей воды, но и запустить процесс коррозии. Ввиду того что изделие предназначено для отвода воздушных масс из радиаторов, его устанавливают преимущественно в местах, где чаще всего возникает эта проблема. Для этого достаточно всего лишь открутить боковую заглушку секции, после чего вкрутить кран на ее место.

Установка «американок»

В патрубки, к которым присоединяются трубопроводы подачи и отвода воды, необходимо обязательно присоединить специальные металлические муфты. Чаще всего их называют «американками».

Для того чтобы их установить, нужно использовать специальный ключ. Он вставляется в просвет крана Маевского, после чего сверху надевается «американка». Главное — правильным образом подобрать ключ, так как он может быть различных диаметров и конфигураций. В некоторых случаях могут использоваться обычные разводные ключи и пассатижи.

Привинчивание вентилей

В итоге на пайке «американок» присоединяются отсекающие вентили. На каждый патрубок необходимо установить один элемент.

Это в случае чего позволит отсечь конкретный радиатор от общей системы отопления. При этом вся сеть обогрева помещения останется работать в штатном режиме.

Установка вентилей также происходит посредством привинчивания. Оно делается между радиатором и специальной перемычкой, которая отводит воду с нижней трубы в верхнюю, если кран перекрыт.

Монтаж радиатора

Установка радиаторов по диагональной схеме является довольно простой и быстрой. Она имеет небольшие особенности, отличающие ее от других методик монтажа. Главное помнить, что в городских квартирах данный способ применяется крайне редко, так как он преимущественно предназначен для частного сектора и отдельно стоящих домов.

Двухтрубная схема подсоединения

Этот вариант системы дороже однотрубного подключения, но имеет ряд преимуществ. В двухтрубной разводке обратный трубопровод с каждого радиатора уходит в отдельный замкнутый контур, а нагнетание теплоносителя производится отдельно. По контуру обратки остывшая жидкость поступает в котёл отопления. Позволяет обогревать сложные помещения при помощи единственного котла.

Монтаж происходит в несколько приёмов. В предусмотренном месте устанавливается котёл, соединённый с расширительным баком. Затем проводится контур провода теплоносителя, проходящий через каждую батарею. В конце устанавливается магистраль обратки, замкнутая на котле отопления.

  • Подходит для любого здания, независимо от этажности и расположения комнат.
  • Температура теплоносителя равномерно распределена на всех радиаторах, что без труда поддерживает комфортный прогрев помещений.
  • Радиаторы автономны друг от друга, возможна установка индивидуальных терморегуляторов и вентилей для экономичного расхода воды.

Минус — большой расход материала, увеличивающий стоимость отопительной системы и сложность монтажа, требующего обязательного привлечения специалистов.

Принципы установки этого вида

Общая архитектура системы заключается в наличии двух замкнутых контуров трубопровода. По одному из них идёт нагретый теплоноситель, второй играет роль обратки. Существует несколько возможных вариантов врезки контуров.

Тупиковая система

В этом варианте оба контура магистралей разнонаправленны, а батареи располагают одинаковым количеством сегментов. Для перекрытия, вентиль первого радиатора должен быть максимально закручен.

Петля Тихельмана

На каждом радиаторе устанавливается термостатический клапан либо игольчатый вентиль, отчего балансировка упрощается.

Эта схема прекрасно подходит для протяжённых трубопроводов.

Горизонтальная

При этой схеме подающий трубопровод можно врезать под радиаторами или наравне с ними. Подходит для домов не выше двух этажей. Установка на каждом приборе кранов Маевского поможет избежать возникновения воздушных пробок.

Вертикальная

Подходит для домов от двух этажей и выше. Требует значительного расхода элементов трубопровода, но в процессе эксплуатации возможен автоматический вывод воздуха через спусковой вентиль.

Система с верхней разводкой

Плюсом этой системы считается отсутствие воздушных пробок и большая скорость потока теплоносителя.

Важно! К минусам можно отнести не эстетический внешний вид с открытыми коммуникациями, а также неэкономный расход материала и невозможность разводки при большой площади помещений

Особенности батарей

При всей своей привлекательности этот тип обогревателей пользуется наименьшим спросом у потребителей из-за бытующего мнения, что срок службы алюминиевых радиаторов короткий, а недостатков и «претензий» у них много.

Это не совсем так. Батареи отопления из алюминия обладают рядом привлекательных черт, которые завоевали сердца многих клиентов.

Среди них:

  1. Они способны выдерживать перепады давления до 20 атмосфер и выше. Если предполагается их установка в доме с централизованным отоплением, то следует тщательно изучить работающую систему и при выборе радиаторов ознакомиться с их техническими характеристиками, указанными в техпаспорте.
  2. Алюминиевые радиаторы мало весят, поэтому их легко как перевозить, так и устанавливать.
  3. Их устройство настолько простое, что при необходимости позволяет произвести ремонт алюминиевых радиаторов отопления своими руками при наличии необходимых инструментов.
  4. Высокая теплоотдача обеспечивает быстрый нагрев помещения при экономии энергоресурсов.
  5. Маленький объем теплоносителя дает практически мгновенный нагрев всей площади радиатора.

  6. Алюминиевые радиаторы имеют стильный дизайн и прекрасно вписываются в любую обстановку.

Такое количество преимуществ способно сделать их лидерами продаж на рынке отопительных систем, если бы не то обстоятельство, что лучше всего они себя «чувствуют» в индивидуальных отопительных системах.

Это связано с тем, что алюминий подвержен коррозии при долгом отсутствии теплоносителя (как известно, в централизованных системах его сливают в теплое время года) и его чистоте и щелочном балансе.

Если при автономном обогреве за качеством носителя можно проследить и оставить его в системе, то в многоквартирном доме в условиях центрального отопления это сделать очень сложно.

Если алюминиевые батареи установлены правильно и эксплуатируются в необходимых для них условиях, то их срок службы значительно превышает гарантию (10 лет) от производителя. Ремонт алюминиевой батареи отопления так же не составит большого труда, как и наращивание дополнительных секций.

Особенности батарей

При всей своей привлекательности этот тип обогревателей пользуется наименьшим спросом у потребителей из-за бытующего мнения, что срок службы алюминиевых радиаторов короткий, а недостатков и «претензий» у них много.

Это не совсем так. Батареи отопления из алюминия обладают рядом привлекательных черт, которые завоевали сердца многих клиентов.

Среди них:

  1. Они способны выдерживать перепады давления до 20 атмосфер и выше. Если предполагается их установка в доме с централизованным отоплением, то следует тщательно изучить работающую систему и при выборе радиаторов ознакомиться с их техническими характеристиками, указанными в техпаспорте.
  2. Алюминиевые радиаторы мало весят, поэтому их легко как перевозить, так и устанавливать.
  3. Их устройство настолько простое, что при необходимости позволяет произвести ремонт алюминиевых радиаторов отопления своими руками при наличии необходимых инструментов.
  4. Высокая теплоотдача обеспечивает быстрый нагрев помещения при экономии энергоресурсов.
  5. Маленький объем теплоносителя дает практически мгновенный нагрев всей площади радиатора.
  6. Алюминиевые радиаторы имеют стильный дизайн и прекрасно вписываются в любую обстановку.

Какие бывают радиаторы и чем они отличаются

По конструкции все гидравлические отопительные приборы можно разделить на четыре основных типа: секционные, панельные, трубчатые (к ним относятся и полотенцесушители) и конвекторы.

В большинстве случаев конструкция таких радиаторов состоит из вертикально расположенных изогнутых стальных трубок, соединяющих верхний и нижний коллекторы. Стоит отметить, что стальные трубчатые радиаторы — это обычно наиболее дорогой тип радиаторов (в пересчете на 1 кВт).

Конвекторы (или пластинчатые отопительные приборы) Конвектор, образно говоря, — это одна или несколько труб (по которым движется теплоноситель) с «надетыми» на них металлическими «ребрами-пластинами». Воздух проходит сквозь конвектор снизу вверх, нагреваясь от многочисленных теплых оребрений.

Трубы таких отопительных обычно изготавливаются из стали или меди. В некоторых конвекторах величина теплового потока регулируется специальной заслонкой, открывая или закрывая которую, можно увеличить или уменьшить поток движущегося нагретого воздуха. Конструкция конвектора может быть совсем открытой или закрытой декоративным кожухом (в настенных и плинтусных вариантах). Конвекторы встраиваемые в пол накрываются декоративной решеткой.

Правильный выбор подходящей прокладки

Стоит учитывать, для каких именно систем подбирается прокладка. В зависимости от назначения трубопровода целесообразнее использовать изделия из какого-либо конкретного материала, например:

  • Резиновые прокладки подходят для газо- и водопровода. С учетом особенностей монтажа применяют для стальных и пластиковых труб. Требуют периодической замены. Хороший вариант герметизации на участках систем водоснабжения, где давление не превышает 25 бар.
  • Кольца-уплотнители из силикона универсальны. Допустимое давление (max) – 500 бар. Обеспечивают герметичность вне зависимости от температуры воды, но при установке в трубах с горячей водой срок эксплуатации снижается в 1,5-2 раза.
  • Так как фторопласт химически нейтрален, то элементы рекомендованы для использования в пищевой, химической и нефтегазовой промышленности. Для сантехнических конструкций применяется преимущественно в радиаторах отопления из алюминия. Элементы устойчивы к температуре до 160 градусов и давлению 160 бар.
  • Существует 2 вида паронитовых прокладок: армированные, не армированные. Если первые подойдут для магистралей с давлением 64 бар, то вторые выдерживают только 40 бар максимум. При нарушении рекомендаций или установке неподходящей прокладки элементы быстро выходят из строя, а герметизация теряется.

При подсоединении сантехнических коммуникаций применяются изделия из резины и силикона. Увеличенный срок службы и универсальность обеспечили силиконовым уплотнителям широкий спектр применения.

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут ).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

При двухтрубной нижней разводке

При однотрубной системе с вертикальными стояками (в квартирах) все выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При двухтрубной системе

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Обвязка радиаторов отопления полипропиленом просто и доступно

В последние годы полипропиленовые трубы пользуются популярностью у потребителей, поскольку они недорогие по стоимости и прекрасно зарекомендовали себя в эксплуатации.

Изделия из полипропилена отличаются:

  • значительной устойчивостью к агрессивным средам;
  • на стенках изнутри не собирается налет и на них не оседают твердые частички;
  • для спайки труб требуется специальное оборудование;
  • они имеют длительный срок эксплуатации.

Таким образом, если производится обвязка радиаторов отопления полипропиленом, в дальнейшем не возникает просачивания жидкого теплоносителя. Дело в том, что в случае, когда фитинг установлен неправильно или не полностью затянут, при использовании обычных труб для обвязки отопительных батарей протечек избежать не удается.

Как и все материалы, полипропиленовые трубы для отопления обладают рядом особенностей. Чтобы не столкнуться с проблемами при их монтаже, о них необходимо знать заранее.

Разновидности уплотнительных прокладок

На современном рынке можно приобрести прокладку для радиатора отопления абсолютно любого вида – из чугуна, алюминия или биметалла.

В зависимости от материала изготовления различают такие виды продукции:

  1. Силиконовые прокладки . Такие изделия устойчивы к высоким температурам теплоносителя и хорошо компенсируют термическое расширение металла. Применяются такие прокладки, как правило, в автономных системах отопления с невысоким рабочим давлением.
  2. Паронитовые изделия . Изготавливают их из прессованной резины с включением асбеста и специального порошка. Используются такие прокладки в радиаторах, подключенных к централизованной системе отопления, где температура теплоносителя может подниматься до 90-100 ℃. Подходят паронитовые прокладки для чугунных радиаторов отопления, а также для алюминиевых и биметаллических изделий.
  3. Фторопластовые прокладки . Производят данную разновидность изделий из термостойкого пластика. Предназначены они для установки на биметаллические и алюминиевые радиаторы, причем без предварительного смазывания. Отличаются высокой термостойкостью, устойчивостью к агрессивным факторам и перепадам давления.
  4. Картонные прокладки с пропиткой из масляной краски для долговечности применяются для алюминиевых и биметаллических радиаторов в автономных системах отопления. Производство изделий регламентируется ГОСТом №9347-74.

Какая прокладка для радиатора отопления лучше – виды и способы изготовления

Для герметичного и качественного соединения секций радиатора отопления применяют специальные уплотнительные прокладки. Они позволяют существенно продлить срок службы радиаторов и избежать утечки теплоносителя из отопительного контура. О том, какие бывают прокладки для батарей отопления, и пойдет речь далее в материале.

Вырубка заготовок методом штампования

В процессе работы используются специальные штампы, то есть особые приспособления, точно подогнанные под нужный размер и состоящие из нескольких элементов. Кроме того, для вырубки заготовок используется пресс, на который устанавливают штамп.

Перед началом производства необходимо учесть размеры будущих прокладок – для больших изделий понадобится более массивный штамп и мощный пресс.

Стоит отметить, что подобный метод изготовления уплотнительных прокладок считается дешевым и высокопроизводительным. В связи с этим, он используется для массового производства.

Применение штанцевых ножей

Принцип действия данного метода похож на вырубку штампом, однако в данном случае применяется более простой и не дорогостоящий инструмент. Производство уплотнителей таким способом является незатратным и достаточно быстрым. Однако штанцы достаточно недолговечны, поэтому данная методика применяется для производства небольших и средних партий прокладок.

Резка круговыми ножами

Таким способом можно изготавливать только круглые уплотнители больших размеров. В процессе работы понадобится довольно дешевое и высокопроизводительное оборудование. Резка осуществляется стандартными лезвиями. Поэтому производство прокладок данного типа можно выполнять самостоятельно и в любом объеме. Зачастую причиной протечек радиаторов является испорченная прокладка

И если вы не знаете, что делать если потекла батарея отопления, в первую очередь стоит обратить внимание именно на прокладки.

Лазерная резка

При наличии программного обеспечения, с помощью стандартных лазерных станков, можно изготавливать уплотнительные прокладки любой формы и размера.

Тем не менее, у метода есть один небольшой недостаток – далеко не все материалы лазер способен легко разрезать. Чтобы справиться с более плотными материалами, необходимо снижать скорость резки, что существенно увеличивает производственные затраты.

Термическое формование

В данном случае понадобится термопластавтомат с пресс-формой для отливки продукции. Стоимость формовочного пресса довольно высока, поэтому чтобы сделать производство экономически целесообразным, изготовление прокладок данным способом должно быть крупносерийным или даже массовым.

Производство изделий мелкими партиями с применением данной технологии актуально, только если никаким другим способом изготовить их нельзя. Примечательно, что термоформированием производят только уплотнители из ПВХ.

Вулканизация

Для проведения вулканизации применяются специальные формы и термопресс. Примечательно, что данная разновидность пресс-форм намного дешевле, чем используемые в термопластавтоматах аналоги. Это существенно влияет на себестоимость продукции.

В то же время, процесс вулканизации занимает довольно длительное время, что также сказывается на цене готового изделия. Но долговечные резиновые или силиконовые изделия можно изготовить только так.

В завершение

Таким образом, межсекционные уплотнительные прокладки на радиаторах различных видов обеспечивают их долговечность и эффективную эксплуатацию. В процессе подбора прокладки необходимо учитывать ее разновидность и область применения.

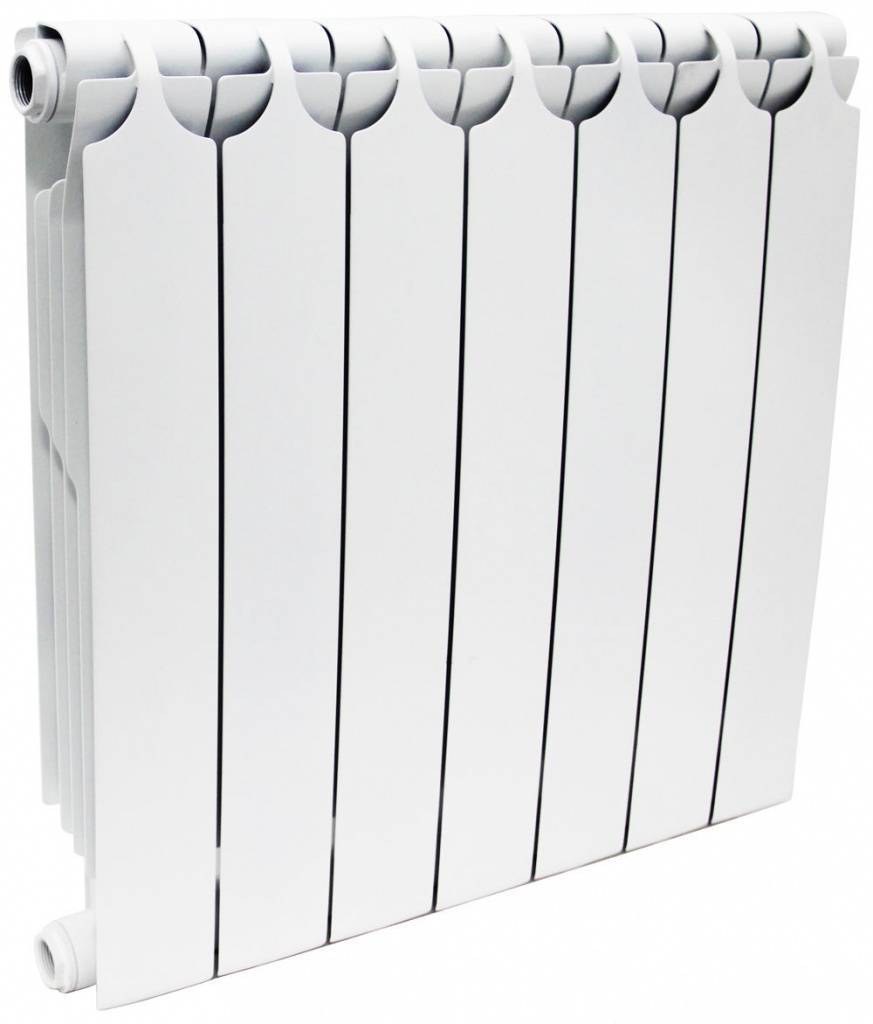

Все о биметаллических радиаторах

Биметаллические радиаторы имеют алюминиевый корпус и стальную трубу, по которой движется теплоноситель. Грубо говоря, биметаллический радиатор — это стальной каркас залитый алюминием, теплоноситель в таких радиаторах почти не контактирует с алюминием, т.к. движется по стальным трубкам, которые в свою очередь передают тепло алюминиевым панелям.

Этот тип радиаторов соединил лучшие свойства алюминиевых радиаторов с полезными качествами стали. Благодаря прочности стали биметаллические радиаторы выдерживают большее давление (для многих из них рабочее давление составляет 20-30 и более атм.) и позволяют снизить требования к качеству (pH) теплоносителя, которые очень существенны при использовании обычных алюминиевых. Кроме того биметаллические радиаторы имеют хорошую теплоотдачу и современный дизайн, внешне такие радиаторы очень похожи на алюминиевые, но стоят несколько дороже.

Биметаллические радиаторы пригодны для использования в городских системах централизованного отопления. Но как и для всех радиаторов, в которых теплоноситель соприкасается со сталью, для «биметалла» вредно повышенное содержание кислорода в теплоносителе, который способствует развитию коррозии стали. Поэтому здесь необходима установка на радиатор автоматического или ручного (кран Маевского) воздухоотводчика.

Для подключения биметаллических радиаторов к системе отопления необходим монтажный комплект, включающий в себя: от 2-х до 4-х кронштейнов, кран Маевского, две проходных пробки различного диаметра (1/2 дюйма или ¾ дюйма) и направленности (левая или правая) и одна глухая пробка (заглушка).

По желанию заказчика на подводящих и/или отводящих теплоноситель трубах можно установить шаровые краны, вентили (для демонтажа радиатора или для экстренного отключения от системы отопления), а также термостатические вентили с термоголовками (для поддержания заданной Вами температуры в помещении).

1 Основные типы и их характеристики

Наиболее востребованной разновидностью радиаторов считался чугунный вариант. Еще несколько десятилетий назад эти конструкции использовались повсеместно. Внешне чугунный радиатор выглядит очень громоздко, а его вес слишком внушительный. Применять такую разработку в автоматизированных системах нельзя, поэтому люди стали отдавать предпочтение более усовершенствованным разработкам, выполненным из других материалов.

Чугунные установки характеризуются целым списком преимуществ:

  1. 1. Способность справляться с внушительными нагрузками при перепадах давления.
  2. 2. Устойчивость к коррозийным процессам.
  3. 3. Устойчивость к воздействию агрессивных примесей в теплоносителе.

Стальной радиатор отличается небольшим весом и минимальной толщиной стенок, что делает его менее инертным. Большинство изделий из стали предоставлены в виде панелей с высокой теплоотдачей.

Что касается радиаторов из алюминия, то они отвечают практически всем требованиям клиентов. Плюсы систем включают в себя:

  1. 1. Минимальный вес и эргономичность.
  2. 2. Высокую теплоотдачу.
  3. 3. Привлекательный вид.

Более дорогие модели имеют в своем составе цинк и титан, обеспечивающие лучшую прочность и стойкость к механическим воздействиям. Такие батареи не боятся коррозийных процессов и обладают внушительным сроком службы.

Особой популярностью пользуются вакуумные модели. Они работают по принципу двойной передачи, а их конструкция состоит из герметичных секций, где отсутствует воздушная прослойка. Циркуляция теплоносителя осуществляется по плотно запаянной трубке, а сам процесс запускает кипение жидкости внутри секций. Внутреннее пространство труб плотно заполняется паром, который начинает конденсироваться на стенках и оседать снизу.

Грамотный выбор уплотнителей

Для монтажа батарей в частном доме либо квартире эксперты рекомендуют покупать силиконовые либо паронитовые уплотнители. Нежелательно изготавливать прокладки своими руками, тем более из подручных материалов.

Это может привести к скорой разгерметизации стыков. Израсходуйте мизерную сумму на готовую продукцию, тем более что цена точно не ударит по кошельку.

Изделия имеют определенные размеры. Это и толщина, и диаметр круга внешнего и внутреннего. Проследите за совпадением выходных отверстий и диаметров колец труб.

Обратите внимание! Уплотнитель «с запасом», у которого края через чур очень сильно выступают, в недалеком будущем придет в негодность. Исходя из этого берите строго по размеру

Толщина вставок для чугунных батарей образовывает 1.5-2 мм, для биметаллических и алюминиевых – от 1 до 2 мм.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
