Как сделать твердотопливный котел длительного горения своими руками: пошаговая инструкция + чертежи

Принцип работы пиролизных котлов и их особенности

Создавая пиролизные котлы своими руками, люди стремятся сэкономить денежные средства в своем кошельке. Если газовое оборудование стоит довольно дешево, то твердотопливные агрегаты просто поражают своей ценой. Более-менее приличная модель мощностью 10 кВт обойдется в 50-60 тысяч рублей – дешевле провести газ, если рядом проходила бы газовая магистрально. Но если ее нет, то выходов два – приобретать заводское оборудование или делать его самостоятельно.

Изготовить пиролизный котел длительного горения своими руками можно, но сложно. Давайте для начала разберемся, для чего вообще нужен пиролиз. В обычных котлах и печах дрова сгорают традиционным способом – при высокой температуре, с выбросом продуктов сгорания в атмосферу. Температура в камере сгорания составляет порядка +800-1100 градусов, а в дымоходе – до +150-200 градусов. Таким образом, солидная часть тепла просто улетает наружу.

Прямое сгорание дров применяется во многих отопительных агрегатах:

Твердотопливные пиролизные котлы могут использовать несколько видов топлива, в том числе отходы деревообрабатывающего производства и сельскохозяйственной переработки.

Твердотопливные котлы;
Печи-камины;
Камины с водяными контурами.

Главным преимуществом данной методики является то, что она отличается простотой – достаточно создать камеру сгорания и организовать отвод продуктов сгорания за пределы оборудования. Единственным регулятором здесь становится дверка поддувала – регулируя просвет, мы можем отрегулировать интенсивность горения, тем самым воздействуя на температуру.

В пиролизном котле, собранном своими руками или купленном в магазине, процесс сгорания топлива идет несколько по-другому. Дрова здесь сгорают при низкой температуре. Можно сказать, что это даже не горение, а медленное тление. Древесина при этом превращается в подобие кокса, одновременно выделяя горючие пиролизные газы. Эти газы отправляются в камеру дожигания, где сгорают с выделением большого количества тепла.

Если вам кажется, что данная реакция не даст особого эффекта, то вы глубоко заблуждаетесь – если заглянуть в камеру дожигания, то здесь будет видно ревущее пламя ярко-желтого, почти белого, цвета. Температура сгорания – чуть выше +1000 градусов, а тепла в этом процессе выделяется больше, чем при стандартном горении древесины.

Для того собранный своими руками пиролизный котел смог показать максимальную эффективность, необходимы дрова с низким содержанием влаги. Влажная древесина не даст оборудованию выйти на полную мощность.

Реакция пиролиза знакома нам еще со школьного курса физики. В учебнике (а может и в лабораторном кабинете) многие из нас видели интересную реакцию – древесина помещалась в стеклянную запечатанную колбу с трубкой, после чего колба нагревалась над горелкой. Через несколько минут древесина начинала темнеть, а из трубки начинали выходить продукты пиролиза – это горючие газы, которые можно было поджечь и понаблюдать за желто-оранжевым пламенем.

Аналогичным образом работает и пиролизный котел, собранный своими руками:

На одной загрузке топлива пиролизные котлы работают около 4-6 часов. Так что большим и стабильно пополняемым запасом дров стоит озаботиться заранее.

В топке разжигаются дрова до появления устойчивого пламени;
После этого доступ кислорода перекрывается, пламя гаснет почти полностью;
Запускается дутьевой вентилятор – в камере дожигания появляется высокотемпературное пламя.

Устройство пиролизного котла довольно простое. Основными элементами здесь являются: камера сгорания, в которой складированы дрова, и камера дожигания, в которой сгорают продукты пиролиза. Передача тепла в отопительную систему осуществляется через теплообменник

В схеме пиролизного котла ему уделяется особое внимание

Все дело в том, что теплообменники в пиролизных котлах, собранных своими руками, устроены не так, как в газовом оборудовании. Продукты сгорания с воздухом проходят здесь через множество металлических труб, омываемых водой. Для увеличения эффективности котловая вода омывает не только сам теплообменник, но и все другие узлы – здесь создается своего рода водяная рубашка, которая отбирает излишки тепла от раскаленных элементов котельного агрегата.

Как повысить производительность котла

Самостоятельно собранный твердотопливный котел, как правило, отличается существенными теплопотерями, связанными с уходом тепла в дымовую трубу. Причем чем прямее и выше дымоход, тем больше теряется тепла. Выходом из положения в данном случае будет создание, так называемого, отопительного щита, то есть дымохода изогнутой формы, который позволяет передать больше тепловой энергии кирпичной кладке. Кирпич, в свою очередь, будет отдавать тепло воздуху в помещении, обогревая его. Нередко такие ходы устраивают в стенах между комнатами. Однако подобный подход осуществим только, если котел расположен в подвале или на цокольном этаже, либо при условии постройки громоздкого многоступенчатого дымохода.

Как вариант, повысить эффективность котла можно, если вокруг дымовой трубы смонтировать водонагреватель. В данном случае тепло уходящих газов будет нагревать стенки дымохода, и передаваться воде. Для этих целей дымоход можно сделать из более тонкой трубы, которую встроить в трубу большего сечения.

Наиболее эффективным способом повысить КПД твердотопливного котла будет установка циркуляционного насоса, принудительно перекачивающего воду. Это позволит повысить производительность установки примерно на 20-30 %.

Безусловно, сконструировать котел нужно так, чтобы теплоноситель мог циркулировать самостоятельно, если в доме отключили электричество. А при его наличии насос позволит ускорить прогрев дома до комфортных температур.

Создаем котел

Конечно, на то, какая именно будет конструкция котла, сделанного собственноручно, влияет несколько факторов:

Прежде всего, это доступность определенных материалов. Конечно, более долговечными будут жаростойкие виды нержавейки. Но быстрее и дешевле будет достать обычный лист.
Также важный аспект – это возможность обработки. В своем гараже вы, скорее всего, не сможете сотворить литую печку из чугуна, – ведь оборудование для этого будет дороже самой печки. Поэтому решения здесь могут быть самыми разными – все зависит от вашей фантазии и от способности физических законов ее реализовать. Обычно котел отопления своими руками создается из традиционного материала – листовой стали до 5 мм толщины. И резать болгаркой такую сталь легко, а кроме того, можно это делать газовым резаком или электросваркой.

Конструкция будущего котла также будет прямым образом зависеть от того, какое топливо будет применяться.

Также на конструкцию повлияет способ циркуляции теплоносителя. Ведь чтобы циркуляция была естественной, требуется большая высота бака и большой диаметр патрубков и контуров отопления. Чем ниже будет диаметр, тем больше сопротивление движению воды и ниже шансы получить хорошую скорость циркуляции теплоносителя, не используя при этом насос.

А вот самодельный котел отопления с насосом циркуляции позволяет сделать диаметр труб меньшим, высоту бака – тоже. Но здесь пользователей подстерегает некая ловушка – если подача электроэнергии при греющем котле прекратится, то и циркуляция воды остановится. Вследствие этого можно увидеть разорванный паром котел. Поэтому приведем несколько советов, которые помогут вам в таком процессе, как изготовление котлов отопления своими руками.

Патрубки котла, контуры отопления – все это должно быть сделано трубой не менее 32 мм. Диаметр трубки на выходе из теплообменника – 32 мм. Если насос остановится, скорость циркуляции воды будет медленнее, а температура – наоборот, начнет возрастать. Поэтому лучше сделать контур не из металлопластика или полипропилена, а из оцинковки, герметизировав резьбы льном с краской или суриком.

Дровяные котлы

Дровяные котлы отопления своими руками – если рассматривать самый простой вариант, – это два цилиндра разных диаметров, которые помещены один в другой. Во внутреннем цилиндре будет топка, во внешнем – бак для воды.

Чтобы сварка котлов отопления была уменьшена, берут готовую толстую трубу с большим диаметром.

Конечно, в таком случае можно комбинировать формы и размеры труб в зависимости от того, что есть у вас в наличии. Пространство между трубками заполнено водой. Такие котлы отопления своими руками являются универсальными – они будут работать на любом твердом топливе. Сделать такой котел просто, использовать – тоже, однако обратная сторона медали – это низкий КПД.

Пиролизные котлы

Когда самодельный котел для отопления дома использует температуру 200-800 градусов и когда недостаточно кислорода, дерево будет разлагаться на древесный кокс и пиролизный газ, выделяя тепло. Теперь нужно только подмешать воздух к пиролизному газу – и он воспламенится. Стоимость материалов, чтобы осуществить изготовление котлов отопления такого типа, будет выше. Но такой котел окупится у вас через 3-4 сезона отопления. Чертежи и конструкции пиролизных котлов можно найти у нас на сайте.

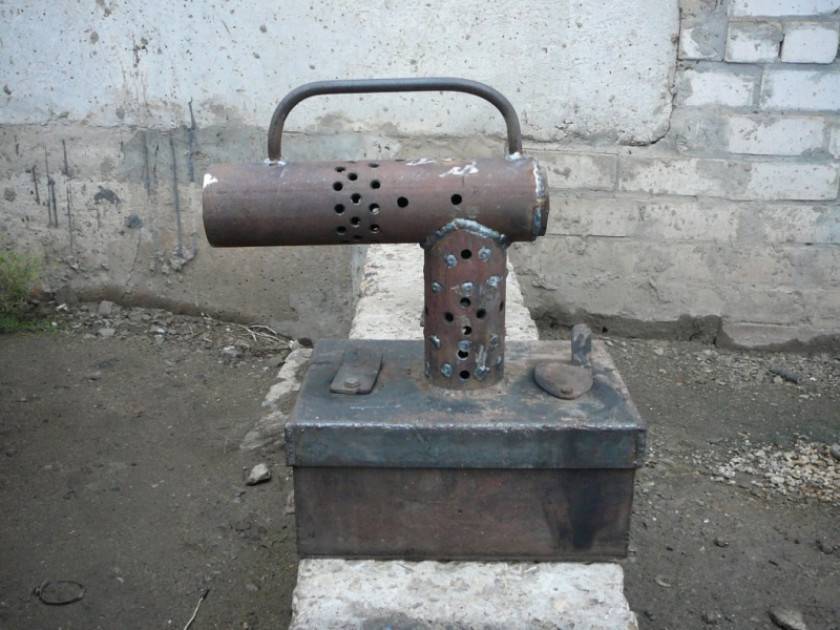

Котлы на отработанном масле

Конструкция такого котла является довольно любопытной. Перед сгоранием котел испаряет масло. После разжигания при рабочей температуре котла масло, которое капает в специальный поддон, моментально превращается в горючие газы. Именно они и нагревают теплообменник. Как топливо – без различных модификаций, может применяться солярка.

Электрические котлы

Изготовление котла отопления своими руками электрического типа – это реальность. Такие котлы являются простыми по конструкции. ТЭН ставится вовнутрь трубы, которая ставится вертикальным образом. Снизу идет патрубок из обратного трубопровода, а сверху подсоединяется подача. В принципе, котел практически готов.

Процесс изготовления твердотопливных котлов длительного горения своими руками: чертежи и сборка

Сразу следует оговориться, что конструкции могут иметь как верхнюю камеру сжигания газов, так и нижнюю. В первом случае продукты сгорания попадают в рабочее отделение под воздействием природных сил, а во втором – при помощи дополнительного приспособления для нагнетания воздуха.

Чертежи конструкции для самостоятельного изготовления

Так как котлы с наличием нижней камеры догорания сложны в изготовлении и требуют установки дополнительного оборудования при монтаже, рассматривать их не имеет особого смысла. Быстрее и экономнее сделать конструкцию с верхней камерой для сжигания газов.

Пример пошагового изготовления самодельного агрегата

Далее рассказывается, как самому сделать твердотопливный котел длительного горения, используя доступные материалы.

Применяемые элементы

Для изготовления конструкции потребуются:

труба сечением 500 мм и длиной 1300 мм;
труба с диаметром 450 мм и длиной 1500 мм;
труба сечением 60 мм и протяженностью 1200 мм;
два кольца шириной 25 мм и диаметром 500 мм;
металлические уголки и куски швеллера;
лист металла;
асбестовое полотно;
петли и ручки.

Корпус конструкции можно изготовить из такой трубы

Порядок сборки корпуса

В первую очередь трубы сечением 1500 и 1300 мм вкладываются друг в друга. Соединяются они с использованием кольца, изготовленного из уголка размером 25х25 мм. Из металлического листа вырезается окружность диаметром 450 мм и фиксируется к торцевой части трубы. Она выступает в качестве днища. В итоге должна получиться небольшая бочка.

С нижней стороны конструкции вырезается отверстие в форме прямоугольника 15х10 см для дверцы зольника. К проему крепится створка при помощи петлей, а также устанавливается задвижка.

Для конструкции можно использовать обычный газовый баллон

Чуть выше проделывается прямоугольное отверстие для топливной камеры. Размеры могут быть определены самостоятельно. От правильно подобранных габаритов будет зависеть удобство загрузки дров или другого топлива. По той же технологии устанавливается дверка с задвижкой.

В верхней части самодельной конструкции делается выпускной патрубок, с помощью которого отработанные газы будут поступать в дымоходную трубу. По бокам посредством сварки фиксируются патрубки, необходимые для подсоединения к отопительной системе строения. В них обязательно нарезается резьба.

Расположение патрубка для дымоходной трубы

Устройство воздушного распределителя

Из куска жести вырезается окружность с поперечным сечением на 20-30 мм меньше, чем диаметр внутренней части котла. В центральной части проделывается круглое отверстие для воздухораспределительной трубы. Его диаметр должен составить 6 см. Непосредственно в отверстие вставляется труба и приваривается к основе.

Распределитель воздуха со стабилизатором

К нижней части металлического блина крепятся куски уголка. С другой стороны путем сварки фиксируется петля, которая необходима для перемещения конструкции вверх и вниз. Для настройки подачи воздуха непосредственно в камеру сгорания устраивается заслонка.

Распределение воздуха при помощи приваренных уголков

Круг диаметром 500 мм, вырезанный из подходящего по размерам куска металла, вставляется в конструкцию. Верхний конец трубы заводится в отверстие, после чего верхняя крышка котла приваривается наглухо. К петле фиксируется трос, позволяющий опускать и поднимать распределитель.

Вид собранной конструкции

Обратите внимание! Была представлена самая простая из всех схем твердотопливных котлов длительного горения. Своими руками собрать надежную конструкцию по ней не так сложно, особенно если есть опыт работы со сваркой и другими инструментами

Основные характеристики пиролизных котлов

Основными чертами котлов, работающих на технологии пиролиза являются следующие:

Возможность изготовления из недорогих конструкционных материалов.
Длительное время одного цикла пиролиза, достигающего около 30 часов,
Полная взрыво и пожаро-безопасность.
Простота конструкции, доступная для самостоятельного изготовления.
Широкий спектр используемого древесного топлива (от классических дров до пеллет).
Высокая экологичность котлов, низкое количество продуктов сгорания.

Как часть нужно подкидывать дровишки?

В обычную печь вам придется загружать топливо минимум через каждые два часа. Причиной этому является большая интенсивность горения топлива в печах такой конструкции. Большая часть тепла при этом в прямом смысле «вылетает в трубу». КПД таких котлов минимален, кроме того, в нем остается много остатков, которые приходится регулярно выгребать.

А вот если ограничить приток кислорода, то период горения значительно увеличивается. При этом тепло выделяется не только при самом процессе тления-пиролиза, но и от сгорания выделившихся газов. Вследствие этого время работы от одной загрузки может увеличиваться до суток и более.

Виды устройства, которые можно создать самому

Котёл следует начинать строить с задумки. Первым этапом должен стать выбор вида создаваемого изделия. В ряде случаев можно подобрать вид по имеющимся деталям, по особенностям конфигурации оборудования, а также по личным потребностям создателя. Только после рассмотрения собственных возможностей, следует подбирать чертежи. В конечном результате следует выбрать котёл длительного горения по параметру направления сгорания топлива:

Нижнее. Топливо поджигается снизу (таким способом работает большинство котлов).
Верхнее. Топливо загорается вверху и постепенно сгорает к нижнему уровню.

Котлы с нижним направлением горения можно разделить на два вида:

Традиционный. Подаваемые твердотопливные элементы возгораются и сжигаются в одном отделении. Выход дыма осуществляется с помощью стандартной трубы для вывода дыма.
Шахтные. Здесь имеется две камеры. Одна служит для подачи топлива, а другая является теплообменником.

Также рассматривается несколько вариантов по способу сжигания. Котёл может иметь стандартную схему поглощения топлива. Здесь процесс осуществляется таким же способом, как и при стандартных обстоятельствах. Ярким примером является печь в частном доме. Котёл с пиролизным сжиганием имеет особую схему, которая подразумевает выделение древесного газа с последующим его воспламенением.

Немаловажным отличием является и теплообменник. Этот элемент изготавливается по особой технологии. Существует несколько способов решения вопроса с его созданием. Помимо особенностей теплообменника котёл для процесса горения может использовать уголь и дрова, или только один из представленных вариантов топлива. В этом случае следует заранее рассчитать резонность использования определённого топлива. От этого выбора будет зависеть конструкция самого изделия.

Как правильно подключить прибор к отопительной сети

В описанной конструкции чаще используют принудительную схему обвязки посредством двух патрубков. Первый подключают к подающему контуру, а второй — к обратному.

Порядок действий выглядит следующим образом:

Оба патрубка обвязывают льняной паклей. Обмотку покрывают герметиком.
Сверху устанавливают уголок, прикручивают бочонок с ниппелем.
Все детали плотно стыкуют и подключают к крану, участки с резьбой обрабатывают герметиком.
Водяной контур подсоединяют к трубам для циркуляции теплоносителя посредством муфты и гайки.

Перед запуском отопительной системы выполняют тестовую проверку, чтобы убедиться в отсутствии протечек.

Полезные советы по изготовлению ТТ котла

Если вы хотите сделать ТТ котел универсальным с позиции использования сырья, то для топочной камеры используйте трубу из жаропрочной легированной стали.
Труба из легированной стали для котла
Можно значительно сократить расход на строительство агрегата, если взять бесшовную стальную трубу 20 марки.
Прежде чем устанавливать котел на место, которое определено под этот агрегат, проведите первую растопку на улице, оборудовав котел временным дымоходом. Так вы убедитесь в надежности конструкции и увидите, правильно ли собрали корпус.
Если в качестве основной камеры вы будет использовать газовый баллон, то учитывайте, что такой агрегат вам обеспечит горение на 10-12 часов из-за небольшого количества закладываемого топлива. Итак небольшой объем пропанового баллона уменьшится после срезания крышки и зольника. Чтобы увеличить объем и обеспечить большее время горения, необходимо использовать два баллона. Тогда объема топочной камеры точно хватит на обогрев большого помещения, и не нужно будет закладывать дрова каждые 4-5 часов.
Чтобы дверца зольника плотно закрывалась, не давая доступа воздуху, нужно ее хорошо герметизировать. Для этого по периметру дверцы проложите асбестовый шнур. Асбестовый шнур
Если вы будет выполнять в котле дополнительную дверцу, которая позволяет «дозагружать» топливо не снимая крышки, ее тоже нужно плотно герметизировать с помощью асбестового шнура.

Для эксплуатации ТТ котла, схему которого мы прилагаем ниже подходит любое твердое топливо:

каменный и бурый уголь;
антрацит;
дрова;
древесные пеллеты;
брикеты;
опилки;
сланцы с торфом.

По качеству топлива особых указаний нет – подойдет любое. Но учитывайте, что при большой влажности топлива, котел не даст большой коэффициент полезного действия.

Как сделать своими руками котел твердотопливный длительного горения: чертежи

Иногда целесообразно сделать своими руками котел твердотопливный длительного горения: чертежи и схемы есть в свободном доступе. Умение обращаться с инструментом и умелые руки оказывают хорошую услугу при строительстве собственного дома или дачи.

Там всегда есть необходимость сооружения какой-либо конструкции самостоятельно. Ведь это значительно удешевляет любую затею. Не исключение и отопительные агрегаты. В старые времена люди нанимали печника для кладки кирпичных печей.

Сегодня наиболее востребованными стали котлы на твердом топливе длительного горения.

Твердотопливный котел длительного горения вполне реально сделать самостоятельно

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
березовый уголь – такой же, как для мангала;
переработанный мусор со свалок;
топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
обычные сухие опилки.

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения.

В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива.

Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

Принцип работы твердотопливного котла длительного горения

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

Схема системы отопления частного дома с использованием твердотопливного котла

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно.

Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения.

Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно.

Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора.

При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать.

Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически.
