Что такое влажность древесины, на что она влияет?

Влажность древесины – это показатель, который отражает содержание влаги в материале. Если разбирать на конкретном примере, то в 100 кг дров, где влажность составляет 25, содержится 75 кг древесины и 25 л воды. Это показатель напрямую влияет на выделяемое тепло: чем меньше влаги внутри дерева, тем больше тепла оно выделяет при горении. Таким образом, можно выделить несколько категорий древесины по составу:

  • Сплавная древесина, в которой содержится более 80% влаги. Обычно она находится в воде долгое время либо сплавляется – за счет этого и набирает такое количество влаги.
  • Свежеспиленное дерево (содержание влаги от 45% до 80%) – в ней обычно еще есть природная влага, поскольку спил произошел недавно.
  • Воздушно-сухой тип содержит от 20% до 45% — ее предварительно просушивают на открытой площадке.
  • Комнатно-сухой вид древесины ( от 7 до 20%) – этот вид материала долго держат в сухом и проветриваемом месте, поэтому практически вся влага испаряется (иногда для этого могут использовать сушильную камеру).
  • Абсолютно сухая разновидность (0%) – в этом случае материал термально обрабатывают.

Если необходимо просушить древесину дома, то даже при самых идеальных показателях удастся достичь не более 15-20% влаги. Можно, конечно, и улучшить этот показатель, но затраты будут не окупаемы. Именно поэтому не рекомендуется тратить средства на особые условия для хранения древесины.

Самостоятельная сборка котла на дровах

Разобраться с процессом, как сделать дровяной котел, поможет инструкция по его сборке.

Начинать следует с изготовления элемента, предназначенного для подачи воздуха, для чего нужно:

  1. Взять трубу с толстыми стенками, протяженность которой равна высоте топочной камеры, приварить к ней болт.
  2. Из листа металла вырезать круг, имеющий диаметр, немного превышающий сечение трубы.
  3. Просверлить в нем отверстие для болта.
  4. Соединить между собой трубу и болт, а затем закрутить гайку. При этом воздуховод должен свободно прикрываться листом металла, чтобы была возможность менять величину просвета и тем самым корректировать интенсивность горения топлива.

Далее, делая котел на дровах своими руками, следует поступить так:

  1. Используя болгарку в воздуховодной трубе выполнить вертикальные прорезы шириной1 сантиметр, через которые в топочное отделение будет проникать воздух.
  2. Вырезать из листа металла круг, имеющий диаметр немного меньший, чем этот же параметр у топки.
  3. Внутри круга создать отверстие для монтажа воздуховода.
  4. В него вставить трубу для воздуха, предварительно отступив от ее края 20 –30 сантиметров, после чего приварить.

Потом необходимо изготовить корпус самодельного котла на дровах:

  • при использовании старого газового баллона нужно отрезать у него верхнюю часть;
  • если выбраны листы металла, их надо скрутить в виде цилиндра, скрепить и приварить дно.

Дымоход выполняют так: в боковой части цилиндра делают отверстие и к нему приваривают трубу с минимальным диаметром10 сантиметров.

Затем в корпус агрегата надо вставить трубу подачи воздуха, для чего в днище топки обустроить отверстие. Нужно, чтобы поддувало выступало за пределы агрегата. Труба воздухоподачи должна располагаться ниже места нахождения дымохода.

На следующем этапе, когда делается своими руками дровяной котел для отопления дома, требуется сделать теплорассеивающий диск. Для этого из листа металла толщиной10 миллиметров вырезается блин диаметром чуть меньшим корпуса. Используя стальную проволоку или арматуру делается ручка, которую прикрепляют к диску.

Особенности твердотопливного котла

Котлы отопления самодельные представляют собой обычную печку, помещенную в бочку с водой. Агрегат передает воде тепло, получаемое в процессе сгорания дров. Нагретая жидкость по трубам идет в отопительные приборы. Однако такие простые конструкции сжигают много дров, поэтому их КПД не превосходит 15%.

Самодельный агрегат можно сделать из кирпича или металла. Кирпичные конструкции целесообразно использовать в просторном загородном доме, зато металлические нагреватели можно сделать из подручных материалов. Они самые простые в плане конструктивного решения.

Выбор конструктивного решения

Чтобы сделать котел отопления своими руками, недостаточно просто установить теплообменник в печи. Нужно обеспечить непрерывность сгорания топлива, а также постоянную и равномерную циркуляцию теплоносителя.

При выборе конструкции твердотопливного котла можно использовать следующие варианты:

  1. Приборы с нижним горением имеют специальную дверцу для загрузки порции горючего. Эта дверка расположена в верхней половине камеры сгорания, хотя сами дрова перегорают в нижней части. Благодаря этому верхние слои свежеуложенных дров под собственным весом постепенно опускаются на дно камеры. Дожигание продуктов горения происходит в верхней части топочного отсека. Воздушные потоки движутся через топку снизу вверх естественным или принудительным образом.
  2. Агрегаты с верхним горением еще называют шахтными. Здесь тоже дверца расположена в верхней части камеры, а нисходящее движение потоков горячего воздуха обусловлено наличием принудительной тяги. Вентилятор гонит воздух сверху вниз, где и происходит горение. В процессе движения воздух дополнительно просушивает и подогревает дрова.

Проще всего самостоятельно сделать конструкцию с нижним горением, поскольку в этом варианте можно обойтись без использования вентилятора и устроить естественную тягу. Более сложные конструкции должны соответствовать определенным требованиям к качеству сборки всех составляющих.

Кроме этого, все твердотопливные агрегаты бывают с обычным режимом горения и с выходом на пиролиз. В последнем случае твердое топливо разлагается на составляющие, которые сгорают по отдельности. Второй вариант более сложный в реализации, потому что нужно установить две камеры сгорания.

Выбор модели котла зависит от используемого топлива. Поскольку температура горения угля выше, чем у дров, теплообменник, колосники и корпус прибора делают из стали с большей толщиной, чем для дровяного котла. Вместо стали можно использовать огнеупорный кирпич.

Котел длительного горения

Этот котел для отопления частного дома имеет как минимум две модификации. Конечно, каждую из них можно изготовить своими руками.

Согласно множеству чертежей конструкция первой модификации котла длительного горения состоит из следующих элементов:

  1. Зольной камеры с дверкой, на которой находится поддувало.
  2. Топочной камеры с дверкой.
  3. Теплообменника.
  4. Патрубков для подачи и возврата теплоносителя.
  5. Отверстия для выхода угарных газов. Размещается вверху топочной камеры.
  6. Регулятора тяги (включает в себя датчик температуры в виде биметаллической пластины или емкости, наполненной воском, а также цепной механизм, который управляет поддувалом).
  7. Корпуса.
  8. Теплоизоляции.
  9. Обшивки.
  10. Ножек.

В этом котле длительного горения зольная камера имеет такую же глубину и ширину, как и топочная. Она размещена под камерой для сгорания.

Своими руками можно сделать два виды теплообменника:

вертикальные трубы, которые соединены горизонтальными трубками

Конечно, такой узел размещают в топке. Его ставят своими руками в верхней части камеры. При этом движение теплоносителя должно быть противоположным движению дыма. В котле с таким теплообменником всегда делают своими руками дополнительный корпус. Между ним и топочной камерой должно быть пространство в несколько сантиметров. Благодаря этому не будет перегреваться теплоизоляционный материал. который находится вокруг корпуса.

Что касается водяной рубашки, то такой теплообменник представляет две размещенные одна в одну емкости. Внутренняя является топочной камерой. Между емкостями образуется пространство. Во время работы сделанного согласно выбранному чертежу котла оно заполняется водой, которая впитывает тепло от раскаленных стенок топочной камеры.

Вторая модификация котла для отопления дома имеет схожее строение:

  1. Корпус. Представляет собой конструкцию из двух труб, которые вставлены друг в друга. Пространство между ними заполняется водой.
  2. Зольная и загрузочная дверки.
  3. Распределитель воздуха. Представляет собой круглую пластину с приваренными снизу вертикальными пластинами и сделанным по центру отверстием. Этот распределитель подает воздух к дровам через трубу, которая приварена к сделанному в нем отверстию. Наверху трубки имеется заслонка.
  4. Верх с отверстием по центру. Через это отверстие проходит труба подачи кислорода (она же приварена к распределителю воздуха).
  5. Дымоход.

Тестирование и подключение к системе

Твердотопливный котел для отопления дома готов. Теперь необходимо его проверить. Для этого на один из сгонов накручивается заглушка, а во второй заливается вода. Если через сварные швы вода не проходит, то сварка была проведена на высоком уровне.

Опасаться, что во время работы отопительный агрегат потечет, не стоит. Готовый агрегат подключается к системе отопления загородного дома. То есть, соединяются сгоны с патрубками подачи и обратки теплоносителя.

Монтаж дымохода

Проводится монтаж дымохода

Обратите внимание, что этот элемент прибора должен выходить вертикально вверх. Если так расположить его не удается, то отводов должно быть минимальное количество

В неотапливаемом чердаке его придется утеплить.

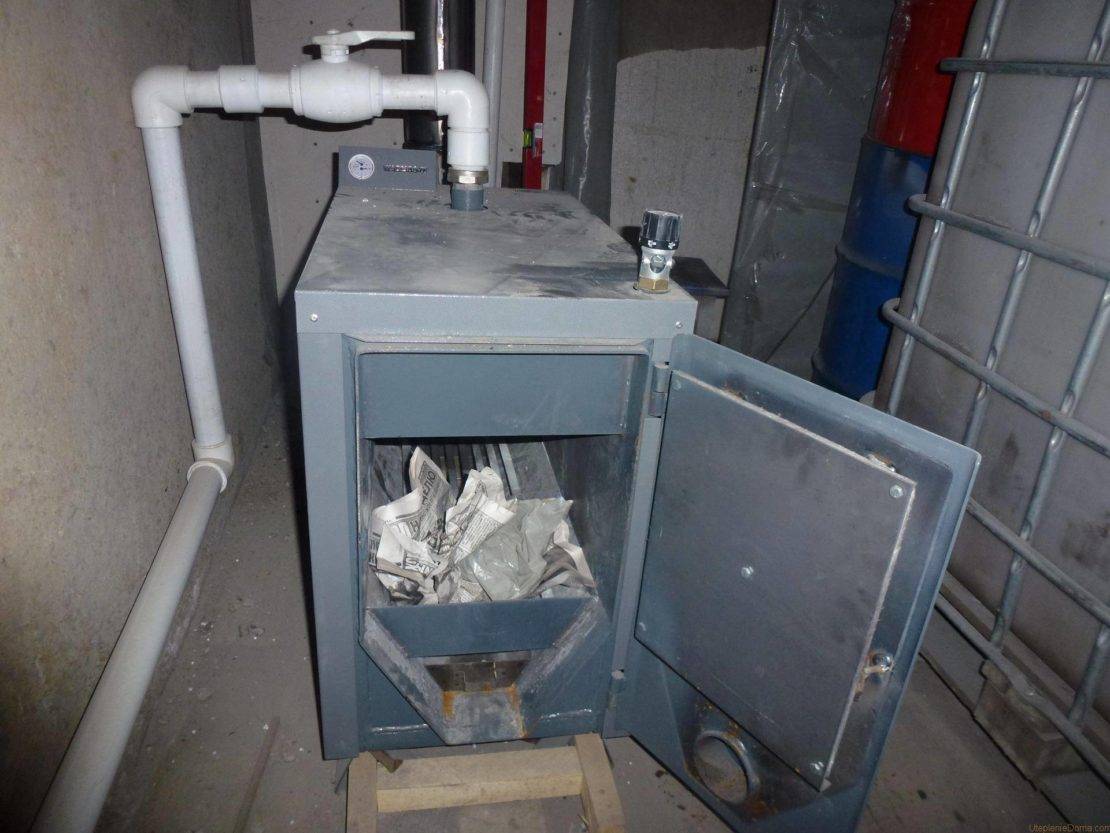

Первая растопка

Очень важно правильно провести первую топку. При этом нельзя использовать большое количество топлива

Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода. При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора.

Регулировка зазора

В процессе топки регулируется зазор в поддувало. Надо найти оптимальный размер, который обеспечит топочную камеру необходимым количеством свежего воздуха (кислорода).

Обязательно обращайте внимание на высоту закладки. Ее верхний край должен располагаться на расстоянии 20 см от внутреннего блина

Это расстояние обеспечит оптимальное сжигание дров или угля. При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу.

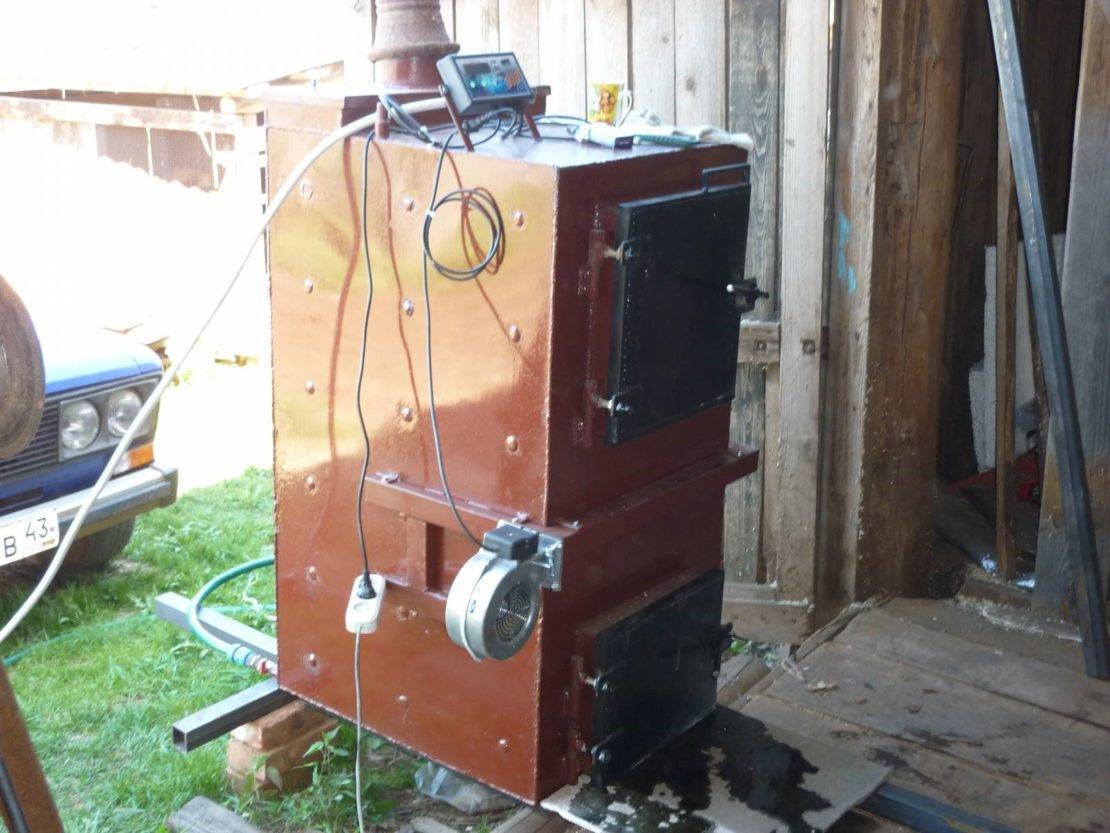

Самодельный котел на дровах

Основой простейшего самодельного отопительного котла на дровах выступает пара отличающихся по диаметру труб, помещенных друг в друга. Внутренняя служит топкой, внешняя – емкостью для воды. Чтобы свести сварочные работы до минимума, лучше всего взять цельную толстостенную трубу значительного диаметра. При этом формы и размеры изделия могут отличаться: на это влияет то, какой именно материал есть под рукой. Нередко сварная топка прямоугольной формы устанавливается в цилиндрическую водяную емкость. Еще один вариант, как сделать котел для водяного отопления – поместить внутрь топки змеевик или теплообменник (трубы в поперечном или продольном порядке).

Что понадобится?

Как было сказано выше, чтобы сварить отопительный агрегат, вы должны быть хорошим сварщиком. Работа на уровне любителя здесь не подойдет.

Инструменты

Что требуется для проведения этой работы. Из инструментов вам понадобятся:

  • электросварочный аппарат;
  • газовый резак;
  • болгарка;
  • молоток;
  • рулетка;
  • маркер или мел.

Материалы

Из материалов:

  • труба бесшовная диаметром 425 мм;
  • труба диаметром 100 мм;
  • труба диаметром 25 мм;
  • металлический лист толщиною 4 мм;
  • два сгона диаметром 25 мм;
  • небольшие петли;
  • уголок 25 мм;
  • арматура диаметром 8 мм.

Проект

Многие новички ищут чертежи котлов в Интернете или специальной технической литературе и уже по ним проводят работу. В принципе, это правильный путь.

Как сделать своими руками котел твердотопливный длительного горения чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

  • подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
  • собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;
  • для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
  • из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
  • распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
  • сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

Схематическое изображение устройства котла, работающего на твердом топливе

  • в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
  • заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Чертеж с размерами для создания твердотопливного котла своими руками

Полезный совет!Чтобы разжечь, изготовленный своими руками, котел твердотопливный длительного горения, чертеж которого был представлен выше, необходимо: снять крышку и поднять регулятор, заполнить котел топливом доверху и облить его горючей жидкостью, все поставить на место и бросить горящую лучину в трубу регулятора. Когда топливо разгорится, снизить поток воздуха до минимума, чтобы оно начало только тлеть. После этого произойдет возгорание пиролизного газа и котел запустится.

Общая информация

В работе всех самодельных котлов отопления реализуется общая идея, подразумевающая передачу высвобожденной энергии сгорающего топлива на теплообменник. Внутри него находится вода, которая после нагревания разносит тепло по всему жилищу.

На продуктивность работы котла напрямую влияет два основных фактора:

Особенности устройства теплообменника. По мере расширения площади теплового контакта топки и бака с водой происходит увеличение интенсивности передачи от сгорающего топлива к воде.

Эффективность сгорания топлива

Очень важно обеспечить подачу кислорода в топку в полном объеме, остерегаясь при этом улетучивания вместе с продуктами горения пиролизного газа. Он несет в себе много тепловой энергии, как и пары жидкого топлива.

Рекомендуется создать такие условия работы самодельного котла отопления, чтобы температура продуктов сгорания была как можно меньшей (это способствует увеличению КПД котла)

Также важно понимать, что небольшая температура в дымоходе будет способствовать долговечности и безопасности эксплуатации всего оборудования. Самые удачные модели самодельных котлов отопления на твердом топливе выдают на выходе температуру, не превышающую +150 градусов.

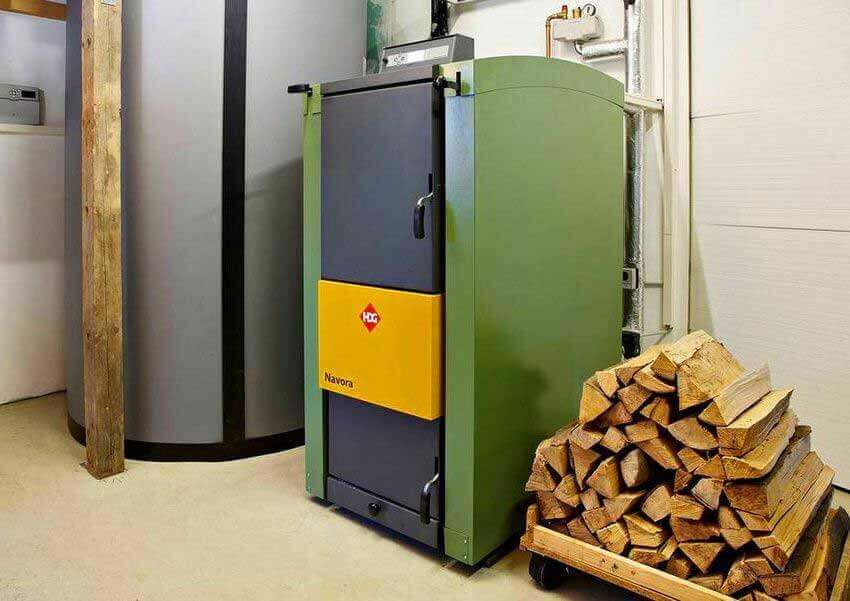

Достоинства и недостатки

Котел отопления на дровах – это отличная альтернатива другим видам отопительного оборудования. Топить электроэнергией дорого, обогрев с помощью солярки или отработки тоже не лишен своих недостатков (хотя есть и преимущества). Поэтому в качестве самого дешевого варианта для организации отопления следует выбрать именно такую конструкцию. Устанавливаем его в котельной, разводим по дому трубы, устанавливаем радиаторы, закидываем в топку дрова и наслаждаемся теплом.

Давайте теперь посмотрим, все ли так хорошо. А начнем мы с того, что опишем достоинства, на фоне которых будут пестреть недостатки. Основные положительные черты:

Дрова – довольно дешевый вид топлива, но весьма прихотливый. Хороший и качественный жар смогут дать только очень сухие и неизъеденные жуками поленья.

Дешевизна отопления – речь идет о том, что топливо для таких котлов стоит совсем недорого

А при наличии возможности его можно насобирать бесплатно в ближайшем лесу – чтобы не иметь проблем с законом, обратите внимание на поваленные деревья, которые станут отличным источником дров;
Не нужно разрешение на установку оборудования – те же газовые котлы нужно подключать к магистрали, оформлять их в контролирующих службах, платить за ежегодное обслуживание. Иными словами, мороки много;
Простота в эксплуатации – нужно только разжечь пламя, а дальше процесс пойдет самостоятельно

Следует лишь не забывать подкидывать все новые порции в ненасытную топку;
Безопасность – в отличие от газового или электрического оборудования, отличаются повышенной безопасностью.

Есть и недостатки:

  • За дровяным котлом необходим постоянный присмотр – нужно контролировать температуру в контуре и подкладывать дрова. Быстрое прогорание дров является ключевым недостатком, но устраняется путем выбора котла с большой камерой сгорания (или пиролизного агрегата);
  • Дороговизна оборудования – конструкция, изготовленная из стойкого к коррозии и тепловым нагрузкам чугуна, будет стоить дорого. В качестве альтернативы можно рассмотреть более дешевые стальные агрегаты, но они не отличаются надежностью и продолжительным сроком службы;
  • Для хранения дров придется соорудить поленницу – она займет очень много места;
  • Трудность автоматизации – проблема решается применением пиролизных дровяных котлов с большими камерами сгорания и системами регулировки интенсивности горения;
  • Своеобразный запах дымка в комнатах – нельзя сказать, что он неприятный, но некоторым людям он не нравится;
  • Необходимость в отдельном вентилируемом помещении под котельную – его не поставишь в общей комнате;
  • Громоздкость – для небольших домиков можно отыскать формат мини, но в большинстве своем они обладают большими размерами. Да и монтируются они только на полу, в то время как отдельные газовые и электрические агрегаты аккуратно располагаются на стенах, не занимая лишнее место.

Таким образом, котлы на дровах обладают и негативными чертами.

Для того чтобы обеспечить полную безопасность, необходимо установить котел на лист негорючего материала.

Виды дровяных котлов

Дровяной котлоагрегат — высокоэффективное нагревательное оборудование, устанавливаемое в качестве источника теплоснабжения в автономных системах с целью поддержки санитарно-гигиенических условий проживания в домах средней и малой площади.

Данные установки снабжены особыми предохранительными компонентами, обеспечивающие безопасность эксплуатации. Агрегаты работают в диапазоне КПД от 70 до 80%.

Модификаций котлов довольно много. Источник фото: remoo.ru

Классификация котлов на твердом топливе:

  1. Классические котлы непосредственного горения. Не обращая внимания на тот факт, что они значительно уступают последним устройствам по продолжительности работы от 1 загрузки, они все же пользуются популярностью благодаря низкой цене.
  2. Котлы верхнего горения обладают цилиндрической формой и оборудованы специализированной телескопичной трубкой для воздуха. В связи с тем, что и процесс горения протекает вверху топочной камеры, новую порцию топлива можно добавить после сгорания предыдущего слоя.
  3. Котлы нижнего горения имеют особенно продуманную и действенную конструкцию шахтных котлоагрегатов с длительным горением нижнего слоя. Это дает возможность, в какой угодно период работы произвести засыпку дров в топку.
  4. Пиролизное устройство – газогенераторный котел на дровах с 2-мя камерами сгорания. В первой проходит первичное горение с дефицитом кислорода, запускающего процесс пиролиза и генерацию газа. Вторая — для полного сгорания синтез-газа. Такая конструкция дает возможность увеличить время функционирования котла на одной заправке дров.
  5. Пеллетные котлы – выпускаются для работы на прессованных либо гранулированных древесных отходах и укомплектованы особым бункером, из которого топливо поступает в камеру сгорания с помощью шнека.

Расходные материалы и инструменты, необходимые для установки самодельного котла

После того, как были проведены все расчеты, можно приступать к монтажу отопительной системы. Для этого понадобятся следующие инструменты и материалы:

  • Стальные трубы;
  • Прут с сечением в 20 мм;
  • Профильные трубы;
  • Центробежный вентилятор;
  • Различные гайки и болты;
  • Лист из стали;
  • Кирпич шамотный.

Самодельные водяные котлы для отопления могут быть исполнены различным образом. Для этого необходимо обладать такими знаниями:

  • Как правильно и точно выбрать место для топки самодельного котла;
  • Как наиболее верно рассчитать рабочие параметры теплообменника;
  • Вычислить наиболее эффективный и оптимальный вариант водоснабжения.

Любой вариант организации отопительной системы, найденный вами, можно усовершенствовать или переделать под свои нужды. Самое главное – это сделать правильный расчет и установить верным образом котел для парового отопления или водяного.

Изготовление твердотопливного котла

Дровяная печь с водяным контуром

Последнее время подобный вид отопления становится всё более популярным в загородном доме. Его использование значительно сэкономит использование горячей воды, а также, если Вы все же решите установить котел у себя дома своими руками. он сможет заменить вам газ в течении достаточно длительного времени .

Систему водяного отопления достаточно просто сделать дома своими руками абсолютно каждому

Не важно. огромный ли у Вас частный дом или небольшая дача, система водяного отопления Вам точно подойдет. Ведь материалы для неё найти достаточно просто, и также большого труда не составит разобраться со схемой и смонтировать все необходимое оборудование

Ведь материалы для неё найти достаточно просто, и также большого труда не составит разобраться со схемой и смонтировать все необходимое оборудование.

В случае если Вы все сделаете правильно, качественно проведете сборку, то по всем расчетам водяные котлы будут работать намного эффективнее, чем газовые. Также с его помощью теплый воздух будет распределяться по помещению наиболее равномерно .

Водяное отопление дачи своими руками

Чтобы осветить весь перечень нюансов и полноту проблематики возьмем самый наихудший из возможных вариантов — из ресурсов есть только вода. Тогда выбор однозначно падет на твердотопливный котел (если своими руками, то печка с гидрообвязкой). Как сделать гидрообвязку своими руками – понадобятся стальные трубки диаметром до 1,75 дюйма, которые необходимо приварить к топке стальной печи. Низ этих трубок свести в одну трубу и то же самое сделать сверху, после чего на оба конца можно тянуть саму систему. Если имеем дело с русской печью, то трубы можно располагать внутри топки в виде змеевика или под плитой для приготовления пищи.

Поскольку электричества нет, то и о циркуляционном насосе говорить не приходится. Естественную циркуляцию высчитываем следующим образом:

весь путь основной трубы (от конца гидрообвязка до ее начала) необходимо сравнить с расстоянием между точками подключения к системе основной трубы – в этом случае получается коэффициент, указывающий на возможный уровень ската трубы, измеряющийся в мм на метр длины (оптимальным считается скат от 1 до 5 мм на метр длины трубы).

Схема водяного отопления дачи

В принципе, количество радиаторов отопления может быть любым (в смысле, что нет четкого регламента ни по количеству самих батарей, ни по количеству секций в них). Важным условием включения радиаторов водяного отопления в систему является их уровневая последовательность и правильная установка. Подключение последовательно должно происходить по тому уровню, на котором пролегает основная труба отопления, а батареи устанавливаются и крепятся на стены по двум основополагающим принципам:

  • все батареи одной системы отопления должны быть закреплены на одном уровне (в некоторых случаях, как наш, допускается небольшое расхождение, но всего лишь в пределах 10-15 мм);
  • каждый отдельный радиатор не должен иметь идеальный уровень по верхнему краю, а висеть на скос в сторону крана «маевского» под тем же углом, что и основная труба системы отопления.

Чтобы естественная циркуляция теплоносителя в системе работала, причем эффективно, нужно вводить в систему расширительный бак, который будет создавать давление в системе и заставлять воду проходить вперед, а не застаиваться на месте. Объем бака в стандартных условиях считается достаточным при соотношении 0,1 к объему всей системы. Но при увеличении количества радиаторов отопления объем системы увеличивается и, соответственно, увеличивается объем расширителя.

В целом необходимый объем расширителя высчитывается, как:

  • 0,5 литра на каждую секцию батареи (чугунной или алюминиевой) или. если говорить о стальных трубных регистрах, то по 0,5 литра на каждый метр длины трубы регистра;
  • естественно, что нужно прибавить к этому значению не менее 25-40%, чтобы наверняка хватило.

Расширительный бак, как движущая основа системы отопления с естественной циркуляцией, врезается в трубу подачи в самой верхней точке – сразу за котлом. Верхняя часть бака имеет отверстие, через которое атмосфера сообщается с теплоносителем для отвода воздуха из системы и выравнивания давления и объема теплоносителя в разное время года. Этим предотвращается возможность завоздушивания системы отопления на даче, собранной собственными руками.

Основное преимущество частного домостроения в том, что здесь может быть достигнута полная независимость от всеобщих коммунальных благ. При этом они всё-таки должны быть, но гораздо качественнее, чем те, что могут предложить коммунальные службы. Самое, наверное, главное, что в своем доме отопительный сезон может начаться тогда, когда пожелает домовладелец и, соответственно, закончиться тогда, когда ему же этого захочется

Важно, конечно, и то, как он будет проходить

Отопительная система не может быть куплена в магазине и установлена дома. Точнее, конечно, все её составляющие в магазине или на рынке, как раз и продаются, но покупать их одним комплектом не получится. Чтобы, сделать отопительную систему частого дома своими руками для начала нужно знать:

  1. Чем дом будет отапливаться.
  2. Какой целесообразно использовать энергоноситель в системе.

Проектирование системы отопления — один из важнейших в коммуникациях частного дома

После этого, нужно будет провести массу расчётов для определения количества радиаторов отопления, а также труб. Все это должно соответствовать друг другу по многим параметрам.

В общем, для начала нужно определиться с тем, какой котел может дом отапливать.

Пошаговая технология изготовления твердотопливного нагревателя

Теперь разберемся, как сделать котел собственноручно. Конечно, сложную высокоэффективную модель твердотопливного агрегата сделать не получится, потому что это можно реализовать только в условиях производственных помещений и при соблюдении технологических параметров. Однако простой котел из трубы своими руками можно собрать. Такой агрегат будет не только отапливать дом, но и удовлетворит потребности в горячем водоснабжении.

Инструменты и материалы

Чтобы собрать водяной котел своими руками, заранее готовят все необходимое для работы:

  • небольшую болгарку со шлифовочным диском и отрезными насадками;
  • сварочный аппарат;
  • защитные очки;
  • молоток;
  • электродрель и набор сверл для работы по металлу;
  • газовые ключи номер 1 и 2;
  • отвертки;
  • набор накидных и рожковых ключей;
  • угольник;
  • пассатижи.

Для изготовления колосников нужна сталь толщиной не менее 0,7 см, а для всех остальных конструкций достаточно стали толщиной не менее 0,5 см.

Нужны материалы:

  • для изготовления каркаса подготавливают стальной уголок с полками 50х50 мм толщиной 5 мм;
  • если решено делать накопительную емкость, то для нее нужна листовая нержавеющая сталь;
  • толстостенные стальные трубы сечением 3,2-5 см необходимы для сборки теплообменника.

В зависимости от конструкции котла могут понадобиться и другие материалы, а также различные приспособления.

Сборка теплообменника и корпуса

В процессе изготовления дровяного котла своими руками особое внимание уделяют корпусу, потому что он выполняет функции топочной камеры и служит основой всего агрегата. Топку лучше делать с двухслойными стенками с песчаной засыпкой между ними. Для повышения жесткости конструкции используют металлический каркас

В передней стенке топки при помощи газового резака или болгарки прорезают два проема: один – под зольник, а второй – для загрузки топлива

Для повышения жесткости конструкции используют металлический каркас. В передней стенке топки при помощи газового резака или болгарки прорезают два проема: один – под зольник, а второй – для загрузки топлива.

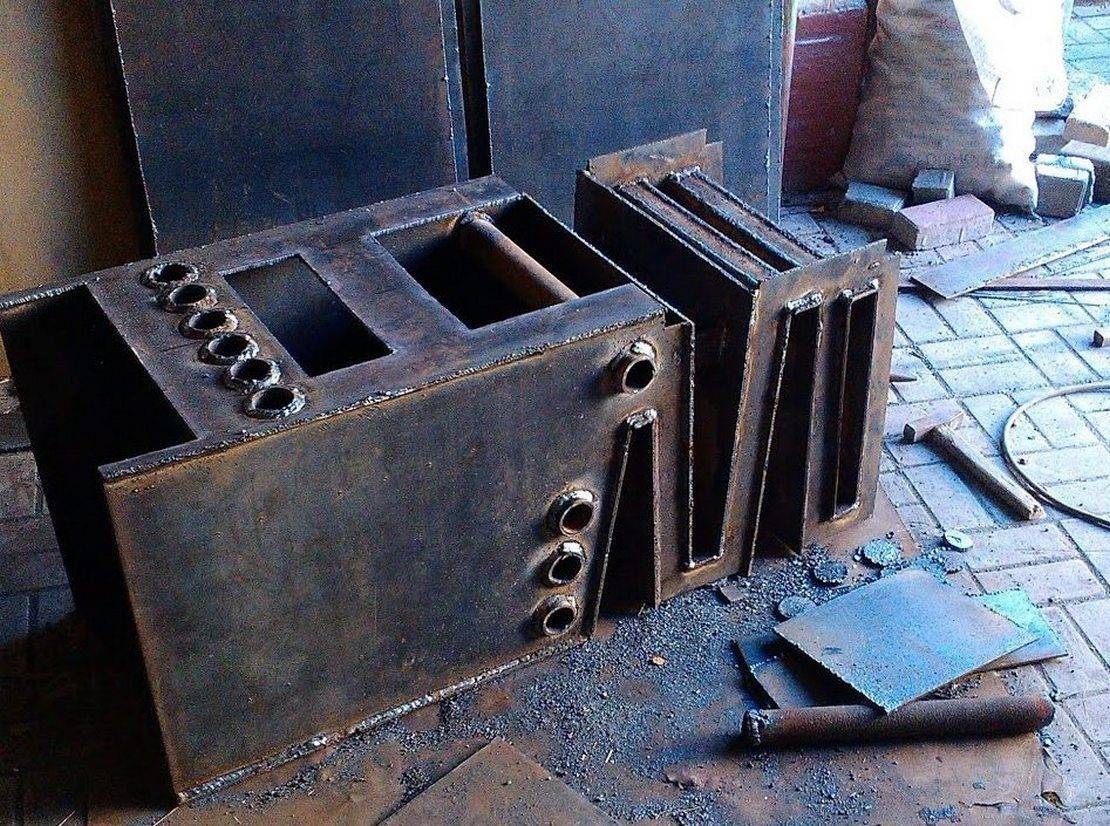

После изготовления топочной камеры начинают сборку теплообменника. Заготовки прямой и полукруглой конфигурации соединяют между собой сваркой для получения змеевика

Важно добиться компактных размеров и максимальной протяженности змеевика для увеличения площади теплообмена

Комплектация конструкции

После изготовления всех составляющих элементов агрегата начинают сборку котла. Лучше это делать сразу на месте установки твердотопливного нагревателя, поскольку габаритную и тяжеловесную конструкцию будет потом сложно транспортировать в котельную.

Обычно агрегат устанавливают на прочное бетонное основание. Причем в процессе изготовления фундамента под котел устанавливают закладные детали с анкерами, к которым впоследствии приваривают агрегат. Сначала на основании закрепляют каркас, а после этого устанавливают наполнение котла и его обшивку. В местах сварных соединений делают фаски, а сами сварные швы очищают от шлаков и шлифуют.

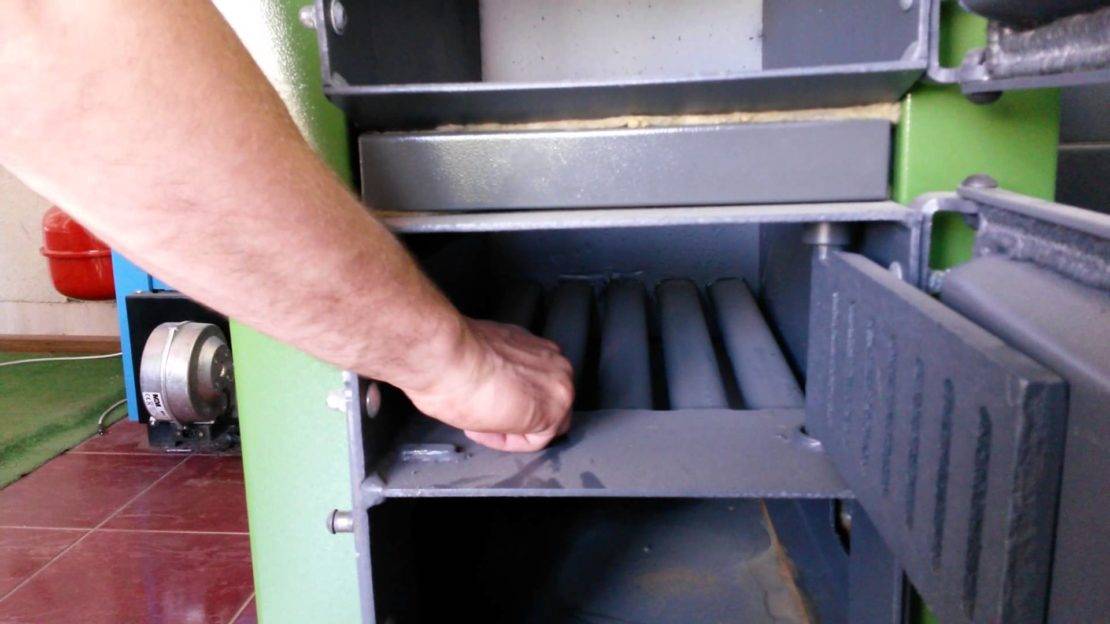

В подготовленный и закрепленный корпус устанавливают колосниковые решетки и теплообменник. Последний элемент посредством сварки подключают к отопительному контуру дома. Для естественной циркуляции теплоносителя змеевик устанавливают с небольшим уклоном. Установку накопительной емкости из нержавейки лучше поручить специалистам, имеющим специальное оборудование. То же самое касается ее изготовления.

После установки всех комплектующих корпус котла нужно окрасить. Два слоя красочного покрытия надежно защитят агрегат от коррозии. Для работы лучше использовать термостойкую краску, а поверхность перед окрашиванием загрунтовать.

По окончании всех монтажных работ самодельный твердотопливный котел нужно опрессовать струей воды под высоким давлением. Если в процессе опрессовки появилась течь, то это место нужно дополнительно заварить, а затем провести тестирование водой еще раз. Только после этого переходят к пусконаладочным работам.

Самодельный котел в процессе эксплуатации нужно периодически очищать от золы, собирающейся в топке, а также прочищать дымоход. В принципе, вся конструкция может похвастаться долговечностью, надежностью и простой использования.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
