Разгонный участок дымовой трубы
В случае с использованием разгонного участка, подключение твердотопливного котла к дымоходу может производиться вертикально или горизонтально. Сразу после начального короткого патрубка или тройника будет идти не менее 1 метра разгонной вертикальной трубы. Она служит для того, чтобы «запускать» тягу. Далее вы можете уже устанавливать горизонтальные участки и ответвления, но не более 0,5 метра в длину.
Если на выходе из котла или печи установить сразу длинный горизонтальный участок до 0,5 метра в длину без предварительного «разгона», то можно на небольших диаметрах дымовой трубы (95-120мм) получить недостаточную тягу. К чему это приведет – писалось выше.
Вообще, расчет дымохода для твердотопливного котла производится инженерами завода на стадии проектирования котлового оборудования. А нам, как пользователям, остается только следовать заводским рекомендациям.
Особенности выбора размера устройства
В технических документах, которые входят в комплект с дымоходом, обязательно указывают его диаметр.
Данный параметр обозначают как 2 цифры, которые записываются через дробь. Первое значение показывает диаметр внутренней трубы, а второе — внешней.
Выбрать нужный размер не составляет труда. Он должен быть указан в паспорте котла, который планируется соединить с дымоходом.
При этом важным параметром в данном случае является не только диаметр системы
Обязательно следует принимать во внимание и ее длину. Этот показатель обозначают как сумму длин всех зон дымоотвода
Этот параметр обладает определенными ограничениями, которые отмечаются в монтажной инструкции. Его измеряют в метрах.
Все ключевые нюансы обязательно присутствуют в таблице подбора. Ее прикладывают к технической документации оборудования, используемого для отопления.
Преимущества и недостатки коаксиальных дымоходов
Подобные системы подачи воздуха и отвода продуктов сгорания в настоящее время прибрели широчайшую популярность. Это легко объясняется массой преимуществ такой схемы:
Прежде всего, преимуществом является то, что воздух, необходимый для сгорания «голубого топлива» берется не из помещения, а с улицы. Это обстоятельство намного упрощает организацию общей вентиляции – не требуется расчетов по дополнительному притоку, нет нужды прибегать к частым проветриваниям или организации иных путей поступления воздуха с улицы
В особенности это важно для тех случаев, когда котел устанавливается в «жилой зоне» дома или в квартире, например, на кухне. В морозную погоду не будет ненужного притока холода в помещения
Продукты сгорания в принципе не могут попасть в помещение – они сразу из закрытой камеры отводятся на улицу. Воздух, забранный с улицы, получает весьма ощутимый нагрев от внутренней трубы, по которой встречным потоком идут отработанные продукты
А это важно для равномерного и полноценного сгорания газа, для максимальной эффективности работы котла. Кроме того, полное сгорание газа обеспечивает минимальной выброс атмосферу способных вызвать ее загрязнение веществ
А продукты сгорания, напротив, эффективно охлаждаются, что существенно повышает пожаробезопасность системы. Резко снижается вероятность возгорания частичек сажи, которые могут со временем накапливаться в трубе. Да и на выходе газы уже не имеют опасной температуры. Внешняя поверхность коаксиальной трубы не нагревается до слишком высоких температур. А это – большой «плюс» в том плане, что существенно снижаются требования по организации безопасной проходки через стены (перекрытия, кровлю). Ни один другой тип дымохода, в том числе – и сэндвич трубы, такой «вольности» не допускает.
Даже через деревянную стену можно проложить коаксиальный дымоход, не вырезая для этого огромного окна под пожаробезопасную проходку.
- Установка коаксиальной системы отвода продуктов сгорания не будет сопряжена с масштабными строительными и монтажными работами, как это обычно случается при установке «классических» вертикальных дымоходов.
- Сам монтаж — достаточно прост и интуитивно понятен. Любой комплект всегда сопровождается подробной инструкцией. Так что провести работы по установке во многих случаях вполне можно и самостоятельно.
- В продаже представлен широкий ассортимент комплектов коаксиальных дымоходов, и потому имеется возможность подобрать нужную систему к котлу определенной модели. Как правило, она и приобретается сразу же вместе с отопительным оборудованием. А к любой системе в ассортименте предлагаются необходимые доборные детали – тройники, отводы на 90 или 45 градусов, сборники конденсата, ревизионные камеры, манжеты, хомуты, крепеж и т.п. То есть с комплектованием проблем не возникает.
Главным недостатком коаксиальных дымоходов является обильное образование конденсата, что неизбежно на границе выраженно горячего и холодного потоков газов. И как следствие – намерзание льда у оголовка в сильные морозы. А это, в свою очередь, чревато выходом из строя не только самой системы отвода продуктов сгорания, но и даже отопительного агрегата.
В сильные морозы, несмотря на весьма горячий выхлоп, на трубе коаксиального дымохода могут образовываться наросты льда. С этим явлением необходимо бороться, чтобы не «угробить» всю систему.
Часто такой недостаток списывают на то, что изначально коаксиальные дымоходы разрабатывались для европейских стран с куда более щадящими, нежели в России, климатическими условиями. Стремясь повысить КПД котлов, конструкторы старались до минимума снизить возможный диаметр внутренней трубы для отвода газов, что вело к смещению точки росы внутрь воздуховодного канала и обильному намерзанию выпавшего конденсата.
Дополнительное утепление наружного отрезка внешней трубы коаксиального дымохода – простое и эффективное средство борьбы с его обледенением.
Вторым, но очень условным недостатком, называют высокую стоимость качественных коаксиальных дымоходов. Но здесь есть с чем поспорить. Во-первых, цена все равно на фоне общих затрат на отопительную систему не выглядит пугающей. А во-вторых, если присовокупить немалую экономию на строительных и монтажных работах – то о стоимости вообще становится смешно говорить. И это еще без учета остальных достоинств коаксиальной системы.
Преимущества и недостатки коаксиальных дымоходов
Подобные системы подачи воздуха и отвода продуктов сгорания в настоящее время прибрели широчайшую популярность. Это легко объясняется массой преимуществ такой схемы:
Прежде всего, преимуществом является то, что воздух, необходимый для сгорания «голубого топлива» берется не из помещения, а с улицы. Это обстоятельство намного упрощает организацию общей вентиляции – не требуется расчетов по дополнительному притоку, нет нужды прибегать к частым проветриваниям или организации иных путей поступления воздуха с улицы
В особенности это важно для тех случаев, когда котел устанавливается в «жилой зоне» дома или в квартире, например, на кухне. В морозную погоду не будет ненужного притока холода в помещения.
Продукты сгорания в принципе не могут попасть в помещение – они сразу из закрытой камеры отводятся на улицу.
Воздух, забранный с улицы, получает весьма ощутимый нагрев от внутренней трубы, по которой встречным потоком идут отработанные продукты
А это важно для равномерного и полноценного сгорания газа, для максимальной эффективности работы котла. Кроме того, полное сгорание газа обеспечивает минимальной выброс атмосферу способных вызвать ее загрязнение веществ. А продукты сгорания, напротив, эффективно охлаждаются, что существенно повышает пожаробезопасность системы. Резко снижается вероятность возгорания частичек сажи, которые могут со временем накапливаться в трубе. Да и на выходе газы уже не имеют опасной температуры.
Внешняя поверхность коаксиальной трубы не нагревается до слишком высоких температур. А это – большой «плюс» в том плане, что существенно снижаются требования по организации безопасной проходки через стены (перекрытия, кровлю). Ни один другой тип дымохода, в том числе – и сэндвич трубы, такой «вольности» не допускает.
Даже через деревянную стену можно проложить коаксиальный дымоход, не вырезая для этого огромного окна под пожаробезопасную проходку.
- Установка коаксиальной системы отвода продуктов сгорания не будет сопряжена с масштабными строительными и монтажными работами, как это обычно случается при установке «классических» вертикальных дымоходов.
- Сам монтаж — достаточно прост и интуитивно понятен. Любой комплект всегда сопровождается подробной инструкцией. Так что провести работы по установке во многих случаях вполне можно и самостоятельно.
- В продаже представлен широкий ассортимент комплектов коаксиальных дымоходов, и потому имеется возможность подобрать нужную систему к котлу определенной модели. Как правило, она и приобретается сразу же вместе с отопительным оборудованием. А к любой системе в ассортименте предлагаются необходимые доборные детали – тройники, отводы на 90 или 45 градусов, сборники конденсата, ревизионные камеры, манжеты, хомуты, крепеж и т.п. То есть с комплектованием проблем не возникает.
Главным недостатком коаксиальных дымоходов является обильное образование конденсата, что неизбежно на границе выраженно горячего и холодного потоков газов. И как следствие – намерзание льда у оголовка в сильные морозы. А это, в свою очередь, чревато выходом из строя не только самой системы отвода продуктов сгорания, но и даже отопительного агрегата.
В сильные морозы, несмотря на весьма горячий выхлоп, на трубе коаксиального дымохода могут образовываться наросты льда. С этим явлением необходимо бороться, чтобы не «угробить» всю систему.
Часто такой недостаток списывают на то, что изначально коаксиальные дымоходы разрабатывались для европейских стран с куда более щадящими, нежели в России, климатическими условиями. Стремясь повысить КПД котлов, конструкторы старались до минимума снизить возможный диаметр внутренней трубы для отвода газов, что вело к смещению точки росы внутрь воздуховодного канала и обильному намерзанию выпавшего конденсата.
Дополнительное утепление наружного отрезка внешней трубы коаксиального дымохода – простое и эффективное средство борьбы с его обледенением.
Вторым, но очень условным недостатком, называют высокую стоимость качественных коаксиальных дымоходов. Но здесь есть с чем поспорить. Во-первых, цена все равно на фоне общих затрат на отопительную систему не выглядит пугающей. А во-вторых, если присовокупить немалую экономию на строительных и монтажных работах – то о стоимости вообще становится смешно говорить. И это еще без учета остальных достоинств коаксиальной системы.
Утепление дымохода
Промерзание и обледенение оголовка коаксиального дымохода связано с попадание конденсата в воздухозаборный канал. Чтобы предотвратить попадание влаги, следует проверить уклон коаксиальной трубы относительно топочной камеры. Если угол уклона составляет не менее 3о, то промерзание оголовка будет происходить только температуре ниже -15 оС.
Основные ошибки при монтаже дымохода связаны с неправильным наклоном горизонтальных участков
Дополнительно на оголовок можно установить специальный элемент, который удлиняет внутренний канал на 10–40 см относительно трубы большего диаметра. Кроме этого, в нижней части внешней трубы можно просверлить несколько отверстий. Это позволит осуществлять забор воздуха даже при частичном промерзании оголовка.
При недостаточном уклоне обмерзание устранить не удастся, так как конденсат будет стекать не в сторону топочной камеры, а наоборот — в сторону выходного отверстия, что приведёт к образованию обледенения и сосулек на конце трубы. Утепление путём обшивки теплоизолирующим материалом с внешней стороны трубы не поможет.
Нормативные требования к установке коаксиального дымохода
Государственные нормы и правила установки коаксиального дымохода для газового отопительного котла с закрытой камерой сгорания, изложены в СНиП 42-01-2002 (СП 62.13330). Проектные, расчетные и монтажные работы, осуществляются в согласии с нормативными документами. Несоблюдение рекомендаций приводит к отказу Газовой службы на ввод системы отопления в эксплуатацию.
Нормативами регламентируется расстояние от коаксиального дымохода до окна, дверных проемов, близлежащих зданий. Указываются минимальные требования, связанные с изготовлением противопожарных рассечек и других норм безопасности. В частности, в СНиП оговаривается:
- Расположение коаксиального дымохода на фасаде – оголовок размещают не ниже двух метров от уровня грунта. Размер отверстия в стене должен превышать диаметр коаксиальной трубы на 1 см, в случае прохождения кирпичной, на 5 см для деревянной стены.

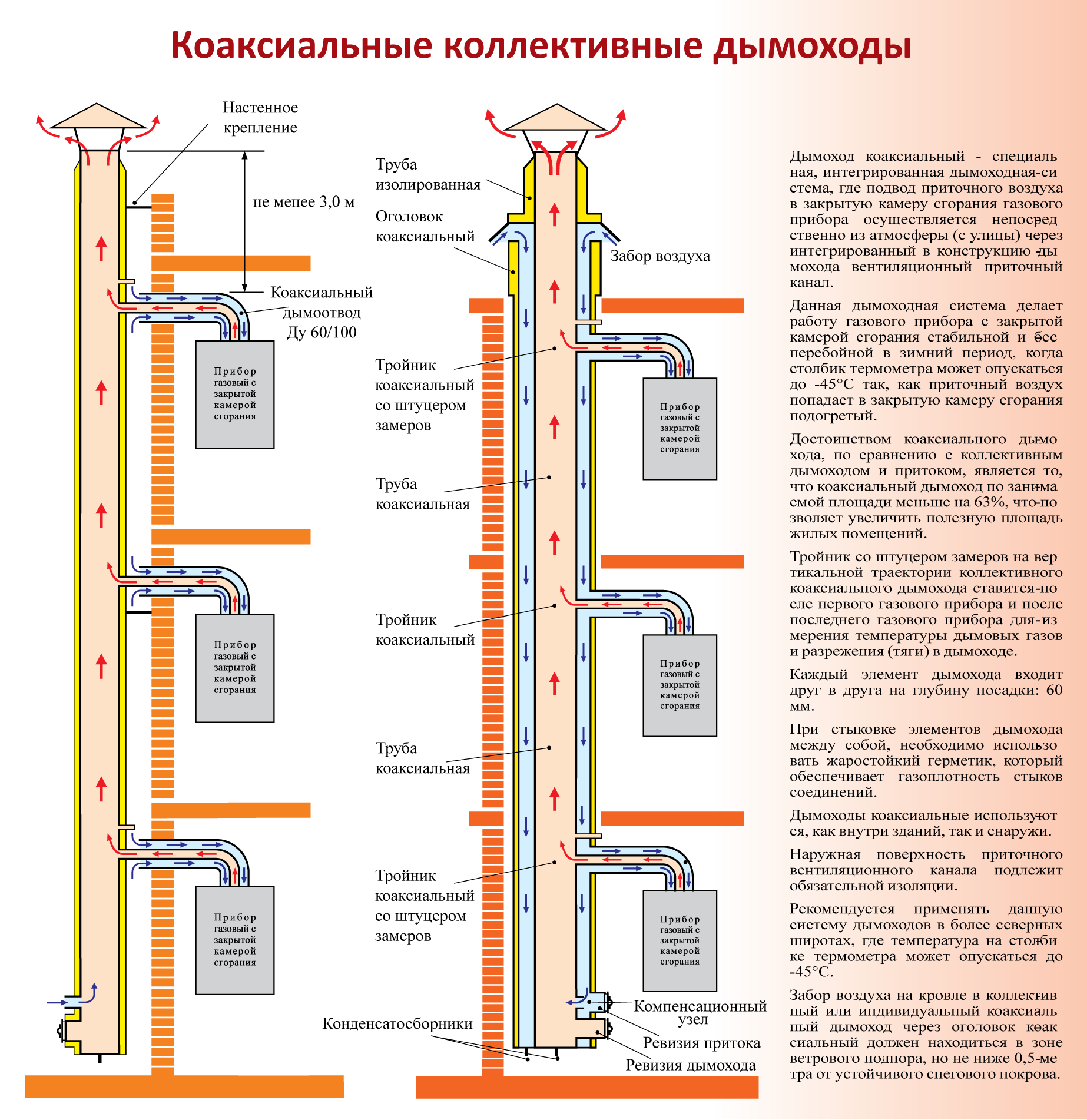

Применение коаксиальных дымоходов в многоэтажных жилых домах – нормы разрешают устанавливать трубы данного типа, при соблюдении следующих условий. Минимальное расстояние до оконных и дверных проемов, расположенных на одном уровне, не менее 0,5 м. До окна, расположенного над дымоходной трубой, не менее 1 м.Опасность отравления продуктами сгорания, выводимыми через коаксиальную трубу, в случае применения конденсационного котла, отсутствует. При условии грамотного монтажа системы, влияние отводимых дымовых газов на жителей верхних этажей незначительно. Нарушения в процессе установки, приводят к выпадению конденсата на окнах соседей.
Противопожарные нормы и требования безопасности. Величина зазора между деревянной стеной и коаксиальным дымоходом 5 см. Минимальный зазор обусловливается тем, что в процессе работы поверхность наружного контура трубы практически не нагревается. Необходимо устанавливать негорючие материалы между коаксиальной трубой и стеной из дерева. Оптимально использовать базальтовый утеплитель.Регламентируемое расстояние от коаксиального дымохода, относительно окон и дверей соседних домов и других построек, не менее 1,5 м. Участок не должны преграждать стены, столбы деревья и т.д. Выведение продуктов горения от конденсационного котла в обычный дымоход, вместо коаксиального, запрещается.
Коаксиальный дымоход может быть, как горизонтальным, так и вертикальным. Установка коллективной системы дымоотведения проводится только после получения разрешения газовой службой. Не допускается подключения в одну сеть котлов с принудительным и естественным отводом продуктов сгорания.
Горизонтальный участок – прокладка двухканального дымохода через смежное нежилое помещение допускается, только если длина трубы не превышает 3 метров. В турбированных моделях, с наличием функции принудительного отведения продуктов сгорания, допускается увеличить горизонтальный участок до 5 м.
Ограничения на вывод через фасад. Необходимо тщательно соблюдать запрет на стекание конденсата на землю. Трубу устанавливают под уклоном к котлу. Если присутствует конденсатоотводчик, допускается сделать уклон выходного патрубка к грунту, для отвода дождевой воды. При коллективном подключении потребуется согласовать утилизацию скопившегося конденсата, в органах санэпиднадзора.
Нормы монтажа – коаксиальный дымоход должен выступать от стены на расстояние не менее 30 см. Для турбированных котлов, с участком дымохода около 1 м, обязательно устанавливается суживающая диафрагма – узел, компенсирующий недостаточную длину дымохода. Диафрагма в коаксиальном дымоходе нужна для ограничения поступления воздуха в закрытую камеру сгорания. Турбированные котлы рассчитаны на использование дымохода длиной 5 м. Диафрагма нивелирует разницу.
Обслуживание коаксиальной трубы – ежегодно проводится обслуживание системы, в начале и конце отопительного сезона. Удаляется скопившийся конденсат, проверяется герметичность стыков и отсутствие прогорания в конструкции.
Требования относительно безопасной эксплуатации коаксиальных дымоходных систем могут меняться, поэтому, перед приобретением и монтажом, следует получить консультацию специалиста.
Принцип работы коаксиального дымохода
Устройство имеет двухканальную циркулирующую систему, по которой производится одновременно подача воздушных масс к котлу и вывод топливных продуктов сгорания. Используется дымоотвод такого типа обычно для турбированных или конденсационных отопительных приборов имеющих естественное или принудительное отведение сжигаемых газов.
Принцип действия коаксиального дымохода достаточно простой:
- продукты сгорания проходят по внутренней трубе, нагревая ее;
- воздух, который поступает через наружный канал, прогревается от соприкосновения с выводящим продукты сгорания отводом;
- в топливную камеру поступают уже теплые воздушные массы, способствуя полноценному сгоранию топлива;
- холодный поток воздуха, проходящий по наружному каналу, не позволяет системе перегреться.
Как выглядит коаксиальный дымоход для котла Вследствие такого процесса значительно увеличивается коэффициент полезного действия системы обогрева, и повышается пожаробезопасность всего устройства. Наличие приспособления для сбора конденсата ограждает от попадания влаги в котел, а усыновленный сверху системы наконечник защищает от попадания осадков в каналы.
При установке дымоотводов коаксиального типа для газового котла учитываются такие параметры:
- мощность отопительного агрегата;
- уровень теплоизоляции в помещении;
- средний показатель месячной температуры воздуха снаружи здания;
- вид используемого топлива;
- общие показатели котла.
Такие факторы берутся во внимание при подборе размера труб для монтажа дымоотвода
Монтаж оборудования
Как мы уже отметили выше, монтаж и установка коаксиальных труб для газового котла отличается от того, что мы привыкли видеть. Особенная конструкция коаксиальных отводов добавляет требований, которые серьезно осложняют монтаж.
Теперь нужно думать не только о том, как проложить трубу по простейшей схеме. А это не так легко, особенно если вывод предполагается организовывать из квартиры в многоквартирном доме.
Нужно еще и соблюсти все требования, игнорирование которых чревато серьезными осложнениями в будущем.
Основные требования
Перед тем как рассмотреть весь монтаж от начала и до конца, обратимся к этим самым требованиям. Они очень важны и не без причины.
Базовые требования, по которым проводится монтаж коаксиальных труб размерами 100/60 мм:
- монтаж трубы выполняют так, чтобы она подвешивала с уклоном примерно в 3 градуса;
- Вывод коаксиального дымохода нельзя устанавливать ближе, чем на расстоянии 1.5 метра от земли и 0.6 метра от окна;
- Монтаж всех составляющих (а коаксиальный дымоход полностью разборный) выполняется только с применением . Никакой самодеятельности, иначе быть беде;
- Если трубу надо удлинить или дополнительно растянуть – пользуемся герметиками и мастиками для коаксиальных выводов. Покупать их лучше у производителей, они часто обеспечивают своих покупателей не только непосредственной продукцией, но также и всеми материалами, необходимыми для ее обслуживания.
Все эти требования надо соблюдать неукоснительно. В особенности это касается пунктов, что отвечают за непосредственное расположение труб.
Процесс установки
Рассмотрим установку трубы на примере монтажа под котел Бакси. На самом деле выбрать можно любой котел, они практически всегда имеют идентичную конструкцию.
В качестве рабочего коаксиального дымохода возьмем самый распространенный в наших краях вариант трубу 100/60 мм. Где 100 мм – диаметр внешней трубы для образования тяги, а 60 мм – это диаметр внутренней трубы осуществляющий непосредственный отвод продуктов горения.
Этапы работы:
- Готовим все оборудование.
- Планируем путь прокладывания труб.
- Сверлим отверстия в мешающих нам конструкциях. Диаметр подбираем по внешней трубе дымохода, добавляя к ней еще 10 мм для крепежей. Если труба у нас имеет диаметр 100 мм, тогда отверстие надо сверлить диаметром 110-115мм.
- Подключаем основу к выводу от котла. Чаще всего этот вывод находится на верхней его панели.
- Устанавливаем первую часть трубы, закрепляем ее и фитингами.
- Продолжаем прокладывать коаксиальный дымоход с соблюдением всех требований.
- Герметизируем стыки труб.
- Тестируем работу системы.
Как видите, ничего сложного в этом процессе нет.
Монтаж коаксиального дымохода (видео)
Старайтесь скреплять все части труб как можно качественнее. Чем качественнее будут стыки, тем меньше проблем появится в будущем.
При необходимости добавляйте фитинги к конструкции, но только там, где они действительно нужны. На каждые три метра трубы разрешается установить максимум 3 фитинга или два колена. Но это отметка граничной черты. Желательно уменьшить их количество до минимальных показателей.
Следите за тем, чтобы оси наружной и внутренней трубы были параллельны друг другу и никогда не смещались. Смещение, конечно, может произойти, но только со временем. В процессе же монтажа все должно быть идеально.
Приближаются холода. Все больше людей старается выполнить систему отопления в своих домах. Самый лучший вариант в такой ситуации – это отопительный котел. Если же установить электрическое устройство, то проблем никаких не предвидится. Агрегат будет преобразовывать электрическую энергию в тепловую. Но если же принято решение установить газовый котел, то нужно позаботиться о том, чтобы от него правильно была смонтирована система отведения продуктов сгорания.
Также нужно позаботиться о том, чтобы к котлу подавался нужный объем кислорода. Как правило, в таком случае устанавливается коаксиальная труба. Она сможет обеспечить работоспособность газового котла с камерой сгорания закрытого типа. Обычно коаксиальная труба сразу же продается вместе с котлом.
Котлы с закрытой камерой сгорания можно устанавливать в любом помещении. Оборудование не требует специальных вытяжек, через которые будут выходить продукты сгорания. Единственное условие – наличие коаксиальной трубы.

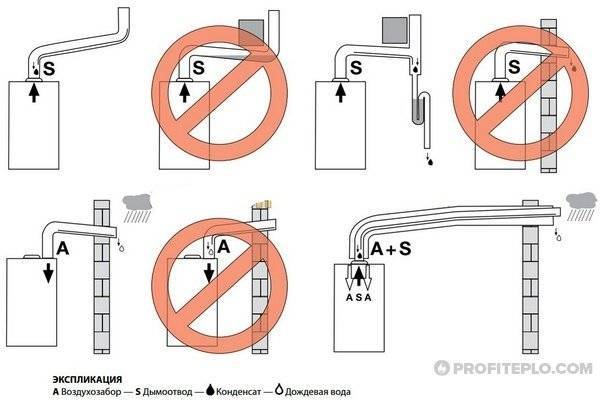

Распространенные ошибки монтажа
Если труба коаксиального дымохода устанавливается непрофессионалом, есть риск нарушить технологию, а неправильный монтаж приводит к проблемам в эксплуатации котла и дымоотвода. Рекомендуется весь комплекс работ доверить лицензированным специалистам.
Ошибки при монтаже
К наиболее распространенным ошибкам относится:
Неправильные расчеты допустимой длины трубы. Чем длиннее канал, по которому движутся дымовые газы, тем сильнее они остывают и на выходе уже не могут нагревать входящий воздух. При этом повышается количество конденсата и в морозные дни он намерзает на стенках оголовка, образует сосульки. Это оборачивается снижением тяги, ухудшением работы котла и может привести к попаданию угарного газа в помещение, если выходной канал трубы будет полностью закупорен.
Недостаточный уклон длинной горизонтальной трубы. Если уклон в сторону сборника конденсата на длинной трубе недостаточен, выше риск его замерзания на оголовке.
Отсутствие сборника конденсата на длинной горизонтальной или на вертикальной трубе
Если дымоход, проходящий через стену, короткий, дымовые газы не успевают остыть настолько, чтобы сконденсировалась влага, а при большой длине трубы важно предусмотреть монтаж тройника со сборником влаги, иначе она будет попадать в камеру сгорания котла, снижая КПД агрегата.
Несоблюдение норм пожарной безопасности при монтаже дымохода через деревянные конструкции. Оголовок трубы должен располагаться не ближе 60 см от деревянной стены.
Отсутствие антиобледенителя, диафрагмы ветрозащиты у горизонтального дымохода.
Коаксиальный дымоход для настенных газовых котлов обеспечит оптимальный режим функционирования отопительного агрегата и прослужит долгий срок только при условии правильной установки, использования только штатных элементов системы и специального защитного оборудования.
Видео по теме:
Требования к установке коаксиального дымохода
Перед началом монтажа приоритетным является выбор места расположения. Конструкция должна устанавливаться вместе с котлом.
Учтите данные параметры:
- расстояние от дымохода до земли должно быть не меньше 1 м (лучше 1,5);
- удлинять дымоход можно используя не более двух колен, так чтобы метраж приравнивался к 3 м;
- диаметр отверстия в стене колеблется: 11-12,5 см;
- труба выводится под углом в три градуса для удаления конденсата;
- выходное отверстие – не менее 0,6 м от окна.
Подготовка к монтажу
Следует учесть также меры безопасности:
- Исключить соприкосновение с другими предметами.
- Удалить или защитить от участка расположения трубы легковоспламеняющиеся детали и вещества.
- Учесть термоизоляцию стен.
Монтаж вертикальной коаксиальной системы
Установку дымохода вертикально или под наклоном применяют, если нет возможности вывести трубы непосредственно через стену либо не соблюдается необходимое расстояние:
- Коаксиальную трубу подсоединяют к выходному отверстию (горловине) котла. Соединительным элементом является хомут.
- Участок крепления фиксируют болтами по обеим сторонам.
- После собирают дымоход. Соединительными элементами служат хомуты.
- Монтируют декоративные элементы.

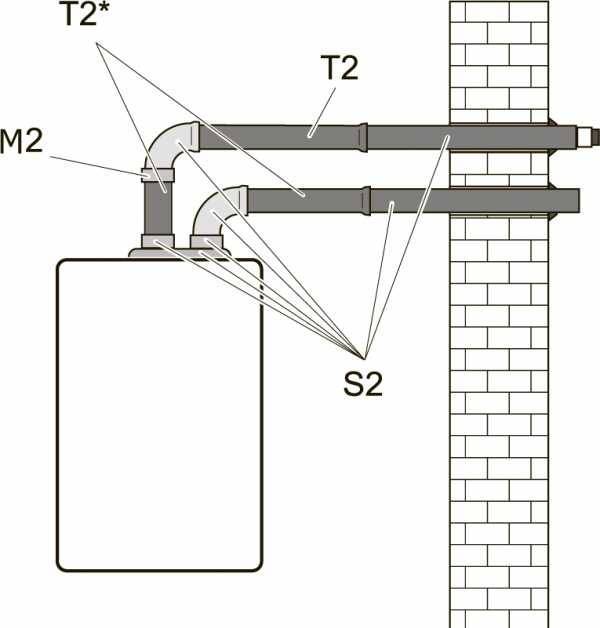

Установка горизонтальной коаксиальной трубы
Монтаж установки в горизонтальном направлении применяют при наличии циркуляционной системы в котле:
- Коаксиальную трубу подсоединяют к выходному отверстию (горловине) котла. Соединительным элементом является хомут.
- Участок крепления фиксируют болтами по обеим сторонам.
- Осуществляют сборку дымохода. Соединительными элементами служат хомуты, поворотные колена.
- В процессе соблюдают уклон изделия.
- Устанавливают декоративные накладки.
Утепление коаксиальной трубы
Существует проблема замерзания коаксиальной трубы. Но в решении вопроса не предусмотрено обычное утепление, потому как дымоход подвержен высоким температурам.
Юлия Петриченко, эксперт
Коаксиальные трубы являются безопасным и эффективным методом отвода продуктов сгорания. Дымоход позволяет установить настенный или напольный теплогенератор, без больших финансовых затрат исключающий переоборудование помещения. Экологичность и высокие показатели КПД отмечены различными специалистами.
