Характеристики котлов для теплого водяного пола

Лучшие нагревательные маты

ERGERT MAT EXTRA-150

Данный нагревательный мат отличается от аналогичных вариантов повышенной надежностью, что обеспечивается применением двужильного нагревательного кабеля, который, в свою очередь, обладает высокотемпературной тефлоновой изоляцией и сплошным экранированием жил, греющих и токопроводящих.

Основа, в которой закреплен кабель, является самоклеящейся и представляет собой стеклосетку.

В комплекте идет гофротрубка с заглушкой для установки датчика температуры.

Цена зависит от площади покрытия. Стоимость за мат размером 0,5х1,0 м составляет 5410 рублей. О доступных размерах и стоимости информацию можно найти на сайте официального производителя продукции.

ERGERT MAT EXTRA-150
Достоинства:

• Внешняя и внутренняя высокотемпературная изоляция является максимально возможной (фторпласт PTFE 270°C);
• Толщина мата минимальна — 2,5 мм;
• Сплошной бронированный, плетенный экран обеспечивает защиту от механических повреждений и разрыва;
• Производитель дает гарантию 50 лет.

Недостатки:

Высокая стоимость.

DEVI DEVIheat 150S (DSVF-150)

Модель представляет собой синтетическую сетку, на которой с определенным шагом закреплен одножильный кабель. Экранированный кабель имеет сечение 2,5 мм. Рекомендуется установка под плитку или ламинат в слой клея. Применяется для отопления проходных помещений: ванных комнат, прихожих, балконов.

Стоимость: от 4570 руб.

DEVI DEVIheat 150S (DSVF-150)
Достоинства:

практически не изменяет высоту пола.

Недостатки:

• создает электромагнитное излучение;
• необходимо заранее продумывать расположение нагревательного мата, т.к. второй конец нужно возвращать к началу укладки для подключения терморегулятора.

Теплолюкс Mini MH200-1.4

Нагревательный мат, в основе которого лежит одножильный экранированный кабель. Идеальное решение для укладки под плитку. Произведено в России.

Стоимость: от 3110 руб.

Теплолюкс Mini MH200-1.4
Достоинства:

• возможен монтаж на различную основу пола;
• не требует заливки стяжки.

Недостатки:

создает электромагнитное поле.

Electrolux EEM 2-150-0.5

Теплый пол от Electrolux представляет собой двужильный кабель, зафиксированный на текстильной основе. Толщина мата составляет 3,9 мм. Прекрасно подходит для жилых комнат, ванной. Гарантийный срок эксплуатации 20 лет. Родина бренда – Швеция.

Стоимость: от 1990 руб.

Electrolux EEM 2-150-0.5
Достоинства:

• может использоваться во влажных помещениях;
• двойная изоляция жил кабеля выдерживает до 4000 В пробивного напряжения;
• электромагнитное излучение ниже минимально допустимых норм в несколько раз;
• срок службы: 50 лет.

Недостатки:

не выявлено.

Warmstad WSM-300-2.0

Нагревательный мат толщиной 4 мм. В основе лежит двужильный экранированный греющий кабель с одним холодным концом, что в значительной степени облегчает укладку в сравнении с одножильными моделями. Подходит для укладки под плитку, ламинат и другое напольное покрытие. Гарантийный срок – 25 лет. Производитель – Россия.

Стоимость: от 1750 руб.

Warmstad WSM-300-2.0
Достоинства:

• оптимальное соотношение цены и качества;
• может применяться для обогрева любых помещений.

Недостатки:

не выявлено.

TEPLOCOM МНД-5,0

Нагревательный мат состоит из тонкого двухжильного кабеля, уложенного на сетке из стекловолокна. Двойной экран не только защищает от повреждений электрическим током, но и дает распространяться электромагнитному излучению. Допустима укладка в цементно-песчаную стяжку толщиной 2 см или в слой плиточного клея. Гарантийный срок использования: 16 лет. Произведен в России.

Стоимость: от 4080 руб.

TEPLOCOM МНД-5,0
Достоинства:

• рекомендован для применения в помещениях, в которых постоянно находятся люди;
• недорогой.

Недостатки:

гарантийный срок службы меньше, чем у остальных моделей.

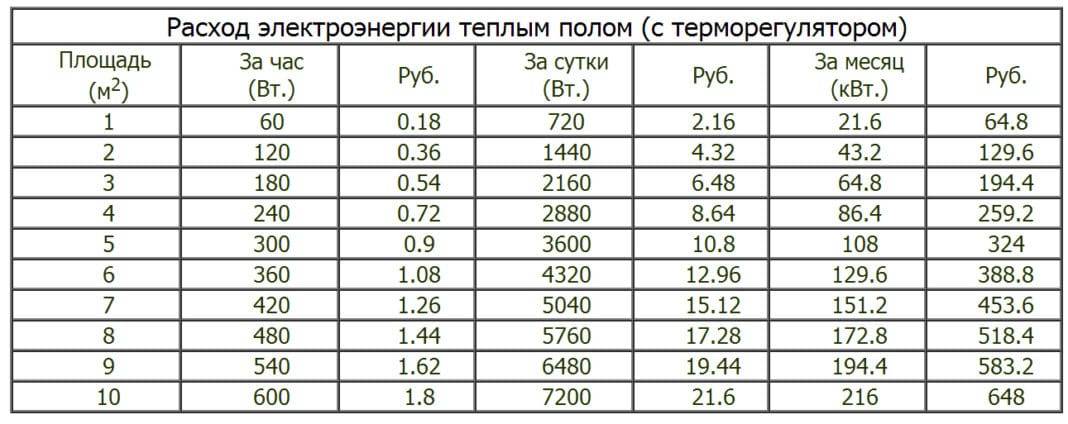

Сравнение технических характеристик, рассмотренных моделей нагревательных матов

Модель	Размер, см	Потребляемая мощность, Вт	Удельная мощность, Вт/кв.м	Площадь обогрева (max), кв.м	Длина холодного кабеля, м	Цена за 1 кв.м, руб.
ERGERT MAT EXTRA-150	Различны, от 100х50 до 2400х50	75-1800, в зависимости от размера	150	12	3	6590
DEVI DEVIheat 150S (DSVF-150)	200х50	150	150	1	4	4576
Теплолюкс Mini MH200-1.4	250х50	200	140	1,4	2	2494
Electrolux EEM 2-150-0.5	100х50	82	150	0,5	2	3980
Warmstad WSM-300-2.0	400х50	300	150	2	2	876
TEPLOCOM МНД-5,0	1000х50	874	160	5	2	816

Твердотопливные котлы

Для решения такой задачи, как подключение системы водяной «тёплый пол» от твердотопливного котла, используется несколько способов.

Наиболее частый и простой вариант – подключение в общую систему радиатора, посредством которого тепловой носитель продолжает циркулировать.

Главным условием является обеспечение максимальной площади тепловой отдачи. Основным недостатком такого варианта являются дополнительные траты на приобретение и последующий монтаж дополнительных радиаторов.

Не менее распространённым способом является подключение системы «теплый пол» к котлу на твердом топливе при помощи теплового аккумулятора. В этом случае трубы, установленные на участке от котла до аккумулятора, должны быть стальными, а их монтаж осуществляется с строгим соблюдением уклонов, что позволит избежать необходимости приобретать стандартное насосное оборудование. Хороший результат даёт монтаж уже готового бойлера косвенного нагрева заводского производства.

При выборе твердотопливного котла необходимо создавать оборудованию условия, при которых даже отключенный циркуляционный насос не позволит прекратить передачу тепловой энергии от теплоносителя.

Расчет мощности электрокотла для теплого пола

Расчет мощности – важный этап при выборе электрокотла для тёплого пола.

Следует отметить, что лучше выбирать устройство с запасом мощности. Приведенная выше формула при расчете подходит для помещений с небольшой площадью, где теряется минимальное количество тепла.
Для того, чтобы температура теплоносителя была примерно +60-70°С, необходимо увеличить мощность ориентировочно на 20-30%.

При увеличении нагрузки и площади помещения, нужно увеличить возможности электрокотла, чтобы отапливать всё в полном объёме. Когда система водяного пола используется как резервная или как дополнение к радиаторному отоплению, то отпадает необходимость подключения котла высокой мощности (достаточно выбрать аппарат с мощностью 40-50%), а теплоотдача его будет до 50 Вт на кв.м.

Если будет дополнительная нагрузка на оборудование, то добавляются показатели мощности. Например, если пользователь подключил к котлу накопительный бойлер, то мощность увеличивается примерно на 30%.
Стоит отметить, что при покупке агрегата нужно детально изучать его данные, которые указывает производитель. В основном, в паспорте оборудования есть вся необходимая информация (мощность, рекомендации для площади, куда устанавливается котёл).

Электрический или жидкотопливный котел?

Для сравнения двух видов котлов необходимо учитывать все факторы. Несмотря на дешевизну солярки в сравнении с электроэнергией, оценка всех затрат покажет реальную картину.

Первоначальные затраты на покупку оборудования и стоимость монтажа

Электрический котел — готовое к эксплуатации устройство. Жидкотопливный агрегат потребует дополнительных расходов на приобретение котла, навесной горелки, емкости для хранения топлива. Различие расходной части в 2,5 раза в пользу электрического.

Монтаж электрического котла обойдется в несколько раз дешевле, так как все необходимые элементы для управления и безопасности оборудования вмонтированы в его корпус. Жидкотопливное устройство нуждается в монтаже дополнительных приспособлений: дымовой трубы, бака для топлива, навесной горелки.

Эксплуатационные расходы

Для обслуживания жидкотопливного котла необходимы расходы (несколько сотен долларов в год) на регулярное обслуживание и чистку. Дополнительное неудобство связано с необходимостью постоянных заказов на подвоз топлива. Электрические котлы не требуют перечисленных операций.

Тем не менее, электрические устройства тоже имеют недостатки.

1. Для работы котла необходимо несколько десятков киловатт энергии (1 кВт на 10 м2 площади. Высота потолков до 3 м, а помещение при этом хорошо утеплено). Выделить такой объем электроэнергии возможно не на всех участках.
2. Стоимость электричества высока и возникают перебои с электроснабжением. Для подстраховки при частых перебоях с подачей электричества часто используют резервный твердотопливный котел.

Если водяное отопление делается в доме или квартире в черте большого города, то электрокотлы являются наиболее предпочтительными из всех видов. Связано это с жесткими экологическими требованиями и проблемами согласования.

Проанализировав ситуацию, можно выделить ряд преимуществ электрокотлов:

• невысокая стоимость;
• компактность и малый вес;
• простота монтажа, дымоход не нужен;
• безопасность (нет открытого пламени);
• простота эксплуатации;
• могут устанавливаться в любом помещении;
• сервисное обслуживание простое;
• экологичны: нет выбросов и запахов;
• бесшумны.

Устройство камеры сгорания и типы дымоудаления

По способу поступления кислорода в топку (он требуется для поддержания активного пламени) все двухконтурные газовые котлы делятся на две категории:

• с камерой сгорания открытого типа (атмосферные котлы) – забирают воздух непосредственно из самого помещения, в котором инсталлировано оборудование;
• с камерой сгорания закрытого типа (турбированные котлы) – не втягивают нагретый воздух из помещения, а берут его с улицы через коаксиальный дымоход, что сокращает теплопотери.

Тип камеры сгорания определяет то, как именно должен быть организован вывод продуктов горения: через шахту на крышу дома или напрямую через стену.

Открытая камера сгорания и естественная тяга через дымоход

В котлах с открытой камерой сгорания и естественной тягой дымовые газы удаляются через полноценный вертикальный дымоход, выходящий на крышу. Вся эта конструкция имеет простое устройство – по этой причине, она стоит не дорого и, теоретически, более надежна. Но сам монтаж у атмосферных котлов сложный.

Установка таких котлов разрешена только отдельно от жилых комнат, при условии соблюдения всех правил организации дымохода и помещения котельной:

• диаметр трубы дымохода составляет не менее 130–140 мм, а длина 3–4 м;
• она изготавливается из нержавеющей кислотостойкой стали или асбеста;
• минимальная площадь котельной 3,5–3,7 м2 при высоте потолка 2,2–2,5 м;
• в помещении есть хотя бы одно окно от 0,6–0,7 м2 и хорошая вентиляция.

Если хотя бы одно из перечисленных правил не соблюдено – разумней будет предпочесть прибор с закрытой камерой сгорания, с выводом дымохода через стену. Иначе в лучшем случае оборудование просто не сможет работать, а в худшем – в помещении начнёт скапливаться угарный газ, что опасно для жизни.

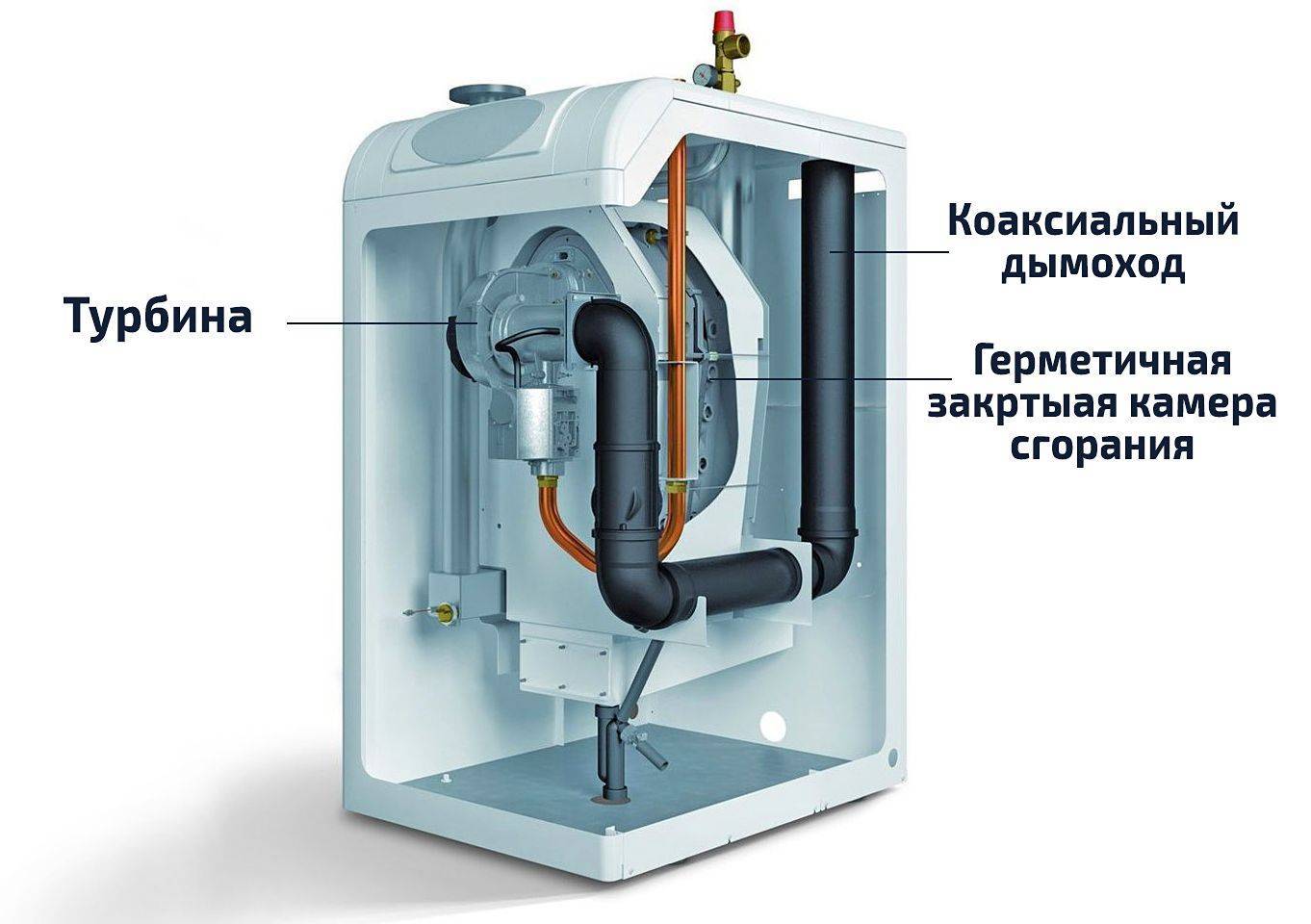

Закрытая камера сгорания и принудительная тяга

В котлах с закрытой камерой сгорания есть надувной вентилятор (турбина), который принудительно выводит дым из топки сразу на улицу и автоматически засасывает с улицы новый воздух через такую же коаксиальную трубу. Приборы просты в установке, т. к. не требовательны к обустройству и размерам котельной.

Главное достоинство турбинного агрегата – в нём нет доступа к открытому источнику огня, что уменьшает вероятность проникновения угарного газа в дом.

В общем, газовые котлы с закрытой камерой сгорания устанавливаются в помещениях любого назначения, но при этом нужно учитывать некоторые нюансы:

• турбина, находящаяся в котле, создает небольшой дополнительный шум;
• коаксиальная труба выводится насквозь, что влияет на внешний вид стены;
• выход дыма на уровне глаз не позволяет находиться ближе 4–6 м от трубы снаружи дома;
• турбинный агрегат потребляет на 40–50 Вт/ч больше, чем стандартный дымоходный.

Приборы с принудительной тягой стоят дороже обычных, но зато они не требуют постройки полноценного дымохода, поэтому монтаж обходится дёшево.

Критерии грамотного выбора современных турбированных газовых котлов

Особенности монтажа

Пенополистироловые плиты под водяное отопление монтируются поверх ровной бетонной стяжки. Предварительно под такие плиты укладывается слой термоизолирующего материала, который вместе с плитами поможет обеспечить надежную изоляцию водяного отопления.

• После укладки теплоизоляционного материала, по краю, к стене, прикрепляется демпферная лента.

  Пенополистирольные плиты для водяного теплого пола

• Мастера рекомендуют на термоизоляционный слой укладывать гидроизоляционную пленку, которая создаст защитный слой в случае протечек.
• Укладываются маты с бобышками, начиная от порога. Если трубы водяного отопления заводятся из другой комнаты, нужно монтировать плиты так, чтобы обеспечить совпадение замков и защелок на пороге комнаты. Для этого плиту можно обрезать по разметке, которая нанесена с обеих сторон.
• Заводят трубы водяного отопления, выкладывая их в задуманной последовательности.
• Окончательный этап – стяжка поверх матов специальной смесью Кнауф.

Весь монтаж плит Кнауф, включая укладку термоизолирующего слоя и бетонной смеси, занимает несколько часов. В надежности такого пола не приходится сомневаться: немецкий производитель гарантирует 140 кПа при линейном воздействии на плиту. Выбор толщины слоя термоизоляции зависит от индивидуальных особенностей помещения.

Котлы для теплого пола

Котлы делятся на одноконтурные и двухконтурные котлы.

Одноконтурные котлы. Одноконтурные котлы в системе отопления обеспечивают только нагрев теплоносителя (возможен только обогрев помещения). Для расширения сферы применения одноконтурных котлов (обеспечение горячей водой) необходимы дополнительные устройства:

1. накопительные бойлеры (обеспечение горячим водоснабжением);
2. теплообменники;
3. смесительные узлы для контуров отопления;
4. и другое.

Двухконтурные котлы — устройства многозадачные: обеспечивают отопление и подогрев воды. Вторая функция выполняется благодаря оснащению котла встроенным проточным теплообменником или встроенным накопительным бойлером.

Разнообразие котлов по типу установки:

• напольные (мощность до 120 кВт) ;
• подвесные настенные (мощность до 35кВт).

Настенные котлы (чаще всего это устройства атмосферного типа) удобнее с точки зрения установки и требуют меньше расходов.

Для котла с закрытой камерой сгорания не нужна дополнительная площадь в виде отдельного помещения. Настенные котлы оснащаются циркуляционным насосом и другим оборудованием для котельной. Для введения в эксплуатации к нему достаточно присоединить отопительный трубопровод и трубы для горячей воды. Котлы со встроенными накопительными бойлерами на 100 л представляют собой готовую мини-котельную

Виды котлов для теплого водяного пола

Для обустройства теплого водяного пола используются котлы, работающие на газе, электричестве, твердом или жидком топливе. Каждый вид имеет свои преимущества. Наиболее экономичными являются газовые, а самыми автономными — дизельные.

Газовые котлы. Корпус газовых котлов может быть выполнен из стали или чугуна. Стальные агрегаты отличаются низким весом (примерно на половину легче чугунного при одинаковой мощности), малыми габаритами и хорошей ремонтопригодностью. Чугунные устройства более объемные и дорогие. Напольные газовые котлы современного поколения подходят для магистрального газа и для сжиженного. Малые габариты настенного газового котла позволяют размещение в любом удобном месте, а мощности 7-30 кВт хватает на небольшой коттедж.

Дизельный котел работает на солярке и отличается высокой эффективностью и производительностью. Во время работы оборудования отсутствуют неприятные запахи. Прочие преимущества данного вида котлов включают простоту монтажа, удобство обслуживания и управления, высокий КПД и малый расход топлива. Котлы жидкотопливные благодаря специальному режиму работы, основанному на плавном понижении температуры воды в условиях повышенной температуры окружающей среды, отличаются экономичностью и экологичностью.

Твердотопливные агрегаты для обустройства водяного теплого пола будут полностью автономным источником теплоснабжения. Они считаются хорошей альтернативой жидкотопливным, газовым и другим видам отопительного оборудования. Сжигание топлива происходит по такой схеме: дрова, уложенные на колосник, поджигаются. После этого закрывается дверь котла, и включается дымосос. Во внутренней камере котла на дрова воздействует высокая температура (250–750°С) без доступа кислорода. Происходит обугливание и выделение древесного газа, который обогревает тепловые носители. Сфера применения твердотопливных котлов: жилые и производственные помещения, объекты сельскохозяйственного назначения.

Электрические котлы подходят для объектов жилого и нежилого назначения, оборудованных водяным напольным обогревом. Система подключается к котлу с помощью специального оборудования и дополнительных устройств. На выбор мощности устройства влияет площадь помещения, его состояние и другие факторы. Наиболее оптимально мощность можно подобрать в помещениях с хорошей теплоизоляцией стен и потолков (например, в новостройках). Если есть хорошая теплоизоляция, то производитель для обогрева 150 кв.м площади считает достаточной мощность 12 кВт.

Для тандема «электрические котлы — теплые водяные полы», производители рекомендует следующие сочетания:

• площадь отопления 250-450 кв. м — мощность котла 36 кВт;
• площадь отопления 220-350 кв. м — мощность котла 30 кВт;
• площадь отопления 140-300 кв. м — мощность котла 12-24 кВт;
• площадь отопления до 70 кв. м — мощность котла около 6 кВт;
• площадь отопления до 30 кв. м — мощность котла 6 кВт.

Плюсы и минусы теплых полов. Узнайте в нашей статье.
О инфракрасном теплом поле.Узнайте больше прямо сейчас!Как уменьшить расход электричества. Узнайте в нашей статье.

Теплый водяной пол в квартирах: как можно подсоединить

Прежде чем приступать к работам по разработке схемы укладки и монтажу, необходимо определиться, как именно теплый пол будет подсоединяться к системе центрального отопления.

Очевидно, что для жилых помещений источником послужат радиаторы. Устанавливая теплый пол в квартире от батареи, при укладке труб необходимо учитывать распределение температуры: около батарей витки можно сделать более редкими, чтобы избежать неравномерности при обогреве.

Теплый пол в квартире с индивидуальным отоплением подключается к котлу. Из всех представленных выше он, пожалуй, наиболее удобный.

Газовый котел для теплого пола

Отопление жилища посредством водяного обогрева полов становится все более популярным. Причем технология системы теплый пол перманентно развивается и усовершенствуется. К сожалению, монтаж такой системы стоит недешево. Для регулярного обеспечения отопительной системы горячей водой нужен газовый или электрический котел.

Самый дешевый киловатт теплоты получается при сжигании природного газа, поэтому по возможности лучше приобретать газовый котел для теплого пола. В настоящее время выпускают дорогие многоконтурные модели, снабженные не только контуром для обеспечения горячего водоснабжения, но и встроенной конструкцией, предназначенной для подачи воды в систему теплый пол или для подогрева воды в бассейне.

Лучше всего интегрировать в систему теплый пол газовый агрегат конденсационного типа.

Рассмотрим особенности данных котлов

Главная конструкционная особенность конденсационных установок заключается в том, что они используют интегрированную, то есть явную и скрытую, теплоту сгорания энергоносителя. Явная теплота сгорания получается традиционно, и на ней работают все без исключения отопительные устройства. Скрытая теплота – это тепловая энергия, получаемая в результате конденсации паров жидкостей, содержащихся в продуктах сгорания. Дымовые газы отдают явную часть теплоты теплоносителю, который циркулирует по теплообменнику. Процессы энтропии вынуждают теплоноситель нагреваться, а дымовые газы – охлаждаться. Если продолжить охлаждение дымовых газов до температуры конденсации паров жидкостей, содержащихся в них, то газообразная фаза переходит в жидкую. Процесс конденсации сопровождается выделением тепловой (скрытой) энергии. В результате аккумулирования обеих видов теплоты КПД установки может превышать разумные пределы и достигать выше 100%. Конденсационный газовый котел для теплого пола станет наилучшим вариантом.

Для обеспечения нормальной работы системы теплый пол вполне достаточно нагревать теплоноситель до 40 градусов. Тогда теплоноситель на выходе будет охлаждаться до + 30 градусов по Цельсию. Данная температура обратной воды ниже точки росы , что способствует высокой степени конденсации дымовых паров. Поэтому напольный или настенный конденсационный газовый котел для теплого пола будет работать эффективнее и экономичнее традиционной радиаторной системы отопления.

Газовые котлы для теплого пола конденсационные в сравнении (24-28 кВт):

Правила подключения котла к теплому полу

Подключение котла и теплого пола к однотрубной системе отопления осуществляется с применением следующих дополнительных элементов:

• циркуляционный насос;
• комплект фитингов;
• запорные вентили;
• терморегуляторы;
• коллекторный узел.

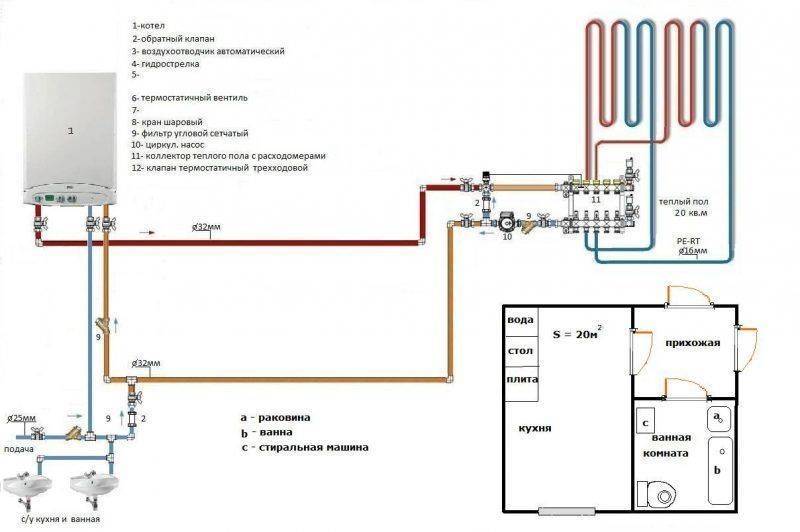

Схема подключения котла к водяному теплому полу

Если решено использовать для продуцирования тепловой энергии газовое оборудование, тогда лучше всего обустроить для него отдельное помещение. Электрические агрегаты могут устанавливаться в кухне, ванной или другой комнате в доме. Не рекомендуют выбирать котел для теплого водяного пола, который работает на твердом топливе. Для нормального функционирования системы необходимо обеспечить стабильный процесс горения топлива, что весьма проблематично в данном случае.

Подключение котла и теплого пола к однотрубной системе отопления выглядит следующим образом:

• Производится монтаж водяного теплого пола. Также в выбранном месте устанавливается котел.

• Осуществляется монтаж коллекторного шкафа. Он обеспечит циркуляцию теплоносителя и позволит совместить теплый пол с другими типами отопления.
• В коллекторный шкаф заводится две трубы. Одна предназначена для подачи горячего теплоносителя от котла, а другая – для принятия охлажденной жидкости от теплого пола. Она поступает обратно на подогрев, после чего возвращается в систему.
• На каждую трубу устанавливается запорный вентиль.
• С использованием компрессионного фитинга происходит подключение трубопровода от котла к вентилю. К последнему также присоединяют коллекторный узел.
• При помощи фитингов подключают теплый пол к однотрубной системе.
• Циркуляционный насос устанавливают на подающей трубе.

После установки всех элементов системы проверяется ее работоспособность. Если все в порядке – приступают к ее эксплуатации.

Схема подключения теплого пола

Сегодня инженерами разработаны десятки вариантов обвязки котла отопления с «теплым полом», все они имеют свои положительные и отрицательные стороны, зависящие от реалий эксплуатации. Наиболее популярными считаются четыре варианта подключения водяного теплого пола.

1. Система ТП работает с низкотемпературными средами не выше 45 С. На практике температура еще ниже до 40 С, а температура самого пола при этом будет не выше 30 С.
2. Санитарная допустимая температура пола в комнатах постоянного пребывания: гостиная и спальня устанавливается 26 С.
3. Санитарная допустимая температура пола в комнатах временного пребывания: кухня, туалет и прихожая устанавливается 30 С.
4. В тепловой схеме должен быть установлен самостоятельный электронасос. Характеристики насоса должны обеспечить максимальный теплосъем с контура, при этом разница температур на прямом и обратном трубопроводе должна быть не выше 10 С, а скорость движения — не выше 0,6м/с.

Схема с установкой трехходового клапана

Очень популярная у пользователей схема распределения тепла в многоконтурной схеме объекта с разными нагревательными приборами и в разных уровнях установки. Такое инженерное решение принимается, когда нужно обеспечить температурный режим в батареях до 80 С, а в системе ТП до 45 С.

В этом помогает установка на подающем трубопроводе трехходового термостатического клапана и электронасоса. Регулировку температур выполняют путем смешения подачи из котлоагрегата и холодной обратки, объем смешения разнотемпературных потоков жидкости устанавливается уровнем открытия трехходового клапана.

Схема обвязки смесительного узла

Этот проект также реализуется на комбинированных схемах, когда размещены на объекте и батареи, и система ТП. В него вместо трехходового клапана, устанавливается узел подмеса в виде насосно-смесительного узла.

В схеме балансировочным вентилем перемешивают охладившуюся обратку с подачей в строгих пропорциях. Такая обвязка двухконтурного агрегата гарантирует тонкую настройку температуры воды в контуре. Это очень энергоэффективная схема.

Схема с электронным терморегулятором

Подающая система ТП работает с использованием малогабаритных термоэлектронных наборов, которые обеспечивают работу только одного контура или петли нагрева для объектов с предельной площадью 20 м2.

В небольшом пластиковом корпусе терморегулятора установлены:

• Ограничительное устройство для поддержания температурного режима теплоносителя;
• регулятор по температуре внутреннего воздуха в нагреваемом объекте;
• автоматический воздухоотводчик.

Схема работает очень просто, горячий теплоноситель направляется в петлю прямо из котла, без дополнительных устройств смешения. Температурный режим регулируется встроенным регулятором.

Команда от него поступает на электромеханический клапан подачи газа к котлу. Жидкость движется по контуру без применения индивидуального циркуляционного насоса, а охлаждение проходит в самой петле.

Схема более простая и недорогая, но инерционная, поскольку не обладает тонким уровнем настройки. Ее применяют в таких вариантах системы ТП:

1. Устанавливается в малогабаритных помещениях: в ванной, санузле или на лоджии, где нецелесообразно тратить большие деньги на обустройство систем смешения.
2. Когда нужно установить отдельный контур, например, для санузла на 2-м этаже, когда основное отопление уже смонтировано. Проще будет от любой батареи подключить петлю на этот объект.

Схема прямого подсоединения

Этот вариант подключения теплого пола к котлу предпочтительный, когда обвязка выполняется через гидравлическую стрелку. Отличие ее в том, что даже если в котлоагрегате изначально вмонтирован электронасос, в контуре системы ТП должен быть установлен свой насос, работающий в паре с терморегулятором и регулировать скорость циркуляции теплоносителя по температуре внутреннего воздуха.

Это схема наиболее простая, но она практически не может снизить температуру на подающем трубопроводе, так как регулирование ведется объемным методом, поэтому данная система в основном применима в конденсационных устройствах.

Тогда система ТП достигает своей максимальной эффективности. Если пользователь установит в схему традиционный газовый агрегат, то при таком режиме котловой теплообменник быстро выйдет из работы.

Другая отличительная особенность данной схемы затрагивает твердотопливные агрегаты, если они используются в качестве источника системы «теплый пол». В этом варианте для нормального функционирования потребуется буферный бак-аккумулятор, чтобы ограничить высокую температуру в сети.
