Котлы пиролизного горения

Особенности конструкции

Пиролизные котлы — один из видов твердотопливных котлов, который в последнее время пользуется повышенным спросом из-за постоянно растущих цен на газ и электроэнергию, их еще называют — газогенераторные котлы.

Основным топливом для пиролизного твердотопливного котла является:

  • древесина;
  • брикеты;
  • щепа;
  • древесные отходы.

Очень редко в качестве топлива используется каменный уголь или кокс. Пиролизные котлы комфортны в эксплуатации, отличаются надежностью и большим сроком эксплуатации. Прежде чем купить пиролизный котел нужно изучить возможность выполнения строгих требований по качеству используемого топлива.

В подавляющем большинстве разрешается применять древесину, влажностью не более 20 %. При использовании древесины с большим количеством влаги резко снижается эффективность.

Пиролизный котел работает по принципу сухой перегонки топлива.

При недостатке кислорода, под воздействием высокой температуры, сухая древесина разлагается на твердый остаток и летучую часть (пиролизный газ, который впоследствии смешивается с горячим воздухом).

Эта воздушно-газовая смесь, которая образовалась в процессе пиролиза, является топливом пиролизного котла. Процесс пиролизного сжигания является экзотермическим (сопровождается выделением теплоты).

Происходит он при температурах от 200 до 800 оС и обеспечивает подогрев поступающего в камеру сжигания воздуха. При этом происходит прогрев и подсушивание топлива в камере агрегата, за счет чего минимизируется выход сажи и золы.

Для пиролизного или газогенераторного котла характерным является более высокий КПД по сравнению с традиционной твердотопливной техникой.

При сжигании качественного топлива, КПД пиролизного котла находится на уровне пеллетных котлов и котлов длительного горения и достигает 90 %.

Пиролизные твердотопливные котлы используются как в частных домах и квартирах, так и для отопления производственных помещений.

Пиролизные котлы являются весьма рентабельным видом отопительной техники. Достаточно высокая цена на пиролизный котел покрывается за счет низкого потребления топлива.

В обычном твердотопливном агрегате длительного горения теплоноситель нагревается от тепла, выделяемого при горении топлива, то пиролизные котлы работают по-другому принципу.

При сжигании органического топлива (дров, пеллет, дровяных брикетов и даже угля) при температуре 400-800°С выделяется газ, сжигая который, можно получить намного больше тепла, чем при сжигании топлива.

Процесс газообразования из твердого топлива и последующее сжигание полученного газа называется пиролизом, а агрегаты, использующие такой принцип работы, называются пиролизными, или газогенераторными котлами.

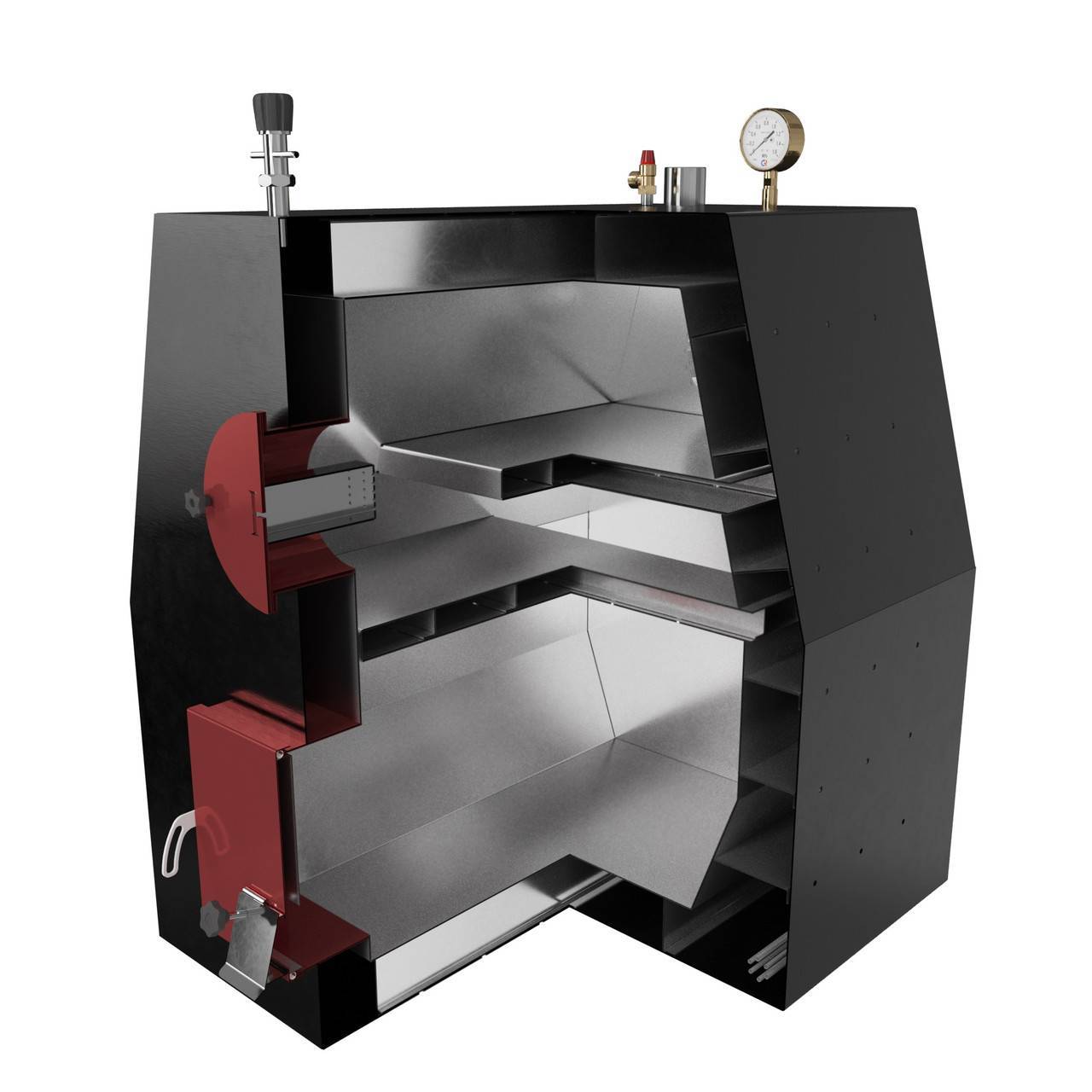

В пиролизном котле присутствуют две камеры, и в обеих осуществляется горение:

  • Камера сгорания – сжигаются (обугливаются) дрова или другое топливо.
  • Камера дожига – сжигается газ, выделяемый топливом.

В камере сгорания располагается и поджигается топливо. В зону горения подается первичный воздух. При прогреве топлива до определенной температуры начинается газовыделение.

При помощи дымососа газ, вместе с вторичным воздухом, засасывается в камеру дожига (она расположена ниже уровня топлива) и сгорает там, выделяя тепло.

Продукты горения попадают в дымовой тракт (газоход) и поступают в дымоход, проходя через водяную рубашку агрегата и нагревая теплоноситель.

В результате, дрова превращаются в древесный уголь, сгорая практически полностью, а дым очищается от неприятных запахов и угарного газа.

Пиролизный котёл из газового баллона инструкция

Эта конструкция в народе называется Бубафоня. Такой ник был у изобретателя-умельца из Колымы, который первым выложил идею в сети.

Подвижный поршень разделяет камеру сгорания на два сегмента: внизу горят дрова и сверху догорает пиролизный газ.

Движение воздуха направлено сверху вниз. Горение происходит намного медленнее, чем в традиционном котле.

Кислород поступает через трубу, служащую стержнем для поршня. Для горения пиролизного газа кислород поступает через отверстия, где труба поршня вставляется в крышку. Соединение не должно быть герметичным. Разделение камер обеспечивает прогорание всего объёма топлива.

Регулировка интенсивности горения осуществляется через трубу, соединённую с поршневым кольцом. Для удобства к трубе приваривается штырь с подвижным металлическим диском, размер которого немного превышает диаметр трубы. Регулируя зазор между трубой и диском, добиваются нужной температуры.

Для изготовления Бубафони необходимы следующие материалы:

  • баллон объёмом не менее 50 л;
  • арматура;
  • полоса металла (стали).

Устройство состоит из частей:

Сборочно-сварочные работы

Выполнять сборочно-сварочные работы следует по инструкции:

  1. Срезать закруглённую часть баллона, получив корпус и крышку. Отшлифовать места среза болгаркой. Сбоку вырезать загрузочное отверстие для подачи топлива.
  2. Из арматуры сделать решётку, сквозь которую будут просыпаться сгоревшие дрова.
  3. Сделать поршень: к железному диску приварить лопасти с одной стороны, трубу – с другой.
  4. Выполнить монтаж дымохода. Для лучшей тяги можно использовать постепенное увеличение диаметра трубы в направлении от начала к концу.

Покрыть конструкцию огнеупорной краской.

Процесс горения приводит лопасти в движение. Создаются воздушные вихревые потоки, но диск препятствует увеличению пламени. Результатом становится пиролизный эффект от тления дров на протяжении 8-10 часов. Загрузка топлива производится 1 раз в сутки.

Такой котёл может отопить помещение большого размера. Он работает на разных видах твёрдого топлива:

Получение большего количества тепловой энергии из древесины делает использование пиролизных котлов всё более привлекательным. Имея навыки в слесарно-сварочных работах, можно сделать отопительный агрегат пиролизного принципа действия своими руками по чертежам и схемам или из старого газового баллона.

Безопасное использование

Функционирование пиролизного котла подразумевает работу на максимально высоких температурах. Поэтому каждый производитель предъявляет высокие требования к монтажу и эксплуатации оборудования.

Установку проводит специалист, имеющий необходимую компетенцию. Котёл размещается в отдельном помещении с хорошей вентиляцией, на агрегат устанавливается дымоход.

Учитывают также следующие правила эксплуатации:

  • При отсутствии достаточной тяги или необходимого теплоносителя котёл нельзя эксплуатировать.
  • Загрузку и розжиг оборудования запрещено доверять детям или каким-либо посторонним лицам.
  • Температура воды в системе труб, идущих через котёл, не должна превышать 95 °C. Если показатель превышен, пламя в камере агрегата на время ослабляют с помощью песка. Параллельно с этим открывают все возможные заслонки дымохода.
  • Котёл сильно нагревается во время работы, поэтому возле него не должны находиться легковоспламеняющиеся материалы и предметы.
  • Модифицировать конструкцию котла и использовать не по назначению категорически запрещено.

Эксплуатация печи

Перед розжигом Бубафони изнутри корпуса необходимо извлечь приваренный воздуховод, сняв перед этим верхний колпак. Внутрь печки делается закладка древесных поленьев в горизонтальном положении, впритык друг ко другу. При вертикальной закладке могут возникать некоторые препятствия на пути движения поршня: обычно это происходит в тех случаях, когда поленья не полностью прогорают. В результате тление в первичной камере перерастет в полноценное горение, что серьезно нарушает правильное функционирование печи. Дрова в таком случае расходуются намного быстрее, а из воздуховода начинает просачиваться дым. При укладке поленьев запрещается перекрывать участок, где приварен дымоход.

На дрова насыпают слой щепок, опилок или измельченных веток. Сверху на них нужно положить пропитанную керосином старую ткань или бумагу. На топливной закладки впритык устанавливается поршень и надевается крышка. Для поджигания дров нужно поджечь кусок ветоши или бумаги, и забросить его внутрь через воздушную трубу. Спички в этом случае неэффективны, так как они гаснут, не успев достичь топлива. После загорания дров делают паузу в 15-20 минут, дав им хорошо разгореться. Когда пламя наберет силу, задвижку на воздушной трубе следует закрыть: таким образом Бубафоня переводится в основной рабочий режим.

Стадии работы

  1. Подготавливаются стальные полосы. Они отличаются по ширине и толщине.
  2. Делается отверстие для топливной загрузки. Его необходимая форма – прямоугольная. Его правильная позиция немного выше, чем у стандартных твердотопливных моделей. Отверстие для загрузки горючего оснащается дверкой. На дверке должна быть специальная металлическая накладка. С её помощью получается основательное прилегание. Под этим отверстием устраивается отверстие для ликвидации золы
  3. Создание ограничителя для контроля над объёмом воздуха, идущего в топку. Он позволит вовремя добавлять брикеты или дрова. Его можно создать из трубы, чей диаметр равен 7 см, а длина превосходит длину корпуса задуманного котла.
  4. Прикрепление стального диска к нижней стороне ограничителя. Работа идёт по методу сварки. Такой диск станет формировать зазор в 4 см со стенками трубы.
  5. Монтаж ограничителя. Для этой задачи в крышке прибора делается отверстие.

Как выбрать пиролизный котел длительного горения

При выборе котла необходимо оценить:

  1. Внешний вид котла, в том числе качество сварочных швов. Толщина металла должна быть не менее 4−5 мм. Уточнить у специалиста срок гарантийного обслуживания и срок службы самого котла.
  2. Мощность котла должна соответствовать площади отапливаемого помещения. Если она будет мала, то котел будет работать на предельной нагрузке. Если выше, то превышение потребности вызовет скопление конденсата в теплообменнике и каналах дымохода. Нагрузка в 70−80% от мощности котла является оптимальной. Подробная статья о рассчете мощности котла.
  3. Основным же критерием при выборе твердотопливного котла является энергоэффективность — отношение полезной теплоты, которая израсходована на выработку горячей воды, к теплоте отопительного оборудования. Если вы хотите убедиться в верности указанного в документах КПД, следует попросить протоколы испытаний.
  4. Стоимость котла. По стоимости котлы отечественного производства в два-три раза дешевле импортных. Так, импортный котел бытового применения мощностью 20−35 кВт, рассчитанный на площадь 250 кв. м., будет стоить около 100 000 рублей.

Что такое пиролиз

Твердотопливный котел, работающий на угле или на дровах по старой, традиционной схеме – это уже пережиток прошлого. Несмотря на то, что твердое топливо продолжает оставаться относительно доступным, многих смущает невысокая эффективность обогрева жилого помещения, отапливаемого традиционными твердотопливными котлами. Ситуация сегодня в корне изменилась. На рынок отопительной техники пришли пиролизные котлы, экономичные, высокоэффективные и мощные агрегаты. Огромные технологические оборудования этого вида обязаны пиролизу, инновационному процессу сжигания твердого топлива.

Пиролиз представляет собой процесс равномерного распада органических соединений под воздействием высокой температуры. Искусственно ограничив доступ воздуха, можно превратить обычное горение топлива в медленно текущий термический распад органических соединений. В процессе тления органического топлива помимо тепловой энергии выделяется большое количество газообразного горючего вещества. В результате процесса получается древесный газ и древесный уголь. Другое название конечного продукта — кокс, органическое вещество, на 90% состоящее из углерода.

Полученный в результате пиролиза древесный газ является отличным топливом. Попадая во вторичную камеру сгорания, насыщенную кислородом, в процессе горения газообразное вещество выделяет огромное количество тепловой энергии.

Количество золы, оставшейся после сгорания древесного газа незначительно, что существенно облегчает чистку отопительного котла.

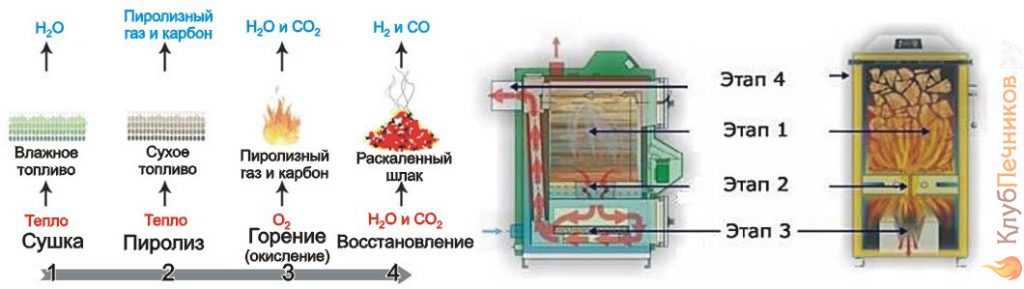

Этапы пиролиза

Что бы понять принцип работы пиролизного котла нужно иметь представление, что и зачем происходит на каждом этапе. Твердотопливный котел этого типа имеет две камеры сгорания. В первой камере сгорания осуществляется досушивание древесины. Температура котла в этот момент составляет 450 С. На этом этапе начинается генерация продуктов горения в газообразное вещество — древесный газ. Смешиваясь с подаваемым с помощью вентилятора разогретым, вторичным воздухом, газообразное вещество горит уже при температуре 560 С.

На данном этапе экзотермическая реакция набирает силу, создавая в итоге высокую интенсивность горения. Газ поступает во вторую камеру, где уже с помощью подаваемого кислорода горит значительно интенсивнее. Температура во второй камере сгорания составляет 1100 С.

*На каждом этапе из получаемых в результате горения продуктов выжимается максимально возможное количество полезной работы, соответственно значительно увеличивается. Для оптимизации работы отопительного котла в рабочем режиме, конструкция пиролизного котла имеет шиберы (задвижки). В чем суть этих приспособлений?

После включения пиролизный котел работает в обычном, печном режиме. При полной загрузке котла топливом с помощью шибера можно выставить наиболее эффективный пиролизный режим горения. В отличие от традиционного горения экзотермической реакцией можно управлять. Такая особенность дала возможность сделать пиролизные котлы автоматизированными нагревательными приборами. Благодаря пиролизу удалось полностью использовать топливные возможности древесины, доведя в результате горения КПД котла до высоких значений. Автоматизация всего процесса минимизирует человеческий фактор, снижает расход топлива.

В плане выбора топлива, пиролизные котлы всеядны. Для отопления жилого дома с помощью твердотопливного котла пиролизного типа подойдут дрова и опилки, брикеты из древесины и торфа, пеллеты.

Качественные фирмы-производители

Твердотопливные котлы длительного горения представлены зарубежными и отечественными фирмами. Многие модели можно увидеть на фото.

Stropuva

Литовский производитель, предлагающий оборудование для отопления промышленных зданий и больших жилых домов. Принцип работы устройств – прогорание горючего материала сверху-вниз. Изготовитель предлагает устройства для систем с естественной и принудительной вентиляцией. Котлы длительного горения на дровах для дома также предназначены для работы с бурым углем, древесными отходами. Мощность агрегатов – 10 кВт и более. В камеру сгорания можно заложить до 50 кг топлива. Все аппараты просты в эксплуатации.

Stropuva – литовский производитель котлов.

НМК

Новосибирская фирма, специализирующаяся на выпуске отопительных котлов высокого качества. Она предлагает устройства низкой, средней и высокой ценовых категориях. Оборудование соответствует мировым стандартам качества, но адаптировано к условиям российского климата. Продажа возможна в любом уголке страны.

Buderus

Немецкий производитель, который выпускает агрегаты, функционирующие в автономном режиме. Для изготовления используется сталь толщиной до 5 мм. КПД аппаратов достигает 85%. Котлы универсальны, но требовательны к качеству топливного материала.

Buderus – немецкий котел с автоматическим режимом.

Zota

Российская фирма, предлагающая широкий ассортимент устройств, которые работают на дровах, пеллетах, угле. Оборудование предназначено для обогрева промышленных и бытовых помещений. Мощность аппаратов колеблется в пределах 3-400 кВт. Закладку горючего осуществляют 1-2 раза в сутки.

Wattek

Чешский производитель предлагает котлы, характеризующиеся простотой обслуживания и длительным сроком эксплуатации – более 10 лет. Агрегаты изготовлены из стали толщиной 5 мм. Материал устойчив к высокой температуре. В качестве топлива используют дрова, брикеты, уголь, пеллеты. Монтаж котлов не вызывает трудностей. Преимуществом оборудования является увеличенная площадь теплосъема. Максимальное время горения составляет 8 часов. Его обеспечивает уголь.

Wattek – чешский производитель котлов.

«Теплогарант»

Производственные мощности изготовителя расположены в Костроме. Оборудование в 4 раза экономичнее традиционных твердотопливных установок. Загрузку осуществляют дважды в сутки. Мощность котлов колеблется в пределах 10-20 кВт. Аппараты обладают высоким уровнем энергоэффективности на разных видах горючего материала.

ACV

Бельгийская фирма, предлагающая отопительное оборудование для обогрева промышленных помещений, хозяйственных и жилых зданий, офисов. Котлы изготовлены из жаропрочной стали толщиной 5 мм. Для работы можно использовать уголь, брикеты из отходов древесины и сельскохозяйственных растений, пеллеты.

ACV – бельгийская фирма отопительного оборудования.

Мощность агрегатов составляет 15-80 кВт. Материал устойчив к отложению продуктов сгорания на стенках. Оборудование полностью автоматизировано. Возможно регулировать мощность устройства. Котлы защищены от перегрева, оснащены системой контроля интенсивности пламени.

«Неделька»

Российский производитель, предлагающий оборудование мощностью 15-90 кВт. Загружать агрегат можно раз в неделю. Преимуществом устройств является использование топлива невысокого качества. Котел способен обогреть несколько помещений, общая площадь которых составляет 350-400 м². Максимальный КПД можно получить при использовании антрацита или бурого угля. Недостатком устройства является большой размер. В результате сгорания топлива образуется много сажи, поэтому оборудование нуждается в периодической чистке.

Wirbel

Австрийский производитель, выпускающий котлы долгого горения на угле, дровах, брикетах. Гарантийный срок службы – 17 лет. Для изготовления используется сталь толщиной 5 мм. Расход топлива экономичный, а КПД достигает 93%.

Wirbel – австрийский котел долгого горения.

Heiztechnik

Фирма предлагает небольшой ассортимент котлов отопления, мощность которых составляет 10-100 кВт. Их можно использовать для обогрева площади от 60 до 1000 м². Для работы аппаратуры применяют любое твердое топливо. Для изготовления моделей применяют сталь толщиной 4-6 мм. Срок службы оборудования колеблется в пределах 15-20 лет. Преимуществом агрегатов является возможность удаленного управления.

Топливо для пиролизного котла

Твердотопливные пиролизные котлы практически всеядны. В качестве топлива можно использовать разнообразные виды твердого топлива: начиная от обычных дров и заканчивая торфом.

Исходя из этого, топить котел можно любым видом твердого топлива, но все же каждый вид отличается присущими только ему качествами и свойствами, поэтому будет отличаться и работа котла.

Следовательно, выбор топлива является очень важным процессом.

  • Использование обычных дров.

    Дрова для твердотопливных пиролизных котлов должны быть обязательно сухими (допускается использование дров с влажностью не более 20%). От сухости зависит теплоотдача котла.

    Загружая поленья в топку, размещать их нужно плотно друг к другу, а вверху следует оставлять свободное пространство не менее 20 см. Стоит отметить, что можно использовать и неколотые дрова.

    При первой загрузке необходимо использовать приблизительно половину порции дров, остальные помещаются по мере прогорания в котле. Сгорают дрова неравномерно – их необходимо все время аккуратно раскладывать по поверхности топки, при этом не допускать охлаждения твердотопливного пиролизного котла.

    Минусом использования дров есть то, что топку этим видом топлива невозможно автоматизировать. Плюсом же есть тот факт, что это очень экологичный способ отопления помещения.

Использование торфа.

При использовании торфа в качестве топлива для твердотопливного пиролизного котла необходимо придерживаться определенных правил. Во-первых, топливник должен всегда быть очищен от золы, а во-вторых, поддувальная дверца должна быть закрытой.

Торф следует выкладывать на колосниковую решетку. На этот слой для лучшей растопки можно положить немного дров и прикрыть все это еще одним слоем торфа. Затем открыть задвижку дымоотвода и приступать к растопке.

Во время работы твердотопливного отопительного оборудования необходимо следить за тем, чтобы торф всегда лежал равномерным слоем. Такое расположение торфа обеспечит максимальную теплоотдачу.

Использование угля.

Чтобы получить наилучший уровень тепла с помощью угля в качестве топливо, необходимо использовать специальный топливник – шахту с колосниковой решеткой и вертикальными стенками.

Топливник должен быть достаточно высоким, расстояние между сводом и решеткой должно быть минимум 50 см. Топочные и поддувальные дверцы должны быть сделаны из чугуна, оптимальное расстояние между дверцами – 21 см.

Кроме того, дверцы рекомендуется строго герметизировать. Следует помнить, что при использовании угля новую порцию топлива стоит подбрасывать только тогда, когда первая хорошо разгорелась. При этом нужно постоянно поддерживать равномерный слой и не допускать прогорания угля до решетки.

Использование топливных брикетов.

Сегодня топливные брикеты – это самое оптимальное средство для топки твердотопливных пиролизных котлов. Можно использовать как угольные, так и торфяные брикеты.

Благодаря использованию брикетов, Вы получите высокую теплотворность, ровный процесс горения (не нужно вмешиваться в сам процесс горения и поправлять слои), высокую плотность горящего слоя, небольшое количество пламени и минимальное количество дыма.

Также преимуществом есть сгорание брикета без остатка и удобство фасовки брикетов. Топку твердотопливного пиролизного котла ведут до полного сгорания топливных брикетов. Если же остаются несгоревшие брикеты, их используют вторично.

Размеры стандартной топки котла регламентируют размеры используемого топлива (габариты дров или брикетов). Как правило, для топлива в газогенераторных котлах используются поленья длиной » 400 мм, и диаметром до 200 мм. Размер топливных брикетов – 300х30.

Вместе с дровами или брикетами можно в качестве топлива использовать и опилки. Но брать их следует не больше трети от основной части топлива по объему.

Инструкция по эксплуатации предусматривает, что влажность топлива не должна быть выше 45%. Чем меньше влажность древесины, тем больше мощность котла и тем дольше он сможет проработать без ремонта.

Например, килограмм древесины 20% влажности при сгорании дает тепла эквивалентного 4 кВт-ч, а дрова 50% влажности – всего 2 кВт-ч. Кроме того, что при увеличении содержания влаги в топливе, снижается удельная теплота сгорания, значительно увеличивается расход топлива.

Сооружение основания

Основание под печку Бубафоня закладывается таким образом:

  1. Первым делом выкапывается квадратная яма. Ее примерные размеры – 150х150 см, при глубине 20-30 см.
  2. Дно траншеи засыпается подушкой из щебня и заливается раствором бетона. Для выравнивания его поверхности пригодится мастерок. Когда залитый участок схватится, необходимо проверить горизонтальность его поверхности при помощи строительного уровня. Если нужно, проводится дополнительная корректировка.
  3. Поверх полностью высохшей бетонной подставки укладывается огнеупорный кирпич в несколько рядов. Обычно достаточно 2-3 слоев.

Подключение котла к системе отопления

Последний этап – подключение пиролизного котла и выполнение его обвязки. Как и во всех твердотопливных установках, надо исключить образование конденсата на внутренних стенках топки во время разогрева. Это явление сокращает срок службы корпуса топки, поскольку конденсат содержит включения серы и будет вызывать интенсивную коррозию металла. По этой причине обвязка котла отопления должна быть выполнена по схеме, не допускающей попадание в рубашку холодной воды при разогреве.

Ниже приведена классическая схема подключения пиролизного котла к системе отопления с балансировочным вентилем между подающим и обратным трубопроводами.

Перемычка образует малый контур, в котором теплоноситель приводится в движение циркуляционным насосом. Приведенная на схеме обвязка пиролизного котла отопления позволяет воде циркулировать по малому контуру, прогреваясь вместе с агрегатом. Термостатический трехходовой клапан начнет подмешивать холодную воду из системы в тот момент, когда в малом контуре температура воды достигнет заданного значения, обычно это 45—50 ºС.

Рабочая температура в системе отопления лежит в пределах 60—80 ºС, поднимать ее выше приходится редко. Если при работе в этом диапазоне температур в вашем доме прохладно, то надо искать причину в самой системе. Увеличивать температуру не имеет смысла, это только увеличит расход дров в пиролизном котле.

Классификация

Котлы имеют отличия по расположению камер для дожигания газов:

  • с верхним расположением;
  • с нижним расположением.

Котлы с верхней камерой более громоздкие, требуется больше материала для сборки дымоотвода. Зато чистить их придётся намного реже, ведь частицы от сгоревшего топлива не попадают в камеру для дожигания газов.

В котлах с нижним расположением секции топливо располагается в верхней части, а газы выводятся в нижнюю, и там догорают. Это удобно, но придётся часто удалять мелкие дровяные частицы из камеры утилизации газов.

По энергозависимости котлы бывают:

  • без применения электричества: котлы с естественной тягой;
  • с принудительной тягой.

Энергонезависимые котлы подразумевают включение в конструкцию высокого дымохода (не менее 5–6 метров) для увеличения тяги и обеспечения достаточного разрежения в отсеке сгорания.

Эффективность обогрева у таких котлов будет несколько ниже, чем у котлов с принудительной тягой.

Устройства с принудительным поддувом оснащаются одним или двумя вентиляторами, которые могут работать в режиме нагнетания воздуха или откачки сгоревших газов.

В некоторых моделях котлов применяется комбинированный способ с участием нагнетающих и отсасывающих газ устройств для увеличения мощности.

Справка! Механизмы, откачивающие отработанные газы, изготавливаются из особых жаропрочных (аустенитных) сплавов, их стоимость значительно выше, чем у нагнетающих вентиляторов.

По способу обогрева:

  • Водяного обогрева — к теплообменнику котла подключаются водяные трубопроводы, по которым нагретая рабочая жидкость разносится по различным помещениям.
  • Воздушного обогрева — вместо воды используется воздух, получающий тепло посредством того же теплообменника и распространяемый по воздухопроводам. Эффективность ниже, чем у водяного способа, применяется на производственных площадках, складах.

Фото 1. Пиролизный котел с теплообменником, предназначен для водяного обогрева, работает на дровах.

Чертеж: общий вид, рабочий процесс

Вариантов исполнения пиролизного котла много. Наипростейший вид по чертежу устроен таким образом.

  • Камера сгорания котла.
  • Отсек газификации.
  • Секция дожигания газов.
  • Колосниковые решётки.
  • Теплообменник (входной/выходной патрубки).
  • Трубопровод отвода газов (дымоход).
  • Отверстия для поддува.
  • Дверка в отсек для закладки топлива.

В котел могут быть включены температурные датчики и приборы для контроля и поддержания нормальных режимов работы.

А также аппаратная часть котла для автоматизации функционирования всего отопительного комплекса.

Суть происходящего внутри пиролизного котла характеризуется следующими процессами:

  • Поток воздуха извне поступает в отсек газификации с находящимся там топливом.
  • Некоторая часть кислорода будет поддерживать процесс горения (тления). Газы, являющиеся продуктами горения, через сопло попадают в камеру сгорания котла и там окисляются в присутствии вторичного кислорода, который поступает вместе с воздухом снаружи.
  • Часть пиролизных газов восстанавливается при наличии углерода из топлива до угарного газа и окиси азота, потребляя при этом часть энергии. Смесь проходит в секцию дожигания газов и окисляется там с возвратом отнятой им энергии.

Фото 2. Чертеж пиролизного котла длительного горения, собранное по нему устройство может обогреть большой дом.

Участвующие в реакции пиролиза газовые смеси выводятся наружу через дымоход, минуя при этом теплообменник котла.

Внимание! Так как функционирование пиролизных котлов связано с большим количеством энергии, генерируемой внутри оборудования и возможном выделении разного рода вредных газов, осуществлять самостоятельную постройку котлов рекомендуется только при полном понимании всех физико-химических процессов, возникающих при его работе. Температурные фазы:

Температурные фазы:

  • сушка, пиролиз древесины — 450 °C;
  • сгорание древесного газа и вторичного воздуха — 560 °C;
  • продувание пламени и возврат тепла — 1200 °C;
  • отвод оставшихся продуктов горения — 160 °C.

Отличия устройства от обычных котлов

Включая древесину (дрова), специальные топливные брикеты (пеллеты) и отходы, получаемые на производстве. Одно из главных отличий котлов — применение различных видов твёрдого топлива, практически любого вещества, которое может гореть.

Длительность процесса сжигания топлива намного больше, чем у обычных котлов. От 8–10 часов и выше. Есть модели котлов с крупным отсеком для дров, продолжительность непрерывной работы — до 24 часов. Это значит, что пополнение камеры сгорания новыми порциями топлива осуществляется 1–2 раза в сутки.

Важно! За счёт того, что происходит почти полное разложение твёрдых материалов, пирокотлы менее вредны для окружающей среды

Как сделать агрегат своими руками

Чтобы сделать такое сложное устройство, понадобится достаточно широкий набор инструментов и материалов. Вот примерный их список:

  • электрическая дрель;
  • сварочный аппарат (рекомендуется модель постоянного тока);
  • несколько упаковок электродов;
  • болгарка;
  • шлифовальный круг на 125 мм;
  • отрезной круг на 230 мм;
  • металлические листы 4 мм;
  • набор труб различного диаметра;
  • набор профтруб 2 мм;
  • несколько полос стали разной ширины и толщины;
  • вентилятор;
  • термодатчик.

Из металлических листов

  1. Приобрести стальные листы и трубы, разрезать их на куски нужного размера можно на металлобазе. Рубка гильотиной обеспечит точность размеров, позволит сделать идеальные срезы и ровные сварные швы.

Разрезать лист стали на куски

Сварить корпус котла

Выполнить шлифовку корпуса

Выполнить монтаж воздуховода

Из газового баллона

Если в хозяйстве есть использованный старый газовый баллон, то из него можно самостоятельно сделать отличный пиролизный котел. Оптимальный объем баллона для работы 50 л. Дополнительно понадобится арматура, полоса стали.

Принцип работы пиролизного котла из газового баллона

  1. Баллон обрезать вверху, удалить закругленную часть, из которой можно будет сделать крышку. отшлифовать, сбоку нужно вырезать загрузочное отверстие, куда будет поступать топливо. Сгоревшие дрова будут проваливаться вниз сквозь решетку из арматуры, оставляя минимум золы и сажи.

Срезать у газового баллона верхнюю часть

Выполнить монтаж дымохода

Сделать поршень для котла

Из кирпича

Печь из кирпича будет более громоздкой, для нее необходимо выделить специальное место. Чтобы пол выдержал значительный вес печи и не подвергся деформации, необходимо сделать фундамент из бетона, разобрав часть финишного напольного покрытия

Важно понимать, что кирпичом обкладывается металлический котел, поэтому предстоят не только кладочные, но и сварочные работы

Для строительства печи мастеру следует подготовить материалы и инструменты:

  • обычный кирпич для выкладки основания, 100 шт. шамотного кирпича, 350 шт. огнеупорного керамического кирпича. Количество может варьироваться в зависимости от габаритов котла;
  • поддувальная и топочная дверцы;
  • базальтовый картон;
  • лист стали размерами 6000х1500 мм и толщиной 3-4 мм;
  • профтруба 800х400 и трубы 57 мм, 32 мм и 159 мм;
  • чугунный колосник — 3 шт.;
  • вентилятор, мощностью не менее 300 Вт;
  • рычажный терморегулятор;
  • сварочный аппарат;
  • дрель;
  • болгарка с большим и малым диаметром круга;
  • набор электродов;
  • термодатчик.

Пошаговая инструкция для монтажу кирпичной пиролизной печи:

Очень важно выбрать подходящую и несложную схему выкладки и составить по ней рабочий чертеж. Согласно выбранной схеме, вывести основание в ноль обычным кирпичом, дождавшись полного высыхания бетонного основания

Схема работы пиролизной печи из кирпича

Кроме того, следует придерживаться ряда рекомендаций:

  • рекомендованная толщина стали, которая используется при самостоятельном изготовлении пиролизного котла, составляет 4 мм. Однако в целях экономии для корпуса устройства можно использовать трехмиллиметровую сталь;
  • загрузочное отверстие для топлива у самодельных моделей обычно размещают несколько выше, чем у обычных твердотопливных котлов;
  • обязательно нужно установить ограничитель, который позволит контролировать количество воздуха, поступающего в топливную камеру, а также своевременно подкладывать дрова или брикеты;
  • для изготовления ограничителя можно использовать трубу диаметром около 70 мм, длиной чуть больше корпуса устройства;
  • к нижней части ограничителя следует приварить стальной диск, образующий со стенками трубы зазор около 40 мм;
  • для установки ограничителя в крышке котла следует сделать соответствующее отверстие;
  • загрузочное отверстие для дров следует сделать прямоугольным. Закрывают это отверстие дверцей, со специальной стальной накладкой, обеспечивающей надежное прилегание;
  • ниже необходимо сделать отверстие для удаления золы;
  • трубу, по которой движется внутри котла теплоноситель, нужно сделать с изгибом, чтобы максимально улучшить отдачу тепла;
  • количество теплоносителя, поступающего в котел, можно регулировать с помощью установленного снаружи вентиля.

Корпус пиролизного котла следует изготавливать из достаточно прочной стали, способной выдержать высокую температуру. Толщина металла должна быть не менее 3 мм

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
