Дровяная печка для дачи длительного горения: монтаж покупной и изготовление своими руками

Делаем буржуйку

Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.

Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.

Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:

  • Камера сгорания – в ней горят дрова с образованием пиролизного газа;
  • Камера дожига – в ней происходит сгорание продуктов пиролиза;
  • Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
  • Дымоход – в большинстве случаев это труба диаметром 100-150 мм.

Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.

Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.

Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры

Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм

Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.

Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.

Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).

Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.

Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.

При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.

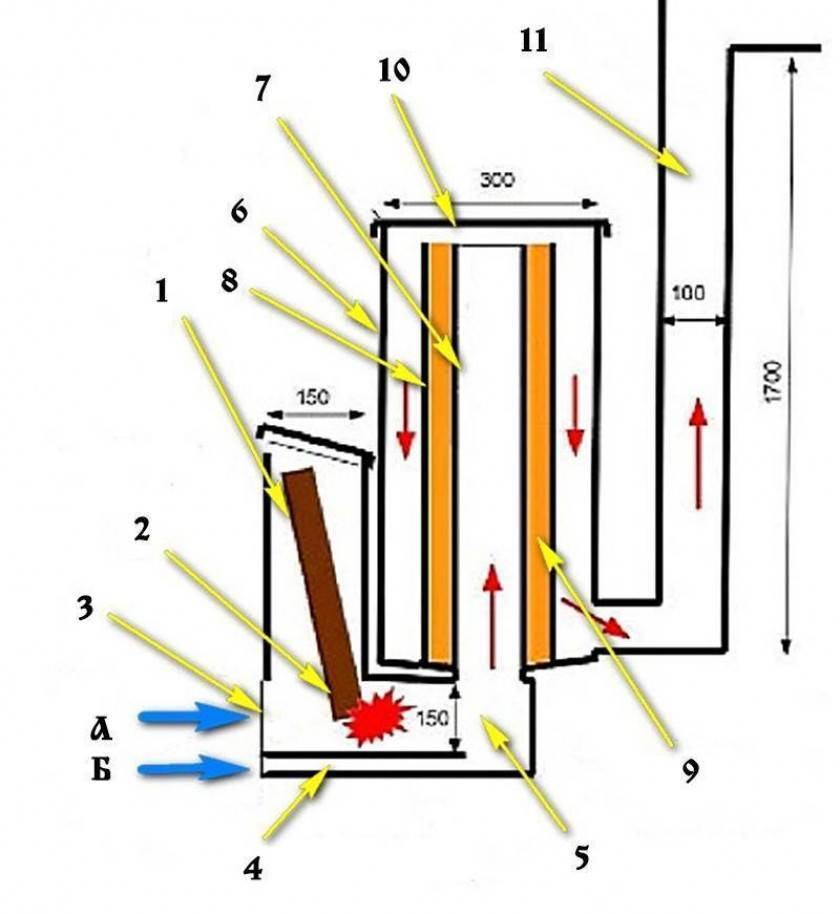

Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.

В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.

Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.

Преимущества печей-каминов длительного горения

Основным признаком современной печи-камина служит отрегулированный процесс горения твердого топлива, происходящий в основной камере при некотором недостатке кислорода. Дрова при таком режиме не вспыхивают ярким пламенем, а долго тлеют. При этом поддерживается температура, достаточная для пиролиза – разложения высокомолекулярных соединений до простейших газов, включая СО. Они полностью догорают на выходе из топки, куда поступает в необходимых количествах дополнительный воздух. В результате выделяется максимальное количество тепла и не возникают вредные выбросы.

Как известно, интенсивность процесса горения топлива зависит от количества подаваемого кислорода. При достаточном его количестве топливо горит интенсивно, выделяя большое количество тепла, но сгорает закладка быстро. При ограниченном поступлении воздуха, горение может перейти в стадию тления, при котором даже языки пламени наблюдаются не всегда.

В принципе, любую печь путем манипуляций с задвижками можно перевести в режим длительного горения. Другое дело, что не все они предназначены для такого режима. Обычные печи с перекрытыми задвижками могут быть даже опасны — в режиме тления могут стать источником дыма или угарного газа. Так что лучше искать печь камин для дачи в характеристиках которой указана строчка «длительное горение» и стоит максимальное время горения одной закладки. Это может быть 6-18 часов.

Как определить поддерживает ли печь длительное горение или нет

Одна из характеристик, по которым можно отличить печь камин длительного горения для дачи от обычной отопительной — герметичное ее исполнение. Ведь надо сделать так, чтобы воздух поступал в нужном количестве. Не больше и не меньше. Второй признак — наличие нескольких регулируемых заслонок.

Герметичность проверить можно только во время топки, а вот наличие заслонок отслеживается визуально и то, насколько плотно они перекрывают доступ воздуха тоже можно посмотреть, как хорошо они двигаются. В некоторых моделях регулировка подачи воздуха происходит через зольный ящик. В таком случае надо смотреть, насколько он хорошо «ходит», насколько плотно перекрывает подачу воздуха. Хотя зольный ящик не может быть герметичным, больших отверстий он оставлять тоже не должен. Так же можно отследить наличие уплотнения на дверке, шибера на трубе. Все это критерии, по которым можно определить поддерживает ли данная печь-камин длительное горение.

С дожигом газов

Чем еще отличаются печи длительного горения от обычных? Тем, что в них может производиться дожиг газов, которые образуются в процессе горения дров. В обычных печах эти газы улетают в трубу, так как для их воспламенения требуется особый режим — высокая температура и ограниченный доступ воздуха. В печах длительного горения топливная камера может быть разделена на несколько частей. В одной горят дрова, в остальных — газы, которые образовались при разложении топлива. Подобные печи называют еще газогенераторными, так как именно в режиме тления образовывается самое большое количество газов. Что характерно, большая их часть имеет теплотворную способность выше чем у топлива, при разложении которого они образовались. Так что при использовании обычных печей значительная часть тепла упускается. Потому и считается что печь камин длительного горения для дачи и дома более выгоден, так как требуется меньшее количество топлива.

Минус в том, что печь камин длительного горения для дачи или дома стоит солидных денег. Ценник на модели, поддерживающие длительное горение, стартует от 400-450$, если это российский производитель и корпус из конструкционной стали. Отечественная нержавейка стоит раза в два дороже, а чугун — еще в два раза. Импортные печи-камины с функцией длительного горения, при тех же характеристиках, примерно на 70-100% дороже.

Отличие классического открытого камина от печи-камина

Классический камин открытого типа — это только дополнительный источник тепла, который обогреть помещение в холода не может. Он дает тепло в небольшом количестве, распространяется оно только во время горения топлива, причем непосредственно перед топкой. Этот вид отопительного прибора хорош для сырого летнего или осенне/весеннего дня. Зимой дать достаточное количество тепла для всего помещения он не в состоянии, так как для его работы нужна хорошая тяга, которая «вытягивает» большую часть тепла.

Печь-камин имеет другие характеристики, закрытую топку. Такой агрегат может отапливать помещение самостоятельно (при правильно подобранной мощности). А печь камин длительного горения для дачи и дома еще и делает это экономно, так как использует энергию топлива по максимуму.

Достоинства и недостатки

Давайте посмотрим, чем хороши самодельные буржуйки, изготавливаемые народными умельцами:

  • Дешевизна – большинство материалов можно найти бесплатно или отдать за них сущие копейки;
  • Всеядность – фактически, в печке буржуйке может гореть любое твердое топливо;
  • Простая конструкция – если мы посмотрим на чертежи, мы не обнаружим в них ничего сложного;
  • Возможность приготовления еды – для этого печки буржуйки оснащаются варочными отверстиями с крышками;
  • Простота в эксплуатации – при условии наличия хорошего дымохода, буржуйка будет работать исправно и не чадя на все помещение.

К сожалению, отопление буржуйкой имеет и свои минусы:

  • Низкая эффективность печки – без должной модернизации большая часть тепла будет улетать в трубу;
  • Не самый солидный внешний вид – хотя некоторые умельцы делают из буржуек самые настоящие произведения искусства;
  • Высокая температура корпуса – чревато ожогами;
  • Большой расход топлива – для того чтобы печь долго сохраняла тепло, не требуя сжигания тонн дров, придется идти на ухищрения.

Несмотря на некоторые недостатки, простые буржуйки на дровах по-прежнему востребованы среди тех, кто нуждается в тепле при отсутствии газовой магистрали.

Устройство

Прежде чем сделать твердотопливный котел, желательно спроектировать или найти точный чертеж. Это поможет избежать длительного процесса подгонки при изготовлении отдельных деталей. Принцип работы всех таких устройств примерно одинаковый, а значит, чертежи будут похожи между собой

Стоит обратить внимание на размеры установки, диаметры труб, глубину загрузочного пространства. Самодельный котел хорош тем, что параметры можно изменить под свои нужды. Обогреватель не должен занимать слишком много места, быть близко к стене, иметь размеры труб несопоставимые с помещением, в котором он будет находиться

Обогреватель не должен занимать слишком много места, быть близко к стене, иметь размеры труб несопоставимые с помещением, в котором он будет находиться.

Котел длительного горения с вертикальной топкой (еще его называют «бубафоня»). Собирают, в основном из стали с высокой теплоустойчивостью. Толщина металлических стенок должна быть 4-6 мм, чтобы сталь не прогорела в кратчайший срок. Очень часто за основу берут опустошенный газовый баллон или небольшую бочку. Растопка будет идти на дровах или пеллетах. На них сверху ставится поршень, который оказывает давление, не давая образоваться воздушному зазору, ускоряющему горение. Иначе это приспособление называют «воздушный распределитель», посередине распределителя располагается отверстие для прохождения воздуха в топку. Деталь представляет собой кусок листовой стали в форме диска, толщиной не более 5 мм, а диаметром чуть меньше чем диаметра топки, чтобы была возможность свободно перемещать ее в топке, с приваренным к ней стальным штоком. На распределителе со стороны дров установлены 50см перегородки для прохождения воздуха. Это оптимальный размер, т. к. при увеличении топливо будет выгорать очень быстро, а при уменьшении – будут затухать

Устанавливаются перегородки (важно, чтобы они были в форме дуги) так, чтобы получилось подобие крыльчатки

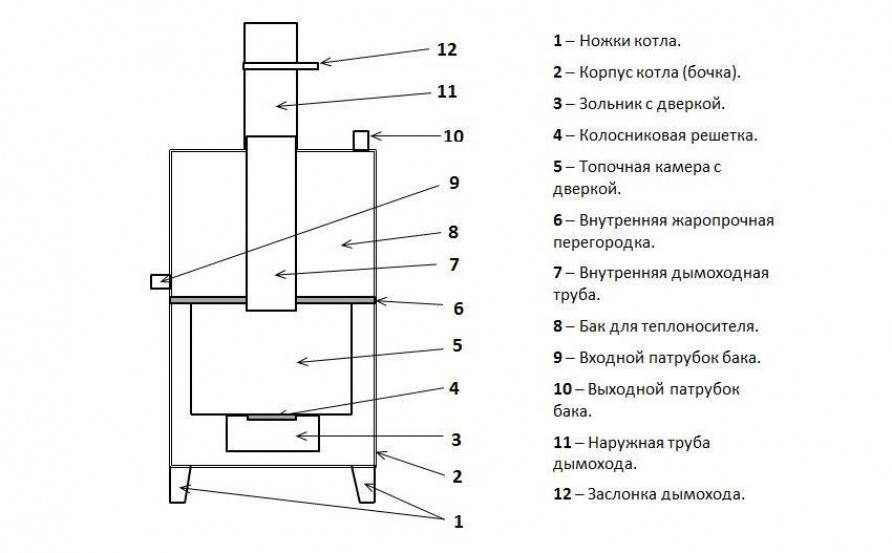

Устройство котла на твердом топливе

Твердотопливный котел можно подключить к системе отопления в доме. Для этого необходимо осуществить одну из следующих схем:

  • Через топку запустить змеевик, по которому будет идти и нагреваться жидкость;
  • Установить дымовую трубу так, чтобы она проходила через сосуд с жидкостью, дым имеет достаточно высокую температуру на выходе, а значит, будет эффективно нагревать жидкость.

Приступаем к изготовлению – что понадобится

Для изготовления самодельной печи требуется подобрать удобное место. Это должно быть помещение с подключенным электричеством, достаточной площадью. Теперь о материалах. Легче для печи с долгим горением применить стальную бочку на 200 л. Впрочем, объем не имеет принципиального значения, от него просто будет зависеть теплоотдача устройства. Используют газовые баллоны и даже огнетушители.

Печь можно сделать из старого газового баллона

Но, опять же, объем заготовки: из баллона на 27 л можно изготовить печь для обогрева бани, из меньшего или огнетушителя – для крохотного помещения. Имеет значение толщина металла: чем толще, тем дольше прослужит печь. Если ничего подходящего нет, используем толстостенную трубу, листы стали. Металл не должен иметь повреждений и ржавчины. Из других материалов потребуются:

  • материал для ножек, если печь круглой формы (трубы, угольник, арматура);
  • листовая сталь 5-миллиметровой толщины по размерам торцевой стороны изделия;
  • герметичная дверца или материал для нее;
  • 100-миллиметровая труба на 15 см длиннее устройства;
  • 5 м трубы 150 мм для отвода дыма.

Необходимы измерительные приспособления: рулетка, отвес, уровень, а также молоток, киянка, мастерок.

Описание и виды печей длительного горения

Печи длительного горения экономят теплоноситель путем дожига газов, выделяющихся при горении

Агрегат удобно использовать, т. к. после загрузки можно долго не открывать топку. В процессе перегорания дров или угля выделяется горючий газ, который собирают в камере, где он догорает и выделяет энергию.

Используются такие устройства в частных домах, дачах, гаражах, предприятиях.

По функционалу печи делят на оборудование для отопления, приготовления пищи, используют комбинированные варианты. Материалом служит металл, чугун, кирпич. Для круглогодичного использования лучше выбрать кирпичный очаг комбинированного действия. Хорошим вариантом станет самодельная печь «бубафоня» из газового баллона.

Классическая печь

Сложная конструкция предполагает наличие внутренней камеры сжигания угля. В ней обустроена камера, соединенная с колпаком для догорания выделяемых газов.

Топливо поджигают снизу, газы поступают в колпак и сгорают. Классика проявляется в проталкивании горючих газов через массу топлива в камеру, куда подается воздух. К таким видам относят печи: булерьян, печка Бутакова.

Шахтная печь

В агрегате область горения смещена к зоне колосников. Газы выходят сквозь соседнее отделение, где догорают и выделяют тепло. Лучшим материалом служит кирпич.

В составе есть:

  • кокошник для погрузки шихты, вывода газов;
  • печная шахта;
  • горн;
  • фурма для подачи газов.

Оборудование имеет высокий коэффициент эффективности и большую производительность.

Подовая печь

В ней поджигают топливо сверху, огонь перемещается вниз. Воздух подают под сгоревший пласт по специальным каналам. Простая и эффективная конструкция разработана во множестве моделей, которые легко сделать собственноручно.

Газогенерирующие печи

Предусматривает медленное сгорание газов, отделяемых на основе пиролиза. Дровяное топливо перегорает под действием тепла и малого объема кислорода, при этом выходят горючие газы. В агрегате обязательно есть теплообменник. Подходят для отопления с подсоединением одного или двух контуров.

Чем хороши печи для дома на угле длительного горения

Особая категория отопительного оборудования – печи для дома на угле длительного горения. Некоторые пользователи ошибочно считают, что между дровяными и угольными печками нет никакой разницы. Ошибка приводит к тому, что печь начинает работать с уменьшенной теплоотдачей и быстро выходит из строя.

Особенности устройства печей на угле

Сжигание угля сопровождается увеличенным выделением тепла. Для поддержания нормального горения, требуется усиленный приток кислорода в топочную камеру.

Топочная камера – имеет усиленный каркас: утолщенные стенки изготавливаются из жаропрочной стали или чугуна. Корпус обычной дровяной печи при сжигании угля, после небольшого числа растопок, попросту прогорит, так как стенки топки гораздо тоньше, чем у аналога, работающего на угле.

Какой уголь лучше для домашней печи

Нормативный срок службы печей, 5-8 лет. На сроки эксплуатации влияет несколько факторов

Критическое важное значение имеет правильный выбор топлива. По этой причине, каждый производитель подробно указывает, какой именно уголь стоит использовать в процессе эксплуатации печи. Каменный уголь – это общий термин, обозначающий несколько сортов топлива с индексом А (антрацит), Д (длиннопламенный), ДГ (длиннопламенный газовый)

Топливо оптимально подходит для работы печного оборудования.

Каменный уголь – это общий термин, обозначающий несколько сортов топлива с индексом А (антрацит), Д (длиннопламенный), ДГ (длиннопламенный газовый). Топливо оптимально подходит для работы печного оборудования.

Для печей длительного горения лучше уголь сортов Д и ДГ. Принцип работы печей основан на применении процесса пиролиза – дожига отходящих углекислых газов в процессе сжигания твердого топлива. Сорт ДГ обеспечивает высокий процент продуцирования горючего газа и незаменим при современном печном отоплении углем.

Как топить печь в доме углем

Еще одно отличие дровяной печи от угольной заключается в температуре воспламенения топлива. Чтобы уголь начал гореть, необходимо создать температуру в топочной камере, близкую к 800°С.

Растопку выполняют с помощью дров – сначала делают затравку с помощью лучинок, мелких древесных щепочек. После этого укладывают порцию дров, достаточную, чтобы прогреть топку до необходимой температуры.

Сначала сгорают дрова, что создает необходимую температуру для горения угля. После сжигания следующего слоя, образуется небольшой процент коксующегося остатка и сажи. Древесина, горящая следом, выжигает сажу, что благотворно сказывается на работе и сроке службы.

Какую печь на угле выбрать для дома

Все отопительные печи длительного горения на угле для дома, предлагаемые разными компаниями, имеют общий принцип работы, но отличаются некоторыми конструкторскими и теплотехническими характеристиками.

Тип топлива – существуют комбинированные печи длительного горения на дровах и на угле, и однотопливные модели. Первые, оснащаются съемными колосниками. Модели, работающие исключительно на угле, встречаются редко, но отличаются долгим сроком службы. В конструкции используются утолщенные стенки топочной камеры.

Российская компания Термофор выпустила серию отопительных печей с разными типоразмерами мощности, от 9 до 40 кВт. Виды угольных отопительных печей, предлагаемых производителем:

Термофор Студент Уголь – теплогенератор имеет производительность 9 кВт и предназначен для полноценного обогрева жилых комнат до 90 м².

Компания Термофор создала особую систему теплосъема, позволяющую распределить получаемое тепло по соседним помещениям, посредством воздуховодов.

Правила установки угольных печей в своём доме

Отзывы о печах на угле показывают, что потребители допускают одинаковые ошибки во время монтажа. Нарушения, допущенные во время установки, влияют на производительность, теплотехнические характеристики и безопасную эксплуатацию.

Монтажные работы проводят с соблюдением следующих рекомендаций:

Печку устанавливают на негорючее основание. На деревянном полу делают кирпичную площадку, либо укладывают базальтовый картон, сверху закрываемый листовым железом.

Печи для дачных и загородных домов на углях и дровах, устанавливаются с соблюдением правил, описанных в ППБ и СНиП. Строгие требования предъявляются к высоте дымохода. Оголовок трубы возвышается над кровлей, в зависимости удаления от конька. Устанавливается искрогаситель и при необходимости, усилитель тяги – дефлектор.

Существующие виды и их особенности

Вид топлива (доступный именно Вам) – первый, важнейший, и часто решающий фактор, который влияет на выбор модели котла. Что это будет: дрова, уголь, пеллеты, или жидкое топливо?

Конструкции разрабатываются под определённые параметры топлива, которые прописываются в инструкциях.

Чем ближе владелец держится этих рекомендаций, тем больше его будет радовать результат.

Разделить котлы можно по принципу работы:

  1. Газогенераторные или пиролизные.
  2. Длительного горения, на тлении.

Конструкция газогенераторных агрегатов позволяет дожигать газы, которые обычно вылетают в трубу. Отличие от второго варианта в том, что происходит это в отдельной камере (часто она похожа на лабиринт из металлических проходов). Повышается КПД, а кроме того, в таких печах процесс горения идёт немного медленнее, поэтому и загружать топливо приходится чуть реже.

Если стоит цель заглядывать в кочегарку как можно реже, стоит обратить внимание на полноценные печи отопительные длительного горения с водяным контуром на тлении. Суть здесь в том, что вертикальная полость топки забивается топливом и горение идёт сверху вниз (практически тлеет)

Есть модели и с нижним пламенем, а замедленное горение обеспечивается ограниченной подачей воздуха. Процесс пиролиза также идёт, но чаще всего здесь же, в медленно тлеющем пламени.

Ряд моделей оснащены автоматической подачей топлива. Присматривать за таким прибором проще всего.

Особенность конструкции

Но не только высокая производительность является преимуществом такой конструкции.

Весь смысл длительного горения заключается в том, что прогорает одновременно не вся закладка дров, как это происходит в классической печи, а только верхний слой.

Принцип работы

Это становится возможным по причине забора воздуха сверху, а не снизу через зольник. Таким образом, прогорание топлива происходит постепенно, в верхнем его слое. Когда этот слой сгорает, через регулятор подается новая порция кислорода, причем ровно столько, сколько нужно для сгорания верхнего слоя. Это и обеспечивает такую продолжительность горения и возможность контроля над процессом.

Главным моментом в печи камине остается поддержание длительного горения, в процессе которого происходит полный распад топливных элементов. В результате этого процесса формируются большие объемы горячих газов и стабильно выделяется большое количество тепла.

Реализация вторичного дожига происходит во второй камере (верхней).

В топливной камере, куда закладываются дрова, происходит первичное сгорание топлива. По патрубку горячий дым поднимается вверх и там уже догорает полностью. Вот для стимуляции вторичного дожига дров и предусмотрено в конструкции наличие патрубков, через которые происходит поступление кислорода.

Сегодня получили большое распространение две системы длительного горения, реализуемые в таких приборах. Это канадская система Булерьян и Прибалтийская Стропува. При этом система Бурельян пользуется большой популярностью в нашей стране из-за небольших габаритов и невысокой цены. А вот система Стропува менее распространена по причине высокой цены и большого количества технических параметров.

Традиционно система Бурельяна (именно эта технология будет использовать в описываемой нами печи-камине длительного горения) представляет собой небольшую печь, состоящую из двух камер.

В нижней камере происходит основное сгорание дров, в результате чего образуется древесный газ. Нагреваясь, он поднимается вверх и поступает во вторую камеру, которая находит выше первой.

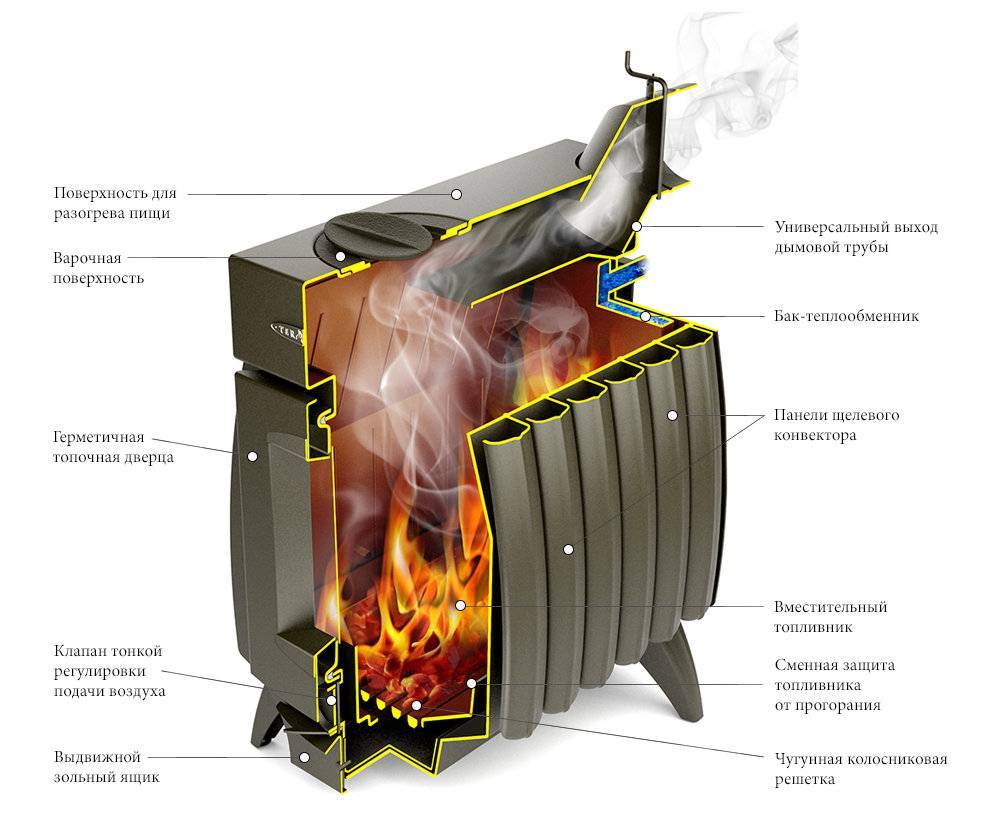

Схема печи с варочной поверхностью длительного горения

Здесь происходит диффузия горячего газа с воздухом и вторичное сгорание.

Еще одним отличием от традиционной печи-камина является место расположения дверцы топки. Если обычно она крепится снизу, то здесь конструкция будет несколько иная.

Само время горения подсказывает, что для процесса понадобится большое количество дров, которое должно где-то находиться.

Именно с этой целью, нижняя камера (или топка) должна быть больших размеров, а дверца, через которую закладываются дрова, находится достаточно высоко.

Особенности печи длительного горения

В печи камине зольник играет роль исключительно техническую и предназначен для очищения печи от остатков золы, которой остается совсем немного после двойного сгорания топлива. Учитывая тот факт, что воздух поступает через специальное отверстие, расположенное в верхней части печи, дверца зольника должна быть абсолютно герметичной.

Иначе ни о каком длительном горении не будет и речи, если кислород будет поступать снизу печи.

Итак, резюмируя особенности конструкции печи камина длительного горения, можно выделить следующие моменты:

  • большой объем топочной (загрузочной) камеры;
  • разделение основной топки на две части: верхнюю и нижнюю камеры;
  • отсутствие поддувала;
  • регулируемая подача кислорода сверху.

Чем выше влажность дров, тем меньше будет КПД печи. Поэтому для горения рекомендуется использовать топливо влажностью не более 20%.

Печь на опилках – ничего сложного и доступно

Подобное устройство работает на самом дешевом топливе, которое хорошо сгорает и дает немало теплоэнергии. Часто опилки просто выбрасывают или продают по символической цене. Но гореть они могут только в специальных приспособлениях, в других видах печей если и горят, то плохо. Конструктивными особенностями предусмотрена возможность сильного уплотнения древесной массы, чтобы между ее частичками не оставался воздух. В таком состоянии они будут не сгорать быстро, а тлеть, отдавая тепло, достаточное для обогрева одной – двух комнат.

Собирается установка по тому же принципу, что и другие с вертикальной загрузкой. Лучше применить металлические изделия цилиндрической формы, но если такой возможности нет, можно выполнить прямоугольной формы. В отличие от буржуйки, где дрова загружаются сбоку, предусматриваем загрузку опилок сверху. От других моделей эта отличается наличием конусной трубы. Она вставляется посредине воздушного регулятора – круга с отверстием внутри печи. Конструкция представлена на чертеже.

Внутрь засыпаем опилки и трамбуем как можно плотнее, чтобы продлить процесс горения. Трубу убираем – это легко из-за ее конусной формы. Отверстие, образованное на ее месте, послужит дымоходом и для подвода кислорода, чтобы поддержать тление опилок. Со стороны поддувала поджигаем опилки – процесс пошел

Важно правильно настроить дымоход: излишняя тяга вытянет тепло на улицу, при слабом горении в помещение будет проникать дым

Особенности использования

Для того чтобы в конструкцию отопительного прибора загрузить топливо, необходимо снять крышку и прижимной круг вместе с трубой. На дно следует засыпать опилки до уровня дымохода. После этого нужно выполнить утрамбовывание. Поверх топлива следует уложить веточки, а на них бумагу.

Далее сверху устанавливается прижимной круг, а затем конструкция закрывается крышкой. Когда начинается процесс горения, происходит перекрытие воздушной заслонки. Затем печь можно спокойно оставить на 6 часов. По прошествии этого времени выполняется следующая загрузка топлива.

Чертеж печи:

Когда процесс тления опилок запущен, запрещено раньше времени подбрасывать очередную порцию. Пока не произойдет полное сгорание засыпать новое топливо нельзя. Если пренебречь этой рекомендацией, то сила горения может увеличиться или снизиться. При этом процесс теплообразования также изменится. Горение начинается в нижней части оборудования и постепенно распространяется по сторонам. По мере прогорания опилок они будут опускаться на дно.

Чертеж для изготовления печи на опилках своими руками

К топливу, используемому в таком оборудовании, предъявляются определенные требования. Главное — обеспечить тщательную прессовку опилок в камере сгорания. При изготовлении установки ее размеры выбираются с ориентацией на время тления топлива. Если загрузить в печку диаметром 30 см опилки, то необходимость в добавлении новой порции не будет возникать в течение 6 часов. Количество тепла, образующегося во время горения, во многом определяется такими параметрами оборудования, как:

  1. Глубина печки.
  2. Диаметр конструкции.

Что представляет собой печь длительного горения

В традиционном отопительном приборе твёрдое топливо сгорает на колосниковой решётке. Процесс сопровождается интенсивным окислением и выделением тепла при прохождении воздуха через слой дров или угля. Избыток окислителя приводит к тому, что углерод сгорает очень быстро, а часть тепловой энергии уходит в трубу с дымом.

Печи длительного горения для отопления дома работают несколько по другому принципу. В них под воздействием повышенной температуры происходит выделение горючих веществ, которые затем воспламеняются в отдельной камере сгорания. Это позволяет точно дозировать количество поступающего воздуха для протекания реакции окисления топлива. Последнее не горит, а тлеет, что значительно увеличивает продолжительность работы отопителя на одной загрузке.

Конструктивные особенности

Наибольшее распространение получили котлы пиролизного типа. Конструктивно они состоят из нескольких камер и соединяющих их газоходов. В первую выполняют загрузку топлива. Там оно прогревается до температуры, при которой начинается выделение летучих веществ. Двигаясь по газоходам, они попадают в камеру сгорания. В ней происходит полное окисление горючих веществ с выделением тепла.

Преимущества и недостатки

Газогенераторные отопители набирают всё большую популярность у домовладельцев, вынужденных обогревать строения, сжигая твёрдое топливо. Обусловлено это такими преимуществами:

  1. Экономное расходование топлива. Отопители этого типа намного рациональней используют энергоресурсы, чем другие более традиционные аналоги.
  2. Высокий КПД. Эффективность газогенерирующих типов достигает максимального значения в 85%, что недостижимо для обычных отопительных приборов.
  3. Небольшие габариты. Компактную модель можно легко вписать в интерьер загородного дома.
  4. Простота в обслуживании. Загружать топливный материал, как и выполнять чистку, необходимо редко, а перевод отопителя из активного режима в пассивный выполняют поворотом воздушной заслонки.

Основной недостаток газогенераторной установки — сложность и дороговизна фабричных моделей. Сделать производительную печь длительного горения своими руками по рабочим чертежам с высоким КПД из металла или кирпича сможет не каждый домовладелец. Более простые варианты могут не подойти, если отапливаемая площадь слишком большая. Кроме того, пиролизные типы не способны быстро нагреть помещение: они предназначены для плавного поднятия и поддержания температуры.
