Печь-ракета: возможности применения и сборка своими руками

Модели и производители печей

Прежде чем купить недорого печь для дома на дровах, стоит познакомиться с особенностями продукции известных производителей. В этом случае будет легче ориентироваться в предлагаемом в магазине ассортименте, в преимуществах и недостатках отдельных моделей.

Булерьян

Печь с подобным конструктивным исполнением впервые была разработана на территории Канады. Для нее характерно простота конструктивного исполнения и высокие эксплуатационные характеристики.

Топка цилиндрической формы изготавливается из стали, имеющей толщину 5 – 6 мм. Дверь топочной располагается на торцевой стороне. К корпусу привариваются полые трубы, имеющие круглое или прямоугольное сечение. После прогрева топки, воздух в трубах нагревается, обеспечивая активный конвекционный процесс.

Булерьян – качество, проверенное временем

Печи Бутакова

Запатентованная модель продемонстрировала хорошие результаты в суровых климатических условиях. Под данным товарным знаком выпускаются несколько моделей, с различными техническими характеристиками:

МодельМощность, кВтВес, кгОбъем внутреннего пространства, кубов
Студент970150
Инженер15113250
Доцент25164500
Профессор402351000
Академик553001200

Бутакова – надежность и долговечность

Бренеран

Российский аналог канадской модели, изготавливаемый по европейской технологии. Представлен несколькими моделями:

МодельМощность, кВтОтапливаемая площадь, квадратовВес, кг
АОТ-664056
АОТ-111180105
АОТ-1414160145
АОТ-1627240205
АОТ-1935400260

Печи непрерывного действия могут комплектоваться стеклянными дверцами. Допустимо подключение к водяному контуру. Однако в отличие от своего зарубежного аналога, у такого оборудования недостаточная герметичность дымового штуцера, что может стать причиной попадания конденсата в помещение.

Бренеран – российский аналог Булерьян

Теплодар

Продукция известного российского производителя. Отличается высоким КПД благодаря тщательно продуманной конструкции. Компактные размеры и небольшой вес. Можно выбрать печь длительного горения для гаражаили дома с подходящими характеристиками.

Теплодар Матрица-200 актуален для помещений с площадью до 200 квадратов. Сибирь обеспечивает быстрый прогрев комнаты. Модели серии Т станут лучшим выбором для гаража. Для кухни лучше приобрести отопительно-варочную печь-камин Вертикаль

Теплодар Матрица-200 – хороший выбор

Везувий

Российская разработка. Такие длительного горения печи на дровах для бани, дачи или загородного дома способны стать лучшим решением. Часто используются для обогрева хозяйственных построек. На выбор модели влияет назначение помещения, для которого она приобретается. Обеспечивают равномерный обогрев благодаря особому конструктивному исполнению: внутрь топки вварены трубы, через которые проходит нагретый воздух.

Везувий для равномерного обогрева дома

Термофор

Отечественная разработка для любого дома. Под данным товарным знаком выпускается несколько моделей:

  • Герма;
  • Золушка;
  • Индигирка;
  • Нормаль;
  • Огонь-батарея.

Печи могут использоваться для обогрева различных помещений с внутренним объемом 50-250 м³. Их мощность варьируется от 4 до 13 кВт.

Термофор в коричневом цвете

Ермак

Отопительное оборудование, имеющее небольшие размеры и классическую конструкцию. Надежный кожух защищает от вредных инфракрасных лучей. Это оптимальное решение для небольшого дачного дома.

Принцип работы печи Ермак

Варианты конструкции ракетных печей

Если нужно собрать печь-ракету своими руками, стоит воспользоваться чертежом переносной модели «Робинзон», ее конструируют из обрезков профильной трубы и металлической подставки на ножках. Все работы сводятся к сварке. Схемы достаточно вариативны, они допускают использование труб другого сечения, в этом случае все параметры нужно подгонять под пропорции.

Для изготовления больших отопительных агрегатов используют металлическую бочку на 200 л либо газовый баллон. Из этих элементов формируют наружный колпак, для сборки внутренних деталей используют шамотный кирпич или трубы среднего диаметра. Если взять за основу газовый баллон, можно получить на выходе как мобильную конструкцию, так и полноценный стационарный прибор с лежанкой.

Самым сложным этапом, предваряющим сборку, является расчет тепловой мощности устройства. Умельцы рекомендуют использовать готовые чертежи с указанием исходных материалов, при выборе схемы нужно сопоставить потенциальные размеры печи и отапливаемую площадь.

Для повышения КПД печей были разработаны модификации, способные прицельно собирать тепло:

  • печь-плита,
  • с водяным контуром,
  • с лежанкой.

Первый тип оснащается расширенной варочной поверхностью, на которой одновременно можно использовать несколько емкостей. Вертикальная труба с топкой и дверцей находится непосредственно под плитой, под которой также проходит горизонтальный канал. Горячий воздух нагревает варочную поверхность и напрямую, и по каналу. Уличная модель имеет устойчивые ножки, обеспечивающие надежность и безопасность конструкции.

Печь с водяным контуром монтируется на бетонной основе, предотвращающей возникновение перекосов. Жаровой канал и топочное отделение, выложенные из кирпича, образуют нижнюю часть, здесь же предусмотрен зольник (дрова загружаются вертикально). Стальная труба в виде вертикального канала обеспечивается термоизоляцией и наружным корпусом. На последнем фиксируется теплообменник с водяной рубашкой.

Модель с лежанкой достаточно массивна, пристройка выглядит как софа или кровать. При желании здесь можно уложить матрас и использовать площадку как дополнительное спальное место. Лежанку выкладывают из камней, объединенных глиняной массой, или кирпичей.

Печь “Антошка”

Этот востребованный вариант туристическо-походного типа печи потребует несколько больше времени на самостоятельное изготовление. Печь-ракета модели «Антошка» отличается удобством конструкции. Особенность печи этого типа – присутствие дополнительной нагреваемой в процессе работы агрегата плоскости.

Она является также подставкой для емкости (варочная панель) и усилителем нагревания помещения. Следовательно, печь «Антошка» может быть использована для обеспечения горячей водой дачного дома или туристического лагеря.

Печь “Антошка”

Материалы

Для того чтобы самостоятельно изготовить печку, нужно приобрести следующий набор материалов:

  • Трубы квадратной формы (с параметрами материала 15 см×15см×3 мм. Учитывается и длина, которая в этом варианте должна быть 40,5 см) – 1 шт и (15см×15см×3 мм, также длина элемента равняется 18 см) – 1 шт и (10 см×10см×3 мм, с длиной изделия 60,5 см) – 1 шт.
  • Пластинка металл/сталь (30см×15см×3 мм ) – 1 шт.
  • Пластина также выполненная из хорошего, устойчивого к нагреванию металла (параметры должны быть такими – 15см×15см×3 мм ) -1 шт.
  • Металлический качественно выполненный уголок (5см×5см×3, длина 30 см) – 1 шт.
  • Уголок из металла большего размера (5см×5см×3, длина 40,5 см) – 1 шт.

Дополнительно потребуется арматура/прут диаметром 8 мм, длина материала составляет в этом варианте исполнения 30 см –  таких прутов потребуется приобрести 4 шт.

Для изготовления собственными усилиями колосниковой решетки потребуется арматура диаметром 8 мм, длина ее равна 17 см – 8 штук

Важно не забыть приобрести треугольные металлические косынки, которые потребуется использовать для установки варочной панели, сталь в них должна быть 3 мм – 2 штуки

Инструменты

Для проведения всех необходимых работ потребуются, как и в прошлом варианте:

  • Болгарка.
  • Сварка (для надежного крепления всех элементов).
  • Маркер.
  • Ножницы по металлу (для работы с мелкими элементами).

Также нужно иметь защитные очки и перчатки.

Этапы изготовления

Для изготовления печи «Антошка» потребуется сделать:

  • Разметить имеющуюся в материалах трубу (поставить ее вертикально).
  • Сделать на ней затем аккуратные срезы, выполнив их под углом в 300.
  • В задней части трубы, предназначенной для топки, вырезать отверстие, размер которого составляет 12×10 см.

Вторая часть работ:

В нижней части элемента также важно не забыть вырезать отверстие, размер которого немного увеличится и будет составлять по чертежу 15×15 см.
Далее потребуется произвести соединение этих двух элементов.
Задняя стена топки должна быть заварена заранее подготовленной для этого пластиной из огнестойкой и качественной стали.

После к нижнему отверстию вариации ракетной печь робинзон снаружи  нужно приварить отрезки металлических прутов. Расстояние, на котором проводится работа, составляет 1-1,2 см. далее работа предполагает следующие действия:

  • Для изготовления такой части агрегата отопления, как камера поддува (поступления воздуха) используется отрезок размером 18 см, являющейся частью квадратной трубы. Без нее функционирование печи в целом не допускается по соображениям безопасности.
  • На нем нужно сделать срез под углом в 300 (в итоге размер этой часть конструкции составляет 10×18 см).

Получившаяся деталь должна иметь дно и две стенки. Ее лучше всего поставить на подставки – так достигается комфорт для последующей работы. Их изготавливают из металлических уголков, прикрепляют путем приваривания к дну конструкции.

Далее начинается работа над основной частью печи (верхней). Шаги будут следующими:

Топка будущей печи (верхнему отверстию) – к ней приваривается или иным способом крепится (если сварка отсутствует) имеющаяся в комплектации материалов труба

Ее важно крепить в строго вертикальном положении. Здесь важно помнить, что требуется соблюдать максимальную аккуратность.
Изделия треугольной формы, выполненные из металла (на качестве здесь лучше не экономить), нужно поставить на ребро, что повысит устойчивость этой части конструкции для создания необходимой комбинации элементов.
Затем их приваривают/прикрепляют к трубе и дополнительно к верхней части конструкции.
Продолжается создание агрегата тем, что к краю топочного отверстия, который находится вверху (передний по отношению к мастеру, выполняющему работу) приваривается пластина размером 3дм×1,5 дм×3 мм.

Завершающая часть создания: нужно приварить к верхней части вертикально расположенной трубы уголки – это будет подставка, на которую устанавливается емкость для приготовления пищи или разогрева еды. Арматуру нужно согнуть (900 – полуокружность), получившиеся уголки привариваются к трубе с четырех сторон на расстоянии 30 см друг от друга.

Правила эксплуатации ракетных печей

Печи-ракеты, равновелико как и другие конструкции длительного горения, нуждаются в запуске на теплую трубу. И если для второго варианта печи это не столь значительно, то для первого холодный дымоход приведет только к напрасному сожжению топлива. По этой вину конструкция нуждается в предварительном разогреве – протопке опилками, бумагой и проч.

Также стоит заметить, что реактивная печь неспособна самонастраиваться, потому поначалу поддувало полностью открывается, а прикрывается лишь после того, как конструкция начнет мощно гудеть. В дальнейшем доступ кислорода постепенно снижается.

Преимущества и недостатки ракетных печей

Главным достоинством рассматриваемого варианта является низкая себестоимость агрегата – как в отношении расходников, так и касательно трудозатрат. Если взять за основу трубы, баллон и металлопрофиль, можно собрать образец, способный стать экономичным и действенным способом отопления жилья в суровых климатических условиях.

Умелые мастера оперативно выкладывают замечательные кирпичные вариации, способные гармонично вписаться даже в самый требовательный интерьер. В этом случае декорирование сводится к маскировке крышки топливного отсека и выступающего колпака, остальные сегменты и дымоходы изначально не на виду.

Чтобы добиться высокой эффективности печи, следует избегать использования сырых дров, также не нужно добиваться ревущего режима, оправдывающего название, – лучше ограничиться ручной подачей воздуха.

Топка сырыми дровами существенно снижает эффективность работы печи

Еще одной сильной стороной приспособления является возможность использования теплового аккумулятора: водяной контур в совокупности с лежанкой позволяет направить как можно больше энергии на отопление, уменьшить потери через дымоход.

Недостатки конфигурации:

  • необходимость в ручном управлении, отсутствие возможности автоматизации,
  • частая загрузка топлива,
  • колпак сильно нагревается, прикосновение к нему чревато ожогами.

Последнее обстоятельство ставит под сомнение целесообразность использования примитивных ракет в условиях, когда в доме есть дети.

Разновидности ракетных печей

Ракетную печь можно сделать самостоятельно или на заказ из различных материалов. Здесь необходимо ориентироваться на возможности и имеющиеся ресурсы.

Печь из газового баллона

Использованный газовый баллон — широко распространенный материал для изготовления печи. Удобство его использования заключается в том, что это, по сути, уже готовая заготовка корпуса печи вытянутой конусовидной формы. Топливные затраты минимальны, а выделяемое тепло обогреет помещение площадью до 50 кв.м. Материал баллона нужно выбирать не взрывоопасный и устойчивый к высоким температурам и нагреву. Лучший вариант — это пропановый баллон из цельного металла, емкостью 50 литров, диаметром 35 см и высотой 85 см. Этого объема хватит для горения любого типа топлива. Также для изготовления переносной ракетной печи из газового баллона используются объемы 12 и 27 литров, но с меньшей теплоотдачей. Баллон можно приобрести на специальной газовой заправке.

Перед началом изготовления печи из баллона стравливается газ, путем открытия вентиля на некоторое время. Затем, изготавливается простая печка-буржуйка. Далее срезается верхняя часть баллона, отверстие для вентиля остается. Вверху вырезается круглое отверстие с приваренной стальной полоской, служащее основой для дымохода.

Печь из кирпича

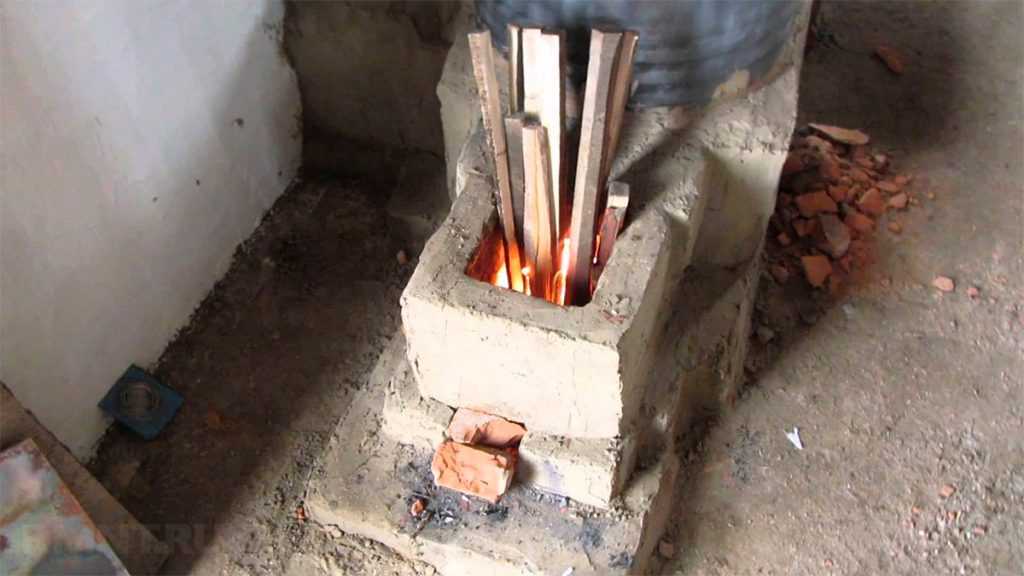

Может быть как стационарной, так и походной. Сложенная наспех, за 15-20 минут, ракетная печь из кирпича, осколков кирпича или булыжников «на сухую», отлично справится с приготовлением еды и подогревом воды. Недостаток такой печи в низкой экономии закладываемого топлива и небольшой теплоотдачей. Разогрев кирпичей в дымоходе до 1000 градусов позволяет конструкции быстро войти в рабочий режим. При этом ракета не дымит благодаря тому, что в такой температуре все топливо сгорает без остатка.

Ракетная печь с водяной рубашкой

Чаще всего используется стационарный печной тип. Особенность такой печи состоит в том, что теплоотдача идет не только на подогрев воздуха в помещении, но и для воды. Для этого ракетная печь с водяным контуром соединяется с теплоаккумулирующим баком — для создания системы автономного водоснабжения. Идеальный вариант для применения на даче или в частном воде, ведь устройство помогает снизить расходы на отопление и подогрев воды, что очень экономично.

Печь из бочки

Распространенная модель для отопления дома. Малозатратная в изготовлении и энергоемкая в теплоотдаче. Часто обустраивают совместно с теплой лежанкой. Способна прогреть помещение более 50 кв. м. Для изготовления печки отлично подойдет стандартная 200-литровая бочка диаметром 607 мм. Этот диаметр можно сократить почти вдвое, что удобно для встраивания трубы-райзера, выполненной из газового баллона или жестяных ведер, диаметром 300-400 мм. Словом, печь можно поставить из подручных материалов.

Печь Широкова-Храмцова

Отечественная модернизация ракетной печи. Основной материал — жаростойкий бетон, который создает отличную термодинамику в конструкции. Благодаря стабильной работе печи и низкой теплопроводности материала, часть тепла выходит наружу в виде ИК-излучения, что невозможно при эксплуатации других печных типов. Если использовать жаропрочное стекло, то печь можно приспособить под камин. Недостаток установкитакой печи — в высокой стоимости материала, на заготовку которого понадобится бетономешалка.

Печь-плита

Для приготовления пищи и заготовок в домашних и уличных условиях, устанавливается усовершенствованная печная конструкция с широкой варочной поверхностью для установки нескольких емкостей. Вертикальная труба-райзер с приваренной к ней топкой находится прямо под варочной панелью, обеспечивая ее высокотемпературный нагрев. Скапливаясь под крышкой панели, газы выходят по горизонтальной трубе, равномерно нагревая всю площадь панели, и устремляются на выход по вертикальному дымоходному каналу.

Чертежи печи «Огниво» и других моделей своими руками

Лучше всего своими руками делать небольшие переносные конструкции: ракета «Огниво» и «Робинзон». Легко выполнить расчет, а для работы потребуется обрезки профильных труб и навыки сварки металла. Размеры могут отличаться от чертежа, это не страшно

Важно соблюдать пропорции

Стационарные печи ракета делаются из газового баллона или металлической бочки. Эти элементы выполняют роль корпуса. Внутри печка оборудуется трубами меньшего размера или шамотным кирпичом. Из баллона можно сделать как стационарный агрегат, так и мобильный.

Схема печи непрерывного горения:

  • Дымоход;
  • Колпак;
  • Утеплитель;
  • Загрузочный бункер;
  • Зона горения;
  • Зона дожигания.

Сделать расчет печи ракета бывает непросто, ведь точной методики не существует

Следует обращать внимание на проверенные готовые чертежи. Необходимо для конкретного помещения определять свой размер отопительного оборудования

Возведение печи-ракеты из кирпича

Каменка обладает аналогическими техническими свойствами, что и металлическая конструкция, однако, возведение кирпичной ракетной печи – процесс трудоемкий, требующий дополнительных финансовых затрат и времени.

Колпак каменной печи-ракеты следует делать из бочки. Для безопасности и удобства использования, конструкцию печи, кроме колпака, нужно опустить вниз, выкопав яму под полом. Дно необходимо уплотнить и залить бетонным раствором, простыми словами – сделать фундамент. Толщина бетонного покрытия должна быть более, чем 10,0 см. Чтобы фундамент стал прочным, и на нем можно было начать процесс кладки кирпича, потребуется подождать около 3 дней, пока раствор полностью затвердеет. По истечению данного периода, можно начинать возводить стенки ракетной печи.

Для кладки можно использовать лишь огнеупорные строительные материалы, а именно:

  • Огнестойкий глиняной раствор;
  • Огнеупорные кирпичи.

После завершения укладки, следует дождаться, пока раствор затвердеет, а конструкция станет целостной, прочной и надежной. Железная бочка без дна устанавливается сверху огневого канала, а промежуток между бочкой и кирпичом заливается утеплителем. При обработке торца необходимо использовать тот же огнестойкий глиняный раствор. Сверху надевается самая большая бочка, а к нижней ее части присоединяют дымоходный патрубок.

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

  1. Высота колпака H составляет от 1,5 до 2D.
  2. Высота его глиняной обмазки – 2/3H.
  3. Толщина обмазки – 1/3D.
  4. Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
  5. Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
  6. Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
  7. Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
  8. Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
  9. Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
  10. Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
  11. Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
  12. Внешняя дымовая труба должна иметь высоту не менее 4 метров.
  13. Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок. Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки

Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

Рисунок №4 схемы футеровки жаровых каналов ракетных печей

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.

Рекомендации по изготовлению

Проще всего сделать своими руками маленькую переносную печь – ракету «Робинзон», чей чертеж представлен ниже. Потребуются обрезки профильных труб, металл для ножек и подставки, а также навыки проведения сварочных работ. Причем соблюдение точных размеров, указанных на чертеже, не обязательно. Можно взять трубы другого сечения, только надо уменьшать либо увеличивать их пропорционально, дабы детали стыковались друг с другом.

Чертеж усовершенствованной походной печки «Робинзон» с дюзами из профильной трубы, разрезанной вдоль на 2 части

Watch this video on YouTube

Наиболее распространенные варианты больших ракетных печей делаются из газового баллона или металлической двухсотлитровой бочки. Надо понимать, что эти готовые элементы применяются в качестве наружного колпака, а внутренние детали печки надо делать из труб меньшего диаметра или выкладывать из шамотного кирпича. Причем из баллона можно смастерить как стационарный отопитель с небольшой лежанкой, так и агрегат, который можно перемещать.

Учтите, произвести расчет тепловой мощности печи ракетного типа довольно сложно, единой расчетной методики не существует. Проще опереться на готовые чертежи уже работающих образцов и выполнять сборку по ним. Только нужно сопоставлять размеры будущей печки с габаритами отапливаемого помещения. К примеру, для обогрева небольшой комнаты хватит размеров баллона, в иных случаях лучше брать большую бочку. Подбор внутренних деталей для них показан на схеме:

2 варианта буржуек – из газового баллона и стандартной железной бочки

Печь ракета из баллона

Кроме самого газового баллона, для сборки печки потребуется:

  • профильная труба 150 х 150 мм для топливника и загрузочного бункера;
  • стальные трубы диаметром 70 и 150 мм пойдут на внутренний вертикальный канал;
  • то же диаметром 100 мм на дымоход;
  • утеплитель (базальтовое волокно плотностью не менее 100 кг/м³);
  • листовой металл толщиной 3 мм.

Для мастера, владеющего сварочным делом, данная работа не представит особой сложности. У баллона следует отрезать верхнюю часть по шву, предварительно вывернув вентиль и наполнив его доверху водой. По бокам с двух сторон вырезаются проемы для установки топливника и врезки дымохода. Профильная труба вставляется соединяется с вертикальным каналом, который выводится сквозь дно баллона. Дальнейшие работы по изготовлению ракетной печи ведутся в соответствии с чертежом:

В конце верхнюю часть надо приварить на место, затем тщательно проверить все швы на проницаемость, чтобы внутрь печи бесконтрольно не поступал воздух. После этого можно присоединять дымоход с водяной рубашкой (при наличии) и приступать к испытаниям.

Кладка отопителя ракетного типа из кирпича

Этот вариант печки потребует расходов на покупку шамотного кирпича, обычный керамический для ракетной печи не подойдет. Кладка выполняется на растворе из шамотной глины, она тоже продается в виде готовой строительной смеси. Как сделать стационарную ракетную печь:

  1. Предварительно нужно выкопать яму, утрамбовать дно и залить фундамент размерами 1200 х 400 мм и высотой 100 мм, как изображено на фото.
  2. После застывания фундамент накрывают листом базальтового картона и ведут кладку камеры сгорания, бункера для загрузки дров и вертикального канала. С торца камеры сгорания устанавливают дверцу для прочистки зольника.
  3. После высыхания глины яма засыпается, а на вертикальный канал надевается заранее подобранная труба или малая бочка диаметром 450 мм. Промежуток между кирпичной кладкой и стенками трубы заполняется огнеупорным утеплителем, например, базальтовой ватой, керамзитом, вермикулитом.
  4. На последнем этапе на конструкцию надевают колпак из большой металлической бочки диаметром 600 мм. Предварительно в ее верхней части делается вырез и ставится патрубок для подключения дымохода. Когда бочка перевернется, он как раз окажется внизу.

Дальше – дело техники, можно выводить дымоход сразу наружу либо строить еще лежанку с дымооборотами. Для этой цели уже сгодится обычный керамический кирпич и глиняно-песчаный раствор. Порядовка кирпичной кладки ракетной печи с небольшой лежанкой подробно показаны на видео:

Watch this video on YouTube

Чертежи реактивной печи из газового баллона и других видов

Печи длительного горения делятся на стационарные и мобильные. Мобильные печи используют в походах, пикниках, на природе для нагрева и приготовления пищи. Стационарные применяют для обогрева дома, хозяйственных построек, теплиц, гаража. При этом выделяют 4 типа конструкций.

Виды реактивных печей:

  • Самодельная походная печь из металлических труб, ведер, банок;
  • Реактивная конструкция из газового баллона;
  • Кирпичная печь с металлической емкостью;
  • Печка с лежанкой.

Чертежи реактивной печи из газового баллона можно скачать в интернете или сделать самостоятельно от руки

Переносная конструкция оборудована с отрезков трубы. Единственное отличие касается установленной перегородкой для зольника. Для нижней части могут использовать колосниковую решетку.

Прибор из газового баллона более трудный в постройке, но значительно увеличивает КПД. Для монтажа конструкции необходима бочка или газовый баллон. Дрова в топке сгорают из-за притока кислорода загрузкой через специальное окно.

Догорают газы в трубе, которая размещена внутри конструкции, за счет подачи вторичного воздуха. Усиливается эффект путем утепления внутренней камеры. Горячий воздух помещается в колпак, а дальше во внешнюю камеру. Через дымоход продукты горения удаляются.

Комбинированная модель из кирпича и металла – это стационарная конструкция. Благодаря высокой теплоемкости дровяная печь накапливает и отдает тепло в течение нескольких часов. Именно поэтому такой конструкцией отапливают жилые помещения.

Ракетный агрегат с лежанкой – это усовершенствованный прибор, который способен дольше сохранять тепло. Так как часть тепла выходит через дымоотвод, то увеличили его длину. За счет быстрого иссечения горячих газов и большего дымоотвода и решилась эта проблема.

Так получаются массивные печи с лежанкой, которые схожие на диван или кровать. Это стационарные устройства из кирпича или камня. Благодаря уникальной конструкции печь способна удерживать тепло всю ночь.

Усовершенствованные варианты ракетной печной конструкции

Модернизированная конструкция представляет собой стандартную печку с дверцей на топочном отделении. Наличие такой детали с ручкой позволяет удобно регулировать выделяемое тепло. Обычно дверцу закрепляют таким образом, чтобы она открывалась вверх.

Ракетные печные конструкции с дверцами Источник ct.yimg.com

Более совершенным вариантом является конструкция с заслонкой. Хорошо, если она будет перемещаться в разных направлениях – вниз, вправо, влево. Рекомендуется обязательно предусмотреть такой элемент при заказе печной конструкции. Специалисты также советуют изготавливать топку из металла толщиной 3-5 мм.

Печка из квадратной трубы – это еще один вариант конструкции. В основном прокат с квадратным сечением используют для изготовления вертикального участка. На нем даже можно расположить варочную поверхность, созданную из широкой металлической пластины. Такое исполнение позволит максимально удобно готовить различные блюда.

Печь «Антошка»

Эта разновидность ракетной печной конструкции отличается более сложным устройством. Изделие тоже является мобильным вариантом. Его мастера изготавливают также из профильной трубы. Обычно она имеет квадратное сечение. Еще в работе используют стальные пластины, прутки, косынки и уголки.

Один из вариантов печи «Антошка» Источник pinimg.com

Эта походная печь ракета может даже иметь дополнительную нагреваемую плоскость. Она располагается горизонтально от наклонной топки до вертикальной трубы. На ней можно размещать какую-нибудь емкость, где будет нагреваться вода или готовиться блюдо. Благодаря ее наличию окружающее пространство станет быстрее обогреваться.

При изготовлении печки «Антошка» мастер сначала размечает вертикальную трубу. На ней он делает срезы под углом 30°. Потом вырезается из квадратной трубы топочное отделение и меньшего размера поддувало. Затем в верхней и нижней плоскости топки вырезают отверстия. Они необходимы для отвода дыма и поступления воздуха.

Далее, все три части соединяются в единую конструкцию. Во время приваривания поддувала к топке еще устанавливается колосниковая решетка. Она изготавливается из металлического прутка. При этом задние стенки топки и поддувала закрывают металлическими пластинами. Крепление вертикальной трубы выполняется при использовании металлических уголков. Они усилят конструкцию.

Одна из возможных схем печки «Антошка» с горизонтально расположенным поддувалом, боковой ручкой для переноски и подставкой из стальных пластин на вертикальной трубе Источник noyabrsk.teplozhar.ru

На следующем этапе приваривают опорные элементы из металлического уголка. Ведь изделие должно быть устойчивым. После этого крепят так называемую горизонтальную варочную поверхность, если она предусмотрена конструкцией. В завершение на дымоотводящую вертикальную трубу привариваются загнутые прутки в количестве 4 штук. Получится своеобразная подставка для размещения, например, кастрюли.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
