Инструкция: как правильно подключить твердотопливный котел

Требования к помещению для установки газового котла

Исчерпывающая информация по правильной подготовке помещения содержится в одном из вышеперечисленных документов. В том числе, там имеются предписания по габаритам котельной, обустройству входной двери, высоте потолочного перекрытия и прочим важным параметрам (ключевые требования см. ниже).

Сразу же стоит отметить, что если максимальная тепловая мощность газового котла более 30 кВт, то под его установку обязательно необходимо выделять отдельное помещение. Модели с меньшей производительностью и с соответствующим расположением вывода под дымоход могут устанавливаться, например, в кухонном помещении. Категорически запрещается монтаж газового котла в ванной.

Нельзя его устанавливать и в санузле, а также в комнатах, которые считаются по назначению жилыми. В качестве альтернативы допускается обустройство котельной в отдельной постройке. При этом, учитываются свои нормы, о которых есть информация ниже.

Котельную в частном доме можно оборудовать на уровне цокольного этажа, на чердаке (не рекомендуется) или просто в специально обустроенной под эти задачи комнате.

В соответствии с правилами установки газового котла в частном доме она должна быть оборудована с учетом следующих критериев:

  • Площадь не менее 4 м2.
  • Одно помещение рассчитывается не более, чем на две единицы отопительного оборудования.
  • Свободный объем берется от 15 м3. Для моделей с небольшой производительностью (до 30 кВт) эту цифру можно уменьшить на 2 м2.
  • От пола до потолочного перекрытия должно быть 2,2 м (не меньше).
  • Котел устанавливается так, чтобы расстояние от него до входной двери было не менее 1 м; рекомендуется обустраивать агрегат возле стены, которая расположена напротив дверного проема.
  • С фронтальной стороны котла нужно оставлять, как минимум, 1,3 м свободного расстояния для настройки, диагностики и ремонта агрегата.
  • Ширина входной двери берется в районе 0,8 м; желательно, чтобы открывалась она наружу.
  • В помещении предусматривается окно с открывающейся наружу форточкой для экстренного проветривания помещения; его площадь должна быть не менее, чем 0,5 м2;
  • Отделку поверхностей нельзя выполнять из склонных к перегреву или возгоранию материалов.
  • В котельную вводится отдельная линия электропитания для подключения освещения, насоса и котла (если он энергозависим) со своим автоматическим выключателем и, по возможности, с УЗО.

Особое внимание следует обратить на обустройство пола. Он должен иметь прочное основание в виде черновой стяжки с армированием, а также финишное покрытие из абсолютно негорючих материалов (керамика, камень, бетон). Чтобы котел было проще выставить, полы делаются строго по уровню

Чтобы котел было проще выставить, полы делаются строго по уровню.

На кривой поверхности установка котла может быть затруднена или невозможна недостаточным вылетом регулируемых ножек. Подкладывать под них сторонние предметы, чтобы выровнять агрегат, запрещено. Если котел установить неровно, то он может работать неправильно, с повышенной шумностью и вибрациями.

Для наполнения водяной системы отопления и ее подпитки в процессе эксплуатации в котельную необходимо ввести водопровод с холодной водой. Для слива системы на период обслуживания или ремонта оборудования в помещении обустраивается канализационная точка.

К дымоходу и обеспечению воздухообмена в котельной частного дома предъявляются особые требования, потому этот вопрос рассмотрен отдельным подпунктом ниже.

Если помещение под установку газового котла оборудуется в отдельной от частного дома постройке, то к нему предъявляются такие требования:

  • свой фундамент;
  • бетонированное основание;
  • наличие принудительной вентиляции;
  • двери обязательно должны открываться наружу;
  • размеры котельной рассчитываются по вышеуказанным нормам;
  • в одной и той же котельной разрешается установка не более двух газовых котлов;
  • наличие правильно обустроенного дымохода;
  • к нему должен быть обеспечен свободный доступ для прочистки и других операций;
  • для питания штучного освещения и отопительного оборудования предусматривается отдельный ввод с автоматом соответствующей мощности;
  • подача воды должна быть организована так, чтобы в холодное время года магистраль не замерзла.

Мини-котельная смонтированная возле дома.

Полы, стены и потолки отдельно оборудованной котельной также должны быть выполнены и отделаны материалами, соответствующие классу негорючих и термостойких.

Способы подключения

Довольно распространенным способом является подключение водонагревателя в систему по закрытой схеме.

Корпус твердотопливных котлов не оборудован расширительным бачком, циркуляционным насосом и прочими элементами, обеспечивающими безопасность его эксплуатации. Поэтому все это оборудование должно быть обязательно включено в обвязку котла со стороны теплового контура.

При врезке прибора в систему надо помнить, что расширение теплоносителя в этих агрегатах часто принимает неконтролируемый характер.

Поэтому монтаж твердотопливного котла лучше вести по открытой схеме, когда излишки воды при перегреве просто выльются через трубку расширительного бачка. В обратном случае повышенное давление в трубах может привести к их разрыву.

Со смесительным узлом

Второй способ подключения предполагает наличие смесительного узла. Согласно инструкции теплоноситель при входе в котел должен иметь температуру нагрева минимум 60 градусов для того, чтобы избежать больших тепловых перепадов. Нарушение этого пункта уменьшит срок службы агрегата и приведет к излишнему его загрязнению.

Чтобы избежать таких неожиданностей, к обвязке нагревателя надо подключить смесительный узел, который будет по необходимости подавать горячую воду из трубопровода и перемешивать ее с холодной водой из системы.

Третий способ – это схема подключения к обвязке котла буферной емкости для регулирования температуры воды. Когда теплоноситель имеет высокую температуру, буфер поглощает излишнее тепло, а после остывания котла отдает его системе отопления.

Таким образом, тепловой контур ограждается от резких перепадов, что позволяет поддерживать в доме постоянный температурный режим.

Подключение аварийных систем

Элементы аварийных систем в схеме обвязки используются в целях:

  • защиты от повышения максимального рабочего давления в системе;
  • защиты от превышения максимально допустимой выходной температуры теплоносителя, перегрева котла и элементов системы отопления;
  • предотвращения образования конденсата в котле вследствие большого перепада температур теплоносителя на входе и выходе устройства.

Предохранительный клапан

Защита котла и элементов системы при превышении рабочего давления теплонесущей жидкости обеспечивается предохранительным клапаном, устанавливаемом на подающей линии при выходе из котла. Такой клапан может входить в группу безопасности котла, которая встраивается в сам котел или подключается отдельно.

Как работает предохранительный клапан

К патрубку сброса давления клапана подсоединяется сливной шланг. При срабатывании клапана лишняя теплонесущая жидкость из системы через шланг сливается в канализацию.

Аварийный теплообменник

Авариный теплообменник нужен для защиты котла и элементов системы от перегрева.

Перегрев оборудования может произойти в двух случаях:

  1. при превышении вырабатываемой котлом мощности свыше необходимой для потребителей тепла;
  2. при прекращения работы циркуляционного насоса вследствие его поломки или отключения электричества.

Теплообменник состоит из охлаждающего модуля и термоклапана с выносным тепловым датчиком, настроенным на определенную температуру. Устанавливаться они могут внутри самого котла или отдельно на линии подачи теплоносителя в систему отопления.

Как работает теплообменник

При превышении допустимой температуры по сигналу теплового датчика срабатывает термоклапан.

Он подает холодную воду от магистрали водоснабжения в модуль охлаждения, в котором происходит отбор лишнего тепла от теплоносителя. Из модуля охлаждения отобравшая тепло вода поступает в канализацию.

Дополнительный контур

Защита котла от перегрева в системах с принудительной циркуляцией может быть также обеспечена с помощью дополнительного контура с естественной циркуляцией, к которому подключается накопительная емкость для ГВС.

Обвязка котла с дополнительным контуром

При нормальной работе системы давление, создаваемое циркуляционным насосом в основном контуре, запирает дополнительный контур при помощи обратного клапана, не давая циркулировать в нем теплонесущей жидкости.

При выключении по какой-либо причине насоса прекращается принудительная циркуляция теплоносителя в основном контуре и начинается естественная циркуляция в дополнительном контуре. За счет этого происходит охлаждение теплонесущей жидкости в системе до необходимой температуры.

Термостатический смеситель

Поддерживание минимально необходимой температуры на входе в котел, чтобы предотвратить образование в нем конденсата, обеспечивается термостатическим смесителем.

Устройство устанавливается на обратном трубопроводе и подключается к подающей линии при помощи перемычки (байпаса).

Установка термостатического смесителя

При низкой температуре теплоносителя в обратной линии термосмеситель открывается и подмешивает в нее горячую жидкость. После достижения нужной температуры термосмеситель закрывается и перестает подавать через байпас в обратку горячий теплоноситель.

Эту схему можно использовать в системах с любым видом циркуляции.

Можно ли сделать твердотопливный котел своими руками из подручных средств?

Что такое обвязка и из чего ее делают

В системе отопления две основные части — котел и радиаторы отопления или теплый пол. То что их связывает и обеспечивает безопасность — это и есть обвязка. В зависимости от типа установленного котла используются разные элементы, потому обычно рассматривают отдельно обвязку твердотопливных агрегатов без автоматики и автоматизированных (чаще — газовых) котлов. У них разные алгоритмы работы, основные — возможность нагрева ТТ котла в фазе активного горения до высоких температур и наличие/отсутствие автоматики. Это накладывает ряд ограничений и дополнительных требований, которые приходится выполнять при обвязке котла, работающего на твердом топливе.

Пример обвязки котла — сначала идет медь, потом — полимерные трубы

Что должно быть в обвязке

Для обеспечения безопасной работы отопления обвязка котла должна содержать ряд устройств. Обязательно должны быть:

  • Манометр. Для контроля давления в системе.
  • Автоматический воздухоотводчик. Для спуска воздуха, попавшего в систему — чтобы не образовывались пробки и не стопорилось движение теплоносителя.
  • Аварийный клапан. Для сброса чрезмерного давления (подключается к системе канализации так как стравливается  некоторое количество теплоносителя).
  • Расширительный бак. Необходим для компенсации теплового расширения. В системах открытого типа бак ставится в верхней точке системы и представляет собой обычную емкость. В закрытых системах отопления (обязательно с циркуляционным насосом) ставится мембранный бачок. Место установки — в обратном трубопроводе, перед входом в котел. Он может быть внутри настенного газового котла или устанавливается отдельно. При использовании котла для подготовки воды для ГВС также необходим расширительный бак в этом контуре.
  • Циркуляционный насос. Обязателен к установке в системах с принудительной циркуляцией. Для повышения эффективности отопления может стоять и в системах с естественной циркуляцией (гравитационных). Ставится на подачу или обратку перед котлом до первого ответвления.

Часть этих устройств уже установлена под кожухом газового настенного котла. Обвязка такого агрегата очень проста. Для того чтобы не усложнять систему большим количеством отводов манометр, воздухоотводчик и аварийный клапан собирают в одну группу. Есть специальный корпус с тремя отводами. На него накручиваются соответствующие устройства.

Так выглядит группа безопасности

Устанавливают группу безопасности на подающем трубопроводе сразу на выходе котла. Ставят так, чтобы легко было контролировать давление и можно было вручную стравить давление в случае необходимости.

Какими трубами делать

Сегодня в системе отопления уже редко используют металлические трубы. Их все чаще заменяют на полипропилен или металлопластик. Обвязка газового котла или любого другого автоматизированного (пеллетного, на жидком топливе, электрического) возможна сразу этими видами труб.

Настенный газовый котел можно подключать полипропиленовыми трубами сразу от входа котла

При подключении твердотопливного котла хотя-бы метр трубы на подаче непроходимо делать металлической трубой и лучше всего — медной. Дальше можно ставить переход на металлопластик или полипропилен. Но и это — не гарантия того, что полипропилен не разрушится. Лучше всего сделать дополнительную защиту от перегрева (закипания) ТТ котла.

При наличии защиты от перегрева обвязку котла можно сделать полиропиленовыми трубами

Металлопластик имеет более высокую температуру эксплуатации — до 95°C, чего достаточно для большинства систем. Можно ими делать и обвязку твердотопливного котла, но только в случае наличия одной из систем защиты от перегрева теплоносителя (рассказано чуть ниже). Но металлопластиковые трубы имеют два существенных недостатка: сужение в месте соединения (конструкция фитингов) и необходимость регулярной проверки соединений, так как они со временем текут. Так что обвязку котла металлопластиком делают при условии использования в качестве теплоносителя воды. Незамерзающие жидкости более текучие, потому в таких системах обжимные фитинги лучше не использовать — они все равно будут течь. Даже если заменить прокладки на химически стойкие.

Плюсы и минусы твердотопливного котла

Отопительные котлы на твёрдом топливе выгодно отличаются от альтернативных моделей:

  • дрова стоят дешевле газа и электроэнергии;
  • на растопку идут и древесные отходы — стружка или опилки;
  • помещение прогревается равномерно и остывает дольше;
  • котёл легко подключить и к ГВС, и к отопительной сети;
  • оборудование экологично и имеет высокий КПД до 85%.

Недостаток конструкции в необходимости постоянно следить за тем, чтобы котёл не перегревался. Дрова подкладывают вручную по мере прогорания топлива. Одной загрузки в котёл в среднем хватает на 2—4 часа. Кроме того, котёл нуждается в регулярной чистке из-за быстрого скапливания сажи в дымоходе и на стенках корпуса.

Вариант обвязки с буферной емкостью

Наличие буферной емкости крайне желательно для работы котла на твердых видах топлива и вот почему. Чтобы агрегат функционировал эффективно и производил тепло с заявленным в паспорте КПД (от 75 до 85% у разных типов), он должен действовать на максимальном режиме. Когда прикрывается воздушная заслонка с целью замедлить горение, в топке наблюдается недостаток кислорода и КПД сжигания дров снижается. При этом возрастают выбросы в атмосферу угарного газа (СО).

С другой стороны, при максимальном горении температура теплоносителя в современных теплогенераторах достигает 85 °С, а одной закладки дров хватает всего часа на 4. Это не устраивает многих владельцев частных домов. Решение проблемы – поставить буферную емкость и включить ее в обвязку ТТ-котла таким образом, чтобы она служила баком-аккумулятором. Схематично это выглядит так:

Измеряя температуру Т1 и Т2, можно настроить послойную загрузку емкости балансировочным вентилем

Когда топка горит вовсю, буферная емкость накапливает тепло (на техническом языке – загружается), а после затухания отдает его в отопительную систему. Для управления температурой теплоносителя, подающегося в радиаторы, с другой стороны от бака-аккумулятора тоже ставится трехходовой смесительный клапан и второй насос. Теперь вовсе не обязательно бегать к котлу каждые 4 часа, ведь после затухания топки обогрев дома какое-то время будет обеспечивать буферная емкость. Как долго – зависит от ее объема и температуры нагрева.

Есть парочка важных нюансов. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. Значит, потребуется мощность в 2 раза выше расчетной. Другой момент – подбор производительности насосов таким образом, чтобы расход в котловом контуре немного превышал количество протекающей воды в контуре отопительном.

Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром (он же — бойлер косвенного нагрева) без насоса продемонстрирован нашим экспертом в видеосюжете:

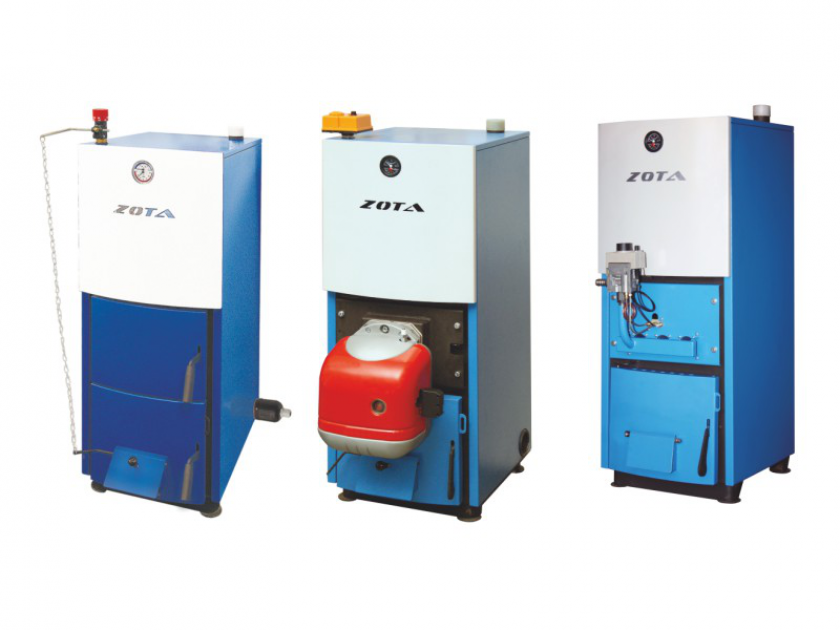

Виды твердотопливных котлов

Данные устройства различаются разновидностями используемого топлива, количеством топок и камер горения, способом подачи топлива, материалом, из которого они изготовлены. Существуют несколько видов твердотопливных котлов .

Нагреватели постоянного горения

Они изготовляются из чугуна или стали, содержат одну или две топки, работают только на угле и дровах, цикл работы составляет 4–6 часов, топливо подается вручную. Схема управления таким оборудованием в основном механическая, температура котла 60–70 градусов, разница между подачей и обраткой 20 градусов.

Потребляемая мощность от 7 до 50 кВт, а КПД – 80–90%.

Это самые недорогие котлы, используются там, где нет газопровода, часто они подключаются к системе отопления как резервные.

Устройства длительного горения

Стальные однотопочные агрегаты – топка расположена сверху, что обеспечивает более длительное горение одной закладки (дрова более 24 часов, уголь – до 144 часов) и равномерный прогрев теплоносителя.

Работает на дровах и их производных (брикеты, опилки, стружка и прочее), а также на угле. Температура котла 70–80 градусов, мощность до 50 кВт, КПД – 90–95%. Подача топлива происходит вручную.

Пиролизные твердотопливные

Они производятся из стали, имеют две камеры, соединенные форсункой. Технология заключается в том, что основное топливо (сухие дрова с влажностью не более 25%), сгорая в первой камере, выделяют горючий древесный газ, который воспламеняется во второй камере.

Цикл работы в случае подключения буферной емкости возможен от 6 часов до суток, рабочая температура котла от 70 до 95 градусов, потребляемая мощность до 120 кВт, КПД 90–95%.

Эти котлы намного дороже других, но эффективней и экологичней, т.к. золы образуется минимум, а сажи нет вообще.

Стальные агрегаты работают на гранулах (пеллетах), изготовляемых из отходов древесины – опилок, стружек и прочее. При наличии съемных колосников есть возможность использовать уголь и дрова.

Достигаемая температура – 70–80 градусов, мощность до 400 кВт, рабочий цикл от 24 до 144 часов.

Схема подачи топлива в таких котлах может быть автоматизирована, управление электронное. Этот вид оборудования используется для отопления помещений с большой площадью.

Полезные советы по изготовлению ТТ котла

  • Если вы хотите  сделать ТТ котел  универсальным  с позиции  использования сырья, то для топочной камеры используйте трубу из жаропрочной легированной стали.

    Можно значительно сократить расход  на строительство  агрегата, если  взять бесшовную стальную  трубу 20 марки.

  • Прежде чем устанавливать котел на место, которое определено  под этот агрегат, проведите первую растопку на улице, оборудовав котел  временным  дымоходом. Так вы убедитесь в надежности конструкции  и  увидите, правильно ли собрали  корпус.
  • Если в качестве  основной камеры  вы будет  использовать газовый баллон, то учитывайте, что  такой агрегат  вам  обеспечит  горение  на 10-12 часов из-за небольшого количества закладываемого топлива. Итак небольшой объем пропанового баллона уменьшится после  срезания крышки и зольника. Чтобы  увеличить  объем  и  обеспечить  большее время горения, необходимо использовать  два баллона. Тогда  объема топочной камеры точно  хватит  на обогрев большого помещения, и не нужно  будет  закладывать дрова каждые 4-5 часов.
  • Чтобы дверца зольника плотно закрывалась, не давая доступа воздуху, нужно ее хорошо герметизировать. Для этого по периметру дверцы проложите асбестовый шнур.

    Если  вы будет  выполнять  в котле дополнительную  дверцу, которая позволяет «дозагружать» топливо  не снимая крышки, ее тоже нужно  плотно герметизировать с помощью асбестового шнура.

Для эксплуатации ТТ котла, схему которого мы прилагаем  ниже подходит  любое твердое топливо:

  • каменный и бурый уголь;
  • антрацит;
  • дрова;
  • древесные пеллеты;
  • брикеты;
  • опилки;
  • сланцы с торфом.

По качеству топлива особых  указаний нет – подойдет любое. Но  учитывайте, что при большой влажности топлива, котел  не даст большой коэффициент полезного действия.

Совместное подключение двух котлов

Для повышения комфорта отопления частного дома многие хозяева устанавливают два и более источника тепла, работающие на разных энергоносителях. На данный момент наиболее актуальны сочетания котлов на:

  • природном газе и дровах;
  • твердом топливе и электричестве.

Соответственно, газовый и твердотопливный котел надо подключить таким образом, чтобы второй автоматически замещал первый после сжигания очередной порции дров. Такие же требования выдвигаются и к обвязке электрокотла с дровяным. Это сделать достаточно просто, когда в схеме обвязки участвует буферная емкость, поскольку она одновременно играет роль гидрострелки, что и показано на рисунке.

Подающие линии котлов присоединяются к верхним патрубкам теплоаккумулятора, обратные – к нижним

Как видите, благодаря наличию промежуточного бака-аккумулятора 2 разных котла могут обслуживать сразу несколько распределительных контуров отопления – батареи и теплые полы, и вдобавок загружать бойлер косвенного нагрева. Но теплоаккумулятор с ТТ-котлом ставят далеко не все, поскольку это недешевое удовольствие. На этот случай существует простая схема, причем ее можно смонтировать своими руками:

В схеме учтена особенность электрокотла – встроенный циркуляционный насос всегда работает

Здесь основным источником тепла является дровяной отопитель. После прогорания закладки дров температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает нагрев электрокотлом. Без новой загрузки дров температура в подающей трубе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если спустя какое-то время его разжечь, то все произойдет в обратном порядке. Подробно об этом способе совместного подключения рассказано на видео:

Схемы, используемые для подключения твердотопливных котлов

Обвязка твердотопливного котла отопления выполняется по определенным схемам. Чаще всего подбирается вариант, наиболее подходящий по показателям или незаменимый. Однако для достижения оптимального результата не нужно запоминать чертежи и схемы. Главное – понять принцип работы агрегата, а также изучить его преимущества и недостатки.

Для расчета идеальной схемы установки твердотопливного котла нужно подобрать наилучший вариант совмещения работы этого агрегата и бака аккумуляции тепловой энергии. Объяснить это можно следующим образом: твердотопливные котлы являются инертными устройствами, этим они отличаются от газовых, дизельных и электрических аналогов. Следовательно, температура рабочей среды будет постоянно колебаться в пределах 60-90 градусов, а удержание постоянного режима в этом случае не является возможным.

Установить циркуляционный насос для принудительного перемещения рабочей среды при обвязке котла на твердом топливе также не всегда возможно по самым простым причинам. Одной из них является отсутствие ЛЭП в непосредственной близости от дома или перепады напряжения в электрической сети, неподдающиеся стабилизации с помощью специальных устройств.

Стоимость системы отопления  без дополнительного оборудования существенно ниже, но монтаж таких систем требует более внимательного подхода к процессу, так как требуется обязательное соблюдение уклонов.

Отопительные печи длительного горения: их принцип работы

Твердотопливные дровяные котлы длительного горения по типу используемого топлива (пеллеты, дрова), методам горения (особенностям конструкции) и способу подачи топлива можно разделить на три группы.

Отопительные печи длительного горения разделяют на несколько видов, что позволяет выбрать наиболее подходящий

Котлы длительного горения

От обычного дровяного котла он отличается очень вместительной топкой – ведь чем больше может поместиться дров, тем дольше они будут гореть. Но главное отличие – это направление горения, если в обычной печи оно происходит снизу вверх, то в котле длительного горения – наоборот, сверху вниз. Этот эффект достигается за счет того, что кислород в камеру сгорания подается сверху – за счет этого интенсивность сгорания существенно снижается, дрова фактически не горят, а активно тлеют. Тем самым время между закладками топлива существенно (до 7-12 часов) увеличивается.

Схема котла длительного горения

Котел длительного горения в гостиной

 Пиролизные котлы

Другое название этого типа котлов – газогенераторные, в основу их работы пиролиз – процесс разложения топлива (дерева) в процессе тления (длительного горения) на горючий газ и твердый уголь. При смешивании с воздухом газ сгорает, выделяя большой объем тепла.

Схема строения и принципа работы пиролизного котла

Котел такого типа имеет две камеры сгорания. Первая – первичного сгорания, по конструкции и свойствам практически полностью повторяет топку обычной дровяной печи. Топливо (дрова, торфяные или древесные брекеты, опилки, пеллетные гранулы) через загрузочное окно помещают на колосник, через который обеспечивается поступление воздуха к топливу.

Пиролизный котел

Топливо поджигают и выжидают момент, когда оно полностью разгорится – это момент называют «выход газогенераторного котла на режим». После этого объем воздуха, поступающего через колосник, резко сокращают, что приводит практически к прекращению горения, топливо начинает тлеть, выделяя пиролизный газ, чья температура достигает 300С. Выделившийся газ принудительно направляют во вторичную камеру – камеру дожига (камеру сгорания), в которую нагнетается достаточный объем воздуха. При контакте с кислородом пиролизный газ мгновенно вспыхивает, осуществляя нагрев теплоносителя.

Подробно принцип работы пиролизного котла представлен на видео:

Основным достоинством такого котла можно считать очень высокий, до 90% КПД, а само топливо сгорает практически полностью, оставляя минимум золы.

В то же время, такой котел имеет два существенных недостатка:

  • зависимость от электроэнергии – практически все модели имеют встроенные воздушные насосы (нагнетатели), которые обеспечивают процесс пиролиза
  • качество топлива – влажность дерева не должна превышать 20%, в противном случае такое дерево не начнет тлеть, а после прекращения поступления воздуха в первичную камеру просто потухнет. При естественной сушке дерева такого процента можно достичь только через 6-7 лет, поэтому лучше использовать брикеты или пеллеты, что существенно увеличивает затраты

Пиролизный котел в подсобном помещении

Пеллетные котлы

По своему принципу – это пиролизные котлы, но их основное отличие и достоинство – автоматизация процесса подачи топлива, чем достигается непрерывность горения без участия человека. Для этого используются специальные гранулы – пеллеты, получаемые путем прессования отходов древесины, скорлупы орехов, лузги семечек, жмыха и т.д. Они засыпаются в большой бункер и автоматически, по мере необходимости, подаются в камеру сгорания.

Пеллеты в котле

Схема пеллетного котла

Для увеличения производительности и простоты обслуживания производители оснащают пелеттные котлы различными дополнительными устройствами: системы нагнетания воздуха, удаления дыма, дозирования подачи топлива. Все это существенно добавляет к стоимости котла, и так не очень дешевого даже в базовой комплектации. Кроме высокой стоимости, пеллетные печи-камины имеют те же недостатки, что и прочие пиролизные (газогенераторные) котлы.

Пеллетный котел в интерьере

Монтаж котла – этапы работ

С чего начать, как установить твердотопливный котел, чтобы соблюсти все нормы и правила? Давайте смотреть вместе.

Предварительная топка

Во-первых, после того, как вы привезли теплогенератор из сервисного центра или магазина, нужно сделать контрольную протопку на улице. Котловое оборудование в конце цикла производства покрывают краской, маслом и прочими консервантами. При топке все эти вещества выдают такой запах и чад, что впору задохнуться. А потому первая топка — всегда на улице.

Достаточно установить один или два сегмента трубы на дымовой патрубок, чтобы появилась небольшая тяга. Ее хватит, чтобы произвести процедуру предварительной топки.

Место для установки котла

Далее, у вас должно быть готово место, куда будет производиться установка твердотопливного котла. Естественно, что установка котлов на твердом топливе запрещается в неприспособленные для этого помещения. Нельзя поставить котел на кухне или в прихожей. И хотя такое требование есть, наши сограждане умудряются его регулярно нарушать.

Приходилось видеть ТТ котлы, установленные в коридорах, кухнях и даже просто под деревянной лестницей на второй этаж. После такого становится немного жаль, что установка котлов на твердом топливе не регламентируется также жестко, как установка газовых котлов.

Требования к месту установки ТТ котла такие же, как и при установке камина или печи. Те же нормы по расстояниям до ограждающих конструкций из горючих материалов и по их защите.

Подключение к дымоходу

Подключение котла на твердом топливе к дымоходу производится по той же схеме, что и обычной дровяной печи или камина.

С той лишь разницей, что если вы используете в качестве топлива уголь, то отступать от требований производителя или заменять какие-либо детали дымохода на менее жаростойкие нельзя.

То же самое касается и деталей котла, особенно, колосников и защиты труб в трубчатых теплообменниках.

Подключение котла на твердом топливе к дымоходу показано на схеме:

Один момент. Если вы ставите котел длительного горения, то будьте готовы к довольно большому количеству конденсата в дымоходе. Для его удаления стоит предусмотреть сливной кран в тройнике с выводом сразу в канализацию.

Хранение запаса топлива

Этот вопрос тоже имеет свои особенности. Например, установка твердотопливного котла на пеллетах, потребует места для бункера, который может располагаться как рядом с теплогенератором, так и поверх него.

Также потребуется место для хранения топлива в доме, если вы будете топить свой ТТ котел дровами или брикетами. Количество топлива на 1-2 топки всегда должно быть под рукой.

А вот уголь или опилки в любом случае будут заноситься в котельную извне сразу перед топкой. И это потребует продуманного подхода к организации пространства перед топочной дверцей или люком котла.

Схема монтажа твердотопливного котла отопления в котельной:

Как видите, схема монтажа твердотопливного котла отопления подразумевает не только собственно установку теплового агрегата, но и всех его сервисных дополнений – топливных бункеров, узла обвязки, группы безопасности котла и автоматических средств управления котлом.

Обвязка котла

Что касается этого вопроса, то обвязка котла на твердом топливе производится элементарно и практически ничем не отличается от таких же работ при установке других теплогенераторов.

Плюсы и минусы

Отопительные котлы на дровах

У дровяных котлов, как и у любых других, есть свои сильные и слабые стороны. К преимуществам можно отнести:

  • автономность от электричества – владелец может не опасаться отключения электроэнергии или перепадов напряжения;
  • простоту монтажа и эксплуатации;
  • долговечность;
  • экологичность, ведь древесина – это чистый продукт, который при горении не выделяет никаких вредных и тем более токсичных веществ; хотя углекислым газом при несоблюдении правил пожаробезопасности отравиться можно;
  • низкую стоимость, которую можно еще снизить, если самостоятельно изготовить оборудование;
  • доступность сырья – для людей, живущих неподалеку от лесных массивов, дерево является бесплатным топливом.

Также стоит отметить, что наряду с дровами в котлах подобного типа можно сжигать органические бытовые отходы (лишь твердые, разумеется).

Но есть у подобного оборудования и недостатки, среди которых:

  • необходимость в постоянном присмотре;
  • габаритность, связанная с низкой калорийностью дерева – чтобы достичь требуемой температуры теплоносителя, приходится сжигать большое количество дров;
  • большой расход топлива;
  • большой вес – практически все котлы изготавливаются из чугуна;
  • довольно низкий КПД (не более 80%);
  • отсутствие автоматической регулировки температуры в помещении.

Очевидно, что все описанные недостатки весьма существенны, но среди них нет ничего о заготовке дров. Дрова нужно найти, привезти на участок, порубить, подыскать место для хранения и постоянно подносить к котлу, ведь одной порции обычно хватает на два-три часа. Конечно, при желании дрова можно купить, но это опять же дополнительные расходы.

Топливо для котла

Когда целесообразно монтировать в доме два котла?

О преимуществах комбинированной системы рассказывается ниже, и каждый сможет оценить все ее плюсы самостоятельно. Но в ряде случаев без нее не обойтись, если думать о комфортности проживания.

  • Нехватка мощности основного агрегата. Типичный случай, когда выбор отопительной установки делается без консультации с профессионалом, с ориентацией лишь на ее возможности и обогреваемую площадь. При расчетах учитывается еще ряд параметров, игнорирование которых приводит к тому, что смонтированный в доме прибор не может в некоторых ситуациях обеспечить качественное отопление. Более подробно о нюансах приобретения котлов рассказывается здесь.
  • Повышение функциональности системы. Даже если котел твердотопливный относится к моделям длительного горения, то спустя определенное время подбрасывать в топку дрова (уголь) все-таки нужно. Когда наступит этот момент? По известному закону, в самый неурочный час, например, под утро. Автоматический перевод контура на работу с электрическим прибором избавляет хозяина от необходимости вставать среди ночи, чтобы загрузить в твердотопливный агрегат «горючее».

Вопрос выбора конкретных моделей для своего дома, с учетом особенностей строения и схемы отопления, требует отдельного рассмотрения. Он не настолько простой, как кажется, и чтобы не ошибиться, желательно проконсультироваться со специалистом в этой сфере. Сортамент отопительных приборов огромный, и, не обладая необходимыми знаниями, трудно сделать рациональную покупку.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
