Как сварить печь в баню – делаем сами своими руками

Место для камней

Место для укладки камней может быть изготовлено различными способами. Существует два варианта печей для бани:

1. Для постоянной топки, когда камни изолированы от огня листом стали и нагреваются при постоянном горении топлива. Печь в этом случае топится постоянно, во время совершения всех банных процедур.
2. Для периодической топки, когда камни конструктивно находятся внутри печи, и нагреваются горячим воздухом и дымом, проходящим через укладку. После разогрева камней до состояния, когда от температуры они самоочищаются от грязи и сажи, топка печи прекращается, закрывается задвижка на трубе и начинается процесс использования бани.

Для варианта постоянной топки достаточно сварить по верху печи ограждение из стальных прутков, и уложить камни на верхнюю крышку, как в корзину, расположив их вокруг дымохода. В корпусе печи в этом случае необходимо вырезать две дверцы – для поддувала, размером 100х200 мм, и для топки, размером 250х300, которые необходимо навесить на петли или крючки, применив для этого сварку.

При использовании технологии периодической топки, печь для бани изготавливается иначе. В верхней части топки, примерно на 400 мм ниже верха печи, в трубу вваривается выпуклой стороной вниз, старый стальной колесный диск подходящего диаметра, изготовленный способом холодной штамповки. В этот диск, как в корзину, укладывают камни. В этом случае дверец будет три. Над топкой добавляется еще дверца для каменки размером 300х350 мм, которую также необходимо навесить на корпус.

Печь для бани из трубы или старого баллона

Отличие этой конструкции от предыдущей в том, что бак с водой располагается непосредственно над топливником. Для работы понадобятся: труба для печи и бака (толщина стенок 1 см, диаметр 50 см, высота 150 см); труба для каменки (толщина стенок прежняя, а диметр 35см); кран врезной; металлическая арматура; петли для дверец; листы стАльные толщиной аналогично трубам; инструменты для сварки, резки металла.

Печь для бани из трубы

• Делим трубу большего диаметра надвое, используя болгарку. Из одной части (длина 60 см) будем монтировать бак для воды, из второй (90 см)– конструировать отопительный прибор для бани.
• На листе стали делаем разметку, чтобы вырезать круг, равный по диаметру трубе – корпусу печи. Для этого удобно использовать баллончик с краской или маркер. Этот круг послужит донышком конструкции. Герметично привариваем его к трубе.
• Сразу же делаем ножки конструкции. Для этого укрепляем донышко печи для бани металлическим каркасом из профилей. Высота каркаса 10-15 см.
• После того, как печь твердо стоит на ножках, рисуем на корпусе прямоугольник 25х7 см. Этот кусочек металла будет дверцей поддувала. Вырезаем его болгаркой, оснащаем петлями, скобой-ручкой и щеколдой.

• Делаем колосник. Его задача: пропускать воздух из поддувала в зону горения, удерживать топливо и не препятствовать попаданию пепла и золы в нижнюю камеру печи. Такую решетку можно изготовить из отрезков арматуры или листа металла с вырезанными в нем отверстиями. Колосник необходимо закрепить сваркой во внутренней части трубы на высоте 12-15 см от донышка.

  Делаем колосник

• Выше колосника будет располагаться топливник. Дверцу для него вырезаем размером 25х30 см, отступая от уровня колосника около 20 см. Устанавливаем дверку аналогично поддувальной.

  Дверца топливника для печи

• Каменку будем сооружать из арматуры. Изгибая ее в разные стороны, придаем прутьям арматуры форму корзины, скрепляем их между собой пластичной проволокой. Сюда будем укладывать камни для печи. «Корзинку» устанавливаем на верхнюю часть трубы. Здесь же прорезаем дверцу любой формы и вновь оборудуем ее петлями, задвижкой.

  Дверца для каменки

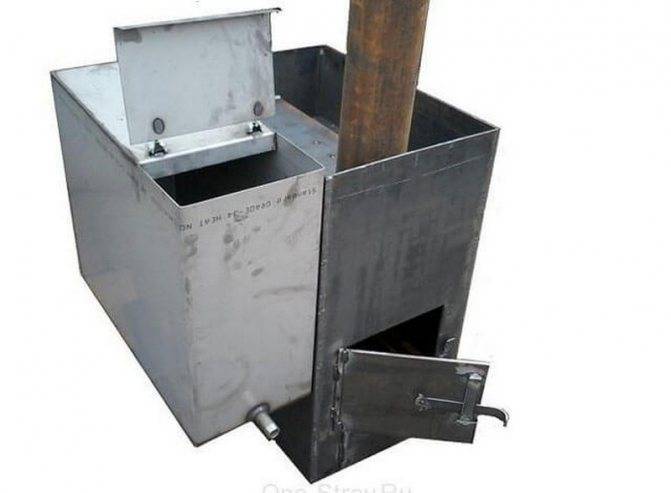

• Далее займемся баком для воды. Корпус бака – это труба, длиной 60 см. Для этой трубы вырезаем донышко, в котором в свою очередь вырезаем отверстие и пропускаем сквозь это отверстие трубу дымохода. Закрепляем детали сваркой. Ближе ко дну бака врезаем кран.

  Бак для воды

• Теперь собираем две части печи воедино так, чтобы бак располагался строго над топливником. Производим сварной шов.

• Крышку для бака удобно сделать двустворчатую. Вырезаем круг, делим его на две равных части, одну из которых наглухо привариваем к баку, другую крепим с первой половинкой петлями. Чтобы удобнее было открывать бак, крышку оснащаем ручкой-скобой из арматуры.

  Крышка для бака

Таким образом, из самых простых материалов можно быстро и дешево соорудить печь для бани своими руками, при этом она ничем функционально не будет отличаться от покупного аналога! Выполняя работу качественно и не спеша, вы получите результат, который будет радовать вас и ваших гостей многие годы!

Печь–котел вертикального типа

Вертикальные железные печки, изготавливаемые из труб, тоже пользуются спросом у любителей банных процедур, поэтому обходить их вниманием нельзя. Другое дело, что в интернете опубликовано множество материалов по сборке различных простых буржуек, повторять их здесь нет смысла. Но есть изделия, заслуживающие внимания своей оригинальностью, например, самодельная печь – котел со встроенной каменкой, чья схема представлена ниже:

Но есть изделия, заслуживающие внимания своей оригинальностью, например, самодельная печь – котел со встроенной каменкой, чья схема представлена ниже:

Агрегат отлично решает проблему недостатка места в парилке, поскольку его вертикальный корпус содержит 3 камеры – топливную, каменку и бак для нагрева воды. Правда, вместительность камеры сгорания невелика и в процессе протапливания бани придется делать несколько загрузок, но это расплата за экономию полезной площади. Опять же, при желании размеры топливника можно увеличить, убрав водяной котел либо сделав его объем меньше.

Порядок проведения работ по изготовлению вертикального отопителя таков:

1. Обрезка и обработка торцов трубы DN500, вырезание проемов под дверцы.
2. Подготовка круглых заготовок из металла толщиной 5—10 мм на перегородки, днище и крышку.
3. Обработка вырезанных частей и изготовление из них дверец печи.
4. Сваривание колосниковой решетки из арматуры.
5. Сборка металлической банной печи.

Вначале внутрь корпуса привариваются перегородки, после чего сквозь отверстия в них пропускается дымоходная труба и тщательно обваривается. Устанавливается колосник, затем сваркой прикрепляется днище. Крышка бака делается из 2 частей – одна ставится наглухо, а другая – на навесах. В нижнюю часть котла необходимо врезать патрубок для слива воды, после установки металлической печи к нему следует прикрутить кран. Способы и приемы производства работ подробно показаны на видео:

Watch this video on YouTube

Бак для воды и пожарная безопасность

Бак для нагрева воды в бане изготавливается таким образом, чтобы внутри его проходила дымовая труба. Тогда вода будет нагреваться от горячего дыма и продуктов сгорания топлива. Для этого в листе стали, используемом для днища бака, необходимо вырезать отверстие под дымоход, который и нужно вварить в днище. Для удобства пользования баком, в боковую стенку можно вварить патрубок с резьбой, на который накрутить банный кран.

Печь для бани должна устанавливаться на негорючем основании, на расстоянии не менее полуметра от сгораемых конструкций – деревянных стен и перегородок. Лучшим вариантом будет залить под нее фундамент из бетона. Перед дверцами топки и поддувала, для обеспечения пожарной безопасности, на деревянный пол крепится лист оцинкованного железа размером 500х700 мм.

Ограждение печи можно сварить из стальных прутков в виде решетки. Ограждение устанавливают на расстоянии 100-150 мм от корпуса печи. Допускается монтировать ограждение прямо к корпусу печи при помощи сварки.

Характеристики самодельных печей для бани

Эти устройства нагрева воды для бани имеют свои плюсы. Среди них:

1. Более экономичны в материалах и сборке, чем готовая печь.
2. Можно сделать компактными и легкими.
3. Конструкция проста и универсальна.
4. Нагреваются быстро.
5. Можно собрать самим.
6. Практичны и служат долгое время.
7. Их легко чистить и ухаживать за ними.

Для установки такой печи также не требуется разрешение и дополнительные документы. Кроме достоинств, самодельные печи для бани из металла имеют и минусы:

За ними нужно постоянно присматривать

Поверхность печи горячая и при неосторожности можно получить ожог от контакта. Система пожароопасна

Размер печи должен соответствовать размеру комнаты, которую вы собираетесь прогревать. Перед тем, как начать изготовление, нужно изучить инструкции и чертежи по этой тематике.

Изготовление печи своими руками

После выбора конструкции печи и приобретения всех необходимых материалов и инструментов можно приступать к ее изготовлению.

Чертежи печей

Первый этап строительства заключается в составлении чертежа. Чертеж печи для бани из трубы определяет места установки необходимых компонентов.

Чертеж горизонтальной печи

Чертеж печи из трубы можно сделать самостоятельно (для этого потребуются определенные знания) или использовать готовый.

Чертеж вертикальной трубы

Без предварительного чертежа начинать изготовление печи не рекомендуется, так как существует возможность допущения ошибок, которые могут привести к неработоспособности устройства. Неправильно собранные печи могут отрицательно повлиять на здоровье человека.

Инструкция по изготовлению горизонтальной печи

Горизонтальная печь из трубы своими руками изготавливается по следующей схеме:

1. вырезается кусок трубы, длина которого соответствуют чертежному габариту печи (оптимальная длина печи 0,7 – 0,9 м). Места отреза острые, поэтому их рекомендуется немного отшлифовать.
2. в нижней части устанавливается колосник. Самостоятельное изготовление данного устройства выглядит так:
   • вырезать из металлической пластины прямоугольник нужных размеров (полностью соответствует внутренним габаритам печи);
   • в подготовленном прямоугольнике вырезается середина так, чтобы по краям оставалось место для сварки;
   • горизонтально или вертикально (на небольшом расстоянии друг от друга) привариваются металлические прутки;

Колосник, изготовленный самостоятельно

1. изготовленный (приобретенный) колосник устанавливается в подготовленный отрезок трубы;

Сварной шов рекомендуется располагать под колосником, так как первое, что разрушается под воздействием температуры, – это соединительные швы.

Пример установки колосника в печь

1. приваривается задняя часть печки. Для этого вырезается лист металла с габаритами чуть более диаметра трубы. Если в верхней части предполагается расположение каменки, то длину листа требуется увеличить на размер отсека для камней. Это позволит избежать дополнительного количества сварных швов;
2. подготавливается лист для фасада печи. Размеры листа должны быть чуть более габаритов печи;
3. в подготовленном листе прорезаются прямоугольные отверстия для топочной дверцы и поддувала. Если применяются готовые дверцы, то размеры отверстий должны соответствовать размерам дверей;
4. фасадный лист приваривается к передней части печки;
5. в верхней части печного корпуса вырезается отверстие (приблизительно 15*15 см) для установки дымохода;
6. навешиваются дверцы;
7. готовая печь зачищается от ржавчины и окалины, образовавшейся в результате сварки.

Далее печь можно покрасить термостойкой краской или обложить кирпичом.

Если печь покрывается краской, то перед установкой ее рекомендуется протопить на улице. В результате этого действия  лишняя краска обгорит, не нанося вреда здоровью человека.

Инструкция по изготовлению вертикальной печи

Печь банная из трубы своими руками в вертикальном исполнении изготавливается по следующей схеме:

1. отрезают кусок основной трубы высотой 0,7-0,9 м;
2. места отрезов зачищаются;
3. на нижнюю часть трубы приваривается круг, диаметром равным диаметру трубы. Это служит днищем печки;
4. в нижней части трубы вырезается отверстие под поддувало. Размеры отверстия должны соответствовать размерам дверцы;
5. устанавливаются колосники (как изготовить колосник самостоятельно, описано выше). Колосник требуется установить немного выше поддувала.
6. над колосником вырезается прямоугольное отверстие, равное по габаритам устанавливаемой дверце. Это получится топочный отсек;

Обустройство отсека для топки и поддувала

1. при необходимости обустраивается отверстие для камней. Самый простой способ организации каменки выглядит так:
   • на 10-15 см выше топочного отсека вырезается прямоугольное отверстие;
   • в отверстие устанавливается дополнительный колосник (именно на нем впоследствии и будут расположены камни);
   • на отверстие устанавливается дверка. Если открыть дверку, то на камни можно будет лить воду для получения дополнительного пара;
2. на все отверстия устанавливаются приобретенные или изготовленные самостоятельно дверцы;
3. в верхней части вырезается отверстие для установки дымохода;
4. как и в предыдущем случае, печь шлифуется и покрывается краской.

При желании на любую печь можно навесить бак для подогрева воды.

Изготовление банной печи самостоятельно возможно только в том случае, если мастер умеет обращаться со сварочным аппаратом. Процесс изготовления не сложен, но требует определенных знаний и навыков.

Основные правила безопасности

Решить проблему, как сварить металлическую печь в баню, несложно. Главное, при проведении всех работ соблюдать правила пожарной безопасности:

• готовую печь можно устанавливать в помещение только после неоднократного предварительного протапливания вхолостую на открытом воздухе;
• все швы должны быть заварены наглухо;
• материал можно использовать только качественный с соблюдением всех указанных габаритов;
• печь располагают так, чтобы отверстие топки находилось напротив входной двери;
• вблизи печи не должно быть деревянных перекрытий, стен и т. п.;
• вокруг печи пол и стены помещения необходимо покрыть листовой сталью и теплоизолятором;
• дымоходная труба выводится наружу, минимальная высота — 70 см над коньком крыши;
• вокруг прохода дымоотводящей трубы через крышу нужно наложить слой штукатурки, затем побелить известью;
• во все технологические отверстия нужно установить мелкие трубки в направление дымохода — это убережет от скапливания копоти;
• в дымоудаляющую трубу нужно установить заслонку для регулирования тяги;
• дымоходные трубы необходимо периодически чистить, чтобы избежать случайного возгорания скопившейся сажи.

Стены около банной печи необходимо изолировать для пожаробезопасности

Преимущества и недостатки

Существенное преимущество вертикальной печи над горизонтальной — это компактность, которая позволяет занимать минимальную площадь в бане. Подходит для малых помещений.

К другим преимуществам относятся:

• экономия денежных вложений;
• металл, как надежный материал имеет отличную механическую прочность, выдерживает скачки температуры, которые не влияют на данное свойство;
• достаточно толстые стенки материала обеспечивают высокую теплоотдачу. После полного прогорания горючего происходит дальнейшее удержание тепла;
• округлый разрез трубы дает мощное распространение тепла и образованию необходимой тяги;
• быстрый прогрев помещения менее чем за 1 час;
• металлическая печь прослужит более 10 лет, если мастерски подойти к ее изготовлению;
• цилиндрическая форма трубы избавит от лишних прямых углов и длинных сварных швов. Главная причина появления коррозии и отверстий, через которые пойдет утечка угарного газа — это именно сварные швы.

Главный и распространенный недостаток металлической конструкции — это подверженнее коррозии.

Особенности источников обогрева для бани и сауны

В традиционной русской бане издавна принято подавать много пара, а жара – меньше. С этой целью применяют закрытую каменку, расположенную над топкой. Она с внутренней стороны обкладывается устойчивым к жару кирпичом с сохранением небольшого воздушного зазора. Раскалить камни для такой бани требуется до +500 градусов.

Финская сауна предполагает невысокий уровень влажности – 5-15% и температурный режим до +85 градусов. Каменку используют открытую, со слабо накаленными камнями. Для подачи пара достаточно полить ее водой.

Топка

Это двухкамерное приспособление. Верхняя часть (топочная) необходима для сжигания топлива, а нижняя (зольник) – для накапливания и сбора золы. Эти два отсека разделены между собой решеткой, и каждый из них имеет дверцу. Часто нижнее отделение оставляют открытым для притока воздуха, используя его в качестве поддувального. Также в дверце топки (габариты 20х25 см) можно сделать отверстия с заслонкой для регулирования подачи воздуха.

Каменка

Над дверцей топки, расположенной напротив входа, фиксируются пруты размером от 1 см. Дверка самой каменки должна «смотреть» на парилку. Далее в нее укладываются камни без содержания слюды. Нежелательно использование гранита. Чем больше булыжников – тем обширнее раскаленная поверхность.Топка

В верхней части печки для бани, сделанной из металла своими руками, лучше смонтировать люк, чтобы создать доступ до дна отсека и обеспечить обслуживание каменки. Над ней устанавливается крышка для дымохода. Последний этап – монтаж бака с водой.

Дымоход

Это труба для вывода образовавшегося дыма и подогрева воды, подаваемой на камни. Дымоход необходимо изолировать, так как из-за его высокой температуры легко обжечься.

Его габариты должны соответствовать размерам железной печи. Толщина проходов должна быть равна половине кирпича.

Приобретать дымоход лучше в уже скомплектованном виде с наружной трубой, внутренним дымоходом, дефлектором.

Бак

Он монтируется над топкой. В его нижнюю часть встраивается кран для постепенной подачи жидкости на раскаленные камни. Со стороны дымохода бак перекрывается стальным полукругом с отверстием под дымоходный трубопровод. На ту часть емкости, которая будет наполняться водой, монтируется крышка с ручкой. Равно как и дымоход, бак лучше купить готовый.

Особенности конструкции, чертежи

Существуют различные типы отопительных устройств такого вида, их объединяют общие элементы конструкции:

Корпус — изготавливается чаще всего из листовой стали, в которой удобно вырезать отверстия для дымохода и дверец топки, зольника.

Фото 1. Чертёж металлической печи для бани (вид спереди, сбоку) и изображение устройства в готовом виде.

• Топочная камера — обычно выполняется отдельный короб из стали достаточной толщины (не менее 5 мм), состоящий из самой топочной камеры и приваренной снизу конструкции выдвижного зольника. От топки он отделяется стальной решеткой с крупными ячейками. Помимо сбора сажи, зольник выполняет функцию подачи воздуха в топочную камеру, то есть создает тягу.
• Каменка — металлическая корзина для камней, чаще всего располагается прямо над топкой для лучшего прогревания. Каменка бывает двух типов: открытая, обеспечивающая удобное создание пара, или закрытая, расположенная внутри корпуса печи.
• Бак для воды — может располагаться как рядом с каменкой, так и над ней. Обычно бак с водой снабжается специальным краном, подающим воду на раскаленные камни, это обеспечивает формирование пара.
• Дымоход — отводит продукты сгорания, дым и горячий воздух на улицу, также создает тягу.

Фото 2. Чертёж банной печки из металла: проработана каждая деталь устройства, указаны размеры.

Металлические печи имеют свойство сильно нагреваться при эксплуатации, интенсивный жар может приносить дискомфорт находящимся в парилке, а раскаленная поверхность стать причиной ожогов. Поэтому такой тип устройств обычно облицовывают камнем или кирпичом — помимо защиты от жара, экран наряду с каменкой выступает как накопитель тепла. После того как печь погаснет, кирпичный экран еще долго будет обогревать воздух, просушивая парную после ее использования.

Существует еще один распространенный способ снизить чересчур сильный жар от печи: топочная камера выкладывается изнутри шамотным (огнестойким) кирпичом. Этот способ называется футеровкой и имеет свои минусы. Перегретый воздух, попадая в дымоход, может стать причиной возникновения пожара. Поэтому если выполняется футеровка топочной камеры, рекомендуется обязательно установить над ней каменку для поглощения части жара.

Варить, может, и не строить, но знаний требует не малых

Единственный выход из положения – искать тех ещё живущих на этой планете под названием Земля страшно уважаемых аксакалов-мастеров, сохраняющих для нас это искусство возведения кирпичных печей для бани. Поэтому, всё-таки, варим, соблюдая некоторые условия.

Предварительные условия

Среди предварительных условий, которые обязательно нужно держать в голове:

Обеспечение надёжного фундамента печи бани, из какого материала бы она не состояла. Здесь не обойтись без исследования грунта под баней. В любом случае фундамент под печью требует дополнительного укрепления.

Сама баня из бревен, но обратите внимание на фундамент и прилегающую к печи части стены – они предельно укреплены и из кирпича и железобетона

• Обеспечение защиты стен бани от воздействия повышенных температур. Баня – всегда дерево, в виде сруба или вагонки на стенах, а значит, повышенная пожароопасность в любом случае. Эту опасность значительно увеличивает установка печи, поэтому без средств защиты не обойтись ни в коем случае.
• Подготовка кровли крыши для провода дымохода, ведь печь – это далеко не только топка, поддувало и каменка. Печь – это и надёжная тяга, а значит исправный и выполненный по всем правилам дымоход с трубой наружу.

При решении вопроса, как правильно сварить печь для бани, очень важно определить удобное расположение каменки – на фото она сверху, но это не единственно возможный вариант

Отсюда вывод – настоятельное требование создание подробной схемы, как самой печи, так и места её установки. Более того, сбор материала и подготовка подробного алгоритма всех действия. Только это и принесёт успех.

Повышение скорости нагревания помещения

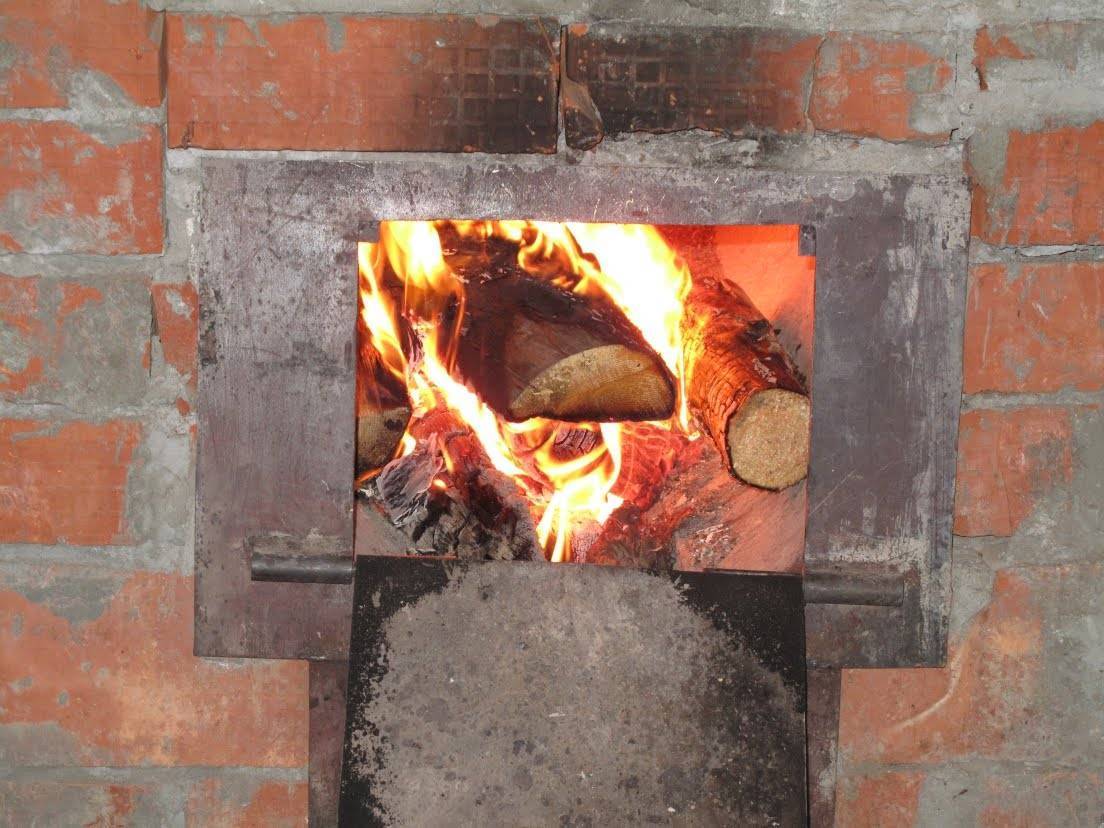

Для сохранения тепла и безопасности металлические печи обкладывают кирпичом

Чтобы избежать теплопотерь, можно обратиться к кирпичной кладке. Выполняется на глиняном растворе с шамотной крошкой или порошком. Используется кирпич 65 мм.

Чтобы повысить производительность, рекомендуется придерживаться нескольких условий:

• между металлической конструкцией и кладкой сохранить расстояние в 10-15 см;
• между кирпичами формируется верхнее и нижнее отверстие, что обеспечит бесперебойную циркуляцию воздуха.

Нужен ли шибер в банной печи

Шибер – это заслонка, которую устанавливают в дымоход для регулировки тяги в печи. Заслонка полностью перекрывает канал трубы. В теплую погоду обычно шибер открывают, увеличивая тягу, а зимой, напротив, закрывают.

Различают поворотные и выдвижные шиберы. Они отличаются не только внешне, но и конструктивно. Горизонтальная заглушка осуществляет регулировку проходного сечения, а вертикальная открывает и закрывает дымоход.

Выдвижной шибер для печи вставляется в пазы дымохода

Поворотный шибер выглядит как пластина, которая поворачивается по оси.

При повороте на 90 ° заглушка открывается, а при повторном повороте – закрывается
