Выполняем своими руками монтаж инфракрасного пленочного теплого пола

Как устроена ИК-система

Инфракрасный теплый пол представляет собой довольно сложную систему, изготовить которую самостоятельно в домашних условиях не получится.

Система создана на основе уникальной наноструктуры, которая способна генерировать инфракрасное излучение, невидимое человеческому глазу.

В зависимости от типа исполнения нагревательных элементов ИК-системы делятся на два основных вида: стержневые и пленочные

Пленочные системы выполнены из полос карбоновой пасты – высокопрочного углепластика, которые скрыты под термостойкой полиэтиленовой пленкой. Все полосы, толщина которых не превышает и десяти миллиметров, расположены на равноудаленном расстоянии в 10-15 мм и параллельно соединены между собой защищенными серебряным покрытием плоскими токоведущими шинами.

Под действием электротока, подаваемого на шины, карбоновые элементы начинают излучать ИК-излучение, длина волн которого в биорезонансном диапазоне варьируется в пределах 9-20 мкм

Основу стержневых систем составляют графитово-серебряные стержни, внутри которых проложен карбоновый материал. Они соединены между собой многожильными проводами и запаяны в защитную медную оболочку. Системы выпускаются в виде отдельных кабелей или готовых бухт.

Инфракрасные лучи в таких системах действуют прямолинейно, а потому вызывают нагрев не окружающего воздуха, а расположенных внутри помещения предметов: напольного покрытия, мебели, стен и потолка. Благодаря этому свойству скорость ИК-обогрева значительно выше традиционных аналогов – электрической и водяной систем.

К числу неоспоримых достоинств инфракрасного пленочного теплого пола стоит отнести:

  • Экологичность. Инфракрасные лучи по воздействию схожи с солнечным светом и потому оказывают благоприятное влияние на все живые организмы. Они не имеют побочного эффекта.
  • Простота монтажа. Конструктивные особенности системы позволяют при минимальных затратах и усилиях произвести качественный монтаж, владея лишь базовыми навыками строительных работ.
  • Сочетаемость с разными видами покрытия. Укладку инфракрасного теплого пола допускается выполнять сразу «на сухую» под ковролин, паркетную доску, линолеум или ламинат.

Благодаря тому, что нагревательные элементы в пленочной системе плотно заламинированы полимерным слоем, им не страшны случайные вмятины и проколы, а также воздействие влаги. Но даже в случае повреждения одной из карбоновых полос за счет параллельной схемы подключения остальные элементы будут продолжать работать.

Галерея изображений

Фото из

Самая простая в укладке система

Преимущества пленочных полов

Укладка на деревянное основание

Возможность укладки на открытых площадках

Раскрой пленочной системы для монтажа

Укладка ламината по инфракрасным полам

Укладка линолеума на инфракрасный вариант

ИК система под ковровыми покрытиями

Толщина термопленки не достигает и 5 миллиметров, а потому практически не «съедает» высоту комнаты. Благодаря этому ее смело можно устанавливать практически под любое покрытие. К тому же такую пленку допускается размещать на вертикальных поверхностях, фиксируя к стенам и потолку, обеспечивая зональный обогрев комнаты.

Уязвимым местом системы является боязнь «запирания», при которой обогреваемые участки могут выходить из строя под тяжестью установленных на них крупных предметов

По этой причине пленочный материал укладывают только в тех зонах, где не будет стоять крупногабаритная техника и мебель

С осторожностью стоит использовать ИК-системы во влажных помещениях, поскольку есть риск поражения электротоком

Расход электроэнергии на эксплуатации инфракрасного теплого пола напрямую зависит от режима работы системы и рабочей площади помещения.

Подготовительные работы

Схема кабельного теплого пола с терморегулятором

Перед установкой терморегулятора, датчика и других элементов системы необходимо произвести расчет количества приборов данного типа, которые обеспечат эффективную работу теплого пола. Если напольный тип отопления предусмотрен для всего дома, тогда для каждого помещения рекомендуют осуществлять независимое подключение к электросети.

Также для разных контуров нужно производить установку отдельного терморегулятора. Такой подход позволит получить более эффективную систему, где в каждом помещении можно задать определенные рабочие параметры.

Перед установкой регулятора температуры необходимо внимательно осмотреть его корпус и ознакомиться с паспортом. Обычно производитель подробно описывает схему монтажа. Нужно понимать, что силовой кабель может быть подключен к прибору как непосредственно через электропроводку, так и через розетку. Также производители рекомендуют дополнительно использовать при монтаже терморегулятора отдельный автоматический выключатель. Это позволит более эффективно эксплуатировать напольное отопление.

Установка датчика температуры для кабельного мата

Установка терморегулятора производится на стене недалеко от электропроводки. Лучше всего выбрать место около розетки, но где нет воздействия прямых солнечных лучей. Высота установки термостата – около 1,5 м. На выбранном участке делается небольшое углубление, которое позволит установить коробку прибора. Также в стене нужно сделать канавку, где будут размещаться две пластиковые трубки.

Они предназначены для силовых проводов нагревательного кабеля и датчика температуры, который будет устанавливаться внутри конструкции теплого пола. К коробке терморегулятора в обязательном порядке необходимо подвести фазу, заземление и ноль. После всех подготовительных работ приступают к установке одножильного кабеля.

Как подключить кабельный теплый пол к терморегулятору

Выбираем подходящую пленку

Если вы собираетесь монтировать пленочный теплый пол без привлечения специалистов, начните с главного – с выбора подходящей пленки. Необходимо определиться, какая роль отводится этому источнику тепла. Выберите пленку мощностью 180-200 Вт/м², если она будет единственным источником тепла в помещении. В остальных случаях достаточно мощности 100-130 Вт/м².

Что касается ширины пленки, то здесь необходимо ориентировать на схему укладки. Данную схему следует нарисовать самостоятельно, определившись с местами установки мебели. Там, где будут стоять мебельные элементы без ножек, теплые полы не нужны – здесь они придут в негодность из-за перегрева. В зависимости от размеров комнаты и габаритов прогреваемых участков, выберите пленку подходящей ширины.

Отзывы некоторых специалистов свидетельствуют о том, что пленочный теплый пол под плитку лучше не укладывать. Они советуют отдать предпочтение другим видам греющего оборудования, например, нагревательным матам.

Выбирая пленку под теплый пол, необходимо обратить внимание на будущее напольное покрытие. В случае с инженерной доской, ламинатом или линолеумом достаточно взять самый простой пленочный материал

Если планируется укладка кафельной плитки или керамогранита, необходимо приобрести перфорированную пленку – в ней имеются небольшие отверстия, обеспечивающие надежное сцепление применяемых смесей с черновыми полами.

Технические характеристики нагревательной пленки

К основным техническим характеристикам представленных на рынке пленочных теплых полов относятся:

  1. Мощность, потребляемая погонным метром пленки. В настоящее время для большинства ее моделей этот показатель лежит в пределах 45-67 Вт.
  2. Температура плавления (130 С). Стоит заметить, что в процессе работы поверхность пленки нагревается до температуры, не превышающей 55 С.
  3. Процентное содержание инфракрасного излучения в общем частотном спектре должно составлять не менее 95 %.
  4. Длина и ширина одной полосы термопленки (как правило – 8 Х 0,5 м).
  5. Толщина пленки составляет 0,4 мм. Это дает возможность класть теплый пол под любым напольным покрытием – ламинатом, паркетом, керамической плиткой, а также линолеумом или ковролином. Главное четко следовать инструкции по монтажу и плёночные теплые полы долгие годы будут радовать вас комфортом и теплом.

Монтаж пленочных теплых полов своими руками

Мечта каждой хозяйки иметь в доме теплые полы. Можно отбросить переживания за здоровье своих домочадцев, особенно если это маленькие дети, и им вдруг захотелось прогуляться по полу босиком. Не так давно на строительных рынках появился новый вид отопления. Называется он ПЛЭН – пленочный электрический нагреватель. Такое отопление можно использовать в качестве дополнительного или основного.

Инфракрасная пленка, применяемая в этой технологии, способна прогреваться до 40-45 градусов по Цельсию, толщина ее не больше одного миллиметра. Характерное отличие инфракрасного обогревания заключается в том, что нагревается предмет, а не воздух, как в системе конвекции.

Пленочные полы нагреваются за счет электроэнергии. Происходит это следующим образом: за несколько минут прогреваются поверхности нагревательных элементов пленки до 40-45 градусов, потом тепло распределяется по всему полу, прогревая его до +35 градусов.

Обратите внимание

Прогрев воздуха происходит конвективным способом, прогревается он до 25 градусов. Терморегулятор контролирует температуру воздуха помещения, при достижении заданной температуры отключает электропитание. Как только температура воздуха снижается на 1-2 градуса, система включается снова.

Пленочные полы потребляют мало электроэнергии и пожаробезопасны.

Инструменты и материалы для монтажа пола

Итак, монтируем инфракрасный пленочный теплый пол. Для работы нам понадобится упаковка пленочного пола, в нее входит: рулон пленочного пола, монтажный провод, комплект битумных изоляторов.

Нам еще понадобятся отвертка, ножницы, пассатижи, нож, терморегулятор, скотч, защитная полиэтиленовая пленка, теплоизоляционная подложка, строительный степлер.

Пленочный теплый пол можно укладывать под ламинат, ковролин, линолеум, и даже под плитку.

Технология монтажа инфракрасного теплого пола

Технология монтажа инфракрасного теплого плёночного пола. Прежде всего, нам следует разметить, где будем укладывать пленку теплого пола, (под низкостоящую мебель ее укладывать не надо) и разрезать ее на нужное количество полос.

Пленочный пол прогревается с двух сторон, поэтому стелем сначала на основной пол теплоизоляционную подложку. Крепим ее к основному полу степлером, края стыков скрепляем скотчем.

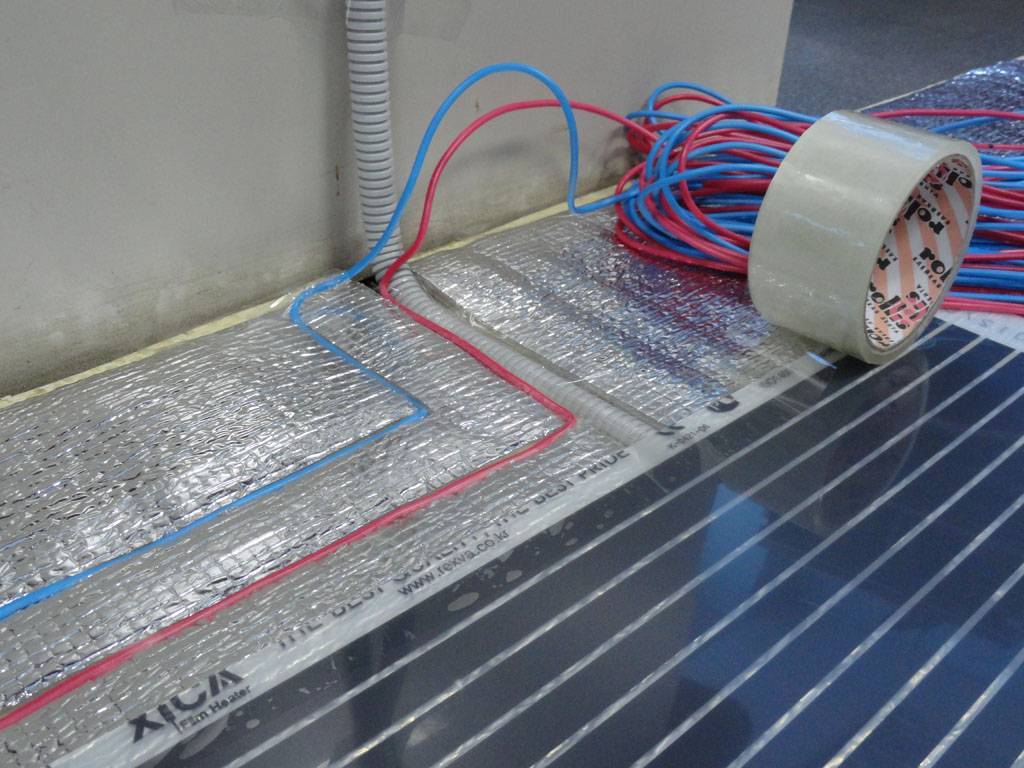

Полосы пленочного пола укладываем поверх подложки медными полосами вниз, изолируем места среза медной шины битумным изолятором, а там, где будем монтировать провода, к медным контактам крепим клипсы. Устанавливаем их так, чтобы одна сторона входила внутрь пленки, другая находилась поверх медной шины.

Клипсы крепко фиксируем пассатижами, вкладываем в контактный зажим оголенные провода кабеля, и так же фиксируем их пассатижами. Полосы пленочного пола закрепляем скотчем к теплоизолирующей подложке и между собой. Крепим терморегулятор к стене и переходим к установлению датчика температуры пола.

Битумной изоляцией прикрепляем его к внутренней стороне пленочного пола на черную полосу. Делаем углубление ножом в теплоотражающей подложке под датчик, прорезаем каналы для проводов и прячем их под скотч. Подключаем проводку к терморегулятору. Теперь можно тестировать пол, т.е. проверить, как он прогревается.

Советы специалистов

Специалисты советуют поверх пленочного пола под ламинат стелить полиэтиленовую пленку, как защиту от попадания влаги. Или подложку поставляемую вместе с ламинатом. Под плитку пленочный пол тоже накрыть полиэтиленовой пленкой, прикрепив ее специальной сеткой, которая крепится дюбелями к основному полу, а потом поверхность залить плиточным клеем.

Датчик температуры пола в этом случаи следует поместить в гофру диаметром 16 мм. После укладки плитки включить пленочный теплый пол можно только через 28 дней. Если теплый пол находится под ковралином, его тоже сначала надо укрыть полиэтиленовой пленкой, поверх нее разместить еще защитный слой из фанеры, прибив ее гвоздями к основному полу.

Делать это надо осторожно, не повредив пленочные полы.

Преимущества инфракрасного пленочного теплого пола

Современные инновационные пленочные полы — это, в принципе, обычная полиэтиленовая пленка, но термостойкая, в которую «упакованы» полосы карбоновой пасты, соединенные впаянными медными шинами. По этим шинам и подается ток определенной частоты и силы, в результате чего карбоновые элементы испускают тепло — инфракрасные волны-лучи длиной от 5 до 20 мкм.

Такое излучение не сушит окружающее пространство, как, например, комнатные радиаторы или обогреватели. Оно лишь нагревает предметы вокруг себя — имеющееся напольное покрытие, стены, мебель и бытовые приборы (поэтому под них пленочный пол стараются не класть). Но, в принципе, ИК-излучение безопасно, экологично и, по мнению специалистов, даже обладает благоприятным воздействием на живые организмы.

Вообще, у такого нестандартного пола масса преимуществ, в том числе:

  • лучистый обогрев;
  • высокое КПД;
  • и показатели экономичности почти на 20% лучше, чем у кабельных систем традиционного типа.

Он прост в монтаже и абсолютно надежен. Но главное его достоинство — совместимость с любым из типов финишного отделочного покрытия. Такой пол легко ложится под ламинат и ковролин, под плитку, паркетную доску и линолеум. Только под паркет инфракрасную пленку правильнее класть в, так называемом, «щадящем режиме» — чтобы дорогостоящее покрытие не рассохлось, на каждые 10 кв м паркетной доски должно приходится только 3-4 м ИК-пленки.

Как выбрать пленочный теплый пол

Когда вы только задумываетесь над монтажом электрического теплого пола вы задаетесь вопросом: «А какое количество пленки будет нужно?» Для того, чтобы определиться с этим значением вам нужно принимать во внимание значение полезной площади пола. Так, пленка бывает различной ширины и применять ее стоит в различных размерах помещений

Когда планируется оборудовать ик теплым полом небольшую комнату, то вполне подойдет пленка, обладающая шириной 50 см. Ну, а если застилается большое по площади помещение, то стоит брать ширину уже в 1 м. Значительным параметром будет и длина комнаты, так как пленку продают длиной от 2,1 метра. В процессе покупки вам необходимо держать ориентир на общую длину, когда будет неудобно учитывать длину пофрагментно.

Для начала монтажа вам следует обзавестись схемой укладки пленки, принимая во внимание размер комнаты и ширину полос. В этой схеме также должна быть отражены все операции по монтажу

Схематично места расположения полос наносятся на поверхности теплоизоляционного материала цветным скотчем. Вы можете выбрать как продольное, так и поперечное расположение пленок. Выбор будет зависеть от экономии материала. Однако, стоит сказать, что специалисты дают рекомендацию укладывать полосы в длину, так как при таком расположении уменьшается число точек подключения. При определении способа расположения понимается и схема подключения инфракрасного пола.

В процессе монтажа пленка режется по размерам, соответствующим разметке. Резать можно как ножом, так и специально предназначенными ножницами. Однако, справедливости ради, стоит сказать, что для бытового монтажа покупать эти ножницы нет смысла. После разделения полосы раскладываются по поверхности в соответствии со схемой. При этом нельзя допускать нахлеста пленок друг с другом, даже на минимальные значения.

Сейчас можно встретить и двухсторонние нагревательные пленки. Они могут быть уложены на любую из сторон. Также бывает, что одна из поверхностей усилена армировочным материалом. В таком случае она должна быть только снизу. Но вы вряд ли ошибетесь, так как изготовители всегда обозначают усиленную сторону.

Этапы монтажа

Следуя четкому плану, каждый сможет произвести качественную установку инфракрасного пола, в чем будет уверен. Для этого потребуется минимум затрат времени и сил. Процесс установки проходит в несколько этапов: подготовительный, устройство теплоизоляции, разметка для расположения элементов конструкции пола, сам монтаж и подключение, что позволяет проверить работу ИК пола.

Подготовка напольной поверхности

Подготовительный этап можно условно разделить на несколько задач: подбор материалов уплотнителя, состав схемы укладки, подбор мощности системы.

Основные материалы, которые используются в качестве утеплителя:

  1. Вспененный пенополистирол используется для устройства пола по грунту или над холодным подвалом. В идеале слой должен составлять 50-100 мм.
  2. Экструдированный вспененный пенополистирол идеально подходит для цементно-песчаной стяжки.
  3. Подложка из вспененного полиэтилена подходит для монтажа над теплым помещением. Рекомендованная толщина 3-10 мм.

Проводится разметка пола, с учетом, что в местах установки массивной мебели, инфракрасная пленка не устанавливается. Разметка позволит просчитать правильное количество необходимого строительного материала, продумать месторасположение температурного датчика и терморегулятора.

Требования к плитке и ее толщине, материалу

Плитка побирается по назначению материала, дизайну и т.д

В остальном следует обратить внимание на такой материал, как гранит и керамогранит, который легко выдержит нагрузку и перепады температур. Его же используют в коридорах и на террасах

Толщина плитки подбирается с учетом нагрузки. Для интерьера подойдет 9-11 мм, если установка производится в гараже или балконе, то 12-16 мм.

Пленка метровой ширины может использоваться по максимально возможной длине в 6 метров. Такое расстояние объясняется допустимой нагрузкой на медную шину плёнки. Укладываются пленки встык, расстояние между полосами максимум 5 см. Модели с позолоченным покрытием с другой стороны усиливают ионизирующий эффект, но обойдутся дороже классических вариантов.

Требования к проводке

Провод соединяется с термодатчиков в месте окончания гофрированной трубы. При подключении проводки стоит учитывать ограничения по нагрузке:

  1. ПВ3-1,5 – при максимальной нагрузке 15 А (3,3 кВт).
  2. ПВ2-1,5 – с максимальной нагрузкой 25 А (5,5 кВт).

Для изоляции всех соединений, пайки, контактных клипс используется бутиловая лента или термостойкая изолента. Лента разрезается на кусочки заранее для более удобной работы.

Монтаж теплового элемента

Для управления температурой теплого пола необходимо установить терморегулятор. Для него стоит подготовить место, размещается он стационарно или подключается к розетке. Учитывайте, что длина провода выносной модели составляет 2-3 метра, его же следует разместить на высоте не меньше 1,5 метра от пола. Он не должен мешать установке техники и мебели. Параллельно монтируется температурный датчик и крепится под карбоновой пастой на пленке, фиксируется строительным скотчем.

Чтобы датчик показывал точные данные, его помещают в гофрированную трубку, которая устанавливается между слоями стяжки.

Подключение

Для подключения пленки к терморегулятору или сети используется два метода:

С помощью подсоединения клипсы – для этого делается петля вокруг крючка изделия и зажимается ручным прессом.
Метод пайки более сложный, ведь требует осторожности. При помощи паяльника и ножа снимается слой ламинации на медной шине, в этом месте припаивается провод

Между собой полосы соединяются по схеме параллельного подключения. Отдельно провода выводятся для подключения регулирующего элемента – терморегулятора.

Проверка

Не спешите укладывать завершающий слой, лучше проверить ИК пол на этом этапе, чем потом ломать плитку. Чтобы провести проверку системы, достаточно включить теплый пол, установить с помощью термодатчика необходимую температуру. Параллельно проводится проверка качества изоляции, после нагрева всех полос пленки используется отвертка-пробник. Такой пол прогревается за пару минут, если все отвечает требованиям, то можно приступать к процессу укладки.

Укладка плитки

Если финишное покрытие – плитка, то стоит позаботиться о выборе армирующей сетки ячейками 2 мм или стекловолоконной с ячейками 5-20 мм. Закрепление всех слоев производится по монтажной сетке с помощью саморезов и заранее сделанных отверстий

Важно, чтобы пленка и контакты не были повреждены при этом. Поверх укладывается стяжка

Для лучшего сцепления может использоваться клей или специальный грунт. Плитка укладывается традиционным способом. А вот использовать теплый пол можно только через месяц после завершения работ по укладке.

Устройство инфракрасного теплого пленочного пола

Существует несколько видов теплого пола и каждый из них подходит тому или иному напольному покрытию.

Например, пленку лучше всего укладывать под паркетную доску, ламинат, линолеум или ковролин. Возможна установка инфракрасного пола и под плитку, но этот процесс более трудоемкий и не всегда будет идеальным вариантом.

Подобные нюансы возникают в связи с устройством самого пленочного пола и особенностями его установки.

Основой конструкции являются нагревательные пластины (инфракрасная пленка), а с двух сторон от них находится специальный электротехнический полиэтилен или полиэстер, который ламинирует все элементы.

При этом подобных слоев может быть сразу несколько. Чем их больше, тем меньше вероятность электрического пробоя. Однако полученное полотно не утрачивает гибкости и эластичности, что позволяет утеплять даже труднодоступные участки комнаты.

Качественный пленочный пол обладает полной герметичностью и водонепроницаемостью безопасен для здоровья человека, не содержит токсичных веществ.

Во время работы пленка вырабатывает инфракрасное излучение, которое состоит из лучей дальнего спектра. По общему составу оно похоже на солнечный свет.

Укладка пленочного пола

Пленка ИК теплого пола должна разрезаться и укладываться согласно предварительно подготовленного плана (схемы). Как только она готова, можно производить ее распределение по поверхности, после чего зафиксировать при помощи липкой ленты (скотча). Пленка должна укладываться на теплоизоляцию.

Есть определенные требования, которые запрещают определенные действия при монтаже нагревательных элементов. Пленка не должна крепиться по всему своему периметру. Достаточно выбрать лишь несколько мест, а для склеивания выбирать скотч с двумя липкими сторонами.

Что касается теплоизолятора, то он не должен иметь фольгированную основу. Монтаж инфракрасного теплого пола под ламинат должен осуществляться медными лентами, проводящими ток, к теплоизолятору. Укладку нагревательных элементов следует по длине всего помещения. Меньше будет проводов и мест соединения, если длина пленки будет доходить до максимума. При этом у реализаторов теплых полов следует учитывать то, какой максимальной длины может один отрезок пленки. По плану лучше всего устраивать места соединения проводов недалеко от стен или в идеале – под плинтусом или рядом с ним.

Также осуществляется подключение всех датчика теплого пола к электросети. До укладки ламината в качестве напольного покрытия следует проверить работоспособность системы отопления, чтобы в дальнейшем не производить демонтаж покрытия пола. Не лишним будет произвести измерение при помощи тестера оммического сопротивления системы.

Поверх инфракрасного теплого пола до монтажа ламината следует проложить слой гидроизоляции в виде полиэтиленовой пленки. Перекрытие каждого последующего ряда должно составлять 30-40 см. Стыки между собой проклеиваются скотчем.

Можно ли класть тёплый пол под ламинат

Так как ламинированный настил является распространенным напольным покрытием в квартирах, вопрос о его совместимости с термопленкой является актуальным. Для устройства теплого основания используют карбоновую плёнку, электрокабель или трубы с тепловым носителем. При этом ИК-плёнка является самым оптимальным выбором для ламината. Это объясняется техническими характеристиками покрытия и пленочного материала, излучающего ИК лучи.

Ламинат отличается большей теплоёмкостью по сравнению с другими напольными материалами (например, с керамической плиткой) и меньшей теплопроводностью. Сильный нагрев может негативно сказываться на качестве ламелей. Карбоновая пленка обеспечивает оптимальное нагревание пола и не вызывает проблем с эксплуатацией ламината. Еще одним доводом является характер прогрева финишного пола. Из всех разновидностей теплых систем инфракрасная обеспечивает равномерное распределение тепловой энергии по всей поверхности. Это исключает появление щелей, скрипа, пересыхания отдельных ламелей.

Можно ли совмещать пленочные теплые полы и керамическую плитку?

Прежде чем укладывать инфракрасный пол под плитку, следует решить: а стоит ли это делать? Мнения профессионалов на этот счет неоднозначны.

Монтаж инфракрасного теплого пола в первую очередь целесообразен при таких видах напольного покрытия, как ламинат, линолеум, ковролин. А вот с плиткой дело обстоит сложнее.

Противники укладки пленочных теплых полов под кафель выдвигают следующие аргументы:

Непосредственно сама нагревательная пленка имеет крайне низкую адгезию, что проводит к риску отслоения от нее стяжки ил клея. Это, в свою очередь, может привести к таким нежелательным последствиям, как появление пустот и трещин в стяжке.
Больший расход электроэнергии, чем при использовании греющего кабеля или матов.
Нельзя исключать постепенное разъедание пленки клеящими составами, имеющими щелочную основу.
Укладывать пленочный теплый пол под плитку довольно сложно

Нужно соблюдать предельную осторожность и аккуратность. В то же время для достижения нужного эффекта можно довольно просто уложить кабельные или матовые электрические нагревательные элементы.

Но есть и ряд достоинств этого материала, учитывая которые, можно решиться выполнить укладку инфракрасного теплого пола под плитку:

  • Минимальная толщина стяжки. Если нет возможности безболезненно уменьшить высоту комнаты, то пленочные полы – единственный вариант обеспечить подогрев кафеля. Потребуется стяжка не более 8–10 мм.
  • Такие теплые полы более надежны. Если элементы подключены параллельно, то выход из строя одного из них не приведет к отказу всей системы. Повреждение же кабеля или проводящего контура мата неизбежно приведет систему нагрева в нерабочее состояние.
  • Инфракрасные нагревательные элементы не являются источниками электромагнитного излучения.

Преимущества и недостатки инфракрасных полов

Иногда можно встретить посты о том, что ИК-полы вредны для здоровья человека, хотя ни 1 подтверждающего факта доказано не было. Напротив, ИК-излучение устанавливается в сауны, больницы, родильные дома и другие учреждения. Рассмотрим сначала преимущества инфракрасных теплых полов.

  1. ИК теплый пол не сжигает кислород в помещении. Дышать в комнате намного легче, поскольку влажность и содержание кислорода остаются высокими.
  2. Работает абсолютно бесшумно, без вибраций, не циркулирует воздух в помещении, что очень полезно, если в семье есть люди, страдающие аллергией на пыль, шерсть.
  3. Инфракрасное излучение обогревает с пользой для здоровья, это тот самый солнечный свет, убиваются болезнетворные микроорганизмы в помещении.
  4. Устанавливается под любое напольное покрытие: можно уложить плитку, паркет, линолеум или ламинат на инфракрасный пол, и он будет работать на все 100%.
  5. Самая тонкая система, не меняет высоту комнаты, что очень полезно при ремонте в квартире (отсутствуют пороги).
  6. Помещение прогревается равномерно, нет перепадов температуры вверху и внизу комнаты.
  7. Значительная экономия средств. Пол включается намного реже, работает только когда это необходимо и быстро повышает температуру до нужного значения.
  8. Простота монтажа – нет необходимости покрывать его стяжкой, можно уложить пол после ремонта в квартире или доме.

Инфракрасный пол под ламинатом, паркетом, плиткой и стяжкой

На сегодняшний день в Европе уже более 64% помещений используют именно инфракрасный пол как вспомогательную систему отопления и более 20% зданий эксплуатируют его как основной источник тепла. Тем не менее, небольшая «ложка дегтя» имеется и в этой бочке меда. Сейчас мы рассмотрим минусы инфракрасного теплого пола:

  • Высокий ток потребления при запуске системы. Система очень экономична, поскольку кратковременно включается сразу 100% площади пленки, но не каждая проводка сможет выдержать такую кратковременную нагрузку. В среднем, 10 кв.м. пленки потребляют около 2.2 кВт, то есть, 25 кв.м. будут потреблять около 5.5 кВт. Для современного помещения это не будет проблемой, а вот старые «хрущевки» и «сталинки» могут выдержать по паспорту только до 5 кВт. Необходимо изучать техническую документацию дома перед установкой такого пола.
  • Возникают трудности при смене зон отопления. 30-40% площади помещения остаются свободными при установке пленки, там изначально вы можете поставить мебель, но, чтобы сделать перестановку, надо учитывать расположения ИК-пола. В ином случае мебель может сильно нагреваться.
  • Высока стартовая цена материалов. Необходимо вложить немалые деньги, которые окупаются только со временем.
  • Еще один минус инфракрасного теплого пола – зависимость от электричества. Нет света – нет тепла. Если у вас нет в наличии генератора, лучше не использовать ИК теплый пол в роли основного источника тепла в помещении.

Большинство владельцев современных домов и квартир в новостройках не ощутят на себе такие недостатки, поскольку большая площадь и достаток киловатт электроэнергии в технической документации решают многое. Но как бы вы не выбирали инфракрасные полы, плюсы и минусы такой технологии являются относительными и необходимо выбирать все индивидуально.

Как все работает

Саму технологию греющего пола едва ли можно считать новой. Долгое время применялись водяные и электрические системы теплого пола. В первом варианте для нагрева использовался электрокабель, установленном под полом, во втором – движущийся под отделочным покрытием теплоноситель (обычно вода).

Конструкция инфракрасного пленочного пола

Стандартный комплект плёночного пола

Оба варианта имеют свои недостатки и трудности в установке, чего нельзя сказать о современном пленочном поле. Он отличается тем, что обогревает помещение посредством инфракрасных лучей, благодаря чему предметы нагреваются и распространяют тепло в воздухе.

Схема работы инфракрасного теплого пола

Инфракрасный пленочный пол

Работает система следующим образом: по медным кабелям с серебряным напылением (оно предотвращает подгорание) подается напряжение, а упомянутая паста преобразует его в ИК излучение. Характерно, что подключение такой конструкции осуществляется исключительно через терморегулятор.

Цены на инфракрасный теплый пол Heat Plus

инфракрасный теплый пол heat plus

Таблица. Характеристики ИК теплого пола.

Характеристики теплого пленочного полаЗначение
Мощностьот 0 до 220 Вт/кв.м
Ширина покрытия500 мм (110 Вт./м.п.); 600мм (134Вт/м.п.); 800 мм (180 Вт./м.п.) и 1000 мм (220 Вт/м.п.),500мм (200Вт/м.п.)-для ИК-сауны
Максимальная температура на поверхности плёнки60°С
КПДна 10-15% выше КПД нагревателей металлической группы

Сравнительная таблица характеристик разных систем теплого пола

Технология укладки

Укладка подложки — важный этап при обустройстве инфракрасных тёплых полов. Поэтому, при её монтаже требуется соблюдать ряд правил:

  • при использовании листов ДВП или магнезитовых плит, следует предварительно стяжку покрыть алюминиевой фольгой;
  • в случаи с полимерной металлизированной плёнкой, её отражающая сторона должна располагаться вверх;
  • изоляционный материал должен покрывать всю поверхность отапливаемого помещения.

Как и при монтаже подложки в «пирог» любого тёплого пола, подкладка для инфракрасной плёнки монтируется на чистое основание, оснащённое пароизоляционным слоем (полиэтиленом).

Стелется утеплитель по всей площади комнаты, отражающей стороной вверх, с отступом 100 мм от стен. Эти проёмы закрываются ленточным демпфером. Стыки  проклеиваются специальным металлизированным скотчем. Чтобы, материал не двигался при работе пола, он крепится к основанию двухсторонним скотчем.

После этого, монтируется инфракрасная плёнка, между ней и подложкой не должно быть воздушных зазоров. Затем кладётся финишное покрытие.

От правильно и качественно уложенной подложки зависит эффективность работы пола, а следовательно и комфорт в доме.

Видео материалы

Зачем теплоизоляция при установке теплого пола?

Watch this video on YouTube

#водянойтеплыйпол зачем нужна подложка? фольги там нет)

Watch this video on YouTube

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
