Вот почему для мангала нужен вентилятор

Требования к конструкции

Выше говорилось о том, что стенки металла должны быть гладкими, чтобы на них не садилась сажа. Другими требованиями для качественной вытяжки из металла являются:

  • устойчивость к коррозии;
  • достаточная площадь воронки;
  • правильная толщина металла.

Идеальным металлом, который может стать основой такого зонта, является нержавеющая сталь. Она прекрасно переносит воздействие влаги, а также различных агрессивных веществ, которые могут попадать на поверхность вместе с дымом. В некоторых случаях для облегчения конструкции применяется оцинкованный металл, но срок его службы значительно ниже, чем у стали. Минимальная толщина металла должна составлять 2 мм. Только в этом случае можно быть уверенным в продолжительном сроке службы. Площадь широкой части вытяжки должна быть в два или более раза превышать площадь мангала, который под ней будет располагаться.

При использовании конструкции только в летнее время нет необходимости в установке дополнительных модулей. Если в планах есть приготовление блюд в холодное время года, тогда есть смысл подумать о дополнительных вентиляторах, которые бы ускорили выброс дыма. В некоторых случаях также требуется установка фильтров. Готовые металлические вытяжки есть в продаже, поэтому в некоторых случаях есть смысл купить таковые. При самостоятельном изготовлении мангала готовый проект может не подойти по размерам.

Совет! Рядом с дымовыводящими каналами не должна проходить электрическая проводка. Стоит расположить ее как можно дальше. Вследствие перегрева оплетки может произойти короткое замыкание и пожарю.

Плюсы и минусы

Металлические вариации вытяжек привлекают небольшим весом и доступной стоимостью, их можно оснастить дополнительным оборудованием. Такие модели имеют простую конструкцию и нетребовательны к условиям монтажа. Конструкции из кирпичной кладки более надежны, обладают длительным эксплуатационным ресурсом.

Наличие вентилятора для мангала означает, что приготовление блюд «с дымком» будет проходить в комфортных условиях, при желании можно здесь же обустроить обеденную зону – все продукты горения будут покидать помещение через вытяжку. Минусом может стать лишь необходимость тщательного проектирования перед началом сборки системы.

Виды канальных вентиляторов для мангала

Модельный ряд современных производителей составляют три ключевые позиции – осевые, центробежные и крышные. Все они нуждаются в подробном рассмотрении.

Осевые

Здесь воздух проталкивается рабочим инструментом – крыльчаткой – непосредственно вдоль оси вращения. Такие версии привлекают своей компактностью, при внедрении в канал они не добавляют конструкции значительной толщины. При этом по сравнению с центробежными сериями они обладают меньшей производительностью. Удобство применения осевых вентиляторов объясняется относительной бесшумностью их работы.

Центробежные

Название этой группы обусловлено направлением движения газов: сначала они расходятся от центра, затем благодаря «улитке» переходят в одну сторону или выводятся непосредственно в окружающую среду. Последний сценарий характерен для тех случаев, когда вентилятор размещается в конце воздуховода.

Центробежный вентилятор для мангала

Подобная связка отличается высокой производительностью, но по сравнению с осевыми устройствами возникает беспокоящий уровень шума. Монтаж оборудования данного класса подразумевает наличие обширного свободного места.

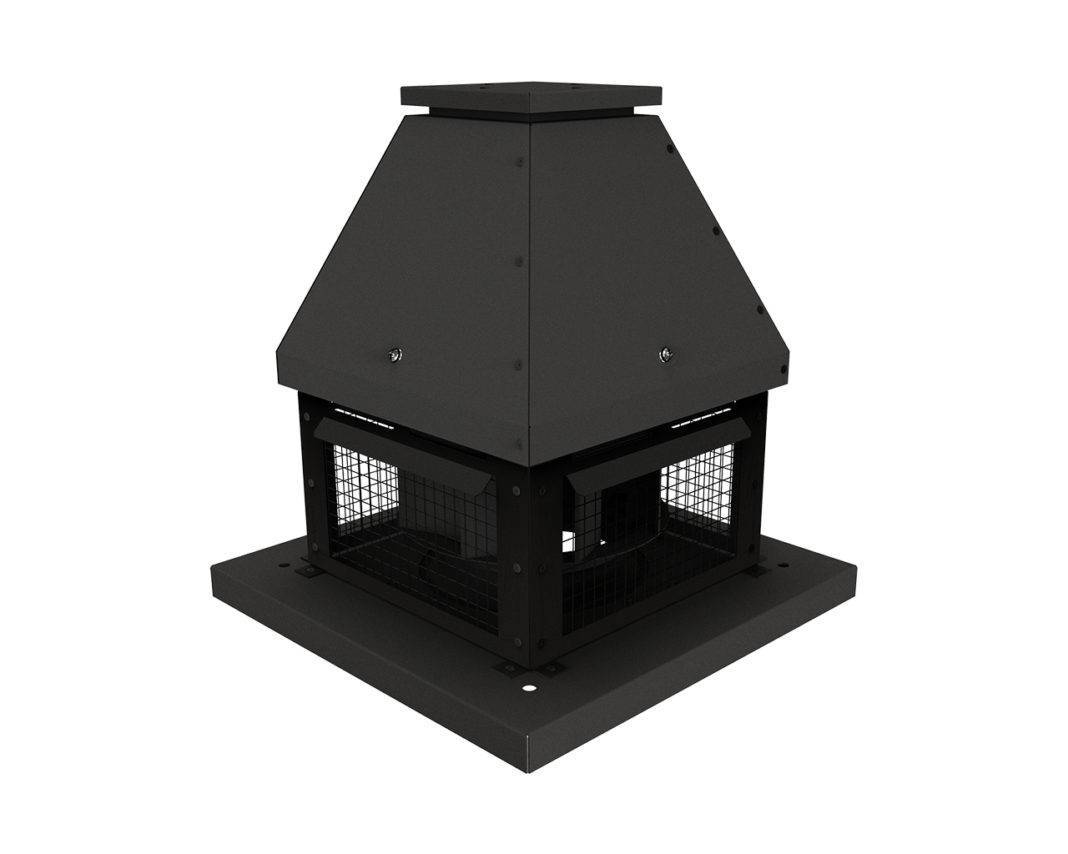

Крышные

В такой схеме сборки механизм внедряют в конечный сегмент вентиляционного канала, выводимого на крышу

Преимуществом решения считается возможность обеспечения максимальной удаленности источника шума, также важно, что крышные вентиляторы наиболее доступны для технического обслуживания. Связка оборудования в ходе эксплуатации испытывает меньшую тепловую нагрузку

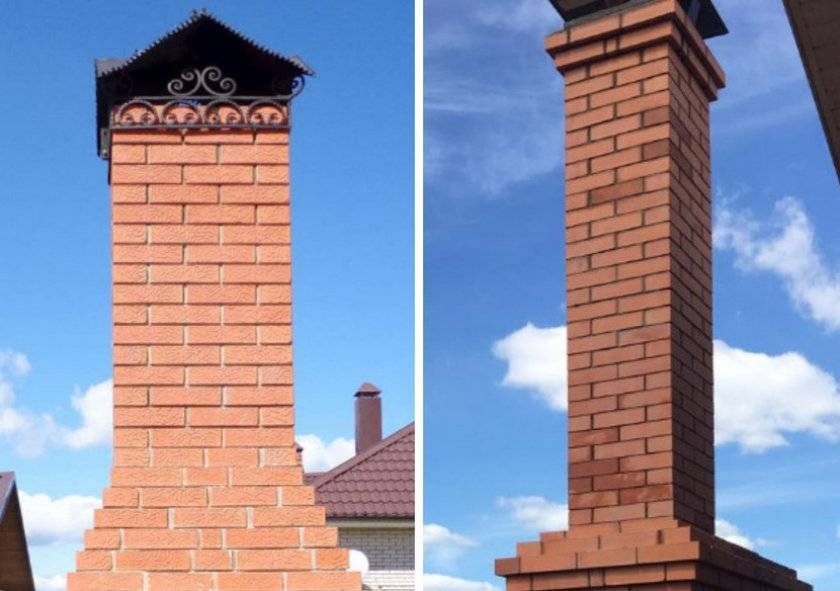

Особенности строения дымохода из кирпича

Сооружение кирпичного дымохода во многом напоминает процесс изготовления металлического, разве что в качестве обшивочного материала для конструкции используется кирпич. Как и в первом случае, основой купола выступает железный каркас, сваренный из прочного металлического уголка, предварительно обработанного грунтовкой и огнеупорной краской. Поверх него ступенчатым способом размещают огнеупорные кирпичи, чтобы верхняя часть трапеции получилась намного уже нижней.

Дымоход в таком сооружении может выполняться как из шамотного, так и из кирпича для печи, что во многом зависит от размещения мангала. Если он находится на открытой территории, на стенках дымосборника делают водоотводящие скаты из термоустойчивого кровельного материала, чтобы во время обильных осадков влага не повредила всю конструкцию. Зонт над трубой часто изготавливается металлическим: стальным (применяется нержавеющая сталь) или созданным из листового металла, но с защитным двух- или трёхмиллиметровым покрытием.

Установка зонта выполняется одним из нескольких возможных способов:

  1. От земли с применением стоек, когда металлические трубы с одной стороны приваривают к углам дымника, а с другой — вкапывают в грунт и бетонируют. Не стоит забывать, что в своей самой широкой части он должен превосходить размеры мангала.
  2. На стойках к жаровне (обычно используется для переносных мангалов).

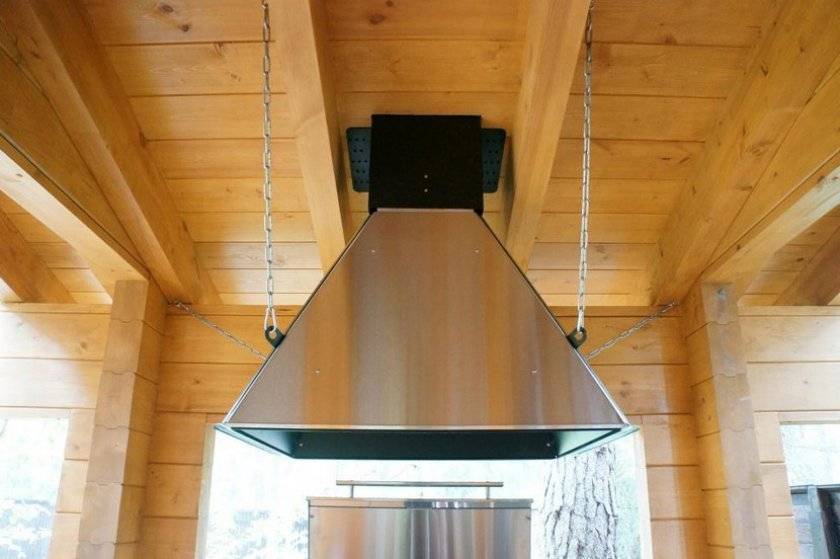

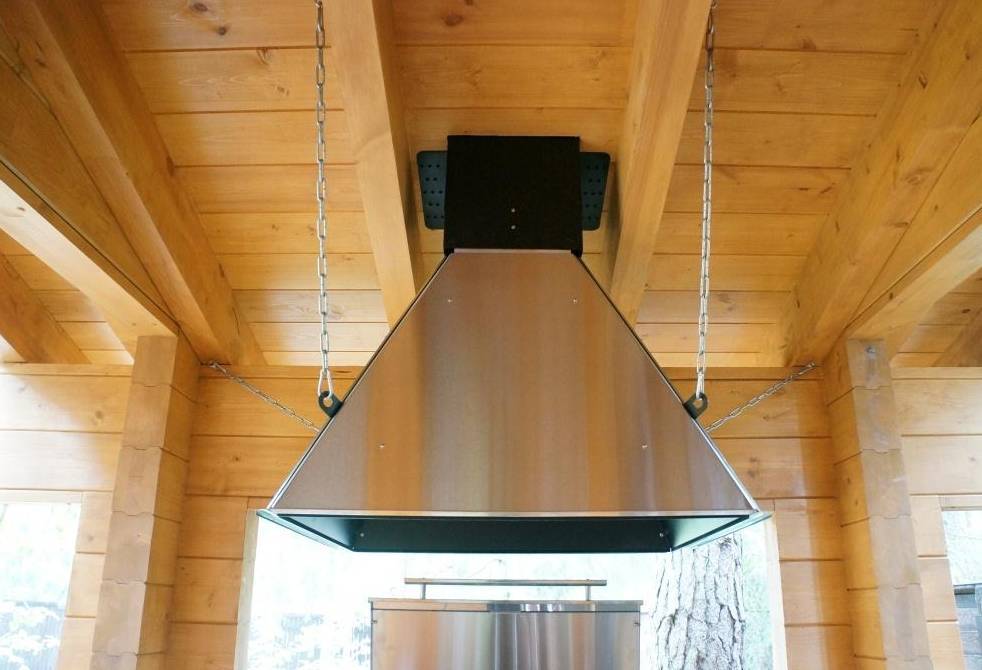

  3. На тросах или цепях, прикреплённых к крыше беседки.

Как вариант, можно использовать комбинированный способ установки зонта, суть которого заключается в его объединении с мангалом в один конструкционный элемент. Такое решение актуально при самостоятельном изготовлении металлической вытяжной системы, причём работать она будет ничуть не хуже кирпичной.

В целом, невзирая на возможные сложности в процессе работы, при ответственном подходе к сооружению вытяжки для беседочного мангала и чётком расчёте размеров всех требуемых элементов, создание функционального изделия вполне возможно. Основное, что требуется от дачника — наличие терпения и подходящего инструмента, тогда есть все шансы сэкономить приличную сумму денег на покупке готовой вытяжки.

Виды канальных вентиляторов для мангала

Модельный ряд современных производителей составляют три ключевые позиции – осевые, центробежные и крышные. Все они нуждаются в подробном рассмотрении.

Осевые

Здесь воздух проталкивается рабочим инструментом – крыльчаткой – непосредственно вдоль оси вращения. Такие версии привлекают своей компактностью, при внедрении в канал они не добавляют конструкции значительной толщины. При этом по сравнению с центробежными сериями они обладают меньшей производительностью. Удобство применения осевых вентиляторов объясняется относительной бесшумностью их работы.

Центробежные

Название этой группы обусловлено направлением движения газов: сначала они расходятся от центра, затем благодаря «улитке» переходят в одну сторону или выводятся непосредственно в окружающую среду. Последний сценарий характерен для тех случаев, когда вентилятор размещается в конце воздуховода.

Центробежный вентилятор для мангала

Подобная связка отличается высокой производительностью, но по сравнению с осевыми устройствами возникает беспокоящий уровень шума. Монтаж оборудования данного класса подразумевает наличие обширного свободного места.

Крышные

В такой схеме сборки механизм внедряют в конечный сегмент вентиляционного канала, выводимого на крышу

Преимуществом решения считается возможность обеспечения максимальной удаленности источника шума, также важно, что крышные вентиляторы наиболее доступны для технического обслуживания. Связка оборудования в ходе эксплуатации испытывает меньшую тепловую нагрузку

Конструкция зонта

Вытяжная вентиляция представляет собой простое устройство. В изготовлении важна точность, поэтому рекомендуется использовать чертеж. Зонт состоит из 3 частей, каждая из которых служит для поэтапного отвода дыма:

  1. Дымосборник, или дымник. Задача этого элемента – собрать все летучие соединения с плоскости жарки в один проход более узкого сечения. Для прямоугольных и квадратных мангалов классическая форма дымосборника – усеченная пирамида: 4 грани, сужающиеся к вершине. Для устройств с круглой топкой сборник представляет собой конус.
  2. Труба, или, собственно, дымоход. Функция этого элемента – поднять собранный дым на заданную высоту. Как правило, достаточно 3 метров над уровнем земли: это выше роста человека и не позволяет продуктам горения опуститься при ветре. Форма трубы зависит от сборника: прямоугольное сечение – для пирамидального сопла, круглое – для конуса. Главное – герметично соединить внутренний объем.
  3. Зонтик – маленький, но важный элемент. Устанавливается над трубой на высоте 10-20 см и защищает дымоход от осадков, не препятствуя отводу продуктов горения.

Специфики

Главный аспект, который следует учитывать, таков: купол вытяжки обязательно по площади превосходит оборудование, над которым располагается. Так дым собирается гораздо эффективнее. У дымохода должно быть сужение и изгиб. Так улучшается динамика вытяжки продукции горения и не получается обратная тяга. Верхняя сторона трубы обычно позиционируется минимум на 3 м. от земли. Это обеспечивает необходимые вытяжные условия. При неверном расчёте сечение дымовой трубы получается неэффективный отвод результатов горения.

Благодаря дополнительным составляющим развивается эффективность вытяжки. Но для этого нужны дополнительные расходы. Таковыми составляющими являются:

Гаситель искр. Позиция – вершина дымохода. Это трубчатое металлическое сито. Через него легко идёт дым, и гасятся искры. Уловитель жира. Эта рамка со вставленной специальной кассетой (кассета – сменная) для захватывания жира. Когда это устройство загрязняется, его нужно хорошо промыть или вовсе заменить

Здесь важно, как поставлена модель, какое фильтрующее вещество задействовано. Вентилятор. Он серьёзно развивает вытяжную мощь тяги

При его установке необходимо сделать грамотные расчёты параметром нужного оборудования

Он серьёзно развивает вытяжную мощь тяги. При его установке необходимо сделать грамотные расчёты параметром нужного оборудования.

Плюсы и минусы

Металлические вариации вытяжек привлекают небольшим весом и доступной стоимостью, их можно оснастить дополнительным оборудованием. Такие модели имеют простую конструкцию и нетребовательны к условиям монтажа. Конструкции из кирпичной кладки более надежны, обладают длительным эксплуатационным ресурсом.

Наличие вентилятора для мангала означает, что приготовление блюд «с дымком» будет проходить в комфортных условиях, при желании можно здесь же обустроить обеденную зону – все продукты горения будут покидать помещение через вытяжку. Минусом может стать лишь необходимость тщательного проектирования перед началом сборки системы.

Подборка вытяжных зонтов из магазина

Зонт-вытяжка для зон барбекю KM-9.1 ★

Высокая конструкция в форме пирамиды с покатыми краями, которая одновременно служит и крышей для жаровни, и вытяжкой для дыма. Изготовлена из прочной конструкционной стали.

Толщина листов металла снижает риск деформации зонта под действием жара от топки.

Для удлинения дымохода подойдут трубы сечением 215х245 мм. Простая и полезная конструкция, которую можно использовать и под навесом, и на открытом воздухе.

Технические характеристики

  • Материал корпуса — сталь.
  • Толщина металла — 1,5 мм.
  • Высота вытяжки — 125 см.
  • Длина вытяжки — 83 см.
  • Глубина вытяжки — 46 см.
  • Вес конструкции — 21 кг.

Плюсы

  • Высокое качество материала.
  • Привлекательная форма без лишних острых углов.
  • Можно удлинить дымоход.

Минусы

Тяжелая конструкция.

Большой двустенный вытяжной купол для зон барбекю Loft-13 ★

Эта вытяжка представляет собой восьмигранный купол с двойной стенкой. Такая конструктивная особенность повышает уровень поглощения жара и увеличивает огнеупорность зонта.

Данные показатели в свою очередь повышают пожарную безопасность вытяжки. Удобный и надежный купол, который можно устанавливать в крытых беседках над мангалом, грилем или тандыром.

Технические характеристики

  • Материал корпуса — сталь.
  • Толщина металла — 1 мм для внешней стенки купола, 2 мм для внутренней стенки вытяжки.
  • Высота вытяжки — 126,1 см.
  • Диаметр купола — 100,2 см.
  • Вес конструкции — 65 кг.

Плюсы

  • Прочные толстые стенки, не деформирующиеся от жара.
  • Низкий уровень пожароопасности.
  • Высокое качество стали.

Минусы

  • Большой вес.
  • Необходимо закреплять вытяжку над конструкцией.

Зонт-вытяжка для зон барбекю KM-9 ★

Этот вытяжной зонт изготовлен из конструкционной стали 1,5 мм толщиной. С помощью этой конструкции вы сможете отводить дым из летних террас или беседок во время приготовления пищи на мангале, барбекю или тандыре.

На вытяжке имеется небольшая крышка, защищающая выходное отверстие от осадков. При необходимости можно удлинить дымоход с помощью труб сечением 215х245 мм.

Подойдет для использования не только на площадках с навесами, но и на открытом участке.

Технические характеристики

  • Материал корпуса — сталь.
  • Толщина металла — 1,5 мм.
  • Высота вытяжки — 94 см.
  • Длина вытяжки — 83 см.
  • Глубина вытяжки — 44 см.
  • Вес конструкции — 18 кг.

Плюсы

  • Есть возможность удлинения.
  • Удобная форма.
  • Прочный металл.

Минусы

Большой вес.

Зонт-вытяжка для зон барбекю с фартуком ★

Эту конструкцию выделяется среди прочих отводящих дым устройств наличие «фартука», благодаря которому мангал или гриль-барбекю можно устанавливать рядом со стенами в крытых или полукрытых помещениях.

Возможно изготовление под заказ по заданным габаритам, с требуемым диаметром дымохода. Удобный вариант для дачной беседки или небольшой частично крытой террасы, где можно поставить мангал к стене в целях экономии места.

Технические характеристики

  • Материал корпуса — сталь.
  • Толщина металла — 1,5-3 мм.
  • Высота вытяжки — 120 см.
  • Длина вытяжки — 100 см.
  • Глубина вытяжки — 40 см.
  • Вес конструкции — 25 кг.

Плюсы

  • Высокое качество материала.
  • Возможность удлинить дымоход.
  • Наличие стенки, защищающей пространство за жаровней.
  • Низкий риск деформации от жара благодаря утолщенным стенкам.

Минусы

Нет крышки, защищающей отверстие зонта от осадков.

Зонт вытяжной для мангала пристенный из оцинкованной стали на шинорейке ★

Эта вытяжка для мангала требует дополнительной прокладки дымохода. Конструкция изготовлена из оцинкованной стали толщиной 0,5 мм.

Данная модель отлично подойдет для установки в местах общественного питания, в летних кафе, на кухнях. Но здесь нужно учитывать, что габариты зонта на шинорейке увеличиваются по периметру на 25 мм.

Технические характеристики

  • Материал корпуса — оцинкованная сталь.
  • Толщина металла — 0,5 мм.
  • Высота вытяжки — 40 см.
  • Длина вытяжки — 50 см.
  • Глубина вытяжки — 30 см.

Плюсы

  • Подходит для установки в точках общественного питания с большими производственными оборотами.
  • Качественная сталь с защитным покрытием.
  • Можно устанавливать сразу на мангал, а не подвешивать над жаровней.

Минусы

Требуется проводить дымоход.

Советы по эксплуатации

В некоторых случаях даже после установки вытяжки дым может оставаться в беседке. Обычно это не свидетельствует в пользу неправильной вытяжки или ее неверной установке. В некоторых случаях недостаток тяги в вытяжке вызван низкой температурой дыма. Обычно это происходит в начале процесса готовки. Ситуация решается прогревом воздуха и вытяжки по мере разгорания огня. Если после того как температура достигла хорошего уровня, продукты горения все равно остаются в беседке, необходимо проанализировать, правильно ли подобрана высота труб вытяжки.

Крайняя точка труб вытяжки должна быть выше конька кровли. Рядом также не должно быть высоких предметов, которые могли бы уменьшить тягу в трубе вытяжки. Обычно для трубы вытяжки хватает высоты в три метра от уровня земли. Не всегда проблема кроется в высоте трубы для вытяжки. Она может быть в сечении. Именно поэтому при проектировании сборке необходимо учитывать, что оптимальным размером стороны для квадратной вытяжки является 26 см. Круглая труба, которая уходит за пределы кровли от вытяжки должна быть диаметром не меньше 15 см.

Ошибки новичков

При конструировании вытяжки новички совершают нелепые ошибки, из-за которых потом приходится все переделывать:

  1. Узкий дымоход. Некоторые изготавливают дымоход с узким сечением, и в результате он не сможет вбирать достаточное количество дыма. Это приведет к перестройке всей вытяжки. Чтобы избежать этой проблемы, рассчитывайте размеры сечения исходя из того, что у металлической вытяжки оно составляет больше 15 см, а у кирпичной – от 26 см и более.
  2. Слишком короткая труба. Аэродинамические свойства устройства напрямую зависят от длины трубы. Чтобы она втягивала нормальное количество дыма, ее высота должна быть не менее 3 м.
  3. Использование неподходящих материалов. Так как мы имеем дело с огнем, все материалы должны быть огнеупорными. Также не забудьте дополнительно их укрепить, покрыв антикоррозийным покрытием.

Итак, мы рассмотрели особенности вытяжки для мангала и способы ее изготовления. В заключение скажем несколько слов о правилах эксплуатации. Регулярно очищайте внешнюю (моющими средствами) и внутреннюю (жирорастворяющими средствами) части вытяжки. Не забывайте про чистку жироуловителя. Используйте ершик для прочистки дымохода. Труба дымохода должны быть защищена от дождя и снега.

Специфики

Главный аспект, который следует учитывать, таков: купол вытяжки обязательно по площади превосходит оборудование, над которым располагается. Так дым собирается гораздо эффективнее. У дымохода должно быть сужение и изгиб. Так улучшается динамика вытяжки продукции горения и не получается обратная тяга. Верхняя сторона трубы обычно позиционируется минимум на 3 м. от земли. Это обеспечивает необходимые вытяжные условия. При неверном расчёте сечение дымовой трубы получается неэффективный отвод результатов горения.

Каждый хозяин особо горд, когда своими усилиями создаёт и мангал, и вытяжку для него

Благодаря дополнительным составляющим развивается эффективность вытяжки. Но для этого нужны дополнительные расходы. Таковыми составляющими являются:

Гаситель искр. Позиция – вершина дымохода. Это трубчатое металлическое сито. Через него легко идёт дым, и гасятся искры. Уловитель жира. Эта рамка со вставленной специальной кассетой (кассета – сменная) для захватывания жира. Когда это устройство загрязняется, его нужно хорошо промыть или вовсе заменить

Здесь важно, как поставлена модель, какое фильтрующее вещество задействовано. Вентилятор. Он серьёзно развивает вытяжную мощь тяги

При его установке необходимо сделать грамотные расчёты параметром нужного оборудования

Он серьёзно развивает вытяжную мощь тяги. При его установке необходимо сделать грамотные расчёты параметром нужного оборудования.

Варианты размещения в интерьере или ландшафте дачи

При строительстве мангала с вытяжкой, необходимо тщательно продумать место его установки – ведь такую конструкцию нельзя будет убрать или передвинуть. Его следует расположить так, чтобы он не мешал дачникам как во время садовых работ, так и при отдыхе.

При этом важно учесть эстетические характеристики дымоотвода. Он должен красиво и уместно вписываться в интерьер беседки или ландшафт дачного участка

Встраиваемую вытяжку для мангала следует выбирать, ориентируясь на конструкцию конкретной беседки или веранды. Однако есть несколько основных правил его размещения.

Вытяжку для мангала в беседке или на веранде можно установить только после предварительной обработки постройки огнеупорными составами. В этом отношении идеальным местом размещения станет кирпичная или металлическая беседка, однако и деревянные конструкции могут быть защищены от возгорания специальной краской или лаком.

Железный дымоотвод обычно устанавливают в центре беседки или на открытом участке, чтобы стены и крыша постройки не нагревались. Кирпичный мангал помещают вплотную к стене, для удобства вывода трубы на крышу и в целях экономии пространства. В закрытых беседках, благодаря вытяжке, можно пользоваться мангалом и в холодное время года. Он также будет дополнительно обогревать помещение.

Вытяжку можно установить и в том случае, если мангал располагается во дворе отдельно от других построек. Дым не будет попадать в глаза, что зачастую случается, если установлен открытый мангал. Такая конструкция позволяет сделать полноценное рабочее место для приготовления еды и устроить трапезу на открытом воздухе.

Вытяжка является наиболее важным приспособлением для мангала. Благодаря ей, вся семья может поучаствовать в приготовлении любимых блюд на углях, не страдая от вездесущего дыма. Мангал с дымоходом – функциональное и стильное решение для дачного отдыха.

Шашлыки — популярное занятие на выходные и для отдыха на природе. Но хорошая погода и наш график выходных иногда не совпадают, и тогда можно устроить шашлыки под крышей. Чтобы не угореть потребуется вытяжка для мангала. Кстати, такой вытяжной зонт можно установить и в помещении.

Особенности функционирования устройств

Производители предлагают стационарные и переносные мангалы, притом разборные мобильные конструкции не оснащаются вытяжкой. Первая категория нередко реализуется в виде многофункционального барбекю-комплекса со встроенными механизмами для вывода продуктов сгорания, но при необходимости можно и своими руками установить вентилятор на мангал.

Конструкция выглядит как стандартный вытяжной зонт, притом купол (первое рабочее звено) может быть выполнен в форме срезанной пирамиды, эстетичной полусферы, габаритного параллелепипеда. Если составление дизайна беседки, летней кухни поручается профессионалу, можно встретить декорированные вытяжки, гармонично дополняющие интерьер и экстерьер.


Как выглядит вентилятор для мангала

Объем купола должен минимум на треть превосходить рабочий объем вытяжного оборудования, это условие неизменно для обеспечения своевременного сбора и вывода газов. Расчет оптимальной высоты трубы и производительности вентилятора должен основываться как на технических параметрах сооружения, так и на планируемой интенсивности эксплуатации мангала.

При проектировании вытяжной системы в зоне барбекю важно обеспечить связке оборудования следующие характеристики:

  • для создания оптимальной тяги дымоходу нужно придать сужение и изгиб. Промежуток между верхней линией трубы и поверхностью почвы должен составлять от 280 см. По мере увеличения высоты дымохода усиливается генерация тяги;
  • неотъемлемым атрибутом является жаростойкий искрогаситель, монтируемый на вершину трубы. Он выглядит как сито, сквозь него свободно перемещаются газы, при этом он препятствует случайному возгоранию сооружения из-за вырывающихся искр;
  • чтобы облегчить эксплуатацию мангала, стоит предусмотреть жироуловитель – это жесткая рама, оснащенная сменной емкостью. Последняя собирает вытекающий из продуктов сок, жир, ее легко почистить или заменить на новую в зависимости от особенностей исполнения и материала.

Главным рабочим звеном вытяжки для мангала является дымоотсос в виде вентилятора, он отвечает за дополнительный воздухообмен и вывод дыма из зоны готовки.

Создание кирпичной версии

Для выполнения этой работы нужны определённые навыки и знания. Кирпичные вытяжки обычно создают для стационарных мангалов или барбекю, которые также выполнены из кирпича.

Как сделать правильно? Начнем с камня. Подходящий вид кирпича – шамотный, стойкий к огню. Рабочий состав образуют глина и песок. Глина замачивается на двое суток. Максимальная доза песка в составе – 30%.

Материалы и инструменты

  • для проверки ровности кладки: верёвка, отвес, уровень,
  • для нанесения состава: мастерок,
  • ёмкость, в которой будет замешиваться состав.

Для основы кирпичной версии обязательно применяется рама. На неё и последует выстраивание кладки. Она обрабатывается огнестойкой краской. Она приваривается к арматуре мангала.

Кладка

  1. Начальная линия выкладывается толчками, то есть самыми короткими сторонами кирпича. Прочие линии кладутся длинными боковинами.
  2. Если создаётся стандартная вытяжка, то хватит и 10 линий. И сама кладка осуществляется с сужением. По фронтальной стороне ряд можно смещать на 1,7 см один уровень, по торцевой стороне – на 3,5 см.
  3. Затем следует выкладка трубы квадратной формы: необходимо 5 линий из длинных боковин. Верхняя сторона должна достичь сечения 26 х 26 см. При таких параметрах усиливается эффективность вытяжки.
  4. Также обязательно устраивается задвижка. Наверх ставится козырёк, чтобы защитить конструкцию от осадков.
  5. После кладочных работ вся кладка должна основательно высохнуть. Это минимум 24 часа.
  6. Затем вся кладка покрывается огнестойким лаком минимум в 2 слоя. Лучше в три слоя. Это серьёзно увеличит эксплуатационный срок оборудования.

Плюсы кирпичной вытяжки:

  • Крепкая конструкция.
  • Долгий срок службы.
  • Проблемы с тягой.
  • Сложность изготовления.

Такая кладка – оптимальный вариант для уличного мангала, так как не подразумевается ограниченное пространство, и имеются дилеммы с тягой.

Вытяжка для мангала своими руками: чертежи, инструкции, варианты

Если у вас на даче есть кирпичный или бетонный мангал, вы можете сделать его более удобным – отвести от него дым и улучшить горение. Вытяжка для мангала своими руками — это полезный и практичный проект для каждой дачи.

Если самодельный мангал  без вытяжки на открытом воздухе еще создает какие-то приятные впечатления, то беседка с мангалом просто невозможна без вытяжки. Работа над вытяжным зонтом для мангала требует от вас средний уровень подготовки и наличие определенных инструментов, что, возможно, для новичка будет тяжеловато.

Но в конце статьи в сможете найти как облегченные варианты этой же вытяжки, так и более продвинутые. Начнем с базовых конструкций и чертежей вытяжки для мангала.

Вытяжка для мангала.  Инструменты и материалы

  • Лист железа 3 мм.
  • Металлические уголки 20х20х3 мм.
  • Заклепки, шурупы, термостойкая краска.
  • Угловая шлифовальная машинка(болгарка) с дисками для резки металла.
  • Сварочный аппарат, электроды, маска.
  • Дрель с насадками для бетона.
  • Заклепочник.

Зонт состоит из каркаса, сделанного из металлических уголков, обшитого металлом. Высота зонта 2 м, он будет устанавливается на мангал размером 105х60 см. Зонт состоит из трех частей: основания, которое крепится на мангал; купола с внутренней перемычкой для улучшения тяги и трубы.

Как сделать вытяжку для мангала своими руками

Перед началом работ измерьте свой мангал, если ваши размеры отличаются, то надо откорректировать размеры вытяжки. Перед работой новые металлические уголки нужно очистить чистой тряпкой от заводской смазки. Болгаркой нарезаем металлические уголки (размеры для каждой детали мангала на чертежах ниже). Во избежание попадания металлической стружки при резке металла, обязательно работаем в защитных очках.

  1. Свариваем из металлических уголков 2 боковые стороны базы вытяжки:
  2. Затем к ним привариваем уголки для задней поверхности базы мангала:
  3. Собираем нижнюю часть купола вытяжного зонта для мангала:
  4. Привариваем на нее уголки задней части купола мангала:
  5. Собираем боковые части купола вытяжки для мангала:
  6. Собираем трубу:
  7. После сварки обрабатываем швы вытяжки шлифовальным диском. Для того, чтобы защитить металл обрабатываем каркас термостойкой краской.
  8. Размечаем металл для обшивки вытяжного зонта:
  9. Подгибаем кромки и линии сгиба , закрепляя лист на краю верстака:
  10. Обшиваем базу вытяжки металлом с помощью заклепок и установочного инструмента (заклепочника):
  11. Перед обшивкой купола вытяжки добавляем внутрь по диагонали металлическую пластину, которая будет способствовать улучшению тяги. Этот пластина представляет собой металлический лист размером 99х34 см с 2 см кромками по краям, за которые она крепится в нижней части купола.
  12. Размечаем и вырезаем металл для обшивки купола вытяжки:
  13. Обшиваем трубу вытяжного зонта для мангала:
  14. Окрашиваем вытяжку мангала термокраской.
  15. Устанавливаем базу на мангал, закрепляя ее на кирпиче саморезами для бетона (кирпича).
  16. Устанавливаем купол, закрепляя его заклепками на кромку базы.
  17. Устанавливаем трубу, одевая ее на купол, для крепежа используем заклепки.

Вытяжка для мангала: варианты конструкций

Вы можете модифицировать базовый вариант вытяжного зонта, делая другие варианты вытяжки. Часто базу выкладывают из кирпича, а затем устанавливают на нее купол с трубой.

  • Труба может быть как готовая металлическая, так и кирпичная.
  • Кроме того, вместо П-образной базы, можно сделать угловую:

    Вытяжные зонты сделанные из кирпича делаются по тому же принципу — варится металлический каркас, который обкладывается огнеупорным кирпичом.

  • Кроме кирпича вытяжку часто оформляют диким камнем.
  • Вытяжка для мангала может быть декорирована и деревом — металлический вытяжной зонт обшивается деревом с использованием термоизоляционных прокладок.
  • Вытяжка для мангала своими руками создаст для вас больше комфорта, избавив от надоедливого дыма в глаза при готовке и оставив аромат открытого огня для готовых блюд.

Если вы только начинаете думать как самому сделать мангал, вам будет интересна наша статья Хотите сделать мангал своими руками: 25 фото и чертежи

Возможные альтернативы

Не нарушая закон, приготовить шашлык на балконе можно, используя два источника тепла – электричество и газ. Причем крайне желательно приобрести устройства, изготовленные солидными производителями

Они уделяют большое внимание безопасности, поэтому риск возгорания ничтожно мал. Но даже эти устройства нельзя оставлять без присмотра

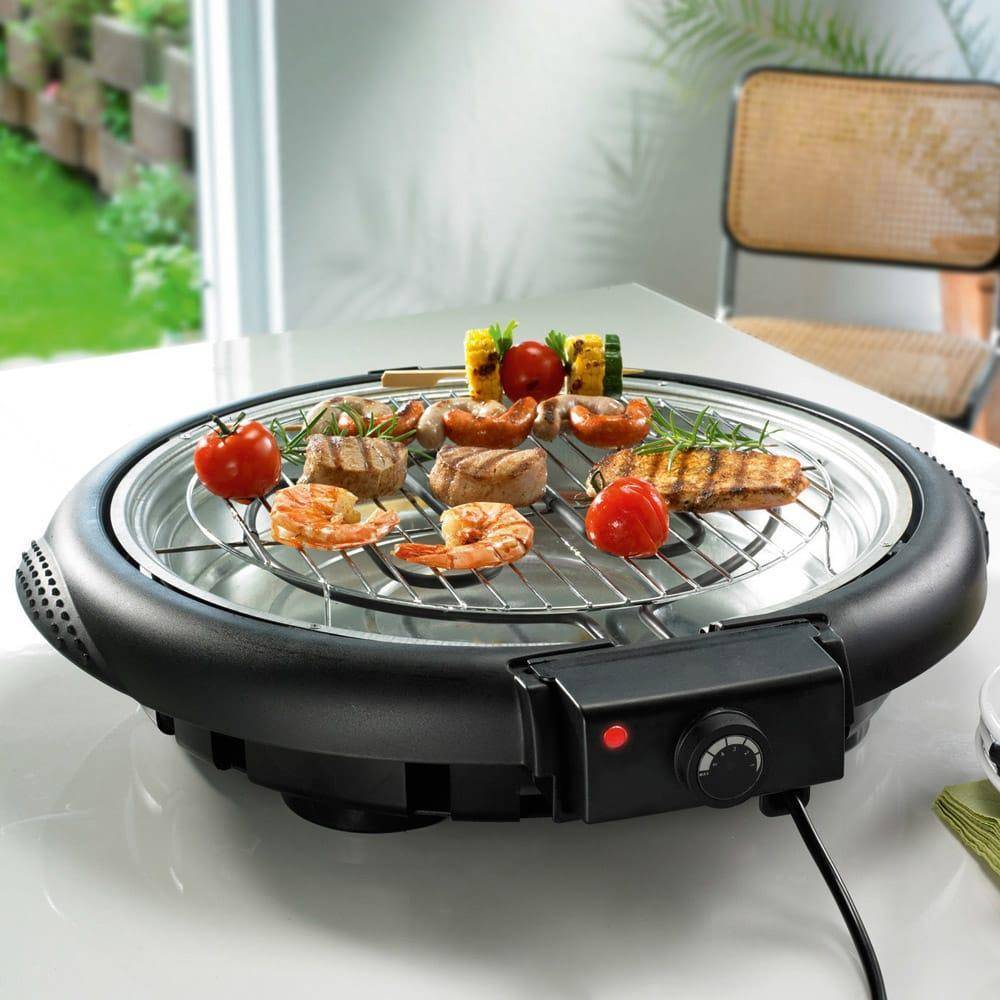

Электрогриль

Электрический заменитель классического мангала может быть:

  • горизонтальным;
  • вертикальным.

Горизонтальные модели больше похожи на обычные мангалы. Даже шампуры с мясом в них приходится вращать вручную. Вертикальные устройства имеет вид вытянутого цилиндра. Кроме нагревательных элементов, они имеют и приводы для вращения шампуров.

Электрический гриль для балкона – наиболее безопасный вариант. А поскольку не существует запретов его применения даже в закрытых помещениях, то никто к вам претензий предъявить не сможет.

Стационарные приспособления

Стационарный мангал – массивное сооружение, оборудованное:

  • вентиляционными отверстиями;
  • крышкой;
  • пылесборником;
  • решеткой для гриля и пр.

Вид у такой печки внушительный и престижный. Но устройство стационарного мангала на балконе практически полностью лишит его свободного пространства.

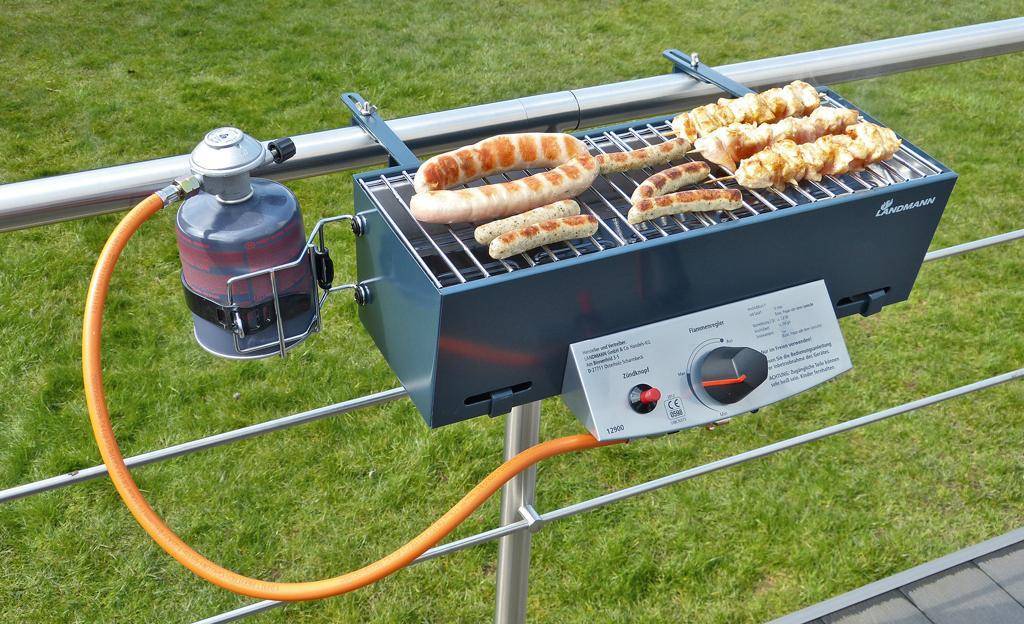

Переносные устройства

Мобильные конструкции для балконов изготавливают кустарным способом. Они представляют собой небольшие сборно-разборные ящички. Многие модели оснащают крючками для подвешивания на балконный парапет.

Конструктивные особенности переносных мангалов заключаются в следующем: их можно быстро разобрать и убрать подальше от любопытных глаз. Но по закону пользоваться им на балконе все равно нельзя: даже в самом маленьком ящичке будет находиться открытый огонь – явный источник опасности.

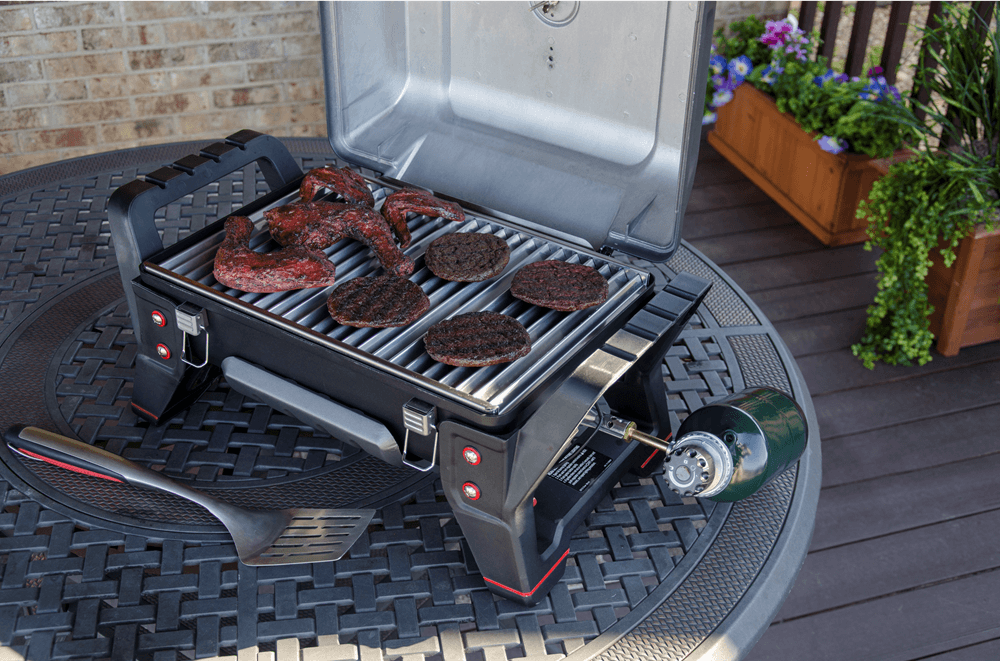

Газовый гриль

Данное устройство состоит из:

  1. Металлической решетки, играющей роль кулинарной поверхности.
  2. Горелок.
  3. Регулятора, шлангов.

Все узлы устройства заключены в корпус. Конструкция накрывается крышкой, способствующей сохранению тепла внутри гриля.

На балконе подводить стационарную газовую трубу нецелесообразно, да и разрешение на это никто не даст. Остается один вариант – газовый баллон. Его подключают к регуляторам на подаче газа при помощи шлангов.

Аэрогриль

Кухонный агрегат, имеющий вид прозрачной кастрюли с крышкой, оборудован нагревательным элементом и вентилятором. Крышка имеет большое количество отверстий. Через них воздушные массы попадает внутрь аэрогриля. Воздух, поднимающийся после нагревания вверх, прогревает продукты. Равномерность приготовления блюда обеспечивает вентилятор.

Требования к конструкции

При составлении чертежа и выбора материалов необходимо учитывать несколько ключевых требований. Дымоход для барбекю и мангала должен характеризоваться следующими физико-механическими и эксплуатационными свойствами:

  1. Гладкие поверхности внутренних стенок. Только такой вариант позволяет качественно выводить жир и продукты горения. Если поверхность рельефная, сажа и жиры будут задерживаться на ней. В результате вытяжка будет постоянно засоряться, терять в эффективности работы.
  2. Устойчивость к коррозии. Очень часто подобные конструкции устанавливаются не в помещении, а на открытом пространстве (например, в беседках или специально отведенных для этого местах во дворе). Поэтому необходимо учитывать вероятность атмосферного воздействия.
  3. Нужная площадь воронки. Ее точная площадь высчитывается в зависимости от размеров мангала. Если она будет меньше, то не справится с быстрым отводом продуктов горения.
  4. Достаточная толщина металла. Желательно работать с листами, толщина которых не менее 2 мм. Тогда устройство будет долговечным, а также не станет деформироваться под действием высоких температур.

Условия работы вытяжных вентиляторов

По нормам пожарной безопасности в дымоходе всегда должен быть искрогаситель.

Выбор искрогасителей небольшой:

  • Сухой — сетка;
  • Мокрый — гидрофильтр.

Почему мы заговорили об искрогасителе? — Выбор типа этого элемента меняет условия работы вытяжного вентилятора.

Искрогаситель-сетка.

  • Гасит искры.
  • Дёшев.

Но:

  • Со временем забивается жиром.
  • Не снижает температуру газов (могут достигать 600-800 оС).

Гидрофильтр или мокрый искрогаситель.

  • Очищает газы от жира и гасит искры.
  • Снижает температуру дыма до 70 оС (иногда до 55-60 оС).

Но:

  • Дорог.
  • Габаритный прибор (сопоставим с размерами мангала).

Существует несколько уловок как снизить температуру дыма в каналах вытяжки, например:

  • Охлаждаемый водой вытяжной зонт (водяная рубашка с циркулирующей водой).
  • Увеличить существенно длину канала перед вентилятором (это даст дыму остыть).

Эти способы сложно применимы на даче.

Вариант жаростойкого канального вентилятора с двигателем вне канала

Подытожим:

Вентилятор вытяжки над мангалом работает в среде горячего (до 100 или до 600 оС), влажного газа, загрязнённого жирной взвесью и мелкодисперсными частицами (последнее, если применяется сухой искрогаситель).

Это даёт требования к вентилятору (используется мокрый искрогаситель):

  • Двигатель с уровнем защиты IP44;
  • Крыльчатка из металла или термостойкого пластика;
  • Корпус и детали вентилятора должны выдерживать температуру до +100 оС;

При этом крайне желательно:

  • Работоспособность при отрицательной температуре (-25 -30 оС);
  • Низкий уровень шума.

Если используется искрогаситель-сетка, потребуется жаростойкий вентилятор с вынесенным из канала мотором и рассчитанный на температуру 600-800 оС. Такие вентиляторы существуют, но дороги и редки в продаже.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
