Как правильно делается вентиляция в русской бане: общие правила и подробные схемы по устройству

Вентиляция для бани с топкой в смежном помещении

Этот вариант считается одним из самых распространенных. Преимуществом расположения топки за пределами парной заключается в том, что так будет меньше мусора, да и дверь не придется открывать слишком часто, что сохранит драгоценное тепло.

Для такого типа строения можно сделать смежную вентиляцию в каркасной бане, проложив под полом трубу, которая будет исполнять роль топочного тоннеля. Вывести отверстие нужно в том месте, куда выходит трубка топки. Это позволит обеспечить лучшее нагревание воздуха в помещении. На каждом конце трубы необходимо использовать решетку, а на выходе соорудить задвижку, чтобы регулировать потоки воздуха.


Вентиляция в бане при топке за пределами парилки

Что касается вытяжки, то она должна быть расположена на противоположной стороне парной, оптимальным вариантом будет стена, которая находится по диагонали. Для создания вытяжки лучше всего использовать короб размером 20х30 см, который будет проходить через всю стену.

Если игнорировать данное правило, вентиляционная система в каркасной бане не будет работать нормально. К примеру, если вытяжка больше входного отверстия, это обязательно создаст сильную тягу. На качестве посещения бани подобное условие обязательно скажется отрицательно. Теплый воздух будет выходить слишком быстро, что будет не выгодным, так как потребует большего использования топлива.

Эконом-решение: залповая вентиляция в парной русской бани

Если вы не уверены, что сможете правильно рассчитать размер входов (выходов) или места их размещения, можно воспользоваться давно испробованным способом — эконом-решение: залповая вентиляция в парной русской бани.

Суть её применения заключается в быстром проветривании путем открытых настежь окон и дверей. Их распахивают на короткое время (не более 1-2 минут), для максимального эффекта лучше всего использовать противоположные окно и дверь.

Данный метод не требует никаких финансовых затрат: вы используете те элементы, которые есть в любой бане.

ВАЖНО! Не переусердствуйте с проветриванием, можно сильно выстудить баню. Такой способ особенно хорош для русских бань, которые топятся по-черному.

Основные виды и схемы вентиляции в бане

Как и в любом другом помещении, в бане может быть принудительная или естественная вентиляция. Естественный воздухообмен обеспечивается природным физическим свойством воздуха подниматься при нагревании и опускаться при охлаждении. Приток и выход среды осуществляется посредством специально проделанных отверстий или щелей.

Принудительная – сеть со встроенными нагнетателями механического или автоматического типа. Формирование принудительной вентиляции затруднено из-за высокого уровня влажности – вода может привести к поломке агрегатов.

Рассмотрим оптимальные варианты формирования воздухообмена в бане.

Проветривание

Простой и эффективный вариант, когда открываются двери и окна в помещении.

Воздухообмен быстрый, но имеющий негативные последствия:

  1. Из парной выходит горячий пар. Он оседает на плоскостях предбанника, других помещений.
  2. Простое проветривание удаляет излишки пара, фактическая температура (жар) в течение нескольких минут вернется к изначальному показателю.
  3. Невозможность формирования стабильных параметров. При открывании дверей влажность и нагрев быстро снижаются, при закрывании – снова повышаются.

Самый главный минус проветривания – моментальное оседание холодного воздуха в нижней части помещения. Это может привести к поломке отопительного оборудования.

Вентиляция при помощи печки

Оптимальная вентиляция в парилке русской бани, если топка расположена в парной. В этом случае теплые потоки устраняются через топку в дымоход, а свежая струя поступает через форточку, щели в полу или под дверью.

Достоинства метода:

  • простота формирования;
  • возможность регулирования поступления свежего воздуха;
  • универсальность применения в бане из любых материалов.

К минусам относят малую производительность и неполноценное проветривание. Однако последний недостаток можно нивелировать, если оставить щели по всей плоскости пола. Вариант вентиляции подходит для любых объектов, недорого стоит и формируется как на этапе строительства, так и после него. Например, можно укоротить дверное полотно, поставив в нижнюю часть решетку с перфорацией. Приоткрыв форточку наверху, пользователь обеспечит хороший воздухообмен в парной.

Вариант вентиляция басту в бане – разновидность естественного воздухообмена. Подразумевается, что верхняя часть бани – это замкнутое воздушное пространство, нижняя дополнена приточно-вытяжной системой. Конфигурация обеспечивает поддержание постоянного нагрева вверху помещения и приток свежего воздуха снизу. Для работы сети нужна труба для забора воздуха с улицы и поставки в помещение. Система басту дополняется заслонками для регуляции воздухообмена и снижения теплопотерь.

Естественная вентиляция через продухи

Еще один простой способ обеспечить нормальный воздухообмен своими руками в парной и предбаннике. Эффективность достигает 100% при минимальных теплопотерях.

Есть еще преимущества:

  1. Появляется возможность быстрого проветривания помещений. Создается постоянный приток воздуха – это обеспечивает поддержание заданного режима длительное время.
  2. Автономность. Система не уступает по эффективности принудительной, но работает без применения электрических приборов.
  3. Универсальность. Продухи прорезаются в строениях из любого материала и вне зависимости от срока службы.

Естественная вентиляция в сауне или бане работает в условиях всех климатических зон. При необходимости в продух устанавливается вентилятор, что позволяет моментально обеспечить нужный микроклимат внутри строения.

Принудительная вентиляция

Обустройство электрической сети в помещении с высокой влажностью имеет свои риски. Специалисты рекомендуют выбирать устройства в защитных кожухах. Принудительная вентиляция в бане формируется в разных вариантах, например, установка приточного клапана в верхней части бани, вытяжного вентилятора внизу. Или встраивание агрегата в форточку, вытяжка обустраивается через дверное полотно, напольное покрытие.

Преимущества системы в ее функциональности вне зависимости от погодных условий. Минус в тщательности расчетов, повышенной стоимости.

Типы вентиляционных систем

Устройство вентиляции в бане варьируется сообразно конструкции помещения и его суммарному объему. Естественная вентиляция основывается на различии температур и давлений внутри и снаружи. Чтобы она работала эффективно, ввод воздуха организуют около печи, на уровне 25-35 см от пола. Выходное отверстие делают на противоположных стенах примерно в 15-25 см ниже потолка

Но важно учесть, что такая схема недостаточно хороша для парных, поскольку внизу там относительно холодно, а вверху всегда горячо

Естественное движение воздуха в подобной ситуации слишком трудно организовать, придется очень тщательно и аккуратно располагать составные части вентиляционной системы. Принудительная схема не всегда требует использования электронных управляющих систем, со сложными панелями и так далее. Есть более простые варианты, когда вентиляционные окошки, размещенные особым образом, дополняются вытяжным вентилятором. Сочетание таких компонентов особенно эффективно, когда баня расположена внутри дома, окна не размещены внутри наружной стены, а связаны с выходами длинным коробом для вентиляции. Канальные вентиляторы требуется подбирать очень тщательно, потому что условия их эксплуатации в банях отличаются от обычных параметров.

Особенность таких аппаратов состоит в повышенной гидроизоляции электрических цепей и основных механических деталей, в приспособлении к работе при высокой температуре без последствий для техники. Состояние приточной вентиляции и устройство ее в каждом помещении адаптируется под индивидуальные особенности и под тип бани. Отсюда следует, что время, потраченное на расчеты и продумывание проекта, не тратится зря – оно позволит сэкономить немало средств и времени, получить оптимальный результат скорее.

Как уже известно, основная масса проектов подразумевает расположение вводных окошек около печей в 0,25-0,35 м от пола. При таком исполнении печка передает тепло воздуху, поступающему извне, и возникает поток, движущийся в направлении вытяжки. Преодолев все расстояние, горячий и уличный потоки в конечном счете охватывают весь объем парной, а сильнее всего нагревается участок, где расположена верхняя полка.

Во втором варианте за счет установки вытяжного вентилятора можно смонтировать вводное и выводное отверстия на одной стене. Воздушный поток устремлен сначала в направлении нагревательного прибора. Получив тепловой импульс, он начинает подниматься к потолку и движется по широкой дуге, которая охватывает всю комнату. Такой подход окажется эффективен, если баня встроена в дом и имеет только одну наружную стену, при этом нет необходимости в обустройстве вентиляционного короба.

Если создается баня с протекающим полом, вводное окно ставят там же, где и в первом случае, непосредственно рядом с печью. Когда нагретый воздух отдает тепло в верхней доле парилки, он охлаждается и опускается к полу, уходит сквозь отверстия в настиле. Подобный прием улучшает испарение накапливающейся внизу воды и позволяет оттянуть выход деревянного пола из строя. Вытяжку размещают или в соседней комнате, или в изолированных каналах, не позволяющих воздуху возвращаться в парилку. Сложность траектории потока делает применение вентилятора обязательным. Этот вариант применяют очень редко, поскольку просчитать все точно, предусмотреть детали должным образом нелегко.

Еще один тип предусматривает непрерывно действующую печь, поддувальное отверстие которой заменяет вытяжку. Для притока делают окно под полкой, противоположной самой печи и на том же уровне. Холодный воздух вытесняет нагретую массу вверх, а когда отдавшие тепло части потока опускаются, они уходят в поддувальный канал. Есть и еще более сложные системы, когда размещается пара приточных и пара выходных вентиляционных окон (обязательно с принудительным типом циркуляции). Отрегулировать усложненные комплексы довольно сложно, но их эффективность выше, чем в простейших случаях.

Система Басту – это размещение приточных отверстий (с регулируемыми задвижками) за печью или под ней. Организация отдушин под печью не обязательна, хотя и весьма желательна. Сквозь эти отверстия в помещение проникает воздух из подземной части бани, которая продухами фундамента соединена с внешней атмосферой. Когда баню делают в готовом ранее помещении, нужно выбирать комнату с парой внешних стен; при подготовке подвала выбирают угол, соответствующий тем же требованиям. Размеры входного и выпускного отверстия рассчитывают по общим правилам.

Способы повышения мощности вентиляции

Мощность вентиляции этого типа удается повысить простыми способами. При внутреннем расположении зольника печь в парилке окружается небольшим возвышением. При этом ближайший к ней воздух прогреется быстрее, что повысит скорость его оборота и эффективность работы вентиляции. Если зольник размещается в комнате отдыха, закрытая часть печи обычно смещается в парную.

Под полом парилки удается расположить дополнительную трубу, отводящую отработанный воздух. Далее противоположный конец этого вытяжного канала подводится под зольник. Этот прием позволит удалять воздух из помещения быстрее, чем это делает вытяжка в парной. При невозможности повысить эффективность вытяжной канал в любом случае оставляется в качестве дополнительной вентиляции.

Устройство и принцип работы схемы

Если читатель поймет принцип функционирования вентиляции в сауне, то задача автора выполнена. Любой хозяин справится с монтажом системы своими руками, не привлекая специалистов. Далее будут даны общие рекомендации по составлению схемы и технологии работ.

Приточные отверстия

Применительно к парной они обязательно должны монтироваться в нижней части стен и в районе печи. Почему? Во-первых, холодный воздух, поступающий с улицы, будет быстрее нагреваться. Во-вторых, такая особенность схемы исключает его попадание в зону, где человек принимает процедуру.

Если между напольным покрытием и дверным полотном в процессе монтажа коробки оставить небольшой зазор (порядка 50 мм), это дополнительно повысит эффективность воздухообмена между помещениями.

Вытяжка

Приемное отверстие канала вывода воздуха, независимо от выбранной схемы, всегда устраивается строго напротив приточного, то есть, на противоположной стене комнаты. В зависимости от ее специфики таких «приемников» может быть два (в парилке – обязательно). Первый – не менее чем в 100 см от уровня напольного покрытия, второй – для удаления воздуха из сауны наружу – под потолком. Оба соединяются при помощи короба. Чтобы исключить влияние розы ветров и высоты фановой трубы, в вытяжку следует вмонтировать вентилятор.

Особенность схемы в том, что в обоих каналах – притока и отвода – необходимо установить регулируемые заслонки. Они называются еще затворами, шиберами. Именно с помощью таких устройств обеспечивается поддержание нужного микроклимата в любом из помещений.

2 Где монтируют систему воздухообмена?

Специалисты утверждают, что приточные решения устраивают в 2-х зонах: под деревянными лежаками или за основанием печки. Рассмотрим эти варианты подробнее.

Расположение вентиляционных отверстий в парной

  1. 1. Решения по забору воздуха располагающиеся под лежаками. Их главное достоинство – незаметность. А вот недостатков больше – такая естественная схема вентиляции в бане не позволяет регулировать объём воздуха, а полы под лежаками на порядок холоднее.
  2. 2. Конструкция за печкой. Температурные отличия между потолочной зоной и полом нивелируются за счёт прогревания воздуха у печи. Данный подход гораздо эффективнее первого. В такой парной можно находится гораздо дольше.

Во Всемирной паутине представлено огромное количество схем движения воздушных масс, но в большинстве случаев они реализованы дилетантами и не заслуживают какого-либо внимания. Профессионалы рекомендуют выполнять всего пару условий:

  • вытяжка делается исключительно вверху;
  • отверстия забора воздуха – в нижней части стен;
  • вентиляционные каналы располагаются по диагонали.

Вентиляционное отверстие у потолка

Подобных решений будет достаточно для хорошей циркуляции кислорода. Какие-либо другие рассуждения по этому поводу – плод больной фантазии, не более. Соответствующие клапаны могут располагаться на разных уровнях, собственно, как и отверстия для отвода воздушных масс.

Вентиляция бани в виде небольшого отверстия под потолком применяется исключительно по факту завершения водных процедур, когда необходимо полностью проветрить помещение. Что касается второго проема, то его желательно устроить на 40 см ниже. Оптимальный период использования – в процессе мытья.

Заслонка вентиляционной системы

Грамотно организованная система воздухообмена для бани – самая простая, в которой нет общих каналов под обшивкой. Оптимальное решение вопроса – проделать для каждой из стен, находящихся в разных комнатах по несколько отверстий и разместить в них небольшие трубчатые элементы. В качестве заглушки можно использовать решетчатые клапаны. Это вариант успешно применяется как в случае традиционной русской бани, так и эксклюзивных парных.

Планирование вентиляционной системы бани: тонкости и нюансы

Прежде чем приступить к выбору схемы вентиляции в бане и устройству её конструкции своими руками, нужно разобраться в тонкостях и нюансах проектирования.

При постройке любой бани – вентиляция бани и её принципиальная схема закладывается в процессе постройки. Вопрос «как сделать вентиляцию в бане» должен решаться ещё на стадии проектирования.

Вентиляционные каналы предбанника, моечной, парной, комнаты отдыха и проёмы для притока свежего воздуха и удаления смеси угарных газов с отработанными влажными и горячими воздушными массами должны быть проложены на соответствующих этапах строительства. Задвижки и решётки для регулирования размеров приточных и вытяжных отверстий и сечений вентиляционных воздуховодов устанавливаются уже на стадии финишной отделки помещений.

Планирование вентиляционной системы необходимо осуществить еще на стадии разработки дизайн-проекта банного помещения

В основном, функционирование вентиляции бани зависит от двух факторов:

  • размеры вентиляционных отверстий – как приточных, так и вытяжных – которые определяются объёмом помещения, будь то предбанник, моечная, парилка или комната отдыха;
  • взаиморасположение вентиляционных отверстий.

Размеры вентиляционных отверстий

Размеры вентиляционных отверстий зависят от объёма конкретного помещения: предбанника, парилки, моечной или комнаты отдыха. Очень важны как точный расчёт размера этих проёмов, так и обеспечение возможности его изменять. Для регулировки просветов в проёмах устанавливают дверцы-задвижки и решётки.

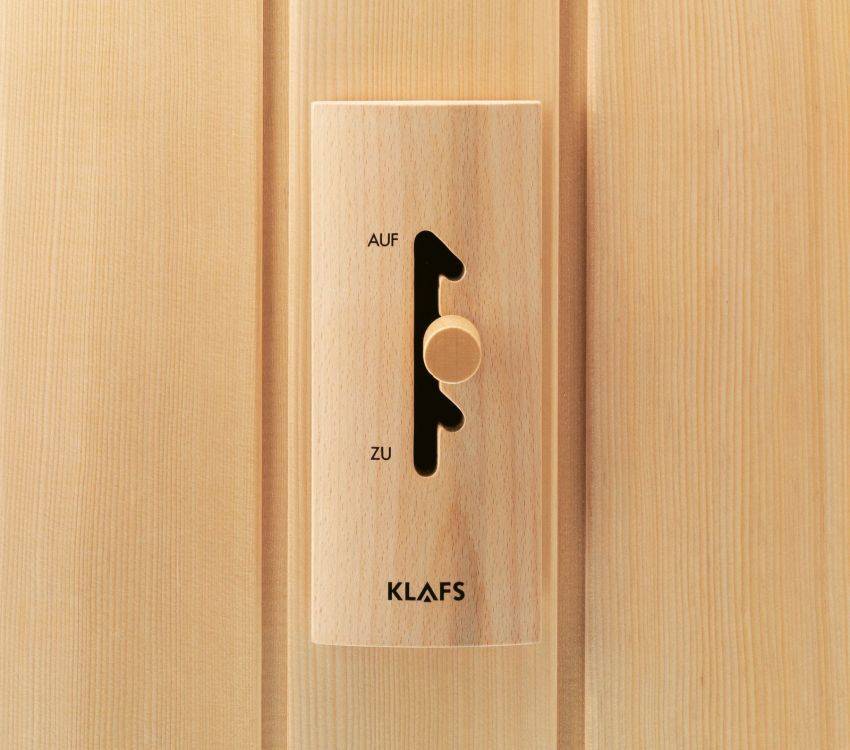

Вентиляционное отверстие с бегунком для регулирования объема притока свежего воздуха

Необходимо учесть, что при больших размерах вентиляционных окошек будет сложно нагреть помещение до правильной температуры. Возникнет либо опасность постоянного перерасхода топлива и электроэнергии, либо трудности с регулировкой сечения вентиляционных каналов, то есть, расстояния, на которое нужно будет своими руками открыть каждый проём.

Если же площадь вентиляционных отверстий недостаточна, температура, влажность воздуха и концентрация угарного газа в помещении могут подняться до критических величин.

Оптимальный размер вентиляционного проема высчитывается из расчёта 24 кв.см на 1 кубометр объема помещения

Взаиморасположение вентиляционных отверстий

Действие любой системы вентиляции основано на замещении масс нагретого воздуха, приходящих в движение под давлением воздуха, поступающего снаружи – более холодного и тяжёлого

Важно обеспечить возможность регулировать направление потока тепла, исходящего от печи, установленной в бане. Вентиляция в парной часто оснащается не одним приточным отверстием, а двумя именно по этой причине. Для локализации тепловых потоков достаточно с помощью задвижек создать в одном из них или в обоих просвет определённой ширины

Для локализации тепловых потоков достаточно с помощью задвижек создать в одном из них или в обоих просвет определённой ширины.

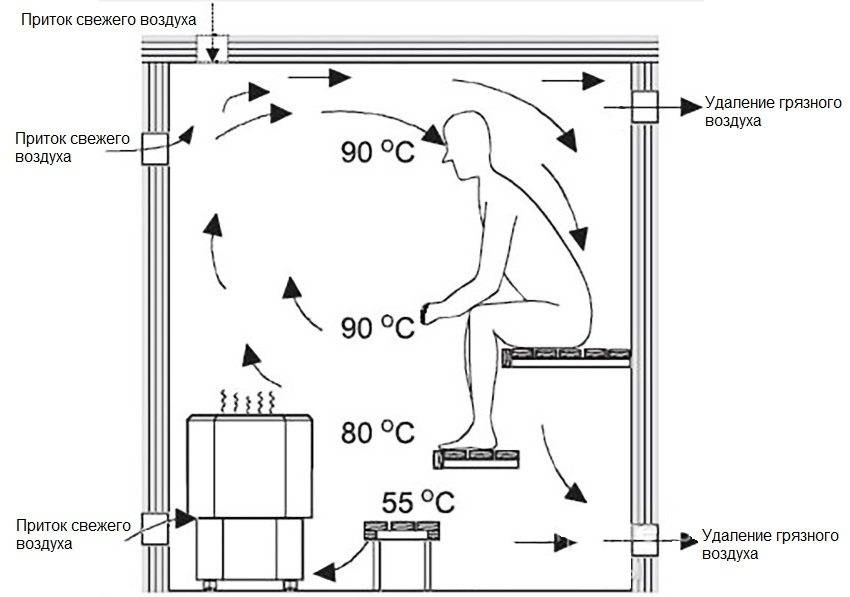

Схема размещения внутри парной вентиляционных отверстий для притока свежего и удаления загрязненного воздуха

Вентиляция пола в бане

Пол в бане нуждается в полной просушке после процедур. Первым условием этого будет организация правильного стока, с уклоном, который отведет воду в канализацию. Конечно, вариантов устройства пола несколько.

Вентиляция пола в бане: схема

Для проливного (мокрого) пола вентиляция особо важна. Поэтому зазоры между досками, достигающие в ширину до 1 см нужны не только для отвода воды, но и для высушивания досок. А поможет в этом открытие продух в фундаменте, о которых мы расскажем ниже.

Сухой пол не предполагает щелей между досками, потому что монтируется из шпунтованной доски. А значит, принцип его проветривания несколько иной. Сушить придется сверху средствами залповой вентиляции (это означает открытие всех окон и дверей) и той системы, что предусмотрена в бане, например, принудительной приточно-вытяжной.

Полезное видео

Посмотрите к чему может привести сырость на сухом полу, даже если он покрыт яхтным лаком:

О вентиляционном стояке в моечной речь пойдет ниже, но он тоже влияет на вентиляцию пола.

И еще пол хорошо продувается во время работы печи, если (как уже упоминалось), поднять его уровень над поддувалом, а в самом полу оставить небольшие зазоры между досками.

Вентиляция в парилке бани: схема

Вентиляция в парилке бани – схема системы. Состоит из двух отверстий: одно, из которых приточное, а другое – вытяжное (выходов можно сделать несколько). При выборе размеров вытяжного проема надо руководствоваться несколькими правилами:

  1. самое большое должно быть на максимальном удалении от печи (чтобы тепло прямотоком не уходило вовне);
  2. остальные можно пустить по периметру потолка;
  3. размер отверстий рассчитывается исходя из 24 кв. см на каждый кубический метр помещения. Чаще всего диаметр не превышает 30 см, но и количество составляет 2 и более.

Усилия тяги определяется перепадом высоты между приточным и вытяжным проемами.

ВАЖНО! Не размещайте отверстия точно друг напротив друга, это неизбежно вызовет появление сквозняков. Мы рекомендуем применять заслонки или заглушки для ручной регулировки

Мы рекомендуем применять заслонки или заглушки для ручной регулировки.

Вентиляция в парной русской бани: схема

Обеспечивается вентиляция в парной русской бани схемой, при которой имеются отдушины с регулируемыми заглушками, с учетом вышеуказанных правил. Либо применением залповой вентиляции, о которой мы расскажем далее.

Баня: вентиляция парилки (если печь в предбаннике или комнате отдыха)

О бане, вентиляции парилки, у которой печь находится в ином помещении, отличном от парилки, вероятнее всего придется задуматься о принудительной вентиляции, которая обеспечит движение потока в нужном направлении.

Как это показано на схеме:

Баня: вентиляция парной (если печь в парилке или парилка соединена с моечной)

Обеспечивается нагреванием от печи поступающего извне холодного воздуха и отталкивания его от источника тепла, и обратного возврата после удара о стены. Движение воздуха может стимулироваться применением дополнительных вентиляторов.

Для бани, вентиляции парной – организация просушки бани особенно важна, так как вода в моечной может обладать поистине разрушительным действие на отделочные материалы и пол. Помимо основной требуется усиленная вентиляция полов: путем установки вытяжного проема между чистовым и черновым полом, установка может сопровождаться монтажом вентилятора.

СПРАВКА. Проследите, чтобы на вентилятор не попадала вода, чтобы исключить риск короткого замыкания.

Более 10 разных схем вентиляции бани смотрите в этой статье.

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

Приоткрытая дверь в парнуюИсточник prodverivdome.ru

Приток можно обеспечить такими способами:

  • время от времени слегка приоткрывать дверь в парилку;
  • сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
  • если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
  • сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

Схема движения воздухаИсточник i.ibb.co

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

  • вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
  • приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
  • оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
  • сечение вытяжного отверстия должно быть больше.

Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи

Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.

Вытяжка естественной вентиляцииИсточник stroyfora.ru

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.
