Естественная вентиляция в бане: принципы обустройства и схемы размещения вентиляционных отверстий

Основные схемы

Какой может быть вентиляция в парилке бани, схема, видео и другие материалы, прилагаемые ниже, покажут наглядно. Нужно лишь выбрать 1 из 4 прилагаемых вариантов и правильно выполнить все необходимые работы.

Согласно схеме A вводное отверстие для свежего воздуха обустраивается внизу за печкой. Выводной канал монтируется на прямо противоположной стене под потолком.

Вытяжная труба устанавливается вертикально. Длина ее рассчитывается так, чтобы верхний край трубы немного приподнялся над коньком крыши. Это обеспечит нормальное функционирование вентсистемы в период сильных ветров.


Схема А расположения вентиляции в бане

Правильно подобранные размеры труб для отвода воздуха обеспечат естественную циркуляцию воздушных масс. Дополнительная регулировка обеспечивается установкой заслонок.

Применение схемы B предполагается только в том случае, если для обустройства вентиляции можно использовать только 1 из стен парилки. Проемы для воздуха располагают напротив каменки. Вводное отверстие приподнимают на 30 см от чистового пола. Выводное окно приопускается на 20 см от потолочного покрытия.


Схема B Расположение вентиляционных продухов напротив каменки

Проходящий через нижний ввод воздух нагревается от печи и поднимается вверх в направлении воздуховывода. Для нормального функционирования системы необходимы механические вытягивающие устройства.

Согласно схеме C можно обеспечить вентиляцию не только парного отделения, но и подпольного пространства. Вводное отверстие обустраивается в стене позади каменки. Его нужно приподнять над чистовым полом на 20 см.


Схема С с притоком воздуха под полом бани

Прогретый приточный воздух проходит в цоколь сквозь щели протекающего пола. Далее возвращается в парилку и двигается в направлении вытяжного отверстия. Отсюда отработанные воздушные массы выходят наружу.

Для постоянно используемой бани можно применить вентиляцию по схеме D. В этом случае вводное отверстие обустраивается внизу, но напротив печи, а не позади нее, как в других вариантах. Высота над полом — 20 см. Вытягивание отработанного воздуха обеспечивается при помощи поддувала и печной трубы.

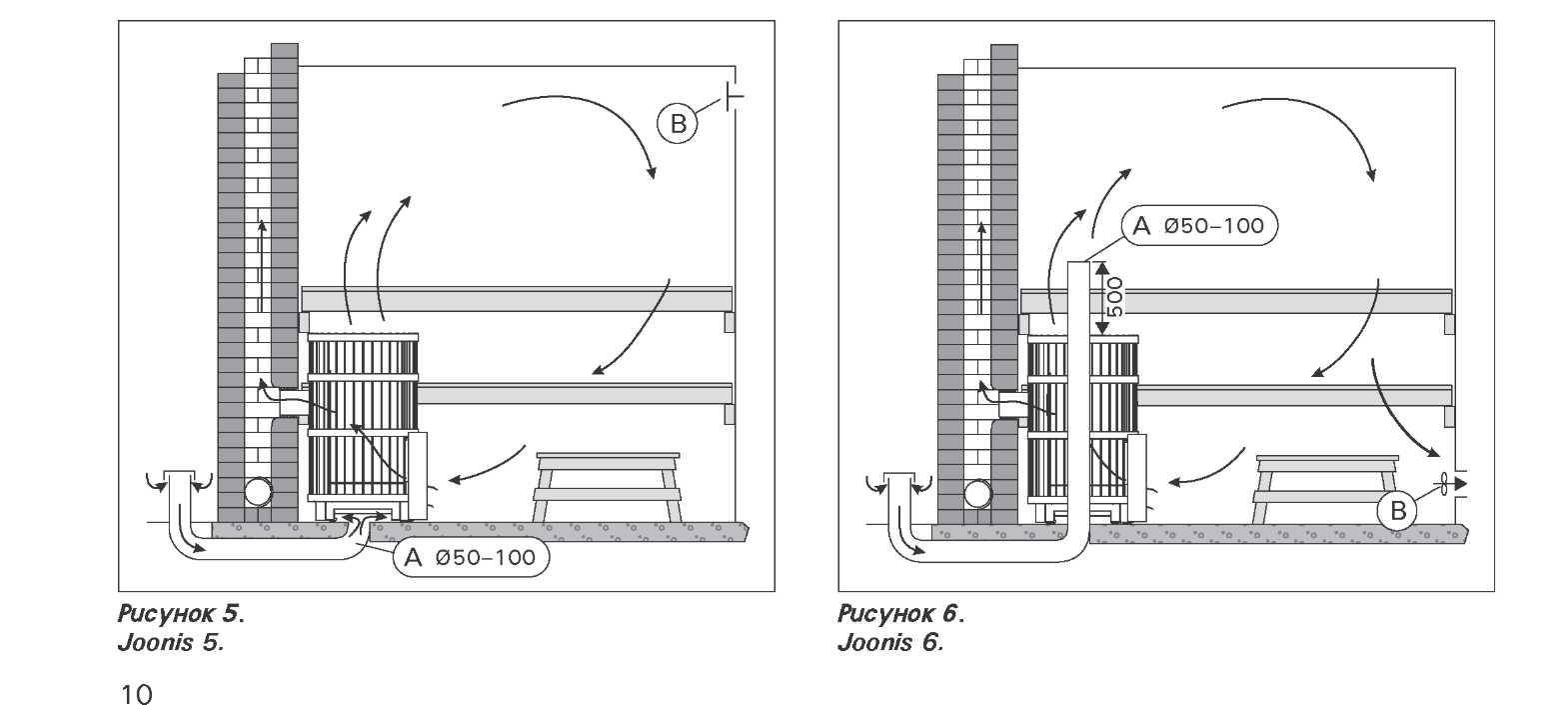

Чтобы вентиляция в бане в парилке работала эффективно, необходимо правильно выбрать место расположения печи-каменки. Удобнее всего обустраивать ее именно внутри парного отделения. Если печь расположить в соседнем помещении, эффективность использования вентиляционной системы и самой каменки будет заметно ниже.


Выход воздуха в парилке через дымоход печи

Вентиляция в бане в парилке: почему необходима?

Выше мы уже рассказали об опасности замкнутой среды с точки зрения воздействия угарного газа, а также упомянули о необходимости создания микроклимата для просушки парной после её использования. Вентиляция в бане, в парилке однозначно повысит комфортность пребывания там и продлит срок эксплуатации постройки.

Вентиляция в парилке русской бани

Отличительной особенностью русской бани является влажный пар. При этом разнится и температурный режим, который ниже аналогичного показателя у сауны. Однако, напитанный влагой теплый воздух в значительно быстрее прогревает человеческое тело и обладает более мягким и щадящим действием (не оказывается спазмирующее действие на сосуды, можно посещать людям пожилого возраста и детям).

Устройство печи достаточно специфично: как правило, камни размещаются внутри, доступ к ним можно получить открытием дверцы. Это обеспечивает более длительное сохранение тепла камнями, и их сложнее залить, даже при неумелом расходе воды.

Вентиляция в парилке русской бани

Самое важное – это сохранить баланс, ведь пар имеет «ударный» характер, вырываясь из печи, сразу после того, как на каменку плеснули воды. Если она будет сконструирована неправильно, то можно упустить весь пар

В русской парной чаще всего применяются отдушины, которые устанавливаются в нижней части стен и обеспечивают сохранность жара, который скапливается у потолка.

Нюансы воздухообмена в предбаннике

Баня состоит из поочередно связанных помещений со своим предназначением, температурой и влажностью. Каждое из них нуждается в уходе. Некоторые владельцы оставляют предбанник без вентиляции вообще, и это неправильно. Помещение переувлажнится и испортится. Для предбанников есть три основных варианта воздухообмена, о которых мы расскажем немного ниже.

Предбанник — помещение для раздевания перед входом в моечную, и его часто совмещают с комнатой отдыха. Обычно там топят печь. Предбанник проветривают одновременно с протапливанием и после банных процедур. Удачно выбранная схема для вентиляции даст помещению больше свежего воздуха, облегчит постоянный уход.

Вентиляционная система в предбаннике выполняет три основные функции: удаляет грязный воздух, подает чистый и греет его до комфортной температуры.

Типичный предбанник в индивидуальном строении с зольником печки, входом в раздельную мойку и затем в парную, пропорцией 2 : 1 : 1 между этими помещениями

Дальнейший воздухообмен направляют на просушку помещения. Древесина быстро портится от сырости, особенно в темноте. Из-за влаги окна и двери порой не удается закрыть плотно. Микроорганизмы в сыром помещении выделяют неприятные запахи, а деревянная отделка вбирает их и «запечатывает».

Отдыхающим будет трудно приспособиться к качеству воздуха. Но, правильная вентиляция после банных процедур избавит от плохого запаха и продлит срок службы здания.

Один из вариантов циркуляции в предбаннике в комнате отдыха, с подачей воздуха через проем вверху над печкой и трубой под печью, идущей с улицы — как для комнаты отдыха будет жарковато, но некоторым банщикам понравится

Вентиляцию рассчитывают исходя из таких условий:

  • высокая влажность и много пара;
  • образуется конденсат;
  • воздухообмен и температуру в бане приходится корректировать только в некоторые дни;
  • горячий воздух;
  • накапливается углекислый газ;
  • здесь могут быть вредные продукты сгорания;
  • маленький размер окон.

Между раздевалкой/комнатой отдыха с одной стороны, и парной с другой, в идеале оставляют плавный переход между температурными режимами.

Есть четыре варианта, чтобы добиться этого:

  1. Печка выходит в оба помещения.
  2. Дополнительная перегородка между парилкой и предбанником, совмещенным с комнатой отдыха.
  3. Подача части разогретого воздуха ведется из парилки.
  4. На прямом пути от предбанника до парной находится моечная.

Также необходимо позаботиться и об утеплении помещения. От холода изолируют пол, стены и потолок. Часто берут фольгированный утеплитель, но на толстый слой фольгу стоит укладывать вручную.

Для утепления предбанника подходит минеральная вата, пенопласт и другие вспененные материалы, а также керамзит, но по структуре наилучшей будет минвата, тем более если она фольгированная

Утепление пола начинают с того, что к нижним частям лаг, расположенных с шагом 45—55 см, прибивают черепные бруски меньшего размера — продольно к основанию. Сверху кладут черновое покрытие — продолговатые или широкие доски. Черновой пол формируют сплошным.

Полученную конструкцию покрывают гидроизоляционной мембраной. Кладут так, чтобы полностью прижать слой к выпирающим лагам. Затем в промежутке между этими планками укладывают соразмерный кусок утеплительного полотна: чуть больший по ширине, длине и высоте. В качестве теплоизоляции подойдет, в том числе, и минеральная вата. Ее берут побольше, так как материал сильно сжимается.

Выше укладывают пароизоляцию с небольшим заходом на стены. В процессе утепляют трубы, которые будут в толще пола или ниже.

Под потолком отделка портится больше всего, поэтому используйте толстый слой утеплителя. Теплоизоляцию можно собирать на перекрытии, между планками. Внизу кладите пароизоляцию, выше утеплитель, потом гидроизолируйте его. Сверху можете покрыть цементной стяжкой и деревянными досками.

Подробнее об утеплении потолка можно прочесть в этом материале.

Вариант теплоизоляции потолка над предбанником: плотно уложенный керамзит, спрятанный в два слоя пароизоляции, и деревянный дощатый пол без стяжки

За счет тепловых барьеров эффективно борются с избытком влаги, но конденсата удастся избежать полностью, если постоянно делать некоторые вещи. Держите двери закрытыми, открывайте только на короткое время. Регулируйте затворы в вентиляционных решетках.

Пользуйтесь заглушками и в первую очередь во время прогрева. После процедур охлаждайте предбанник через открытые двери и окна. Делайте при этом кратковременные сквозняки. Проветривайте каждое помещение по очереди — через их окна.

Принципы организации вентиляции

Вентилирование пола в банных помещениях может выполняться различными методами. Одним из важнейших элементов системы считается создание вентиляционных пространств в напольной конструкции, что позволяет устранить накопление влаги внутри, между слоями. Основная система может основываться на нескольких характерных конструкциях: вентиляция под полом в бане, общая вентиляция банного помещения, обдув теплым воздухом.

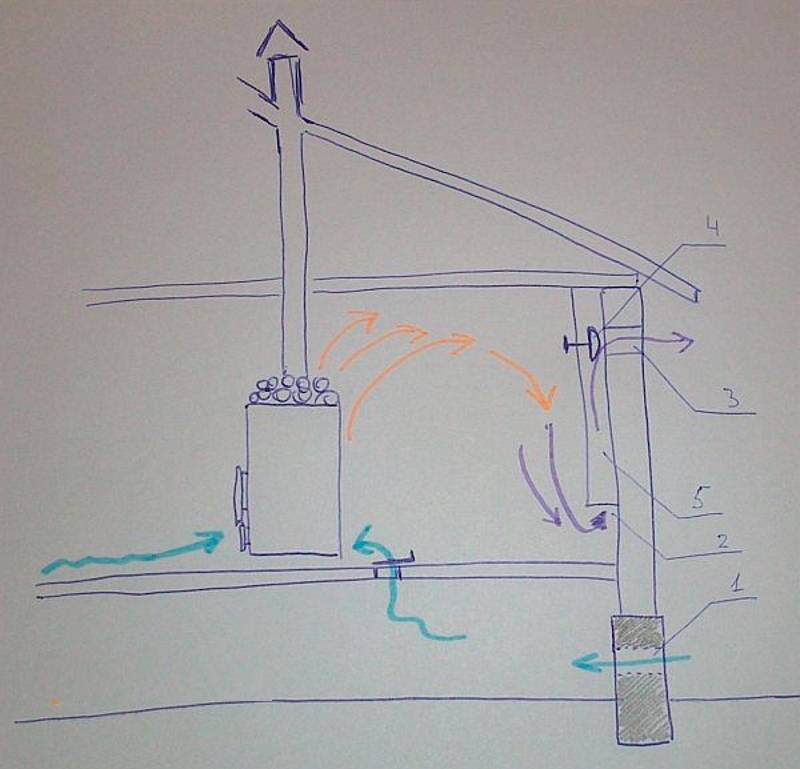

Вариант вентиляции через пол в парилке включает в себя приточную и вытяжную вентиляцию

Конструктивно любая вентиляция помещения должна включать вход для свежей воздушной массы и выход для загрязненного воздуха. Для этого все банные помещения оборудуются входными и выходными вентиляционными отверстиями (отдушинами). Кроме того, при необходимости монтируются воздуховоды (воздушные каналы), заслонки, защитные решетки, обеспечивающие подачу воздуха в нужный период и в нужном направлении.

По характеру обеспечения воздушного потока, данный процесс может быть естественным и искусственным (принудительным). Классическим считается первый вариант, при котором перемещение воздушного потока происходит самопроизвольно в соответствии с законами конвекции, т.е. в результате градиента температуры или давления. Когда происходит такая вентиляция пола в бане, схема потоков имеет характерный вид (рис. 1).

Воздух, нагреваясь, будет подниматься вверх, и именно там должно располагаться выходное отверстие. Не рекомендуется вентиляция пола в бане через чердак, т.е. через отдушину в потолке. На чердаке формируется закрытое пространство, где накапливаются постепенно все вредные выделения, которые затем через отверстие могут возвратиться в баню, но уже в концентрированном состоянии.


Рисунок 1. Естественная вентиляция происходит за счёт разницы давления воздуха в парилке

Принудительная вентиляция банного пола основывается на использовании специального оборудования, создающего регулируемый воздушный поток в требуемом направлении. Возможно применение таких разновидностей искусственной вентиляции:

  1. Вытяжной тип: приток свежего воздуха извне происходит естественным путем, а выходная отдушина обеспечивается вытяжным вентилятором, принудительно вытягивающим отработанную воздушную массу.
  2. Приточный тип: осуществляется принудительная подача свежего воздуха с использованием входного воздушного вентилятора, при этом выведение его из банного помещения идет естественным путем через соответствующую отдушину.
  3. Приточно-вытяжной тип совмещает перечисленные технологии, совмещая принудительную подачу и отток воздуха.
  4. Общеобменная система является усложненным вариантом предыдущей вентиляции. Создается единая схема воздушной циркуляции с применением воздуховодов, что дает возможность контролировать объем, направление и скорость перемещения воздушного потока.


Варианты вентиляции для пола в бане под печь в дымоход
Существует вариант отточной вентиляции через пол в бане наружу

Подготовка к монтажу вентиляции частного дома

Правильная вентиляция – это та, что в самом начале грамотно запроектирована. Допущенные в расчетах ошибки потом исправить будет практически невозможно либо слишком дорого. Лучше все изначально сделать по всем правилам.

Это для облицовки цоколя можно взять самые разные материалы. Особых строительных норм здесь нет. А вот проект для системы вентиляции или свайного фундамента должен рассчитываться с соблюдением массы СНиПов и ГОСТов. Иначе долго коттедж не простоит либо жить в нем будет просто некомфортно.

При проектировании домашней вентиляции следует учесть:

  1. Наличие в помещении плиты или камина.
  2. Кубатуру каждой комнаты и коттеджа в целом.
  3. Количество проживающих.
  4. Необходимость встраивания в систему воздушных фильтров и их тип.
  5. Индивидуальные архитектурные особенности здания и многое другое.

По нормам в жилых помещениях коттеджа весь объем воздух должен за час меняться минимум один раз (кратность воздухообмена равна «1»). Для подсобок, подвалов и коридоров этот коэффициент уменьшается до «0,2».

В кухне воздух должен меняться со скоростью 60–100 м3/час в зависимости от типа плиты. Причем если последняя газовая, то замена должна производиться с кратностью не ниже трех раз за час по объему кухонного помещения. В санузлах и туалетах воздухообмен должен равняться 25–50 м3/час.

Принудительно-вытяжная вентиляция в кухне

Для внутридомовой канализации вентиляция обустраивается отдельно посредством вывода вентиляционной трубы с общего стояка. Также отдельно рекомендуется обустраивать вентканал для вытяжки над кухонной плитой. Причем сводить воздуховод от нее и из санузла в одной шахте нельзя. Это может привести к выходу канализационных “амбре” в кухню.

При подготовке проекта также надо учесть размеры вентиляционных каналов и их пропускную способность, мощность системы отопления и габариты вентиляторов. Параметров рассчитать придется немало. И все они должны быть точными и безошибочными, иначе эффективность вентиляции получится не такой, как хотелось бы.

Однако проект вентиляции для большого дома лучше заказать у специалистов в этой области с соответствующими инженерными познаниями. Здесь цена ошибки может выйти слишком высокой.

Нужны ли окна в банном помещении?

В бане окна выполняют функцию не только освещения, но и являются одним из способов вентиляции. По ошибке многие считают, что окно в парной не лучшим образом сказывается на сохранности пара и температуры в помещении. Но, как гласит инструкция, и согласно рекомендациям опытных банщиков – в парилке необходимо делать не менее двух окон.

Одно окно должно располагаться над полками, в том случае, когда температура пара слишком высокая или кто-то вдруг почувствует себя плохо, можно будет просто приоткрыть его и все хорошо. Второе окошко делается небольшого размера с непрозрачным стеклом, кроме того оно располагается под полками и служит для того, чтобы быстрее просушивать лежаки.

Важно! По технике безопасности банные окна устанавливаются таким образом, чтобы открываться вовнутрь. Кроме этого, в моечной комнате также необходимо установить окно

Благодаря ему можно не только проветривать помещение, оно также может служить экстренным выходом в случае пожара. Оно должно быть таких размеров, чтобы в него мог свободно пролезть человек средних габаритов

Кроме этого, в моечной комнате также необходимо установить окно. Благодаря ему можно не только проветривать помещение, оно также может служить экстренным выходом в случае пожара. Оно должно быть таких размеров, чтобы в него мог свободно пролезть человек средних габаритов.

У многих владельцев бань возникает вопрос по поводу возможности установки пластиковых окон. В случае если окна планируется устанавливать в моечной, то ни каких противопоказаний ней.

А вот в парной, в виду того что в данном помещении температура поднимается довольно часто выше 100ОС, из-за чего материал из которого сделаны окна начинает коробиться и выделять вредные для здоровья вещества, исходя из данных фактов стоит сделать вывод, что устанавливать пластиковые окна в парной – крайне не рекомендуется.

Для окон, которые будут монтироваться в парилке, рекомендуется использовать древесину не смолистых пород. Данную установку можно осуществить самостоятельно т.к. она ничем не отличается от стандартной установки в жилом доме.

На заметку! Окна в бане рекомендуется делать с двойными стеклами, что позволит обеспечить достаточную герметизацию.

Основные виды и схемы вентиляции в бане

Как и в любом другом помещении, в бане может быть принудительная или естественная вентиляция. Естественный воздухообмен обеспечивается природным физическим свойством воздуха подниматься при нагревании и опускаться при охлаждении. Приток и выход среды осуществляется посредством специально проделанных отверстий или щелей.

Принудительная – сеть со встроенными нагнетателями механического или автоматического типа. Формирование принудительной вентиляции затруднено из-за высокого уровня влажности – вода может привести к поломке агрегатов.

Рассмотрим оптимальные варианты формирования воздухообмена в бане.

Проветривание

Простой и эффективный вариант, когда открываются двери и окна в помещении.

Воздухообмен быстрый, но имеющий негативные последствия:

  1. Из парной выходит горячий пар. Он оседает на плоскостях предбанника, других помещений.
  2. Простое проветривание удаляет излишки пара, фактическая температура (жар) в течение нескольких минут вернется к изначальному показателю.
  3. Невозможность формирования стабильных параметров. При открывании дверей влажность и нагрев быстро снижаются, при закрывании – снова повышаются.

Самый главный минус проветривания – моментальное оседание холодного воздуха в нижней части помещения. Это может привести к поломке отопительного оборудования.

Вентиляция при помощи печки

Оптимальная вентиляция в парилке русской бани, если топка расположена в парной. В этом случае теплые потоки устраняются через топку в дымоход, а свежая струя поступает через форточку, щели в полу или под дверью.

Достоинства метода:

  • простота формирования;
  • возможность регулирования поступления свежего воздуха;
  • универсальность применения в бане из любых материалов.

К минусам относят малую производительность и неполноценное проветривание. Однако последний недостаток можно нивелировать, если оставить щели по всей плоскости пола. Вариант вентиляции подходит для любых объектов, недорого стоит и формируется как на этапе строительства, так и после него. Например, можно укоротить дверное полотно, поставив в нижнюю часть решетку с перфорацией. Приоткрыв форточку наверху, пользователь обеспечит хороший воздухообмен в парной.

Вариант вентиляция басту в бане – разновидность естественного воздухообмена. Подразумевается, что верхняя часть бани – это замкнутое воздушное пространство, нижняя дополнена приточно-вытяжной системой. Конфигурация обеспечивает поддержание постоянного нагрева вверху помещения и приток свежего воздуха снизу. Для работы сети нужна труба для забора воздуха с улицы и поставки в помещение. Система басту дополняется заслонками для регуляции воздухообмена и снижения теплопотерь.

Естественная вентиляция через продухи

Еще один простой способ обеспечить нормальный воздухообмен своими руками в парной и предбаннике. Эффективность достигает 100% при минимальных теплопотерях.

Есть еще преимущества:

  1. Появляется возможность быстрого проветривания помещений. Создается постоянный приток воздуха – это обеспечивает поддержание заданного режима длительное время.
  2. Автономность. Система не уступает по эффективности принудительной, но работает без применения электрических приборов.
  3. Универсальность. Продухи прорезаются в строениях из любого материала и вне зависимости от срока службы.

Естественная вентиляция в сауне или бане работает в условиях всех климатических зон. При необходимости в продух устанавливается вентилятор, что позволяет моментально обеспечить нужный микроклимат внутри строения.

Принудительная вентиляция

Обустройство электрической сети в помещении с высокой влажностью имеет свои риски. Специалисты рекомендуют выбирать устройства в защитных кожухах. Принудительная вентиляция в бане формируется в разных вариантах, например, установка приточного клапана в верхней части бани, вытяжного вентилятора внизу. Или встраивание агрегата в форточку, вытяжка обустраивается через дверное полотно, напольное покрытие.

Преимущества системы в ее функциональности вне зависимости от погодных условий. Минус в тщательности расчетов, повышенной стоимости.

Какую систему вентиляции выбрать для сауны

Вентиляция для такого типа помещений может быть трех видов:

  • механическая;
  • естественная;
  • комбинированная.

Вентканал, управляемый в ручном режиме

Первый вид довольно дорогой, поэтому в парных чаще используют принудительный отток. Во время работы вытяжного вентилятора в парилке образуется пониженное давление и через воздухоотводы поступает свежий воздух. Преимущества комбинированной схемы заключаются в том, что для ее установки не нужно перекрестно располагать ветрешетки, что является обязательным правилом для естественной вытяжки.

Виды систем

  1. Естественная вентсистема (приточно-вытяжная). Предполагает наличие приточных и вытяжных клапанов. За счет разницы давления снаружи и внутри сауны воздух попадает в помещение через приточный клапан, прогревается и выходит из него через вытяжной воздуховод.
  2. Механическая вентиляционная система (принудительная). В ней задействованы приборы, управляющие воздушными потоками. В зависимости от расположения вентилятора различают приточную, вытяжную и приточно-вытяжную вентиляцию.

В сауне с электрокаменкой

Сауна с электрокаменкой Harvia Fuga

  • Для притока свежего воздуха под дверью парной оставляют щель (примерно 5 см).
  • Приточный клапан в сауне с электрокаменкой должен находиться в стене под печкой, а вытяжные клапаны на противоположной стене: один в метре от пола, другой вблизи потолка.
  • Отверстия соединяются вытяжным коробом.
  • Короб выводится в общую вентсистему дома или в дымоход.
  • В случае отдельного воздуховода сила тяги зависит от его длины: чем выше труба, тем сильнее тяга.
  • Воздуховоды необходимо оборудовать затворами, чтобы регулировать интенсивность воздушного потока.

Если открыть вытяжное отверстие сильнее, чем приточное, движение воздуха усилится. При скорости воздушного потока 0,3 метра в секунду ощущается сквозняк. В сауне сквозняков быть не должно. Поэтому вентотверстия нужно открывать одинаково.

Вентиляция сауны в коттедже

В коттедже сауну с естественной вентиляцией можно сделать в подвале, в цокольном этаже, в мансарде или в комнате, расположенной рядом с ванной, где уже есть своя система вентиляции

Важно тщательно гидроизолировать эту комнату

Вентиляцией сауны в частном доме не стоит пренебрегать: она предохраняет конструкцию коттеджа от влажности, которая со временем может разрушить несущие стены.

Один из вариантов сауны с бассейном в частном доме

В сауне с бассейном

Без бассейна сауну представить, пожалуй, уже сложно. А если есть бассейн, значит, должна быть организована правильная вентиляция в сауне, чтобы микроклимат в этом помещении был приятным, на стенах не было капель конденсата, плесени, а конструкция строения не разрушалась. Для сауны с бассейном лучше делать принудительную вентиляцию.

Приточно-вытяжная вентиляция может быть дополнена рекуперацией тепла. Это дороже, но зимой быстро окупается. Воздух, поступающий в сауну извне, нужно очищать фильтр-боксом все время, а зимой нагревать до определенной температуры электронагревателем.

Как сделать вентиляцию в парилке бани — подробная статья.

Поток воздуха в сауну идет по гибким воздуховодам, используется канальный вентилятор, скорость работы которого регулируется.

Если в приточную вентиляцию попадает вода, когда гости сауны ныряют, вода должна отводиться в канализацию.

Вентиляция финской сауны

В отличие от бревенчатой бани, в финской сауне не происходит естественного поступления воздуха в помещение через свободно построенные венцы стен снизу. Теплоизоляция препятствует естественной циркуляции воздуха через стены сауны. Поэтому в них делаются вентотверстия, оборудованные задвижками.

Приточное отверстие — вблизи пола (в 30 см от него), вытяжное — вблизи потолка на таком же расстоянии.

Фото системы вентиляции в финской сауне

Вентиляция в сауне в квартире

При условии естественной вентиляции сауны-кабины, помещение для нее должно вентилироваться принудительно: выходящий из кабины воздух очень горячий.

В стене кабины, под печкой, есть приточное отверстие. Его закрывает вентиляционная решетка из дерева. Нагреваясь, электропечь затягивает в помещение воздух. Он становится горячим и поднимается к верхнему полоку.

Интересный вариант с сауной на балконе квартиры

Температура здесь держится около 100 градусов Цельсия. Температура на уровне нижнего полока на 30 — 40 градусов ниже. Полоки соединяет вентканал, работающий аналогично пылесосу. Частично воздух опускается и оказывается снаружи.

Так воздух в помещении меняется несколько раз в час (6 — 8). Когда сеанс работы сауны заканчивается, в потолке кабины отвинчивается вентклапан, и сауна проветривается.

Виды вентиляции

Существует два вида вентиляции:

  • естественная;
  • принудительная.

Какой из них выбрать при устройстве вентиляционной системы своими руками, зависит от конструкции бани и объёма её помещений.

Система вентилирования с электронным блоком управления

Естественная вентиляция

Этот вид вентиляции работает за счёт разницы температуры и давления внутри помещения и вне его. Эффективность её работы зависит от размещения отверстий для притока и вывода воздуха. Наиболее подходящее решение – приточные проёмы находятся у пола, на высоте 250-350 мм, рядом с печью, а вытяжные – на противоположной от них стене, ниже уровня потолка на 150-200 мм.

Системы естественной вентиляции не подходят для вентилирования парной или парилки, так как холодный воздух в этом помещении собирается у самого пола, а горячий – в верхней части. Настройка перемещения воздушных потоков сопровождается сложностями, но при правильном расположении элементов вентиляции в парной русской бани, возможно своими руками справиться и с этой проблемой.

Естественная вентиляция не подходит для парной, ее целесообразно обустроить в комнате отдыха

Принудительная вентиляция

Для этого вида вентиляции в парилке русской бани или сауны можно выделить два подвида:

Вентиляция с помощью специальных электронных систем, которые осуществляют контроль температуры и влажности воздуха, с помощью автоматики регулируя его поступление и фильтрацию. Такие системы достаточно дороги, и их применение часто выбивается из бюджета. Комбинированная система вентиляции, когда за счёт использования вентиляторов получают эффект вентиляции естественной.

Расположение вентиляционных каналов внутри стен бани

Какие детали и инструменты потребуются?

Во время произведения расчетов проектирования вентиляционных систем нужно учитывать объем и назначение помещений, а также вероятность выделения в помещении угарного газа либо других вредных для здоровья веществ. В нормативных актах установлена кратность воздухообмена в течение одного часа, которая колеблется 1-10 раз и более.

После чего определяются характеристики расположение будущих воздуховодов при учете погоды и климата, которые характерны для конкретной местности. Если же естественная вентиляция не может обеспечить, требуется использовать принудительные системы вентиляции.

Для того чтобы изготовить принудительную вентиляцию, потребуются следующие детали:

  • короб воздуховода;
  • вентиляционный клапан и решетка;
  • заслонка;
  • вентилятор;
  • сетка;
  • гигрометр и термометр.

Вентилятор лучше всего будет устанавливать только на приточном воздуховоде. Вентиляторы, которые применяются для бань, делаются из жаропрочных материалов и имеют хорошую герметизацию

Вентиляционный клапан для бани устанавливается в приточных и вытяжных каналах. Существуют два вида данного устройства — КИВ (клапан инфильтрации воздуха) и КПВ (клапан принудительной вентиляции). Внешне они довольно похожи, да и принцип работы у них схож. Снаружи заслонка оборудована наклонными жалюзи, для того чтобы из вне внутрь не попала вода, а с внешней стороны мембранами и оголовком для тепло- и звукоизоляции.

Для того чтобы предотвратить проникновение внутрь помещения домашних грызунов или насекомых, рекомендуется установить решетку из дерева или жароустойчивого пластика и металлическую сетку. В качестве воздуховода, как правило, используется гофрукав либо оцинкованная труба. Специалисты рекомендуют не использовать для монтажа в парной пластиковые трубы, ввиду того, что они не могут эксплуатироваться при высоких температурах.

Одним из главных условий является правильный расчет диаметра труб. Приточный воздух по объему должен быть равен либо быть меньшего объема, чем удаляемый. Для того чтобы соблюсти данное условие необходимо узнать кратность воздухообмена и объем помещения. Скорость воздуха в магистралях должна быть не меньше 5 м/с, в парной около 2 м/с, в разветвлениях – 3 м/с и естественная вентиляция должна составлять 1 м/с.
