Как сделать вытяжку в бане – проектирование и монтаж вентиляции

Типы саун по температуре и влажности

Финская сауна

Сочетание высокой температуры с низкой влажностью – характерная особенность финской сауны. В такой сауне можно париться традиционным способом – обливая камни водой.  При этом высокая температура при резком повышении влажности – трудное испытание.

В финской сауне используют как естественную вентиляцию, так и принудительную для удаления лишней влаги.

Об устройстве вентиляции Басту в шведской бане читайте здесь.

Русская баня

Для русской бани характерна высокая влажность, поэтому зачастую достаточно естественной вентиляции. А если потребуется просушить парилку после ее использования, то можно применить «залповую вентиляцию».

Правила организации вентиляции в бане

На первом этапе необходимо рассчитать оптимальный объем воздухообмена. Для этого можно использовать действующие нормативные документы – ГОСТ 30494-96 и СНиП 41-01-2008. Не вдаваясь в точности вычислений можно взять средние значения вентиляции для парилки и предбанника. Данные приведены в таблицах.

Кратность воздухообмена для парилки не должна быть менее 5 раз за 1 час. При номинальной скорости потока 2 м/с. Устанавливая приточную и вытяжную пластиковую трубу 100 мм, можно обеспечить вентиляцию только для помещений объемом 11,3 м³ — 56,5/5 (см. данные таблицы). При больших размерах необходимо увеличивать число воздуховодов либо устанавливать магистрали большего сечения.

Дополнительно при обустройстве вентиляции в бане нужно учитывать следующие моменты:

  • Максимальная вместительность. Влияет на расположение каналов. Отдыхающий не должен находиться в зоне движения воздушных масс.
  • Возможность установки вентиляторов для увеличения обмена.
  • Обустройство дополнительных каналов для улучшения микроклимата.

Монтаж

Сделать магистраль для вентилирования различных банных помещений можно своими руками. Для этого нужно составить проект, подготовить расходные материалы, инструменты, выполнить работы.

Подготовка и проектирование

Принципы сборки системы вентиляции:

Воздух в помещения должен поступать, выводиться в равном объеме

Чтобы регулировать поток, рекомендуется установить специальные заслонки. Дефлектор нельзя размещать выше чем на 50 см над кровельным покрытием

Для принудительной системы важно установить поверх выходного канала решетку. Для саун лучше комбинировать принудительную систему вентилирования с естественной.

Правила монтажа:

Правила монтажа:

  1. На вентиляционные окошки навесить дверцы, которые будут оборудованы специальными заслонками.
  2. Пока помещение не прогреется, задвижки нужно закрывать полностью.
  3. Вытяжка должна быть расположена на расстоянии от потолка, чтобы сырость не скапливалась в помещениях.
  4. Отдушины нужно изготавливать после декоративной отделки стен.

Материалы и инструменты

Расходные материалы, инструменты:

  • металлические или деревянные решетки для выходов, входов магистралей вентилирования помещений;
  • пакля или мох для заделывания щелей в стенах сруба;
  • листы оцинкованной стали;
  • специальный вентилятор;
  • засовы, решетки;
  • вентиляционные клапаны;
  • короба для вентиляции;
  • антимоскитные сетки;
  • герметик, монтажный скотч;
  • молоток, плоскогубцы, ножницы по металлу;
  • болгарка, дрель, шуруповерт, бензопила.
  • хомуты, крепежные элементы.

Пошаговое выполнение работ

Чтобы собрать магистраль для вентилирования банных помещений, нужно выбрать рабочую схему:

  1. На расстоянии 50 см от пола рядом с печь расположить входное окошко. Вытяжное отверстие с вентилятором располагается на 30 см ниже потолка на противоположной стене.
  2. Два окошка нужно расположить на стене, которая находится напротив печи. Первое должно быть расположено на 30 см над полом, второе — ниже потолка на 30 см.
  3. Разместить входное отверстие на высоте 20 см от пола за печкой. Второе окно нужно расположить на противоположной стене, на расстоянии 20 см ниже потолка. Рекомендуется оборудовать его вытяжкой.

Вентиляция Басту в бане пошагово

Предлагаем вашему вниманию общее руководство, рассказывающее, на какой стадии начинать воплощать эту задачу в жизнь, какие решения принимать в процессе, как выполнять тот или иной этап.

Сделать современную и эффективную систему воздухообмена можно с использованием материалов, имеющихся в свободной продаже. Для проведения работ лучше доверить процесс специалистам.

Когда строить

Уже после возведения стен и крыши, но перед внутренней отделкой помещений. Этот момент объективно считается наиболее удобным для прокладки каналов и установки решеток.

Если необходимо провентилировать фундамент, осуществлять это следует при его строительстве. Специалист оставит прямоугольные отверстия – несколько штук, с противоположных от цоколя сторон – и закроет их сеткой.

Кроме подпола, важно обеспечить активный воздухообмен во всех комнатах, а также в мансарде или на чердаке. При этом все места, в которых прокладывается утеплитель, должны быть замкнутого объема

Если между стен попадут газовые массы, это приведет к быстрому ухудшению качества термоизоляции.

Как правильно сделать вентиляцию Басту в бане – руководство от специалиста

  • С достаточной производительностью – так, чтобы она обеспечивала хорошую циркуляцию, то есть смену нескольких полных объемов газовых масс в течение одного цикла купания.
  • С возможностью повышения мощности без потери качества терморегуляции.
  • С запасом по толщине каналов, диаметру решеток, энергопотреблению вентиляторов.

Если не обеспечить выполнения этих требований, можно столкнуться с необходимостью переделывать уже эксплуатируемый объект. Например, из-за того, что отработанный газ идет в комнату отдыха, в парилке становится слишком жарко, или по причине постоянно гуляющих сквозняков.

Вентиляция по Басту в русской бане

Согласно национальным традициям, мы паримся при сравнительно небольшой температуре, но зато с обилием пара. Поэтому в моменты, когда мы хлещем друг друга вениками, не имеет смысла включать в этом же помещении финскую систему воздухообмена – во-первых, от нее не будет толку, во-вторых, она даже может испортить ощущения, нарушая микроклимат.

Зато во время предварительного прогрева комнаты она пригодится. Да, протапливание будет сравнительно более долгим, но зато и равномерным. В конце релакса ее тоже можно включить – чтобы получить горячий, но легкий воздух, которым так свободно дышать, – а также просушить парилку, убрав неприятные запахи и защитив ее от сырости, грибков и плесени.

Вентиляция пола в бане

Важно, чтобы он быстро становился сухим после приема оздоровительных процедур. Для этого профессионал грамотно организовывает слив, чтобы собирающаяся вода естественным образом стекала в предусмотренный желоб и отводилась в канализацию

  • Если пол мокрого типа (проливной), его вообще не требуется вентилировать. Достаточно лишь уложить планки с промежутками до 1 см шириной, чтобы они могли спокойно сохнуть, а также оставить продухи при заливке фундамента.
  • Если сухого вида, а щелей не предполагается, нужно просушивать его шпунтованные доски залповым методом – то есть просто открывая двери и окна – или с помощью принудительной вытяжки.

Вентиляция фундамента бани

Это начальный этап: воздухообмен предусматривается специалистом еще во время закладки основания для строения.

Мастер обустраивает 2 канала диаметром 11 см – в противоположных от цоколя сторонах. Хотя их может быть и больше, в зависимости от того, в низине или на возвышенности расположено здание, как далеко оно от водоема, есть ли рядом еще какие-либо объекты, какая площадь. Даже роза ветров играет свое значение. Трубы должны быть закрыты заглушками в течение приема оздоровительных процедур и открытыми при просушке.

Нужно ли нанимать специалистов для расчета и проектирования

Если вам нужна правильная, “легкая” и беспроблемная баня, вентиляция в парной играет важную роль: от долговечности бани до вашей собственной безопасности.

Если банное помещение совмещено с домом, имеет комнату отдыха или предбанник, в которые выведена печь, или имеются иные причины для применения принудительной вытяжки, то ответ на вопрос “нужно ли нанимать специалистов для расчета и проектирования” будет однозначным: нужно.

Иначе можно ошибиться в незначительной детали, а приобретенное расчетное оборудование по этой причине не подойдет. А это в свою очередь вызовет дополнительные траты.

Кроме того, чтобы не нарушать конструкцию строения, вентиляцию парной лучше проектировать заранее, до того, как баня возведена, особенно это касается ситуации, когда вход потоков воздуха должен располагаться на фундаменте. Установка вентиляционной системы в уже построенное здание процесс хлопотный и трудоемкий. Потребуется разборка почти всех финишных материалов, освобождение места под гофры и прочее.

При строительстве кирпичной бани без предварительной подготовки и вовсе не обойтись, ведь требуется не только деревянные отделочные материалы, но и материал стен – кирпич, который (некоторые виды, например, силикатный) склонен к впитыванию большого количества воды.

Узнайте больше про утепление кирпичных бань на этой странице.

Оптимальная схема для парилки

Существует много схем с разными преимуществами. Вот одна распространенная схема, по которой может быть устроена вентиляция в парилке своими руками. Она также позволяет регулировать воздушный поток для поддержания того или иного режимов.

Оптимальная схема вентиляции парной

Рассмотрим подробнее. Печь и дверь на одной стороне. Приток воздуха за печью и через нижнюю щель двери. Напротив смонтированы два вытяжных канала (один под потолком, другой – над полком), соединенные между собой трубой или коробом.

  1. В период нагревания парильной комнаты закрываются оба вытяжные отверстия, а приточные остаются открытыми.
  2. В период парения закрывают верхний вытяжной клапан, а нижний открывают. Начинается циркуляция воздушных масс: от печи устремляется к потолку, упираясь в стену опускается. Частично он вытягивается нижним клапаном наружу, а оставшаяся часть продолжает двигаться ниже к полу и обратно вверх.
  3. После парения, для высушивания бани, открывают оба вытяжных клапана.

Особенности и тонкости проектирования вытяжки

Приступая к проектированию системы вентиляции в предбаннике и других помещениях бани, следует рассмотреть все тонкости и особенности размещения ее отдельных элементов.

Следовательно, определиться, как сделать вытяжку в предбаннике, парной и комнате отдыха, нужно на этапе планирования строительства бани.

Сами ходы, по которым воздушные потоки с улицы будут поступать в парилку, предбанник, душевую и комнату отдыха, а отработанный воздух и скопления угарного газа и пара выходить наружу, нужно будет выполнить в процессе строительства каркаса бани. А вот дополнительные элементы в виде решеток, задвижек для контроля над интенсивностью подачи воздуха, а также вентиляторы и прочие механизмы, устанавливают уже в процессе окончательной отделки бани изнутри.

На то, насколько эффективно будет работать вентиляционная система в бане, влияют такие параметры:

принцип размещения окон воздуховодов; размеры приточных и вытяжных отверстий, которые рассчитывают исходя из объема комнаты, в которой они расположены, и не важно, что это – душевая, комната отдыха, предбанник или парная

Расчет размеров окон для вентиляции

Производить расчет величины окон для вдува и выдува воздуха нужно, исходя из размеров того или иного помещения бани, то есть для парилки, комнаты отдыха, моечной или предбанника эти показатели будут разными

При этом не менее важно предусмотреть возможность регулировать размер такого окна и, соответственно, мощность воздушных потоков, путем установки специальных решеток и задвижек.. Отметим, что если сделать вентиляционные ходы слишком большими, температуру в помещении будет достаточно сложно поддерживать на оптимальном уровне, что параллельно влечет за собой излишние затраты электроэнергии или топлива. Да и корректировать величину зазора в воздуховоде, на которую нужно открыть задвижку, будет достаточно непросто

Да и корректировать величину зазора в воздуховоде, на которую нужно открыть задвижку, будет достаточно непросто.

Отметим, что если сделать вентиляционные ходы слишком большими, температуру в помещении будет достаточно сложно поддерживать на оптимальном уровне, что параллельно влечет за собой излишние затраты электроэнергии или топлива. Да и корректировать величину зазора в воздуховоде, на которую нужно открыть задвижку, будет достаточно непросто.

При сооружении вентиляции в предбаннике бани своими руками следует отталкиваться от расчетной величины окна для вдува в 24 см2 на 1 кубический метр помещения. А вот отверстие для выдува следует изготавливать большего размера, чтобы обеспечить хорошую тягу.

Принцип размещения отверстий для вытяжки

Замещение воздуха в помещении происходит благодаря постепенному подъему подогретых воздушных масс вверх к потолку в направлении вытяжного отверстия, выведению их наружу и поступлению аналогичного объема холодного свежего тяжелого воздуха с улицы через приточное окно.

Основные принципы вентилирования парилки

Конкретная схема обустройства вентиляции обычно подбирается с учетом архитектурных особенностей самого строения, размеров, количества помещений и т. п. При этом необходимо строго соблюдать основные принципы обустройства вентиляционных систем для парилок в русских банях. При их нарушении могут возникнуть различные негативные явления, создающие серьезную угрозу для здоровья и жизни отдыхающих.

Схема поступления и удаления воздуха в парилке

Вводное отверстие для подачи свежего воздуха размещается чуть выше уровня пола. Чтобы поступающий воздух сразу прогревался, ввод располагают в непосредственной близи от печи.

Выводное отверстие для использованного воздуха располагают под потолком. Главное, чтобы ввод и вывод для воздуха были обустроены на противоположных стенах.

Размеры вводного и выводного отверстия нужны идентичные. Они подбираются в зависимости от габаритов внутреннего пространства парилки. Для 1 куб. м воздуха необходимо 24 см диаметра трубы. При необходимости допускается обустройство дополнительных воздухоотводов.

Вентиляция парилки обустраивается с таким расчетом, чтобы отработанный воздух полностью сменялся через каждые 3-4 часа. Этого требуют нормы санитарной и пожарной безопасности.

Вентиляционное отверстие в бане оборудуют задвижками, чтобы регулировать поток воздуха

Устройство вентиляции в парилке бани требует обязательного размещения системы задвижек. Можно для этого использовать специальные жалюзи. Это позволит регулировать объем вводимого и выводимого воздуха. В случае необходимости баню можно будет нагреть или охладить очень быстро и без особого труда.

Думать о том, как сделать вентиляцию в парилке бани, нужно уже при составлении проекта. Это позволит грамотно разместить все вентиляционные трубы, отверстия и т. п. во время строительства. Это позволит правильно оборудовать шахты, провести трубы и выполнить все другие работы. Обустраивать систему циркуляции воздуха после завершения строительных работ будет гораздо сложнее.

Перед строительством бани необходимо продумать расположение воздуховодов вентиляции в бане

Вентилирование разных вспомогательных помещений

Остальным комнатам тоже следует иметь собственную циркуляцию.

Чердак

Окна на фронтоне недостаточно, так как пар часто попадает в это пространство и может воздействовать негативно на стропила. Оптимально устроить приток под навесом кровли, а отток – на коньке. Так потоки будут проходить снизу вверх с двух сторон.

Мойка

Для организации воздухообмена чаще всего используется принудительная вентиляция, которая направляет потоки в сторону тамбура.

Цокольный этаж

Владельцы частных домов могут спользовать подвал для устройства бани. Это возможно, но требует затрат. Теперь от безопасности и эффективности системы циркуляции зависит целостность всего дома. Уже на этапе проектирования здания нужно предусмотреть расстояние между стенами и утеплителем, иначе на поверхности будет скапливаться конденсат от перепада температур.

Требуется создать принудительное вентилирование, так как естественное нельзя обеспечить из-за невозможности монтажа возле пола (ведь он находится под землей). Мы рекомендуем доверить этот вопрос профессионалам.

Душевая

С учетом того, что в остальных комнатах уже есть приток и отток кислорода, то здесь достаточно только спроектировать продух с вентиляторов в потолке или вверху стены, чтобы неприятные запахи сырости выходили наружу. Также следует поступить, если в банном комплексе есть туалет.

Предбанник

Здесь также следует особенно позаботиться о циркулировании воздушных потоков, так как из-за непосредственной близости к парилке в комнате образуется сильный температурный перепад и конденсат на стенках. Аналогично подойдет приточно-отточный вариант. Можно также устроить окна, которые позволят быстро проветривать.

Обустройство вентиляции в сауне с электрокаменкой

Выполнение монтажа своими руками начинается с обустройства в сауне специального канала, который будет обеспечивать к каменке приток свежего воздуха, этот воздуховод располагают под полом в непосредственной близости к источнику тепла. Сечение хода должно быть на четверть меньше короба для отверстия. Кислород будет поступать с улицы. Короб устанавливают вдоль плинтуса, изнутри он защищается решеткой, с наружной стороны монтируют сетку, предотвращающую проникновение насекомых.

По диагонали к приточному выполняют вытяжной канал, отвечающий за отток воздуха. Он должен размещаться на высоте 23-27 см по отношению к полу. Этот отвод тянется до потолка и оттуда выходит на улицу. Для обустройства качественной вентиляционной системы рекомендуется использовать пластиковые трубы.

Планирование вентиляционных систем

  • Вытяжка монтируется в процессе строительства бани. Устанавливаются определенные каналы, к которым они подсоединяются. Окошки закладывают после обшивки помещения.
  • Специальные воздуховодные проемы желательно делать одного размера. В некоторых случаях устанавливается 2 окошка, для лучшей эффективности и безопасности.
  • Вентиляционные проемы должны иметь либо задвижки, либо дверцы.
  • Расчет площади поперечного сечения отверстия рассчитывают, опираясь на объём помещения.
  • Если неправильно всё рассчитать, банька будет холодной.
  • Окна нельзя устанавливать на одном уровне и напротив друг друга.
  • Окошки необходимо делать немного ниже потолка.

Естественная вентиляция

Естественная система вентиляции обеспечивает воздухообмен за счет разного уровня давления и температуры во внутреннем пространстве (в парилке) и снаружи, т. е. на улице. При выходе отработанного воздуха через выводное отверстие, внутренняя атмосфера в помещении разряжается, создавая условия для втягивания холодного воздуха через нижний ввод

В этом случае нужно особое внимание уделить утеплению бани. В противном случае качественного прогрева не получится

Варианты расположения естественной вентиляции в парилке

Естественная вентиляция в парилке в каркасной бане применяется чаще всего для строений небольшого размера, возведенных из дышащего материала, т. е. из древесины. Дополнительными элементами вентиляционной системы в этом случае становятся небольшие щели в бревенчатых стенах. Основной плюс естественной вентиляции — низкая себестоимость.

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Вентиляция через дымоход

Проще всего решить проблему, как сделать вентиляцию в парилке, если в ней расположена топка печи с поддувалом. Оно послужит для вывода отработанного воздуха через дымоход, в котором во время горения топлива возникает тяга. Но работать эта схема будет только при условии притока воздуха извне.

Приоткрытая дверь в парнуюИсточник prodverivdome.ru

Приток можно обеспечить такими способами:

  • время от времени слегка приоткрывать дверь в парилку;
  • сделать в двери небольшую щель 1 см или оставить такой же зазор между дверью и полом;
  • если сруб бани не обшит, такую щель можно оставить между первыми венцами, находящимися ниже уровня пола, при условии, что доски не уложены плотно;
  • сделать специальный проем в стене напротив печи на высоте 20-30 см от пола.

В любом из этих случаев холодный поток, проникающий в помещение, двигается к источнику тепла и вытесняет вверх уже нагретый им воздух. Он при движении прогревает все помещение, постепенно остывая и опускаясь вниз. Здесь он втягивается в поддувало и выводится через дымоход на улицу.

Схема движения воздухаИсточник i.ibb.co

Этот способ как сделать вентиляцию в парной не самый надежный и эффективный, так как большая часть свежего воздуха сразу втягивается в печь. Поэтому ещё во время строительства бани желательно продумать другие варианты с устройством продухов в стенах.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

  • вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
  • приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
  • оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
  • сечение вытяжного отверстия должно быть больше.

Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи

Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.

Вытяжка естественной вентиляцииИсточник stroyfora.ru

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

Вентиляция в парной

Диаметр приточки и вытяжки

Подвал. Парная комната готова. Единственное отверстие – входная дверь. Уже хорошо. Для организации приточной вентиляции используем ее. Проще – вырезать лобзиком внизу двери отверстие, поставить жалюзи, решетку.

Качественнее – перед дверью, со стороны парной, соорудить короб с отводами из канализационных труб под печь и в сторону. Решетку использовать с задвижкой – в зимнее время воздух более холодный, прогрев помещения займет больше времени.

Поток воздуха из-под печи поднимется вверх, захватывая тепло, а с отведенной в сторону трубы пойдет дополнительная тяга свежего воздуха (зимой можно наглухо закрыть задвижкой). Далее прорубаем окно в Европу. Шучу. На улицу.

С внешней стороны отмечаем примерное место, где надо сделать вытяжку. Над землей – повезло, ниже уровня – снимаем грунт, делаем подкоп (чтоб не промахнуться, лучше взять шире). Бетонную стену или кирпичную кладку можно просверлить специальным инструментом. Вряд ли он найдется не у специалиста.

Как вариант – инструмент в прокат. Идешь в интернет, открываешь сайты, специализирующиеся на подобной услуге, делаешь заказ. Но мы с тобой люди простые, прорвемся. Перфоратор вещь не редкая, у меня есть, думаю, у тебя тоже найдется.

Спускаемся снова в подвал. Успел обшить стены – ничего, снимем обшивку. На голой стенке, маркером отметь место выхода трубы. Внимательно отнесись к выбору диаметра! Выше я уже давал формулу расчета. Можешь взять отрезок трубы и обвести вокруг. Немого отступив по периметру круга (отверстие в итоге должно быть чуть больше диаметра трубы), перфоратором высверливается сквозное отверстие, через 2-3 см следующее, и так по кругу.

Зубилом разбиваешь образовавшиеся перемычки – все, проем готов. Вынимаешь остатки стены, подравниваешь края и стенки тоннеля, пробуешь продвинуть трубу. Получилось? Круто

Нет – обрати внимание на то, что мешает, сбей лишнее

Когда стена сделана из бруса, технология выреза проема по тому же принципу, что и на кирпичной кладке, с малой разницей: вместо зубила берется лобзик. Для вытяжной трубы канализационные трубы не подойдут, требуется оцинковка.

Приточка

Вставляем отрезок в проем, пустоты забиваем утеплителем (стекловата, минеральная вата), зашиваем стены деревом. Зазор между обшивкой и трубой надо запенить. Изготавливаем короб. Он нужен, чтоб регулировать степень и высоту прогрева помещения. Толщина короба соответствует диаметру трубы, с которой соединяется, длина зависит от высоты парной. На коробе вырезаются два окошка, которые снабжены глухой задвижкой. Одно окошко расположено, примерно, в двадцати см от потолка, нижнее – в 50-60 см от пола.

Использование встроенного вентилятора улучшит отток горячего воздуха из помещения. Не забудь и о решетках на выходе воздуховода во избежание попадания сухих листьев и другого мусора. Кстати, истить вытяжку необходимо не реже одного раза в год.

Комбинированная система

Зачастую прибегают к смешанному или комбинированному способу вентилирования: часть помещений проветривается естественным образом, а другая — принудительно. К примеру, летом естественная вентиляция эффективно работает только в парной, где воздух намного горячее наружного; в прочих же помещениях ее производительность резко падает, поскольку температура воздуха в них и на улице примерно одинакова.

В комнате отдыха ситуацию спасают открытые окна, но в душевой катастрофы не избежать. Если же здесь установить вытяжной вентилятор, он обеспечит требуемую производительность в любое время года.

Комбинированный вариант уместен в случае, когда сауна расположена в коттедже и парная комната имеет лишь одну наружную стену.

В комнате отдыха устраивают естественную вентиляцию, а в парилке — принудительную вытяжную: оба отверстия, и приточное, и вытяжное располагают в наружной стене; первое — в 20 см от пола, второе — в 20 см от потолка. Таким образом, они оказываются напротив печи, устанавливаемой обычно в подобных саунах у внутренней стены. В вытяжном отверстии устанавливают вентилятор.

Принудительная тяга обеспечивает мощный входящий поток свежего воздуха. Он пересекает всю парную, наталкивается на печь, поднимается вверх и, обойдя таким образом помещение по кругу, удаляется через вытяжку.

Ошибки при монтаже вентиляции

Если будут нарушены основные принципы, то вентиляция работать не будет. А если и будет, то не так эффективно, как ожидалось

Вот основные моменты, на которые следует обратить внимание:

  1. Вытяжка выводится на крышу через потолок, а не в стену
  2. Воздуховод должен быть выше конька крыши (примерно на 1 метр)
  3. Верхняя часть воздуховода должна быть утеплена
  4. Чтобы усилить тягу, нужно сильнее нагреть трубу вентиляции. Для этого делают декоративные отверстия в обшивке, которой закрывают трубу
  5. Диаметр приточного канала примерно равен диаметру вытяжки (как правило от 100 мм. и более)

Итак, что можно сказать в заключении? Вентиляция басту – это идеальный вариант для вашей бани. Она естественная, не требует специальных устройств и агрегатов. Никаких принудительных электрических вентиляторов устанавливать не нужно. Вся система надёжна и основана на обычных физических явлениях. Потоки воздушных масс можно регулировать с помощью заслонок, при этом легко сменить микроклимат в парной (русская баня или финская сауна).

На этом всё. Думаю, что донёс до читателя основную мысль. Лёгкого вам пара и до встречи на других статьях блога! Пока!

Цитата мудрости: Обстоятельства изменчивы, принципы – никогда (Бальзак).

Правила организации

Надежная система вентилирования поддерживает заданную температуру и оптимальный уровень влажности в бане.

Основные помещения бани: парилка, помывочная, предбанник и комната для отдыха – подвержены воздействию высокой температуры и пара, поэтому требуют периодического проветривания и просушивания.

Чтобы вентиляция парилки была организована правильно, необходимо придерживаться основных правил:

  1. Поступивший воздух должен выводиться в том же объеме.
  2. Отток воздушных масс выполняется от парной, моечной и комнаты отдыха к санузлу и предбаннику.
  3. Вытяжная труба устанавливается внутри или снаружи строения с возвышением над уровнем крыши. Это применяется ко всем типам вентиляционных систем.
  4. Распределение воздушных масс в парной: над полом – охлажденный воздух, под потолком – нагретый, на уровне скамеек и полок – оптимальной температуры.
  5. Подача свежего воздуха при механической системе вентиляции проводится через решетку, установленную на расстоянии 200 см от уровня пола.
  6. При использовании газового отопительного оборудования вывод воздуха осуществляется через отдельный канал.
  7. Нагретый воздух из парной может быть направлен по воздушным каналам для обогрева других помещений.
  8. Приточно-вытяжная вентиляционная система должна предусматривать трехкратный воздушный обмен в течение 60 минут. К примеру, для помещения объемом 15 куб. м объем свежего воздуха должен составлять 45 куб. м.

Компоновка элементов системы требует правильного подхода. При этом воздушные каналы могут иметь квадратное или круглое сечение, последние можно изготовить из пластиковой трубы с сечением до 120 мм. Входные и выходные отверстия оснащаются защитными вставками, чтобы предотвратить загрязнение каналов.

Типичные ошибки

Если предусмотреть только одну вентиляционную отдушину под потолком, через которую будет выводиться отработанный воздух – пусть даже с шибером, но она будет быстро удалять нагретые массы. Подобный недостаток схемы усложняет процесс достижения в парной оптимальной температуры, приводит к значительному увеличению расхода топлива.

Если все функциональные отверстия – приточные и вытяжные – будут расположены на одной высоте по отношению к полу, появится сквозняк. Возникнет минимальный воздухообмен, недостаточно эффективный для полноценного обслуживания помещения.

Еще одна распространенная ошибка – когда диаметр приточного канала больше, чем вытяжного, в этом случае воздухообмен также будет затруднен. Чтобы выбрать оптимальное соотношение воздуховода, нужно воспользоваться стандартным правилом: на каждый кубический метр парной приходится 24 кв. см сечения.

Если вентиляция работает неправильно

Во время пользования парилкой необходимо периодически проверять исправность вентиляционной системы. При хорошей циркуляции воздуха в парилке всегда легко дышится, тело нагревается равномерно, температура и влажность поддерживаются на требуемом уровне.

Если вентиляция в бане в парилке была смонтирована неправильно или со временем пришла в негодность, могут появиться такие признаки, как:

  • обильный конденсат на вертикальных поверхностях;
  • плесень, особенно по углам;
  • тлетворный запах;
  • неравномерный нагрев воздуха;
  • сквозняки;
  • медленная установка требуемой температуры;
  • чрезмерно быстрая потеря тепла;
  • неприятная внутренняя атмосфера, затрудняющая дыхание.

Плесень в парилке свидетельствует о недостатке вентиляции

Если наличествуют хотя бы 1 или 2 из вышеперечисленных факторов, значит, вентиляция в бане в парилке обустроена неправильно. Другой вариант — засорение и/или повреждение системы, необходимость срочного ремонта и/или тщательной чистки отдельных элементов или вентиляционной системы в целом.

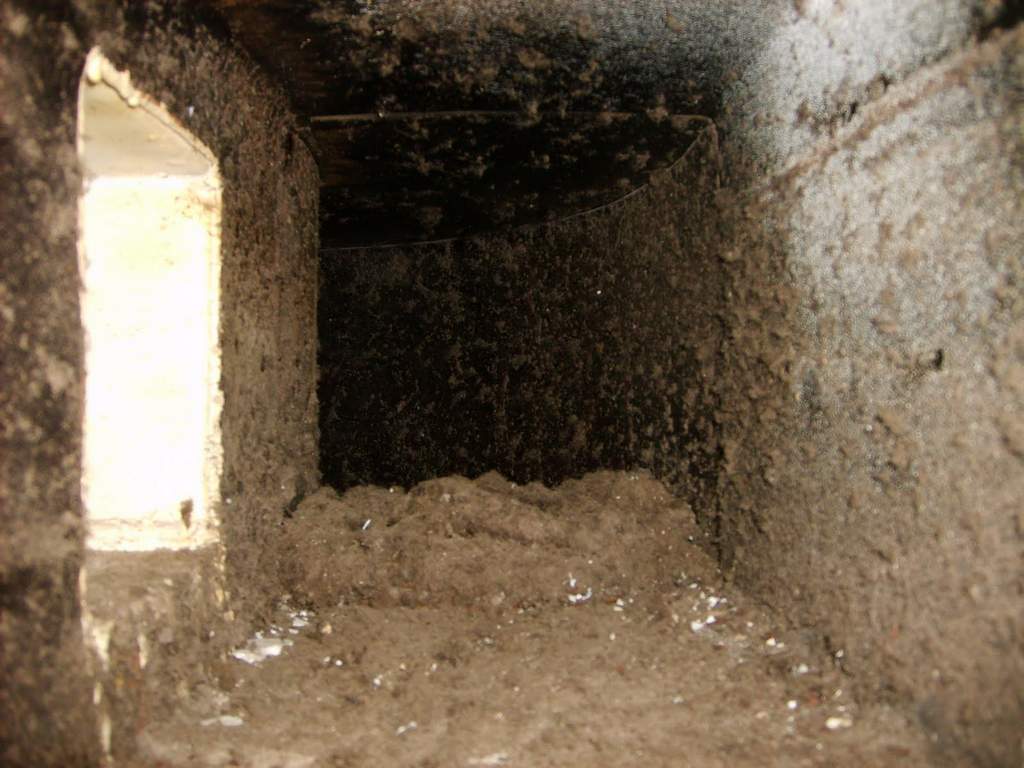

Засорение каналов вентиляции нарушает ее работу

Из всего вышесказанного становится понятно, что правильно сделать вентиляцию парилки бани – это недорого и не очень сложно. Однако при этом требуется тщательное соблюдение всех технологий. Избежать ошибок поможет прилагаемое видео «Как сделать вентиляцию в парилке бани».

Заключение

При создании бани нужно обязательно помнить, что очень важно устроить в ней качественную и эффективную систему воздухообмена. Без вентиляции в помещениях будет сыро, на полу, стенах и полках появится грибки и плесень, а сама древесина подвергнется гниению

Организовать хороший воздухообмен лучше всего не только в самой бане, но и под полом. Сделать эффективную вентиляцию в банях своими руками совсем не трудно, тем более что есть масса вариантов – от самой простой до самой навороченной. Независимо от того какую Вы систему вентилирования выберете – естественную или принудительную, хороший воздухообмен позволит продлить срок эксплуатации бани и обеспечит комфортное пребывание в ней. Здорового легкого пара Вам.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
