Преимущества трубы для бани сэндвич при строительстве дымохода

Как вывести дымоход через потолок

Как говорилось выше, дровяная печка в бане разогревается до максимума, причем топится периодически, только во время помывки. Внутренняя стальная труба сэндвича тоже греется до высокой температуры, благодаря чему конденсат в ней не образуется. Это значит, что на газоходе не нужно ставить тройник и тупиковую секцию – конденсатосборник, вертикальный канал подсоединяется к печи напрямую, как показано на схеме.

Выполняя проход через деревянное перекрытие и кровлю, важно соблюсти противопожарные нормы. Они гласят, что внутренняя стенка газохода, защищенная негорючим волокном, должна располагаться на расстоянии не менее 38 см от ближайшей конструкции из дерева

Заметьте, что для голой железной трубы этот отступ должен увеличиться до 500 мм с каждой стороны. Вопрос решается двумя путями:

  • нужно собрать или приобрести готовый потолочно-проходной узел, представляющий собой металлический короб требуемых размеров, наполненный негорючим утеплителем;
  • прямо в перекрытии установить квадратный водяной бак самоварного типа, нагреваемый отходящими газами.

Схема установки бака в перекрытие (слева) и потолочно-проходного узла (справа)

Поэтапно монтаж вертикального сэндвич дымохода в бане выглядит так:

  1. Четко определив место прохода трубы сквозь потолок, вырежьте в перекрытии квадратный проем, чьи размеры определите по формуле 380 х 2 + d (внутренний диаметр круглого канала).
  2. Выясните, где газоход пересечет кровлю. Если он попадает в стропило, вырезайте проем в стороне от него, а в процессе монтажа выполните обход конструкции с помощью двух колен на 30 или 45°.
  3. Присоедините к патрубку печки первую секцию из одностенной стальной трубы со встроенным шибером для регулировки тяги. Стык промажьте жаростойким герметиком и зафиксируйте хомутом.
  4. Установите переходник и соберите весь дымоотвод из сэндвича, вставляя секции одну в другую «по конденсату».
  5. Короба узлов прохода наполните негорючим утеплителем – базальтовой ватой либо керамзитом. Чтобы предотвратить затекание, наденьте на дымоход специальную кровельную прокладку – мастер флеш (иначе – крыза). Герметизируйте сверху все стыки.

Чтобы дымоход не нагружал своим весом банную печь, прикрепляйте его хомутами и кронштейнами к деревянным балкам и другим конструкциям. Как сделать дымоход в бане с проходом через потолки и крышу, описывается в видеосюжете:

Рассмотрим два варианта сборных дымоходов.

1. Стальной дымоход (сэндвич).

Такие дымоходы изготавливают из нержавеющей стали.

Они состоят из трех концентрических слоев:

  1. Внутренняя труба.
  2. Утеплитель.
  3. Наружная труба.

Такие дымоходы называют сэндвич-трубами.

Их собирают по раструбной схеме, стыки обрабатывают высокотемпературным герметиком и стягивают хомутами.

Для первой (стартовой) секции берут неизолированную трубу, далее двустенная труба (сэндвич).

Неизолированная труба обязательна, т.к. она снимает температуру перед входом газов в сэндвич.

Сэндвич-трубу можно выводить двумя способами:

  1. Вертикально через крышу;
  2. При помощи горизонтального/наклонного отвода через стену.

Место прохода перекрытия или стены нужно дополнительно защищать противопожарной разделкой.

Если труба оказывается слишком близко, приходится изолировать негорючими материалами часть обшивки парной.

Схема монтажа сэндвич дымохода.

Недостатки сэндвич дымоходов.

Сэндвич дымоход выше кровли.

  • Сложные противопожарные мероприятия.
  • Большие ограничения по расстояниям до сгораемых конструкций.
  • Внешний вид, часто, не вписывается в интерьер и экстерьер дома или бани.

Я часто слышу суждения о том что сэндвич дымоходы опасны.

И в чём то даже соглашусь с этим, но здесь важно понимать причины опасности. Стальной сэндвич дымоход становится опасным, только при неграмотном монтаже, с нарушением инструкций производителя и противопожарных норм

Стальной сэндвич дымоход становится опасным, только при неграмотном монтаже, с нарушением инструкций производителя и противопожарных норм.

2. Керамический дымоход.

Керамические дымоходы могут быть одноканальные и многоканальные.

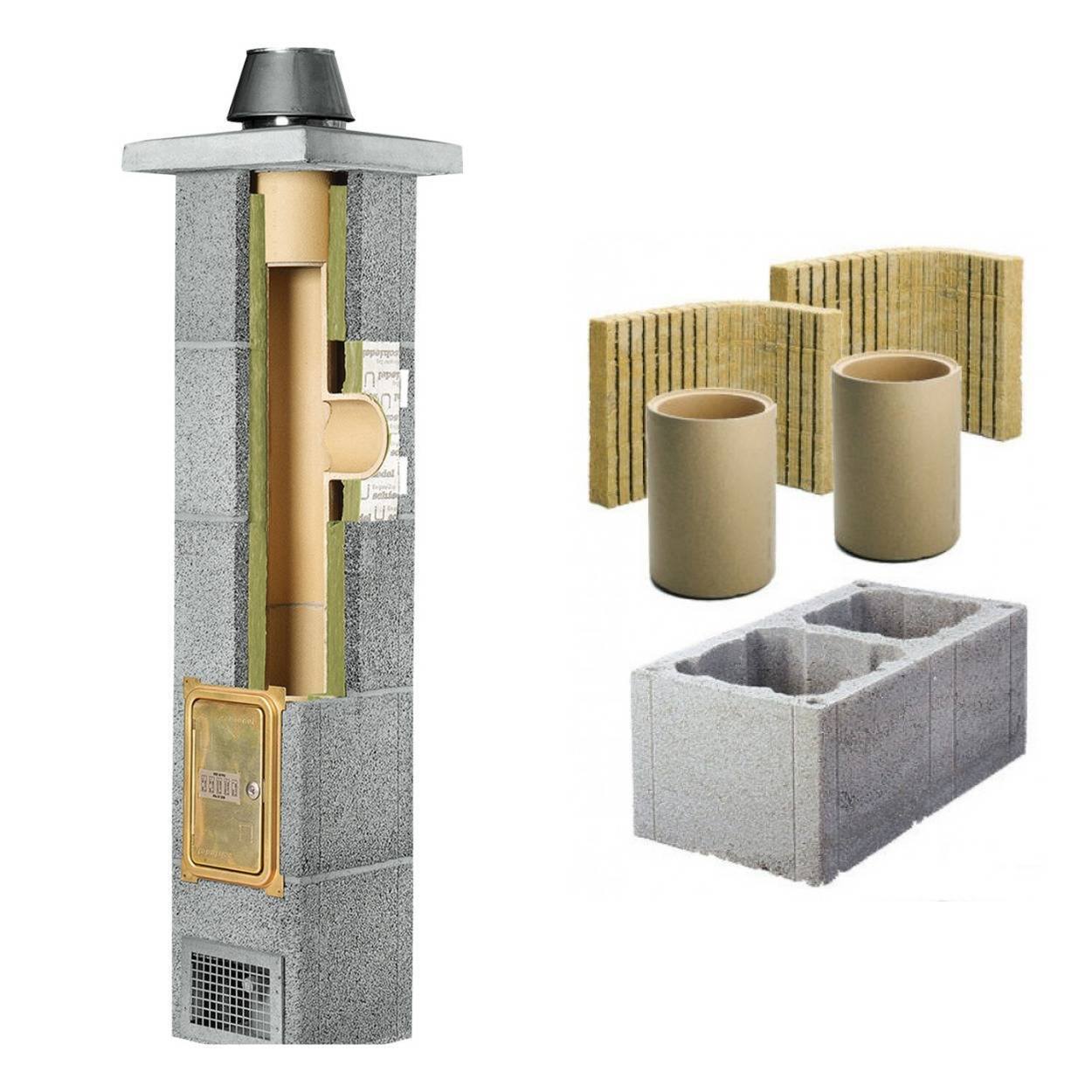

Керамический дымоход.

В комплектацию такого дымохода входят прямые участки трубы и фасонные элементы из керамики.

Теплоизоляция из плотной базальтовой ваты и наружные бетонные блоки.

Для соединения деталей используются специальные герметики и клеи.

Так же как и кирпичный, керамический дымоход нельзя устанавливать непосредственно на печь.

Керамический дымоход значительно тяжелее стального, в 7-10 раз.

Но, он легче кирпичного, поэтому, при небольшой высоте, возможна установка без фундамента.

Внимание: Важно правильно посчитать вес дымохода и оценить допустимую нагрузку в месте установки дымохода. Керамический дымоход монтируется как коренная труба

Керамический дымоход монтируется как коренная труба.

Примеры монтажа керамического дымохода.

Из за того, что керамический дымоход нужно ставить “на пол”, он будет занимать площадь в парной.

Преимущества керамических дымоходов.

Керамический дымоход выше кровли.

  • Одно из основных преимуществ керамического дымохода – высокая пожаробезопасность.
  • Противопожарные допуски значительно меньше, чем для других дымоходов.
  • Керамический дымоход можно легко вписать в интерьер и в архитектуру фасада.
  • Наружные блоки можно оштукатуривать и выбирать любую финишную отделку.

Недостатки керамических дымоходов.

  • Для многих основная причина отказа от керамики – высокая стоимость комплектов.
  • При большой высоте, керамический дымоход требует надёжного фундамента.

Внимание! Металлическая банная печь подключается в керамический дымоход одностенной трубой. Это нужно для снятия температуры газов перед входом в керамику

Надеюсь я смог помочь вам с выбором дымохода для бани?

Посмотрите так же о правилах безопасного монтажа банной металлической печи.

Какой дымоход лучше и безопаснее для бани.

Никто не запрещает подключать банные металлические печи на кирпичные дымоходы, это безопасно и надёжно.

Но, металлические банные печи, чаще всего, комплектуются сборными дымоходами.

Лёгкие дымоходы подключают просто из за удобства.

Кирпичный дымоход требует фундамента, а банную металлическую печь можно устанавливать и без него.

Это, обычно, единственный и веский аргумент в пользу лёгкого сборного дымохода.

Безусловно, если вы строите в бане кирпичную теплоёмкую, банную печь, то вес дымохода уже не актуален.

Но с металлической банной печью, которая не требует фундамента, кирпичный дымоход становится сложностью.

Выбор материала для дымохода в бане

На рынке представлен широкий ассортимент сырья для производства дымоотводящих конструкций, коротко назовем каждый каждое из них.

Обладает низкой стоимостью и простотой установки, однако, из-за пористой структуры может накапливать конденсат.

Черный металл

Очень хорошо проводит тепло и быстро нагревается, но при этом нет сопротивляемости коррозии. Обладает большой массой, что затрудняет процесс монтажа, а также требует сооружение фундамента.

Кирпичный дымоход

Модель является достаточно дорогой и непростой для установки, хотя её внешний вид очень приятен. Если не гильзовать внутри, конструкция забивается сажей, поддается воздействию конденсата, отсыреть, и в дальнейшем потрескаться и допускать утечку угарного газа.

Керамические дымоходы

Благодаря своей прочности керамика выдерживает высокую температуру, долговечна и может использоваться с любым из видов котлов. Тем не менее, установка такого дымоотвода является весьма дорогостоящей, а сама конструкция – низко ремонтопригодной. Поэтому заниматься установкой следует только квалифицированному мастеру, а хозяевам придется бережно относиться к этой вентиляционной системе.

Нержавеющая сталь

Большинство банных комплексов – домашних или коммерческих – используют именно этот вариант. Это обусловлено отличной устойчивостью к воздействию атмосферных явлений, сажа фактически не скапливается, а прослужит установка долгие годы. Внешний вид хорошо подходит под любой экстерьер бани, блестящая поверхность радует глаз. Кроме того, эта конструкция довольно проста для обслуживания.

Наша продукция

Одностенные дымоходы

Двустенные дымоходы

Монтажные элементы

Стекло

Стеклянный дымовой канал – неплохой выбор, так как этот материал обладает минимальной инертностью, устойчив к влаге и коррозии. Постоянное повышение стоимости на установку такой конструкции обусловлено сложностью процесса и дороговизной огнеупорного стекла в целом. Поэтому такие дымоходы — самые дорогостоящие системы в наши дни, хотя стоимость вполне оправдана достоинствами этого варианта.

Лучшие сэндвич-дымоходы 2020-2021

  • Ferrum;
  • Дымок;
  • Феникс;
  • Вулкан;
  • Гамарт.

Ferrum 115 мм 0,8 мм (для каминов)

Дымоходы из нержавеющей стали по схеме «сэндвич» от производителя Ferrum имеют толщину стенки 0,8 мм. Для теплозащиты применен слой минеральной ваты плотностью 120 кг/м³. Внешняя оболочка выполнена из оцинкованного листа, сваренного лазерной установкой.

Внешняя оболочка дымохода Ferrum выполнена из оцинкованного листа, сваренного лазерной установкой.

Преимущества:

  • пригодность для печей на дровах;
  • в набор для монтажа входят термоустойчивый герметик и винты;
  • для изготовления внутренней части применена сталь AISI 439, выдерживающая нагрев до +700°С.

Недостатки:

  • верхняя секция имеет оболочку толщиной 0,5 мм;
  • отводной участок от камина не имеет изоляционного слоя.

Где купить и цены

Дымок 115 мм 0,5 мм (универсальный)

В перечень лучших дымоходов, изготовленных из нержавеющей стали, входит продукция фирмы Дымок. За счет уменьшения толщины внутренней магистрали до 0,5 мм удалось снизить вес и себестоимость. Для защиты применена базальтовая вата от компании Rocwool и оцинкованный лист.

Продукция фирмы «Дымок» лидирует среди дымоходов из нержавеющей стали.

Преимущества:

Недостатки:

  • в наборы не входит защитный элемент для перекрытий кровли (докупается отдельно);
  • малая толщина металла, снижающая ресурс конструкции;
  • не рекомендуется для печей на дровах из-за риска прогорания трубы.

Где купить и цены

Феникс 120 мм 1 мм (для бани)

Продукция от компании Феникс пригодна для печей с боковым отводом и для монтажа дымохода из сэндвич-труб через стену дома или бани. За счет увеличенной толщины стенки изделие выдерживает повышенную температуру, а большое сечение позволяет быстро растопить печь в бане. На оголовке предусмотрены точки крепления козырька для защиты от атмосферных осадков.

К недостаткам дымохода Феникс относят высокую стоимость — от 29 тысяч рублей.

Преимущества:

  • для соединения листов использована аргоновая сварка;
  • в набор входят тройник для сбора конденсата и переходные пластины для защиты перекрытий;
  • предусмотрен регулируемый кронштейн для фиксации бокового отвода.

Недостатки:

Где купить и цены

Вулкан 120 мм 0,5 мм (для большого дома)

Набор предназначен для установки как через крышу, так и по боковой стене дома. Сэндвич-труба для дымохода имеет размер 120 мм, обеспечивающий беспрепятственный отвод продуктов сгорания от большой печи или камина. Внешний экран изготовлен из полированного листа нержавеющей стали, устойчивого к воздействию перепадов температур и атмосферных осадков.

Благодаря диаметру 120 мм, дымоход Вулкан обеспечивает беспрепятственный отвод продуктов сгорания от большой печи или камина.

Преимущества:

  • для изготовления внутренней секции применена кислотоупорная сталь AISI 304 (допускает совместную работу с печами с медными элементами в камере сгорания);
  • предусмотрен слой базальтовой ваты толщиной 50 мм;
  • в набор включены противопожарные экраны для перекрытий и эластичная юбка для защиты стыка между трубой и крышей от осадков.

Недостатки:

  • высокая цена;
  • увеличенный до 0,22 м внешний диаметр;
  • участок трубы от печи лишен изолятора.

Где купить и цены

Гамарт сэндвич-труба

Под маркой Гамарт поставляются сэндвич-трубы для дымохода, выполненные из нержавейки толщиной от 0,5 до 1,0 мм. Внешняя часть выполнена из оцинкованного листа или легированной стали, не подверженной коррозии. Покупатель самостоятельно набирает комплект, ориентируясь на конструктивные особенности дома.

Внешняя часть дымохода Гамарт выполнена из оцинкованного листа или легированной стали, не подверженной коррозии.

Преимущества:

  • доступны варианты с внешней частью из нержавейки или оцинковки;
  • для внутренней части применяются стали AISI 409 или AISI 439.

Недостатки:

  • отсутствуют готовые наборы;
  • часть компонентов изготавливается под заказ.

Где купить и цены

Ferrum 200 мм 0,8 мм (для офисных зданий и частных домов)

Сендвичные трубы для изготовления дымохода диаметром 0,2 м от Ferrum рассчитаны на использование в составе систем отопления. Толщина стенки 0,8 мм позволяет топить печи газом или углем. Для защиты от нагрева применена минеральная вата (слой толщиной 0,05 м).

Дымоход Ferrum диаметром 200 мм рассчитан на использование в составе систем отопления.

Преимущества:

  • простой монтаж за счет использования переходных раструбов;
  • в набор входят листы базальтовой ваты для защиты перекрытий;
  • трубопровод выдерживает нагрев до +700°С.

Где купить и цены

Преимущества сэндвич дымохода для бани

Стандартный сэндвич представляет из себя полую многослойную конструкцию метровой длины, состоящую из следующих элементов:

  • Внутренняя труба. Производится из нержавеющей стали различной толщины. Более толстая труба весит больше, но и прослужит дольше.
  • Внешняя труба. Может быть медной, латунной, либо выполненной из той же «нержавейки». Использование оцинкованной стали не допускается, поскольку такой материал обладает значительным уровнем температурного расширения.
  • Слой теплоизоляции. Чаще всего применяется базальтовое волокно или минеральная вата. Толщина слоя может варьироваться от 25 до 60 мм.

Один из концов трубы делается зауженным, что позволяет легко монтировать дымоход необходимой длины без использования специального оборудования.

Дымоход, собранный из сэндвич труб, выгодно отличается от традиционных вариантов. Можно отметить несколько явных преимуществ:

  • Отсутствие конденсата (в зависимости от схемы сборки).
  • Хорошие противопожарные качества.
  • Малый вес конструкции.
  • Удобство транспортировки.
  • Минимальное образование сажи.
  • Простота ухода за дымоходом.
  • Привлекательный внешний вид, сохраняющийся на протяжении многих лет.

https://youtube.com/watch?v=2D15khxlphk

Недостатки и достоинства

Первый недостаток – стоимость. Сэндвич дымоходы из нержавейки используются в банях, где котлы работают на твердом виде топлива. Но не каждый хозяин может позволить себе такую роскошь.
Еще один недостаток – это срок службы. Кирпичные или бетонные дымоходы служат намного дольше, чем сэндвич дымоходы. Однако о сроке службы поговорим отдельно.

Конструкция состоит из нескольких труб. При резком перепаде температуры дымоход может быть разгерметизирован, а значит, — испорчен.

Но как уже указывалось, преимуществ гораздо больше. На их фоне недостатки являются незаметными. Прежде всего, нужно отметить простоту монтажа сэндвич дымохода. Установить его может любой человек – без помощи профессионала. Для конструкции не нужно создавать фундамента, так как она довольно легкая.

При доставке не появляется никаких сложностей. Сэндвич дымоход состоит из нескольких секций, которые быстро разбираются и также складываются в единую систему. На рынке существует большой выбор дымоходов. Это значит, что можно создать любую форму конструкции. Если одна секция дымоходы выходит из строя, то ее без проблем можно заменить новой деталью. Внешний слой труб не нагревается сильно за счет теплоизоляционного слоя. Не образуется конденсат и не создается угроза пожара.

Внутри сэндвич дымоход имеет абсолютно гладкую поверхность. Благодаря этому внутри дымохода не собирается сажа, а также не создается закупорочных зон. Его легко чистить. Вообще обслуживание дымохода занимает несколько минут. Необходимо лишь удалить сажу и слить конденсат. Эстетичный вид изделия позволяет устанавливать его не только наружи, но и внутри дома.

Актуальность конструкции

Каждый источник тепла, использующий энергию сгорающего топлива, обременён двумя серьёзными проблемами:

  • пожароопасность;
  • тепловое расширение.

Таким образом, создаваемый канал должен переносить на наружную поверхность минимально возможное количество тепла. Также следует минимизировать степень теплового расширения конструкции. Строительство дымохода из сэндвич-труб для бани полностью реализует эти оба требования, поэтому использование подобной продукции весьма разумно. Но этим её достоинства не ограничиваются: постройка приобретает эстетичный внешний вид не в ущерб функционалу. Кроме того, лёгкость монтажа позволяет не привлекать мастеров со стороны.

Обратите внимание! Название «сэндвич-труба» связано исключительно с конструкционными особенностями изделия. Состоит она из двух вставленных один в другой отрезков, на внутреннюю поверхность которых нанесён слой специального теплоизолирующего материала – минеральной ваты или базальтового волокна

Сендвич — это двустенная утепленная труба, чаще всего она производится из нержавеющей стали

Производятся двустенные дымоходы во многих исполнениях. Отличаются они материалом труб, типом и толщиной изолятора, диаметрами и т.д.

Виды

Варианты конструкций дымоходов подбирают в зависимости от используемого материала строительства бани. Все элементы устройства допустимо приобрести в готовом виде или соорудить самостоятельно. До недавнего времени основным материалом дымоотводящей трубы был кирпич. Он отличается идеальными характеристиками, долговечностью, пожарной безопасностью.

Для сооружения кирпичной трубы необходимы особые знания и умения. Не для каждой бани такой вариант является подходящим. Без отсутствия практического опыта в кладке кирпичной трубы правильный дымоход соорудить практически невозможно. Структура кирпича имеет характерные шероховатые участки, которые являются причиной отложения сажи в дымоходе, что приводит к быстрому засорению конструкции. Помимо этого сажевые отложения могут привести к появлению искр при растопке печи, что небезопасно.

Современные мастера чаще выбирают дымоход из нержавеющей стали для банной печи. Главное достоинство такого устройства – быстрый монтаж. Помимо этого дымоходы из металла лишены проблем, которые могут возникнуть в кирпичной печной конструкции. Дымоходы из нержавейки нередко представляют собой сэндвич конструкции. Прямой железный дымоход бани легко установить собственными руками.

Внутренняя часть трубы из стали отличается гладкой поверхностью. Отсутствующие грани и шероховатости способствуют лучшему отводу дыма из печи. Но при температурных изменениях на стальной трубе появляется конденсат. При закрытой теплоизоляцией трубе такого явления не возникает. Об этом эффекте стоит помнить, организуя обустройство конструкции собственными руками.

Еще один вид дымохода для печей бани – керамический. Данная конструкция отличается устойчивостью к огню, надежностью. Современные трубы из керамики подходят для твердотопливных котлов, а также устройств, работающих на жидком топливе.

Основные отличия данных конструкций от прочих видов:

  • универсальная система (возможность подбора разных диаметров);
  • легкость обработки дымохода даже с боковым проходом;
  • водо- и паронепроницаемость (доступность для печей с каменкой);
  • механическая прочность.

Разновидности керамических, металлических моделей и изделия из кирпича подразумевают обязательное наличие в конструкциях основания, емкости для аккумулирования конденсата, тройника для очистки и осмотра.

Устройство сэндвич труб, их размеры и диаметры

Монтаж дымохода из сэндвич труб

Из самого названия понятно, что «модные» дымоходы состоят из нескольких слоёв, подобно сэндвич-пирогу. Здесь есть внутренний диаметр трубы и внешний. Между ними располагается минеральное волокно. Как правило, это базальтовая вата или другой негорючий минеральный утеплитель.

Внешние и внутренние гильзы труб изготавливаются из нержавеющей или оцинкованной стали. Толщина металла при этом может быть 0,5 или 1 мм. Это, безусловно, влияет на цену трубы и её долговечность. Нержавейка по всем своим характеристикам значительно превосходит оцинковку, так что, выводы делайте сами.

В последнее время стали пользоваться популярностью эмалированные сэндвич дымоходы. Специальная эмаль не только придаёт определённый эстетичный вид, но и прекрасно защищает металл от высокой температуры, конденсата и сажи.

Современные дизайнерские решения могут быть весьма эксклюзивными. Сегодня мы отходим от тех стереотипов, которые были на протяжении веков. Расположить и вывести дымоход сейчас можно практически как угодно: вертикально, горизонтально, под уклоном.

Для удобства монтажа подобных систем, в комплект к сэндвич трубам могут входить следующие комплектующие: зонты-оголовники, опорные консоли, стеновые крепления, различные хомуты, кольца и стяжки, углы и повороты, шиберы (задвижки) и тройники, потолочные и кровельные разделки, стартовые адаптеры и заглушки. Перечислять можно долго, одним словом – это «конструктор для взрослых»…

В зависимости от мощности установленного котла или печи, размеры сэндвич труб бывают разными. Здесь можно выделить следующие стандартные диаметры внутренних и внешних труб соответственно: 110/200, 115/200, 120/200, 130/200, 140/220, 150/220, 160/230, 180/250, 200/280, 250/310, 300/380. Все размеры, естественно в миллиметрах. Обычная длина одного элемента трубы – 1 метр.

Видео описание

Какие бывают ошибки при установке печей, смотрите в видеоролике:

Сборка

Собирается дымоходная конструкция по частям. Сначала подсоединяется кронштейновый крепеж, тройник и горизонтальный элемент, проложенный от печки. Детали монтируются последовательно, гофрированными фиксаторами направляются вниз. Точки соединений обрабатываются герметиком, устойчивым к повышенному термическому воздействию.

Снимают капельную заглушку, устанавливают на низ тройника, крепят хомутом, герметик не используют. Дальнейшая процедура сборки состоит из таких этапов:

  • К тройнику фиксируют прямую часть дымохода, она будет прокладываться через стеновое перекрытие.
  • На горизонтальную трубку устанавливают квадратный фланец, размещают конструкцию в отверстие на стене.
  • Посредством строительного уровня контролируют вертикальность и степень затягивания крепежа, закручивают самонарезающие винты в гнездах кронштейнов-треугольников.

Установка элемента «сэндвича» Источник 36doors.ru

  • Фланец фиксируется при помощи саморезов.
  • Наращивают конструкцию вверх, соединяя комплектующие части между собой на хомуты и герметик.
  • Все гайки надежно затягивают, поскольку дымоход постоянно подвергается воздействию ветра.
  • Монтируют сгиб на свесе кровли при помощи пары колен с углом изгиба 135 градусов.
  • Собирают три элемента, устанавливают их на прямую часть, верхнее колено закрепляют хомутом.
  • После монтажа прямой части ставят дефлектор и конус.
  • Дальнейшая процедура производится внутри помещения.
  • Монтируют одноуровневую трубу с задвижкой (шибер). К нему подключают выходной патрубок печи.

Нанесение разметки на стену Источник banya-expert.com

Требования к изготовлению конструкции

В местах проведения трубы через отверстия важно делать зазоры

Готовясь к сооружению дымохода, надо ознакомиться с нормами, которым должна соответствовать дымовая труба:

  1. Если труба будет выходить из крыши на расстоянии полутора метров от конька, то конструкцию разумнее монтировать на высоте в 50 см над самой верхней частью кровли;
  2. Когда между коньком и трубой получается не менее полутора и не более трёх метров, дымовую трубу целесообразнее устанавливать на одном уровне с охлупнем крыши;
  3. При отдалении конька и трубы друг от друга более чем на 3 метра дымоход полагается монтировать выше пунктира, который условно проводится горизонтально от самой высокой точки крыши под углом в 10 градусов;
  4. Из плоской крыши должен выходить наружу только 1 метр дымохода;
  5. Дымовая труба, находящаяся выше крыши на полтора метра, непременно закрепляется растяжками.

Наружный приставной дымоход

Вне зависимости от типа выбранного сэндвич-дымохода для бани начинать его монтаж всегда следует от котла. Первым делом монтируется горизонтальный участок, длина которого всегда ограничивается одним метром. Во время сборки необходимо выдержать небольшой наклон в направлении от котельной установки к вертикальному каналу. Это необходимо для предотвращения попадания конденсата внутрь отопительного прибора.

На следующем этапе необходимо провести трубу через наружную стену. Если конструкция выполнена из несгораемого материала, то в нее предварительно монтируют гильзу из асбеста или металла, а уже сквозь неё проводят трехслойную дымоходную трубу. Приобретать гильзу необязательно, ее можно изготовить своими руками, используя трубу большего сечения. При этом свободное пространство между трубой и наружными стенками гильзы заполняют асбестовым шнуром или базальтовым волокном. Трубу врезают в тройник всегда снаружи, а уже к нижнему патрубку монтируют узел отвода конденсата.

Если конструкция строения выполнена из дерева, то для правильного вывода трубы сквозь неё необходимо обеспечить зазор величиной не менее 200 мм. Делается это путем вырезания в стене проема квадратной формы необходимого размера, в который вставляют специальный металлический узел прохода. Далее, в него выполняется прокладка газохода, а щель заполняют базальтовым волокном.

Вертикальные каналы необходимо укладывать снизу вверх с использованием хомутов и термостойкого герметика, которым уплотняют сопряжения Одновременно с этим конструкция дымохода монтируется к строительным конструкциям с помощью специального крепежа — стальных кронштейнов. Их устанавливают с тем расчетом, чтобы крепежные хомуты не оказались на месте соединения двух секций трубы. В месте расположения среза сэндвич трубы монтируют сопло или зонт.

Конструктивные и технические особенности сэндвич трубы и сооруженных из нее дымоходов

Перед тем как разбираться в вопросе о том, как правильно собрать дымоход из сэндвич труб, стоит познакомиться с ключевыми особенностями и техническими характеристиками как основного материала, так и изготавливаемых из него конструкций, которые, как уже упоминалось выше, отличаются легкостью и простотой монтажа.

Схематический принцип монтажа дымохода сэндвич

Но несмотря на это, сооружения из сэндвич труб надежны, что обеспечивается за счет применения при их изготовлении сразу нескольких современных материалов, которые способны наделить готовое изделие отличными изоляционными и прочностными свойствами.

Из чего же конкретно делают сэндвич трубы для дымохода?

  • Во время их изготовления применяются 2 трубы, произведенные из высококачественного сплава стали. При этом диаметр внешнего изделия всегда значительно больше внутреннего.
  • Такая разница необходима для прокладки между изделиями теплоизоляционной прослойки, состоящей обычно из негорючей базальтовой ваты.
  • Наружная труба выполняет одновременно защитную и эстетическую функцию. Она предохраняет изделие от механического воздействия и, как следствие, повреждений. При этом она имеет привлекательный внешний вид.
  • Внутренняя труба характеризуется стойкостью к высоким температурам, ведь через нее проходят горячие потоки воздуха.
  • Теплоизоляционный материал, в свою очередь, призван компенсировать разницу температур, возникающую между обеими трубами.

Сэндвич-труба в разрезе

Утеплитель, смонтированный между трубами, может иметь разную толщину, которая зависит:

  • от эксплуатационной температуры и ее колебаний;
  • разницы в диаметре наружной и внутренней трубы;
  • размеров отверстия в печи, с которым соединяется дымоход.

Что касается принципа сборки, то монтаж дымохода из сэндвич труб также неразрывно связан с особенностями конструкции. Поэтому для крепления сооружения своими руками, с ними следует ознакомиться.

Чтобы сделать сэндвич трубу для дымохода самостоятельно, необходимо учесть, что крепежные элементы могут скрепляться между собой при помощи двух типов соединения, позволяющих производить монтаж с использованием:

  • концевых гофрированных элементов;
  • раструбного соединения.

Первый вариант позволяет осуществить сборку достаточно быстро, но для его применения придется приобрести специальный герметик, который стоит недешево. Второй же тип соединения сложней в исполнении за счет присутствия необходимости тщательной подгонки составляющих. Однако если все сделать верно, то монтаж получится более герметичный.

А теперь рассмотрим технические свойства и характеристики сэндвич труб при помощи таблицы.

Таблица 1. Дымоходы из сэндвич труб: размеры и технические характеристики.

Материал изготовления Внутренний слой сэндвич трубы в основном производят из оцинкованной стали, и об этом уже было сказано. А вот внешняя труба может быть выполнена также из меди, латуни, нержавеющей стали и некоторых других материалов. При этом от содержания легирующих составляющих, а также различных сплавов и толщины теплоизоляционного слоя зависит сфера применения трубы и цена
Оптимальная толщина утеплителя25-60 мм
Срок службыоколо 15-20 лет
Внутренний диаметр труб для дымоходовВарьируется в промежутке от 115 до 300 мм
Толщина используемой при изготовлении стали0,5-4 мм
Температурный режимСэндвич трубы выдерживают значительные колебания температур, при этом максимальное значение может достигать 90-95 градусов

Характеристики наиболее распространенных сэндвич труб среди потребителей

Какая должна быть высота трубы дымохода для печи?

Расчет этого параметра позволяет избежать возникновения обратной тяги и других возможных неприятностей. Этот вопрос регламентируется правилами СНиП и других документов.

Зачем нужен этот параметр?

Для того чтобы понять важность этого фактора разберем подробнее несколько физических законов и последствия неправильно сделанных дымоходов. При прохождении нагретых газов, температура понижается, но теплый воздух или газы всегда поднимаются вверх. На выходе из трубы температура еще больше снижается

Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке

На выходе из трубы температура еще больше снижается. Отработанные газы, находящиеся в трубопроводе с надежным слоем теплоизоляции имеют высокую температуру и столб нагретого дыма, поднимаясь вверх увеличивает тягу в топке.

Разберем ситуацию – уменьшаем внутреннее сечение трубы и увеличиваем высоту трубы над коньком крыши. Если вы думаете, что увеличивается объем нагретого газа, увеличивается время остывания дыма и увеличивается тяга – такое утверждение верно только наполовину. Тяга будет отличной, даже с большим излишком. Дрова будут быстро сгорать и расходы на покупку топлива возрастут.

Чрезмерное увеличение высоты дымохода может вызвать возрастание аэродинамических завихрений и понижения уровня тяги. Это чревато возникновением обратной тяги и выхода дыма в жилые помещения.

Требования СНиП

Длина трубопроводов вытяжки отработанных газов регламентируется требованиями СНиП 2.04.05. правила предписывают соблюдать несколько основных правил монтажа:

  • минимальное расстояние от колосниковой решетки в топке, до защитного козырька на крыше – 5000 мм. Высота над уровнем покрытия плоской крыши 500 мм;
  • высота трубы над скатом крыши или коньком должна соответствовать рекомендованной. Об этом расскажем в отдельной главе;
  • если на плоской крыше находятся постройки, труба должна быть выше. В этом случае, при большой высоте трубы, ее раскрепляют растяжками из проволоки или троса;
  • если здание обустроено системой вентиляции, их высота не должна превышать колпак трубопровода вывода отработанных газов.

Методика самостоятельного расчета

Как самостоятельно вычислить высоту дымового канала, для этого потребуется выполнить расчет по формуле:

, где:

  • «А» — климатические и погодные условия в данном регионе. Для севера этот коэффициент равен 160. Значение в других районах вы сможете найти в интернете;
  • «Мi» — масса газов, проходящих сквозь дымоход за определенное время. Эту величину можно найти в документации вашего отопительного прибора;
  • «F» — время оседания золы и других отходов на стенках дымохода. Для дровяных печей коэффициент – 25, для электрических агрегатов – 1;
  • «Спдкi», «Сфi» — уровень концентрации веществ в отработанном газе;
  • «V» — уровень объема отработанных газов;
  • «Т» — разность температур поступающего из атмосферы воздуха и отработанных газов.

Важно! Самостоятельный расчет потребует найти большое число величин и выполнить сложные расчеты. Поэтому рекомендуем обратиться к профессионалам.

Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор

Приводить пробный расчет не имеет смысла – коэффициенты и другие величины не подойдут для вашего агрегата, а извлечение квадратных корней потребует скачать инженерный калькулятор.

Таблица «Высота печной трубы над коньком»

Определится с размерами труб без проведения сложных расчетов поможет таблица высоты печной трубы над крышной конструкции. Сначала разберем подбор длины трубы для плоских крыш.

Подбор длины трубы для плоских крыш.Мин. высота трубы в мм
На крыше отсутствуют парапеты и другие строения и устройства.1200.
На крыше построен защитный бордюр или другие конструкции и расстояние до них до 300 мм.1300.
Превышение над другими вентиляционными трубопроводами500. Минимальное расстояние до вентиляционной шахты – 5000.
Для скатных видов крышных конструкций.Мин. высота трубы в мм
Дымоход выходит на крышу на расстоянии 1500 мм от конька.500.
Труба находится на расстоянии от конька 1500-3000 мм. Труба выводится до уровня конька крыши.
Расстояние от конька до места прохода трубопровода вытяжки свыше 3000 мм.Откладываем от полости конька 100. Верх трубы должен находиться на уровне этой линии.

Заключение

За последние годы изменился подход к монтажу отопительных приборов. Все чаще домашние мастера используют при установке дымохода для бани сэндвич-трубы, которые обеспечивают наиболее эффективную эксплуатацию котельной установки или печи. Но необходимо иметь в виду, что этот элемент имеет сложную конструкцию, поэтому собрать его правильно можно, только зная правила монтажа.

Для этого у вас должна быть специальная схема сборки сэндвич трубы для бани. Но если вам прежде никогда не приходилось заниматься подобной работой, то лучше всего поручить ее специалистам. Если вы допустите ошибку в процессе монтажа дымохода подобной конструкции, то снаружи влага может попасть в теплоизоляционный слой, со временем он станется влажным, и при первых сильных морозах произойдет разрыв внешнего контура конструкции.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
