Потолочно-проходной узел дымохода своими руками: пошаговая инструкция

Тонкости организации кирпичного дымохода через крышу

Главные требования к проходу кирпичного дымохода через кровлю — герметичность и пожарная безопасность

Чтобы добиться эффективности по второму пункту в зоне контакта дымохода с легковоспламеняющимися материалами важно отслеживать уровень температуры, не допуская, чтобы столбик термометра поднимался выше 50 градусов Цельсия. В случае с кирпичными конструкциями эта задача решается просто — методом увеличения толщины стен с устройством специальной проходки и учетом наклона кровли

Оформляя проход кирпичной трубы через крышу помещения бани, с каждой стороны ее укрепляют специальным коробом.

Важный момент — соблюдение требования в отношении расстояния между деревянными элементами и трубой, оно не должно быть более 25 см. Если добиться нужного расстояния не представляется возможным, монтируют дополнительные элементы, таким образом, минимизируя повреждение гидроизоляционного и теплоизоляционного слоя при последующем выводе трубы на крышу.

Во время монтажа дымохода его размещают в отдельном коробе. Мембраны и пленки внутри него бережно разрезают. В углах пленку надрезают под углом, а края загибают и крепят скобами к элементам стропильной системы. Чтобы улучшить герметизацию края и надрезы укрепляют клейкой лентой. От добросовестности работ на этом этапе будет зависеть не только надежность и долговечность конструкции, но и безопасность всего помещения.

Еще один вариант стоит рассмотреть на случай, когда температура трубы в зоне кровли не превышает 50 градусов. Только тогда можно края пеленок зафиксировать на трубе с помощью клейких лент и герметиков, делая особый акцент на качестве герметизации. Пространство между кирпичной трубой и стропилами закладывают устойчивыми к влаге и высоким температурам теплоизоляционными материалами, в том числе и описанной выше базальтовой ватой с фольгированной поверхностью.

В заключение остается отметить, что принцип устройства проходного узла через потолок на второй этаж, чердак или через крышу отличается незначительно и зависит от материала изготовления, диаметра. Основным же условием для безопасной эксплуатации печи в помещении бани станет устройство надежной теплоизоляции прохода в основе с устойчивыми к высоким температурам и открытому огню материалами и соблюдение правил в отношении его герметичности при выводе трубы наружу.

Подготовка участка под потолочную разделку

Вначале определяется центральная точка, чрез которую будет проходить дымоход: делается это при помощи отвеса. После разметки на определенном участке проводят разметку и вырезают проем, который впоследствии декорируется со стороны парилки. Чаще всего для этого применяют лист из нержавеющей или оцинкованной стали.

Готовя участок под дымоход, следует учесть такие рекомендации:

Вертикальная установка сэндвич трубы начинается с разметки в верхней точке, с последующим переходом на нижнюю. Проще говоря, вначале размечают крышу

Центр проема определяют при помощи отвеса.
Если используется уже готовый узел, важно предварительно посвятить время тщательному изучению инструкции с указанием особенностей установки именно этой модели разделки для потолка.
Проход для трубы в потолке бани оформляются нержавеющей листовой сталью. При этом лист оснащается отверстием, на 1-2 мм превышающим размеры сэндвич трубы.

Лучше всего заложить размеры и расположение печи и дымохода в проект бани. Это даст возможность проведения предварительного расчета установки балочных конструкций, с соблюдением наиболее оптимального шага между ними. Если дымоход устанавливается в уже существующей постройке, в таком случае конструкция потолка над печью нередко претерпевает конструкционные изменения. Это заключается в вырезании части балки, соседствующей с дымоходом, с последующей установкой специальных перемычек.

Подготовка места для потолочной разделки

Центральную точку, в которой будет проводиться сэндвич труба, находят с помощью отвеса. Место, которое было выбрано для прохода трубы, размечается, а затем выполняется отверстие. Если оно выполнено своими руками, рекомендуется задекорировать его со стороны парной комнаты для сохранения эстетики. Для этого можно использовать лист нержавейки или оцинковки. По размеру следует сделать лист, превышающий размер отверстия под дымоход.

Отверстие для дымохода должны быть немного шире, чем труба, которая будет проходить через него

При подготовке места стоит обратить внимание на несколько важных моментов:

• при вертикальном монтаже сэндвич конструкции стоит запомнить, что разметка отверстий проводится сначала на верхней точке, а потом уже на нижних точках. То есть, в первую очередь разметку необходимо проводить на крыше. Выполняя разметку, обязательно нужно использовать отвес для определения центра;
• при использовании производственных моделей узлов, рекомендуется внимательно изучить инструкцию, в которой обычно указываются советы и предпочтения по монтажу конкретной модели потолочной разделки;
• потолочные проходные узлы для дымохода своими руками выполняются с использованием нержавеющих листов. Отверстие в листе выполняется на 1–2 мм больше, чем сэндвич труба.

Если же монтаж дымохода будет проводиться в уже готовую постройку, тогда необходимым моментом считается внесение изменений в конструкцию потолка над печью. Часть балки (наиболее близкой к дымоотводной трубе) вырезают и укрепляют специальными перемычками.

Основные правила и нормы

На самом деле, нормативов в разделке не так уж и много. Если быть честным, то правильно только одно, все остальное исключительно рекомендации, полученные долгим опытом строительства. Правило, продиктованное СНиПом гласит: при выполнении дымохода из бетона или кирпича, а так же любых других утепленных материалов, расстояние до стропильной балки и любой другой легковоспламеняющейся поверхности должно составлять не менее 13 см. В любом другом случае: не менее 25 см.

Опытные кровельщики советуют при выполнении прохода через крышу на внутренней поверхности кровельного пирога выполнять фартук из металла прямоугольной формы с отступов от конца проходного отверстия примерно в 30 см.

Какой теплоизолятор использовать

После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.

В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.

Использовать для теплоизоляции трубы можно минеральную вату или глину

Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.

Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.

Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.

Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.

Один и теплоизоляторов — керамзит

Вот отзыв об использовании глины в при проходе банной трубы:

«Глина в разделке рулит! На своей бане разобрал дымоход. Вернее, разобрал то, что осталось: снега было много, и при сходе он мне снес всю верхушку. Раз верх менять, то и низ посмотреть нужно: 7 лет уже стоит труба. Так вот. Внутри гари — ноль, прогара трубы тоже нет. Состояние — как только поставил. У меня проходка оббита по периметру базальтовой ватой, а потом все замазано глиной. Однозначно это — лучший вариант»

Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.

Как видите, труба прогорела

Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:

Один из способов избежать перегрева — уложить камни на трубу

1. Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.
2. Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.
3. Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.

При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом. Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать. Особенно хорош способ на чердаке и при проходе кровли.

Почему дымоход в доме это важно

Плохо подобранная система дымохода или ее неправильное использование может не только испачкать полы нашего жилища, но, что еще хуже, способно стать причиной пожара.

Правильно подобранные дымоходные системы гарантируют нам не только длительный тепловой комфорт, но, прежде всего, значительно повышают уровень безопасности домочадцев.

В свою очередь неправильно подобранные системы могут привести к чрезмерному расходу топлива, отложению сажи или появлению грязи на стенах и потолках. Также стоит отметить, что неправильно подобранная система дымохода может существенно нарушить работу автоматики нашего котла.

Что советуют профессионалы?

Как видите, сделать самостоятельно приставной дымоход не так уж и сложно. Главное правильно подобрать все материалы и учесть нормы пожарной безопасности, которые позволят Вам избежать многих неприятных ситуаций. А выводить дымоход через крышу или делать наружный – решать только Вам. Ведь, что лучше или хуже, всегда проще определить в каждой конкретной ситуации.

Ну и напоследок хотелось бы поделиться некоторыми советами, которые дают печники-профессионалы:

• Прежде чем приступать к закупке элементов дымоотвода и его монтажу, обязательно определите мощность своей топки. Чем она мощнее, тем больший диаметр труб Вам будет нужен.
• Тщательно подходите к выбору высоты конструкции, которая имеет значительное влияние на получение хорошей тяги. Слишком короткий дымоотвод будет плохо отводить продукты горения, а слишком длинный будет приводить к излишней потере тепла. Практика показывает: оптимальная высота трубы — 5 метров. Но и здесь всё индивидуально.
• Если Ваш котёл оборудован принудительной тягой, то вывод внешнего дымоотвода можно завершить на стадии обустройства только горизонтального участка (без дальнейшего наращивания вертикальной трубы).
• Выводить дымоотвод лучше со стороны фронтонов (если есть такая возможность). Это значительно облегчает задачу, так как его обустройству не будут препятствовать навесы и карнизы кровли.
• Максимальная длина горизонтального участка не должна превышать 1,5 метра. Именно здесь происходит затормаживание дымового потока, что значительно уменьшает тягу.
• Здесь же предусмотрите специальное отверстие для технических нужд: ревизия и очистка дымохода. Ведь горизонтальный участок — самый проблематичный в этом плане. Продавцы консультанты помогут выбрать нужный элемент.
• При наличии деревянной стены со стороны котла, камина, печи — обязательно установите защитный экран. Это могут быть листы минерита, асбеста, оцинковки, огнестойкого гипсокартона, стекломагния или другого огнеупорного материала.

Так делать не надо

На этом я закончу свой небольшой обзор. Надеюсь, что данная информация поможет избежать ошибок при самостоятельном изготовлении внешнего дымоотвода. С радостью отвечу на все Ваши вопросы, выслушаю пожелания и критику (это всегда полезно).

Тепла и мира Вашему дому, а котлу и камину — безупречной работы. И не забудьте порекомендовать статью друзьям, вдруг кому пригодиться… До встречи, пока!

Правила прохода сэндвич трубы через потолок

При разработке плана будущих монтажных работ стоит обратить особое внимание на размеры дымохода. В этом случае стоит ознакомиться с некоторыми правилами:

• если труба монтируется для банной постройки, необходимо запомнить, что после выхода из печи разрешается монтаж только трубы с толстыми стенками, которая не оснащена изоляционным материалом. Высота такой трубы должна составлять минимум 1 м. Желательно, чтобы труба была выполнена из нержавеющей стали, так как этот материал более теплоустойчив, чем оцинкованная сталь. После одного метра оцинкованной толстостенной трубы, разрешается установка сэндвич -изделия;
• трубы, проходящие через потолок, должны в обязательном порядке иметь слой изоляционного материала;

Утепленная часть дымохода устанавливается на толстостенную трубу, выходящую из топки

• длина горизонтальных отрезков в конструкции напрямую влияет на показатели тяги и другие эксплуатационные характеристики дымохода. Чем больше длина горизонтальных участков, тем хуже будут показатели тяги в системе. Максимальная рекомендуемая длина горизонтальных отрезков — не больше 1 м;
• количество колен в системе также влияет на её производительность. Их не должно быть больше трёх;
• запрещается жёстко фиксировать трубу в месте прохода через потолок. Соединение должно не препятствовать линейному расширению нагретой конструкции.

Зачем необходимо утепление дымохода

Главной задачей теплоизоляции дымоходной трубы является создание термических условий, при которых в полости трубы не будет образовываться конденсат. Как известно, вследствие существенного перепада температур между внутренним пространством эксплуатируемого дымохода и холодным наружным воздухом, на стенках внутри трубы конденсат образуется в значительных количествах. Утепление дымовой трубы позволяет вывести так называемую точку росы за пределы трубы, тем самым ликвидируя саму причину конденсации влаги.

Конденсат, образующийся в дымоходе, содержит в своем составе воду и раствор серной кислоты, который получается в результате сложных процессов, происходящих при горении топлива. Результатом воздействия на трубу подобной «гремучей» смеси служит ее активное разрушение изнутри.

В максимальной степени это касается однослойных труб, выполненных из металла. Сендвич, кирпичные и асбестоцементные трубы при этом несколько меньше подвержены пагубному воздействию.

Пятна от конденсата, возникающие из-за отсутствия утепления трубы

Нормы и правила пожарной безопасности

Любой застройщик может ознакомиться с тем, какое оборудование дымохода считается безопасным, по СНиП 41-01-2003.

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

Нас интересует пункт , который диктует отступ в 130 мм в области прохода через этажи для выполненной с защитой дерева кирпичной трубы. Известно, что кирпичные и бетонные трубы имеют более низкую теплоотдачу, чем современные металлические, которые чаще всего применяют в банях. Это означает, что обустраивая разделку одностенной металлической трубы без теплозащиты, следует ориентироваться на другие цифры отступок, которые указаны в приложении «К»:

• 500 мм до дерева без термозащиты;

• 380 мм от нагретой трубы до легковоспламеняемых за слоем термоизоляции.

Данные цифры следует рассматривать как расстояния от дыма внутри трубы до дерева.

Варианты проходных узлов

Стоит обращать внимание на защиту материалов потолочного «пирога» от возможного возгорания. Защитную функцию в этом случае выполняет потолочная разделка или, как её иногда называют — узел прохода

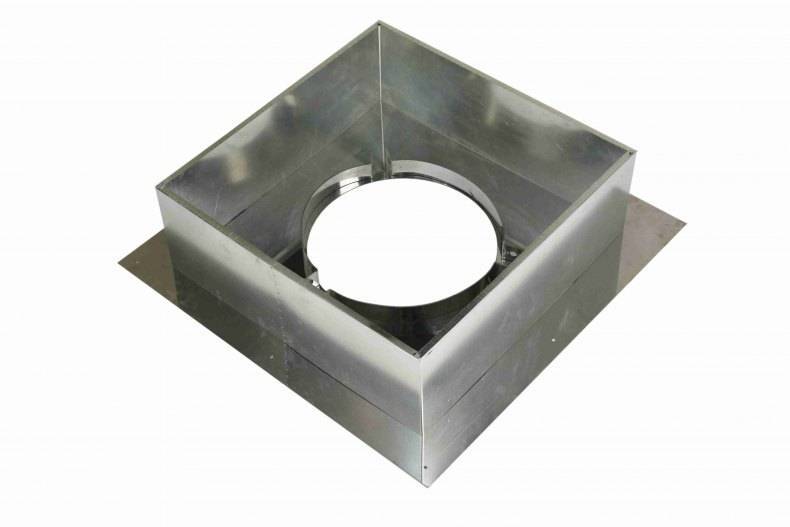

Узел прохода может иметь разную форму, но обязательное условие — это его огнестойкость

Подобные узлы прохода можно смонтировать самостоятельно или приобрести промышленную конструкцию. Промышленные узлы являются металлическим коробом с пластиной из нержавеющей стали (в некоторых случаях используется оцинкованная сталь). В центре короба находится отверстие, через которое проводят сэндвич трубу.  Такой узел выполняет и опорно-формирующую функцию для теплоизоляционного материала, который заполняет пустоты между трубой и балками потолочного перекрытия.

Установка потолочной разделки производится довольно просто. Вначале в нужной точке потолка (обязательно между балками) выполняется квадратное отверстие, которое должно быть меньше на 1–2 см, чем декоративная панель проходного узла. Далее балки, а также доски закрываются изоляцией. Иногда требуется подбить утеплитель металлическими полосками.

При монтаже трубы для печи в частном доме изделие фиксируется на прямом участке дымохода в том месте, где будет происходить проход сэндвич дымохода. Затем смонтированная разделка поднимается на необходимый уровень. В конце проводится теплоизоляция краёв узла и закрепление полученной конструкции на саморезы.

В продаже можно найти узлы прохода самой разной конфигурации, требующие теплоизоляции или уже оснащенные ею

Узлы прохода могут обладать различной конфигурацией в зависимости от производителя. Существуют модели, в которых вокруг отверстия для дымохода располагается металлический цилиндр, а края декоративного элемента выступают за этот цилиндр. Также существуют узлы с наружными бортами, расположенными вокруг отверстия. Материал изготовления таких узлов может быть разным: металл, минерит. Металлические борта в обязательном порядке подлежат теплоизолированию, а минеритовые сами по себе являются неплохим изолятором.

Нормы и требования

Качественный монтаж прохода дымохода через кровлю настолько важен для безопасности строения и жильцов, что государство официально закрепило нормы и правила его обустройства. Документ, который учитывает санитарно-гигиенические, пожароопасные, коррозионные и иные нагрузки на конструкцию и материалы называется СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов».

Проводку трубы через крышу планируют на этапе строительства. Если печь реконструируют, меняют или ремонтируют в процессе эксплуатации, то дымоход обычно оставляют на старом месте. Основополагающим условием для качественного дымохода является расположение трубы относительно конька крыши.

Для обеспечения оптимальной тяги лучшим местом для вывода трубы на крышу является ее высшая точка – конек. Это позволяет вести основную часть трубы по чердачному помещению, что защищает ее от влаги и холода. Сложность заключается в том, что приходится нарушать целостность горизонтальной балки, устанавливая дополнительные опоры с обеих сторон от дымохода. Чаще трубу выводят на небольшом расстоянии, что позволяет ограничить уличную часть трубы минимальными пятьюдесятью сантиметрами.

Существует следующая зависимость высоты дымохода от его удаленности от конька:

• расстояние до конька не превышает 1,5 м – труба возвышается над ним на 50 см;
• расстояние от 1,5 до 3 м – дымоход достаточно вывести вровень с коньком;
• при удалении выходного отверстия для дымохода более 3 м от конька высота трубы может быть ниже, чем верхняя точка крыши (разница должна составлять угол в 10 градусов).

Оптимальная высота трубы составляет от 0,5 м до 1,5 м. Выходное отверстие располагают между стропилами, так, чтобы не нарушать их целостность и оставить расстояние до них 15-25 см.

Если прямой вертикальный выход трубы приходится на подобное слияние двух кровель, то кровельную проходку следует сместить на полметра в сторону, добавив к дымоходу горизонтальный участок (до 1 м). В углублении зимой скапливается снег, наледь, что создает дополнительную угрозу для возникновения протечек.

Неудачное место расположения кровельной проходки для дымохода – нижняя часть крыши. Здесь труба может быть повреждена при сходе масс снега и льда. Кроме того, большой участок трубы приходится выводить на улицу для обеспечения нормальной тяги, что способствует ее промерзанию и образованию конденсата на внутренних стенках.

Конструктивные и технические особенности сэндвич трубы и сооруженных из нее дымоходов

Перед тем как разбираться в вопросе о том, как правильно собрать дымоход из сэндвич труб, стоит познакомиться с ключевыми особенностями и техническими характеристиками как основного материала, так и изготавливаемых из него конструкций, которые, как уже упоминалось выше, отличаются легкостью и простотой монтажа.

Схематический принцип монтажа дымохода сэндвич

Но несмотря на это, сооружения из сэндвич труб надежны, что обеспечивается за счет применения при их изготовлении сразу нескольких современных материалов, которые способны наделить готовое изделие отличными изоляционными и прочностными свойствами.

Из чего же конкретно делают сэндвич трубы для дымохода?

• Во время их изготовления применяются 2 трубы, произведенные из высококачественного сплава стали. При этом диаметр внешнего изделия всегда значительно больше внутреннего.
• Такая разница необходима для прокладки между изделиями теплоизоляционной прослойки, состоящей обычно из негорючей базальтовой ваты.
• Наружная труба выполняет одновременно защитную и эстетическую функцию. Она предохраняет изделие от механического воздействия и, как следствие, повреждений. При этом она имеет привлекательный внешний вид.
• Внутренняя труба характеризуется стойкостью к высоким температурам, ведь через нее проходят горячие потоки воздуха.
• Теплоизоляционный материал, в свою очередь, призван компенсировать разницу температур, возникающую между обеими трубами.

Сэндвич-труба в разрезе

Утеплитель, смонтированный между трубами, может иметь разную толщину, которая зависит:

• от эксплуатационной температуры и ее колебаний;
• разницы в диаметре наружной и внутренней трубы;
• размеров отверстия в печи, с которым соединяется дымоход.

Что касается принципа сборки, то монтаж дымохода из сэндвич труб также неразрывно связан с особенностями конструкции. Поэтому для крепления сооружения своими руками, с ними следует ознакомиться.

Чтобы сделать сэндвич трубу для дымохода самостоятельно, необходимо учесть, что крепежные элементы могут скрепляться между собой при помощи двух типов соединения, позволяющих производить монтаж с использованием:

• концевых гофрированных элементов;
• раструбного соединения.

Первый вариант позволяет осуществить сборку достаточно быстро, но для его применения придется приобрести специальный герметик, который стоит недешево. Второй же тип соединения сложней в исполнении за счет присутствия необходимости тщательной подгонки составляющих. Однако если все сделать верно, то монтаж получится более герметичный.

А теперь рассмотрим технические свойства и характеристики сэндвич труб при помощи таблицы.

Таблица 1. Дымоходы из сэндвич труб: размеры и технические характеристики.

Материал изготовления	Внутренний слой сэндвич трубы в основном производят из оцинкованной стали, и об этом уже было сказано. А вот внешняя труба может быть выполнена также из меди, латуни, нержавеющей стали и некоторых других материалов. При этом от содержания легирующих составляющих, а также различных сплавов и толщины теплоизоляционного слоя зависит сфера применения трубы и цена
Оптимальная толщина утеплителя	25-60 мм
Срок службы	около 15-20 лет
Внутренний диаметр труб для дымоходов	Варьируется в промежутке от 115 до 300 мм
Толщина используемой при изготовлении стали	0,5-4 мм
Температурный режим	Сэндвич трубы выдерживают значительные колебания температур, при этом максимальное значение может достигать 90-95 градусов

Характеристики наиболее распространенных сэндвич труб среди потребителей

Устройство прохода круглой трубы через потолок бани с ППУ разного типа

Самый удобный вариант для того, чтобы выполнить устройство дымохода деревянной бани — готовый фабричный ППУ для дымохода с учетом диаметра трубы. До монтажа узла уделяют время подготовке поверхностей, контактирующих с древесной отделкой потолка, а также внутренней части поверхности короба, нуждающейся, требующей правильной теплоизоляции.

Когда необходимо выполнить монтаж ППУ заводского типа, перед началом работ его со всех сторон за исключением лицевой обкладывают теплоизолятором. Оптимальное решение — практичная и экологически безопасная базальтовая вата с повышенной стойкостью к высоким температурам. В составе такого теплоизолятора связующие, выдерживающие температуру до 1000 градусов. Дополнительным плюсом станет изоляция трубы фольгированной ватой для улучшения безопасности конструкции в ходе эксплуатации.

Как только потолочно проходной узел дымохода будет правильно и надежно изолирован, приступают к подготовке участка для монтажа:

1. Для этого выполняют разметку на поверхности потолка — в месте расположения дымовой трубы.
2. Контуры отверстия должны немного уступать параметрам лицевой панели узла для того, чтобы не возникло сложностей с фиксацией к обшивке саморезами.
3. По контурам вырезают отверстие, края изолируют тем же изолятором, что использовался для защиты проходного узла.
4. Чтобы повысить уровень безопасности, дополнительно используют листы из тонкого, но прочного металла.
5. В подготовленное отверстие монтируют потолочно-проходной узел для бани, при этом для удобства его изначально насаживают на трубу, после чего уже крепят конструкцию в полной сборке.

Готовый проход с трубой закрепляют саморезами, используя заранее подготовленные отверстия.

Как вывести: пожарные нормативы

Все особенности проходного узла в бане через потолок связаны с пожарной безопасностью. Печные газы и твердые частицы, образующиеся при сгорании топлива, имеют температуру в несколько сотен градусов (до 700). И этот раскаленный поток практически сразу (в случае с металлической печью, потому что у кирпичной бывают лабиринты, где тепло у печного газа отбирают стенки) попадает в дымоход, нагревая его и делая опасным для прилегающих конструкций.

Мы прочитали СНиП 41-01-2003, где говорится, в частности, об устройстве отопления, и выделили то, что касается нашего случая, то есть прохода дымохода через потолок в бане.

Во-первых, нужно соблюдать температурные ограничения. Большинство ставит у себя металлические трубы, так вот они, согласно нормативам, не должны нагреваться выше 500 градусов. Для асбоцементных ограничение в 300 градусов, но кто их сейчас ставит?

Во-вторых, СНиП так описывает пустое пространство, которое должно отделять трубу от горючих и негорючих материалов кровли:

• от бетонных и кирпичных труб до горючих материалов – не менее 130 мм;
• керамические трубы: если без изоляции – 250 мм, с изоляцией – 130 мм.

Несмотря на то, что использование стальных труб не запрещено, о том, на каком расстоянии от материала перекрытия можно вывести трубу в бане через потолок, там ничего не говорится. Да и речь идет о кровле, если вы заметили, то есть приходится экстраполировать имеющуюся информацию на потолочное перекрытие.

Металлическая труба на этапе установки. Фото СтройДом

Итак, минимум для изолированных труб (теплоизолятор с сопротивлением теплопередаче 0,3 м2∙°С/Вт) – 13 см, для неизолированных – 25 см.

Еще есть приложение К, которое каждый трактует по-своему, где говорится, что вместе с толщиной печи или трубы (последнее не написано явно) величина отступки равна 50 см до горючих материалов и 38 см – до отделанных штукатуркой толщиной 2,5 см или металлическим листом поверх картона из асбеста толщиной 8 мм. Из этого неявно вытекает, что речь идет о воздушном зазоре между нагретой и горючей поверхностями.

В СП 7.13130.2009 нашлось еще одно дополнение: что размер разделки должен быть на 7 см больше толщины потолка. При этом дается ссылка на уже упоминавшееся выше приложение, где говорится о 50 и 38 см.

НО! В некоторых случаях это рассматривается как указание на размеры отверстия в потолке.

Задачи узла

Этот элемент можно с уверенностью назвать одним из самых необходимых в доме, к пожарной безопасности специалисты советуют относиться серьезно.

Хочу разобрать все существующие виды приспособления, подготовительные моменты и монтаж, а также насколько важна правильная герметизация, разобравшись во всех моментах, каждый человек не совершит фатальных ошибок на любом из этапов.

Температура во время эксплуатации оборудования или печи на твердом топливе существенно повышается в проходе дымохода через кровлю, поэтому все составляющие перекрытия, находящиеся вблизи конструкции становятся подверженными этому фактору.

Есть возможность купить готовую продукцию или изготовить ее самостоятельно, но в первую очередь необходимо обращать внимание на такие моменты как:

1. Диаметр трубы.
2. Расположение печи.
3. Конструкцию потолочных перекрытий.
4. Наличие дымососа.

Специалисты советуют использовать в качестве теплоизоляции базальтовые рулоны, они достаточно практичны, а экран из фольги позволяет рассчитывать на высокую безопасность при повышении температуры.

Требования к дымоходам

Есть два основных требования к дымоходу:

1. Он должен эффективно работать, удаляя продукты сгорания быстро и полностью. Для этого рассчитывают диаметр и длину трубы для конкретной печи. Печь в бане имеет простое устройство с прямым выводом продуктов сгорания (в отличие от комнатной печи, где для максимальной теплоотдачи дымоход имеет извилистые проходы – колодцы). Неэффективный дымоотвод грозит накоплением угарного газа, что является смертельно опасным для человека.
2. Он должен быть безопасен. Все участки трубы изолируют от стен, потолка, кровли, в зависимости от того как монтируют дымоотведение. Требования пожарной безопасности включают в себя жесткие нормы по расстоянию от легко воспламеняющихся конструкций, соседних строений.

Дополнительные требования заключаются в качественной гидро и теплоизоляции трубы от перепадов температуры и воздействия внешней среды. Для соблюдения всех вышеизложенных требований к дымоходам разработаны нормы и правила монтажа, где указаны точные размеры и расстояния, которые соблюдают на этапе изготовления проекта дымоотвода.
