Типы и конструктивные особенности воздухосборников систем отопления

Сценарий 1: многоквартирный дом, нижний розлив

Схема с нижним розливом — наиболее типичное для домов современной постройки решение. И обратный, и подающий трубопровод находятся в подвале. Подключенные к розливам стояки соединяются попарно (подача с обраткой) перемычкой на верхнем этаже или на чердаке.

Нижний розлив: подача и обратка отопления проложены по подвалу.

Решение 1: запуск элеватора на сброс

Удаление воздуха из системы отопления проводится работниками ЖКХ еще на стадии запуска полностью или частично сброшенного контура.

Для этого он перепускается на сброс:

  1. Одна из домовых задвижек открывается, вторая остается закрытой;
  2. Перед закрытой задвижкой со стороны отопительного контура открывается соединенный с канализацией сбросник.

О выходе большей части воздуха свидетельствует равномерный, без воздушных пузырей, поток воды в сбросе.

Решение 2: воздушники

В верхней точке каждой пары стояков (в радиаторной пробке или на выведенной под потолок перемычке) в системах нижнего розлива всегда монтируется воздушник. Это не обязательно предназначенный специально для стравливания воздуха кран Маевского: его может успешно заменить шаровый кран, винтовой вентиль или водоразборный кран, установленный изливом вверх.

Воздушник вполне может выглядеть вот так.

Сброс воздуха из стояка выглядит так:

  1. Приоткройте кран (не более чем на один оборот). Вы должны услышать шипение выходящего воздуха;
  2. Подставьте под него любую широкую посуду. Таз или ведро избавят вас от необходимости вытирать лужу на полу;
  3. Дождитесь, пока воздух не сменится водой;
  4. Закройте кран. Стояк должен нагреться в течение 5-10 минут. Если этого не произошло, стравите воздух повторно: возможно, что начавшаяся было циркуляция выгнала в верхнюю точку участка контура новые пузыри воздуха.

Таинство стравливания воздуха.

Несколько важных моментов:

  • Никогда не выкручивайте винт в кране Маевского полностью. При давлении в 5-6 атмосфер и хлещущем из отверстия кипятке вкрутить ее обратно у вас нет ни малейших шансов. Последствием необдуманных действий станет затопление вашей квартиры и квартир под вами по стояку горячей и грязной водой;
  • Не выкручивайте сам воздушник под давлением. Даже на половину оборота: вы не знаете, в каком состоянии его резьба. Если спускной клапан на отопление неисправен, перед его ремонтом или заменой необходимо перекрыть оба парных стояка и убедиться в том, что вентиля на них держат воду;

Выкручивать воздушник можно только при сброшенных стояках.

Если вы живете на верхнем этаже, еще до начала отопительного сезона убедитесь, что вам есть чем открыть воздушник. Современные краны Маевского открываются своими руками или с помощью отвертки, а вот в домах старой постройки может понадобиться особый ключ;

Латунный воздушник образца 70-80 годов.

Решение 3: перепускание стояка на сброс

Основная проблема воздушников на нижнем розливе именно в том, что они расположены в квартире верхнего этажа. Что делать, если ее жильцов хронически нет дома?

Парные стояки можно попытаться перепустить из подвала.

Для этого:

  1. Обследуем стояки. После вентилей на них могут быть установлены сбросники или заглушки. В первом случае никаких трат не предстоит, во втором — нужно приобрести шаровый кран с резьбами «папа-мама» того же размера, что и у заглушек;

Идеально. Оба парных стояка укомплектованы сбросниками.

  1. Перекрываем вентиля на обоих стояках;
  2. Откручиваем заглушку на одном из них;
  1. Вкручиваем вместо заглушки шаровый кран, предварительно подмотав резьбу;
  2. Полностью открываем установленный сбросник;
  3. Открываем вентиль на втором стояке. После того, как напор воды выгонит весь воздух, закрываем сбросник и открываем второй стояк.

Тонкости есть и здесь:

Если все радиаторы расположены на подающем стояке, а обратный стояк холостой (без отопительных приборов) — ставьте сбросник именно на обратку. В этом случае весь воздух выйдет гарантированно. При наличии батарей на обоих парных стояках образовавшуюся воздушную пробку удается выгнать далеко не всегда;

Разводка с холостым стояком обратки.

  • Если вам не удалось перепустить стояки в одном направлении — переставьте сбросник на второй стояк и перегоните воду противоположную сторону;
  • Если на стояках установлены винтовые вентиля, избегайте тока воды через них в направлении, противоположном указанному стрелкой на корпусе. Попытка открыть вентиль с прижатым давлением к седлу клапаном чревата отрывом клапана от штока. Для устранения проблемы нередко приходится сбрасывать всю систему отопления дома.

Чем хороши насосные системы отопления

30 лет назад в частных домах было распространено так называемое паровое отопление, где использовался теплоноситель, циркулирующий по трубопроводам и батареям самотеком, а источником тепла служил газовый котел или дровяная печь. Насосы для перекачки воды применялись в только в сетях централизованного теплоснабжения. Когда появились более компактные агрегаты, то они перекочевали в частное домостроительство, поскольку давали следующие преимущества:

  1. Выросла скорость движения теплоносителя. Тепло, вырабатываемое котлом, стало быстрее доставляться к радиаторам и передаваться в помещения.
  2. Соответственно, процесс обогрева дома существенно ускорился.
  3. Чем выше скорость протока, тем больше пропускная способность трубы. Значит, то же количество теплоты можно доставить в комнаты по магистралям меньшего диаметра. Проще говоря, трубопроводы стали вдвое меньше благодаря принудительной циркуляции воды от насоса, что дешевле и практичнее.
  4. Магистрали теперь можно прокладывать с минимальным уклоном и делать сколь угодно сложные и протяженные схемы водяного отопления. Главное, — правильный подбор насосного агрегата по мощности и создаваемому давлению.
  5. Бытовой циркуляционный насос для отопления сделал возможным организацию теплых полов и более эффективных закрытых систем, работающих под давлением.
  6. Удалось убрать с глаз вездесущие трубы, проходящие по комнатам и не всегда гармонирующие с интерьером. Все чаще отопительные коммуникации прокладываются в стенах, под напольным покрытием и за подвесными (натяжными) потолками.

Примечание. Минимальный уклон 2—3 мм на 1 м трубопровода нужен для опорожнения сети в случае ремонта или обслуживания. Раньше его делали не менее 5 мм / 1 м. п.

У насосных систем есть и недостатки, куда без них. Это зависимость от электричества и его расход перекачивающим агрегатом в течение отопительного сезона. Поэтому при частых отключениях электроэнергии циркуляционный насос нужно устанавливать вместе с блоком бесперебойного питания либо подключать к электрогенератору. Второй недостаток не критичен, если правильно подобрать мощность аппарата, тогда и потребление электричества выйдет приемлемым.

Для справки. Ведущие производители отопительного оборудования, такие как Grundfos (Грундфос) или Wilo (Вило) разработали новые модели агрегатов, способные экономить электроэнергию. Например, если купить и поставить циркуляционный насос Alpfa2 от бренда Grundfos, то он будет автоматически менять производительность в зависимости от потребностей системы отопления. Правда, цена его стартует от 120 у. е.

Изделия нового поколения от Grundfos — модели Alpfa2 и Alpfa2L

Технические характеристики

Цена на автоматический воздухоотводчик системы отопления варьируется в зависимости от конструктивных особенностей и технических характеристик.

К основным параметрам устройства относятся:

  • предназначен для установки на максимально высоких участках контуров отопления;
  • может работать при температуре в пределах 100-120°С;
  • диаметр входного патрубка может варьироваться, в зависимости от параметров трубопроводов. Чаще всего используются изделия диаметром ½ и ¾ дюйма;
  • может подключаться прямо или под углом;
  • выпускной штуцер может находиться вверху или сбоку;
  • некоторые производители комплектуют воздухоотводчики отсечным клапаном (как правило, такие модели стоят дороже);
  • может работать как с обычной водой, так и устойчивыми к замерзанию теплоносителями, в составе которых имеется не более 50% гликоля;
  • поплавки изготавливаются из полипропилена и тефлона;
  • латунный воздухоотводчик рассчитан примерно на 30 лет эксплуатации (показатель также может варьироваться в зависимости от модели).

Принцип разделения теплоносителя и воздуха

Воздушные пузырьки, находящиеся в воде, не вступают с ней в реакцию, а создают механическую смесь, которая начинает распадаться на составляющие с того момента, как в потоке наступает замедление. Устройство, предназначенное для разделения, функционирует именно по данному принципу.

Вертикальный сепаратор

Для двухтрубной системы отопления рекомендуется применять вертикальный сепаратор. Устанавливают его в верхней точке основного стояка. Принцип действия основывается на гравитации: тепловой носитель, побуждаемый силой конвекции тепла либо работающим насосным агрегатом, начинает подниматься по стояку, расположенному вертикально. Дойдя до верхнего отрезка системы, вода замедляет свое движение до такой степени, что из нее начинают выделяться пузырьки воздуха.

Конструктивно вертикальный воздухосборник напоминает простую расширительную емкость. Для систем закрытого типа, не имеющих возможности сообщения с атмосферой, он считается дополнительным элементом к мембране, устанавливаемой, как правило, снизу, у котла. Его объем частично остается пустым, там и происходит накапливание воздуха. Верхние крышки герметичных баков имеют краны, через которые и осуществляется стравливание воздуха. Зачастую вместо таких кранов устанавливают спускные клапаны, работающие в автоматическом режиме.

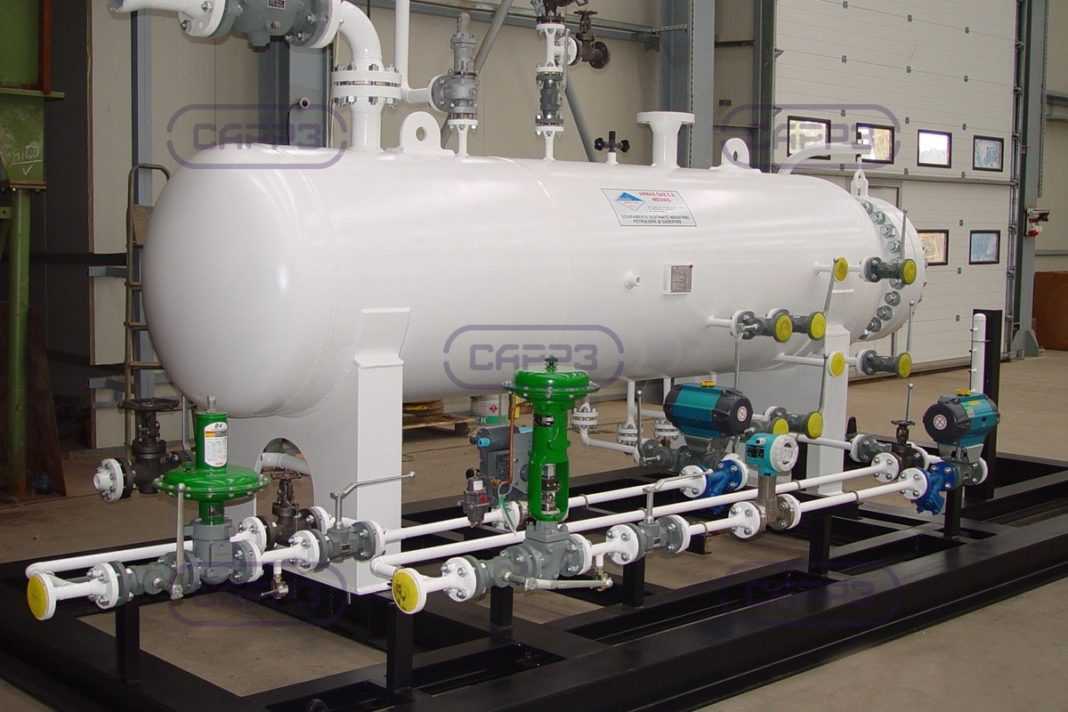

Горизонтальный сепаратор

В однотрубных системах, имеющих нижнюю разводку, следует монтировать сепараторы горизонтального типа. Принцип работы таких устройств основывается на гидродинамических законах: от изменения диаметра трубы в сторону увеличения скоростной режим потока уменьшается.

Основное отличие от вертикального типа состоит в том, что сепаратор полностью заполняется водой, и здесь проявляется его главный недостаток – воздушным массам нет места для скапливания. В самой верхней точке такого сепаратора имеется патрубок изогнутого типа, за что его часто называют «гусаком». Конец такого фигурного трубного элемента снабжен краном для спуска.

По своей сути все теплообменники представляют собой горизонтальные уловители пузырьков воздуха. Ход воды в них замедляется, и способствует этому не только увеличение объема, но и формы, придаваемые радиаторам, чтобы улучшить тепловую отдачу

Отсюда можно сделать вывод, что оснащение радиаторов кранами, через которые удаляется воздух, имеет немаловажное значение

Горизонтальный сепаратор

Если воздухосборник вертикальный размещают на самом верхнем участке системы отопления, то горизонтальный может быть вмонтирован в любой точке – до или после котла.

В случае, когда тепловой носитель перемещается под воздействием циркуляционного насоса, то сепаратор горизонтального типа рекомендуется устанавливать до котла. Силы агрегата для перекачки воды скорей всего окажется вполне достаточно, чтобы большую часть воздуха выдавить не только из магистральных труб, но и из радиаторов. Но здесь необходимо заметить, что водно-воздушная смесь для самого насоса может таить опасность.

Размещение

Воздухосборник может быть расположен несколькими способами. Небольшие установки часто оборудуют ресивером, который может быть вертикальным, горизонтальным или встроенным в корпус компрессора. Удобство первого типа заключается в экономии места: горизонтальный ресивер занимает больше пространства, поэтому часто не подходит для работы в тесном помещении.

Также воздухосборник можно устанавливать на улице с условием обязательной защиты от погодных условий. Существует определенный ряд правил размещения ресивера:

  • Высота над уровнем моря не должна превышать 1000 метров (несоблюдение этого требования может привести к нарушению рабочего давления аппарата).
  • Диапазон температур внешней среды должен быть в пределах от -20 до +40 градусов Цельсия.
  • Влажность воздуха — не более 80%.

Поскольку часто бывает трудно и даже невозможно соблюдать последние 2 условия, так как они касаются погодных явлений, наиболее оптимально устанавливать воздухосборники в специально отведенном помещении. Это относится и к стационарным компрессорам.

Помещение должно быть закрытым, чистым, неотапливаемым и вентилируемым. Желательно выбирать такое место, где не будет скопления людей, и будет достаточно места для проведения технического осмотра и обслуживания оборудования

Важно также отметить, что ресивер устанавливают на фундамент на специальные резиновые подкладки для амортизации, поэтому пол должен быть бетонным

Принцип отделения газообразной массы от теплоносителя

Сепаратор вертикальной конструкции для домашней системы отопления

Воздух растворен в воде, когда она имеет низкую температуру. По мере прогрева контура кислород начинает выделяться, объединяясь в пузырьки. Они находятся в потоке теплоносителя и занимают верхнее пространство благодаря более легкой массе. В момент перехода с тонкой трубы в толстую скорость жидкости падает, давая пузырькам возможность прижаться к верхней стенке канала. На этом принципе и происходит отделение вещества.

Сепаратор вертикальной конструкции

По виду этот цилиндр напоминает расширительный бачок. Применяют такой сепаратор в двухтрубной системе, где имеется вертикальный стояк. В самой верхней точке трубы с минимальной скоростью движения теплоносителя устанавливают это проточное устройство. Вход и выход идет с нижнего торца, там же имеется трубка с резьбой под спускник. Сепаратор оборудуют спускным краном или автоматическим сбрасывателем газов.

Сепаратор горизонтальной конструкции

Горизонтальный агрегат чаще применяют для однотрубных контуров. Врезают его последовательно радиаторам до или после котла. Этот цилиндр имеет диаметр больше, чем у подводящей трубы. Благодаря его размерам жидкость замедляет движение. В верхней части элемента также устанавливают воздухоотводчик ручного или автоматического действия, вход и выход находятся по обоим торцам цилиндра

Для такого механизма не важно, чтобы его расположение было в верхней точке

Клапан автоматического действия

Автоматический клапан для радиаторов

Механизм имеет небольшую внутреннюю емкость, в которой находится поплавок, рычаг и ниппельный клапан. Все эти элементы соединены между собой. При наличии воды в камере поплавок поднят вверх и рычагом удерживает ниппельный клапан в закрытом состоянии. Как только газы попадают внутрь через соединительный патрубок, поплавок опускается и под своим весом тянет рычаг вниз – клапан стравливает воздух.

Ручной кран Маевского

Этот элемент помогает выпустить воздух из батареи. Его устанавливают в основном в верхней точке радиаторов. Сброс происходит при откручивании игольчатого клапана. Пользоваться прибором нужно каждый раз после перезапуска системы, либо когда конвектор по каким-то причинам холодный.

Краны водоразборные

Обычные вентили шарового типа иногда применяют для спускания воздуха. Они удобны в обращении, надежны, но нужно быть аккуратным при открывании такого крана – большой диаметр проходного канала способствует быстрому стравливанию и такому же быстрому выплескиванию горячей воды под давлением.

Конструктивные особенности и функциональность воздухосборников

По форме воздухосборники — это емкости с:

  • Плоскими днищами;
  • Эллиптическими приваренными днищами.

Верхнее днище делают глухим, к нижнему днищу привариваются трубки для подачи и вывода теплоносителя и трубка для вывода воздуха. Видео демонстрирует все особенности конструкций.

Цена воздухосборников может варьироваться в разных пределах.

Воздухосборники по конструкции и способу размещения могут быть:

  • вертикальные;
  • горизонтальные;

по способу выпуска воздуха:

  • ручным;
  • автоматическим.

Вертикальный воздухосборник с ручным способом выпуска воздуха

Горизонтальный воздухосборник с ручным выпуском воздуха

Воздухосборники вертикальной и горизонтальной конструкции отличаются по месту монтажа на трубопроводе. Горизонтальный воздухосборник крепится в самой высокой горизонтальной точке трубопровода, а вертикальный – в самой высокой вертикальной точке трубопровода.

Вертикальный воздухосборник занимает меньшую площадь и более удобен для персонала. Горизонтальный ресивер (воздухосборник) удобен в контроле параметров и обслуживании манометров и другого размещенного на нем оборудования.

Системы воздухоотвода в воздухосборниках

Вертикальный воздухосборник с автоматическим выпуском воздуха

Горизонтальный воздухосборник с автоматическим выпуском воздуха

Воздухосборники с автоматическим воздухоотводом удобнее в использовании, при их эксплуатации не возникает необходимость в регулярном обслуживании воздухосборника. В таких воздухосборниках монтируется выпускной клапан и используется внутреннее гидростатическое давление для управления.

Автоматический выпуск основан на том, что находящийся в воздухосборнике воздух понижает уровень поплавка в поплавковой камере и в рассчитанный момент воздух выходит через отверстие, открываемое выпускным клапаном. Затем клапан вновь закрывается под напором теплоносителя.

При ручном выпуске воздуха в соответствии с рассчитанным графиком проводится открытие вентиля и выпускается воздух по всему участку системы отопления одно- или двухэтажного дома.

Проточные и непроточные воздухосборники

Воздухосборники могут быть:

  • Проточные. Проточный воздухосборник вмонтирован в трубопровод, непроточный смонтирован с трубопроводом отдельным отводом и выведен отдельно.
    В непроточных воздухосборниках пузырьки воздуха могут проплыть мимо ответвления в воздухосборник.
    Преимущество горизонтальных проточных воздухосборников в том, что движение воды выгоняет воздух в верхнюю часть емкости непроизвольно.
    В проточных горизонтальных воздухосборниках вода никогда не замерзает, что позволяет устанавливать такие конструкции в не отапливаемых помещениях.
    Размеры проточного воздухосборника значительно больше магистрального трубопровода, что позволяет воздуху концентрироваться в верхней части конструкции.
  • Непроточные. Все воздухосборники рассчитаны на давление в системе 0,6 МПа и 1,2 МПа и рабочие температуры теплоносителя до 150о C.
    На воздухосборниках установлены предохранительные клапаны для аварийного выпуска воздуха.

Кроме раздельных воздухосборников, практикуется централизованное удаление воздуха с помощью воздушного трубопровода. В таких системах для удаления воздуха проектируется воздушная петля и в ней монтируется вертикальный воздухосборник с автоматическим выпуском воздуха в расширительный бак (см. также расчет расширительного бака для отопления).

Для чего нужен воздухоотводчик в системе отопления?

Автоматический воздухоотводчик в системах отопления представляет собой устройство, которое помогает избавиться от излишнего воздуха. Как правило, его изготавливают из бронзы или нержавейки.

Это устройство помогает избавиться от излишнего воздуха

Из чего состоит устройство

Автоматический воздухоотводчик состоит из корпуса с присоединительным размером, который составляет не более 15-16 мм. Данное устройство можно с легкостью прикрутить на радиатор в необходимом месте общей системы отопления помещения. Еще воздухоотводчик можно вкрутить вместе с отсекающим клапаном.

Отсекающий автоматический клапан вкручивается непосредственно на радиатор в систему отопления, а сверху на него монтируется сам воздухоотводчик, который в результате должен нажать на специальный пластмассовый флажок и открыть доступ ко всей системе отопления.

Автоматический клапан нужен для того, чтобы вы без проблем смогли демонтировать либо заменить воздухоотводчик в случае поломки. При откручивании воздухоотвода флажок поднимается вверх. Внутренняя пружина отсекает место, где произошла утечка. Если вы прикрутите новый воздухоотводчик – клапан снова откроется и заработает вся система.

Строение автоматического воздухоотводчика

Давайте взглянем на схему и разберемся с принципом работы автоматических воздухоотводчиков. Теплоноситель установлен непосредственно в полость, в которой находится пластмассовый поплавок. Он за счет специального флажка создает давление на подпружиненном штоке. В результате открывается доступ к внешней среде.

По этой схеме воздух и выходит из системы отопления. В случае, если вода заполнит всю полость, поплавок начнет давить на шток и закроет отверстие, а вместе с тем и доступ воздуха. Данный принцип работы применим абсолютно ко всем воздухоотводам.

Неисправности воздухоотводчиков

Отопление зависит от качества всех элементов. Если теплоноситель некачественный — начинается закоксовываться игла. В результате на ней образуются вещества, которые в воде диссоциируют на катионы металлов и анионы кислотных остатков. Из-за солей игла не закрывается до конца и начинает протекать.

В таком случае желательно открутить крышку и тщательно зачистить иглу от загрязнений. Не забудьте убрать грязь с кулисных механизмов. После зачистки всех элементов воздухоотводчика, как правило, утечка прекращается.

Еще одна проблема, которая часто встречается у воздухоотводчиков – это разрушения уплотнительных колец под крышкой. При такой поломке заметно подтекание теплоносителя. Если вы заметили, что уплотнительные кольца пришли в негодность – лучше замените их или намотайте ФУМ ленту на резьбу устройства.

Если уплотнительные кольца пришли в негодность, можно намотать ФУМ ленту на резьбу устройства

Виды автовоздухоотводов

Все воздухоотводы принято делить на несколько групп:

Последние удобно применять в случае, если ваше отопление (вся система) изготовлена не рационально, и вы замечаете, что в ней часто скапливается воздух.

В последнее время большой популярностью пользуется кран Маевского, хотя данные устройства не автоматические. Кран Маевского принято устанавливать непосредственно на радиатор. Таким краном очень удобно спускать лишний воздух – достаточно просто приоткрыть с помощью отвертки винт.

Не забывайте о том, что для эффективного удаления воздуха, при монтаже радиатора нужно делать определенный уклон. Его необходимо сделать таким образом, чтобы часть с краном Маевского была немного выше.

В заключение отметим, что без воздухоотводчиков сложно обеспечить качественное отопление. Не забывайте, что установка данных устройств – сложный процесс. Их необходимо монтировать на самых высоких точках в системе обогрева.

Это связано с тем, что скопление воздуха и образование воздушных пробок вероятнее всего именно там. Также не забывайте, что ниппель должен смотреть строго вверх, иначе поплавок воздухоотводчика не будет правильно работать и отопление «сойдет на нет».

Воздухосборник системы отопления

Для нормальной работы системы отопления из нее необходимо удалять воздух, попадающий в систему с водой, в которой он растворен. Оборудование воздушных (газовых) скоплений может нарушить процесс нормальной циркуляции теплоносителя. Появление воздушных пробок в трубопроводах и отопительных приборах способно вызвать даже разрыв струи и полное прекращение циркуляции. Этот процесс может сопровождаться появлением характерного шума и, кроме того, приводить к усилению коррозии стали.

Удаление газовых скоплений – задача, подлежащая разрешению уже на стадии проектирования системы отопления. Воздух в систему может попадать различными путями: частично он остается в свободном состоянии при заполнении водой; в результате подсоса воздуха в процессе эксплуатации неправильно спроектированной системы отопления; вносится с подпиточной водой в поглощенном виде. Холодная водопроводная вода содержит свыше 30 т воздуха в 1 т воды. Повышение температуры воды приводит к значительному уменьшению содержания в ней растворенных газов, а в тех местах, где горячая вода находится под давлением близким к атмосферному, в свободное состояние переходит дополнительное количество адсорбированного в ней газа. Нужно отметить и такой факт, что растворенный в воде воздух более опасен в коррозионном отношении для стальных труб, чем атмосферный, так как содержание кислорода в нем больше по объему на 10-12 %. Кроме того, еще одной причиной «загазованности» отопительных систем становится коррозия. Так при окислении 1 см3 железа может выделиться до 1 л водорода.

В системах отопления с насосной циркуляцией и верхней разводкой воздух выпускают через воздухосборники, устанавливаемые на наиболее удаленных стояках. Подающую магистраль прокладывают с подъемом к удаленному стояку, благодаря чему направление движения воды и воздуха совпадают, и воздух полностью удаляется. При нижней разводке воздух выпускают через воздушную линию группы стояков и обычный проточный воздухосборник.

Воздухосборники устанавливаются в высших точках сборных воздушных трубопроводов и оборудуют автоматическими воздухоотводчиками (рис.1,3) или воздушными кранами с ручным обслуживанием (рис.2,4).

Проточный воздухосборник обеспечивает наиболее полное удаление воздуха из систем. Диаметр воздухосборника значительно больше диаметра магистральных труб; это приводит к резкому уменьшению скорости движения воды, что является обязательным условием для удаления воздуха. Воздухосборники устанавливаются в таких местах, где их можно обслуживать. Чтобы выпускать воздух из воздухосборника, нужно периодически открывать кран в воздухоотводящей трубе, что усложняет его обслуживание. При установке автоматического воздухоотводчика все значительно упрощается.

Внутренний объем воздухоотводчика спроектирован так, что при отсутствии воздуха поплавок держит выпускной клапан закрытым, но по мере накопления воздуха в поплавковой камере он опускается, открывая выпускной клапан. После удаления воздуха поплавок вновь поднимается, воздействуя на рычаг, закрывающий выпускной клапан. Устанавливать автоматические воздухоотводчики необходимо в высших точках стояков отопительных систем в строго вертикальном положении. Для предотвращения затопления рекомендуется установка специального обратного отсечного клапана, в который вкручивается воздухоотводчик. В полностью вкрученном состоянии для прохода воздуха преград нет. Если автоматический воздухоотводчик выкрутить, например, для прочистки или ремонта, проход обратным отсечным клапаном автоматически перекроется.

Рис. 1 Проточный горизонтальный воздухосборник с автоматическим воздухоотводчиком

Рис. 2 Проточный горизонтальный воздухосборник с ручным обслуживанием

Рис. 3 Вертикальный воздухосборник с автоматическим воздухоотводчиком

Рис. 4 Вертикальный воздухосборник с ручным обслуживанием

  1. Воздухосборник
  2. Магистральный трубопровод
  3. Обратный (отсечной) клапан
  4. Автоматический воздухоотводчик
  5. Кран для спуска воздуха

Горизонтальные воздухосборники устанавливаются в высших точках систем на горизонтальных участках с условным диаметром от 15 до 100 мм, а вертикальные в высших точках вертикальных магистральных (главных) стояков с условным диаметром от 40 до 150 мм. Воздухосборники могут выполняться с эллиптическими днищами при рабочем давлении до 1,2 МПа (12 кгс/см2) и плоскими – при 0,6 МПа(6кгс/см2) и до 1,2 МПа (12кгс/см2). Воздухосборники с эллиптическими днищами испытываются пробным давлением 1,8 МПа, а с плоскими 0,9 и 1,8 МПа.

Особенности удаления воздуха из систем отопления

Важный момент в «развоздушивании» системы – точное определение места, где скопился воздух. Исходя из этого, применяют тот или иной способ для его удаления.

В отопительных системах различных типов воздух способен скапливаться в двух местах – радиаторах и трубах. Пробки в трубах, как правило, создаются в удаленных стояках, где разница давлений подаваемого теплового носителя и поступающего обратно минимальна. В радиаторе воздух может собраться в верхней угловой части, расположенной напротив точки подсоединения подачи.

Перед тем, как приступить к работе, необходимо удостовериться, что все краны стояков и радиаторов находятся в открытом состоянии. В том случае, если стояк, расположенный у радиатора, имеет перемычку, соединяющую подачу и обратку минуя радиатор, то для начала требуется проверить именно это место. В том случае, если радиатор холодный, а перемычка нагрета, то воздух скопился в радиаторе. А вот когда перемычка холодит руку, можно уверенно констатировать, что перестал функционировать весь стояк.

Когда такая перемычка отсутствует, необходимо сравнить температуру носителя на подаче и обратке. Когда оба значения одинаковы, то проблему можно искать с одинаковым успехом не только в стояке, но и в радиаторе. В подобной ситуации в первую очередь необходимо выполнить спуск воздуха с радиатора.

В том случае, когда подаваемая вода оказалась теплее, скопившийся воздух необходимо искать именно в радиаторе. Он будет причиной отказа всего стояка.

Из всех элементов системы отопления чаще всего воздух собирается именно в радиаторах. Как правило, спустив из них воздух, можно вернуть работоспособность всей отопительной сети.

Воздух из радиаторов удаляется двумя методами:

  • через клапан либо отводчик;
  • посредством перезапуска всей отопительной системы.

Если на верхней пробке радиатора имеется клапан, то удаление воздуха вполне можно выполнить самостоятельно. Для спуска следует взять ключ, который продается в комплекте с клапаном, и открыть ниппель. При наличии воздуха раздастся характерное шипение. Необходимо предусмотрительно приготовить тару, в которую польется вода.

Как только весь воздух выйдет, шипение прекратится, остается дождаться, когда из ниппеля покажется вода. При установке постоянного напора ниппель разрешается перекрывать – воздух удален полностью.

При отсутствии воздушных отводчиков отопительная система перезапускается.

Нюансы установки воздухосборника

Установка воздухосборников в системе отопления, подразумевает соблюдение определенных особенностей. Если разговор ведется про открытую систему, воздух выходит через расширительную емкость. В отопительной системе с принудительным циркулированием удаление должно осуществляться следующими методами:

  • трубы с тепловым носителем укладывают таким образом, чтобы обеспечить движение от основного стояка к удаленным. При этом жидкость и воздушные пузырьки должны перемещаться в одном направлении;
  • воздушные отводчики монтируются в наиболее высоких точках отопительных систем;
  • установку воздухоотводчиков необходимо выполнять в тех местах, где наиболее вероятно скопление газов. Лучше это делать для каждого прибора, особенно, если изготовлен он из алюминиевого материала.

Чтобы система отопления работала с хорошим эффектом, необходимо предусматривать способы удаления скоплений воздуха. Эта мера позволит улучшить работу системы, теплообмен, эксплуатационные сроки.
