Сетка для камней для банной печи своими руками

Ограничения в использовании металла для сетчатого каркаса

Для изготовления сетчатого контейнера нельзя использовать:

• Оцинкованную или окрашенную проволоку, покрытую ПВХ, полиэфирными смолами;
• Алюминиевые и бронзовые сетки из проволоки–путанки, используемые в промышленных дымоходах и выхлопных трубах в качестве сажеуловителей и искрогасителей;
• Нельзя изготавливать контейнеры из разнородных материалов, образующих гальванические пары, например, алюминий–сталь, медь-алюминий.

Предлагаем ознакомиться Керамзитобетонные блоки своими руками в домашних условиях

Такая сетка на трубу для камней из цветных металлов быстро корродирует во влажной атмосфере парилки и нередко рассыпается просто на глазах.

Для средней по размеру банной печи потребуется сетка, вмещающая до 20 л каменной засыпки. Так как камни, используемые в засыпке, достаточно крупного размера, после укладки материала в сеточную корзину обязательно возникнет дисбаланс, отклоняющий контейнер в сторону от дымохода.

Поэтому в конструкции должно быть, как минимум, два хомута, фиксирующих сетку на дымоходе. Если на засыпку идет мелкий камень, то и сетка должна быть с ячейкой не менее 10 мм. Более мелкий наполнитель использовать небезопасно, материал дает очень мощный выход пара, иногда образовавшиеся осколки и отсев высыпаются через сетку на пол парилки.

Печь для бани с теплообменником для воды

С помощью такой банной печи можно не только нагреть воду для душа, но и обогреть ближайшие помещения. Если установить бак, вода в котором будет нагреваться с помощью теплообменника, то в бане появится и душ.

Если же в предбаннике установить отопительные радиаторы, подсоединенные к теплообменнику, то получится водяная система отопления.

Чтобы сделать правильный выбор, необходимо знать, какие особенности имеют печи для бани с включенными в их конструкцию теплообменниками

Также важно правильно подобрать конструкцию печи с теплообменником и ее необходимую мощность

Существуют два вида печей с теплообменниками, используемых в банях:

• встроенная емкость, снабженная двумя патрубками. С помощью патрубков емкость соединяется с резервуаром, наполненным водой;
• внешняя емкость, размещенная на дымоходе печи. Обычно эта емкость и является резервуаром, в котором греется вода для мытья.

Тем, кто изготавливает печь для бани самостоятельно, следует знать, что мощность теплообменника зависит от площади его поверхности с 1 кв. метра площади выход мощности составит около 9 кВт.

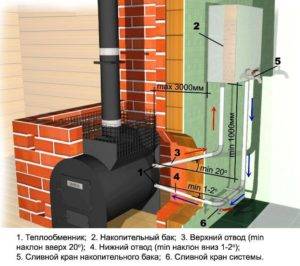

Теплообменник встроенного типа

В нижней и верхней части теплообменника должны быть вварены штуцеры, через которые устройство нагрева воды подключается к выносному баку.

При работе печи теплая вода из теплообменника поднимается вверх в выносной бак. Одновременно по нижней трубе в бачок теплообменника из выносного бака поступает холодная вода. Согласно законам физики, постепенно весь объем воды, находящейся в выносном баке, нагревается.

Такой вариант удобен тем, что имеется возможность установить выносной бак в соседнем помещении, но при условии, что общая длина соединительных труб будет не более 3 метров. Их диаметр должен быть не менее 3/4 дюйма.

Для лучшей циркуляции воды трубы, ведущие к выносному баку, должны иметь небольшой уклон (до 5 градусов). Для улучшения циркуляции воды в систему можно добавить электрический насос.

Важно: для уплотнения резьбовых соединений в печи для бани с теплообменником требуется материал, способный выдерживать воздействие высокой температуры. Основным недостатком встроенного теплообменника является уменьшение количества тепла, используемого на обогрев помещения. По этой причине мощность теплообменника должна быть не более 10 процентов от общей мощности печи, установленной в бане

По этой причине мощность теплообменника должна быть не более 10 процентов от общей мощности печи, установленной в бане

Основным недостатком встроенного теплообменника является уменьшение количества тепла, используемого на обогрев помещения. По этой причине мощность теплообменника должна быть не более 10 процентов от общей мощности печи, установленной в бане.

Необходимо также выбирать оптимальный размер бака. Если его объем будет слишком маленький, то вода в нем будет быстро закипать, а емкость большого размера будет долго нагреваться.

Внешний теплообменник

Внешний теплообменник значительно сокращает теплопотери печи, что экономит расход топлива. Конструкция теплообменника монтируется на трубе дымохода, тем самым напоминая устройство самовара.

Изготавливают внешние теплообменники любой формы, но в каждом из них вставлен металлический патрубок, проходящий сквозь крышку и днище устройства. Этот патрубок, имеющий диаметр чуть более трубы дымохода, выходящего из печи, надевается на него, выходящие из топки горячие газы проходя сквозь дымоход и как следствие сквозь патрубок теплообменника, отдают свое тепло воде, находящейся внутри теплообменника.

Достоинством такой конструкции является возможность установки теплообменника большого размера, но при этом не отбирающего мощность у печи. Вода в нем сохраняет тепло, даже когда печь уже не топится.

Среди недостатков отмечают трудность контроля оставшегося в теплообменнике количества воды. Однако с этим недостатком научились успешно бороться. Для этой цели к теплообменнику подсоединяют выносной бак, куда монтируют водомерное стекло.

Важно: местам стыковки теплообменника с дымоходом необходимо обеспечить герметичность. Для этого используют термостойкий герметик или раствор из глины, извести и песка

Цементный раствор использовать нельзя, так как он не выдерживает воздействия температуры

Цементный раствор использовать нельзя, так как он не выдерживает воздействия температуры.

Критерии выбора и цены

Особых рекомендаций в этом вопросе нет. Все зависит от возможностей и желания владельцев бани

Но на некоторые особенности следует обратить пристальное внимание:

Толщина деталей сетки

Обратите внимание на толщину деталей. Если в ажурную, пусть и красивую конструкцию полностью уложить камни, при высокой температуре нагрева и под большим весом, сетка может деформироваться и потерять привлекательный внешний вид;
Материал из, которого изготовлена сетка

Для таких конструкций лучше использовать жаропрочную, легированную сталь или нержавейку. Если используется черная сталь, поверхности должны окрашиваться краской, способной выдерживать высокие температуры и быть прочной под воздействием камней при их укладке и обслуживании;
Производителя и цены. В магазинах можно найти сетки непонятных производителей и по 700 рублей, но такая конструкция не сможет служить долго и надежно, достаточно посмотреть на покрытие деталей и их толщину. Не стоит гнаться за дешевизной, лучше выбирать по соотношению цены и качества. Нормальные сетки достаточного объема будут стоить минимум 1500 рублей и выше.

Если вы обладаете небольшими навыками выполнения электросварочных и слесарных работ лучше изготовить надежную сетку для каменки своими руками.

Способ укладки камней

Сетка для печи каменки должна заполняться в определенной последовательности. Подготовив камни, их потребуется рассортировать по размеру. Аккуратно укладываем в нижний ряд крупные камни и постепенно заполняем сетку, уменьшая с каждый рядом размер камней. Такая укладка обеспечит равномерный нагрев камня, независимо от удаленности рядов от разогретых стенок печи.

Пример укладки камней

Теперь остается зажечь первую закладку дров в печи и открыть все двери, окна и шиберную заслонку. Камни при пробном запуске выгорая выделяют большое количество дыма, поэтому необходимо обеспечив достаточную вентиляцию, не находится самим в парной. После прожарки камней, можно протопив баню, отправляться в парную и наслаждаться ароматным паром, выплеснув на раскаленные камни в сетке несколько ковшиков с отваром луговых трав.

Выбор камней и их укладка

Камни необходимо подобрать из пород диабаза, талькохлорита или малинового кварцита. Они не только имеют красивый внешний вид, но еще и долговечность. Многие для каменки выбирают речную гальку. В этом случае нужно учесть, что она должна быть определенного размера. А перед укладкой обязательно нужно вымыть все камни.

Процесс укладки камней можно назвать забрасыванием. Нужно взять четыре больших камня одинакового размера и положить их в четыре разные стороны вокруг трубы. Это позволит сделать изделие равноудаленным. Затем остальные камни можно забрасывать сверху на эти.

Со временем из-за воздействия температуры сетка может деформироваться, а камни в ней проседать. Чтобы это не случилось нужно выбирать калиброванный камень или, другими словами, чтобы он был равен по размеру ширине между трубой и изделием. Также лучше выбирать круглый камень. Таким образом, он сможет сформировать ровный слой вокруг трубы. Мелкие же камни помогут закрыть пространство между большими камнями.

На первый взгляд, каменка, сделанная своими руками, может получиться невзрачной, но не стоит обращать на это внимание, ведь главное, не красота, а польза. Со временем можно ее преобразить и она прослужит долгие годы

Использовать сетку-каменку можно для любой печи, но только не из кирпича, потому что она имеет меньшую инерционность. Благодаря сетке на трубу из аккуратно уложенных камней в бане создастся другая атмосфера, она защит печь и воздух в парилке, а также здоровье человека. Печь в бане приобретает оригинальный вид, и времяпровождение будет приятным и долгим, а окружающие смогут оценить ваш труд по достоинству.

Ограничения в использовании металла для сетчатого каркаса

Для изготовления сетчатого контейнера нельзя использовать:

• Оцинкованную или окрашенную проволоку, покрытую ПВХ, полиэфирными смолами;
• Алюминиевые и бронзовые сетки из проволоки–путанки, используемые в промышленных дымоходах и выхлопных трубах в качестве сажеуловителей и искрогасителей;
• Нельзя изготавливать контейнеры из разнородных материалов, образующих гальванические пары, например, алюминий–сталь, медь-алюминий.

Такая сетка на трубу для камней из цветных металлов быстро корродирует во влажной атмосфере парилки и нередко рассыпается просто на глазах.

Для средней по размеру банной печи потребуется сетка, вмещающая до 20 л каменной засыпки. Так как камни, используемые в засыпке, достаточно крупного размера, после укладки материала в сеточную корзину обязательно возникнет дисбаланс, отклоняющий контейнер в сторону от дымохода.

Поэтому в конструкции должно быть, как минимум, два хомута, фиксирующих сетку на дымоходе. Если на засыпку идет мелкий камень, то и сетка должна быть с ячейкой не менее 10 мм. Более мелкий наполнитель использовать небезопасно, материал дает очень мощный выход пара, иногда образовавшиеся осколки и отсев высыпаются через сетку на пол парилки.

Виды трубных печей

По устройству, форме топки они бывают горизонтальными и вертикальными. Отличия, преимущества, применение каждого из типов опишем подробнее.

Горизонтальная

Это банная печь продолговатой формы с углубленной топкой, которая идет горизонтально, что позволяет сразу загружать большой объем дров и быстро прогревать парилку. А при условии выноса части топки в предбанник, еще и эту комнату. Ее удобно использовать в комплекте с подвесным баком для воды. Большая длины топки греет одновременно и большее количество камней, за счет чего в парной улучшается конвекция теплого воздуха.

Готовая конструкция отличается сложным процессом сборки, но получается прочной, с высокими показателями теплоотдачи.

Основное преимущество горизонтального типа ‒ равномерный прогрев всех уголков помещения, чем вертикальная печка похвастаться не может.

Вертикальная

Этот вид ‒ экономичный вариант для небольшой бани. По виду очень схожа со стандартной буржуйкой. Такую печку ставят не только в баню, но и в гараж, летнюю кухню. Она не занимает много места. Загрузка дров выполняется вертикально. Вся конструкция печи располагается в парилке, что вызывает неудобства при растопке и чистке зольника.

Диаметр вертикальной печи равен диаметру используемой для ее изготовления трубы. Сразу под каменкой идут колосники, сверху каменки ‒ площадка под закладку камней, возможно присоединение бака для нагрева воды. Такая самоделку изготовить гораздо проще, чем горизонтальную, и займет это меньше времени.

Минус вертикального типа ‒ хороший прогрев стен помещения, а вот пол и воздух вверху парной прогреваются плохо.

Но этот недостаток не касается оригинальной «ракетной печи». Конструкция с боевой ракетой не имеет ничего общего, кроме внешнего вида. Отличается высоким КПД, экономичным расходом дров и хорошей теплоотдачей. Бывает с открытой и закрытой топкой. Для бани предпочтительнее второй вариант.

Сетка на трубу для камней своими руками

Проще всего изготовить корзину для печного камня из обычной сварной сетки пергон. Тонкая, в 2,5 мм проволока легко сгибается в цилиндр любого диаметра. Размер ячейки 40х40 мм.

Для контейнера диаметром в 300 мм потребуется отрезать полотно шириной 1200 мм и длиной 600 мм. Заготовку аккуратно сгибают на деревянной оправке и фиксируют с помощью мягкой обмоточной проволоки.

Такую сетку устанавливают на трубу дымохода и заполняют камнем всего один раз. После использования в течение нескольких месяцев проволока корзины перегорает, становится мягкой, после чего сетчатая оболочка быстро теряет первоначальную форму.

Если под рукой нет сеточного полотна с соответствующим размером ячейки, собрать корзину можно, уложив два-три слоя спиральной навивкой. Края оболочки обрезают и выравнивают по длине.

Чтобы придать дополнительную жесткость и прочность относительно мягкой оболочке из сетки, на края корзины одевают кольца, согнутые из тонких полосок нержавейки. Толщина металла обруча должна быть не менее 1,5 мм, ширина ленты составляет 35-40 мм.

Для крепления сетки для камней на трубе внутрь сетки устанавливают два разъемных стальных хомута на болтовом соединении. Диаметр нижнего хомута подбирают по диаметру выходного стакана дымохода, сечение срединного или верхнего определяют по вертикальному участку.

Кроме того, на срединный хомут нередко устанавливают дополнительную шпильку, с помощью которой трубу или сетку с камнями можно закрепить на стене парилки.

медные

Камины из цветного металла стоят дороже, чем чугунные или стальные. Но они позволяют привнести в интерьер теплые медные оттенки. Бронзовый камин менее склонен к коррозии и ржавчине. А пластичность материала позволяет изготавливать из него детали любой сложности и филигранности, что позволяет сделать камин настоящим произведением искусства.

По назначению металлические камины подразделяются на следующие группы:

устройства отопления. Это самая распространенная группа каминов, выполняющих лишь основную функцию – обогрев помещения;

печи-камины. Верхняя поверхность таких печей является варочной плитой. Таким образом можно даже на небольших каминах подогреть еду или, например, вскипятить чайник;

мангал. Оказывается, это тоже одна из разновидностей металлических каминов. Основная функция в таких конструкциях с открытым верхом – приготовление пищи на углях или дровах при слабом горении;

декоративные камины. Особого тепла они не дают, зато в металлических декоративных каминах можно наблюдать за игрой живого огня. Существуют очень компактные модели декоративных каминов, пригодные для установки в самых маленьких нишах.

Подведение газа к бане

Банные печи с газовыми форсунками стали технологическим прорывом для людей, проживающих далеко от лесных массивов. Учитывая низкую стоимость газового топлива по сравнению с дровами, затраты на обогрев горелкой становятся совсем ничтожными.

Любителям парилки можно не ограничивать себя и пользоваться такой баней каждый день. Только, конечно, если позволяет здоровье.

Бесперебойное снабжение банной печи газовым топливом можно обеспечить от:

• Магистральной сети, проложенной к загородному участку и подключенной к бане.
• Газовых баллонов, заправку которых требуется периодически производить.
• Газгольдера, установленного на участке стационарно или в мобильном варианте, пригодном для периодической заправки.

Самая затратная по времени будет процедура врезания в общую газовую систему города или сельского поселения. Она требует приобретения, установки и регистрации газовых счетчиков. Еще понадобится оформление разрешительной, технической и платежной документации.

Газопровод на участке с баней облегчает задачу снабжения топливом. Не составит огромного труда решение технических вопросов с подключением надежной газовой горелки

Подключение обычного газового баллона тоже потребует приглашения представителя газовой службы и подготовки технической документации. К резервуарам есть особые требования к размещению.

Изготовление своими руками

Для того, сделать сетку для банной печи самостоятельно, необходимо владеть навыками сварных и слесарных работ на начальном уровне. Расстраиваемая конструкция предназначена для крепления на дымоходной трубе печки. Высота изделия- 80 см, сторона квадрата основания- 30 см. Объем камней в такой сетке недостаточен для полноценного обеспечения парилки теплом и паром, она используется как дополнительное место для камней.

Конструкция печи в разрезе

Инструменты и материалы

В ходе изготовления понадобятся инструменты и оборудование:

• сварочный инвертор;
• угловая шлифмашина с диском для зачистки и для отрезания металла;
• наждачная бумага;
• электроды;
• ручной слесарный инструмент.

Из материалов понадобится:

1. Уголок 40*40 длиной 80 см- 4 шт., длиной 28 см- 8 шт.;
2. Пруток или арматура 12-14 мм длиной 79см- 12 шт., длиной 28 см- 4 шт.;
3. Жаростойкая эмаль, растворитель, кисть, ветошь.

Для сварки потребуется негорючая одежда, маска сварщика, прочная обувь и спилковые краги. Для зачистки и покраски- респиратор и защитные перчатки.

Расчеты

Большая горка камней, лежащая в каменке- вовсе не лучший вариант для прогрева и создания хорошего пара. Чем дальше расположен камень от стенки топки или дымохода, тем меньше он прогревается. Пар от него получится холодный, слишком сырой и тяжелый. После одной- двух поддач камень верхнего слоя остывает и вместо пара создает лишь сырость. Для того, чтобы как следует прогреть такую каменку, придется долго топить печь, при этом повышается и время ожидания пара, и расход дров.

Примерные размеры печи

Наилучшая теплопередача осуществляется в слое 10-15 см от источника нагрева. Такие камни хорошо прогреваются и запасают большое количество тепла. Они способны отдавать его несколько раз- т.е. можно поддавать столько, сколько хочется. Точный термодинамический расчет весьма сложен и требует инженерных знаний и навыков. Специалисты обычно применяют эмпирическое правило приблизительной оценки: на каждый квадратный метр площади парной потребуется объем сетки в 0,1 м3.

Инструкция по изготовлению

Качество конечного изделия будет напрямую зависеть от того, насколько тщательно будут проведены подготовительные работы. К ним относятся следующие операции:

• Раскрой заготовок. Из прутка и уголка нарезать заготовки в соответствии с заданными размерами.
• Зачистка от ржавчины и механических загрязнений зоны сварки.
• Обезжиривание зоны сварки.

Лучше будет зачистить все заготовки на подготовительном этапе – это позволит сэкономить время при подготовке к покраске.

Далее начинается сборка сетки:

• сварить короткие уголки в два квадрата; верхний собирается полками внутрь, а нижний – наружу;
• к углам нижнего квадрата прихватить вертикальные стойки (углом внутрь), их необходимо ориентировать строго вертикально, проверяя по угольнику; к верхним концам вертикальных стоек прихватить (в нескольких точках) верхний квадрат;
• разметить места крепления прутков по 4 с каждой стороны квадрата; прихватить прутки с внутренней стороны уголков;
• на половине высоты связать вертикальные стойки и прутки короткими заготовками, они будут играть роль ребер жесткости;
• убедиться в соответствии всех размеров и углов конструкции проектным значениям; проварить полностью все швы;
• зачистить шлак и окалину.

Для мест, к которым трудно подобраться угловой шлифмашиной, следует использовать напильники и наждачную бумагу.

После полной зачистки поверхностей изделия его необходимо обезжирить. Для этого подойдет уайт-спирит, бензин или другой органический растворитель. Теперь можно нанести слой жаростойкого грунта, а после его высыхания- слой ил два жаростойкой эмали.

Важно: Если дымоход уже установлен на печь и нет возможности его разобрать, сборку придется проводить прямо вокруг трубы дымохода. Заготовки в этом случае потребуется полностью зачистить до начала установки- потом к внутренней стороне будет не подобраться

Трубу на время работы нужно защитить от брызг расплавленного металла

Заготовки в этом случае потребуется полностью зачистить до начала установки- потом к внутренней стороне будет не подобраться. Трубу на время работы нужно защитить от брызг расплавленного металла.

Какую печь можно построить для бани?

По типу устройства выделяют две конструкции:

С закрытой каменкой — традиционный вариант, позволяющий долго сохранять тепло в парной. Камни располагаются внутри печи на решетке, обычно в несколько уровней, и нагреваются от воздействия пламени и горячего воздуха. Печь протапливается в течение четырех часов, после чего высокая температура в помещении сохраняется до двух суток.

Фото 1. Кирпичная банная печь с закрытой каменкой. Конструкции такого размера хватит, чтобы протопить все помещение.

С отрытой каменкой — камни засыпаются сверху и остаются открытыми. Устройство позволяет быстро прогреть помещение, но такая печь быстро остывает.

Наиболее распространена банная печь с закрытой каменкой. Ее сложное устройство и большие габариты позволяют качественно натопить помещение, а затем продолжительное время удерживать уровень тепла и обеспечивать образование пара.

Виды печей с закрытой каменкой

Для изготовления печей применяют следующие материалы:

1. Кирпич — традиционный вариант, обеспечивающий медленный равномерный прогрев стенок печи, а также длительную отдачу тепла. Устройства из этого материала имеют долгий срок службы, но их недостатки — довольно продолжительная и хлопотная растопка, сложное и дорогостоящее обслуживание и возведение.
2. Металл — для создания отопительных приборов чаще всего применяется нержавеющая сталь или чугун. Преимуществом таких устройств будет быстрый нагрев помещения, достижение высоких температур при меньшей влажности воздуха, недостаток приборов — быстрое остывание. Использовать металлические модели лучше в небольших помещениях.
3. Комбинированные — чаще всего этот вариант применяется в случае установки чугунной печи, которую закрывают экраном из кирпича для защиты от растрескивания при случайном попадании холодной воды. Кирпичная облицовка увеличивает продолжительность теплоотдачи.

Фото 2. Пример комбинированной конструкции: металлическая печка для безопасности обкладывается кирпичом со всех сторон.

По типу топлива печи делятся на следующие разновидности:

• Дровяные устройства. Позволяют добиться качественных параметров по степени прогрева помещения, количеству пара.
• Газовые приборы. Часто отличаются компактным размером, подходят для саун, где нет нужды в большом количестве пара.
• Электрические модели. Удобный, но дорогостоящий вариант, компактный и многофункциональный, часто устанавливается в квартире.

Размер кирпичных печей с закрытой каменкой довольно большой. Это обусловлено необходимостью увеличения продолжительности теплоотдачи. Металлические модели могут быть небольшими, но эффективными, особенно при двухкамерной конструкции длительного горения.

Самодельные котлы в баню: используемые материалы, основные принципы сооружения и монтажа

Материалы

Котлы для парилки в русскую баню изготавливаются с использованием следующих инструментов:

• сварочного аппарата;
• болгарки, с отрезным кругом, предназначенным для работы с металлом.

О том, как изготавливаются самодельные котлы для бани из трубы или бочки, поговорим немного позже. Для начала следует рассказать о наиболее распространенном варианте из листового металла. Помимо него понадобятся:

• небольшие отрезки арматуры и швеллеров – они нужны для изготовления внутренних перегородок;
• толстый лист металла (минимум 0,5 сантиметра) – он необходим для производства колосников;
• труба диаметром минимум 10 сантиметров;
• навесы для дверей топки и поддувала;
• краник для бака.

Сетка из облицовки

Не обязательно строить корзину из сеточного полотна, зачастую для изготовления контейнера используют любой, имеющийся под рукой материал. Главное, чтобы металл обладал стойкостью к раскаленному водяному пару и при этом был достаточно пластичным.

Например, идеальным материалом для изготовления контейнера на трубу можно считать металлическую сетку от радиатора или ограждение из перфорированного листа нержавейки. На печку мощностью 5-7 кВт потребуется небольшой лист перфорированной стали размером 60х100 см.

При желании перфорацию можно выполнить и самостоятельно, например, с помощью дрели сверлами разного диаметра. В этом случае сетка для камней смотрится более эффектно, чем сваренная из проволоки.

Заготовку плавно изгибают на деревянной оправке, таким образом, чтобы противоположные края листа ложились внахлест по линии шва.

Соединить стык можно углекислотной сваркой или заклепками, но перед этим потребуется выровнять и подрезать кромки шва. Внутри сетки для камня устанавливают монтажные хомуты, а донную часть закрывают перегородкой из цельного листа

Особенно важно заделывать нижнюю часть в том случае, если каменка предназначена для установки на печи из чугуна

Что выбрать, популярные модели

При выборе конкретной модели сетки для камней на дымоход необходимо учитывать два условия:

• Расположение печки в парилке бани;
• Высоту свободной части дымохода;
• Среднюю и максимальную производительность топки.

Например, если печка стоит у стены или в углу помещения, то оптимальным вариантом решетки для камней на трубу будет полузакрытая конструкция с глухой тыльной частью и щелевыми стенками, фото.

В том случае, если дымоход в парилке выводится через стену, потребуется горизонтальный вариант сетчатого контейнера.

Чаще всего для дымоходных труб нестандартной формы сетка для печки в баню изготавливается индивидуально, под заказ или своими руками. Кроме того, нужно будет предусмотреть дополнительное крепление, так как прочности дымохода будет явно недостаточно, чтобы удержать контейнер с камнями весом в 20-40 кг.

Для узкой и высокой парилки сетка для камней на дымоход выполняется вытянутой, как свеча. Такая конструкция более безопасна в тесном пространстве бани.

Насадки для камня изготавливают с перфорированными стенками, в виде прямоугольных и круглых контейнеров.

Иногда емкость для камня оформляют в виде фигурной конструкции с коваными прутьями. Для чугунных печей допускается установка сеток объемом не более 35 л, для стальных конструкций – не более 25 л.

Изготовление конструкции

Приспособление выгодно сделать самостоятельно, поскольку заводские изделия стоят в 2-3 раза дороже, чем труба дымохода. Для работы понадобятся следующие материалы:

• Лист нержавеющей стали или его остатки после изготовления теплового экрана в парной и места перед печной топкой.
• Сетка из нержавеющей проволоки с не слишком большими ячейками, которые смогли бы удерживать находящиеся внутри камни.
• Полоски из нержавеющей стали. Они придадут конструкции жесткость и сделают более красивой на вид.
• Затяжные алюминиевые заклепки. Ими полоски нержавейки крепятся к сетке методом насквозь.

На заметку! Нельзя изготавливать элементы печи и использовать в парилке изделия из оцинкованной сетки и железа. Под воздействием высокой температуры цинк выделяет в воздух ядовитые вещества.

Чтобы закрепить сетку, на дымоходе делают специальные «ушки», которые потом стягивают болтами. Благодаря такой конструкции, сетку для трубы в баню надевают уже после завершения монтажа печки.

Чем большую часть дымопровода вы закроете, тем лучше. От раскаленных частей канала уменьшится вредное излучение, микроклимат в парной станет мягче и, благодаря аккумуляции тепла, парилка долго останется теплой. Такое «одеяние» не дает стенкам канала, по которому отводится дым, перегреваться и время его службы увеличивается.

Такое изделие можно сделать самостоятельно

Камни подбираются из пород диабаза, малинового кварцита и талькохлорита. Они отличаются красотой и долговечностью, хотя, некоторые используют речную гальку. В данном случае подходит материал определенного размера, ведь пространство между трубой и сеткой должно составлять 3 см.

Это интересно: Баня из глиночурки: советы эксперта

Выбор формы

Многим покажется такой параметр несущественным. На самом деле конфигурация влияет на производительность оборудования и удобство при его использовании в процессе эксплуатации. Печной агрегат бывает:

• цилиндрическим;
• горизонтальным;
• фигурным;
• прямоугольным.

Последний вид наиболее распространенный и удобный в использовании. При такой конфигурации у печи есть угловые зоны, которые подвержены минимальному накалу. Именно поэтому многие считают, что в прямоугольной конструкции наилучшим образом сохраняется каркас печи.

Форма также влияет на равномерность нагревания как самой конструкции, так и отапливаемого помещения. При максимальном нагревании одного элемента оборудования происходит уменьшение разогрева другого. Это, в свою очередь, обеспечивает равномерность обогрева помещения, постоянный баланс тепловых потоков.

Правильный нагрев конструкции влияет на ее механическую устойчивость. Круглая или цилиндрическая печь характеризуется низкой степенью, поэтому для нее делают более плотные стенки. Прямоугольная печь считается устойчивой, так как у нее имеются холодные углы.

Установка и подключение теплообменника и бака в бане

• Найдите подходящее место для монтажа выносного резервуара. Если все детали конструкции располагаются в одном помещении, его чаще всего вешают на ближайшую к нагревательному агрегату стену, выше рекуператора на 200-300 мм.
• Закрепите дюбелями деревянные плашки – это те направляющие, на которые вы навесите бак. Это нужно, чтобы емкость не прикасалась своей горячей поверхностью к элементам интерьера.
• Укрепите сборку кронштейнами – для большей надежности.
• Оснастите выносной бак 4 патрубками, после чего, используя фитинги, два первых соедините с соответствующими у бака (для прямой и обратной подачи воды), третий закройте клапаном, к четвертому подключите душ (кран).
• Установите (в нижней точке) вентиль на реверсной линии – для слива воды.
• Подключите все элементы и проверьте систему на отсутствие протечек.

Что нужно знать об эксплуатации

Если вы ознакомились с инструкцией, купили теплообменник в баню, убедитесь, что выполняются следующие условия:

Крепежные соединения должны быть подвижными – это поможет минимизировать деформацию узлов рекуператора под влиянием высоких температур. Уплотнители обязаны быть изготовлены из термостойких материалов. Емкость выносного резервуара выбирается из такого расчета, чтобы он вмещал объем воды, нагреваемый за 2 часа

Важно, чтобы соблюдалась полная совместимость с отопительным агрегатом. Устройство должно потреблять не более 10% энергии, вырабатываемой печью

Безопасность при эксплуатации

Чтобы предупредить возникновение аварийных ситуаций, соблюдайте следующие меры предосторожности:

не крепите трубы непосредственно к стенам; следите, чтобы в баке всегда хватало воды, иначе быстро столкнетесь с проблемой накипи или даже с пожароопасной ситуацией; постоянно проверяйте работу аппарата и бейте тревогу при ее резком нарушении; используйте только термостойкие прокладки и регулярно обращайте внимание на то, в каком они состоянии

Изготовление своими руками

Для того, сделать сетку для банной печи самостоятельно, необходимо владеть навыками сварных и слесарных работ на начальном уровне. Расстраиваемая конструкция предназначена для крепления на дымоходной трубе печки. Высота изделия- 80 см, сторона квадрата основания- 30 см. Объем камней в такой сетке недостаточен для полноценного обеспечения парилки теплом и паром, она используется как дополнительное место для камней.

Конструкция печи в разрезе

В ходе изготовления понадобятся инструменты и оборудование:

• сварочный инвертор;
• угловая шлифмашина с диском для зачистки и для отрезания металла;
• наждачная бумага;
• электроды;
• ручной слесарный инструмент.

Из материалов понадобится:

1. Уголок 40*40 длиной 80 см- 4 шт., длиной 28 см- 8 шт.;
2. Пруток или арматура 12-14 мм длиной 79см- 12 шт., длиной 28 см- 4 шт.;
3. Жаростойкая эмаль, растворитель, кисть, ветошь.

Для сварки потребуется негорючая одежда, маска сварщика, прочная обувь и спилковые краги. Для зачистки и покраски- респиратор и защитные перчатки.

Расчеты

Большая горка камней, лежащая в каменке- вовсе не лучший вариант для прогрева и создания хорошего пара. Чем дальше расположен камень от стенки топки или дымохода, тем меньше он прогревается. Пар от него получится холодный, слишком сырой и тяжелый. После одной- двух поддач камень верхнего слоя остывает и вместо пара создает лишь сырость. Для того, чтобы как следует прогреть такую каменку, придется долго топить печь, при этом повышается и время ожидания пара, и расход дров.

Примерные размеры печи

Наилучшая теплопередача осуществляется в слое 10-15 см от источника нагрева. Такие камни хорошо прогреваются и запасают большое количество тепла. Они способны отдавать его несколько раз- т.е. можно поддавать столько, сколько хочется.Точный термодинамический расчет весьма сложен и требует инженерных знаний и навыков.

Качество конечного изделия будет напрямую зависеть от того, насколько тщательно будут проведены подготовительные работы. К ним относятся следующие операции:

• Раскрой заготовок. Из прутка и уголка нарезать заготовки в соответствии с заданными размерами.
• Зачистка от ржавчины и механических загрязнений зоны сварки.
• Обезжиривание зоны сварки.

Далее начинается сборка сетки:

• сварить короткие уголки в два квадрата; верхний собирается полками внутрь, а нижний – наружу;
• к углам нижнего квадрата прихватить вертикальные стойки (углом внутрь), их необходимо ориентировать строго вертикально, проверяя по угольнику; к верхним концам вертикальных стоек прихватить (в нескольких точках) верхний квадрат;
• разметить места крепления прутков по 4 с каждой стороны квадрата; прихватить прутки с внутренней стороны уголков;
• на половине высоты связать вертикальные стойки и прутки короткими заготовками, они будут играть роль ребер жесткости;
• убедиться в соответствии всех размеров и углов конструкции проектным значениям; проварить полностью все швы;
• зачистить шлак и окалину.

Для мест, к которым трудно подобраться угловой шлифмашиной, следует использовать напильники и наждачную бумагу.

После полной зачистки поверхностей изделия его необходимо обезжирить. Для этого подойдет уайт-спирит, бензин или другой органический растворитель. Теперь можно нанести слой жаростойкого грунта, а после его высыхания- слой ил два жаростойкой эмали.

Важно: Если дымоход уже установлен на печь и нет возможности его разобрать, сборку придется проводить прямо вокруг трубы дымохода. Заготовки в этом случае потребуется полностью зачистить до начала установки- потом к внутренней стороне будет не подобраться

Трубу на время работы нужно защитить от брызг расплавленного металла

Заготовки в этом случае потребуется полностью зачистить до начала установки- потом к внутренней стороне будет не подобраться. Трубу на время работы нужно защитить от брызг расплавленного металла.
