Как сделать теплообменник для печи на дровах своими руками?

Какие бывают теплообменники для банных печей

Существуют общие классификации, которые применяются для разделения нескольких вариантов изделия по способу действия. В то же время, каждый отдельный тип имеет собственные подвиды. Каждый человек, захотевший соорудить баню, может использовать один из нескольких видов теплообменников или эксплуатировать собственный. Новый вид оборудования появляется если владелец вносит малейшие изменения.

По основным конструктивным характеристикам теплообменники разделяются на такие виды:

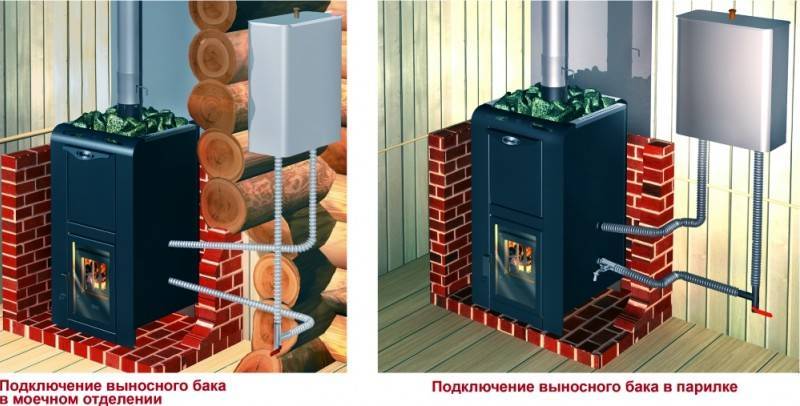

По расположению бака для воды

Емкости с жидкостью могут располагаться в разных помещениях (душевая, парная, чердак). Отдельные места установки имеют собственные достоинства и недостатки.

Рассмотрим первый случай – бак монтируется в парной. Таким образом можно достичь максимальной скорости нагрева воды за счет небольшой длины трубопровода. Недостатком подобного варианта является уменьшение пространства помещения, которое может иметь небольшие размеры.

Бак в душевой (самоварного типа) решает вопрос со свободным пространством. Небольшим недостатком выступает увеличенная протяженность труб, что влияет на скорость нагрева воды.

Оба варианта отличаются совместной проблемой, связанной со слабым напором воды. Парная комната имеет высоту не более 2 метров. Если прикрепить емкость на максимальную высоту, то расстояние от пола до выходного патрубка составит около 1,5 м. Это значить, что смонтировать привычный стационарный душ не является возможным. Единственный вариант применять гибкий шланг. Чтобы иметь нормальный напор воды, разница высоты не должна быть меньше 10 см.

Компенсация этого недостатка решается просто – вынос бака для воды на чердак (третий способ).

Такой вариант имеет собственные недостатки, связанные с большой протяженностью труб, что приводит к потере тепла. Бак обязательно должен утепляться. Помимо этого, проблема возникает с возобновлением объема воды. Не каждый захочет периодически носить ведра по лестнице, чтобы выносная емкость имела достаточный уровень воды, а проложить к нему водопровод не всегда возможно.

Из этой информации следует, что универсального расположения бака не существует. Каждый человек должен самостоятельно подбирать вариант, исходя из конструктивных особенностей постройки, климатической зоны и наличия инженерных коммуникаций.

По месту расположения теплообменника

По этому показателю устройства разделяются на две категории – монтируемые внутри печи или возле дымохода (отвод дыма должен осуществляться по металлической трубе). Эти варианты имеют свои особенности, но могут прекрасно существовать.

Внутренняя емкость позволяет осуществлять быстрый нагрев, благодаря близкому расположению к очагу тепла. Здесь имеются риски, связанные с закипанием воды. Кроме этого, произвести ремонт или замену теплообменника невозможно без разбора банной печи, что не очень удобно.

В процессе нагревания воды на стенках образуется накипь, которая снижает теплоотдачу. Каждый миллиметр отложения уменьшает возможность отдачи тепла на 10%, эффективность отдачи тепла со временем уменьшается. В зависимости от региона проживания, характеристики жидкости изменяются, что приводит к частым ремонтным работам оборудования.

Большой слой накипи может образовываться уже через 1 год активного пользования баней. Теплообменник можно очищать при помощи соляной кислоты, но такой подход требует строго соблюдения правил техники безопасности.

Теплообменник на трубу дымохода в баню не обладает недостатками, связанными с постоянным закипанием воды. Здесь температура нагрева не превышает 100 градусов. Этот параметр стал одновременно и недостатком, поскольку период нагрева увеличился в несколько раз. Теплообменник для бани на трубе позволяет его располагать непосредственно в помещении, при этом не используется полезное пространство.

Редко можно увидеть банный теплообменник, расположенный под камнями печи. Такой вариант нецелесообразно применять, ведь булыжники не набирают оптимальной температуры для образования пара. Ведь качественный, мелкодисперсный пар – то, ради чего строится баня.

Теплообменник из баллона

Чтобы использовать уже отработанные газы для дополнительного теплоносителя в теплообменнике, нужно замедлить выход дыма, создавая преграду в дымоходе. Для конструирования потребуются три опустошенных баллона из-под газа, листовой и подручный металл. Последовательность такая:

  • Соорудить топку из баллона – вырезать верхушку так, чтобы диаметр люка доходил до 200-250 мм.
  • Отметить на стенке прямоугольник размером 50 на 20 см, нанести сетку с ячейками 30 на 40 мм. Проделать отверстия на перекрестиях.

Из баллона

  • Соорудить зольник чуть больше области с отверстиями. У него должна быть крышка. Это сборник для золы. По углам к стенке привариваются опоры.
  • На расстоянии 4 см от дна баллона, у задней стенки топки сначала отмечается, затем прорезается отверстие меньше самого баллона на 3 см.
  • Дверку для топки лучше сделать из оголовка второго баллона, прорезав по центру нее отверстие. На отверстии крепится часть трубы от 7,6 см в диаметре, оснащенная регулируемой заслонкой. Подвижность створки поддерживается петлями, замками инвентарных ящиков.

Конструкция с каркасом в виде баллона

  • Сооружение теплообменника из второго баллона. Из металла 4-5 мм сделать 3 переборки, чтобы они перекрыли внутренний размер баллона. Они не могут по краям отверстия по диаметру дымоходной трубы и для запаса еще 2 см.
  • Отрезать дно баллона, вырезать его по форме посадки на топку под углом 90 градусов.
  • Вырезание отверстия под дымоход в вентильной части.
  • Монтаж переборки – отверстия в шахматном порядке.
  • Монтаж теплообменника, обваривание, приварка патрубка.

Теплообменник для печи на дровах: назначение, виды, изготовление своими руками

Обычно печь передаёт жар от сгорающего топлива, непосредственно нагревая кирпичи. Метод простой и надежный. Но мало эффективный, поскольку такая печь может обогреть небольшую площадь. Да и само тепло попусту «вылетает в трубу» — в буквальном смысле. Теплообменник для дровяной печи повышает площадь отапливаемых помещений. Такая конструкция позволяет получить горячую воду дополнительно к теплу.

Теплообменник для кирпичной печи относится к приборам непрямого нагрева воды. Принцип его работы — жидкость циркулирует в замкнутом пространстве устройства, в результате естественной конвенции. Под воздействием тепла, вода нагревается.

Более горячие слои поднимаются наверх, их место занимают холодные слои. Перемешивание воды под воздействием тепла называется циркуляцией. Нагревшаяся вода или любой другой жидкий теплоноситель, поднявшись, отдаёт тепло воде. Сама печь не является теплообменником, поскольку создает тепло.

Функции

  • Чаще всего используются теплообменники для получения второго нагревающего контура. Без него топливо сгорая, нагревает стенки топки. Взаимодействуя с воздухом, нагретые кирпичи отдают тепло. Но оно по газоходу улетает.
  • С помощью теплообменника в кирпичной печи, горячий воздух отдает излишки тепла циркулирующей жидкости. Позволяет повысить экономичность, получая на выходе двойной коэффициент на одну топливную единицу.
  • Используется теплообменники в печах для бани, гаража, дома. В каждом перечисленном варианте у теплообменника своя функция — нагрев воды для душа, нагрев теплоносителя для отопления и тому подобное. Различные конструкции повышают области применения.

Виды

Виды теплообменников разделяются по конструкции, месту расположения и по материалу изготовления. Для каждого конкретного случая можно подобрать совокупность этих видов.

Совмещая конструкцию и материал, правильно разместив — можно неплохо поднять КПД кирпичной печи. Стоит рассмотреть — как сделать теплообменник для печи без лишних затрат. Разбирая виды существующих конструкций можно подобрать самый оптимальный теплообменник для той или иной планировки.

Материал изготовления

Медь. За счёт своей пластичности, медь наиболее оптимальна при изготовлении теплообменника. Медная трубка проста для изгибания, придания любой формы.У неё высокий коэффициент теплопроводности — более 380. Но медь так же недостаточно жаропрочный материал и дорого стоит.
Нержавейка. Тоже достаточно пластичный и отзывчивый материал. Хотя имеет более низкий коэффициент теплопроводности. Зато устойчив к перепаду температур. Из него можно сварить любой вариант конфигурации

ВАЖНО: Нельзя использовать оцинкованную сталь, при нагревании она выделяет в воздух ядовитые соединения цинка.

Металлопластик. Легкодоступный практичный материла

Легко можно найти, но у него низкий коэффициент теплопроводности! Практически на два порядка ниже, чем у меди. Зато этот материал долговечный, устойчивый к температурным перепадам.

Как правильно выбрать?

При выборе основополагающую роль играет цена на теплообменник для печи. От выбора материала зависит конструктивное решение

Второй по важности аспект — возможность изготовления

И окончательно завершает выбор, место, где печь будет стоять. Учитывать надо что именно требуется достичь. Нужна отопительно-варочная печь или обогрев гаража, будет ли это каменка для бани или печка для отопления деревенского дома. Для каждого варианта есть свои особенности и тонкости.

Главное: точно рассчитать какую площадь надо отапливать, нужна ли попутно горячая вода, сколько единиц топлива возможно тратить в отопительный сезон и многое другое. Итог всех прикидок должен быть один — ориентируясь на финансы, доступные материалы, нужды, подобрать максимально подходящую конструкцию.

Выбор мощности

Не зная, каковы потребности здания в обогреве, подобрать оборудование сложно. Расчёт может быть приблизительным и точным. Первый вариант предпочитают продавцы, реализующие отопительную технику, так как это обеспечивает относительно точный результат. В этом случае тепловая мощность вычисляется в соответствии с площадью помещений, которые отапливаются.

Рассматривают отдельно взятую комнату, выясняют, какую она имеет площадь. Полученное значение умножается на 120. Необходимая для всего загородного дома энергия определяется после объединения показателей всех помещений. Но куда лучше точный метод. Он предполагает:

Умножение площади помещений, у которых с улицей контактирует только одна стена, на 100

Важно, чтобы на этой же стороне присутствовало одно окно.
Умножение на 120, если речь идет об угловой комнате, имеющей одно окно.
Умножение на 130, когда подразумевается помещение с двумя окнами и более, а также двумя наружными стенами. При подсчете приближенным методом жители холодных регионов могут недополучить тепла, а южных — переплатить за чересчур мощное оборудование.

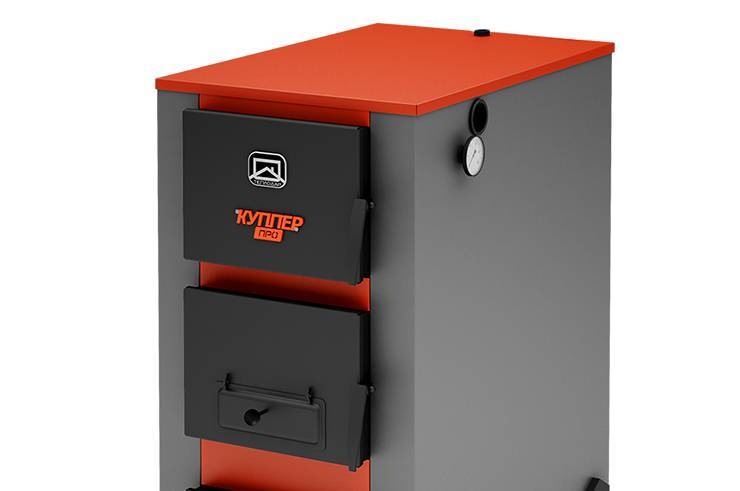

Сегодня выпускаются различные виды котлов с тем или иным типом топлива и энергоносителями. Основными разновидностями бытовых теплогенераторов считаются:

  • газовые;
  • твердотопливные;
  • электрические.

Есть модификации, работающие на жидком топливе. На твердом топливе работают котлы прямого горения. То же касается пеллетных и пиролизных котлов. Такие котлы востребованы, так как эксплуатация их предполагает низкие затраты. Это уголь и дрова, которое стоят относительно недорого. Есть вероятность подключения природного газа, но это дорогое удовольствие. Люди предпочитают покупать угольные и дровяные устройства.


Для начала, нужно подобрать котёл

Эксплуатация источника тепла, который работает на твердом топливе, чем-то напоминает простое печное отопление. Надо отыскать дрова, тратить силы и время, загружать их в топку. Обычно твердотопливные котлы имеют некую инерционность. Это означает, что нагрев воды после закрытия воздушной заслонки будет прекращаться постепенно.

О чем следует помнить

При естественной циркуляции теплоносителя располагать теплообменник над печью следует на расстоянии 1,5 – 2,5 м. Из-за постоянного изменения геометрических параметров, трубы к стене нельзя крепить достаточно плотно. Стоит обязательно предусмотреть небольшой зазор.

Важно помнить, что если печь используется не только для обогрева дома, но и для нагрева воды, на теплообменник должно уходить максимум 10 % от общего количества выработанного тепла. При использовании для отопления конструкции с расширительным баком, объем последнего следует выбирать таким образом, чтобы находящаяся в нем вода смогла нагреться до требуемой температуры за два часа. Трубы для обратки должны иметь меньший диаметр, чем трубы для подачи теплоносителя

Материал, предназначенный для уплотнения резьбовых соединений, выбирается с достаточным уровнем жаростойкости

Трубы для обратки должны иметь меньший диаметр, чем трубы для подачи теплоносителя. Материал, предназначенный для уплотнения резьбовых соединений, выбирается с достаточным уровнем жаростойкости.

Если дом не предназначен для постоянно проживания, а используется лишь время от времени, то от водяного отопления лучше отказаться. Желательно вместо воды заливать специальный антифриз, если планируется протапливание печи с теплообменником в холодное время года. Это позволит избежать разрыва труб. Помните, что добавление теплоносителя при полном нагреве печи недопустимо.

Пошаговое руководство

Изготовление бесканального теплообменника

  1. Подготовьте емкость, лучше металлическую, пластиковая будет дольше нагреваться.
  2. Установите бак к началу системы отопления.
  3. Проделайте в емкости 2 отверстия для выходов. Одно – вверху, через которое горячая вода будет выводиться. Второе – внизу, холодная жидкость будет поступать из труб системы.
  4. Разместите выходы правильно, от этого будет зависеть скорость отдачи тепла.
  5. Запаяйте герметично отверстия, чтобы температура воздуха не тратилась на батарею, а помещение равномерно прогревалось.
  6. Для трубки используйте медь, она должна хорошо гнуться и отдавать максимально тепло в помещение.
  7. Согните трубку в форме спирали, получился змеевик.
  8. Поместите спираль в бак, концы трубки нужно вывести наружу, хорошо закрепить их.
  9. Подсоедините к концам деталей фитинг с резьбой.
  10. Подсоедините к трубе регулятор мощности, его можно купить в магазине, стоит недорого, поэтому на самостоятельном изготовлении не стоит зацикливаться.
  11. Система вполне будет работать исправно и без регулятора, но он нужен для регулирования мощности, экономии электроэнергии. Мощность можно выставить по своему усмотрению.
  12. Подсоедините к термостату клеммы, после чего – провода питания.
  13. Чтобы бак не изнашивался от перепадов температуры, установите анод.
  14. Закройте герметично все элементы.
  15. Наполните бак водой, теплообменник готов.

Как сделать теплообменник самостоятельно?

Покупать дорогие изделия из нержавейки для эксплуатации в бане нецелесообразно. Теплообменник для печи в бане можно легко изготовить самостоятельно. Как сделать теплообменник банной печи своими руками? Пошаговая инструкция будет ниже.

Материалы и инструменты

Какие материалы имеют для теплообменника печи в бане первостепенное значение? Зависит от того, сколько воды нужно нагреть. Вот примерный список того, что понадобится:

  • металлический лист, толщина 2-3 мм — S=2*(0,40*0,80+0,40*0,20)+0,80*0,20 = 2*(0,32+0,08)+0,16 = 0,96 м2
  • кран Ø32 мм — 2 шт.
  • обратный клапан Ø32 мм — 1 шт.
  • фитинги Ø32 мм— 6 компл.
  • патрубки Ø32 мм — 6 шт.
  • вентиль Ø32 мм (для слива) — 1 шт.
  • труба металлическая, гофрированная Ø32 мм — 3 м.
  • труба Ø32 мм (холодный водопровод) — по необходимости.
  • уплотнительный шнур для герметизации соединений — 1 упак.
  • электроды — 1 пачка.

Какой инструмент используется? Вот список:

  • сварочный инвертор;
  • «болгарка»
  • прочие инструменты.

Расчет размеров

Мощность нагревателя должна соответствовать мощности самой печи. Рекомендуют сделать теплообменник, руководствуясь следующим:

  1. Теплообменник не должен потреблять больше 10% от мощности самой печи. В таком случае, мощности печи хватит и на обогрев помещения. Топливо будет расходоваться максимально эффективно. Время нагрева не увеличится.
  2. Суммарная длина труб не должна превышать 3 метра. Нужно сделать необходимый уклон, который составляет 2500 на прямой подаче, а на обратной — больше 300 в сторону печки. Так теплоноситель будет эффективно подаваться самотеком. В противном случае, не обойтись без насоса.
  3. Воды должно быть достаточно. Она должна нагреваться не более двух часов, но не закипать. Если сделать бак слишком малого объема, теплоноситель очень быстро закипит. Если котел находится непосредственно в парилке, мыться там будет очень тяжело. Тяжелый пар заполнит помещение и нормально дышать станет невозможно. При слишком большом объеме бака из металла, теплоноситель может и вовсе не нагреться.
  4. Не забудьте, что когда печь прогорит, вода все же какое-то время должна оставаться горячей. Поэтому, нужно заложить необходимый запас мощности.

Учитывая все вышесказанное, попробуем подобрать оптимальный теплообменник из металла. Принимаем, что для прогрева воздуха в бане нужно 5 кВт. Тогда мощность теплообменника из металла составит 10 кВт, а его площадь — 1 м2. На возможные теплопотери отнесем 3 кВт. Тогда монтаж 1 м2 теплообменника даст нам 7кВт энергии. Время нагрева воды — 2 часа. Тогда требуемую площадь теплообменник определим по формуле: S = 1/7*W, где

W = 0,00117*V*(tk-tн) /T= 0,00117*65*(70-10) /2= 2,3кВт, отсюда S = 1/7*W=1/7*2,3 = 0,33 м2, где S — требуемая площадь теплообменника, м2;

W — требуемая мощность теплообменника, кВт (важно определить ее правильно);
V — объем воды, которую надо нагреть, принимаем 65 л (достаточно для 4-х человек);
tk – требуемая температура воды, принимаем 700С (оптимальная температура горячей воды);
tн – изначальная температура воды, принимаем 100С. Требуемая мощность печи — 5+2,3 = 7 кВт

0,3 кВт можно не учитывать, т. к. 10% от изначальной мощности печи — допустимая потеря (0,3кВт

Инструкция по изготовлению

  1. Правильно изготовим 2 бака для воды: один лучше делать в форме цилиндра (для теплообменника), второй — прямоугольный (выносной). Размеры рассчитываем индивидуально, исходить лучше из расчета выше и собственных потребностей.

    Варианты конструкций

  2. Изготавливаем змеевик, устанавливаем в бак.

    Пример конструкции змеевика 1

    Пример 2

    Пример 3

    Пример 4

  3. Наполняем водой и испытываем в течении 6 часов. Все швы должны быть герметичны, отпотин и утечек быть не должно. Содержание воды в баке при отрицательной температуре запрещено.
  4. Привариваем 2 патрубка для прямой и обратной (нижней) подачи, чтобы организовать циркуляцию.

Виды устройств

Среди воздушных видов классической моделью для самостоятельной сборки является трубчатый теплообменник. Но есть и большое количество других видов. Они остаются актуальными для дымохода у печек долгого горения, небольших по размеру буржуек, печек на отработке. Их преобразованное из энергии горения тепло называется сухим. Трубы к топке могут привариваться по горизонтали и вертикально. Вертикальная локализация в разы эффективнее, потому что воздух лучше идет через каналы. Материал обычно сталь.

Еще один вид теплообменника – труба, обвивающая топку. Для правильной отдачи тепла требуется 2-3 завитка. Они немного раздвигаются, увеличивая площадь обогрева. Производительность соответствует разнице уровня входа и поступления воздуха. Тяга соответствует разнице температур, поэтому отверстие под забор зачастую выводится на улицу.

Змеевик

Перегородки в корпусе – тоже разновидность теплообменника. Характерный лабиринт сооружается из вертикальных металлических пластин. Оптимальная толщина каждой детали 6-8 мм. Входное и выходное отверстия воздуховода формируются друг напротив друга, сверху приваривается крышка для герметичности корпуса.

Перегородки в корпусе

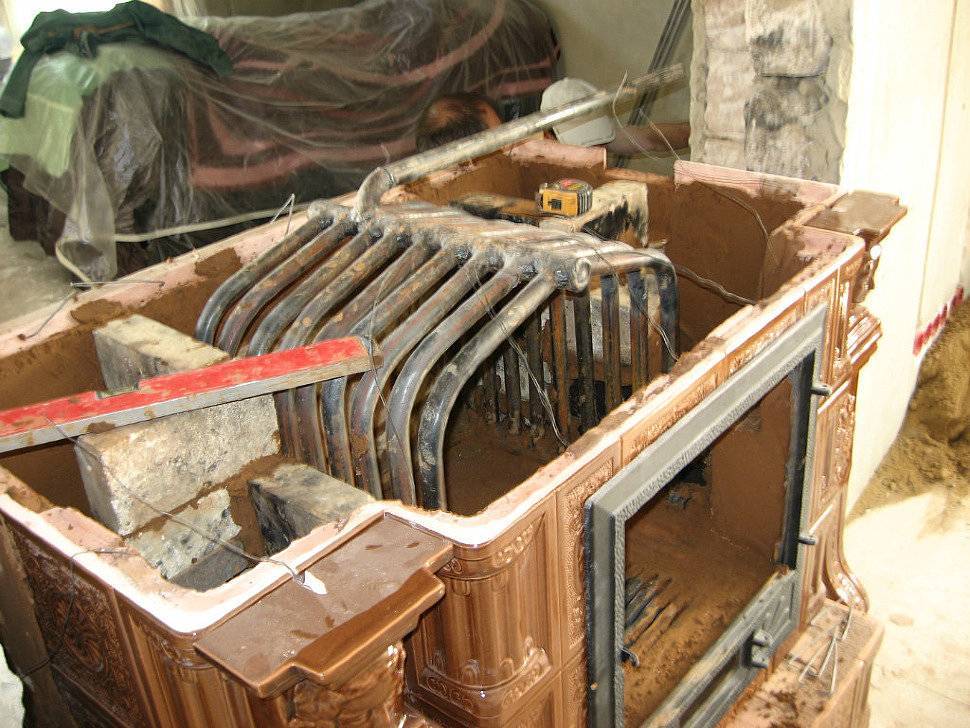

Следующий вариант – трубы, которые проходят через топку. Конструкция сооружается уже на этапе сборке самодельного устройства, до приваривания стенок. Каналы располагаются параллельно на одинаковом расстоянии. Сечение труб не меньше 50 мм.

Трубы через топку

В вертикальных каналах воздух движется активнее, поэтому повышает производительность. Реже оказываются уместными горизонтальные каналы или перегородки. Любая описанная схема подойдет для конструирования, при условии наличия навыка сварочных работ.

Виды

Виды теплообменников разделяются по конструкции, месту расположения и по материалу изготовления. Для каждого конкретного случая можно подобрать совокупность этих видов.

Совмещая конструкцию и материал, правильно разместив — можно неплохо поднять КПД кирпичной печи. Стоит рассмотреть — как сделать теплообменник для печи без лишних затрат. Разбирая виды существующих конструкций можно подобрать самый оптимальный теплообменник для той или иной планировки.

Змеевик. Создается из трубы, свёрнутую в виде спирали, длинной несколько метров. Такой водяной теплообменник для печи, устанавливается в ёмкость с жидким теплоносителем. Концы трубы развальцовывают в стенки, позволяя теплоносителю циркулировать внутри, попутно нагревая воду в баке. При правильно рассчитанной длине змеевика, материала его изготовления, количества колец можно ускорить нагрев воды. Так же часть змеевика, остающаяся на воздухе, увеличивает скорость прогрева помещения.

Теплообменник с емкостью. Бак и труба теплообменника для печи, проведена непосредственно вблизи топочного отделения. Нужно строго соблюсти градус наклонов подводимых труб, для достижения естественной циркуляции. В некоторых случаях приходится ставить электрический насос для этих целей. В этом решении есть свои плюсы — вода нагревается непосредственно пропускаясь через трубу, огибающую топку. Такое решение повышает скорость нагрева. Обычно используется для отопительного контура.

Трубная доска. Состоит из двух полностью герметичных ёмкостей и большого количества мелких труб. Основные трубы-ёмкости, расположены на разных частях, около топочного пространства и связаны трубами. В местах соединения происходит теплообмен. Такая конструкция используется в отоплении большого пространства, вплоть до многоэтажек

Эксплуатация такого теплообменника усложнена, поскольку приходится соблюдать меры предосторожности. Здесь важен химический состав воды, из-за образования накипи возможны прорывы стенок.
Водяная рубашка

Этот теплообменник сложнее всего создать своими руками. Его конструкция — два герметичных резервуара, расположены один в другом. Эффективна и проста в эксплуатации — теплообменник для печи из трубы. Позволяет быстро проистекать теплообмену, но сложна в изготовлении — требует профессиональных навыков.

Классификация печей-каминов

На современном рынке представлено огромное количество самых разных моделей печей-каминов. Все эти конструкции – это печи со встроенным теплообменником, поэтому для выбора подходящего варианта используются другие параметры, например, тип используемого топлива или номинальная мощность.Самые популярные печи-камины:

  1. Печи-камины «Викинг» . Одни из наиболее эффективных типов печей. Обладают потрясающей скоростью прогрева помещения, вне зависимости от его габаритов. В качестве топлива используются дрова или бурый уголь. Единственный недостаток: «Викинги» отказываются работать с каменным углем.
  2. Печи-камины на пеллетах . Как следует из названия, эти печи «питаются» не привычными дровами или углем, а пеллетами. Пеллет – это вид топлива, который отличается экологической чистотой и выпускается в гранулах. Изготавливается из отходов деревообрабатывающей промышленности методом прессовки. Такое топливо не представляет никакой опасности для окружающей среды и обходится очень дешево, чем и обуславливается его высокая популярность. Кроме того, пеллеты не будут чадить в доме, поэтому к их плюсам можно отнести и повышенный комфорт.
  3. Печи-камины «Кедди» . Конструкция шведского происхождения, выпускается в двух вариантах: угловом и пристенном. Печки обладают рядом преимуществ по сравнению с аналогами: во-первых, их дизайн значительно превосходит другие конструкции. Во-вторых, «Кедди» обладают небольшим весом, поэтому им не нужен фундамент, да и процесс установки будет значительно упрощен. Подключение к дымоходу и система каналов тоже довольно просты, потому-то эти системы так популярны.
  4. Варочная печь с камином . Основной отличительной особенностью этих конструкций является функциональность. Такие печки отлично подходят для готовки, греют дом и при этом приятно выглядят. Свою популярность эти комбинированные печки заслужили именно за эти качества, которые позволяют реализовать широкий круг задач и при этом мысленно вернуться в прошлое, когда открытый огонь был основным способом готовки и обогрева.
  5. Печи-камины «Байкал» . Этот вариант чаще всего используется в загородных домах. Данная модель крайне эффективна, а при необходимости более точного выбора можно рассмотреть весь модельный ряд. Используемое топливо – дрова. Основная характеристика таких печей – невероятно долгая сохранность тепла даже при давно потухшем огне.

Заключение В данной статье были рассмотрены виды теплообменников и их классификация. Теперь изготовить теплообменник для печи своими руками не будет составлять особых проблем

Для большей наглядности можно обратить внимание на фото, где показаны теплообменники и особенности их производства

Как работает теплообменник, установленный в банную печь

Устройство печи с теплообменником настолько хорошо зарекомендовало себя, что появились различные варианты конструкции теплосъема, с различной степенью эффективности. Самые распространенные:

  1. Классический змеевик.
  2. Встроенный плоский теплообменник (похожий на две полые тарелки, соединенные между собой).
  3. Самоварный теплообменник, устанавливаемый на дымовую трубу.

Водяная рубашка, окружающая топочную камеру, применяется крайне редко и встречается всего в 1-2 моделях печей заводского производства.

Между тем, банные печи с теплообменником стали предметом дискуссий потребителей. Некоторые утверждают, что применение не практично, другие наоборот, указывают на удобство и комфорт во время эксплуатации.

Что дает встроенное или самоварное устройство теплосъема?

  • Теплообменник в банной печи нужен для получения горячей воды для помывки. Эта задача была основной при проектировании конструкции.
  • Возможность отопления в бане от печи с водяным контуром – фактически, металлическая печь становится неким подобием отопительного котла. Во время топки выделяется достаточно тепла для прогрева теплоносителя и нагрева необходимого объема воды ГВС.

Принцип работы зависит от используемого устройства. Эффективность определяется несколькими параметрами:

  1. Надежность.
  2. Достаточная теплоотдача.
  3. Возможность работы без использования теплообменника.

По своей конструкции, можно разделить все водогрейные устройства на встроенные и надстраиваемые (самоварного типа).

Встроенный теплообменник

Печи для бани с водяным контуром под отопление и нужды ГВС, стали появляться после того, как хорошие отзывы получили обычные водяные теплогенераторы. По своему устройству, печное оборудование с интегрированным водонагревательным контуром делится на несколько классов:

  • Змеевик – простейшее устройство, используемое в классических твердотопливных котлах. Внутри конструкции располагается согнутая металлическая трубка. Форма разная и зависит от особенностей внутренней конструкции печи. Змеевик располагают так, чтобы пламя не воздействовало на него напрямую, а нагрев осуществлялся посредством дымовых газов.
  • Плоский теплообменник – устройство более сложное по сравнению с предыдущим. Плоский теплообменник для банной печи, выглядит как две полых тарелки, соединенных между собой. По теплоэффективности, конструкция превосходит змеевик, используется в современных моделях печного оборудования.

  • Встроенный бак – в печи изготавливается отдельная емкость, устанавливаемая сверху топочной камеры. Встроенный горизонтальный теплообменник быстро нагревается и сохраняет температуру, пока печь остается горячей.

  • Водяная рубашка – представляет полость, окружающую всю топочную камеру и дымовые каналы. Конструкция часто используется при производстве твердотопливных котлов, но не получила широкого применения при изготовлении банных печек.

Принцип работы интегрированного теплообменника в банной печи заключается в следующем. Спираль или пластина разогреваются от дымовых газов, температура которых достигает 450-500°С. При нагреве возникает давление, заставляющее теплоноситель циркулировать в системе обогрева. В схемах, где используется бойлер косвенного нагрева, ГВС подогревается за счет тепла отопления.

Самоварного типа

Установка теплообменника на банную печь – бюджетное решение проблемы ГВС и отопления. Водогрейное устройство изготавливается двумя способами:

  • Змеевик – на дымоходную трубу устанавливается змеевик из алюминия или меди. Для систем с естественной циркуляцией, вплоть до накопительной емкости или водораспределительных кранов, размеры змеевика не должны превышать 3 м. Оптимальные размеры теплообменника с принудительной циркуляцией, 5 м.
  • Устройство теплообменника самоварного типа – специалисты сходятся во мнении, что именно такая конструкция оптимально подходит для бани. Горячая вода для душа готовится постепенно, предотвращается закипание жидкости.

Движение воды в теплообменнике самоварного типа происходит по естественным физическим законам. Нагретая жидкость поднимается вверх, в емкости создается давление.

Оптимальный объем теплообменника самоварного типа выбирают так, чтобы вода достигала необходимой температуры, после 2-3 часов интенсивного горения. Конструкция оптимально подходит для обеспечения водоснабжения горячей водой.

Как правильно выбрать?

При выборе основополагающую роль играет цена на теплообменник для печи. От выбора материала зависит конструктивное решение

Второй по важности аспект – возможность изготовления

И окончательно завершает выбор, место, где печь будет стоять. Учитывать надо что именно требуется достичь. Нужна отопительно-варочная печь или обогрев гаража, будет ли это каменка для бани или печка для отопления деревенского дома. Для каждого варианта есть свои особенности и тонкости.

Главное: точно рассчитать какую площадь надо отапливать, нужна ли попутно горячая вода, сколько единиц топлива возможно тратить в отопительный сезон и многое другое. Итог всех прикидок должен быть один – ориентируясь на финансы, доступные материалы, нужды, подобрать максимально подходящую конструкцию.

Что лучше в разных вариантах:
