Делаем котел для бани своими руками: 3 варианта конструкций с подробным описанием технологии

Выбор стройматериалов.

Ниже приведен список материалов, которые понадобятся для возведения бани из бруса:

а) брус 150х150 мм, хотя возможно применение бруса сечением 100 мм или 200 мм;

б) половая доска (отлично подходит обрезная доска 150х50 мм длиной 4 метра);

в) доски из лиственных пород дерева для устройства потолка (обычно применяется вагонка шириной от 100 мм и толщиной 20 мм и более);

г) материал для отделки стен (как правило, применяется та же вагонка);

д) материал для пароизоляции (отличным вариантом будет применение пароизоляционной пленки);

е) гидроизоляция (желательно применять пенофол, хотя подойдёт полиэтиленовая пленка);

ж) потолочный утеплитель (неплохой вариант — материалы из минеральной ваты);

з) асбест листовой для изоляции деревянных конструкций от температурных воздействий, в том числе для стен около печи и элементов, расположенных рядом с дымоходом;

и) цемент, песок и щебень для устройства фундамента (рекомендация — цемент следует приобрести перед началом стройки);

к) кровельный материал для крыши, который может быть подобран исходя из личных предпочтений и главное, чтобы она органично вписывалась в окружающие крыши других построек;

Соломенная крыша удобно необычно и дешевоКровля бани из дранкиКрыша из поликарбоната для бани

л) утеплитель для межвенцового пространства (лучше использовать джут, хотя прекрасно подойдут мох или пакля).

Лучшее время для начала строительства — весна, так как после завершения основных строительных работ необходимо, чтобы брус высох и дал усадку. Для этого требуется не менее 6 месяцев.

Как сварить котел в баню из металлической трубы

Самый простой самодельный котел для бани – из трубы, железной или металлической. Вот только расположить ее можно как вертикально, так и горизонтально – у первого, и у второго способа есть свои плюсы и минусы.

В общем же для работы понадобится сварочный аппарат, угловая шлифовальная машинка с дисками по металлу и дизельный или бензиновый генератор.

Технология сборки горизонтальной конструкции

Трубу нужно положить и заглушить с одной стороны – с другой устанавливается дверка. Все это и есть топка, в которую можно будет потом вварить колено для воды. Сверху ставится бак из металла, и каждая свежая порция воды, во время нагревания в колене, будет поступать в бак, а холодная – займет ее место. Все нагревание будет происходить достаточно равномерно.

Сбоку трубы следует установить каменку – самую обычную полку с камнями.

Вертикальная конструкция и ее особенности

А вот если такую трубу поставить на заглушенную сторону и в ее середину вварить еще одну заглушку – низ станет топкой, а вверх послужит баком для воды. Саму полку для камней можно приварить сбоку.

Если толщина металла трубы значительна, то верхнюю и нижнюю часть такого котла рациональнее изготавливать отдельно — ввиду общей массивности конструкции. Причем для бака достаточно и тонкостенной бочки, тогда когда низ нужно изготавливать только из толстостенной трубы. Причем, чем она будет толще, тем дольше прослужит сам котел.

И, наконец, между топкой и баком можно сделать каменку, вырезать для нее дополнительную дверку и вварить внутрь чугунные колосники. Трубу от такого котла устанавливать нужно строго по центру, а саму бочку – надевать уже на нее, обварив место соединения до 100% герметичности. Ко всему в трубу желательно еще и сделать заслонку, которую обычно закрывают после прогорания дров. К слову, из котла трубу нужно выпустить металлическую, а вот надеть на нее можно и железную, и асбестовую. Ведь такая комбинированная труба – с асбестовым верхом и железным низом – самая безопасная. Она должна свободно надеваться на металл, ведь материалы при нагревании всегда имеют разные коэффициенты расширения.

Такие простые котлы в баню своими руками – прекрасная временная альтернатива дорогому промышленному, который можно купить через год-два – тогда, когда это будет удобно в финансовом плане.

Как обустроить место в бане для такой печки?

Но сначала следует позаботиться о фундаменте для такой печи – его лучше сделать из бетона, высотой 25-30 см. Как только фундамент подсохнет, на нем можно начинать выкладывать площадку 70х70, из кирпича в ряд или два ряда – только на глиняном растворе. Для этого подойдет красный или огнеупорный кирпич. В итоге же край площадки поднимется над полом на 15-20 см.

Нужно будет защитить и стены деревянной парной от сильнейшего нагревания – защитным экраном из кирпичей на ребрах, сцепленных глиняным раствором. Его высота должна получиться не меньше 1 м 20 см, а печь для бани из трубы будет находиться на расстоянии 20 см от экрана.

Установка уже сваренной печки из трубы в баню должна отвечать технике пожаробезопасности

Особенности конструкции котла для бани

По своему устройству котёл для бани чертёж имеет абсолютно другой, чем обычные баки для нагрева воды. Неслучайно их ещё называют каменками, они оборудованы специальным карманом для нагрева камешков, из-за этого такие котлы довольно быстро протапливаются, а теплоёмкость их высокая.

Устройство котла:

  • топка, предназначенная для горения топлива;
  • дымоход, по которому дым от сгоревшего топлива выводится;
  • зольник для вынимания золы;
  • каменка, которая перераспределяет и отводит тепло;
  • бачок для воды.

Бак для бани можно изготовить и без каменки, тогда баня нагреется лишь от стенок бака и котла, однако, пар будет довольно тяжёлым, так как от топки тепло будет использоваться лишь на прогрев воды. А вода быстро закипит и заполнит баню плотным паром.

Топку изготавливают из металла с толстыми стенками, так как она несёт максимальную нагрузку тепла, и металл тонкий очень скоро прогорит. На дне топочной камеры обязательно устанавливают колосник, сквозь который зола от древесного топлива высыпается в зольник. Колосник должен быть толщиной не меньше пяти миллиметров.

Зольник – это место, находящееся под топкой, предназначенное для сбора золы и удобного её извлечение. Через дверь зольника воздух попадает в топку, благодаря чему топливо горит.

Дымоход – это канал для выхода из печи дыма. Он должен быть оснащён шибером или задвижкой, уровнем открытия, которых можно регулировать вытягивание дыма. Дымоход проходит через каменку или бак, нагревает их и оканчивается трубой для вывода дыма.

Каменка – встроенный или навесной резервуар в котле, в который помещены специальные банные камни. Размер каменки зависит от габаритов котла и самой парилки. Существует правило: размеры водяного бака, каменки и топки не должны сильно различаться.

Прямоугольные котлы

Перед тем как изготовить котел для бани прямоугольной формы, нужно подобрать листовой металл в необходимом количестве. Толщина его должна быть не менее 4 мм, при этом лучше подыскать легированную жаропрочную сталь. Если ее не окажется, можно взять и обычную, толщиной 5—6 мм. Чтобы растопить помещение парной объемом 20 м3, габариты камеры сгорания должны быть ориентировочно 450 х 450 при высоте 600 мм. В данном случае рассматривается топка, стоящая вертикально. Ориентация в пространстве не играет особой роли, все зависит от наличия свободного места.

Прямоугольный котел для бани

Дальнейшая инструкция о том, как сварить котел для бани своими руками:

  • Разметить стальной лист и выполнить его раскрой с помощью болгарки. Порезать полосовой металл на ребра жесткости, трубы для воздушной заслонки и дымохода.
  • Сварить корпус топки. Прорезать внизу фронтальной части отверстие для дверцы, а в крышке – для патрубка дымохода. Приварить патрубок как показано на рисунке, а также выносной канал для загрузки дров.
  • Ко всем стенкам камеры сгорания приварить ребра жесткости из полосы толщиной 4 мм. Кроме упрочнения конструкции ребра улучшают теплообмен между топкой и воздухом помещения.
  • Изготовить и установить загрузочную дверцу с регулируемыми петлями и запорным механизмом. В тело дверцы можно врезать патрубок с воздушной заслонкой, которая будет регулировать подачу воздуха для горения.
  • Прикрепить борта для устройства верхней каменки. Такая конструкция не является обязательной, часто весь котел ограждают сеткой и пространство между ней и корпусом доверху засыпают камнями .

Принцип сборки горизонтальной печи мало чем отличается, его можно осуществить, изучив чертеж для котла в баню:

Чертеж для котла в баню

В этой конструкции каменка погружена внутрь топки за счет углубления сверху корпуса. Камни будут отлично прогреваться, но объем камеры сгорания уменьшается. Здесь предусмотрена установка колосниковой решетки и дверцы зольника, в этом случае врезать заслонку для воздуха в загрузочную дверцу не нужно.

Это интересно: Газовые котлы для бани и сауны — рассмотрим подробно

Котлы цилиндрической формы

Проще всего сделать котел для бани из трубы с толстыми стенками (6—8 мм). Можно взять и тонкостенную трубу, а то и вовсе железную бочку, но долго такая печь служить не будет. Итак, труба диаметром 400—500 мм до 1 м в длину будет камерой сгорания. К ней следует приварить днище и крышку из стального листа толщиной не менее 5 мм. Такой котел в баню можно делать без колосниковой решетки, все операции производятся через загрузочную дверцу. Выносной канал для ее установки можно сделать прямоугольного или круглого сечения, длина его равна толщине стены бани.

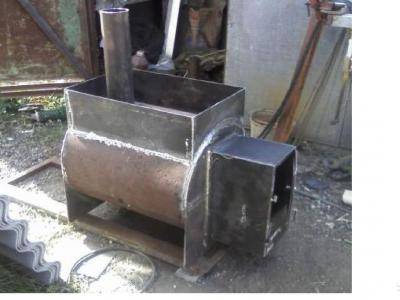

Котел в баню из трубы

В центре крышки выполняется отверстие, к которому приваривается патрубок для дымохода. Регулировать интенсивность горения можно, установив в дымоходе заслонку, которая будет уменьшать тягу. Но чаще делают отверстие в дверце и врезают в нее патрубок с заслонкой, как показано на рисунке.

Бортик на котле

Самодельный котел в баню из трубы должен иметь каменку, здесь для нее приварен специальный бортик из стали толщиной 4 мм. Это простейшая модель печи, а трубу можно расположить и горизонтально, особенно если она имеет большой диаметр. Тогда дверцу нужно будет ставить с торца, а дымоход приваривать в конце трубы. Для устойчивости к корпусу топки нужно будет прикрепить опоры.

Самодельный котел для бани

Правила установки котла в кирпичную печь

Сделать своими руками хорошие котлы для встраивания в печь – дело не сложное, но и здесь есть свои тонкости и нюансы. К примеру, трубу для них брать лучше толстостенную и бесшовную, но в самом крайнем случае, когда нет других вариантов, можно взять и со швом – но обязательно его перед этим еще раз заварить.

Подачу приваривать удачнее всего возле края верхней толстой трубы, а вот обратку – где душа пожелает, она все равно будет работать. Далее, нельзя сваривать трубы встык – необходимо по их краю снять фаску, чтобы сварочный шов был такой толщины, что и у стен труб. А вот при сварке встык некоторые места легко могут оказаться плохо проваренным, а потому котел начнет течь.
Оптимальное расстояние между коленцами – 5-6 см, так варить удобнее всего. К слову, если вдруг оказалось, что новый котел в кирпичную печь течет, как решето, — ничего страшно. Все дырявые места нужно будет просто зачистить болгаркой, шлифовальным диском и промыть еще раз.

Выставлять котел в печи нужно строго по уровню, хотя совсем небольшие погрешности все же допустимы. Но — небольшие.

Разновидности котлов для бань

По типу используемого топлива котлы для бани делятся на такие группы:

  • твердотопливные приборы, функционирующие на дровах, угле, торфе и т. д.;

    Твердотопливный агрегат, совмещенный с печью-каменкой

  • электрические;

    Электрокотел с водогрейным баком

  • газовые;

    Газовые агрегаты для бань

  • котлы, которые работают на жидком топливе – солярке, керосине, отработанном масле.

    Котел для бани дизельный

При выборе материала также есть свои нюансы. Так, котлы из чугуна используются редко, поскольку их нельзя ставить в парилке, а лишь в отдельном помещении. В самой же парной можно поставить:

  • железный котел;

    Схема котла с баком для воды

  • кирпичный;
  • железный, но обложенный кирпичом.

    Банный котел из металла, обложенный кирпичом

Сотни лет в банях было принято возводить массивные кирпичные печи, но благодаря современным технологиям сегодня изготавливают преимущественно компактные металлические модели.

Это интересно: Турник потолочный

Способы обогрева

При изготовлении котла для бани из трубы или стальных листов нужно выбрать топливо:

  • природный газ;
  • электрический ТЭН;
  • жидкое топливо;
  • пиролиз;
  • твёрдое топливо.

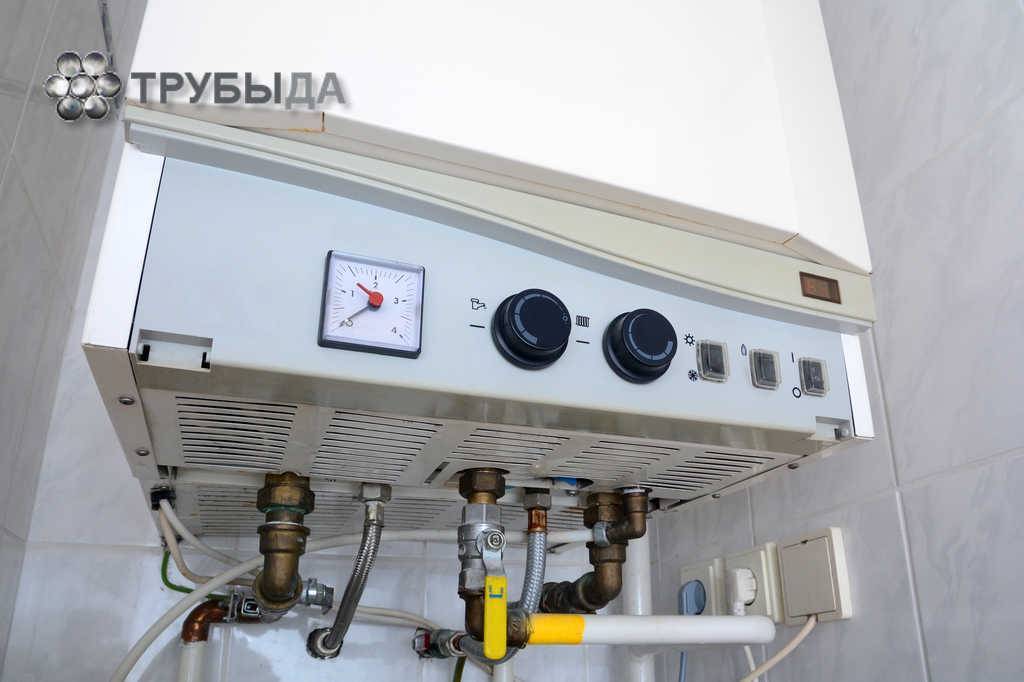

Газовый обогрев бани

Газовый нагрев является самым экономичным и доступным. Конструкция котла существенно упрощается, количество обслуживаний минимально. Но необходимо чётко соблюдать требования по безопасности эксплуатации: обеспечить хорошую тягу дымохода, установить систему вентилирования, датчики утечки.

Газовое оборудование для обогрева

Электрический обогрев бани

Отопление электрокотлом является не дешёвым, но универсальным. Он выгоден отсутствием продуктов сгорания, не требует монтажа дымоотвода, заготовки топлива и оборудования мест для его хранения.

Обогрев бани с применением жидкого топлива

При условии отсутствия подключённого газа и электричества применяют жидкое топливо. Котёл отличается высокой конструктивной сложностью, необходимостью частых обслуживаний, высокими требованиями к месту установки.

Пиролизный обогрев бани

Процесс пиролиза основан на получении газа для отопления ёмкости с водой в процессе сгорания древесного топлива. Оборудование имеет две камеры сгорания и сложную конструкцию. Преимуществами такого решения является длительное экономное отопление, повышенные температуры нагрева до +1200С.

Твердотопливный обогрев бани

Твердотопливный агрегат для нагрева выгоднее других автономных котлов. Имеет простую конструкцию, не требует частых обслуживаний, позволяет использовать различные виды твёрдого топлива.

Недостатками являются: инерционность нагрева, необходимость оборудования места для хранения топлива, частая чистка дымохода от нагара и сажи.

Правила установки

Нужно позаботиться о собственной безопасности, так как стальная печь способна прогреваться до температуры 500 градусов или даже больше, поскользнувшись на полу, можно получить серьезный ожог

Прежде всего, следует помнить, что вокруг металлического котла необходимо обязательно сделать кирпичный тепловой экран. Благодаря этому, высокие температуры будут значительно снижены и смягчены.

В результате работы должен получиться экран из кирпича с вентиляционными отверстиями по всему периметру. Делать это нужно для всех видов котлов, сделанных из металла.

В банях, как правило, вся парилка сделана из древесины, поэтому следует обязательно учитывать меры пожарной безопасности. В частности, в них говорится о том, что к горючим стенам должно соблюдаться расстояние минимум 50 см.

Если же не представляется возможным учитывать это правило, то придется использовать либо кирпичную кладку, либо специальные листы теплоизоляции, которыми покрывают горючую поверхность от пола и вплоть до потолка.

При пропускании трубы через потолок также можно не учесть несколько важных моментов, которые впоследствии могут привести к пожару. Если он был сделан из негорючих материалов, то отверстие для трубы делают большего диаметра, а все остальное пространство закрывают минеральной негорючей ватой, а также снизу и сверху закрывают базальтовым картоном.

Нужно позаботиться о собственной безопасности, так как стальная печь способна прогреваться до температуры 500 градусов или даже больше, поскользнувшись на полу, можно получить серьезный ожог. В связи с этим полы желательно делать из нескользких материалов. Больше всего для этой цели подойдет древесина. Многие люди выкладывают полы из керамической плитки, которая в мокром состоянии становится весьма скользкой, поэтому от этого лучше отказаться.

https://youtube.com/watch?v=z22zuI04mqo

Конструкция

Конструктивно самодельные котлы для бани состоят из следующих элементов:

  • топочной камеры;
  • зольника;
  • каменки;
  • чана с водой;
  • дымохода.

Подбирая оптимальные размеры котла можно добиться повышения эффективности сгорания топлива, обеспечивать внутри бани оптимальный микроклимат и контроль температуры.

Особенности конструкции:

  • стальной корпус, способствующий быстрой отдаче тепла в помещение;
  • отсутствие рубашки охлаждения, за счёт чего упрощается технология сборки;
  • не предусмотрены внутренние каналы, поэтому температура продуктов сгорания высокая;
  • удобное размещение дверцы для загрузки топлива (в предбаннике) и камеры сгорания (в парной).

Как не сделать из этой печки бомбу?

Главные элементыпечки из трубы

Как бы это не казалось смешным, но из трубы можно не только печку для бани сделать, но и настоящую бомбу. Это происходит из-за того, что в процессе сварки допускаются грубые ошибки. Например, если тяга будущей печи слишком сильна, для чего и необходимо заранее сделать задвижку в дымовую трубу, причем обязательно подвижную.

Во-вторых, важно не допустить возможного возгорания сажи, особенно большого его количества. А для этого нужно укомплектовать печку, если она горизонтальная, дожигателем: в верхней части трубы вваривается с этой целью горизонтальный лоток – на пол печки глубиной

Далее, почти у верха трубы, отделяя основную камеру от входа в трубу, делаются два отверстия в стенке самой печки. А чтобы те не коптили, их нужно сделать трубочками, немного загнутыми в сторону трубы. Вот такая нехитрая конструкция добавит кислорода и поможет сжечь все продукты горения, значительно уменьшив осаждение сажи.

А еще пару штрихов дизайна – и доставшаяся почти даром печь из трубы станет вашей гордостью!

С чего следует начать

Начинать следует, естественно, с приобретения всех необходимых материалов, которые потребуются вам в процессе строительства. Чтобы создать своими руками котел для бани, стоит обзавестись его заготовкой. Для этого подойдет металлическая бочка или отрезок трубы.

Выбирайте бочку, имеющую толстый металл, емкостью до двухсот литров. Если вы берете металлическую трубу, она не должна превышать ста сантиметров в длину, а в диаметре должна составлять чуть больше полуметра. Такую заготовку можно использовать для бани, площадь которой не превышает 12 метров — она отлично прогреет воздух в парной и будет поддерживать жар еще долгое время.

Не стоит брать для котла в баню металл из нержавеющей стали, поскольку она обладает низкой теплопроводностью. Это качество в разы повлияет на скорость прогрева воздуха в помещении, а следовательно, и на количество топлива.

Предлагаем ознакомиться Можно ли ходить в баню при насморке?

Чтобы изготовить своими руками дно, необходимо вооружиться металлическим кругом, имеющим толщину 5 см, а диаметр более 0.5 см. В качестве опоры хорошо подойдут круги из арматуры. Помимо всего прочего, необходимо сделать крышку котла, которая будет выполнять роль опоры над камнями. Подойдет также металлический круг, не превышающий в толщину 1 см. Кроме того, потребуются металлические листы, чтобы изготовить следующие важные детали котла:

  • короб с перегородками;
  • бак для воды ( подойдет нержавеющая или оцинкованная сталь);
  • дверцу:
  • дымоход.

Чтобы сделать колосник, необходимо взять заготовку из круга металла, имеющего толщину не менее 5 см. Чем выше толщина этого круга, тем лучше. Заготовка должна иметь параллельные прорези для того, чтобы обеспечить к топливу поступление воздуха.

Из инструментов необходимо взять:

  • болгарку, имеющую круги для резки по металлу с диаметром 180 мм;
  • сварочную технику.

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

  • Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
  • На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.
  • Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
  • Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.
  • Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
  • В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.
  • Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
  • Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Смотрите видео

вечная печь для бани

Watch this video on YouTube

Виды котлов

Котел твердотопливный

В зависимости от вида применяемого топлива все известные конструкции котлов (металлических печей) для бань подразделяются в настоящее время на следующие классы:

  • газовые агрегаты;
  • электрические;
  • работающие на твёрдом топливе;
  • пиролизные;
  • работающие на жидком (дизельном) топливе.

Изготовление газового котла, являющегося самым экономичным вариантом из всех перечисленных, представляется возможным лишь в том случае, когда к вам на участок уже подведён газ.

Бесспорным достоинством устройств электрического типа является отсутствие каких-либо вредных отходов и возможность обходиться без вентиляционных систем. Такие котлы также снимают заботу о наличии долгосрочных запасов топлива; но при таком выборе не следует забывать о постоянном росте стоимости потребляемой ими электроэнергии.

Изготовление котла

Котлы на твёрдом топливе способны долгое время поддерживать как сам процесс горения, так и требуемую температуру нагрева. Но, в отличие от своих газовых и электрических собратьев, они не могут работать непрерывно и нуждаются в регулярной загрузке новых партий топлива.

Пиролизные и жидкотопливные котлы выполняются, как правило, по сложным технологическим схемам и вряд ли могут быть реализованы в обычных бытовых условиях. Для самостоятельного изготовления подходят лишь первые три из рассмотренных нами видов отопительных конструкций. Предлагаем вашему рассмотрению наиболее распространённый сегодня вариант твёрдотопливного устройства, работающего на обычных дровах.

Типы и особенности банных котлов

Вначале остановимся на самой большой группе банных котлов – металлических. Они могут иметь различные размеры и дополнительные функции. Компании выпускают очень широкий ассортимент продукции, но отличаются они, по большому счету, только дизайнерским оформлением и ценой

На какие характеристики котлов следует обращать внимание перед приобретением?

Простая схема банного металлического котла с выносной емкостью для воды

Один из вариантов металлического котла с медной обвязкой

Материал изготовления

Большинство котлов изготавливаются из углеродистой стали обыкновенного качества, толщина листов изменяется в пределах 2÷5 мм, самые дорогие могут производиться из более толстой стали.

Стальной банный котел

Сталь со временем под воздействием высоких температур начинает отпускаться, твердость уменьшается, увеличивается пластичность. Во время этих процессов проявляется эффект остаточной деформации. Это значит, что изменяются линейные размеры котла, ухудшается открывание/закрывание дверок, возникают риски нарушения герметичности сварных швов.

У стальных котлов есть риск нарушения геометрии и сварных швов

В последнее время начали выпускаться котлы из ковкого чугуна. Они имеют улучшенные показатели по длительности пользования, конструкции более устойчивы к воздействию высоких температур.

Чугунные котлы для парной

Технические параметры таких котлов на более высоком уровне, но, к сожалению, цена не всегда возрастает пропорционально улучшению качества. За счет недобросовестной рекламы производители пытаются искусственно увеличить свои прибыли.

Чугунный котел для бани

Еще одно новое достижение производителей – облицовка внешних стен металлических котлов канем. Котел выглядит красиво и престижно. Производители утверждают, что он дольше держит тепло, и это правда. Но они молчат, что он намного дольше нагревается и, соответственно, для прогревания парной понадобится больше времени. Кроме того, уменьшается теплоотдача металлических стен, в результате этого они нагреваются до более высокой температуры. А длительный нагрев до таких температур оказывает негативное воздействие на металл.

Котел, обложенный камнями

Змеевик для облицовки банных печей и котлов

Отделка талькохлоритом – фото

Варианты изготовления

Существует несколько основных вариантов, как смастерить котлы для бани своими руками. Чертежи устройства нужно делаться максимально точными, чтобы избежать различных ошибок при сборке.

Из металлической трубы

Этот способ создания котла считается самым популярным и наиболее используемым. Чаще всего в качестве основного материала применяются толстостенные трубы из металла. Лучше всего использовать заготовки диаметром не менее 50 см и длиной примерно 1 м. С их помощью получится устройство, способное обогреть парную площадью 9 квадратных м.

Процесс изготовления котла прост и состоит из следующих этапов:

  1. От арматуры отрезаются три одинаковых куска диаметром 1,4 см и длиной 30 мм. Эти детали будут использоваться в качестве опор для корпуса изделия.
  2. Из листа стали вырезается круг (дно будущего устройства) такого же диаметра, как и труба.
  3. Из кустка материала вырезается металлическая крышка для печки.
  4. В середине проделывается отверстие. Его размер должен точно соответствовать диаметру дымохода.
  5. В нижней части трубы формируется отверстие.
  6. Затем изготавливается короб. Внутри него должна быть предусмотрена разделительная деталь, которая сформирует две камеры: для топки и золы.
  7. На следующем этапе работы начинается сборка конструкции. Первым делом приваривается изготовленный короб, который должен выходить на улицу или в топочное отделение.
  8. В предварительно проделанное отверстие вставляется труба дымохода.
  9. Затем оборудуется фундамент под печь. В его качестве может быть бетонная стяжка либо железобетонная плита.
  10. На него устанавливается устройство, а поверх крышки укладываются тяжёлые камни.
  11. В самом конце строится тепловой экран из кирпича. Сделать его можно в виде небольшой стены либо обложить котёл целиком.

Из листов металла

Этот вариант изготовления отличается своей простотой и доступностью. В работе используется недорогая листовая сталь диаметром 5 и 10 мм, а также некоторые материалы, которые можно купить в любом строительном магазине города.

Порядок действий:

Рисуется чертёж будущего изделия с подробным представлением наиболее важных узлов.
Из купленных листов металла вырезаются отдельные заготовки нужного размера. При этом они должны точно соответствовать изготовленной схеме банного котла.
Кусок толстостенного материала загибается и формирует корпус устройства.
Затем края привариваются друг к другу

При этом важно сделать шов как можно более ровным и качественным. Если нет возможностей или навыков проведения подобной работы, то лучше всего нанять квалифицированного специалиста.
Во внутреннюю часть изготовленного корпуса вваривается отрезок трубы.
Затем формируется бак для воды.
В топочной камере делается широкое отверстие, в него устанавливается труба дымохода.
К ней прикрепляется специальная задвижка, которая будет контролировать силу тяги.
К конструкции приделывается топочная дверца.
С обратной стороны котла крепится небольшая трубка для подсоединения крана.
Вокруг устройства строится защитный экран из кирпича

Благодаря ему будет уменьшаться негативное воздействие высоких температур на людей. Кроме этого, он защитит от случайного прикосновения и сильного ожога.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
