Основные виды газовых счетчиков и их описание

Лучшие счетчики газа с типоразмером G6

Самые сложные задачи по учету газа в коммерческих организациях способны решать счетчики с типоразмером G6. Они отличаются высоким максимальным расходом пропускаемого газа (до 10 куб. м/ч). Специалисты выделили несколько надежных изделий.

Elster BK-G6 T 5600

Рейтинг: 4.9

Широкую линейку газовых смесей способен контролировать счетчик Elster BK-G6 T. Это может быть традиционный природный или сжиженный газ, инертные, неагрессивные и неоднородные составы. Прибор предназначен для установки в быту, коммунальном хозяйстве, в лабораториях и заводских цехах. Эксперты отмечают компактность прибора, симпатичный внешний вид, низкий уровень шума. В конструкции предусмотрена блокировка цифровых колес, что предотвращает обратный ход. За низкие энергетические потери модель занимает первое место в нашем рейтинге. Устройство отличается неприхотливостью, счетный механизм не боится загрязнений газовой смеси.

Пользователям понравилась стойкость прибора к коррозии, надежность и длительный срок службы.

  • широкий диапазон расхода (0,06…10 куб. м/ч);
  • 10-летний межповерочный интервал;
  • высокая точность измерений;
  • коррозионная стойкость.

высокая цена.

СГД-3Т-G6 5250

Рейтинг: 4.8

Бытовой счетчик мембранного типа СГД-3Т-G6 пользуется популярностью у владельцев частных домов и коммунальных служб. Прибор предназначен для учета газа с диапазоном измеряемого расхода от 0,06 до 10 куб. м/ч. Отличительной чертой устройства, которую высоко оценили эксперты, является коррекция показаний с учетом температуры проходящего газа в пределе -40…+35°С. При этом температура воздуха может быть от -40С до +50°С. Несколько проигрывает модель победителю рейтинга в межповерочном интервале (8 лет).

Пользователи довольны качеством изготовления, безотказной работой, высокой точностью измерений. К недостаткам можно отнести большие габаритные размеры, да и внешний вид оставляет желать лучшего.

Плюсы и минусы механических счётчиков

По способу передачи информации газовые счетчики делятся на механические и электронные.

Несомненные достоинства механических счётчиков:

  •       Простота конструкции.
  •       Низкая, в отличие от электронных приборов учёта, цена.
  •       Отсутствие источника питания, требующего замены в случае выхода из строя.

Их недостатки: большие габариты, повышенный (по сравнению с электронными аналогами) уровень шума и малый интервал времени между поверками.

Механические счетчики различаются и по принципу действия:

  • Вихревые, подсчитывающие частоту колебаний потока вокруг обтекаемого тела.
  • Мембранные (они же камерные или диафрагменные), основанные на перемещении мембраны, оказывающей воздействие на поворотное устройство, показывающее объём проходящего газа.
  • Приборы, измеряющие перепад давления на сужающем устройстве. Так как данная величина пропорциональна квадрату расхода, то её сначала измеряют, а потом – интегрируют.
  • Термоанометрические, основанные на изменении температуры нагретого тела под воздействием проходящего потока.
  • Ротационные счётчики, отсекающие определённый объём газа и при этом поворачивающиеся. Вращение ротора приводит к срабатыванию счётного механизма.
  • Турбинные, основанные на вращении турбины под напором проходящего потока.

Счётчики газа в зависимости от пропускной способности подразделяются на приборы:

  • Бытового назначения (1 ÷ 6 м3/ч).
  • Коммунально-бытового использования (10 ÷ 40 м3/ч).
  • Промышленного назначения (˃40 м3/ч).

Зачем нужен газовый счетчик, плюсы и минусы установки счетчика на газ в квартире

Газовый счетчик фиксирует расход газа в доме, гарантируя пользователям экономию. Не стоит рассчитывать на моментальную выгоду, поскольку сначала сам измеритель потребует вложений. Но глядя на квитанции за газ, экономия будет налицо.

Экономия при установке

Преимуществом счетчика называют то, что при полном отсутствии расхода газа (в случае отпуска или командировки), оплата не будет начисляться вовсе. При отказе от установки счетчика расход будет указываться в квитанциях независимо от реальных показателей.

Для начисления оплаты за газ поставщик использует специальные нормативы на человека, которые завышены. Ежемесячно пользователь платит больше, чем потребляет на самом деле. И чем больше людей проживает в квартире, тем крупнее переплата.

Государство также заинтересовано в распространении счетчиков, поэтому на потребляемые ресурсы накладываются дополнительные повышающие коэффициенты. Описанные коэффициенты постепенно растут в течение нескольких лет, пока не достигнут своего максимального значения.

Владельцы домов с автономным газовым отоплением после установки счетчиков могут запускать оборудование независимо от статуса общего отопительного сезона. Отсутствие прибора учета приведет к автоматическому отключению подачи газа в момент завершения сезона.

Газовый счетчик: критерии выбора

Приобретая прибор для учета газа, необходимо обязательно оценить, насколько он соответствует следующим параметрам:

  • Безопасность использования.
  • Компактность.
  • Бесшумность работы.
  • Как можно более редкая поверка.
  • Надежность и длительный срок службы.

Газовые счетчики можно размещать как в доме, так и на улице

Последний вариант считается менее экономичным, к тому же в этом случае нужно обязательно обратить внимание на температуры, при которых прибор способен работать

Выбирая счётчик, берут во внимание направление движения газа в трубе. Различают устройства, где газ идёт справа или слева по основной топливной магистрали

Стоит заранее отметить движение газа по основной трубе и расположение потребляющих устройств в доме.

Перед покупкой газового счётчика измеряют расстояние в месте крепления от центра трубы до стены прибора. При выборе устройства это расстояние должно быть больше отрезка между осью присоединительного патрубка и задней стенкой счётчика. Иначе прибор может просто не подойти по своим габаритам.

Если газопровод уже смонтирован, обязательно замеряют осевое расстояние между трубами. По этому параметру подбирают прибор учёта. В противном случае придётся менять все систему или покупать новый счётчик

Разновидности квартирных приборов учета

Сейчас производятся нескольких типов устройств учета газа, отличающихся следующим принципом работы:

Мембранный (диафрагменный) счетчик газа

Это вид прибора изготавливают с фланцевым или резьбовым соединением. В корпусе размещено нескольких резервуаров, один из них наполняется газом оказывая давление на диафрагму. Когда резервуар наполняется, механизм срабатывает и газ начинает поступать в следующую камеру.

Процесс цикличен, и устройство подсчитывает сколько раз диафрагма перемещалась. Основываясь на объеме камер, прибор так же подсчитывает, сколько израсходовано объема газа.

Устройство диафрагменного счетчика газа

Используют данный тип счетчика при значительных затратах газа. Это надежные приборы, могут служить – двадцать лет, но для них поверку проводят раз в 10 лет. Минус этих устройств в том, что они большого размера и производят шум.

Роторный (ротационный) счетчик газа

Эти приборы привлекают тем, что обладают значительной пропускной способностью при небольших размерах и почти не издают шум. Эти небольшие изделия устанавливают в квартирах и жилых домах. Устанавливают их исключительно на вертикальную трубу, в которую газ поступает сверху вниз.

Принцип функционирования счетчика следующий. В корпусе прибора находится камера, в которой установлены 2 ротора. Газ, поступающий в устройство, вращает роторы.

Устройство роторного счетчика газа

Важно! Роторный счетчик который вы решили приобрести, должен быть качественно собран. Нельзя чтобы в корпусе была нарушена герметичность, самое слабое место – стекло циферблата.. Так же важно, чтобы роторы были хорошо подогнаны между собой и легко вращались, чтобы работе не мешало трение

Всё это влияет на срок службы прибора

Так же важно, чтобы роторы были хорошо подогнаны между собой и легко вращались, чтобы работе не мешало трение. Всё это влияет на срок службы прибора

Роторные счетчики способны пропускать большой объем газа, надежны, не требуют наличия электроэнергии и не боятся кратковременных перегрузок.

Плохо в них то, что, если случайно повредить стекло циферблата, газ в большом объеме начнет поступать в помещение где он находится. Межповерочный интервал небольшой, поверки проводят через 5 лет. Прослужит устройство – 20 лет.

Струйный счетчик газа

Эти устройства используют при небольших затратах газа. Принцип работы основан на измерении частоты колебания потока поступающего газа. Он проходит сквозь сопло, в результате чего установленный пьезоэлемент колеблется и создает электрические импульсы, с их помощью устройство и подсчитывает количество прошедшего газа, передавая данные на жк-дисплее.

В приборе нет движущихся частей, по этой причине он служит очень долго (до 24 лет). Для работы необходимо питание, которое обеспечивается литиевой батареей. Прибор просто монтируют на трубу на резьбах, имеет небольшие размеры, не издает шум и измеряет точно. Поверку проводят через 12 лет. Существуют струйные модели, способные передавать замеры дистанционно («умные счетчики«). Можно приобрести изделие с термокорректором, его располагают на улице. Но корпус у них непрочный при установке вне дома требует защиты от повреждений.

В названии модели прибора есть цифра, которая говорит о его максимальной производительности.

Механический и электронный счетчики

Работа электронного счетчика основана на импульсах, говорящих о расходе газа. Прибор маленького размера, работает точно, не издают шум, возможна передача измерений на расстояние. Но стоят такие приборы дорого.

Механический прибор ориентируется на крутящий момент, возникающий под воздействием потока газа, через шестерни и ролики, данные измерений, отображаются на табло. Стоит такой прибор с простой конструкцией недорого. Не требует электропитания, но он сильно шумит и требует для установки много места.

Электронный прибор подойдет для установки в квартире, так как он требует мало места и не шумит. А механическое устройство придется установить на улице или расположить в подходящем техническом помещении.

Вихревые приборы учета

Они работают благодаря измерению частот колебаний потока газа, возникающих в потоке в процессе вихреобразования или колебания струи после прохождения дефлектора (тела создающего вихри).

Эти устройства используется редко, стоят они дорого и в основном устанавливаются на газораспределительных подстанциях.

Счетчик на газ в квартиру: ставить или не ставить

Ответ на вопрос, нужно ли в квартире устанавливать газовый счетчик, можно найти в Федеральном законе № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» от 23.11.2009 г.

Для тех, кто имеет автономное газовое отопление, установка счетчика дает много преимуществ

В документе прописано, что до 01.01.2019 года счетчики должны быть установлены у всех потребителей, за исключением тех, кто проживает в домах, предназначенных под снос или капитальный ремонт. Разрешается не ставить счетчик и тем, кто потребляет газа до 2 м³ в час. Затем срок продлили еще на 2 года.

С позиции потребителей, учитывая цену на газ, счетчик необходимо ставить при следующих условиях:

  • если в квартире прописаны 2 человека и более. Нормы потребления газа в квартирах без счетчиков значительно превышают реальный расход топлива;
  • при установке индивидуального газового отопления. Есть возможность регулирования количества потребляемого газа, а следовательно, экономить.

Квартиры с газовыми котлами автоматически попадают под действие закона. Устанавливать приборы учета должны организации, занимающиеся поставкой топлива потребителям. Если в квартире только газовая печка и колонка (то есть потребление – до 2 м³), работы по установке счетчика выполняются за счет квартиросъемщика (или владельца), заявившего о желании им пользоваться.

Оборудование для учета потребленного газа отличается разнообразием

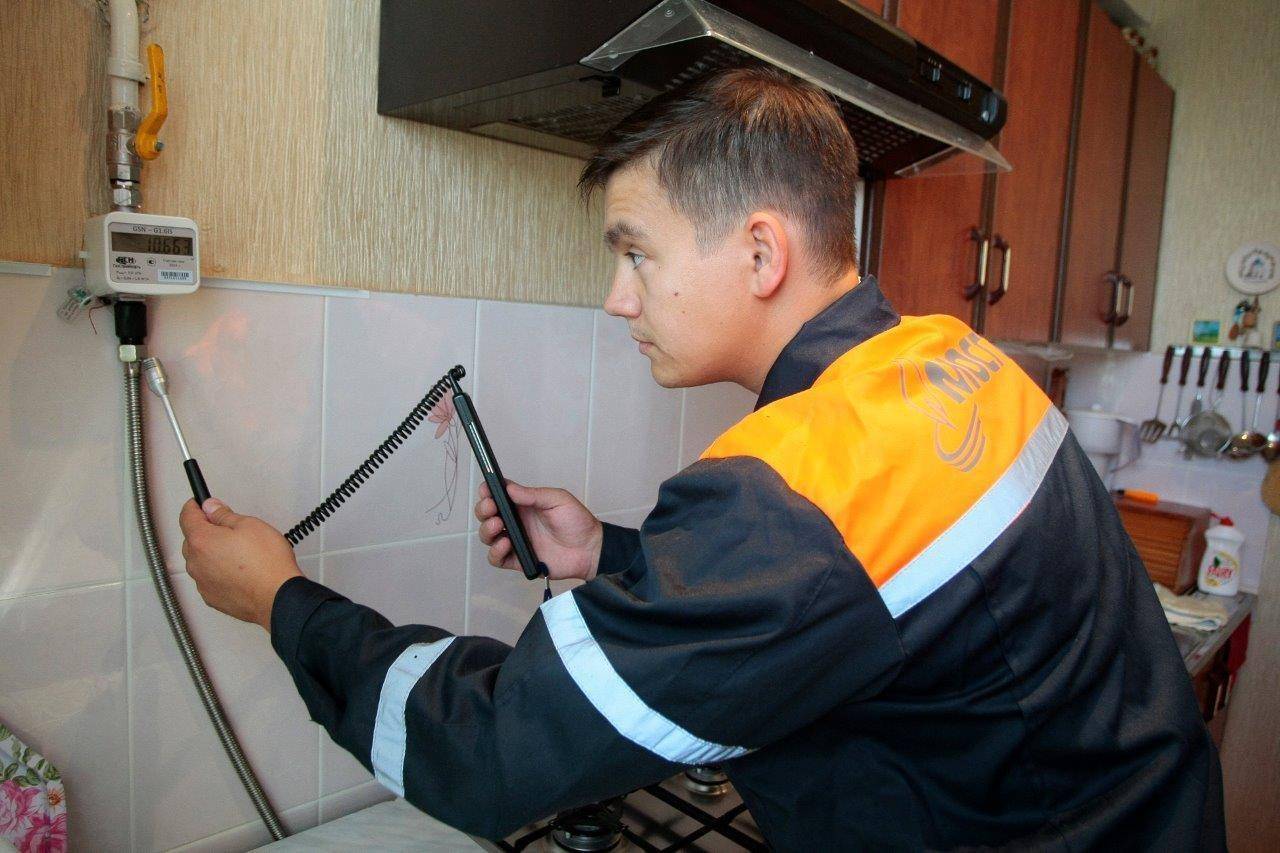

Порядок действий при установке газового счетчика в квартире

Если принято решение установить в квартире газовый счетчик, требуется запастись терпением и внимательно изучить перечень необходимой документации. Ситуации, когда отдельные некорректные фразы или недостаток документов становятся причиной возврата, дополнительного похода в соответствующую инстанцию, достаточно часто встречаются. Основные этапы последовательного сбора материалов:

  1. Получение разрешения на установку СГБ. Для этого следует обратиться в местную государственную организацию (она может иметь разные названия), которая занимается выдачей технических условий на установку определенного газового оборудования. При себе необходимо иметь следующие документы:
  • свидетельство о праве собственности на квартиру (оригинал и копию);
  • технический паспорт (оригинал и копию);
  • паспорт владельца жилья (оригинал и копию).
  1. Затем заполняется заявление на выдачу техусловий для установки счетчика газа. Оно рассматривается в течение некоторого времени (в каждой организации по-разному). В итоге на руки выдается документ «Технические условия на установку газового счетчика».
  2. С данным документом следует обращаться в проектную организацию, имеющую лицензию на осуществление подобной деятельности. Специалисты разработают и оформят надлежащим образом «Проект на установку газового счетчика».
  3. С «Проектом» следует обращаться в организацию, которая занимается установкой газового оборудования.

Затраты на приобретение, подготовку документации и установку счетчика ложатся на хозяина квартиры

 Важно!На «Проекте» обязательно должна быть отметка (печать) о согласовании с организацией, занимающейся эксплуатацией газовых сетей. Это исключит проблемы в ходе установки устройства

Цена газового счетчика зависит от выбранной модели. Финансовые затраты на приобретение аппарата, подготовку документации и его установку ложатся на плечи хозяина жилого помещения.

Лучшие электронные газовые счетчики

Простота снятия показаний и высокая точность позволили электронным газовым счетчикам отвоевать свою нишу на отечественном рынке. Пользователям предоставляется возможность анализировать расход газа в разные месяцы года благодаря встроенной памяти. Единственным недостатком становится батарейка, которую приходится периодически менять. Эксперты по достоинству оценили работу нескольких устройств.

Гранд-6 ТК

Рейтинг: 4.9

Надежным прибором для учета расхода газа в квартире или частном доме является счетчик Гранд-6 ТК. Его основной деталью становится струйный генератор, использующий принцип зависимости частоты колебаний струи от объема прошедшего газа. Диапазон измерений колеблется от 0,04 до 6,0 куб. м/ч. При этом погрешность колеблется в пределах 2,5%. Питается устройство от литиевой батареи с напряжением 3,6 В. Эксперты оценили устойчивость прибора к низким (-30°С) и высоким (+50°С) температурам. Прибор выглядит стильно, он имеет компактные размеры (монтажная длина 193 мм) и небольшой вес (1,8 кг).

Прибор занимает первое место в нашем рейтинге за компактность и удобство пользования. Пользователи лестно высказываются и о функциональности, он показывает температуру.

  • компактные размеры;
  • стильный дизайн;
  • точность;
  • удобство пользования.
  • высокая цена;
  • необходимо менять батарейки.

СГМБ-1,6

Рейтинг: 4.8

Для индивидуальных потребителей газа предназначен счетчик СГМБ-1,6 фирмы Бетар. Он рассчитан на работу внутри отапливаемых помещений, его рабочий диапазон температур составляет (-10…+50°С). Уступает модель лидеру рейтинга и в диапазоне измерения расхода газа (0,04…1,6 куб. м/ч). Счетчик выглядит компактно и весит он немного (0,7 кг). Средний срок службы прибора составляет 12 лет. Монтировать устройство можно как вертикально, так и горизонтально. В качестве источника энергии используется литиевая батарейка. На ЖК дисплее хорошо читается информация о расходе углеводородного сырья.

Пользователи довольны точностью показаний, компактностью, 12-летней гарантией. К недостаткам следует отнести боязнь низких температур и не очень распространенный тип батарейки.

  • компактность и легкость;
  • 12-летняя гарантия;
  • низкая цена;
  • универсальный монтаж.
  • боится низких температур;
  • сложно купить батарейку.

ЭКО НОМ-1.6 1/2″

Рейтинг: 4.7

Оптимальное сочетание цены и качества отметили эксперты в отечественном счетчике газа ЭКО НОМ-1.6 1/2″. Прибор электронного типа может определять расход как природного, так и сжиженного голубого топлива. Устройство использует эффект колебания струи газа, протекающего в определенное время через генератор. Поверять прибор придется через 10 лет. С подключением счетчика в магистраль проблем не будет, на корпусе нанесена стрелка. Не может похвалиться модель диапазоном расхода (0,04…1,6 куб. м/ч) и уровнем погрешности (3%). Оптимально использовать счетчик в квартирах, где газ требуется для 4-х конфорочной плиты с духовкой.

К плюсам пользователи относят удобство монтажа, доступную цену, информативный дисплей. Из минусов можно отметить ограниченную сферу применения.

Популярные модели газовых счётчиков для квартиры

Мы постарались составить для вас некий рейтинг газовых счётчиков, доступных и популярных в России. Представленные в нём модели газовых счётчиков давно находятся на рынке и уже успели себя зарекомендовать.

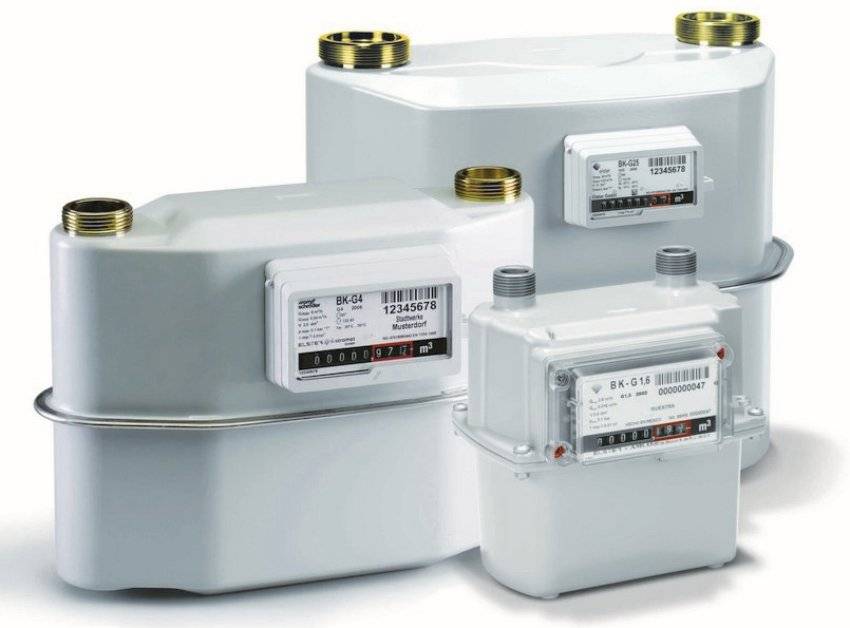

ВК (G4, G6)

Мембранные газовые счётчики этой марки хорошо зарекомендовали себя при газификации частных домов. Но также подходят для установки в квартирах, в случае, если для их отопления применяются газовые котлы. Имеется много модификаций, нас интересуют лишь две:

  •         G4
  •         G6

Имеются лево- и правосторонние модификации. Работают при температурах от -30 до +50. Выдерживают давление до 50 кПа. Благодаря герметичному корпусу отлично подходят для установки на улице, даже без защитных шкафов. Межповерочный интервал – 10 лет. Срок службы – 24 года. Гарантия — 3 года.

Гранд

Гранд — электронный малогабаритный счётчик газа, широко применяемый в России.

Встречается в следующих модификациях (цифры означают пропускную способность):

  •         1,6
  •         2,3
  •         3,2
  •         4

Доступны модели с термокорректорами и специальными выходами для дистанционного сбора данных. Ставятся на горизонтальную и вертикальную трубу. Благодаря прочному корпусу можно устанавливать на улице. Срок поверки – 12 лет. Срок службы – 24 года.

СГБМ (Бетар)

Счётчики компании “Бетар” бесшумные, не вибрируют, не создают помех для радиоприборов. Эти счётчики в основном устанавливаются внутри отапливаемых помещений, поскольку их рабочий диапазон находится в пределах от -10 до +50 °C. Они просты в монтаже благодаря своим размерам 70х88х76 мм, весу в 0,7 кг и возможности установки как на горизонтальной, так и на вертикальной газовой трубе. Благодаря наличию накидных гаек с резьбой 1/2, монтаж осуществляется без сварки и прочих соединительных элементов.

Аппарат является электронным, в качестве источника питания применяется литий-ионная батарейка, срок службы которой составляет 5-6 лет.  Срок службы самого прибора — 12 лет. Рабочее давление — 5кПа

Счётчик СГБМ можно приобрести в следующих модификациях (цифры означают пропускную способность):

  •         1,6
  •         2,3
  •         3,2
  •         4

Имеется встроенная функция “Календарь” – она позволяет зафиксировать моменты отключения питания во время эксплуатации счётчика. Дополнительно можно заказать счётчик с температурной коррекцией. Он будет учитывать температуру окружающей среды и приводить её к температуре 20 °С. Что позволит учитывать объём газа, независимо от внешних условий. Присутствует возможность укомплектовать счётчик “БЕТАР” импульсным выходом для автоматического дистанционного сбора и передачи показаний.

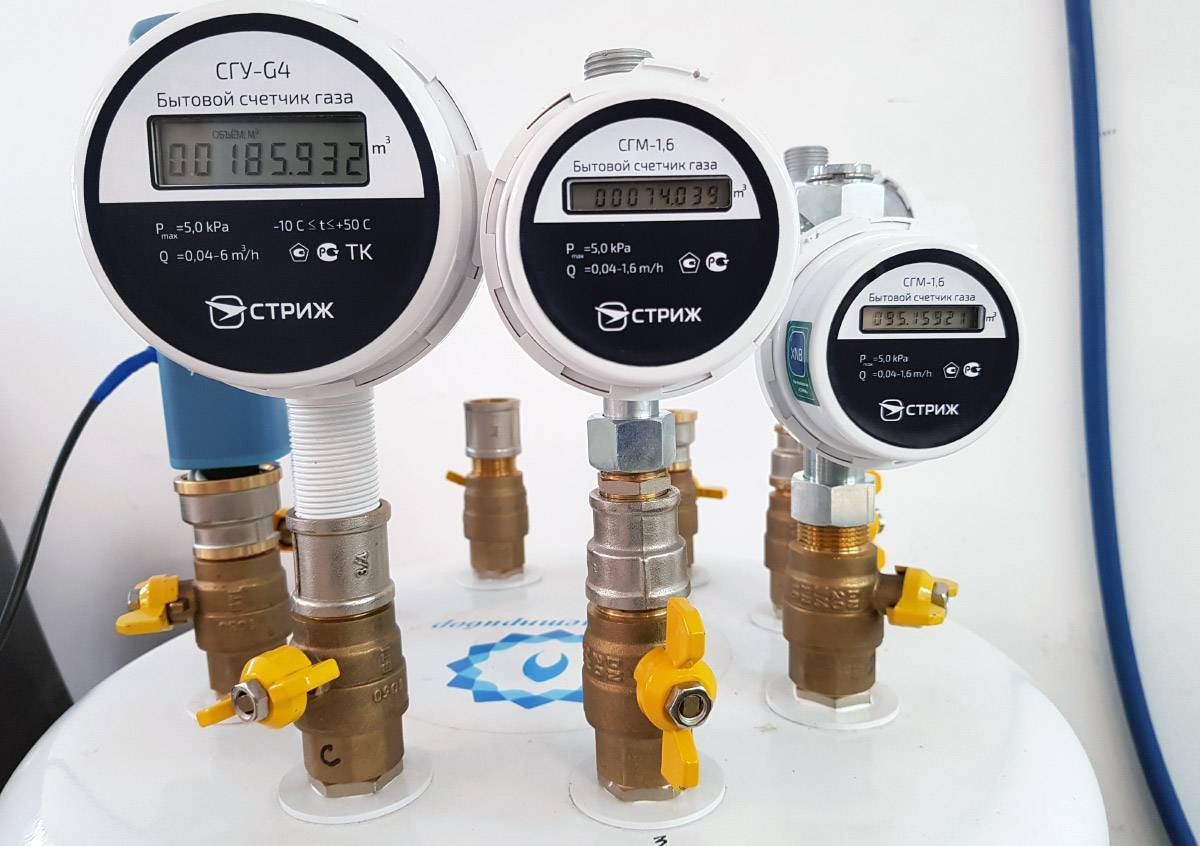

СГМ

СГМ – электронное устройство для измерения расхода природного или сжиженного газа. Отличается малыми габаритами (110х84х82) и весом 0.6 кг. Корпус герметичен и устойчив к механическим повреждениям. Возможна установка на вертикальную и горизонтальную трубу. Табло счётчика поворачивается. Имеется модификация с импульсным выходом для подключения к внешней системе учёта.

Модели марки СГМ:

  •         1,6
  •         2,5
  •         3,2
  •         4

Для автономного питания в устройстве имеется литиевая батарея класса “АА”. Максимальное давление — не более 5 кПа. Монтируется при помощи накидных гаек с резьбой 1/2. Работает счётчик при температурах от -10 до +50. Межповерочный интервал — 12 лет. Гарантия от производителя — 12 лет.

Можно заказать версию с датчиком импульса для дистанционной передачи показаний расхода газа.

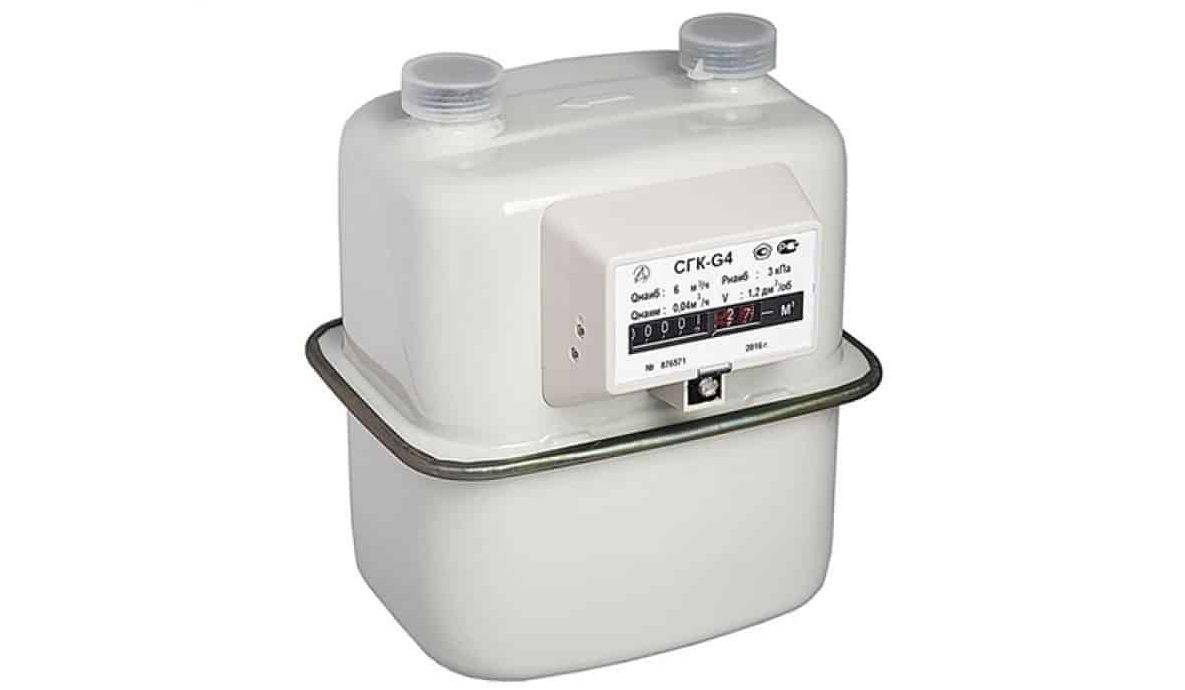

СГК

Мембранный счётчик, изготовленный из листовой стали. Работает при температурах от -20 до +60. Резьба штуцера М30×2мм. Бывает лево- и правосторонний. Максимальное рабочее давление — 50 кПа. Габариты — 220x170x193, масса — 2,5 кг.

Имеются следующие модели, отличающиеся цифирными обозначениями, которые указывают номинальный расход газа.

  •         СГК G4
  •         СГК G2,5
  •         СГК G4

Срок службы – 20 лет, интервал между поверками – 10 лет.

Арзамас СГБЭ

Бытовые электронные счётчики марки “Арзамас” выпускаются в двух модификациях:

  •         1,6
  •         2,4

Прибор компактный, без подвижных элементов, надёжный, лёгкий и прочный. Прост в монтаже. Питается от литиевой батареи, которой хватает на 8 – 12 лет. Срок службы – 24 года.

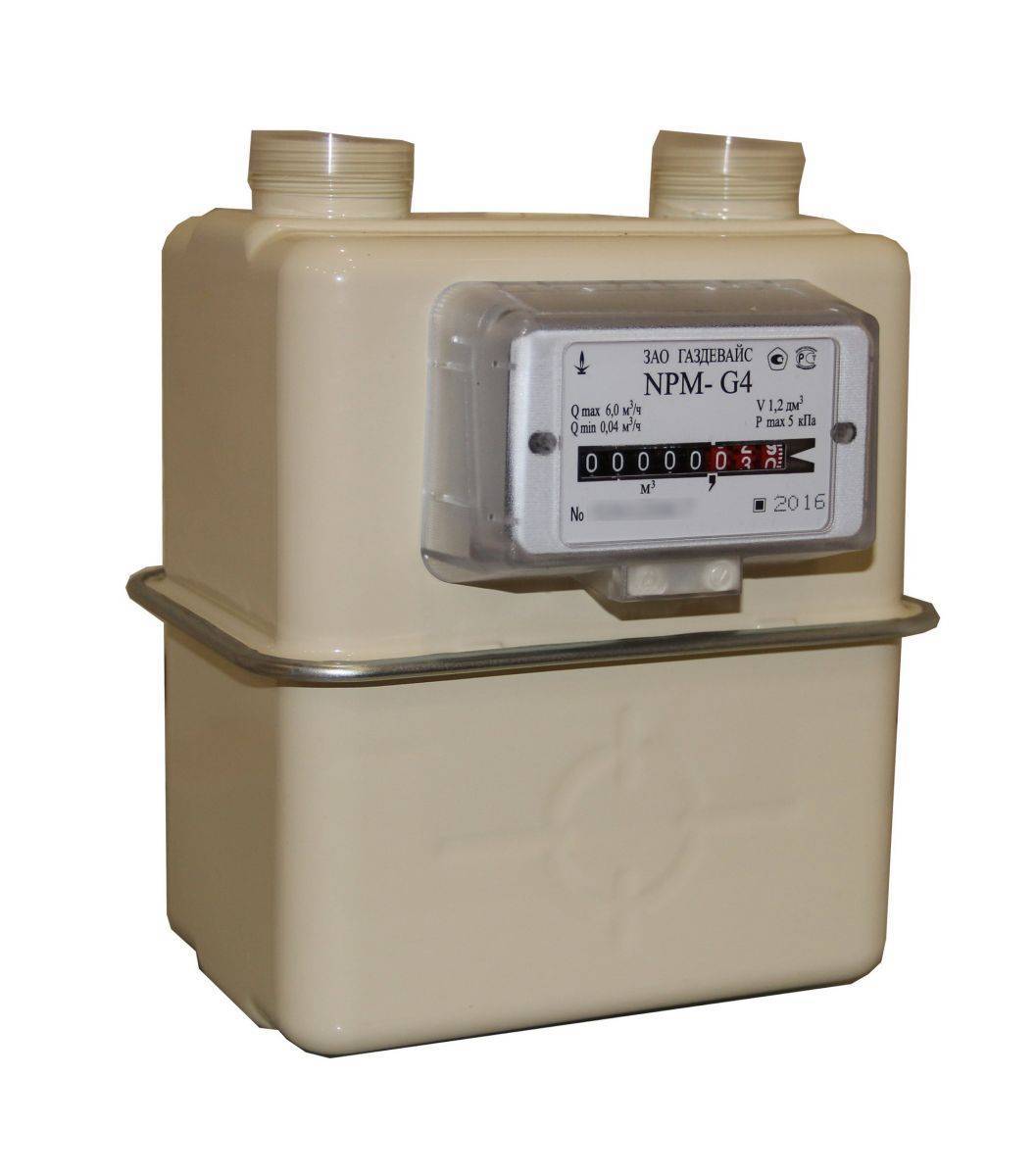

Газдевайс NPM

Мембранный счётчик NPM различается по моделям:

  •         G1.6
  •         G2,5
  •         G4

Возможно лево- и правостороннее исполнение. Работает при температурах от -40 до +60. Имеет стандартные для мембранных устройств размеры 188x162x218 и вес порядка 1,8 кг.

Срок между поверками — 6 лет. Срок службы — 20 лет, гарантия — 3 года.

Зачем нужен термокорректор?

Не секрет, что при понижении температуры газ сжимается, а при повышении расширяется, соответственно летом, в жару, через счетчик пройдет больше газа, а зимой меньше. Несмотря на то, что чайник закипит с одинаковой скоростью, счетчик без термокоррекции покажет разные значения объема. Именно для того, чтобы скомпенсировать потери при высоких температурах, поставщики газа используют коэффициенты. Попробуем выяснить, что такое термокорректор, и зачем он нужен?

И так термокорректор, или как эту процедуру называют специалисты, приведение измеряемого объема к стандартным условиям.

Что происходит? Допустим лето и на улице +30, газ поступает в трубопровод теплым, а значит расширенным. Чайник на плите закипит, но счетчик посчитает расход газа больше, чем если бы температура в квартире, и на улице была +20 градусов. Задача термокорректора, или приведения к стандартным условиям, как раз заключается в том, чтобы пересчитать показания счетчика исходя из стандартных значений температуры + 20 градусов. При таком подходе и зимой, и летом, несмотря на разную температуру газа, учет будет осуществлен по честному потреблению энергетического ресурса, или по полезной работе. А не по меняющемуся объему.

В современных приборах термокорректор присутствует, кроме того сейчас практически все поставщики газа требуют применение счетчиков именно с термокоррекцией, главное на что стоит обратить внимание — это что измерение температуры происходит непосредственно в потоке газа, а не является теоритически вычисляемым. Если датчик температуры есть, то приведение к нормальным условиям будет максимально точным, и Вам не придется задумываться про коэффициенты и то, что вы платите за воздух

Замена батарейки

Устройство снабжено литиевой батарейкой класса “АА”, напряжением 3,6 В. Продолжительность работоспособности элемента питания рассчитано на весь нормативный срок службы счётчика, составляющий 12 лет.

Если батарейка вышла из строя преждевременно, эта ситуация относится к гарантийным случаям. Об истощении заряда свидетельствует четыре точки, появившиеся между разрядами показаний дисплея.

Замена должна выполняться в условиях сервисного центра изготовителя или лицензированной компании, заключившей договор с заводом. Поскольку батарея размещена внутри корпуса, её замена невозможна без нарушения заводских пломб.

Элемент питания меняется следующим образом:

  1. Открывается крышка, поворотом по часовой стрелке. Элемент питания размещён внутри крышки, припаянным поверх платы.
  2. Отсоединяются контакты отслужившей батарейки и впаивается новая, с соблюдением правильности расположения полюсов.
  3. Проверяется работоспособность дисплея.
  4. Выполняется сборка в обратной последовательности.

Виды счетчиков газа

Газовый счетчик представлен разными типами (роторный, мембранно-диафрагменный, вихревой и барабанный) и типоразмерами, зависящими от его пропускной способности. Типоразмер бытового счетчика зависит от количества и вида газового оборудования в доме:

Мембранные, которые иногда называют камерные или же диафрагменные.

Данный прибор учета состоит из корпуса, крышки, измерительного механизма, счетного механизма, кривошипного-рычажного механизма и газораспределительного устройства.

Принцип работы данного счетчика основан на том, что газ разделяется подвижными частями устройства на доли от общего объема и потом циклическим образом суммируется.

В турбинном газовом счетчике объем потребляемого газа рассчитывается исходя из количества оборотов турбины, вызываемых поступающим газом.

Счетный механизм находится вне газовой полости и учитывает число оборотов, проходящее через понижающий редуктор и газонепроницаемую магнитную муфту. В рабочих условиях прибор учитывает суммарный объем газа по нарастающей.

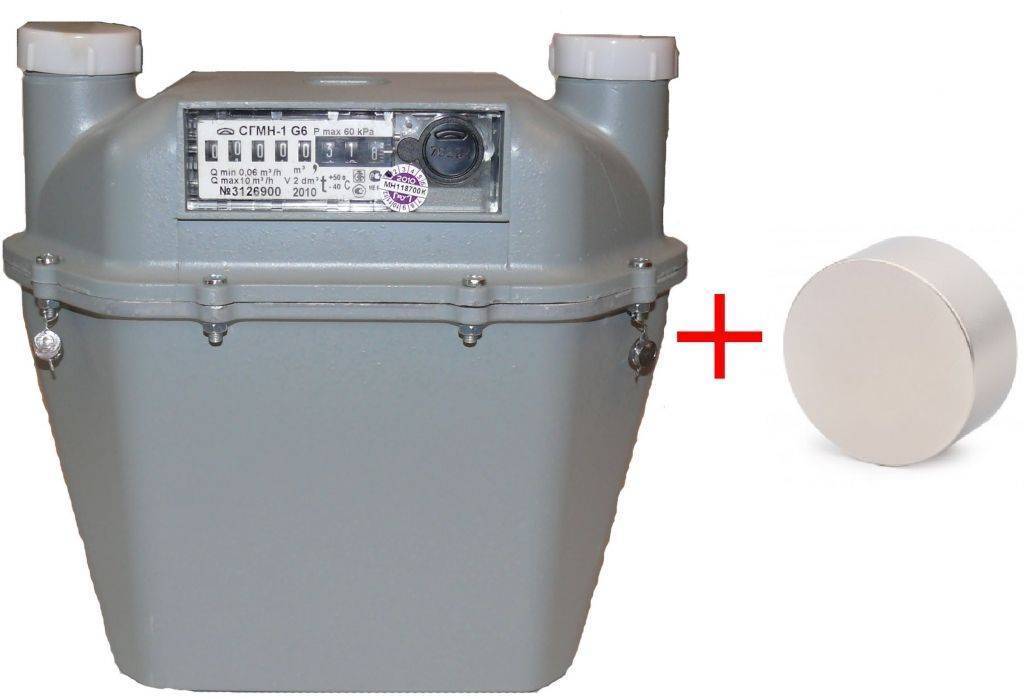

Прибор четко фиксирует скорость потока газа и при попытке внешнего несанкционированного вмешательства
Контакты просто замкнутся, и счетчик не будет работать.

Турбинный газовый счетчик выглядит как отрезок трубы с фланцами, на котором в проточной части установлен выпрямитель  и узел турбины. На корпусе прибора также устанавливается масляный узел, который необходим для смазки подшипников механизмов турбины. Также не корпусе турбины могут быть установлены датчики температуры, давления и импульсов.

Турбинные приборы учета разделяются на три вида, отличающиеся между собой различной степенью автоматизации и обработки информации:

  • Для раздельных измерений параметров
  • Для полуавтоматических измерений параметров
  • Для полностью автоматических измерений всех параметров
  • В зависимости от бюджета и желаемого результата, можно выбрать именно тот газовый прибор учета, который подойдет именно в данной ситуации.

Ротационные приборы учета

Видов приборов учета газа становится все больше и появление на рынке ротационных счетчиков, как оптимальных приборов учета для объемов газа  в коммунальной сфере.

Он обладает большой пропускной способностью и имеет большой диапазон различных измерений. При таких характеристиках удивляет небольшой размер устройства. Ротационный газовый счетчик не нуждается в электроэнергии, известен своей долговечностью и возможностью дополнительного контроля исправности работы по перепадам давления газа в трубе. При этом данный прибор учета не чувствителен к кратковременным перегрузкам.

Газ, поступающий в корпус роторного счетчика вращает два восьмеркообразных одинаковых по размеру ротора. Входными и выходными частями прибора служат патрубки, вращающиеся роторы постоянно смазываются маслом, для обеспечения точной бесперебойной работы. Благодаря снижению трения и минимизации утечек газа прибор максимально точно показывает все данные

Поэтому балансировке и обработке роторов уделяется особое внимание

Вихревые счетчики газа

Этот прибор учета считается наиболее точным, так как показания не зависят от давления и температуры. Правда при малой скорости потока газа и необходимости работать в агрессивной среде эти счетчики не рекомендуются, так как увеличивается погрешность измерений.

Работа прибора основана на зависимости расхода частоты колебаний давления, которое возникает в процессе образования вихрей.

Конструкцией прибора предусмотрена усеченная призма, которую обтекает поток газа. За призмой находится высокочувствительный элемент, улавливающий вихри.

Жидкостные приборы учета газа.

Не менее точнее вихревых являются жидкостные приборы учета газа. Считается, что их показания даже лучше вихревых. Но минусом для клиентов является как сложность самой конструкции прибора, так и трудности в обслуживании.

Чаще всего такие устройства можно встретить в лабораториях, где их используют на профессиональном уровне.

Принцип работы прибора заключается в учете скорости выталкивания газа в определенных порциях из определенной жидкости. Чаще всего процесс происходит на основе дистиллированной воды.
