Ремонт кирпичной трубы дымохода в частном доме

Частые ошибки и проблемы при установке

Основные ошибки, допускаемые при самостоятельной кладке дымохода.

  • Выбор некачественного кирпича;
  • Слишком большая толщина швов;
  • Неправильный состав раствора;
  • Неправильный расчет высоты печной трубы;
  • Несоблюдение равномерности при укладке канала;
  • Несоблюдение противопожарных требований, перечисленных выше.

Из-за ошибок в укладке возникают завихрения, потеря герметичности канала, плохая тяга. Все это приводит к ухудшению эксплуатационных свойств дымохода.

Обслуживание и чистка

В процессе эксплуатации на стенках трубы образуется налет из сажи, который необходимо убирать. Профессионалы рекомендуют чистить дымоотвод не менее 2 раз в год – в начале и в конце отопительного сезона.

Существует несколько способов чистки:

Народные методы

Периодическое сжигание осиновых дров и картофельных очисток помогает выдуть всю сажу со стенок дымохода;

Химический способ

Специальное полено-трубочист пропитывают химическими составами, которые взаимодействуют с отложениями в трубе и способствуют их разрушению;

Механическая чистка

Самый эффективный метод. Для механической чистки можно пригласить профессионала со специальным оборудованием, а можно попробовать почистить самому с помощью щетки. Чистка происходит не только с крыши, но и снизу, через прочистные дверцы.

Советы специалистов

Иногда разжечь огонь бывает трудно. Одной из причин является наличие конденсата, ухудшающего движение газов.

Если дымоотвод не имеет утепления, наблюдается теплопередача от горячих газов к окружающей среде. При значительной разнице температуры внутри и снаружи дымохода возникает «точка росы». В этой точке пары конденсата преобразуются в жидкость. Эта жидкость разрушает дымоход.

Поэтому трубу дымохода рекомендуется утеплять. В этом случае все продукты горения выходят только в газообразном состоянии.

Как утеплить

Самый простой способ утеплить кирпичную кладку снаружи-штукатурная отделка. Для этого на трубу надевается специальная сетка, на которую наносятся несколько слоев штукатурки. Практика показывает, что срок жизни защищенного таким образом дымоотвода увеличивается в 2-3 раза.

Кроме того, для утепления используют материалы с низким коэффициентом теплопередачи-минеральная вата, стекловата, базальтовое волокно.

Некоторые горе-мастера обкладывают дымоход изоляцией, не устраивая металлического кожуха, и сверху всю эту конструкцию закрывают фольгой. Такая система в корне неправильна и принесет больше вреда, чем пользы.

Чем заделать отверстия при проходе стальной печной трубы

Как устроить отверстие и чем его заделать, зависит от материала самой конструкции и места расположения. К наиболее распространенным видам дымоходов относятся:

  • металлическая труба – для бани и другим подсобных помещений используют изделие из жаропрочной и кислотоустойчивой стали, для жилых зданий предпочтительнее «сэндвич»: вложенные друг в друга стальные цилиндры с теплоизолирующим наполнением во внутреннем слое;
  • асбестоцементная – применяется реже из-за большего веса и быстрой засоряемости: внутренняя поверхность изделия недолго сохраняет гладкость;
  • кирпичный дымоход – классический вариант, сооружаемый из огнеупорного кирпича.

Для безопасного прохода через перекрытие применяется такое приспособление, как проходной патрубок. Изделие такое можно найти в магазине или соорудить самостоятельно.

  1. Патрубок представляет собой короб, с отверстием для дымохода. Те стороны, через которые проходит труба, имеют несколько большие размеры, чем параметры короба – для закрепления на потолке. Высота патрубка приравнивается ширине перекрытия. Диаметр отверстия должен быть немногим больше диаметра дымохода.
  2. Собранный короб оклеивают со всех сторон, исключая лицевую панель, изоляционным фольгированным материалом из базальтовых волокон – теплоизолятор предупредит нагревание материала, соприкасающегося с патрубком.
  3. На потолке вырезают отверстие так, чтобы вокруг не было близкорасположенных потолочных балок, и помещают в него патрубок. Закрепляют саморезами к потолку. Можно надеть приспособление прямо на печную трубу и установить вместе. На фото – момент монтажа.
  4. Со стороны чердака или второго этажа полости вокруг дымоотвода внутри короба заполняют теплоизолятором: жаростойкой минеральной ватой или даже керамзитом.
  5. На изделие надевают металлическую панель и закрепляют саморезами к полу.

На дымоотовод надевают металлический оголовник и закрепляют на крыше.

Самый надежный способ – распушка. Это увеличение толщины стенок дымохода на участке прохода. Сооружается распушка относительно просто: с каждым рядом кирпич смещается на одну четверть, образуя волне эстетичный бордюр.

Соприкасаться деревянные поверхности со стенками все равно не должны, хотя нагрев в этом случае минимален. Заделать щель вокруг расширения рекомендуется войлоком, пропитанным либо асбестом, либо глиняным раствором.

Проход через крышу выполняется так же, как и в случае стального изделия, с учетом распушки, разумеется. Сверху стык между крышей и дымоотводом перекрывается фартуком.Как заделать отверстия в перекрытиях и на крыше, подробно рассматривается на видео.

Раствор для кладки

В его составе присутствует глина, песок, вода и цемент. Жидкость берется в чистом виде, без различных включений, то есть ее нельзя брать с водоемов и искусственных прудов. Используемая глина также должна быть максимально чистой, без посторонних включений.

Различия растворов в зависимости от участка кладки

Для каждой части дымохода желательно использовать определенную цементную смесь:

  • труба под кровлей возводится с цементно-известковым или известковым раствора;
  • для части дымохода выше кровли применяется цементно-песчаный состав.

Если делается кирпичный дымоход для металлической печи своими руками, то стоит знать, что толщина слоя раствора будет зависеть от фракции песка, чем он мельче, тем аккуратнее будут швы.

Изготовление смеси

Смесь готовится из просеянного речного песка и чистой глины, добытой с глубин земли не менее 1,5 метра. Ее также нужно просеять, при этом ячейки сита не должны превышать 5 мм. Перед замесом глину нужно замочить в воде и выдержать 48 часов.

После такой подготовки глина смешивается с песком в пропорции 2 к 1, а затем все это заливают водой, выдерживая соотношение 1 к 4. Чтобы замес настоялся его нужно оставить на 12 часов, а затем перемещать до получения однородной смеси.

Цементно-известковый состав готовится практически также, только в него добавляется еще и известь, которую просеивают через сито с ячейками 3 мм.

Общие правила строительства кирпичных дымоходов

При строительстве дымоходной конструкции для частного дома важно учитывать ряд основных правил:

  1. Монтаж элементов дымохода начинается снизу вверх.
  2. Внутренняя труба устанавливается в предыдущий элемент конструкции, а наружная часть – насаживается сверху. Это обеспечивает защиту от образования конденсата на утеплительном слое, который расположен во внутренней части контура.
  3. Для фиксации дымоходной трубы с тройными и отводными элементами применяются хомутные соединители.
  4. Соединительные участки не должны располагаться на уровне перекрытий или кровельного пирога.
  5. Тройник монтируется на кронштейн-опору.
  6. Каждые 200 см дымоходной трубы фиксируются в стене при помощи надежных креплений.
  7. При фиксации трубы к стеновой поверхности не должно образовываться прогибов или деформаций дымоотвода. Это приведет к снижению тяги в готовой системе.
  8. Дымовой канал не должен соприкасаться с основными коммуникациями: электрической проводкой, трубой для подачи газа, водяными трубами, вентиляцией.
  9. При выводе дымохода через перекрытия и кровлю необходимо выполнить небольшой отступ на 15 см для теплоизолированных труб и на 30 см – для неутепленных труб.
  10. Следует избегать создания горизонтальных участков дымоотводной системы, длина которых превышает 100 см.

Кроме того, при обустройстве дымохода следует учитывать параметр теплового расширения системы.

При использовании легковоспламеняющихся материалов для монтажа кровли дымовая труба оснащается специальным искроуловителем, изготовленным из металлической мелкоячеистой сетки (размер ячейки 5×5 мм).

Что такое гильзование кирпичного дымохода?

В процессе эксплуатации кирпичных дымоходных каналов в них накапливается сажа, которая влияет на ухудшение тяги в системе. Кирпичные дымоходы обладают довольно шероховатыми стенками, поэтому они предрасположены к накапливанию сажи. Кирпичные коммуникации для отвода продуктов сгорания легко разрушаются вследствие различных негативных факторов, воздействующих на них. Рассмотрим эти факторы:

  • температурные перепады;
  • конденсат, появляющийся из-за разницы температур во время эксплуатации кирпичных дымоходов;
  • агрессивные химические соединения, которые содержатся в дыме.

В результате скопления сажи ухудшается тяга в системе, что, в свою очередь, сказывается на работоспособности отопительной конструкции. В итоге может возникнуть эффект обратной тяги, что приведёт к задымлению жилых помещений

Такой эффект представляет большую опасность для здоровья и жизни хозяев дома, поэтому для обеспечения безопасности очень важно вовремя выполнять профилактические проверки и очистительные мероприятия

Установка гильзы в дымоход не влечет за собой таких затрат, как полная замена дымохода

Решить проблему с образованием сажи в кирпичном дымоходном канале можно двумя основными способами:

  • гильзование дымохода;
  • полный демонтаж старого канала и установка новой дымоходной коммуникации.

Так как второй вариант является гораздо более трудоёмким и влечёт за собой большие финансовые расходы, многие люди проводят гильзовку дымохода.

Кирпич для кладки дымохода

Для самостоятельно монтажа дымохода из кирпича нужно предварительно рассчитать количество материалов. Необходимо заранее знать, сколько потребуется кирпича и цементного раствора

Особое внимание стоит уделить еще выбору материала, ведь от его качества напрямую зависит надежность кладки печной трубы над крышей, а также всей остальной конструкции. И тут есть несколько полезных рекомендаций.

Стоит понимать, что для материала, используемого при кладке такой конструкции, выдвигается требование огнеупорности. По форме кирпич нужен ровный, чтобы отсутствовали трещины и прочие дефекты. Специалисты рекомендуют закупать материал с маркой от 200 и выше. Оптимальный размер кирпича для возведения дымоходной трубы — 25x12x6.5 см.

Между собой кирпичи скрепляются с помощью специального раствора, смешанного из цемента, песка и воды в определенных пропорциях. Его качество можно выявить по зернистости песка. Из мелкозернистых фракций получается идеальный раствор для кладки дымохода. Иногда в его состав включается глина. Нужно брать чистый материал, без каких-либо примесей.

Отверстие прохода трубы в кровле необходимо гидроизолировать. Это позволяет избежать стекания жидкости по трубе внутрь здания. Для реализации данной задачи чаще всего используют выдру — утолщение на наружной стороне кладки. Но ее можно заменить с помощью металлической детали — «фартука».

Особенности монтажа

Наиболее простой вариант для монтажа – насадной дымоход. Как же выложить трубу своими руками? Рассмотрим способ кладки классического дымоход для банной печи:

Рассчитываем параметры дымоотвода одни из способов, приведенных выше;

Стандартное сечение канала для банной печи- 250×120мм –это как раз размер красного кирпича, кроме того понадобятся кирпичи-половинки. Их можно купить либо отрезать;

Раствор укладывается толщиной не более 1см, предпочтителен глиняный состав с добавлением цемента;

  • Подготавливаем все необходимое- кирпичи, раствор, инструменты;
  • Снимите размеры для распушки, шибера и выдры;
  • Кладка следует начинать от печки, проверяя каждый ряд строительным уровнем. Периодически очищайте канал от лишнего раствора;
  • Совет – после укладки первых двух-трех рядов кирпичей, закрепите по углам будущего дымохода веревки и протяните их к потолку (строго вертикально). По ним контролируется положение дымоотвода;
  • На месте установки шиберной задвижки необходимо закрепить рамку;
  • Продолжайте укладку кирпича до распушки. Перед устройством распушки необходимо подсчитать количество ее рядов. За один ряд диаметр канала увеличивается на ¼ ширины кирпича. Кирпичные выводы должны плотно присоединяться к балкам перекрытия, зазоров между ними не должно быть, иначе дымоход будет шататься
  • Класть распушку следует согласно схеме (см. выше-рис.1). Ее можно менять исходя из своих размеров;
  • После укладки распушки продолжаем укладку дымохода;
  • Начинаем укладывать выдру с нижней стороны крыши, увеличение сечения дымохода при укладке выдры должно происходить с учетом наклона ската крыши, постепенно;
  • Совет- для повышения устойчивости следует вмуровать в выдру металлические пластины;
  • При необходимости –подрезаем концы кирпичей;
  • Устройство оголовка. Для этого внешний периметр увеличиваем на четверть кирпича;
  • Финишный ряд. Монтируем в него сетку от птиц. Сверху дюбелями крепим защитный колпак.

Достоинства и недостатки кирпича для устройства дымоходов

Кирпич — это традиционный материал для оборудования дымоходов. Преимущества данного материала в относительной дешевизне (например, по сравнению с сэндвич-трубами) и длительном сроке службы. К тому же, кирпичный дымоход хорошо сочетается и со старыми зданиями, и с современными строениями, и с деревянными постройками, и с бетонными, и с кирпичными.

К недостаткам же можно отнести довольно длительный монтаж и большой вес конструкции. Также аэродинамические свойства кирпичных дымоходов (которые могут быть либо квадратными, либо прямоугольными) хуже, чем характеристики круглых труб.

К тому же, поверхность кирпича и цементные швы не отличаются идеальной гладкостью, поэтому на них быстрее оседает сажа и прочие твердые продукты сгорания.

Расчеты параметров

Размер дымохода для печи из кирпича должен оставаться неизменным по всей длине, оптимальное его значение выбирается в зависимости от габаритов отопительного устройства.

Размер в сечении

Подходящие параметры устройства зависят от топочной камеры и мощности печи. Внутренние стенки нужно делать гладкими без наплывов раствора и выступов, тогда они дольше будут оставаться чистыми.

Чаще всего применяются кирпичные дымоходы квадратного и прямоугольного сечения, их кладка выполняется в 4, 5 или 6 кирпичей, при расчете сечения одна сторона конструкции умножается на вторую. Стандартными размерами считают: 12,5×25 см. Расчет ведется по внутреннему каналу дымохода. Указанные параметры относятся к кладке в 4 кирпича, площадь сечения составляет 156,25 см2.

При расчете сечения в пять кирпичей получается значение равное 312,5см2, а при шести – 625см2.

Устанавливая кирпичный дымоход на металлическую печь нужно присоединить его квадратное сечение с круглым отводящим отверстием печи. Так для сечения дымохода площадью в 156,25 см2 подходит круглая труба диаметром 130 мм, ее площадь составляет 133 см2, следующий за ней параметр в 150 мм, имеет большее значение, чем заявленное.

При расчете круглого сечения учитывается необходимый радиус, площадь высчитывается по школьной формуле:

S = π×R2, где число π=3,14

Зная диаметр трубы можно легко определить нужный параметр.

Расчет в зависимости от мощности

Внутренний канал зависит от оптимального соотношения размеров трубы и мощности отопительного устройства. Среди ориентиров выбора подходящего сечения выделяют размер проема, предусмотренного для поддувальной дверцы. Размер трубы должен быть меньше отверстия под дверцу.

Если же при расчете учитывать производительность печи, то можно подобрать сечение из табличных данных, но в них не учтена толщина швов, они лежат в пределах от 6 до 10 мм.

Мощность, в кВтСечение трубы, в миллиметрах
3,5130×130
3,5÷5,2130×190
5,2÷7,0130×260
7,0190×260

Высота дымохода

При расчете этого параметра нужно обращать внимание на следующие особенности:

  • в случае использования в качестве кровельного материала легко воспламеняющуюся его разновидность нужно чтобы дымоход возвышался над кровлей на 1,5 метра минимум;
  • перепад высот между верхней точкой головки и колосниковой решеткой не должен быть меньше 5 метров;
  • в случае если возле дома имеется высокое строение, то труба должна быть выше его крайней точки на 0,5 метра;
  • на крышах с негорючим покрытием минимальное расстояние до верха трубы должно равняться 0,5 метра.

При расчете высоты трубы учитывается размер топки и сечение дымохода. Так, если общая площадь топочного окна составляет 0,35 м2, а площадь сечение канала 0,04 м2, то для этих параметров подходит высота 7 метров. Чтобы произвести расчет с другими параметрами нужно установить данную зависимость и подобрать высоту.

Высота дымоходной трубы влияет на тягу, поэтому этот размер печной трубы из кирпича не должен быть меньше 5 метров, иначе могут начаться завихрения и вся копоть пойдет внутрь дома.

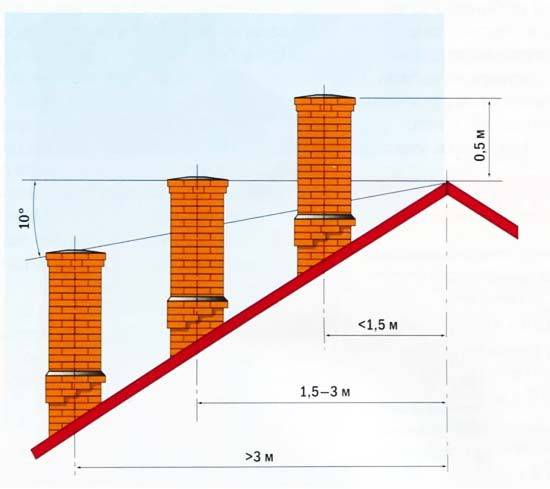

Как правильно расположить трубу от конька крыши, приведено на фото ниже:

Механические способы очистки от сажи

Это, как правило, кардинальное вмешательство и производится оно не менее раза в год в начале отопительного сезона. Это вызвано необходимостью не только удаления слоя сажи, но и мусора, нанесенного ветром. А иногда приходится доставать и птичьи гнезда, появившиеся в период простоя теплового агрегата.

Прочистка механическим способом производится сверху трубы с использованием различных инструментов и приспособлений, как вручную, так и с применением приводов от электродрели или бензопилы.

Если просвет трубы сильно забит сажей, первоначальную пробивку нужно производить чистым ядром для обрушения нагара, а затем продолжить ершами и щетками до чистых стенок.

Перед началом работы желательно протопить печь с картофельными очистками или крахмалом для размягчения сажи. После охлаждения печи ее поверхность нужно укрыть мокрым полотном, чтобы исключить попадание сажи в помещение при ее обрушении, если это произойдет – уборка помещения займет не один месяц. Также нужно плотно закрыть дверцу топки и поддувала, а шибер открыть полностью.

Работы нужно производить с использованием кровельной лестницы, при необходимости – установить ограждение. Перед подъемом на высоту нельзя принимать сильнодействующих лекарственных препаратов. Прием алкоголя исключен категорически. В противном случае трубочист рискует своим здоровьем.

Все работы нужно выполнять при сухой безветренной погоде в светлое время суток.

Смотреть видео — простой способ очистки

Чистка дымохода, простой и эффективный метод

Watch this video on YouTube

При производстве работ по очистке дымохода используются следующие материалы и инструменты:

  1. Ерш для чистки просвета дымохода. Он может быть изготовлен из пластика или металла размером в 1,5-2 раза больше размера канала.
  2. Гибкий трос с рукояткой для вращения (похожий на сантехнический), а также достаточно прочная веревка.
  3. Жесткая щетка с щетиной из синтетического материала на длинной ручке. Нужно предусмотреть ее дополнительное удлинение, ведь мы помним, что длина дымохода составляет не менее 5 метров.
  4. Груз металлический, в классическом исполнении в виде шара. Его прицепляют к веревке ниже щетки. Размер шара выбирается не более половины размера проема дымохода.
  5. Скребок металлический для удаления въевшихся пятен сажи.

Работы по очистке нужно производить в следующем порядке:

Если, в силу каких-то причин, в распоряжении не оказалось ерша нужного размера, его можно изготовить на месте из пластиковой бутылки. Для этого ее стенки разрезаются по вертикали на полосы шириной 15-20 миллиметров таким образом, чтобы они отгибались по вертикали. Такой самодельный инструмент работает не хуже стандартного.

При чистке дымохода бензопилой она используется в качестве привода для традиционного инструмента

Разновидности печных строительных смесей

Раствор состоит из какого-либо вяжущего вещества, наполнителя и растворителя.

  • Первый компонент выполняет основную задачу – при затвердевании образует прочное соединение, удерживающее элементы кладки. Наполнитель необходим, чтобы уменьшить усадку, так как при переходе из вязкого в твердое состояние объем вещества уменьшается. Наполнитель же сохраняет первичный объем и не дает полученному соединению выкрошиться.
  • Растворителем, в абсолютном большинстве случаев выступает вода. Она испаряется при затвердевании, не образуя никаких дополнительных соединений.

В самом простом случае смесь составляет одно вяжущее вещество и один род заполнителя. В смешанных вариантах состав бывает куда более сложный.

По своему назначению смеси разделяются на 3 группы:

  • кладочные – то есть, используемые при кладке самой печи, фундамента, дымохода и так далее;
  • отделочные – применятся при облицовке печи кирпичом или изразцами;

Для сооружения трубы из кирпича употребляются кладочные растворы. Разделяют их по характеру вяжущего компонента:

  • известковые – вяжущим служит гашеная известь. Такая смесь для укладки требует использования инструментов;
  • цементные – основой служит цемент или портландцемент;
  • гипсовые – для сооружения печной трубы не используются;
  • смешанные – то есть, включающие несколько вяжущих компонентов: известково-цементные, известково-шлаковые и так далее.

Для сооружения части трубы под крышей можно использовать растворы на основе глины, цемента или смеси глины и песка. Для части над крышей – известковый, цементный или цементно-известковый, так как здесь одним из главных требований является большая водостойкость, а глиняный состав размывается.

Способы и принципы ремонта

Дымоход можно починить самостоятельно, но для этого нужно знать особенности и принцип проведения ремонтных работ, точно определить тип дефекта.

Ремонт металлической трубы

Ремонт дымовой трубы из металла считается самым простым, поскольку конструкция является модульной. Она состоит из отдельных элементов, соединенных вместе. Этапы ремонта:

  1. Прочистить дымовой канал от сажи.
  2. Внимательно осмотреть поверхности канала на наличие повреждений. Для изучения внутренней стороны труб, можно использовать специальную сантехническую камеру.
  3. Если была обнаружена трещина, пробой рваной формы, нужно разобрать поврежденный участок, заменить испорченную трубу на новую.

После замены отдельного модуля, необходимо поменять соединительные кольца, уплотнительные резинки на новые.

Ремонт кирпичных дымоходов

Процесс ремонта дымохода из кирпича зависит от степени повреждения кладки и ее отдельных элементов. Варианты выполнения работ:

  1. Частичное разрушение кирпичей. Поврежденные элементы нужно аккуратно очистить от старого раствора, выбросить. Нанести новый раствор для кладки, закрепить целые кирпичи.
  2. Разрушение кладки на 20% и более. Требуется провести капитальный ремонт. Кладка полностью разбирается до разрушенного участка. Наносится новый слой кладочного раствора, выкладываются кирпичи до нужной высоты.
  3. Разрушение более 50%. Полный демонтаж кирпичной конструкции, сборка нового канала.

Трещины на кирпичной кладке можно замазать огнеупорным составом для облицовки печей.

Ремонт кирпичного дымохода Instagram / cleaning_surgut186)

Устранение дефектов у керамических конструкций

Современный дымоходы часто изготавливают из отдельных керамических гильз, которые соединяются в единый трубопровод. Они выдерживают нагревание до 450°C. Если температура поднимется выше, гильзы лопнут. Процесс ремонта:

  1. Лопнувшую гильзу демонтировать.
  2. На месте старой трубы установить новую.
  3. Заменить соединительный раствор на новый.

Восстановление функциональности железобетонных конструкций

Сложность ремонта железобетонной конструкции зависит от степени повреждения. Варианты восстановления дымохода:

Небольшие повреждения можно устранить жаростойкой штукатуркой. Для этого места повреждений нужно расштробить перфоратором

Важно не переусердствовать, чтобы стенки дымового канала остались целыми. Покрыть поверхности бетонконтактом

Заполнить расшитые отверстия штукатуркой, дать застыть перед растопкой. Крупные повреждения железобетонных конструкций исправляются частичным или полным переоборудованием канала. Лучший вариант — полная замена стенок на новые. Для этого нужно собрать деревянную опалубку, поместить внутрь нее арматуру. Залить раствор внутрь опалубки, дождаться застывания. Демонтировать опалубку.

Ремонт сэндвич-дымохода

Этапы ремонта сэндвич-дымохода:

  1. Очистить дымовой канал от сажи.
  2. Внимательно осмотреть конструкцию на наличие повреждений.
  3. Демонтировать разрушенную трубу.
  4. Установить новый модуль.

Останется заменить уплотнительные кольца на новые, замазать стыки огнестойким герметиком.

Комплектующие для ремонта сэндвич дымохода (Фото: Instagram / rentalsteel)

Кирпичный дымоход как инженерное сооружение

Кирпичный дымоход считается одним из самых сложных инженерных сооружений. Поэтому к его строительству предъявляются и особые требования: прочность, надежность и пожаробезопасность. Перед его монтажом необходимо тщательно изучить устройство его основных частей.

Основные элементы

Классический дымоход из кирпича состоит из следующих основных элементов:

  • оголовка. Его основная функция – защитить шейку трубы от воды, стекающей с металлического колпака. При кладке оголовка, кирпичи сдвигаются наружу, чтобы над нижними рядами образовался козырек;
  • шейки трубопровода, представляющей собой продолжение дымохода;
  • выдры. Она выполняет функцию защиты. А именно, предотвращает попадание осадков в трубу, и создает требуемый уровень термоизоляции;
  • внутреннего дымохода. Он ведется от перекрытия печи до уровня, располагающегося ниже потолочного перекрытия на 4 ряда кладки;
  • распушки. Она устраивается при прохождении трубы через каждое перекрытие. Ее основным предназначением является защита перекрытий от высоких температур. Стенки распушки делаются довольно толстыми (около 40 см);
  • внешнего дымохода. Он проходит через чердак, и достигает уровня крыши.

Основные требования при сооружении дымохода

При сооружении дымохода из кирпича своими руками соблюдаются определенные требования:

  • на один отопительный прибор сооружается один дымоход;
  • нельзя допускать пересечение трубы с другими инженерными коммуникациями;
  • проход конструкции дымохода через строительные элементы из негорючих материалов, должен составлять не менее 25 см;
  • на каждом этапе строительства, конструкция строго проверяется на вертикальность;
  • необходимо строго следить за отсутствием сквозных щелей или трещин в кладке.

Расчет дымохода

При расчете дымохода важно правильно выбрать его внутреннее сечение, от которого будет зависеть эффективность отвода горячих газов. Чем мощнее отопительный прибор, тем больше по ширине должен быть дымоход

Чем мощнее отопительный прибор, тем больше по ширине должен быть дымоход.

Размеры дымохода напрямую зависят от того, к какому отопительному прибору он подключается. Но чаще всего применяют следующие виды прямоугольного сечения:

  1. Четверка (когда ряд кладки состоит из 4 кирпичей, сечением 125× 125 мм). Такой тип применяется для маленьких печей каменок.
  2. Пятерка (когда дымоотвод прямоугольной формы сооружается из 5 кирпичей, сечением 250×125 мм). Данный вид подходит для каминов и средних по размерам банных печей.
  3. Шестерка (когда квадратная труба выкладывается из 6 кирпичей, сечением 250×250 мм). Такие дымоотводы подходят для мощных печей.

Делая расчеты дымохода стоит учитывать его высоту, которая считается относительно конька:

  • при размещении трубы на коньке или на расстоянии в 1,5 м от него, ее высота должна быть не менее 0,5 м;
  • при прохождении дымохода через крышу на расстоянии более 1,5 м от конька, высота трубы должна составлять 1,5 м;
  • если расстояние дымохода, проходящего через кровлю превышает 3 м, то между коньком и верхним срезом трубы делается угол 10 градусов.

Если подобрать неправильную высоту дымохода, это повлечет образование в ней завихрений и обратной тяги. А это будет способствовать задымлению помещения, и угрозой жизни для жильцов (так как появится вероятность отравления угарным газом).

Расчет параметров кирпичного дымохода

Для качественного монтажа дымоотводной системы требуется предварительный расчет основных параметров – высоты трубы и сечения канала для отвода газов. Это позволит обеспечить отличную тягу и безопасную эксплуатацию конструкции.

Высота трубы

Данный параметр определяется на основании технических требований:

  • Минимально допустимый перепад высоты между решеткой колосника и оголовком – 5 метров.
  • Если крыша выполнена из воспламеняющихся материалов, высота дымоходного оголовка составит 150 см; при настилке кровли из негорючего материала высота составит 50 см.

Наличие парапета или конька не должно создавать помех для безопасной эксплуатации дымохода. Для этого соблюдаются следующие правила:

  • При расположении трубы на расстоянии 150 см от конька или парапета ее возвышение над ними составляет 50 см.
  • При удалении оголовка дымохода от парапета и конька на расстоянии от 150 до 300 см не требуется дополнительного возвышения.
  • При удалении оголовка от края кровли на 300 см он может быть расположен ниже конька на высоту по наклонной прямой с углом в 12 градусов.

Если на территории участка расположено высокое строение, дымоход должен быть на 50 см выше его крыши.

Сечение канала

Если дымоход обустраивается для металлической печи или для твердотопливного котла, тогда расчет подходящего сечения проводится с учетом рабочей мощности оборудования:

  • Мощность – до 3,5 кВт, сечение – 14×14 см.
  • Мощность – от 3,6 до 5,1 кВт, сечение – 14×20 см.
  • Мощность – от 5,1 до 6,9 кВт, сечение – 20×27 см.
  • Мощность – от 7,1 кВт, сечение – 27×27 см.

Данные о мощности заводского отопительного оборудования указаны в техническом паспорте. Для самодельных устройств подобный параметр рассчитывается по формуле:

W = V×0,63×0,8×E/t, где

W – мощность отопительного оборудования (кВт).

V – объем топочного отделения (куб. м).

0,63 – коэффициент средней загрузки топочного отделения.

0,8 – коэффициент, определяющий часть топливного материала, который сгорает полностью.

Е – тепловая энергия топливного материала (кВт×ч/куб. м).

T – длительность горения одной загрузки топлива (час).

Тепловая энергия зависит от типа древесины и степени ее влажности.

Раствор для кладки кирпичного дымохода

К раствору для кладки печи предъявляются такие же высокие эксплуатационные требования, как и к строительному кирпичу. Раствор используется для поддержания герметичности кирпичной кладки на протяжении всего срока службы дымохода.

Поскольку труба из кирпича состоит из отдельных участков, для которых характерны различные погодные, механические и температурные условия эксплуатации, поэтому и кладочные растворы для них используются разные.

  1. Если предусмотрен коренной дымоход, тогда для первых порядовок от фундамента используется цементно-песчаная смесь – 1 часть цемента и 4 части песка. Для повышения пластичности в смесь добавляется ½ части негашеной извести.
  2. Следующие участки – начало дымоходной кладки от печи до распушки. Они должны выдерживать предельные температурные нагрузки до 400 градусов, поэтому для укладки кирпича используется связующая смесь на основе глины и песка. При прохождении распушки из комнаты через потолок на чердак кирпичная порядовка также выполняется на глино-песчаную смесь.
  3. Далее расположен участок, который служит для теплоизоляции дымохода путем монтажа металлического короба. Короб фиксируется вокруг дымоотводной трубы в месте ее вывода через перекрытие. В качестве теплоизолятора можно использовать негорючие материалы – асбест, минвату, керамзит и вермикулит.
  4. Последний участок представляет собой трубный стояк, шейку дымоотводной системы и выдру, которые подвержены чрезмерным ветровым нагрузкам. Поэтому для кладки кирпича используется смесь на основе извести. Аналогичный состав подходит для обустройства оголовка.

Для приготовления кладочного раствора используется глина средней жирности, без резкого запаха и сторонних примесей, которые могут привести к растрескиванию п>оверхности.

Для приготовления цементно-песчаного раствора лучше использовать горный песок или молотый кирпичный бой из шамотного или керамического кирпича.

Когда требуется ремонт?

Прежде чем затевать ремонтные работы канала для выведения дыма нужно понять, какие действия нужно произвести: мелкую замену некоторых элементов и полный демонтаж конструкции.

Ремонт дымохода в многоэтажном доме (Фото: Instagram / sia_skyworker_riga)

Мелкий

Проводится в нескольких, если:

  • на местах стыков отдельных элементов металлический трубопровод пропускает дым;
  • произошло осыпание декоративной отделки с кирпичной кладки;
  • наблюдается искривление трубопровода из металла из-за неправильного монтажа или под воздействием высоких температур.

Простые ремонтные работы может выполнить любой человек, который знает, как обращаться с ручным, электроинструментом.

Капитальный

Капитальный ремонт дымового канала нужен при возникновении следующих ситуаций:

  • разрушении трубы над крышей;
  • появлении трещин в металлических трубах или кирпичной кладке;
  • ухудшение тяги;
  • проникновении дыма внутрь помещений.

Трещины в кирпичной кладке (Фото: Instagram / cleaning_surgut186)

Виды кирпичных дымоходов

Существует несколько их разновидностей:

  1. Насадная. Конструктивно она выполняется сверху печи и служит ее продолжением. Такой вид дымохода устанавливаются на банных и обычных отопительных агрегатах.
  2. Пристенная. Такая труба монтируется в стены здания или капительное внутридомовое пространство. Если стенный дымоход устанавливается рядом с наружными поверхностями дома, то его нужно обязательно утеплить, чтобы из-за сильного перепада температур внутри канала не собирался конденсат. Это ухудшает тягу и способствует быстрейшему сбору конденсата.
  3. Коренная. Труба из кирпича для печи с боковым выходом, она устанавливается рядом с отопительной конструкцией. Ее могут использовать одновременно для нескольких печей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
