Возможно ли сделать регулятор температуры для котла отопления своими руками

Устройство термостата

Конструкция термостатов всех видов и производителей имеет общую схему. Устройство содержит три основных блока: температурный датчик, настроечный блок, блок управления. Термочувствительный элемент устройства выполняет контроль уровня температуры окружающей среды.

В случае изменения температуры в ту или иную сторону фиксируются сенсором и передаются в виде электрических сигналов в блок управления, который преобразует сигнал по заданной программе и передаёт команды на устройства исполнения: электромагнитному реле, механическому клапану прибору, обрабатывающему сигнал.

Предохранительный клапан

В современных автоматических моделях твердотопливных котлов присутствуют контроль розжига, система розжига и даже непрерывная подача топлива.

Для самостоятельного розжига предусмотрен специальный электрический элемент накаливания, который включается после подачи паллет в шнековый контейнер, горелку. Сигналом для отключения электророзжига является устойчивое пламя, которое фиксирует фотодатчик и передаёт на контроллер в виде импульса.

Во время работы в шнек подаются гранулы из бункера. Объём последнего позволяет обеспечивать теплом всё помещение в течении нескольких дней без дополнительного участия человека.

Новые модели твердотопливных котлов оснащаются приборами для управления системой отопления, а также и более новыми приборами безопасности, одним из которых является предохранительный клапан.

Данный прибор нужен для сброса воды из котлового бака, если теплоноситель перегреется. Это делается для защиты обшивки от разрушения и стабилизации давления.

Дополнительно в комплекте агрегата может присутствовать датчик перегрева, который будет сигнализировать о превышении температуры на начальном этапе.

Подытожим. Современные твердотопливные котлы оснащаются лучшей автоматикой: датчиком контроля тяги, регистраторами давления, вентилятором, дымососом, датчиками уровня воды в рубашке, датчиками уровня пеллет или угля в ёмкости, циркулярным насосом. Все эти приборы связаны с контроллером, благодаря которому производится управление и уведомление об экстренных ситуациях. Наиболее навороченные модели могут иметь функцию удалённого управления – посредством мобильных приложений и интернета производится управление автоматикой твердотопливного котла.

Понятие о температурных регуляторах

Изделия этой категории применяют для решения разных задач. По соответствующей настройке температурного порога подают питание (отключают):

  • отопление в погребе;
  • нагрев паяльной станции;
  • циркуляционный насос котла.

Из приведенных примеров понятны базовые требования к точности, которую должна обеспечить подходящая схема терморегулятора. В некоторых ситуациях необходимо поддержание заданного уровня не ниже, чем ±1C°. Для контроля рабочих параметров нужна оперативная индикация. Существенное значение имеют нагрузочные способности.

Перечисленные особенности поясняют назначение типовых функциональных узлов:

  • значение температуры фиксируют специализированным датчиком (резистором, термопарой);
  • показания анализирует микроконтроллер или другое устройство;
  • исполнительный сигнал поступает на электронный (механический) переключатель.

К сведению. Кроме рассмотренных частей, схема термореле может содержать дополнительные компоненты для подачи питания на электронагреватель, другую мощную нагрузку.

Самодельный регулятор температуры

Лабораторный блок питания своими руками

Создать функциональный термостат своими руками не слишком сложно. Тем не менее, надо реалистично оценивать собственные возможности. Следующие инструкции помогут принять правильное решение.

Простейшая схема

Чтобы исключить лишние трудности, применяют схему с блоком питания без трансформатора. Для выпрямления питающего напряжения используют обычный диодный мост. Необходимый уровень постоянной составляющей поддерживают стабилитроном. Конденсатором устраняют броски.

Типовой делитель подойдет для контроля напряжения. В одном плече устанавливают резистор, который реагирует на изменение температуры. Для управления исполнительным устройством подойдет реле.

Прибор для помещения

Это устройство можно использовать для поддержания температурного режима в мини-теплице, другом ограниченном объеме. Основной элемент – микросхема операционного усилителя, которая включена в режиме сравнения напряжений. Точную и грубую настройку порога срабатывания выполняют с помощью резисторов R5 и R4, соответственно.


Терморегулятор для инкубатора

На микросхеме LM 311

Этот вариант предназначен для подключения электрических теплых полов, других мощных нагрузок

Следует обратить внимание на повышенную надежность изделия, которая обеспечена гальванической развязкой цепей со слабыми и сильными токами


Схема для подключения мощной нагрузки

4 Разновидности приборов

Сегодня на рынке представлено несколько разновидностей термостатов для котлов отопления с разными функциями, способом монтажа и ценой. Наиболее популярными считаются механические, электронные, беспроводные и программаторы.

Механические модели наиболее простые в установке и управлении. Отличаются доступной стоимостью, что делает их востребованными. Как правило, приборы устанавливают на котлы, работающие с помощью твердого топлива, но это не исключает возможность применения для газового оборудования.

В основе конструкции может быть сильфон, наполненный жидким газом, или специальная пластина, которая при изменении температуры изгибается или расправляется, тем самым включая или выключая прибор. Важным достоинством таких моделей считается устойчивость к перепадам напряжения, низкая стоимость, простота настройки и возможность ремонта в случае поломки.

Основные виды котлов и регулирование температуры

Существует несколько типов котлов: твердотопливные, газовые, электрические и работающие на жидком топливе.

Котлы получили широкое распространение по всему миру. Есть отечественные образцы, есть котлы и импортного изготовления. Материал изготовления сталь или чугун. Простой в эксплуатации, экономичный, с функцией регулировки температуры теплоносителя. В более дешёвых моделях эта функция реализуется с помощью специального устройства – термоэлемента.

Конструктивно термоэлемент представляет собой металлическое изделие, геометрические размеры которого под воздействием температур уменьшается либо увеличивается (в зависимости от степени нагрева). А от этого меняется, в свою очередь, положение специального рычага, который закрывает и открывает заслонку тяги. На фотографии показан образец такого регулятора:

Фото: образец терморегулятора

Чем больше открыта заслонка, тем сильнее процесс горения, и наоборот. Таким образом, объём воздуха, который поступает в камеру сгорания закрытого типа, полностью контролируется термостатом, и при необходимости его подача прекращается и процесс горения затухает. В более современных моделях установлены контроллеры, которые в зависимости от заданных тепловых режимов управляют потоком воздуха, включая (или отключая) специальный вентилятор (смотри фото ниже):

Котел с контроллером температуры

Газовые котлы — самые распространённые и дешёвые в эксплуатации агрегаты. Котлы бывают одноконтурные и двухконтурные. Одноконтурные котлы имеют один теплообменник и предназначены только для отопления. Схема включения представлена на рисунке ниже:

Схема включения одноконтурного котла

Двухконтурные котлы имеют два теплообменника и предназначены для отопления и получения горячей воды. Схема включения котла представлена ниже:

Схема включения двухконтурного котла

Некоторые котлы имеют отдельные регуляторы для температуры отопления и горячей воды.

Заполнение радиатора водой

Сколько же жидкости нужно для такого обогревателя?

Ошибка №10
При заполнении радиатора нельзя, чтобы он в конечном итоге оказался залит водой на 100%.

Наполнение происходит через отверстие уже установленной проходной заглушки. Сначала заливаете радиатор по горлышко.

Затем выставляете его идеально ровно и откручиваете пробку или кран маевского (не саму футорку), сливая лишний объем.

Если батарея уже висит на стене, можете воспользоваться небольшой лейкой с натянутой на носик трубкой или шлангом.

Ошибка №11
Старайтесь не заливать обычную воду из-под крана.

Вода должна быть мягкая. Жесткая очень быстро убьет ваш обогреватель.

Лучше всего дистиллированная или дождевая (она бесплатная). В крайнем случае, вода из фильтра-осмоса.

Воды нужно ровно столько, чтобы она перестала вытекать через отверстие под кран маевского. То есть, уровень жидкости должен заканчиваться как раз на уровне маленького отверстия проходной футорки.

При заливке воды по краешек отверстия, вы автоматически получите нужный уровень столба жидкости, который и обеспечит равномерную, правильную циркуляцию.

В одну секцию чугунной батареи (МС 140-500) помещается около 1,5л воды. В алюминиевую (высота 500мм) – не более 0,35-0,45л. Требуемый объем, считайте по количеству ребер.

Сообщества › Кулибин Club › Блог › Электрика: Датчики температуры, делаем сами.

Иногда возникает нужда в температурном контроле за каким нибудь процессом, будь то автомобиль или народное хозяйство. Схем термоконтроля всяких много, но датчики как правило имеют неудобный конструктив, не предусматривающий крепления в контролируемой среде. Вот о датчиках и поговорим.

Как правило, датчиками для измерительных схем служат полупроводниковые приборы — термисторы:

Корпус может быть другим, но внутри все равно будет сидеть примерно такая капелька с выводами.

Вторым распространенным датчиком температуры является DS1820:

зачастую они продаются в таком виде:

Внутри все та же микросхемка DS18B20 о трех выводах причем даже без термопасты.

Теперь давайте попробуем внедрить эти радиодетали в автомобиль, например для цифровой индикации температуры ОЖ или управления электровентиляторами.

Нам понадобится донорский датчик — любой подходящий по резьбе и стоимости. В моем случае это Волго-УАЗовский датчик ТМ 106-10

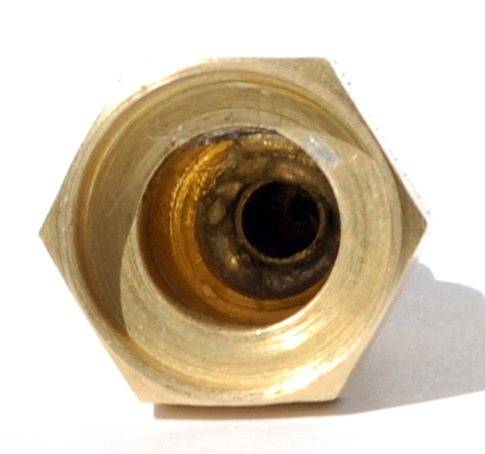

Берем дрель в качестве токарного станка и аккуратно зажимаем датчик в патрон. Ножовкой по металлу спиливаем завальцовку. Когда датчик развалится на составные части так же в дрели ровняем край датчика надфилем. Получаем корпус-заготовку для внедрения туда нашей радиодетали.

Далее можно пойти двумя путями:1. Залить в корпус расплавленного припоя, в этом припое просверлить канал и вставить туда термистор. Можно заполнить полость корпуса термопастой и воткнуть термистор в неё, но у олова теплопроводность на несколько порядков лучше чем у термопасты, поэтому термопасту конечно же надо применять, но мазать ее лучше тонким слоем.

Минус этого метода в большой инерционности полученного датчика.

2. Сделать так, как делаю это я Берем телескопическую антенну от какого нибудь старого ненужного девайса:

Если вы их раньше выкидывали, то делали это зря, потому что такие антеннки являются источником замечательных тонкостенных латунных трубочек разного диаметра:

Подбираем трубочку наиболее подходящую к термистору — он должен максимально плотно вставляться внутрь трубки. Отмеряем и опять воспользовавшись дрелью, отрезаем нужный нам кусочек трубки — резать лучше надфилем. Берем наш корпус-заготовку и сверлим его торец по диаметру трубки. Торец корпуса лудим оловом, трубку зачищаем до латуни и тоже облуживаем. Вставляем трубку в корпус и припаеваем их друг к другу, паяльника на 80Вт хватает за глаза. Должно получиться как то так (торец уже запаян небольшим кусочком медной фольги толщиной 1мм):

Проверяем полученный корпус датчика на герметичность. Я делаю это не очень технологично — на присос языком

Советуем изучить Как проверить резистор мультиметром

Если с герметичностью все в порядке приступаем к следующей стадии: установке термистора и разъема.

Опять все примеряем и отрезаем выводы термистора с тем расчетом, чтобы при установке в корпус термистор находился в конце трубки, а лучше упирался в торец:

Теперь термистор готов к установке. Закладываем немного термопасты вовнутрь трубки, сам термистор тоже немного обмазываем термопастой и вставляем в трубку. После того как термистор вошел в трубку под разъем закладываем немного приготовленного заранее поксипола или эпоксидного пластилина. Вдавливаем разъем в поксипол, излишки убираем. Когда поксипол окончательно застынет получается вот такой симпатичный датчик готовый к установке:

А вот так датчик будет стоять на своем рабочем месте — измерительная часть будет полностью омываться рабочей средой:

Ну и картинка общей проверки работоспособности электрической части:

Самодельный внешний терморегулятор для котла: инструкция

Схема самодельного внешнего терморегулятора для котла

Собственно говоря, данная схема включает или выключает отопительный котёл при понижении (повышении) температуры наружного воздуха (датчик U2), а также выполняет эти действия при изменении температуры в комнате (датчик U1). Предусмотрена корректировка работы двух таймеров, которые позволяют регулировать время указанных процессов. Кусок схемы с фоторезистором влияет на процесс включения котла по времени суток.

Датчик U1 стоит непосредственно в комнате, а датчик U2 на улице. Подключается к котлу и устанавливается рядом с ним. При необходимости можно добавить электрическую часть схемы, позволяющую включать отключать агрегаты большой мощности:

Электрическая часть схемы, позволяющая включать отключать агрегаты большой мощности

Ещё одна схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7:

Схема терморегулятора с одним параметром регулирования на базе микросхемы К561ЛА7

Собран терморегулятор на базе микросхемы К651ЛА7 отличается простотой и лёгкостью при регулировке. Наш термостат – это специальный терморезистор, который значительно уменьшает сопротивление при нагревании. Данный резистор включён в сеть делителя напряжения электричества. В этой цепи также расположен резистор R2, при помощи которого мы и можем устанавливать необходимую температуру. На основе такой схемы можно сделать термостат для любого котла: Бакси, Аристон, Эвп, Дон.

Еще одна схема на терморегулятора на базе микроконтроллера:

Схема на терморегулятора на базе микроконтроллера

Устройство собрано на базе микроконтроллера PIC16F84A . Роль датчика выполняет цифровой термометр DS18B20. Малогабаритное реле управляет нагрузкой. Микропереключатели задают температуру, которая высвечивается на индикаторах. До сборки потребуется запрограммировать микроконтроллер. Сначала сотрите все с чипа и потом перепрограммируйте, а далее произведите сборку и пользуйтесь на здоровье. Устройство не капризное и работает нормально.

Стоимость деталей 300-400 рублей. Аналогичная модель регулятора стоит в пять раз дороже.

Несколько советов напоследок:

Схема подключения электронных термостатов.

У электронного термостата внутри вместо биметаллической пластины находится электронная схема. Для этой электронной схемы необходимо подвести напряжение питания. Оно может быть равно 220 или 24 вольта и подводится по проводу.

Здесь управляющим сигналом является потенциал (напряжение), которое подводится на клеммную коробку котла или специального хаба. Чтоб было понятней смотрите ниже на картинку:

Из картинки видно, что к электронному термостату идет не 2, а 3 провода:

  • L — напряжение питания.
  • N — провод нейтрали.
  • I — выходной сигнал.

Неподключенный порт используется для включения «ночного» режима работы, при котором температура в помещении снижается на 4 градуса без регулировки термостатов.

Электронные термостаты используются для организации сложных систем управления климатом в доме, такие системы в народе называют «Умный дом«. С их помощью можно управлять насосами и сервоприводами клапанов в системах отопления. Как это выглядит можно увидеть на рисунке выше.

1 Общие сведения

Регулятор температуры для котла отопления используется не так давно. Несколько лет назад приборы не были так популярны, поскольку в отопительные котлы были встроены специальные термостаты, которые контролировали уровень нагрева именно внутри системы. Владелец задает определенную температуру и датчик реагирует, когда отметка опускается ниже заданного уровня.

После этого котел включается и снова нагревает всю систему до нужного показателя. Однако стоит учитывать, что такой термостат не отслеживает температурный режим в помещении. Даже при условии, что в комнатах довольно душно, отопительный прибор будет работать, если показатели в системе ниже необходимого уровня. Вследствие этого идет перерасход топлива или электричества в любое время года.

Вода в системе остывает довольно быстро и также быстро нагревается. Котел множество раз на протяжении суток включается и выключается. За несколько лет вся система изнашивается и требует ремонта. Если в прибор встроен специальный термостат, он четко отслеживает любые изменения, которые повышают или снижают температуру в помещении. Если она держится на нужном уровне, отопление выключено. Это позволяет экономить и сохранять комфортный микроклимат.

На сегодняшний день множество производителей предлагает широкий выбор приспособлений для твердотопливных, газовых и электрических отопительных приборов, поэтому у человека есть возможность подобрать оптимальный вариант.

Типы терморегуляторов для газовых котлов

Термостаты можно разделить на таких три основных типа: механические, электронные и электронные беспроводные.

Проводные модели стоят меньше, но требуют прокладки кабеля — установку терморегулятора на газовый котел лучше проводить до или вовремя ремонтных работ в доме. Беспроводные модели дороже, функциональнее, удобнее.

Выбор термостата для подключения к газовой системе отопления осуществляется с учетом таких основных критериев:

  • функциональность;
  • точность регулировки;
  • стоимость терморегулятора;
  • простота использования и монтажа.

По функциональности различают:

  • простые термостаты — помогают поддерживать заданную температуру в доме;
  • беспроводные терморегуляторы — имеют блок передатчика, который размещают в другом помещении для более точной регулировки температуры;
  • программируемые – позволяют настраивать стабильный температурный режим отдельно для дня и ночи, программировать работу системы отопления по дням недели, что значительно снижает расход топлива;
  • с функцией гидростата — помогают контролировать уровень влажности в помещении, снижая или увеличивая его согласно настройкам.
  • С дополнительным датчиком пола – модель используется, в том числе, для регулировки температуры теплоносителя в системе «теплый пол».
  • С дополнительным датчиком нагрева воды – устройство применяется и для регулировки температурного режима горячего водоснабжения, и для управления системой отопления.

Отдельно нужно сказать о программаторах — более сложных с точки зрения функциональности термостатах, которые устанавливаются, в том числе, для управления климатическими системами в так называемых умных домах.

Программаторы управляют работой не только отопительного и водонагревательного оборудования, но и кондиционеров, насосов, других устройств. Некоторые из них помогают программировать индивидуальный температурный режим для каждого дня недели с возможностью задать от 1 до 6 фиксированных режимных точек.

Дистанционные термостаты и выбор места для их установки

Существенным плюсом в пользу электронных моделей может послужить наличие дистанционных термостатов. В таком случае регулировка происходит при помощи отдельно вынесенной панели, которую можно разместить в любом удобном вам месте. Выбор места для размещения дистанционного термостата в любом здании должен осуществляться под руководством параметров безопасности и комфорта. Термостат лучше расположить в недоступном для детей месте, также стоит учесть факторы, которые могут вывести прибор из строя.

В настоящее время производятся также электронные термостаты с Wi-FI модулем. Данные с термостатов могут передаваться на ваш смартфон напрямую по средствам специальных приложений, созданных разработчиками. При помощи таких приложений можно настроить температуру дистанционно. Подобные модели отлично впишутся в систему «умный дом».

Детали устройства регулятора температуры своими руками

В роли датчика температуры обычно выступает терморезистор – элемент, электрическое сопротивление которого меняется в зависимости от температуры. Используют и полупроводниковые элементы – транзисторы и диоды, на характеристики которых температура также оказывает влияние: при нагреве увеличивается ток коллектора (у транзисторов), при этом наблюдается смещение рабочей точки и транзистор перестает работать, не реагируя на входной сигнал.

Но у таких сенсоров есть существенный недостаток: их довольно сложно откалибровать, то есть «привязать» к определенным значениям температуры, из-за чего точность самодельного терморегулятора оставляет желать лучшего.

Между тем промышленность давно освоила выпуск недорогих термодатчиков, калибровка которых осуществляется в процессе изготовления.

К таковым относится прибор марки LM335 от компании National Semiconductor, которым мы и рекомендуем воспользоваться. Стоимость этого аналогового термодатчика составляет всего 1 доллар.

«Тройка» на первой позиции цифрового ряда в маркировке означает, что прибор ориентирован на применение в бытовой технике. Модификации LM235 и LM135 предназначены для использования, соответственно, в промышленности и в военной сфере.

Имея в своем составе 16 транзисторов, этот датчик работает как стабилитрон. При этом его напряжение стабилизации зависит от температуры.

Зависимость следующая: на каждый градус по абсолютной шкале (по Кельвину) приходится 0,01 В напряжения, то есть при нуле по Цельсию (273 по Кельвину) напряжение стабилизации на выходе составит 2,73 В. Производитель калибрует датчик по температуре в 25С (298К). Рабочий диапазон лежит в пределах от -40 до +100 градусов Цельсия.

Таким образом, собирая терморегулятор на базе LM335, пользователь избавляется от необходимости подбирать методом проб и ошибок эталонное напряжение, при котором прибор обеспечит требуемую температуру.

Его можно рассчитать, используя несложную формулу:

V = (273 + T) x 0.01,

Где Т – интересующая пользователя температура по шкале Цельсия.

Помимо термодатчика нам понадобится компаратор (подойдет марки LM311 от того же производителя), потенциометр для формирования эталонного напряжения (настройка требуемой температуры), выходное устройство для подключения нагрузки (реле), индикаторы и блок питания.

Электронный термодатчик

Электронные терморегуляторы имеют немного иной принцип регулирования температуры воды в системе отопления или в бойлере. Для контроля используется термодачтик, который может быть полупроводниковым, проволочным или платиновым.

Показания с него считываются контроллером или сформированный сигнал с него поступает на схему, которая в зависимости от температуры воды включает или отключает нагревательный элемент или циркуляционный насос.

Установка такого термормодатчика своими руками для воды может быть осуществлена в любом удобном месте, но недалеко от бойлера или котла, а точнее их активных компонентов. Для контроля температуры воды в нагревателе лучше применять датчики стержневого типа и устанавливать его на место бывшего реостата.

Что касается размещения термодатчика в системе отопления, то его следует монтировать на обратном контуре и крепить прямо к металлической трубе. Преимуществом электронных устройств является то, что можно размещать несколько датчиков и управлять температурой в разных помещениях и делать это более гибко, чем при использовании механических треморегуляторов.

Схема подключения электрики

Что касается обеспечения безопасности при подключении напряжения, то здесь всю схему нужно запитывать только через УЗО или дифф.автомат с током утечки 30мА.

Ошибка №14
Простой модульный автомат для этого не годится.

Иначе придется возле этого чуда передвигаться только в резиновых сапогах и перчатках. Водяные тены со временем разрушаются и нагревательная спираль, изначально защищенная оболочкой, оголяется.

При соприкосновении с водой происходит утечка тока на металлический корпус обогревателя. Стоит вам дотронуться до любой из секций, и вы окажетесь под напряжением.

Нечто подобное происходит в эл.титанах или бойлерах, когда вода из под крана начинает “щипаться” и “бить током”.

УЗО спасает от всего этого. Правда самостоятельно оно сработает только тогда, когда батарея будет заземлена.

В противном случае УЗО будет выжидать момента, пока вы не дотронетесь до батареи рукой. Начало выбивать УЗО – тут же меняйте тэн.

Сам терморегулятор подключается гибким проводом ПВС 3*2,5мм2.

С одной стороны провода монтируется евро вилка, которая и втыкается в ближайшую розетку.

Не зажимайте под винты терморегулятора многожильный провод без наконечников.

Особенно это касается мощных тэнов на 1,5-2,0кВт. Концы жил для надежности контакта необходимо обжать гильзами НШВИ.

Ошибка №15
Еще одна проблема – оголенные контакты на термореле.

При наличии в доме маленьких детей и домашних животных, это очень опасно.

Некоторые мастера советуют закрывать термостат сверху пластиковым корпусом от подрозетника. Он как раз подходит по диаметру.

Общее понятие о температурных регуляторах

Приборы, фиксирующие и одновременно регулирующие заданное температурное значение, в большей степени встречаются на производстве. Но и в быту они также нашли своё место. Для поддержания необходимого микроклимата в доме часто используются терморегуляторы для воды. Своими руками делают такие аппараты для сушки овощей или отопления инкубатора. Где угодно может найти своё место подобная система.

В данном видео узнаем что из себя представляет регулятор температуры:

https://youtube.com/watch?v=bXNiBuC6LSM

В действительности большинство терморегуляторов являются лишь частью общей схемы, которая состоит из таких составляющих:

  1. Датчик температуры, выполняющий замер и фиксацию, а также передачу к регулятору полученной информации. Происходит это за счёт преобразования тепловой энергии в электрические сигналы, распознаваемые прибором. В роли датчика может выступать термометр сопротивления или термопара, которые в своей конструкции имеют металл, реагирующий на изменение температуры и под её воздействием меняющий своё сопротивление.
  2. Аналитический блок – это и есть сам регулятор. Он принимает электронные сигналы и реагирует в зависимости от своих функций, после чего передаёт сигнал на исполнительное устройство.
  3. Исполнительный механизм – некое механическое или электронное устройство, которое при получении сигнала с блока ведёт себя определённым образом. К примеру, при достижении заданной температуры клапан перекроет подачу теплоносителя. И напротив, как только показания станут ниже заданных, аналитический блок даст команду на открытие клапана.

Сообщества › Кулибин Club › Блог › Электрика: Датчики температуры, делаем сами.

Иногда возникает нужда в температурном контроле за каким нибудь процессом, будь то автомобиль или народное хозяйство. Схем термоконтроля всяких много, но датчики как правило имеют неудобный конструктив, не предусматривающий крепления в контролируемой среде. Вот о датчиках и поговорим.

Как правило, датчиками для измерительных схем служат полупроводниковые приборы — термисторы:

Корпус может быть другим, но внутри все равно будет сидеть примерно такая капелька с выводами.

Вторым распространенным датчиком температуры является DS1820:

зачастую они продаются в таком виде:

Внутри все та же микросхемка DS18B20 о трех выводах причем даже без термопасты.

Теперь давайте попробуем внедрить эти радиодетали в автомобиль, например для цифровой индикации температуры ОЖ или управления электровентиляторами.

Нам понадобится донорский датчик — любой подходящий по резьбе и стоимости. В моем случае это Волго-УАЗовский датчик ТМ 106-10

Берем дрель в качестве токарного станка и аккуратно зажимаем датчик в патрон. Ножовкой по металлу спиливаем завальцовку. Когда датчик развалится на составные части так же в дрели ровняем край датчика надфилем. Получаем корпус-заготовку для внедрения туда нашей радиодетали.

Далее можно пойти двумя путями:1. Залить в корпус расплавленного припоя, в этом припое просверлить канал и вставить туда термистор. Можно заполнить полость корпуса термопастой и воткнуть термистор в неё, но у олова теплопроводность на несколько порядков лучше чем у термопасты, поэтому термопасту конечно же надо применять, но мазать ее лучше тонким слоем.

Минус этого метода в большой инерционности полученного датчика.

2. Сделать так, как делаю это я Берем телескопическую антенну от какого нибудь старого ненужного девайса:

Если вы их раньше выкидывали, то делали это зря, потому что такие антеннки являются источником замечательных тонкостенных латунных трубочек разного диаметра:

Подбираем трубочку наиболее подходящую к термистору — он должен максимально плотно вставляться внутрь трубки. Отмеряем и опять воспользовавшись дрелью, отрезаем нужный нам кусочек трубки — резать лучше надфилем. Берем наш корпус-заготовку и сверлим его торец по диаметру трубки. Торец корпуса лудим оловом, трубку зачищаем до латуни и тоже облуживаем. Вставляем трубку в корпус и припаеваем их друг к другу, паяльника на 80Вт хватает за глаза. Должно получиться как то так (торец уже запаян небольшим кусочком медной фольги толщиной 1мм):

Проверяем полученный корпус датчика на герметичность. Я делаю это не очень технологично — на присос языком

Если с герметичностью все в порядке приступаем к следующей стадии: установке термистора и разъема.

Опять все примеряем и отрезаем выводы термистора с тем расчетом, чтобы при установке в корпус термистор находился в конце трубки, а лучше упирался в торец:

Теперь термистор готов к установке. Закладываем немного термопасты вовнутрь трубки, сам термистор тоже немного обмазываем термопастой и вставляем в трубку. После того как термистор вошел в трубку под разъем закладываем немного приготовленного заранее поксипола или эпоксидного пластилина. Вдавливаем разъем в поксипол, излишки убираем. Когда поксипол окончательно застынет получается вот такой симпатичный датчик готовый к установке:

Советуем изучить Электробезопасность на предприятии

А вот так датчик будет стоять на своем рабочем месте — измерительная часть будет полностью омываться рабочей средой:

Ну и картинка общей проверки работоспособности электрической части:

Выводы и полезное видео по теме

Как подключается термостат к газовому котлу:

Комнатные термостаты для регулировки системы отопления:

Самостоятельный монтаж устройства не должен вызвать абсолютно никаких трудностей. Но не забудьте при подключении термостата к газовому котлу изучить инструкцию, которая прилагается к устройству, и техническую документацию к отопительному оборудованию.

Расскажите о собственном опыте в выборе и подключении термостата к газовому котлу. Поделитесь полезной информацией, которая может пригодиться посетителям сайта. Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы, публикуйте фото по теме статьи.

Ручная и автоматическая регулировка температуры в помещении от современных источников отопления производится при помощи терморегуляторов или термостатов.

термостат для водяного отопления

для электрического теплого пола

для газовых котлов или бойлеров

По своему внешнему виду они все очень похожи друг на друга, однако схемотехника у них отличается.

Давайте подробнее рассмотрим особенности подключения терморегулятора к газовому котлу, его схему, ошибки и возможные проблемы при эксплуатации подобных устройств.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
