Ракетная печь — особенности конструкции и принцип работы

Делаем печь – ракету

Большого труда не составит выполнить легкую походную печку, изображенную на чертеже, отыскав в доме такие материалы:

  • профильная труба круглая диаметром 133—150 мм длиной 0,5 м;
  • труба профильного сечения 14 х 20 см, длина 0,4 м;
  • металлический лист толщиной 2—3 мм на колосники;
  • пруток O8—10 мм для ножек;
  • обрезки железа на подставку.

Вертикальная круглая труба варится к профильной под угол 45°, после к корпусу приделываются проушины для ножек (они должны легко сниматься). Вовнутрь наклонного топливника ставится колосниковая решётка, с наружной стороны фиксируется крышка. Для комфорта чистки золы внизу неплохо бы установить вторую дверку.

Совет. В первую очередь приварите к верхнему срезу огневого канала подставку – между донышком посуды и корпусом должны проникать газы, иначе «ракетной» тяги не появится.

Чертеж усовершенствованной версии мобильной печи

Конструкцию печи можно улучшить, организовав подачу вторичного воздуха вовнутрь дымогарной трубы. Обновление даст возможность увеличить результативность и продолжительность горения дров. Просверлите по обоим бокам отверстия с двух сторон, прикрыв их ракетными «дюзами» согласно представленному чертежу. Как функционирует эта печка, показывается на видео:

Из баллона с газом

На изготовление печи – ракеты собственными руками пойдут подобные материалы:

  • трубы круглого сечения поперечными размерами 70 и 150 мм; с толщиной стены 4 мм;
  • квадратная профильная труба 150—200 мм в поперечнике;
  • дымоходный отрезок трубы O10—15 см;
  • сталь низкоуглеродистая (марка Ст20) листовая;
  • плотная базальтовая теплоизоляция (80—120 кг/м3) либо сыпучие огнезащитные материалы, к примеру, вермикулитовый либо перлитовый гравий.

Для начала металлический прокат порежьте на заготовки соответственно с чертежом. После необходимо спилить у пропанового баллона крышку, заранее открутив вентиль и наполнив резервуар доверху водой. Инструмент – обыкновенная угловая шлифмашина с кругом для металла.

Последующая методика сборки выглядит так:

  1. Разрежьте профильную трубу вдоль, отступив от края 35 мм. Одна часть пойдёт на изготовление зольника, вторая – поддувала.
  2. Состыкуйте топливник и дымогарную трубу под угол 90°, сделав необходимые вырезы. Сверху топки прорежьте проем, куда приварится загрузочный бункер.
  3. Сварите райзер с топливником, после наденьте кожух из трубы 150 мм, сделав внизу вырез под ширину топки.
  4. Установите и обварите бункер для закладки дров. Зафиксируйте дверки топливника и зольника.
  5. Засыпьте между стенками дожигателя и оболочки перлит.
  6. В баллоне сделайте боковой проем, чтобы вставить конструкцию которая готова. Крышку лучше выполнить съемной.
  7. Произведите заключительную сборку и приварите дымоходный отрезок трубы.

Детально об изготовлении ракетной печки из баллона расскажет специалист в видеосюжете:

Из кирпича

Простейшую ракетную печурку чтобы приготовить пищу можно сложить из кирпичей без использования раствора, как показано на схеме с порядовками. Такое сооружение несложно разобрать и переставить если понадобится.

Печь-ракету с лежанкой нужно ложить на бетонный фундамент либо бутового камня. Материал – керамический или шамотный кирпич, раствор песчано-глиняный либо шамотный исходя из этого. Готовое основание стелится рулонным кровельным материалом с целью защиты от негативного воздействия влаги, после ложится сплошной первый кирпичный ряд. Последующий рабочий порядок выглядит так:

  1. Выложите топливник, ставя кирпичи «на ребро». Таким образом сделайте перекрытие камеры, оставив устье для загрузки дров и райзера.
  2. Постройте трубу дожигателя из 9 рядов камней, устанавливаемых «на ребро» с перевязкой.
  3. Наденьте на райзер трубу или жестяные ведра, появившуюся полость засыпьте теплоизолятором либо простым песком.
  4. Установите бочку кверху дном, выведя отрезок трубы газов дыма снизу.
  5. Сложите кирпичную лежанку из 3—4 горизонтальных каналов.
  6. Произведите обмазку бочки и лежанки глиняным раствором.

Главное. Постройка производится с соблюдением правил кладки печи, расписанных в детальном руководстве.

Протяженность дымовых каналов изнутри лежанки ограничена тягой в ракетной печи и внешнем дымоходе. Лучше выдерживать общую длину газоходов в границах 4 м. Чтобы отопитель не дымил назад в комнату, подымите верх дымовой трубы на высоту 5 м, считая от колосников

Как выстроить кирпичную печку – ракету без бочки, обращаете внимание на видео:

Устройство и принцип работы

Самая простая печь-ракета — это изогнутый под прямым углом отрезок трубы большого диаметра. Внизу ее – короткий горизонтальный отрезок, для закладки топлива. В начале горения печь работает по принципу простой буржуйки. Но после разогрева вертикально стоящей части, которая одновременно выполняет функцию дымохода, начинается сжигание образовавшихся в топке газов.

За счет усиления тяги увеличивается приток воздуха, что повышает интенсивность горения.

Несмотря на несложную конструкцию, в печи используются самые передовые методы сжигания твердого топлива:

  • Прямое горение. Газы перетекают по каналам печи без побуждения тягой, создающейся дымовой трубой.
  • Выделяющиеся при горении дров газы дожигаются в вертикальной трубе, выделяя тепло. Называется это явление пиролизом.

Существует 2 типа конструкций:

  1. Простая. Состоит из двух труб. Нижняя разделена пластиной из металла и выполняет функцию поддувала. Верхняя труба составляет 2/3 всей длины конструкции. В этом варианте топливо закладываются горизонтально. Печь с вертикальной загрузкой имеет в конструкции две различных по длине трубки, расположенные вертикально. Третья – соединяет их и выполняет функцию топливного отсека. Простейшая печь-ракета обычно размещается на улице и используется для приготовления пищи и кипячения воды.
  2. Усовершенствованная. Конструкция для размещения в помещении. Способна обогреть комнату площадью до 50 кв./м. Состоит из двух корпусов, один из которых устанавливается снаружи. Труба горения покрыта теплоизоляционным материалом, верхняя – герметично закрыта. Для поддува воздуха в печи предусмотрено входное отверстие либо эту функцию выполняет открытый топливный отсек. Модернизированный дымоход пропускает нагретый поток газа через печные каналы, способствуя эффективному догоранию. Вследствие этого нагревается варочная панель и тепло равномерно распределяется внутри помещения.

Принцип работы и преимущества конструкции

Название устройства говорит само за себя. Действительно, принцип работы такой печи напоминает функционирование ракетного двигателя, работающего на твердом топливе. Кратко его можно описать таким образом:

  1. Дрова и уголь закладываются в вертикальный бункер, после чего раскаленные газы поднимаются вверх.
  2. Газы попадают в так называемую зону дожигания – здесь они подвергаются вторичному горению из-за сильно разогретого пространства.
  3. Дожиганию способствует не первичный, а вторичный воздух, поступающий через дополнительный канал подачи.
  4. Далее газы следуют по сложной системе дымоходов, которые монтируют в капитальных конструкциях с целью полного прогрева всех помещений.

Подобная конструкция дает довольно много ощутимых преимуществ по сравнению с обычной печью:

  1. Газы сжигаются полностью – промежуточных продуктов горения практически не образуется. Это позволяет, с одной стороны, извлечь энергию из топлива по максимуму. А с другой – углекислый газ и вода не засоряют внутренние поверхности труб и дымоходов, благодаря чему чистить их гораздо проще.
  2. Благодаря разветвленной, достаточно протяженной системе дымоходов одна печь способна протопить целый дом стандартных размеров (100-150 м2). К тому же тепло от нагрева держится 6-7 часов.
  3. Конструкция безопасна, поскольку риск проникновения продуктов горения исключается – все промежуточные продукты окисляются воздухом полностью. Таким образом, в печи не образуется угарного газа, он переходит в углекислый.
  4. Собрать конструкцию можно довольно быстро и по сути бесплатно – например, из обычной трубы или старого пустого газового баллона печь ракета конструируется за несколько часов. Наиболее простые варианты показаны на фото.


Печь многофункциональна: несмотря на простоту конструкции, она способна не только обогревать помещение, но и позволяет готовить еду, а при желании можно обеспечить и теплое спальное место. На рисунке приведен походный вариант, который предусматривает возможность готовки пищи в полевых условиях.

Конечно, есть у этой конструкции и определенные недостатки, однако их немного:

  • Прежде всего, разгоревшуюся ракету не стоит оставлять без присмотра – но строго говоря, это правило применимо ко всем печам. Если газы создают слишком высокое давление, прогрев может резко усилиться, что потенциально может вызвать пожар.
  • В печь на реактивной тяге не стоит закладывать даже едва влажную древесину. Из-за паров воды промежуточные продукты сгорания не смогут догореть до конца, в итоге возникнет обратная тяга, и пламя ослабеет.
  • Наконец, в случае с баней ракета не подойдет. Имеется в виду, что конструкция не годится для парилки, прогрев которой осуществляется за счет инфракрасного излучения. А подобного излучения ракета дает явно недостаточно.

Наглядное описание устройства печи ракеты можно увидеть здесь.

Устройство и принцип работы

Ракетные печи практически не имеют ничего общего с устройством ракетных двигателей или реактивных турбин. Напротив, они предельно просты конструкционно, в отличие от вышеуказанных устройств. Сходство заметно разве что в тихо шумящем пламени и высокой температуре сгорания – все это наблюдается после выхода печки на рабочий режим.

Рассмотрим устройство ракетных печей – они состоят из следующих элементов:

  • Топка – вертикальный или горизонтальный участок, в котором горят дрова;
  • Камера сгорания (она же жаровая труба, райзер) – здесь происходит процесс сгорания топлива с выделением большого количества тепла;
  • Поддувало – необходимо для корректной работы печки и запуска процесса сжигания пиролизных газов;
  • Теплоизоляция – окутывает вертикальную часть, образуя вместе с корпусом барабан;
  • Лежанка – используется по прямому назначению;
  • Дымоход – отводит продукты сгорания в атмосферу, создавая тягу;
  • Подставка под посуду – обеспечивает беспрепятственный уход жара.

В зависимости от вида ракетной печи, те или иные элементы могут отсутствовать.

Наибольшей эффективностью и удобством обладают ракетные печи с вертикальными топками (бункерами для топлива) и поддувалами – сюда помещаются большие объемы горючего, что обеспечивает длительное горение.

Самой важной частью ракетной печи является вертикальный барабан. Именно в нем наблюдается самая высокая температура, так как сюда вырываются языки пламени

Для того чтобы он начал работать, его необходимо тщательного прогреть. Без этого процесс горения будет слабым. Для прогрева в топку помещают бумагу, картон, мелкую щепу или тонкие ветки. Как только система прогреется, пламя в барабане начнет сгорать с гудением, что является признаком выхода на рабочий режим.

Ракетная (реактивная) печь без поддувала сжигает дрова прямым способом. Она более проста, но менее эффективна. Модель с поддувалом подает вторичный воздух к основанию райзера, что вызывает интенсивное сгорание горючих пиролизных газов. За счет этого повышается эффективность агрегата.

Топки в ракетных печах располагаются горизонтально или вертикально (под каким-либо углом). Горизонтальные топки не очень удобны, так как дрова в них приходится пододвигать к зоне горения вручную, самостоятельно. Вертикальные топочные камеры более удобны – загружаем в них горючее и занимаемся своими делами. По мере сгорания поленья будут проваливаться вниз, самостоятельно продвигаясь к зоне горения.

Преимущества и недостатки

У ракетной печи есть ряд положительных качеств, благодаря которым она пользуется популярностью:

  • Функциональность – прибор подходит для приготовления еды, обогрева водопровода и помещений.
  • Простая конструкция и беспроблемная сборка. Элементарную печь можно сконструировать своими руками из подручных материалов.
  • Хорошая теплопроводность при работе с древесными видами топлива (щепой, стружкой, дровами, корой, ветками).
  • Полное выгорание топлива с выжиганием пиролизных газов. Это предупреждает выделение угарного газа и увеличивает КПД.
  • Отсутствие потребности в формировании принудительной тяги в дымоходе. Повышенная саморегуляция работы устройства.
  • Возможность дозаправки топлива без остановки процесса горения.

Мнение эксперта
Бородин Василий Платонович
Печник-каменьщик, специалист по каминам, печам и отопительным системам

Установить печь можно практически в любом помещении, благодаря небольшому весу она не требовательна к наличию крепкого фундамента.

Многофункциональный и простой в применении агрегат также имеет и некоторые недостатки:

  • Невозможно автоматизировать процесс топки. Приборы нуждаются в периодической ручной закладке расходного материала.
  • Печка не подходит для обогрева крупных помещений и бань.
  • Есть высокий риск получения ожогов при случайном контакте с металлическим корпусом.
  • Для закладки требуется использовать сухое топливо, избыток влаги в материале может вызвать обратную тягу.
  • Непривлекательный внешний вид.

Поэтапная инструкция по изготовлению своими руками

Если запланировано сделать печь-ракету из газового баллона, то трудностей можно не бояться. Действия по созданию оборудования из такого строительного сырья довольно просты:

  1. от баллона объёмом 50 литров отсекают верхнюю часть, чтобы соорудить своеобразный колпак;

    Баллон обрезают сверху и снизу

  2. ориентируясь на указания в чертеже, друг с другом сваривают все детали изделия, то есть газовый баллон, трубу диаметром 10 см (будущий дымоход), трубу диаметром 7 см (внутренний канал) и ещё одну трубу с диаметром 15 см (топливник);

    Размеры указаны в мм

  3. пространство между двумя трубами заполняют материалом, сохраняющим тепло, например, песком, который был тщательно прокалён, то есть очищен от органических веществ;
  4. для придания конструкции устойчивости приваривают ножки.

Для сооружения ракетной печи с лежанкой, что подразумевает использование кирпичей, нужно действовать иначе:

  1. Зону для обустройства топливника углубляют, убирая 10 см грунта. Топочную камеру формируют из шамотных кирпичей. По контуру изготавливаемой конструкции создают опалубку. Чтобы основание было прочным, рекомендуется закладывать в него арматурную сетку или металлические прутья;

    Платформа затвердеет примерно через два дня

  2. Конструкцию заливают жидким бетоном. Затем ждут, когда раствор застынет, и доделывают работу. Кирпичи укладывают сплошной линией, создавая платформу для печи. После этого формируют стенки конструкции, выставляя несколько рядов кирпичных блоков;
  3. Обустраивают нижний канал конструкции, при этом одну линию кирпичей укладывают поперёк, чтобы перекрыть топочную камеру. Блоки расставляют, оставляя вертикальный канал и проём топки открытыми;

    Два сектора печи на этом этапе строительства должны быть открытыми

  4. Находят корпус от старого бойлера и срезают на нём верхнюю и нижнюю крышки. Внизу получившейся трубы устанавливают фланец, через который будет проходить горизонтальный теплообменник. Детали требуется соединить друг с другом сплошным сварным швом;

    Работа требует аккуратности

  5. В бочку вставляют выходной патрубок, после чего берут щётку по металлу и отскребают от стенок ёмкости ржавчину. Очищенную бочку обрабатывают грунтовочным составом, а чуть позже — краской, устойчивой к воздействию высокой температуры;
  6. Горизонтальный дымоход при помощи сварки соединяют с боковым отводом — будущим зольником. Для облегчения его чистки монтируют герметичный фланец;

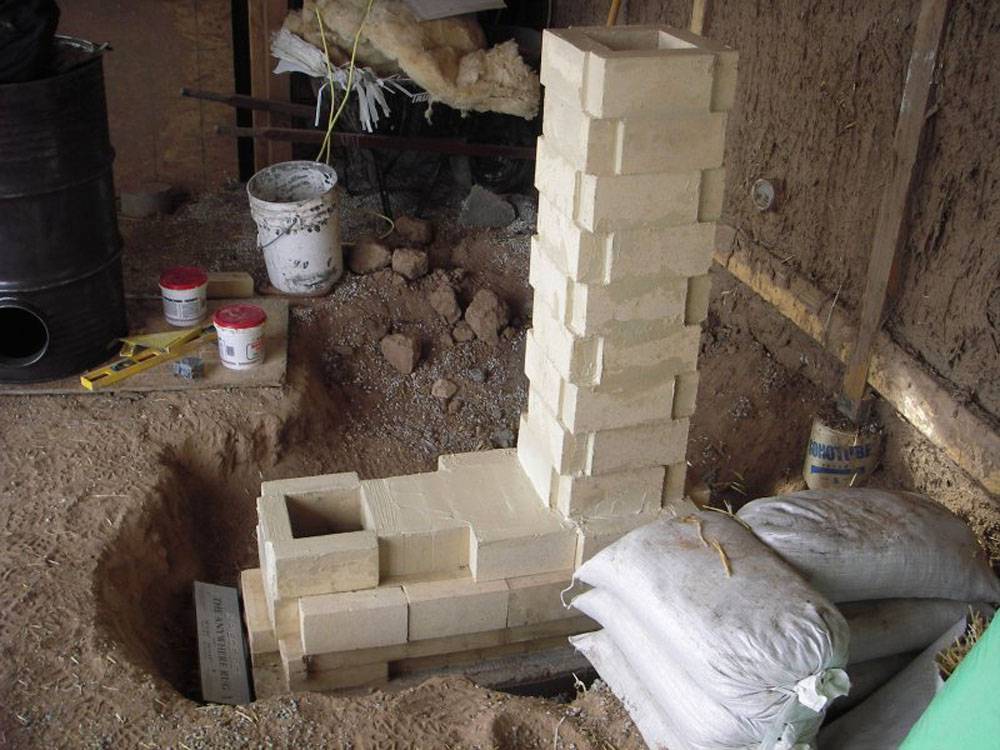

  7. Выкладывают жаровую трубу из огнеупорных кирпичей. При этом внутри конструкции формируют канал высотой и шириной в 18 см. Занимаясь этим делом, постоянно пользуются строительным уровнем, который позволяет контролировать вертикальность изделия;

    Высота трубы определяется заранее

  8. Жаровую трубу накрывают защитным кожухом, а получившиеся зазоры закупоривают перлитом. Нижнюю область вертикального канала герметизируют сырой глиной, функция которой — предотвратить просыпание теплоизоляционного материала на пол;
  9. Из бойлера, на котором были срезаны верх и низ, формируют топливный бак. К нему обязательно приваривают ручку;
  10. Для улучшения вида конструкцию обрабатывают саманной замазкой, состоящей из древесных опилок и сырой глины. Первый компонент состава служит так же, как и щебень в бетоне, то есть предотвращает растрескивание стенок печи. Саманную замазку рекомендуется наносить и поверх перлитовой засыпки;

    Специальный состав рекомендуется лепить в перчатках

  11. Создают фасад печи, для чего из камня, кирпичей, самана и песка выкладывают печной контур. Изнаночную сторону конструкции заполняют щебнем, а лицевую — саманной смесью, делающей поверхность идеально ровной;
  12. На ранее созданное основание ставят кожух из металлической бочки. Нижний патрубок ёмкости направляют в сторону лежанки. Низ конструкции обрабатывают сырой глиной, что обеспечит её герметичность;
  13. К топочной камере подводят канал из гофрированной трубы. Он послужит связующим звеном между топкой и атмосферой извне;

    На этом этапе печь выглядит почти законченно

  14. Проводят тестовую растопку печи, смотря, как газы выводятся из горизонтального дымохода. После этого трубы теплообменника соединяют с нижним патрубком, установленным на платформе из красного кирпича;
  15. Печь дополняют трубой для выведения дыма. Место соединения дымохода и теплогенератора уплотняют огнеупорной обмазкой и асбестовым шнуром;
  16. Используя глину и саман, лежанке придают нужную форму. Незапечатанной оставляют только горизонтальный участок конструкции, который потом будет использоваться во время приготовления еды.

    Печь функционирует как целая система

Виды ракетной печи

Ракетные агрегаты подразделяются на мобильные и стационарные. При этом выделяют 4 типа конструкций:

  • самодельная переносная печь-ракета;
  • вариант конструкции из газового баллона;
  • кирпичная печь с бочкой из металла;
  • печка с лежанкой.

Если мобильные печи изготавливаются из ведер, жестяных банок и отрезков труб, то стационарные печи строятся из шамотного кирпича. Варианты конструкции из бочки и газового баллона используются успешно и для стационарных, и для мобильных моделей. Самыми сложными в изготовлении являются кирпичные агрегаты, поскольку они требуют определенных навыков каменщика.

Переносные печи

Мобильные ракетные устройства считаются самыми простыми в изготовлении и могут быть сделаны за пару часов. Данные модели используются обогрева походных бань. Переносные агрегаты потребляют очень мало дров, а 10 л воды для мытья можно вскипятить за 15 минут.

Делаются они из согнутых или сваренных между собой под углом 90 градусов отрезков трубы. Своей формой они напоминают букву «L». Отличие этой печки от других видов в том, что в ней устанавливается перегородка для зольника, в которой предусмотрена специальная прорезь, обеспечивающая приток воздуха в зону горения. Чтобы поддувало не забивалось углями, в нижней части загрузочной камеры делают колосниковую решетку.

Отопительные (стационарные) печи

Классическая ракетная печка представляет собой конструкцию из шамотного кирпича с куполом. Для устройства колпака используют перевернутую металлическую бочку или корпус старого газового баллона. Данная модель ракетной печи иногда подразумевает наличие лежанки или скамейки, которую складывают поверх длинного дымохода и обмазывают саманом. Такая конструкция обеспечивает быстрый прогрев помещения. Ее располагают вдоль стены.

Отопительный агрегат с лежанкой

Ракетная печь с лежанкой – устройство, которое способно создать комфортную обстановку в одном помещении. Такой агрегат невозможно использовать для отопления нескольких комнат, не говоря уж обо всем доме.

Обустройство такого агрегата длительного горения своими руками требует точных расчетов – от размеров корпуса печки зависит ее мощность и максимально допустимая длина борова, на котором устраивается лежанка

Также важно правильно подобрать сечение труб для монтажа конструкции. Ошибки обернутся тем, что реактивная печь в короткие сроки наглухо зарастет нагаром или будет громко реветь при работе из-за завихрений газовых потоков

Конструкция печи с лежанкой

Размеры и пропорции конструкции

Чтобы построить печь ракету своими руками, чертежи необходимо подготовить подробные, с указанием размеров всех элементов. На этапе подготовки проекта ведут расчеты, исходя из базовых величин, к которым привязываются все остальные.

Базовые расчетные величины, это:

  • D – диаметр барабана (корпуса печи);
  • S – площадь внутреннего поперечного сечения барабана.

Расчеты параметров конструкции ведутся с учетом, что:

  1. Высота барабана (Н) составляет от 1,5 до 2 D.
  2. Обмазку барабана выполняют на 2/3 Н (если ее обрез планируется выполнить фигурным, то 2/3 высоты должно составлять средний показатель).
  3. Толщина обмазочного слоя на барабане – 1/3 D.
  4. Площадь внутреннего поперечного сечения вертикального канала (райзера) – 4,5-6,5% от S, оптимальное значение – в диапазоне 5-6%.
  5. Высота вертикального канала – максимальная, насколько позволяет конструкция печи, но зазор между верхним краем райзера и крышкой барабана должен составлять не менее 70 мм для нормальной циркуляции дымовых газов.
  6. Длина трубы жаровой (огнепровода) должна быть равна высоте вертикального канала.
  7. Площадь сечения огнепровода – равна соответствующему показателю райзера. Причем для огнепровода рекомендуется использовать профильную трубу квадратного сечения, в этом случае печь работает стабильнее.
  8. Площадь сечения поддувала – ½ от площади сечения топки и райзера. Для стабильности и плавной регулировки режима печи используется профильная труба прямоугольного сечения с соотношением сторон 2:1, которую укладывают плашмя.
  9. Объем вторичного зольника зависит от объема барабана за вычетом объема райзера. Для печи из бочки – 5%, для печки из газового баллона – 10%.Для емкостей промежуточного объема рассчитывается согласно линейной интерполяции.
  10. Площадь сечения внешнего дымохода составляет 1,5-2 S.
  11. Саманная подушка под внешним дымоходом должна быть толщиной 50-70 мм – если канал выполнен из круглой трубы, отсчет ведется от нижней точки. Толщину подушки под дымоходом уменьшают вдвое, если лежанка монтируется на деревянные полати.
  12. Толщина обмазочного слоя лежанки над дымоходным каналом составляет 0,25 D, если барабан из бочки 600 мм, и 0,5 D, если барабан из баллона 300 мм. Если уменьшить обмазочный слой, конструкция будет быстрее остывать после протопки.
  13. Высота дымовой внешней трубы должна составлять от 4 метров.
  14. Длина газохода, от которой зависит длина лежанки: для печи из бочки – до 6 м, для печи из баллона – до 4 м.

Ракетная печь длительного горения, изготовленная из бочки 600 мм диаметром, достигает мощности около 25 кВт, а ракета для отопления, выполненная из баллона 300 мм, – до 15 кВт. Регулировать мощность можно только за счет объема закладки топлива, воздушного регулирования такая печка не имеет, так как дополнительный поток нарушает режим печи и провоцирует выброс газов в помещение. Изменением положения дверцы поддувала регулируется не мощность, а режим работы печи.

Особенности футеровки

Качество теплоизоляции райзера напрямую влияет на экономичность отопительного агрегата. В наших краях для футеровки доступен легкий шамотный кирпич ШЛ и речной песок с примесью глинозема. У футеровки следует предусмотреть внешний металлический кожух, иначе материалы быстро впитают нагар и печь при работе будет реветь. Торец футеровки плотно замазывают печной глиной.

Правильное выполнение футеровки

При использовании подтесанных шамотных кирпичей, оставшиеся полости заполняют песком. Если для футеровки используется только песок, его просеивают от крупного мусора и засыпают слоями – каждый примерно на 1/7 высоты трубы. Каждый слой плотно трамбуют и сбрызгивают водой, чтобы образовалась корка. Засыпку необходимо просушить в течение недели, а затем замазать торец слоем печной глины. Затем продолжается постройка ракетной печи своими руками по чертежам.

Ракетная печи из кирпича своими руками

Чтобы сделать реактивную печь своими руками не нужно иметь особых навыков. Благодаря компактности и простоте строения изготовить ее можно за несколько часов.

Основа конструкции – две вертикальные камеры разного размера, внизу обобщенные между собой общим каналом. Камера меньшего размера называется камерой сгорания. Она используется сначала для розжига, а потом для сгорания дров.

Разжигают печь обычно с помощью легко воспламеняющихся материалов, наподобие деревянной стружки, щепок, бумаги. Также подойдут небольшие сухие веточки. С помощью специальных заслонок в нижнем отсеке топочной камеры, можно регулировать силу тяги.

После того как прогреется вся система, включая дымоход и большую камеру, ракетная печь для дома начнет полноценно выполнять свои функции по обогреву помещения. Определить этот момент можно по тому, как гул, возникший вначале, стихнет.

Помещение нагревается от дымохода, который проходит через всю комнату или по ее периметру. Дым, пройдя по всей протяженности дымохода и отдав тепло в помещение, наружу выходит холодным. То есть все тепло по максимуму сохраняется внутри отапливаемой комнаты.

Что может понадобиться в процессе сооружения печи:

  • жаропрочный красный кирпич;
  • бочка из металла;
  • металлическая дымоходная труба;
  • старое металлическое барбекю;
  • жаростойкая краска;
  • металлическая арматура;
  • небольшое количество керамзита, самана и перлита;
  • песочно-цементная смесь;
  • щётка по металлу;
  • строительная лопата и кельма.

Прежде чем приступать к непосредственному сооружению печи ракеты своими руками нужно проделать следующие подготовительные работы:

В полу, вырывают яму глубиной на штык лопаты. Это позволит спрятать горизонтальный дымоход под полом.
В качестве колпака для печного устройства используют металлическую бочку

Вначале проводят обжиг и чистку ёмкости, которую впоследствии покрывают жаростойкой краской.
Важно чтобы краска наносилась после монтажа фланца для соединения основной конструкции с дымоходом.
На следующем этапе сооружается фундамент, для чего выполняются в соответствии с размерами, указанными в чертеже манипуляции в следующем порядке.
Подготавливают опалубку.
В месте установки топки в почву углубляют несколько кирпичей.
На дно кладут арматуру.
По периметру нижней части топки по уровню кладут кирпичи.
Фундамент заливают песочно-цементной смесью.
После полного высыхания строительной смеси можно начинать кладку кирпича. При этом в качестве строительного раствора используется огнеупорная глина.
Первый ярус кладки возводят, вверх оставляя только отверстие для топки.
На 2 ряду начинают формировать нижний канал ракетной печи.
На 3 ряду выполняется перекрытие канала так чтобы получилось 2 отверстия – для топки и канала, располагающегося, вертикально.Перед кладкой вертикального канала в металлическую бочку монтируется фланец для подсоединения дымохода

Также желательно установить тройник для очистки дымоходной трубы.

Восходящую часть устройства выкладывают способом «сапожка». При этом её внутреннее сечение, должно быть, 180 мм.
Также понадобится старый водогрей, который надевают на подымающуюся часть, а образовавшиеся пустоты засыпают перлитом.
Основание ракетной печки окружают мешками, наполненными, песком, а основу кожуха замазывают глиной. Свободное пространство заполняют керамзитом.
Присоединяют дымоходную трубу, а на восходящую часть одевают перевёрнутую металлическую бочку.
После пробного запуска печи ракеты бочку красят с помощью жаростойкой краски.
Ну и в завершение выполняют обкладку дымохода.
Трубу дымохода обкладывают мешками, которые предварительно наполняют песком и всё засыпают керамзитом.
Саму конструкцию формируют с помощью огнеупорной глины.

https://youtube.com/watch?v=SivGlUl572Y

Хочется отметить, что в процессе функционирования ракетной печи требуется много кислорода, поэтому обязательно с улицы проводится воздуховод.

После этого устанавливается внутрь топки старое барбекю, которое закрывается крышкой. Швы качественно заделывают глиной. На этом сооружение кирпичной ракетной печи с металлической бочкой можно считать завершённой.

Популярные модели

В продаже представлены функциональные модели ракетных печей от различных производителей, отличающиеся конструкцией и назначением.

Везувий Ракета Союз

Модель для приготовления пищи на открытом огне, подходит для установки на садовом участке или дачной территории.

Конструкция имеет встроенную подставку, придающую агрегату устойчивость, защищающую от смещения и опрокидывание, обеспечивающую стабильную эксплуатацию с высокими нагрузками.

Характеристики:

  • материал корпуса и топки – сталь;
  • тип установки – напольный;
  • масса – 12 кг;
  • топливо – древесное;
  • габариты (ШхВхГ) – 31х59х38 см;
  • цена – 5625 р.

Везувий Ракета 1

Походно-туристическая мобильная печка, дающая возможность греть воду и готовить пищу в природных условиях. Модель отличается экономичным расходом дров и качественной отдачей тепла. Это оптимальный вариант для рыболовов, дачников, любителей отдыха на природе и охотников.

Характеристики:

  • размещение – напольное;
  • топливо – древесина;
  • материал топки и корпуса – сталь;
  • вес – 12 кг;
  • габариты (ШхВхГ) – 30х57,4х39,3 см;
  • комплектация – пара подставок для посуды;
  • цена – 3770 р.

Kolundrov

Переносной агрегат для применения в походных условиях, на охоте, пикнике, рыбалке, даче.

Модель легко собирается в стационарное состояние, включает в себя топку с поддувалом и заслонкой, трубку и конфорку для размещения посуды. Выдвижное дно позволяет избавляться от золы и остатков топлива.

Характеристики:

  • материал корпуса – углеродистая сталь;
  • толщина стенок – 2 мм;
  • объём топочного отсека – 3,2 л;
  • габариты (ГхШхВ) – 30,5х22х35 см;
  • работа от одной загрузки – 20 мин.;
  • масса – 4,75 кг;
  • топливо – лучины, опилки, дрова, щепки, ветки;
  • цена – 3700 р.

Везувий Ракета 3

Модель мобильной печки с духовым шкафом, подходящим для разогревания банок консервов, приготовления печёного картофеля и пр. Агрегат имеет L-образную форму, экономично расходует топливные ресурсы и удобен в транспортировке. Изделие поставляется без казана.

Характеристики:

  • установка – напольная;
  • топливо – древесное;
  • материал – сталь;
  • тип – закрытый;
  • габариты (ШхВхГ) – 20х45х34 см;
  • толщина стенок – 2 мм;
  • комплектация – две подставки для размещения посуды, место под казан, вмонтированный духовой шкаф;
  • масса – 8 кг;
  • цена – 3300 р.

Кузьма

Компактная турбо-печь с возможностью разборки для удобной транспортировки. Топка надёжно защищена от воздействия дождя и ветра. Допускается использование агрегата на снегу. Печка отличается лёгкостью и прочностью составных деталей, эффективна и удобна в эксплуатации.

Характеристики:

  • материал – углеродистая сталь;
  • габариты – 42х30х4 см;
  • размер в собранном состоянии – 37х25 см;
  • масса – 3,5 кг;
  • толщина стенок – 1,5 мм;
  • цена – 1990 р.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
