Изготовление сэндвич-трубы для дымохода: размеры и правила

Плюсы и минусы дымоходных труб сэндвич

Как и всем типам труб для дымохода, этим изделиям присущи свои преимущества и недостатки. Обусловлены они использованием определённых материалов, способом монтажа и прочими моментами.

Вначале речь пойдёт о минусах. Их не так уж много. Здесь стоит выделить:

• довольно высокую стоимость основных элементов конструкции;
• небольшой срок службы. В то время как обычные кирпичные дымоходы работают несколько десятков лет, сэндвич трубы способны выполнять возложенные на них функции порядка 10 ˗ 15 лет;
• постепенное снижение герметичности дымохода. Причина заключается в постоянном сужении-расширении секций, вызываемых температурными перепадами.

Плюсы гораздо весомее. Так, например, при монтаже своими руками сэндвич труб для дымоходов не требуется наличие у исполнителя профессиональных навыков. Достаточно лишь руководствоваться правилами, о которых речь пойдёт ниже.

Сделать дымоход из сендвич трубы несложно и это под силу любому мастеру

Кроме того, дымоход данного типа привлекателен за счёт:

• универсальности конструкции. Выводы могут уходить не только наверх, но и через стены;
• компактности труб;
• многослойность препятствует оседанию в дымоходе большого количества сажи;
• труба сэндвич не подвержена воздействию появляющихся при эксплуатации агрессивных сред, высокой температуры и химически активных продуктов;
• такой вариант дымохода – самый пожаробезопасный из всех существующих;

При выполнении монтажа строительная система не представляет собой значительную помеху и поэтому не обязательно пользоваться услугами специалистов.

Монтаж самодельного дымохода с сэндвич-элементами

Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.

Парадокс? Вовсе нет

Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать

Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов

Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:

А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие. Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.

В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.

К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж.

Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих. Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.

Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:

Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:

• Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
• Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
• Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
• Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
• Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.
• Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем. Этот ход также позволит избежать промерзания и образования конденсата.

Вот таким изготавливавается металлический узел для сэндвич-трубы:

Вот как правильно должен быть организован проход такого дымохода через стены:

Вырезать такое отверстие в стене вы сможете самостоятельно:

Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:

Для вывода такого дымохода вам понадобятся специальные кровельные элементы:

Подробно на самой установке мы не останавливаемся, т.к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.

Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.

Монтаж сэндвич-дымохода из керамики

Основная сложность монтажа керамических сэндвич-дымоходов – это обустройство надежного фундамента, а также сборка внешней оболочки. Для оболочки дымоходов используют блоки из вспененного керамзитобетона – они легкие, прочные и не боятся влаги. Керамические трубы тяжелее металлических, поэтому монтаж лучше проводить бригадой из двух-трех человек.

Дымоход сэндвич из керамики: последовательность монтажа

1. Проверяют наличие и комплектность всех элементов дымохода в соответствии с проектом: труб, блоков, утеплителя, доборных элементов.

Керамические трубы и бетонные блоки для сэндвич-дымохода

Утеплитель — базальтовая вата

Доборные элементы, шаблоны и оголовок

2. Выравнивают фундамент с помощью песчано-цементного раствора и выжидают несколько дней для набора им прочности. Поверх стяжки укладывают два-три слоя рубероида – гидроизоляция не позволит влаге из грунта проникать в стенки дымохода.

Фундамент необходимо выровнять

3. Первым устанавливают блок основания. Это очень ответственный этап – любое отклонение от вертикали этого блока приведет к сильному перекосу всего дымохода, поэтому на данном этапе нужно обязательно использовать уровень.

Примерка и выравнивание первого блока

4. После примерки и выравнивания блок ставят на рубероид на тот же цементно-песчаный раствор и окончательно выравнивают.

Установка первого блока на раствор

5. Для большей устойчивости внутрь блока укладывают булыжники, щебень или битый кирпич и заливают цементно-песчаным раствором или бетоном.

Блок-основание наполняют камнями и бетоном

6. Все следующие блоки скрепляют между собой с использованием специального раствора, устойчивого к высоким температурам – его приобретают вместе с комплектом дымохода. Раствор наносят по металлическому шаблону шпателем.

Жаропрочный раствор наносят на блок по шаблону

7. Для установки некоторых элементов – тройников, ревизий – в блоках необходимо сделать выпил. Его выполняют болгаркой с диском с алмазным напылением по готовому шаблону, входящему в комплект.

Выпилы в блоках делают болгаркой с алмазным кругом

8. Первый элемент трубы – конденсатосборник с отводом, его устанавливают в блок с выпиленным отверстием для вентиляционной дверки так, чтобы отвод был обращен к выпилу в блоке.

Установка конденсатосборника

Трубку для отвода конденсата выводят в выпил в блоке

9. Вокруг первого элемента трубы укладывают теплоизолятор – маты из базальтовой ваты.

Утеплитель укладывают вокруг керамических труб, заполняя промежутки

10. Следующий элемент трубы ставят на сборник конденсата, соединяя элементы на специальный герметик.

Соединение труб выполняют на жаропрочный герметик

11. Продолжают сборку дымохода. Блоки соединяют с блоками на жаропрочный раствор, трубы – на герметик. При этом не забывают совмещать ревизионные элементы и тройники с выпилами в блоках, а трубы оборачивать теплоизолирующими матами.

Установка трубы с отводом для ревизионной дверки

Дверка для ревизии вполнена из металла и входит в комплект поставки

12. Проход дымохода через перекрытия блоки закрепляют к стропилам или балкам с помощью металлических кронштейнов, увеличивая тем самым устойчивость дымохода.

Проход трубы через перекрытия

13. При выходе дымохода через крышу стараются сделать минимальный зазор между блоком и кровельным покрытием. Устанавливают планки примыкания и зашивают трубу подходящим материалом, в данном случае – профилированным металлом.

Планки примыкания предохраняют трубу от протечек

Трубу можно зашить металлом

14. Чтобы исключить попадание влаги внутрь оболочки дымохода, ее закрывают бетонной плитой с отверстием под саму трубу. Если готовую плиту подобрать не удается, можно выполнить опалубку с армированием и залить ее бетоном толщиной 5-10 см.

Опалубка для бетонной плиты — перекрытия трубы

15. Наверх трубы надевают оголовок в виде конуса, он также входит в комплект поставки.

Оголовок для защиты от осадков

Видео — монтаж керамического дымохода типа «сэндвич»

Правильно смонтированный дымоход не боится ни влаги, ни перегрева, он успешно справляется с задачей отведения дыма от печи, камина или котла. Своевременная чистка и обслуживание дымохода продлит срок его службы, поэтому перед тем, как собрать дымоход сэндвич, тщательно продумайте местоположение всех ревизионных элементов, и эксплуатация вашего дымохода станет удобной и безопасной.

Устройство дымохода из сэндвич труб

Такие системы представляют собой конструкцию, в основе образованую с помощью двух контуров, которые между собой в свою очередь разделяются ощутимым слоем утеплителя. Как правило, изоляционный слой составляет около 50-60 мм.

Базальтовая теплоизоляционная скорлупа для дымоходов

Изоляцию используют из таких материалов:

• Базальтовая вата.
• Минеральное волокно.

Среди основных преимуществ или даже качеств таких материалов, можно отметить невероятные огнестойкие характеристики, высокую устойчивость к воздействиям химических реагентов и осадков.

Контур изнутри зачастую берется за основу только из металлов «нержавейки», состав которой может включать в некоторых случаях даже молибден. Наружный контур многие производители стараются сделать из обычного оцинкованного металла. Это делается для того, чтобы уберечь конструкцию от воздействия холодных температур, ведь не секрет, что именно оцинковка отлично справляется даже с большими перепадами минусовых показателей. Сэндвич труба для дымохода в таком случае обладает увеличенными износостойкими характеристиками и может служить даже в северных районах.

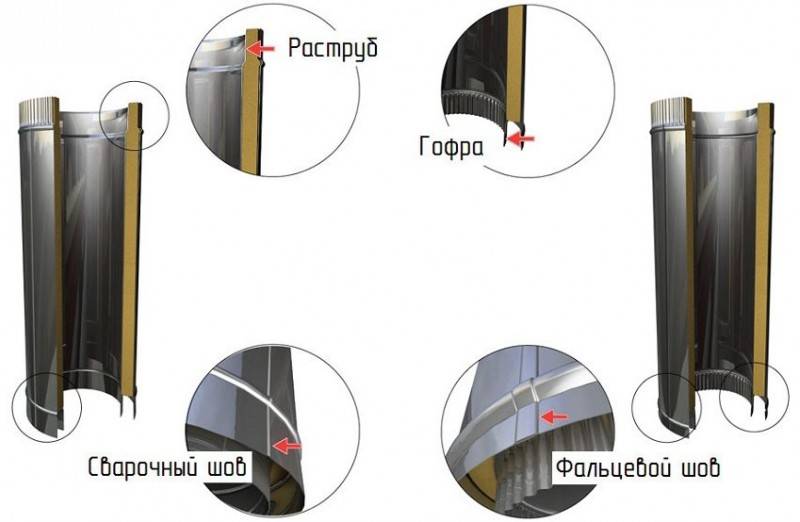

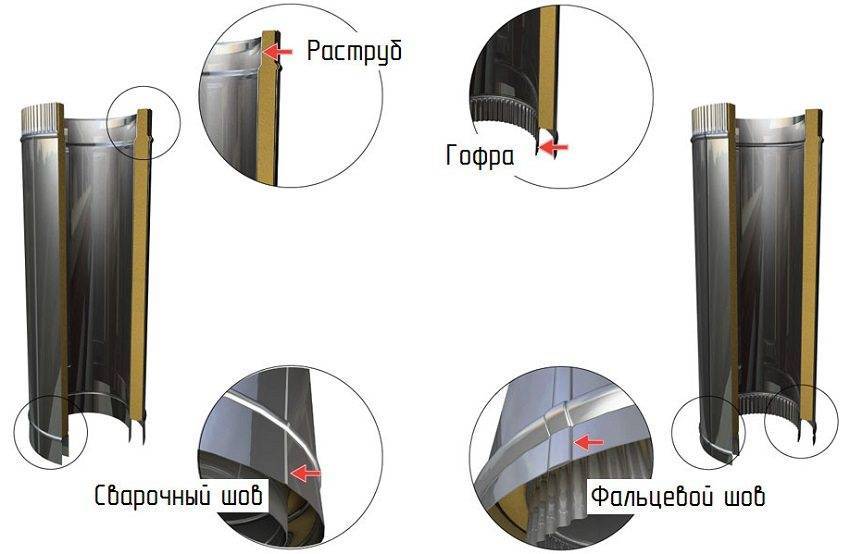

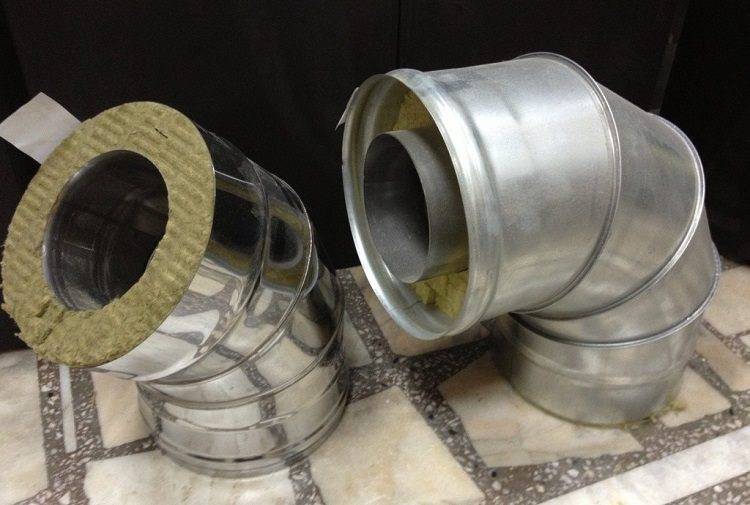

Сэндвич труба имеет трехслойную структуру, в середине находится изоляционный материал

Что касается утеплителя, то здесь все банально просто, им «обертывается» внутренняя труба, поверх чего после вставляется металлический кожух из оцинковки.
Учитывайте тот факт, что дымоход труба сэндвич должна обязательно быть оборудована специальным зонтиком, которым предотвращает засорение системы и попадание влаги.

Кроме того, особых условий требует к себе не только конструирование оголовка, но и соединения всех отрезков, которые обязательно должны быть хорошо за герметизированы. Устанавливается сэндвич труба для дымохода независимо от положения котла, разрешается внутри и снаружи здания. При монтаже нужно учитывать особенности крепления и расположения отрезков, их расположение по отношению к предыдущему отрезку. Подробней о технологии укладки, будет немного позже.

Как выбрать

При монтаже дымохода из сэндвич труб своими руками этот вопрос заслуживает особого внимания. Основным критерием при выборе данных изделий является марка стали, из которой те произведены. Она должна быть указана в их техническом паспорте.

Ниже представлены наиболее часто применяемые стали и их особенности с точки зрения создания сэндвич дымоходов своими руками.

Сталь AISI 430. Это – хромисто-железная низкоуглеродная нержавеющая сталь. Её основные особенности такие:

• хорошо переносит воздействие мягких коррозионных сред;
• отлично противостоит процессу окисления при высоких температурах;
• сталь становится хрупкой при температуре, приближающейся к нулю;
• свариваемость посредственная. Производить из неё сварные изделия, работающие под нагрузкой, не допускается.

С технической точки зрения вполне оправдан монтаж таких сэндвич труб для дымоходов каминов, печей и твёрдотопливных котлов малой мощности.

Сендвич трубы производятся из стали разных марок и бывают оцинкованными и нержавеющими

Сталь AISI 304. Данный продукт представляет собой аустенитную нержавеющую сталь, содержащую никель и титан. Основные свойства:

• отличная устойчивость в мягких коррозионных средах;
• сохранение высокой прочности при пониженных температурах;
• хорошая свариваемость.

Монтаж дымоходов сэндвич из нержавеющей стали AISI 304 рекомендован для удаления топочных газов температурой до 300˚С. Это отличное решение для газовых колонок и котлов.

Сталь AISI 316. Основным отличием этой марки от предыдущей является наличие молибдена, повышающего коррозионную устойчивость конструкции. Выполнение монтажа дымовой трубы сэндвич из стали AISI 316 будет оправдано, если отопительный агрегат работает на газе, дизельном топливе или на дровах и характеризуется большой мощностью.

Сталь AISI 310. Жаростойкость – вот главное преимущество этой марки. Произведённые из неё трубы сэндвич выдерживают нагрев до 1000˚С. Отдавать предпочтение монтажу дымохода из сэндвич труб, изготовленных из такой стали, следует, когда для отопления используются угольные печи и котлы, а также агрегаты на дровах, торфобрикетах и прочем.

Подбирать трубу для дымохода нужно в зависимости от топлива, которое потребляет печь или котел

Сталь AISI 321. Предел жаростойкости этой марки стали меньше и составляет 600…800˚С, но она характеризуется повышенной устойчивостью к воздействию коррозии. Осуществлять монтаж выполненных из неё дымоходных труб сэндвич рекомендуется для печей, работающих на дровах.

Несмотря на то, что в конструкции дымохода из сэндвич труб присутствует сталь, возводить для неё фундамент не обязательно.

Не менее важная характеристика – это толщина утеплителя. Рекомендации по выбору сэндвич труб с учётом этого параметра в зависимости от используемого агрегата представлены в нижерасположенной таблице.

Тип отопительного агрегата	Толщина слоя утеплителя, мм	Температура выводимых газов, ˚С
Дровяные печи и камины	50…100	300…600
Твёрдотопливные котлы	50…100	400..700
Газотурбинные установки	50	450..600
Дизельгенераторные установки	50	450…500
Газопоршневые установки	50	450…500
Микротурбинные установки	50	300
Дизельные котлы	250	150…200
Газовые котлы	25	110…180
Конденсационные газовые котлы	25	60

Как рассчитать оптимальный диаметр сэндвич трубы для дымохода

Основной параметр для расчета диаметра сэндвич трубы — мощность печного оборудования.

Наиболее распространенный размер проходного сечения — 115-120 мм, что соответствует мощности печи не более 3,5 кВт.

Для более мощного оборудования нужно соответственно увеличивать диаметр сэндвич трубы. Например, для 5 кВт рекомендуется установить дымоход диаметром 180 мм, а при 7 кВт и более — 220 мм.

Высота модуля также важна, тем более что параметры установки всей системы печного отопления регулирует СНиП.

Высоту дымохода рассчитывают с учетом части трубы, выступающей над кровлей снаружи. Наружная часть не должна быть ниже 0,5 метра, если труба выходит через конек (линию, соединяющую две покатые стороны кровлю) либо близко к нему.

Трубы для дымоходов из нержавейки

Нержавеющая сталь — актуальный материал, нашедший применение в различных конструкциях, в том числе в производстве дымоотводных каналах. Использование нержавеющей трубы для дымоходов практически во всех видах отопительного оборудования обусловлено стойкостью материала к воздействию коррозии и агрессивной среды, образующейся в результате конденсирования водяных паров отводимых продуктов.

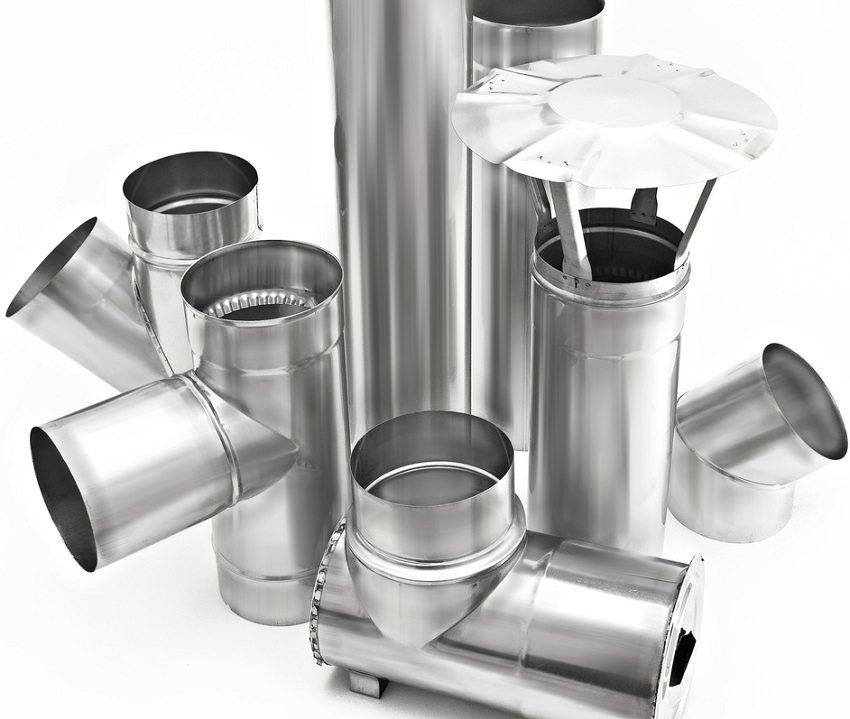

Одностенные дымоходы из нержавеющей стали

Однако не все виды стали можно использовать для дымоотводных конструкций. Выбор марки стали, подходящей для дымоходов, зависит от температуры отвода продуктов: до 400°С используют хромоникелевую сталь AISI 304, 321, до 800°С — жаростойкая хромоникельмолибденовая сталь марки AISI 316. Что касается оцинкованной или черной стали, они не обладают антикоррозийными свойствами и в качестве дымоходов быстро прогорают.

Неоспоримыми преимуществами стальных нержавеющих труб для дымохода являются:

• легкий вес — способствует удобству сборки и не требует возведения фундамента;
• модульность систем — огромное количество труб и фасонных деталей различного диаметра позволяет собрать конструкцию не только в доме новой постройки, но и в обжитом помещении;
• простота монтажа — качество соединительных элементов гарантирует газоплотную сборку безошибочной конструкции. Кроме того, такие дымоходы можно отклонять от вертикального состояния для обхода всевозможных препятствий;
• гладкость внутренней поверхности;
• стойкость к прогоранию — способствует длительной эксплуатации дымохода;
• тонкостенность трубы — позволяет системе быстро нагреваться при запуске, снижая образование конденсата и обеспечивая хорошую тягу.

Сэндвич труба для дымоходов

Выпускаются стальные дымоходы в двух вариантах:

• одностенные (однослойные, одноконтурные) — такие системы дымоотвода предназначены для использования в отапливаемых зданиях, присоединения котла к существующей системе дымоотвода или для ремонта и восстановления старого дымохода путем санации;
• двухстенные (трехслойные, двухконтурные, сэндвич-трубы) — в конструкции сэндвичных труб для дымохода имеется теплоизоляционный слой, расположенный между двумя трубами разного сечения. Такое устройство труб делает возможным монтировать их и внутри, и снаружи здания без устройства утепления. Изоляцию производят лишь в местах проходов дымохода через потолок, стену или перекрытие.

Герметизация дымохода со стороны улицы

Когда основные строительные работы завершены, защитную пленку удаляют. Проверяют герметичность всех соединений, швов, стыков.

При проведении герметизации важно учесть такие нюансы:

1. В месте перехода от одностенной трубы к сэндвичу обрабатываются все наружные края по окружности.
2. При нанесении на внутреннюю часть труб обмазывается внешняя часть верхней секции. При обработке внешней части принцип аналогичен.

Рекомендуется использовать исключительно огнеупорный герметик, который переносит температуру 1000 градусов и выше.

Общая длина дымохода от колосника составляет от 6 м.

Нержавеющая сталь: нюансы конструкции

Этот материал довольно устойчив к перепадам температур и наделен великолепными антикоррозийными качествами. Внутренние изделия из нержавейки могут выдержать температуру +850̊ С и даже ее перепады до  +1200̊ С.

При производстве сэндвич труб, чаще всего, востребованы две марки стали: 310S и 316 Ti. Температуры рабочих сред для этих материалов довольно высокие, максимальный порог достигает +1000̊ С. Особенно эти две марки нержавеющей стали предпочтительны в дымоходных конструкциях для бань и твердотопливных котлов, где необходимо выдержать очень высокую температуру. Такие изделия для дымохода прослужат очень долго.

Если вас интересует высокопрочная конструкция, то идеальным вариантом станет изготовление внутренней и внешней оболочки трубы из одной нержавеющей стали.

Толщина теплоизоляционной прослойки влияет на размеры сечения трубы. Помимо этого, диаметр сэндвич трубы для дымохода зависит от местонахождения устройства. В зависимости от мощности отопительного прибора подбирают внутренние трубы. Чем она больше, тем размер сечения изделия должен быть тоже больше. Такая прямая зависимость появилась неспроста, так как внутренняя труба из нержавейки принимает на себя в процессе работы основной температурный удар.

Вот основные показатели зависимости диаметра трубы и мощности печной конструкции:

• поперечное сечение изделия 50-600 мм- для газотурбинных установок и печей на дровах;
• диаметр 50-700 мм- для твердотопливных котлов;
• 50-500 мм- для дизель-генераторов и газопоршневых устройств;
• 50-300 мм- для микротурбинных приспособлений;
• до 200 мм- для котлов на газу или дизтопливе.

Нельзя забывать, что в качестве теплоизоляционного слоя не рекомендуется использовать стекловолокно, потому что оно сохраняет свои эксплуатационные характеристики лишь при температуре, не превышающей +350̊ С. А в конструкциях для бань данный показатель достигает +600̊ С.
