Печные трубы и дымоходы

Правильное устройство дымовых труб и различие видов

Как правильно сделать правильный дымоход? Отталкиваться в первую очередь нужно от того, какой материал используется. Напоминаем, что дымоходы бывают:

  • Металлические.
  • Керамические.
  • Кирпичные.
  • Бетонные и другие.

Устанавливаемые каналы отличаются и по характеру возведения. К примеру, для тяжелых сооружений, таких как кирпичные, бетонные, керамические, нужно заливать «подушку». Их вес достаточно большой. Кроме того, особенные правила применяются для герметизации швов и соединений. В этом плане более оптимальней использовать, естественно, с учетом типа котла или печи. Кроме того, металлические дымоходы отличаются и в своем сегменте, их разновидностей насчитывается более трех. То есть можно подобрать для каждого отопительного оборудования, наиболее выгодное устройство. Для того, чтобы правильный дымоход, верно, работал, установка должна производится с соблюдением общих правил, перечисленных выше и отдельных нюансов по конкретно выбранному дымоходу.

Чугунная труба

Её используют, как альтернативу классическим кирпичным строениям, ведь затраты на постройку могут различаться более чем на 70%. Однако, несмотря на дешевизну, существенных плюсов у таких труб крайне мало. Все больше недостатков:

  • Недолговечность, по причине не устойчивого материала к агрессивной среде.
  • Быстрое прогорание стенок ведет к тому, что дым может попадать в помещение поначалу незаметно, сквозь не большие отверстия.
  • Крайне высокий вес. Что требуется дополнительной «подушки».

Кроме того, не забывайте, чугунный дымоход выделяет значительно больше конденсата, чем любой другой и соответственно чугунная основа не так ловко справляется с кислотами. Как видим, в таких конструкциях все больше недостатков, чем реальных положительных сторон для человека. Поэтому зачастую их используют, желая сэкономить, но нужно понимать, что впоследствии понадобиться частый уход и ремонт.

Советы по выбору

Выбор дымохода основывается на типе теплогенератора, его мощности и рабочих температурах отработанных газов.

Немаловажное значение имеет и внешний вид изделий контура:

Шов стальных труб должен быть сварным, причем именно стыковое сваривание считается оптимальным

Нахлест или завальцовка не обеспечивают должной прочности и герметичности труб.
Чем длиннее труба, тем меньше стыковых элементов содержит дымоходный контур и тем меньше его износ.
Контур дымохода должен быть ровным, любая вмятина во внутреннем сечении станет платформой для сбора сажи.
Для сэндвич-изделий важно, чтобы слой утеплителя относился к классу негорючих, был уложен максимально плотно.
Чем толще стенка дымоотвода, тем прочнее и надежнее он будет.

Какой материал лучше и примерная цена

Только характеристики отопительного оборудования и вид топлива определяют перечень материалов, подходящих под параметры отопительного контура. Личные предпочтения в данном вопросе — решение несколько опрометчивое, если только речь не идет о сравнении равноценных, с технической точки зрения, материалах для труб. Но и тогда лучше предпочесть те, что обеспечат хотя бы 10%-й запас прочности дымохода.

Расчет необходимого сечения и высоты трубы

Основные параметры эффективности работы дымоходного контура — диаметр и высота.

Для определения сечения используется следующая формула:

Для расчетов вычислите оптимальную высоту дымохода:

Полученное значение контура придется откорректировать, если оно не будет соответствовать установленным стандартам:

  1. Минимальная высота — 5 метров.
  2. Возвышение шахты над ровной кровлей — не менее 1,2 м.
  3. Возвышение шахты над двухскатной крышей определяется отдалением от конька:
  • Если дистанция между местом вывода трубы и коньком не превышает 1,5 м, дымоход поднимается на высоту не менее 0,5 м.
  • Если дистанция между двумя объектами находится в диапазоне 1,5-3 м, дымовая шахта должна быть не ниже уровня конька.
  • При дистанции свыше 3 м минимальная высота края дымохода определяется линией, отмеренной под углом в 10° от конька к точке горизонта.

На основании мощности теплогенератора необходимые значения высоты и диаметра контура можно определить по специальным таблицам:

Керамические дымоходы

Инновационное решение, появившееся на отечественном рынке несколько лет назад. Несмотря на дороговизну, его стали массово внедрять в частном домостроительстве.

Конструкция керамического дымохода сборная, и состоит из следующих элементов:

  1. Дымоходный канал. Материалом его изготовления выступает жаропрочная керамика.
  2. Прослойка из термоизоляции. Это упрощает прокладку конструкции сквозь стены и перекрытия из древесины.
  3. Защитный корпус из пористого бетона или кирпича.

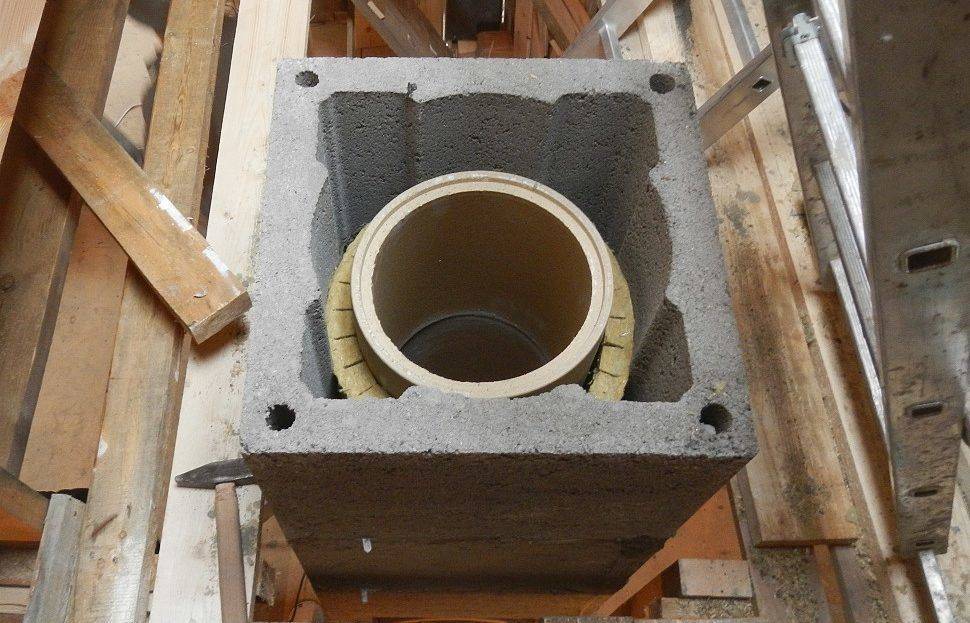

Устройство керамического дымохода

Сильные стороны керамических дымоходов:

Круглая форма внутреннего канала и отсутствие на его поверхности шероховатостей. Все это гарантирует эффективную тягу.

Дымоотвод полностью герметичен и покрыт надежной термоизоляцией.

Несложная установка, что позволяет реализовать ее самостоятельно.

Универсализм. Керамическим дымоходом можно оснащать любые разновидности печей, котлов и каминов.

Долговечность.

Керамические дымоходы — очень надежный, но дорогостоящий вариант

Среди минусов можно отметить следующее:

Дороговизна. Керамические трубы имеют высокую стоимость из-за своего материала.

Большой вес. Как и в случае с кирпичными дымоходами, под подобную многослойную конструкцию необходим фундамент.

Дымоходы из нержавеющей стали, какой выбрать

Нержавеющая сталь обладает такими свойствами:

  • термостойкость и кислотостойкость;
  • небольшой вес;
  • стойкость к коррозии;
  • лёгкая сборка; не требующая специальных инструментов;
  • универсальность — подходит для всех типов печей и котлов;
  • гладкость стенок противостоит отложениям сажи;
  • модульная конструкция облегчает сборку;
  • дымоход не боится температуры, дождя и снега выдерживает любые агрессивные среды.

Что даёт правильно спроектированный и смонтированный дымоход? Это:

  • экономичное сгорание топлива;
  • быстрый прогрев помещения;
  • тяга — лучше не бывает;
  • долговечная служба;
  • надёжность;
  • отсутствие конденсата.

Нержавеющие стали с фиксированным содержанием хрома, никеля и титана отличаются высокой сопротивляемостью на действие кислот за счёт пленки оксидов хрома.

Марки нержавеющих сталей AISI, используемые при производстве сэндвич дымоходовПрименение
430Нефтегазовая отрасль использует эту нержавейку для транспортирования нефтепродуктов. Для дымоходов не подходит.
409Добавка титана 0,75% даёт отличную огнеупорность и кислотостойкость. Подходит для подключения котлов, печей и каминов, работающих на твёрдом топливе с высокой температурой выхлопных газов.
316Добавка 2,5% молибдена и 13% никеля существенно улучшает кислотоустойчивость и жаропрочность стали. Дымоходы из нержавеющей стали AISI 316 применяются в котлах на жидком и твёрдом топливе.
304Подходит для дымоходов, хотя имеет содержание никеля, молибдена и хрома меньше чем в AISI 316.
316Ti, 321Универсальные стали с примесью титана. Могут работать длительное время при температуре до 850°C. Дымоходы из этой стали долговечные и устойчивые к действиям кислот.
310SТермостойкая сталь, выдерживающая температуру 1000°С), прочная и долговечная.

Сэндвич-труба – хороша чертовка, но не безупречна

Сэндвич труба – изделие, представляющее собой метровые секции, собранные из труб, между которыми имеется теплоизоляционное сырье. Она известна и достоинствами, и недостатками.

Положительные моменты следующие:

  • универсальность;
  • компактность – оптимальные размеры;
  • многослойность;
  • безопасность;
  • огнеупорность;
  • влагостойкость;
  • биологическая пассивность;
  • химическая инертность;
  • механическая прочность;
  • обеспечение отличной тяги;
  • стойкость к скоплению сажи;
  • простота монтажа;
  • легкость в уходе.

Разумеется, есть и недостатки. Они такие:

  • малый срок эксплуатации;
  • высокая цена;
  • подверженность разгерметизации.

Первый пункт весьма и весьма настораживает, хотя всё относительно…

Изделие, как было сказано, универсально. Оно прекрасно для возведения дымоходов:

  • для печей;
  • для твердотопливных котлов;
  • для газовых котлов;
  • для каминов.

Хочу отметить, что такой вариант отличен не только для жилых домов, но и для бань.

Таким образом, уважаемые читатели, утепленные трубы манят многими признанными достоинствами, но и отталкивают досадными недостатками (ценой).

Так, что получается? Лидируют трубы из нержавеющей и оцинкованной стали, керамики. Слегка отстают от них изделие из кирпича и конструкция из двух труб, между которыми имеется теплоизоляционное сырье. Едва дыша, за ними плетется продукция, выполненная из черного металла и асбеста.

Пункт 8 сборка

Если вы купили керамический дымоход типа schiedel, то беспокоиться не о чем. Проблемы могут возникнуть с компоновкой деталей дымохода из нержавейки. Если вы приобретаете готовый продукт у серьезного производителя, то там тоже проблем не должно возникнуть, начиная от нижнего тройника, дымоход собирается последовательно и без проблем. Но в случае покупки более дешевых вариантов на рынке, возможны неприятные сюрпризы. Дело в том, что используются две методики сборки – «по дыму» и «по конденсату», и от этого зависит порядок вставки труб одна в другую. Здесь нужно запомнить простое правило: никакая сборка «по дыму» недопустима, если у вас одинарный дымоход, т.е. не сэндвич.

Дымоход должен собираться только «по конденсату»! Это значит, что верхняя труба должна вставляться в нижнюю, а не насаживаться на неё. Иначе конденсат будет вытекать по наружным стенкам. Особые сложности возникают при устройстве двухслойного дымохода. В этом случае у нас две трубы, между которыми — слой утеплителя. В этом случае внутренний дымоход монтируется строго по конденсату. А вот наружную трубу монтируют как раз наоборот, методом «по дыму», то есть верхняя труба уже не вставляется в нижнюю, а насаживается на неё.

Объясняется это просто — внутри конструкция не должна допускать попадание конденсата в слой утеплителя, и он должен беспрепятственно стекать вниз, а снаружи точно также не должны попадать в утеплитель атмосферные осадки. Поэтому при покупке двухслойного дымохода требуйте у продавца, чтобы он сразу показал, каким образом он будет собираться внутри и снаружи. Чтобы не путаться, начинать сборку нужно всегда с тройника. При этом метод сборки переходного горизонтального участка от котла в дымоход никакого значения не имеет.

Еще один важный нюанс — над трубой для отведения дыма не должно быть никаких зонтиков. Ствол должен промываться атмосферными осадками. Это полезно для его очищения от сажи и конденсата. Это технические требования, и если вы посмотрите на промышленные трубы, то ни на одной из них не увидите никаких зонтиков

Исходя из этого, опять возвращаемся к важности конденсатосборника, который играет еще и роль отвода атмосферных осадков из трубы

Если при строительстве дымохода будут предусмотрены и соблюдены все 8 перечисленных пунктов, вы можете быть уверены, что ваша система отведения дыма будет прекрасно справляться со своей задачей. А чтобы не мучиться, просто доверьте это дело профессионалам.

https://youtube.com/watch?v=UAwjulRrrf0

Особенности монтажа

Устройство дымохода из металла выполняется довольно просто, основным правилом является сборка снизу вверх. При этом к патрубку теплового прибора всегда присоединяется одностенная труба, даже если остальная часть конструкции будет собираться из сэндвичей.

Для защиты дымохода от осадков и мусора, а также для улучшения тяги навершие трубы оснащают насадкой-зонтиком или дефлектором.

В зависимости от разновидности используемых труб и варианта размещения дымоотводящей системы монтаж будет иметь ряд особенностей:

  • Двухконтурные секции соединяют, надевая верхнюю трубу на нижнюю. Одноконтурные трубы соединяют по-разному: при монтаже внутреннего дымохода надевают верхнюю на нижнюю, при сборке внешнего – верхнюю вставляют в нижнюю.
  • Стальной дымоход может сильно нагреваться, поэтому в местах прохождения стен, перекрытий и крыши его теплоизолируют. Отверстие для проведения трубы в несущих конструкциях должно выполняться с зазором в 20 см при использовании двухконтурных труб и 100 см при использовании одностенных. В кровле вырезают отверстие с зазором не менее 13 см. В отверстие вставляют проходной короб, который заполняют негорючим утеплителем, со стороны кровли место прохождения закрывают кровельным переходником.
  • Место соединения одноконтурной трубы с двухконтурной закрывается заглушкой, которая предотвратит выпадение и возгорание утеплителя.
  • При возведении комбинированного дымохода сначала собирают дымовую трубу, затем строят шахту и заполняют свободное пространство теплоизолирующим материалом, либо собранную трубу обматывают утеплителем и надевают сверху стальной кожух.

Полимерные дымоходы

Из-за невысокой жесткости дымоходы из специального пластика в основном используются в качестве вставок внутри каналов из кирпича или асбестоцемента. Жаропрочность полимерных изделий небольшая, поэтому они подойдут для выведения дымовых газов температурой до + 400 градусов. В таком режиме работают газовые колонки и высокоэффективные котлы. Оснащать печи пластиковыми дымоходами категорически запрещено.


Полимерные дымоходы

Сильные стороны конструкции:

Быстрая установка. Гибкий рукав опускается в шахту канала, накачивается сжатым воздухом, а затем паром, вследствие чего принимает форму старого дымохода.

Легкость и гибкость. Такие трубы могут принять форму дымохода, какой бы она ни была.

Полимерные трубы принимают форму дымохода

Дешевизна.

Долговечность.

Слабые стороны:

Ограничения по температуре выводимых топочных газов — до +400º.

Отсутствие защиты от перегревания.

Слабая устойчивость к механическим воздействиям. Материал, из которого изготовлены такие дымоходы легко сломать или повредить.

Правила эксплуатации

Чтобы дымоход, сооруженный на основе того или иного вида материла, служил верой и правдой в течение многих лет, необходимо:

  • обеспечивать герметичный монтаж;
  • контролировать температурный режим;
  • регулировать тягу;
  • обустраивать проветривающий канал;
  • утеплять;
  • защищать оголовки от воздействия факторов окружающей среды;
  • очищать от сажи;
  • отдавать предпочтение топливу без посторонних примесей;
  • правильно сжигать топливо;
  • не допускать чрезмерно интенсивного горения;
  • не переохлаждать;
  • периодически производить осмотр.

Столь простые рекомендации позволят наслаждаться и долговечностью, и эффективностью конструкции, вне зависимости от материала

Но учтите, выбор сырья – очень важное мероприятие. Ввиду чего не рекомендуется хвататься за первую попавшуюся трубу, иначе позже можно сильно пожалеть

Будьте бдительны!

Тепла и уюта вашему дому, дорогие друзья. До новых встреч.

Цитата мудрости: Нет ничего более раздражающего, чем хороший пример (Марк Твен).

Плюсы и минусы сэндвич-дымоходов из нержавейки

Выбор дымохода — является важной процедурой, ведь именно от качества дымохода напрямую зависит безопасное дымоудаление из котла или печи. Также от дымохода во многом зависит и КПД источника отопления

Из-за некачественного дымохода печь будет гореть плохо, а топливо не полностью перегорать.

Что предлагают в данном плане сэндвич-дымоходы? Из-за чего они стали столь популярными в последнее время?

Огромная популярность нержавеющих дымоходов обусловлена рядом преимуществ. Во-первых, благодаря слою теплоизоляции сэндвич-дымоходы никогда не перемерзают. Следовательно, котел разгорается быстрей, поскольку не нужно время на прогрев дымохода.

Кроме того, плюсы сэндвич-дымоходов связаны со следующим:

Простой монтаж. Собираются сэндвич-дымоходы подобно конструктору. На конце одной из труб или тройника, угла, есть раструб, что позволяет осуществить быстрый и надежный монтаж дымохода. Кроме этого, для сборки не требуются специалисты, поэтому можно собрать дымоход самому, причём всего за один день.

Пожаробезопасность. Благодаря тому, что при изготовлении сэндвич-дымоходов не применяются материалы, которые поддерживают горение, такие дымоходы обладают высокой степенью огнестойкости. Чтобы не быть многословным, дымоходы из нержавейки выдерживают температуру свыше 500 градусов.

Устойчивость к агрессивной среде. Дымоходы из нержавейки не подвержены ржавлению, они не портятся под воздействием ультрафиолета и агрессивных кислот. В отличие от кирпичных дымоходов, сэндвич-дымоходы не растрескиваются, их не нужно время от времени подмазывать и ремонтировать.

Универсальность использования

Монтаж сэндвич-дымохода можно осуществлять в обход стропильной системы, что иногда очень важно, чтобы не нарушать целостность кровли. Простыми словами, дымоход может выходить через стену, удобно обходя все преграды при помощи отводов

Большой срок службы, но не менее 20 лет.

Как видно сэндвич-дымоходы обладают многочисленными преимуществами. Что же касается недостатков, то их не так уж и много, а точнее всего один — это высокая стоимость. По сравнению с обычным дымоходом, сэндвич конструкция обойдётся дороже.

Правила монтажа сэндвич-дымоходов

Чтобы дымоход работал правильно, а главное безопасно, важно соблюдать определённые правила при его монтаже. Только в таком случае сэндвич-дымоход прослужит положенный ему срок службы, а с его эксплуатацией не возникнет абсолютно никаких проблем

Итак, установка сэндвич-дымоходов предполагает выдерживание следующих правил:

  • Монтаж дымохода должен начинаться от отапливаемого устройства;
  • Дымовые трубы не должны иметь уступов;
  • Трубы дымохода отводятся под углом 30 градусов, для обеспечения нормальной тяги;
  • Вертикальные участки дымохода должны иметь большее сечение, чем поперечные. Внутри труб не должно быть шероховатостей;
  • Обязательно на дымоходе должен устанавливаться искроуловитель, если кровля сделана из горючих материалов, а дом отапливается дровами или торфом.

Кроме того, недопустимо чтобы какие-либо коммуникации, будь то газовая труба или электропроводка, соприкасались с дымоходом. Таким образом, дымоходы из нержавейки являются эффективными и полезными для установки в целом ряде случаев. Их монтаж и обслуживание обходятся на порядок проще, чем дымоходов из кирпича.

Схемы дымоотводов

Схема печного дымохода

Схему дымохода печи нужно делать с учетом всех показателей

Не забывайте учитывать вид будущего топлива, на первый взгляд он не играет важной роли, однако во время эксплуатации, вы познакомитесь со всеми нюансами. В интернете можно найти массу схем, в которых уже прописаны все данные, а вам нужно только подставить свой план дома и размеры. Кроме того, есть специальные сервисы, так называемые онлайн калькуляторы, куда вводятся исходные данные по вашей печи и габаритам, в ответ выдается оптимальный диаметр дымохода, его длина и другие данные, вплоть до толщины стенок и тому подобное

Кроме того, есть специальные сервисы, так называемые онлайн калькуляторы, куда вводятся исходные данные по вашей печи и габаритам, в ответ выдается оптимальный диаметр дымохода, его длина и другие данные, вплоть до толщины стенок и тому подобное.

Правила эксплуатации ремонта и чистки

Правила эксплуатации дымоходов запрещают:

  • Использовать дымоходный контур для сушки обуви и вещей.
  • Производить растопку теплогенератора легковоспламеняющимся или не рассчитанным на мощность дымоотвода топливом.

Профилактический осмотр, при котором обязательно проверяется тяга, целостность, герметичность контура, и чистку дымоходного канала следует производить не менее 2 раз в год. Толщина зольного налета в трубе, превышающая 2 мм, — однозначный сигнал о необходимости проведения процедуры очистки контура.

Чистку дымоходов можно выполнять 2 способами:

  • Механически, посредством специального ершика и других приспособлений.
  • Химически, с помощью размещаемых в топке «чудо-поленьев», выделяющих при горении соединения, провоцирующих отслоение от стенок дымохода нагара.

Проектирование дымохода на начальных этапах строительства или установка в уже готовом доме?

Важно! С целью избежать дополнительных расходов денежных средств и времени, а также для достижения наиболее высокого качества дымовой трассы, рекомендуется закладывать очаг и дымовой канал в инженерный проект дома на начальных этапах строительства. Схема проведения дымового канала, разработанная перед строительством основного каркаса и конструкций дома, позволяет соблюсти все требуемые нормы пожарной и эксплуатационной безопасности, выбрать наиболее подходящее место для расположения печи или камина, а также сразу рассчитать все расходы и действия по проводу дымоотводящей трассы

К сожалению, чаще всего камин, печь, котел и дымоход начинают устанавливать уже после того, как дом или баня построены. Это влечет существенные риски и совершенно лишние расходы

Схема проведения дымового канала, разработанная перед строительством основного каркаса и конструкций дома, позволяет соблюсти все требуемые нормы пожарной и эксплуатационной безопасности, выбрать наиболее подходящее место для расположения печи или камина, а также сразу рассчитать все расходы и действия по проводу дымоотводящей трассы. К сожалению, чаще всего камин, печь, котел и дымоход начинают устанавливать уже после того, как дом или баня построены. Это влечет существенные риски и совершенно лишние расходы.

Перечислим основные минусы такого подхода:

  • необходимость делать перепланировку многих конструкций в доме
  • необходимость разбора свежепостроенных стропил и перекрытий
  • необходимость разрезания мембран, пароизоляции дома
  • необходимость создания нужных отверстий в стенах, в полу и потолке, на кровле
  • часто: необходимость разрабатывать конструкцию дымовой трассы на основе уже существующей планировки, что влечет частые повороты дымохода, что увеличивает его стоимость и понижает эффективность
  • необходимость демонтажа некоторых конструкций
  • необходимость новых ремонтных работ в местах разбора конструкций и нарушения целостности стен, перекрытий
  • часто: невозможность в полном объеме реализовать соблюдение всех норм пожарной безопасности из-за особенностей уже готовой планировки и несущих конструкций, что влечет за собой риск возникновения пожара в будущем

Составление плана прохода трубы от отопительного прибора до конька крыши на начальных этапах строительства позволяет произвести установку трассы отведения дыма в процессе возведения несущих и сопутствующих инженерных конструкций здания. Такой подход значительно снижает расход средств, а также позволяет установить отопительное оборудование и дымоход с соблюдением всех норм и требований пожарной безопасности.

Нормативные требования по устройству дымоходов

Правила монтажа дымоходных каналов регламентируются целым рядом строительных нормативов:

  • СП 89.13330.2012«Котельные установки».
  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование».
  • ДБН В.2.5-20-2001«Инженерное оборудование зданий и сооружений. Внешние сети и сооружения. Газоснабжение».
  • НПБ 252-98 «Аппараты теплогенерирующие, работающие на различных видах топлива. Требования пожарной безопасности. Методы испытаний».
  • ГОСТ 9817-95 «Аппараты бытовые, работающие на твердом топливе. Общие технические условия».

Общие предписания по устройству системы отведения дыма

В целом, основные правила сводятся к следующему:

  1. В качестве дымохода допускается использовать трубы, устойчивые к экстремально высоким температурам, влаге, кислотной среде, образуемой при контакте продуктов горения с конденсатом.
  2. Каждый теплогенератор снабжается отдельной дымовой шахтой.
  3. Не допускается объединения вентиляционных и дымоходных контуров.
  4. Запрещено устанавливать дымоходы вблизи газовых труб, электропроводки и других инженерных сетей.
  5. Положение дымоотводящего контура должно быть максимально вертикальным. Средний угол наклона трубы не должен превышать 30°.
  6. Располагать часть контуров горизонтально не запрещается, но следует учитывать, что любое отклонение от вертикали снижает силу тяги. Поэтому количество горизонтальных отводов не должно быть более 3, при длине каждого не более 1 м, а общей протяженности дымохода до 2 м.
  7. Скорость движения воздушного потока в дымовой шахте с естественной силой тяги должна находиться в интервале 0,15-0,60 м/с.
  8. Детали дымоходной магистрали должны герметично стыковаться, сам трубопровод жестко фиксироваться к стене. Любые провисания должны быть исключены.
  9. Для периодической чистки дымоход должен оборудоваться ревизионным люком.
  10. Отрезок дымовой шахты, выходящий наружу, необходимо защищать от попадания внутрь атмосферных осадков, а также оснащать искрогасителем.
  11. Все конструктивные элементы здания, соприкасающиеся с дымоотводом, должны выполняться из огнеупорных материалов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
