Правила производства трубо-печных работ на современный лад

Строительство

Рассмотрим для начала по отдельности случаи бани и жилого дома.

Баня

Баня протапливается на сравнительно короткое время. Банная печь достаточно компактна, и ее функция — за короткое время разогреть лежащие на ней камни, служащие аккумуляторами тепла, до достаточно высокой температуры.

Продукты сгорания покидают банную печь очень горячими (до 800 С).

Кроме того, в бане особенно важна хорошая тяга: в небольшом помещении даже малое количество угарного газа может привести к фатальным последствиям.

Отсюда основные принципы строительства:

Массивный фундамент под саму печь и трубу не нужен; однако необходима ее теплоизоляция от деревянных конструкций;
Первый от печи участок дымовой трубы обязательно изготавливается из толстого металла без дополнительной теплоизоляции; далее возможно применение сэндвич-трубы или асбестоцемента;

Печь для бани меньше размером и конструктивно проще

Расстояние от трубы до любых незащищенных от возгорания конструктивных элементов составляет не менее 350 мм.
Просветы в перекрытии, стене или кровле закрываются листом оцинкованного железа с подложкой из асбеста.
Там, где труба проходит через вертикальную стену, с материалом стены и потолка будет контактировать поднимающийся от трубы раскаленный воздух. Защитить его опять-таки можно асбестовым листом.

Здесь, впрочем, обошлись оцинковкой

Дом

А тут другие принципы и цели. Печь должна прогреться до сравнительно невысокой температуры (70-80 С) и сохранить тепло как можно дольше.

Температура продуктов сгорания что у русской печи, что у современных твердотопливных котлов сравнительно невелика; вместе с тем слишком сильная тяга поднимет эту температуру, а заодно приведет к потере большей части тепла.

Отсюда и основные принципы строительства печи и трубы:

Печь — конструкция массивная. Место для нее нужно предусмотреть еще на стадии проектирования дома.
Печь должна иметь общие стены с максимальным количеством жилых комнат; под ней должен быть основательный фундамент, исключающий просадки и подвижки; труба печная должна проходить без изломов через ту область перекрытий и кровли, где рядом нет балок и стропил.
Несмотря на обилие современных материалов, лучшее, из чего может быть сделана трубы — кирпич.
Если труба не стоит непосредственно на печи (так называемая насадная труба), под нее необходим отдельный фундамент.

Здесь мы видим дымовую трубу с отдельным фундаментом. Боровом называется горизонтальный дымоход

Основные понятия

Мы воздержимся давать подробные инструкции по строительству печи и трубы для нее. Это как раз тот случай, когда самодеятельность не нужна: опытный печник сделает все неизмеримо лучше, чем дилетант с руководством по строительству.

Объясним , однако, основные термины и понятия. С частью из них вы столкнетесь на фазе проектирования и строительства, с частью — уже при эксплуатации печи.

Правила производства работ

Правила производства трубо — печных работ изданы Российским Пожарным Сообществом в 2006 году (это переиздание, до этого было еще несколько редакций). Большая часть правил касается техники безопасности при проведении работ и оптимальной схемы их организации.

Однако есть и технические моменты:

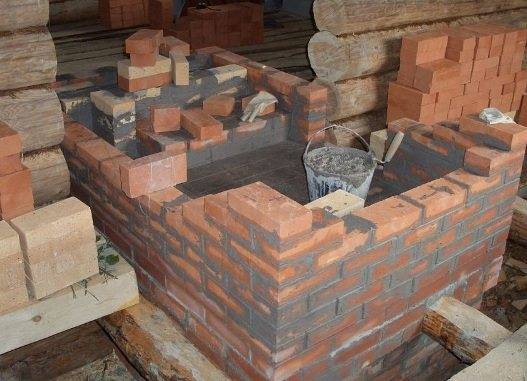

Для кладки самой печи и трубы используется красный отожженный кирпич без пустот и трещин марки не ниже М100;

Лучший материал для печи — тот же, что и пару веков назад

Области, которые подвергаются воздействию высоких температур, отделываются огнеупорным кирпичом. Сюда входят и первые несколько рядов насадной трубы;
Для защиты от возгораний рекомендуется асбест или вымоченный в глине войлок;
Правила трубо — печных работ запрещают топку печи с открытой топочной дверцей. Это связано с техникой безопасности; однако открытая дверца еще и резко усиливает тягу, что приводит к потере эффективности печи.
Печная труба из кирпича не должна иметь сужений. Собственно, правило касается любой трубы: сужения будут собирать сажу.
Керамические трубы требуют обязательного монтажа емкости для сбора конденсата; раструб профилированных керамических и нержавеющих труб всегда монтируется вверх, «по конденсату».

Такой способ монтажа нужен для того, чтобы конденсат оставался внутри трубы

Трубо — печные работы проводятся с учетом минимального расстояния от дымохода до металлических или железобетонных балок в 130 мм.
Перепады температуры в большом диапазоне повредят даже прочностным свойствам стали.
Трубопечные работы должны производиться лицом, имеющим удостоверение на право из проведения.

Увы, внешне от обычного нетрезвого селянина они не отличаются, так что вам придется положиться на интуицию

Определения и советы

Напоследок вывалим на вашу голову несколько полезных фактов и определений.

Длинная и прямая труба означает хорошую тягу. Но снижает КПД печи: продукты сгорания удаляются из печи и трубы, не отдав все тепло дому.
Тяга зависит от ветра. В идеале ветер, огибая трубу, должен направлять чуть вверх и создавать над трубой небольшое разрежение.
Этой цели служит оголовок печной трубы — небольшое расширение, которое рассекает поток ветра, направляя часть его именно вверх.

Перед нами простейшая аэродинамическая конструкция, рассчитанная много веков назад

Дефлектор на печную трубу ставится ради той же цели. Это конструкция, которая не только защищает трубу для дымохода от дождя, но и увеличивает ее тягу при боковом ветре.
Всевозможные зонты и колпаки на печную трубу должны учитывать аэродинамику воздушного потока. При определенной конфигурации они могут «опрокинуть» тягу при сильном ветре, и дым пойдет в помещение.
Конденсат в печной трубе образуется в большом количестве, когда температура покидающих трубу продуктов сгорания ниже 150 градусов.
Отсюда следствие: труба для печи не должна забирать ВСЕ тепло у печных газов. Образующийся в печной трубе конденсат, стекая вниз, приводит к появлению дома неприятного запаха гари в доме.
Колпак на печную трубу изготавливается как минимум из оцинковки, в идеале — из нержавеющей стали или титана.
Кроме дождей, ему предстоит иметь дело с довольно-таки агрессивными продуктами сгорания.

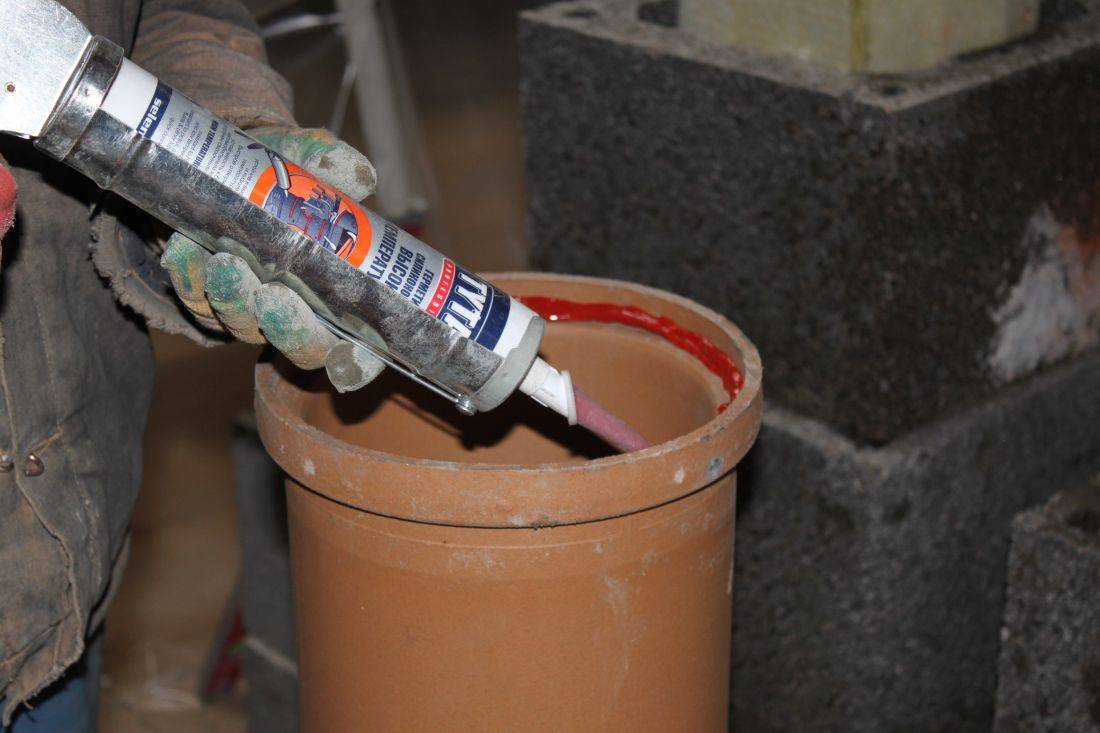

При стыковке керамической трубы или сэндвич-труб желательно использовать герметик.
Купите правильный герметик для печных труб — высокотемпературный силиконовый. Это опять-таки убережет дом от ароматов гари.

Как-то так

Задвижка в печной трубе служит регулировке тяги. Кроме того, при холодной печи она предотвращает утечку тепла.
Учтите: полностью закрытая задвижка при хоть каком-то горении в печи либо наполнит помещение дымом, либо отравит вас угарным газом.
Разделка печной трубы — это не процесс ее демонтажа, как вы подумали, а утолщение кирпичной трубы на уровне перекрытия.
Оно предохраняет дерево перекрытия от возгорания (толстая кладка плохо проводит тепло) и заполняет оставленный для трубы широкий просвет.

Пока строительство не завершено, разделку можно снять с удобного ракурса

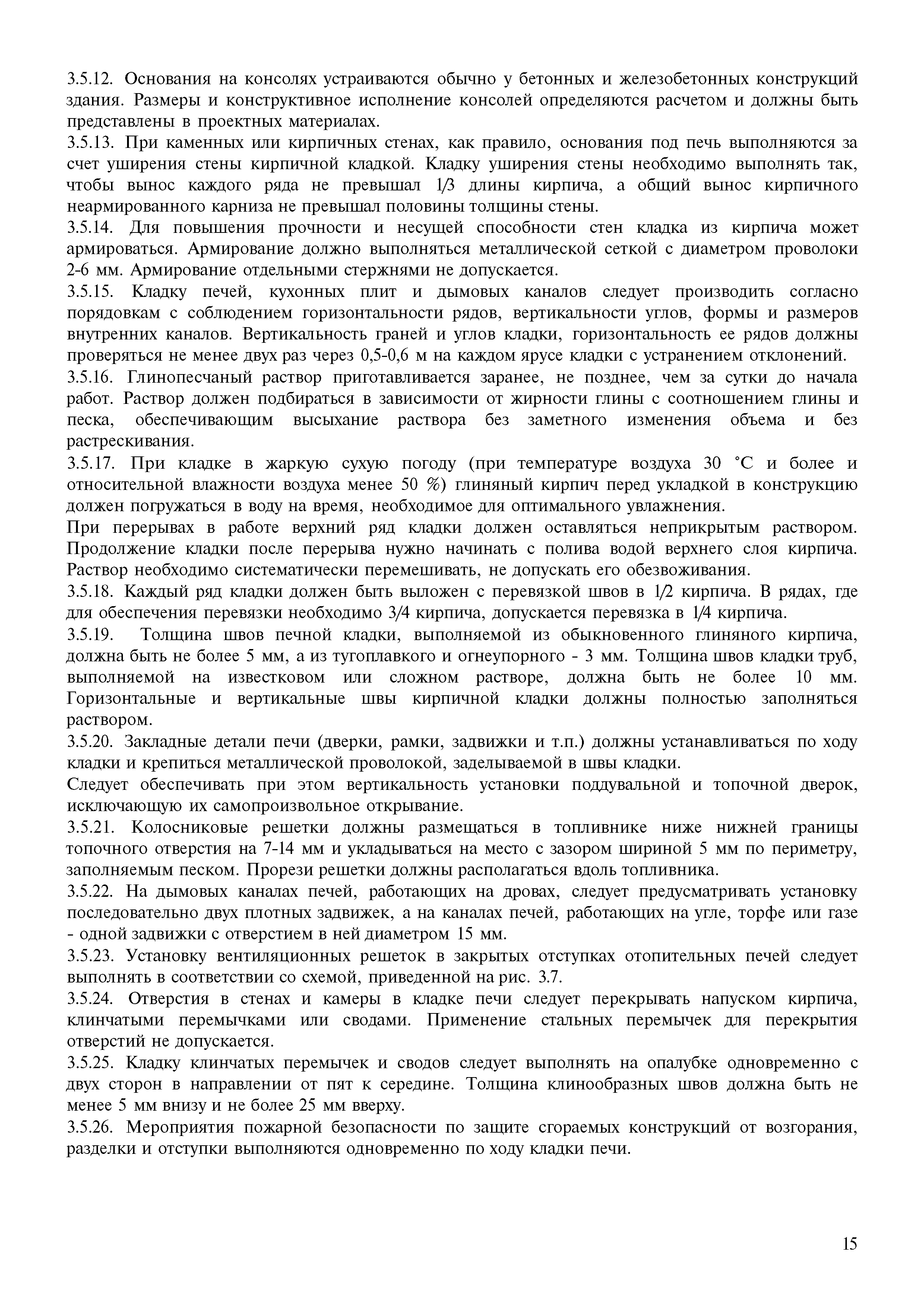

Примечание. Этажность зданий следует принимать без учета цокольного этажа,

3.1.2. Запрещается печное отопление в зданиях категорий А, Б и В.

3.1.3. Поквартирные генераторы теплоты на твердом топливе допускается предусматривать в жилых зданиях до двух этажей включительно.

3.1.4. Печное отопление допускается для одноквартирных индивидуальных жилых домов и коттеджей.

3.2. Подбор печей и аппаратов

3.2.1. Для отопления помещений следует применять отопительные и отопительно-варочные печи и аппараты, отвечающие современным требованиям унификации элементов, экономичности и пожарной безопасности. Этим требованиям отвечают типовые конструкции печей, рабочие чертежи и теплотехнические характеристики которых приведены в альбомах, разработанных проектными организациями и аппараты заводского изготовления.

3.2.2. При подборе печей и аппаратов необходимо, чтобы количество выделяемого ими тепла не было меньше расчетных тепловых потерь через ограждающие конструкции помещений. Теплопотери определяются проектными организациями и их значение должно быть в проектных

материалах зданий. Значения теплоотдачи печей приводятся в альбомах типовых конструкций или проектных материалах.

3.2.3. Теплопотери жилых комнат одноэтажных усадебных домов, построенных по типовым проектам, можно определить по номограммам (рис. 3.1 и 3.2). Номограммы приведены для расчетной температуры наружного воздуха в зимний период равной -20 °С. При других расчетных температурах, определяя теплопотери, необходимо учитывать коэффициент 1,2 с понижением температуры на каждые 10°С и коэффициент 0,8 с повышением температуры на каждые 10°С. Например, определим значение теплопотерь для неугловой комнаты площадью 16,5 м2 и длиной наружной стены помещения равной 5 м. Для этого откладываем на графике значение площади помещения и по вертикали проводим линию до пересечения с наклонной линией, которая соответствует принятому значению длины наружной стены. От точки пересечения линий проводим горизонтальную линию и определяем по графику теплопотери комнаты (1690 Вт) и активную поверхность печи (3,1 м2). По графику можно также выбрать тип печи и ее среднюю теплоотдачу (ПТК-1700).

Печь £>Вг 2 *д.м

Площадь помещения F, м

Рис. 3.1. Номограмма для определения теплопотерь неугловых комнат.

Рис. 3.2. Номограмма для определения теплопотерь угловых комнат.

3.2.4. Число отопительных печей в здании должно быть минимальным. Одной печью допускается отапливать не более трех помещений, расположенных на одном этаже.

3.2.5. При отоплении нескольких смежных помещений одной печью ее следует устанавливать таким образом, чтобы теплоотдача выходящей в каждое помещение части нагретой поверхности возмещала теплопотери соответствующего помещения.

3.2.6. При выборе печей необходимо учитывать особенности санитарно-гигиенических требований к печам, устанавливаемых в различных помещениях, особенно в детских и лечебных учреждениях.

3.2.7. Для малометражных (однокомнатных) квартир рекомендуется применять комбинированные отопительно-варочные печи, обеспечивающие отопление квартиры и приготовление пищи.

3.2.8. При установке кухонной плиты со щитком последний может служить в качестве прибора отопления для кухни и соседних подсобных помещений. Отапливать жилые комнаты только за счет щитка при плите не рекомендуется, ввиду его малой теплоотдачи.

3.3. Размещение печей и аппаратов

3.3.1. При размещении печей и аппаратов в помещениях следует учитывать расположение дымовых каналов и планировочные решения здания. Варианты размещения печей приведены на рис. 3.3.

3.3.2. Не рекомендуется размещение отопительных печей и аппаратов у наружных стен здания.

Правила производства трубо-печных работ на современный лад

› Баня

Чтобы собственноручно возведенная баня радовала паром и теплом еще не один десяток лет, важно все трубо-печные работы в ней проводить строго по правилам. Это не сложно – вся их суть в грамотном отводе дыма и защите стен от накаленной банной печи

А вот игнорирование этих правил обычно ведет к печальным последствиям – от отравления угарным газом до вызова пожарных

Это не сложно – вся их суть в грамотном отводе дыма и защите стен от накаленной банной печи. А вот игнорирование этих правил обычно ведет к печальным последствиям – от отравления угарным газом до вызова пожарных.

Поэтому, знать об основных моментах будет полезно даже тому владельцу бани, который сам достаточно далек от строительства.

В чем суть правил трубо-печных работ?

Правила производства трубо-печных работ – это требования при монтаже, кладке, проектировании и эксплуатации печей, котлов и каминов. В них изложен порядок чистки каналов, выполнение работ по теплоизоляции котлов и каналов, приведены правила техники безопасности при различных видах работ с печью.

А вот в строительстве бани правила трубо-печных работ должны и вовсе соблюдаться неукоснительно.

Ведь именно в парной во время банных процедур человек дышит воздухом с высокой влажностью и температуры, а потому любой недочет или ошибка использования печи может быть для него опасна. Да и сама печь, если она установлена неправильно, долго работать не сможет.

Как и дымоход, если его установка была произведена с нарушениями – тогда хлопот с ним потом будет много. Ведь к каждому виду печи – своя трубо-печная система.

А обновлялись последний раз эти правила в 1991 году – потому и сейчас, при обилии современных материалов, крайне желательно действовать по принципу «семь раз отмерь» и спрашивать советов у экспертов по поводу самых каверзных моментах. Ведь в Правилах может быть не рассмотрен какой-нибудь момент как пожаронебезопасный, но сейчас может быть, что угодно.

К примеру, многие современные материалы отделки подделываются, легко воспламеняются, быстро портятся. А потому, если вы сомневаетесь, можно ли так или так сделать в своей бане, лучше не рисковать. И особенно осторожным нужно быть в случае переоборудования печи под другой вид топлива – в этом случае обязательно нужно показать печь специалисту перед ее первым запуском.

Пожаробезопасность работы печи в бане

В общем все правила разрабатываются с учетом пожаробезопасности бани. И их не так много, как может показаться на первый взгляд:

В банной печи не должно быть никаких трещин – мало того, что они значительно снижают мощность самого агрегата, так еще и способны вызвать пожар. Хорошая печь – это печь крепкая, прочная, с гладкой внутренней и внешней (по возможности) поверхностью. Все швы тонкие, углы – прямые, а стены – строго вертикальны.
Если печь – кирпичная, то ее ряды должны быть идеально горизонтальными: неровности в этом случае допускаются не более, чем на 5 см.
Между банной печью и деревянной обшивкой стены расстояние должна быть не меньше, чем 1 м 25 см. Лучше, если сама стена еще и будет чем-то защищена – например, экраном. Но даже, если стена – кирпичная, между ней и печью все равно должно оставаться 26 см пространства.

Установка печи в бане должна вестись в строгом соответствии с предоставленной инструкцией – у каждой печи свои особенности. Но, в любом случае, основание печи должно быть сделано только из абсолютно негорючих материалов – листы металла, шамотный кирпич, кафель, металлические элементы на теплоизолирующей основе.

Дверца топки всегда должна быть направлена к противоположному углу помещения бани – по диагонали, в сторону длинной стены.
Если печь – металлическая, для нее необходимо сделать специальную вентиляцию. Причем дымоход нужно изолировать материалом с хорошей теплостойкостью – чтобы не начал скапливаться конденсат.

Правильная технология устройства пожароизоляции

И, наконец, какой бы ни была хорошей и дорогой банная печь, обязательно нужно постоянно следить за ее исправностью: не допускать трещины и перекосы, следить, чтобы дверца всегда плотно закрывались и не имели никаких повреждений.

Вот такие простые правила. И перед самой первой топкой в своей бане желательно пригласить знакомого печника и попросить проверить хотя бы «на глаз» исправность всех систем и грамотность проведенных трубо-печных работ – для собственного же спокойствия.
