Печь слобожанка своими руками: чертежи с фото и видео

Общие советы

Строительство печи – трудоемкий процесс, в котором присутствует множество нюансов. Вот главные из них:

если заливка фундамента происходит в излишне жаркую погоду, то его необходимо время от времени увлажнять, чтобы стяжка не растрескалась;
первый ряд выкладывается насухо, поэтому его нужно формировать из ровных кирпичей, которые можно плотно подогнать один к другому;
для достижения нужной плоскости поверхности кирпича, его можно обтесывать болгаркой;
обтесанный или сколотый кирпич нельзя ставить нарушенной поверхностью внутрь печи, т. к. с этой стороны материал менее огнеупорный;
любые чугунные элементы нельзя устанавливать впритирку с кладкой, чтобы она не разрушалась, делайте прослойку из раствора или глины.

Печь на летней кухне – это не только удобно, но и вкусно. С мангалом вы сможете без труда готовить мясо на углях, а казан поможет готовить прекрасные супы или каши на живом огне. А он всегда добавляет пикантности любому блюду.

Простая буржуйка из бидона

Самая простая буржуйка своими руками изготавливается из обычного бидона. О долговечности такой конструкции говорить не приходится, но она быстро строится, легко монтируется и дает достаточно тепла.

Вся работа заключается в монтаже ножек, обустройстве отводящей трубы и некоторых косметических операциях. Для работы необходимы:

Бидон
Труба для дымоотвода
Проволока для колосника
Сварочный аппарат
Рабочие инструменты

Приступаем к работе

Устанавливаем бидон горизонтально и отмечаем, где будет поддувало, имеющее форму прямоугольника или серпа. Располагают его под крышкой
В стенке или днище бидона вырезается отверстие, равное диаметру трубы для дымоотвода
Для изготовления колосника необходимо запастись стальной проволокой. Ее сгибают, через крышку проносят во внутрь и аккуратно разгибают, чтобы зигзаг расположился в нужном положении, при этом оставалось удобно закладывать щепки, дрова и т. д.
Бидон необходимо закрепить на ножках, которые вырезаются из трубок или уголков и привариваются
Приваривается дымоотвод

На внешней стороне бака можно закрепить отражатель, благодаря которому будет улетучиваться меньше выделяемого тепла. Приварив с боков ручки, конструкцию можно будет переносить в любое иное место.

Плюсы и минусы самодельных буржуек

Среди многочисленных преимуществ такой невзрачной, но полезной установки выделяют:

Полная автономность и энергетическая независимость
Работа на любом твердом топливе, включая растительные остатки – это позволяет сэкономить немало денежных средств
Универсальность конструкции, которую можно не только установить в различных помещениях, но и использовать для готовки пищи
Простая конструкция, которую можно соорудить самому из имеющихся в гараже материалов
Нет необходимости в возведении монолитного фундамента и монтаже капитальной дымоотводной трубы

Но несмотря на весомые и немалочисленные преимущества, можно выделить ряд минусов буржуек:

Высокая теплопроводность металла приводит к быстрому выгоранию топлива и остыванию печи
Если толщина стенок недостаточна, в скором времени они начнут выгорать и печь выйдет из строя
Нужно смотреть за процессом горения и вовремя подбрасывать дрова, контролировать тягу
Смолянистые и сырые поленья становятся причиной трудно выводимой копоти в дымоходной трубе

Видео — еще один вариант изготовления печи

В заключении

Самодельная буржуйка – это надежный и эффективный помощник в холодном рабочем помещении или собственном гараже. Ее изготовление не составляет труда, а для начала работ нет необходимости в больших материальных вложениях.

Расчёт печи

Прежде чем говорить о размерах печи, обратим внимание читателя на важный момент. В отношении всех твердотопливных теплогенераторов действует закон квадрата-куба

Суть его можно пояснить на простом примере.

Представьте куб со стороной в 1 м. Его объем составляет м3, а площадь поверхности — 6 м2. Соотношение объёма к площади поверхности — 1:6.

Увеличим объём тела в 8 раз. Получился куб со стороной 2 м, площадь поверхности которого составляет 24 м2.

Таким образом, поверхность увеличилась только в 4 раза и теперь соотношение объёма к поверхности составляет 1:3. В печах от объёма зависит количество выделяемого тепла и его мощность, а от площади поверхности — теплоотдача. Эти параметры взаимосвязаны, поэтому бездумно масштабировать ту или иную схему печи, подгоняя под нужные для себя размеры, нельзя — теплогенератор может вообще оказаться неработоспособным.

При расчёте ракетной печи задаются внутренним диаметром барабана D, который, как было сказано выше, может варьироваться в пределах от 300 мм (печь на 15 кВт) до 600 мм (печь на 25 кВт). Эта «вилка» как раз и обусловлена законом квадрата-куба. Также мы будем использовать производную величину — площадь поперечного сечения барабана S: S = 3.14 * D^2 /4.

Таблица: основные параметры

Параметр	Значение
Высота барабана Н	От 1,5D до 2D
Высота теплоизоляционной обмазки барабана	2/3Н
Толщина теплоизоляционной обмазки барабана	1/3D
Площадь поперечного сечения первичного дымохода	От 0,045S до 0,065S (оптимально — от 0,05S до 0,06S). Чем выше будет первичный дымоход — тем лучше.
Минимальный зазор между верхним краем первичного дымохода и крышкой барабана	70 мм. При меньшем значении аэродинамическое сопротивление зазора для проходящих через него газов окажется чрезмерно большим.
Длина и площадь жаровой трубы	Длина и площадь первичного дымохода
Площадь сечения поддувала	Половина площади сечения первичного дымохода
Площадь поперечного сечения наружного дымохода	От 1,5S до 2S
Толщина подушки из самана под газоходом с лежанкой	50–70 мм (при наличии под лежанкой деревянных полатей — от 25 до 35 мм)
Высота обмазки над газоходом с лежанкой	150 мм. Уменьшать не рекомендуется, иначе печь будет накапливать меньше тепла.
Высота наружного дымохода	не менее 4 м

Таблица: объём вторичной зольной камеры

D (диметр)	Объём
300 мм	0,1х(Vк — Vпд)	Где Vк — объем барабана, Vпд — объем первичного дымохода.
600 мм	0,05х(Vк — Vпд)

Промежуточные значения рассчитываем пропорционально (интерполируем).

Основной процесс изготовления

Чтобы правильно сделать печь для теплицы длительного горения, необходимо предварительно нарисовать схему или чертеж.

Затем готовят корпус будущей печи, для чего выполняют следующие действия:

Срезают или снимают верхнюю крышку.
Измеряют диаметр дымоходной трубы и в соответствии с этим значением вырезают круглое отверстие недалеко от верхнего края.
В нижней части бочки вырезают еще одно отверстие, но уже квадратной или прямоугольной формы. Это будет место для закладки топлива.
В соответствии с размерами топки делают металлическую дверку, она должна плотно прилегать к корпусу и обеспечивать герметичность.

Далее делают другие конструкционные элементы.

Срезают края верхней крышки, немного уменьшая ее в диаметре. При этом крышка должна свободно перемещаться внутри бочки. В середине полученного круга вырезают отверстие диаметром не больше 2 см. Через это отверстие будет поступать воздух для поддержания огня, поэтому не следует его делать слишком большим. В противном случае топливо будет сгорать намного быстрее. К вырезанному отверстию присоединяют трубу для подачи кислорода.

Чтобы давление на дрова было более эффективным, на нижнюю часть металлического круга наваривают полоски металла. В процессе горения дров крышка будет постепенно опускаться вниз, поэтому время закладки следующей партии топлива определяется довольно легко.

Для безопасности делают ножки из металлического уголка. Для этого отрезают четыре равных по длине отрезка и приваривают их к основному корпусу. Устойчивость печи для обогрева теплиц придают пластины, приваренные к нижней части каждой металлической ножки.

Печи длительного горения можно назвать идеальным вариантом для обогрева теплиц. Они также могут присоединяться к системе водяного контура. С помощью такого агрегата в теплице создается и поддерживается оптимальная температура и влажность, благодаря этому появляется возможность получить высокий урожай без существенных затрат в процессе выращивания растений. Преимуществом печей для теплиц длительного горения также является возможность самостоятельного изготовления, что также положительно влияет на себестоимость продуктов из теплицы.

Сложим печь из кирпича

Рассмотрим наиболее трудоёмкий вариант — как построить печь из кирпича. Этот вид встречается нечасто, чтобы его сделать, нужно место площадью 2*2,5 кирпича. Вам пригодятся кирпичи, которые могут противостоять огню, раствор на основе песка, шамотного порошка и огнеупорной глины. Как делать каждый ряд подскажет схема укладки.

Для создания камеры для топки на 2–4 ряду, берут шамотный кирпич. Всего у печки для гаража будет девять рядов, которые сформируют высоту. Чтобы обеспечить дымоотвод, устанавливают дымоход из кирпича с гильзой из нержавейки. Для максимально быстрого устранения печных газов его выводят напрямик через крышу.

Если вы только начали вникать в суть строительства, посоветуйтесь с опытными печниками. Они расскажут вам обо всех нюансах укладки, возможно, проследят за процессом, чтобы в дальнейшем не переделывать кладку из-за ошибок. Возьмите за правило не начинать дело, не зная, как его закончить.

Из чего сделана печь?

Печь слобожанка длительного горения вертикального устройства. Она состоит из одной камеры для топки, в которую залаживается топливо только сверху. В нижней части слобожанки находится люк, который служит для того, чтобы с печи можно было выбрать золу, что дает нам легкое обслуживание печи. Сверху камеры сгорания прикреплен кожух, который служит для прохода, нагрева и вывода обратно воздуха для обогрева комнаты. Слобожанка наделена специальным дымоотводом. Он служит для выброса дыма наружу.

Чертежи Слобожанки найти в интернете не очень то и трудно, они находятся в свободном доступе. Изготовители такой печи не делают секретом характеристики своего продукта. Наоборот, по своим рассуждениям печь Слобожанка будет пользоваться спросом жителей сел, особенно тогда когда они тщательно изучают ее строение и характеристики.

№1. Система водяного отопления

Система водяного отопления организуется в гараже по аналогии с жилыми помещениями. Нагрев теплоносителя осуществляется в котле, а дальше он проходит по трубам и радиаторам, равномерно прогревая все помещение гаража. После прекращения подачи тепла трубы остаются нагретыми еще пару часов. В этом и заключаются основные преимущества данной системы.

Главный минус – сложность организации. Кроме того, вода в контуре отопления может замерзнуть, так что если система не будет задействована в ближайшие дни, воду лучше сливать. С другой стороны, частая смена воды ведет к быстрой коррозии труб и радиаторов. Чтобы избежать данной проблемы, лучше использовать металлопластиковое оборудование. Обычную воду в системе отопления лучше не применять – ее заменяют на антифриз, незамерзающий теплоноситель.

Сложность обустройства оборачивается еще одним недостатком – высокой ценой. Наиболее экономный способ отопления гаража получится, если его контур подсоединить к домашнему котлу. Затраты на общее отопление повысятся, но это все равно будет дешевле, чем организовывать самостоятельную систему обогрева.

Если подключиться к домашней системе невозможно, придется устанавливать отдельный котел. Он может работать на разном топливе. В гаражной системе отопления используют следующие типы котлов:

электрический котел проще всех в монтаже, максимально безопасный, но дорогой в плане эксплуатации. Даже если вас не пугают счета за электричество, использовать подобные котлы не стоит в районах с частыми отключениями электричества, перепадами напряжения, а также в регионах с суровыми ветреными зимами, ведь провода могут оборваться, что в итоге приведет к замерзанию воды в системе. Если не успеть вовремя слить воду, то трубы могут лопнуть;
газовые котлы используются в гаражах крайне редко, так как не везде есть доступ к газопроводу. Если же труба газопровода проходит поблизости, то вам крупно повезло, — отопление на газе обойдется недорого, да и в плане эксплуатации такие системы достаточно просты. Главное, только, следовать технике безопасности;
котлы на жидком и твердом топливе. Можно подобрать печь на дровах, углях, дизеле или отработанном масле – все зависит от того, какой ресурс более доступен в вашем случае. Котлы на твердом топливе нуждаются в постоянном контроле и частой загрузке топлива. Более удобные в этом плане пиролизные и пеллетные агрегаты, но стоят они недешево, самый экономчный вариант — буржуйка, которую также можно задействовать в системе водяного отопления.

Для всех котлов, кроме электрического, придется организовать дымоход. Кроме котла, радиаторов, труб отопления и трубы дымохода, понадобятся циркуляционный насос и расширительный бак. Все это стоит денег, так что использовать водяную систему отопления имеет смысл только в больших гаражах. Часто такое отопления делают на СТО и в коммерческих автомастерских. Если гараж небольшой, то организовывать столь сложную водяную систему отопления нет смысла – это вариант для более-менее просторных помещений, где требуется постоянный подогрев.

Принцип работы водяной системы отопления достаточно прост. Теплоноситель нагревается, проходит по трубам, отдает тепло и возвращается к котлу. Система может быть одно- или двухтрубной. Однотрубная система намного проще в организации и дешевле, для небольшого частного гаража она подходит лучше всего. В этом случае нагретый теплоноситель последовательно поступает в радиаторы, т.е. в первом радиаторе температура будет выше, чем в последнем, куда антифриз доходит уже остывшим. Двухтрубная система позволяет обеспечить более равномерный прогрев, но и материалов понадобится намного больше.

Даже если гараж не пристроен к дому, а находится недалеко, его можно попробовать подключить к домашней системе отопления, но есть ограничения. Расстояние от гаража до дома не должно быть более 20 м, а трубы надо качественно изолировать.

Замену теплоносителя проводят каждые 5 лет.

Слобожанка – эффективная недорогая печная конструкция

Слобожанка – продукт народного творчества, созданный на Слобожанщине. По своей эффективности она лучше изделий, придуманных советскими отраслевыми НИИ.

Схема и возможность усовершенствования конструкции

Слобожанка – полноценная чудо-печь на дровах с варочной поверхностью. Воздух к тлеющей закладке подается сбоку по U-образной траектории: вниз по Г-образному воздуховоду и далее через перфорированный кожух. Доступ обеспечивается во все слои, что способствует более активному пиролизу, поэтому Слобожанка хорошо работает на угле и пеллетах. Это экономное устройство с КПД более 80%.

Мощность оборудования можно увеличить путем усложнения его конструкции: растяжения внутреннего перфорированного кожуха на всю окружность. Для обустройства поддувала с дросселем делается третий узкий кожух для охвата воздухозаборников снаружи.

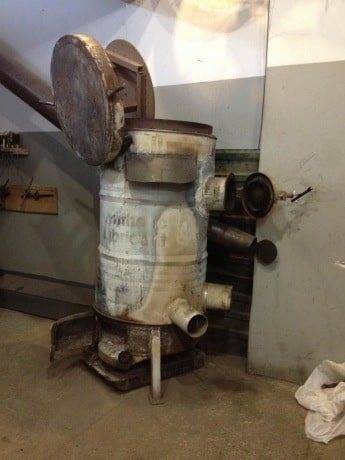

Вертикальная Слобожанка выполнена на основе бочки

Слобожанка с шляпкой-грибком

У традиционной слобожанки есть недостатки:

Она не приемлет жирного и смолистого топлива. Бытовой мусор, отходы ДСП и ДВП образуют твердый нагар на краях отверстий внутреннего кожуха и перфорированном кожухе воздуховода.
Требуется осторожная дозаправка недотлевшей закладки, так как возле перфорации кожуха должен оставаться свободным хотя бы небольшой тлеющий участок. Если этого не предусмотреть, после догорания закладки печка остынет.

Конструкция с центральным коническим перфорированным воздуховодом с шляпкой-грибком – разработка одного из советских п/я. Создана на основе слобожанки. Конус свободно устанавливался в выгрузочный люк топки и вынимался для прочистки.

Края шляпки отбрасывали топливо к краям, под ней образовывалось тлеющее кольцо, необходимое для раскочегаривания печки. Догрузка могла производиться в любом количестве и в любое время. За счет краев шляпы воздух направлялся в зону тления, что обеспечивало всеядность конструкции.

Недостатком «слобожанки с грибком» было то, что при сжигании бытового мусора или сырой сосны требовалось проверять нагар. Конус мог прикипеть намертво. Вынуть его, не исковеркав, в этом случае было сложно.

Схема и возможность усовершенствования конструкции

Вертикальная Слобожанка выполнена на основе бочки

Инструкция по изготовлению печи

Понимая принцип работы и разыскав примеры схем и чертежей, можно приступать к изготовлению. В частности, потребуется определиться с емкостью. Для этого подойдет бочка, труба большого диаметра, использованный газовый баллон или сваренный в круг лист. В любом случае выбранную заготовку потребуется доработать. Алгоритм действий таков:

Отрезать крышку.
При необходимости заварить дно (если заготовка труба или лист железа). Получаем емкость с открытым верхом.
Изготовление «блина». Вырезать из крепкого листа металла круг, с учетом зазоров от внутренних стенок по 2 см.
В центре подготовить отверстие под трубу, приварить ее.
На крышку приварить трубу чуть большего диаметра, чтобы первая в нем свободно скользила.
Снизу на круг нужно закрепить уголки или металлический профиль, который создаст зазор между поверхностью и топливом для прохождения туда воздуха и осуществления процесса горения.
Прорезать отверстие под дверцу зольника в нижней части. Изготовить ее из листа железа, приварить навесы, прикрепить.
В верхней части прорезать отверстие и изготовить дымоход (наварить трубу).
Приварить ножки, если она не будет стоять на днище.

Дымоход лучше выполнить из трубы, учесть необходимость выполнения угла, для создания некоторого сопротивления. Это позволит чуть дольше задерживаться теплу.

Внимание! Чем длиннее и выше установить дымоход, тем лучшую тягу можно обеспечить. Прежде чем приступать к установке, нужно понимать, что низ печи будет сильно нагреваться, что может негативно отразится на ближайших растениях

Под нее стоит проложить фундамент из огнеупорного кирпича и подложку – оцинкованный лист. Он может выполнять и еще одну функцию – сохранять и распространять тепло

Прежде чем приступать к установке, нужно понимать, что низ печи будет сильно нагреваться, что может негативно отразится на ближайших растениях. Под нее стоит проложить фундамент из огнеупорного кирпича и подложку – оцинкованный лист. Он может выполнять и еще одну функцию – сохранять и распространять тепло.

Совет. После стационарной установки, железную печь можно обложить кирпичом. Это не только придаст ей более привлекательный вид, но и улучшить теплоотдачу.

Растопка бубафони происходит поэтапно:

Снять крышку.
Уложить дрова, щепки, деревянный мусор.
Поджечь. Допустимо использовать бумагу или бензин для провоцирования загорания.
Непосредственно на горящие дрова поставить диск с наваренной трубой.
Установить крышку.
По мере исчезновения топлива (сгорания), диск под своим весом будет опускаться.

Принцип функционирования

Печь Слобожанка имеет следующий принцип работы. Топливо сгорает постепенно, начиная с верхнего слоя и заканчивая самым нижним, то есть сверху вниз, а не с низу вверх, как в классических печках.

Воздух нагревается и передает тепловую энергию стенкам корпуса, поднимается вверх, прогревая дымоход.

Степень интенсивности подачи кислорода, а значит и температура, интенсивность горения (тления) регулируются заслонками, их может быть несколько, все зависит от конструкционных особенностей определенной модели.

Камера сгорания имеет «рубашку», через которую всасывается холодный воздух снизу, при прохождении нагревается и при выходе из печки нагревает помещение, обеспечивая непрерывную циркуляцию воздушных масс. Объем нагретого воздуха в большинстве случаев регулируется при помощи крышки-отражателя, что также позволяет регулировать температурный режим в помещении.

От теории к практике

Итак, переходим от теории к практике. Возьмем модель с центральной подачей воздуха в топочную камеру.

Нам необходимо сделать канал подачи и распределения воздуха. Изготавливается он из толстостенной трубы. Просто возьмите фрагмент трубы по длине, не превышающей высоту топочной камеры. Внизу необходимо приварить болт. Затем вырежьте из листовой стали пятак по диаметру равный диаметру трубы, высверлите отверстие и при помощи гайки закрепите на болте. Получается, что труба в нижней части закрывается сдвигающимся по оси пятаком, и от того насколько закрыто сечение зависит интенсивность подачи кислорода в топку, а значит характер горения топлива и температура в помещении. В трубе при помощи угловой шлифовальной машинки прорежьте пазы для подачи воздуха в топку шириной не менее 10,00 мм. Также необходимо приварить круг. Для этого вырежьте из стали «блин» – круг с диаметром меньшим, чем диаметр камеры сгорания, по центру вырежьте отверстие соответствующее диаметру трубы. Осталось лишь одеть круг на трубу, сантиметров на 20-30 и приварить.
Теперь переходим к корпусу. Можете использовать газовый баллон, бочку или сварить цилиндр из листовой стали. В баллоне или бочке необходимо срезать верхнюю часть, а в цилиндре приварить днище;
В верхней боковой части корпуса прорезается отверстие для дымохода, с диаметром не менее 100 мм для отвода продуктов горения и привариваем трубу соответствующего диаметра;
В днище по центру прорезается отверстие для установки изготовленной нами трубы для подачи кислорода. Диаметр отверстия равен внешнему диаметру трубы, которая устанавливается в качестве воздуховода;
Переходим к изготовлению теплорассеивающего диска. Используйте листовую сталь толщиной 10 мм. Вырежьте круг по диаметру чуть меньше диаметра корпуса, можете приварить ручку из стальной проволоки или арматуры для удобства;
Далее нам необходимо сделать конвекционную рубашку (кожух печки). Для этого возьмите листовую сталь и сварите цилиндр с диаметром, превышающим диаметр основного корпуса печки на несколько сантиметров. Печь Слобожанка без конвекционной рубашки представить сложно;
Соединяем основной корпус и конвекционную рубашку. Для этого можно использовать цилиндры сплошного или трубчатого типа с головками. Отверстия сделаете при помощи дрели. Затем закрепите головки на заклепки при помощи заклепочника;
Изготавливаем крышку для основного корпуса

Можно взять отрезанную верхнюю часть цилиндра или крышку бочки и приварить ручки из арматуры или стальной проволоки большого диаметра;
Важное условие. Печка должна находиться над уровнем пола на расстоянии не менее 25 сантиметров

Это необходимо для обеспечения циркуляции воздуха в конвекционной рубашке. Поэтому не забудьте приварить ножки, например, из уголка соответствующей длины к корпусу.

Как Вы видите, печь Слобожанка самостоятельно собирается не просто, а очень просто. Единственное но, как отмечалось выше, отопительные приборы данного типа могут существенно отличаться по конструкционным особенностям, поэтому придерживайтесь выбранного чертежа и общих рекомендаций, указанных в нашей статье.

Самодельная бубафоня длительного горения

Срежьте болгаркой сварочный шов с верхнего торца бочки, выравняйте острые кромки. В результате получается цилиндр и крышка с готовой отбортовкой. С помощью молотка или кувалды подогните внутрь края цилиндра. А буртик крышки загните наружу. Переворачивая крышку, наденьте ее на цилиндр. Крышка будет, не сползая, надежно сидеть на месте.

Вырежьте зубилом отверстие для поддувной трубы в центре крышки (чтобы она проходила свободно в отверстие, достаточно использовать диаметр 102 мм).

Схема сборки “бубафони”.

Отверстие для пробки на крышке можно наглухо заварить, но лучше оставить: заглядывая внутрь можно регулировать процесс горения.

Затем в верхней части бочки размечается место для присоединения куска дымоходной трубы.

Намеченное отверстие вырезается, и приваривается кусок дымоходной трубы длиной 20-25 см и диаметром 150 мм. Можно установить сразу внутри трубы перекрывающую заслонку. Корпус печки готов.

Следующее на очереди – воздухоподающее устройство. Для большей жесткости края блина отгибаются (чтобы не скручивало блин от жары). В центре блина вырезается отверстие для поддувной трубы, и она приваривается. Если для блина используется крышка от еще одной бочки, то наглухо заваривают отверстие для пробки: при горении газы будут проходить лишь по окружности блина. К блину с нижней стороны приваривают швеллеры или уголки. Воздухоподающее устройство также готово.

Оно вставится внутрь цилиндра. Вверху поддувной трубы ставится регулировочная заслонка такого же диаметра, как у трубы. Вертикально к внутренней стенке трубы приваривается шпилька с резьбой, на краю заслонки под эту шпильку просверливается отверстие, учитывая, чтобы заслонка, насаженная на шпильку, закрыла в точности трубу.

После насаживания заслонки, затягивайте ее гайкой-барашком. Ослабив гайку, сдвинув заслонку в отношении края трубы и затяув гайку обратно, возможно будет регулировать поступление в топку воздуха.

Установите сверху крышку – и готова вся печка.

Остается установить трубу для дымохода. Ее диаметр обязан быть менее 150 мм, в противном случае продукты горения удалятся не полностью. Для хорошей тяги лучше иметь трубу длиной 5 м. Установите ее возле печи, желательно на ножках. Герметично заварите нижнюю часть трубы.

Подсоедините печку встык к колену, которое приварено к дымоходной трубе, затяните хомутом, под него подложив стеклоткань для герметичности. Для слива конденсата, собирающегося в трубе, вваривают под коленом трубы шаровой кран (прутком можно будет прочищать засор).

Этот кран необходим обязательно, так как при замерзании конденсата возможен разрыв сварного шва. Конденсат, кроме того, может потечь в печку, а сквозь неплотности соединительного хомута – наружу.

Теперь уже можно теперь топить печь “бубафоню”. Сняв крышку, вытащите воздухоподающее устройство. Уложите дрова – при этом высота не должна превышать высоту нижней кромки дымоотводного колена. Если класть дрова вертикально, то войдет больше. Поленья можно выбирать и крупные, до 20 см в диаметре – без проблем сгорят.

Формируется верхний слой из нарубленных мелко щепок. Кладется сверху тряпка или бумага, поливается чуть-чуть керосином. Теперь дрова покрываются блином воздухоподающего устройства, нанизывается сверху крышка печки. Открывая поддувную заслонку, внутрь воздухоподающей трубы бросают кусок зажженной бумаги или тряпки (от сильной тяги спички быстро гаснут).

Когда разгорятся дрова с характерным треском, полностью перекрывается поддувная заслонка. Бубафоня в таком режиме может работать без всякого присмотра сутками.

Эта дровяная печь длительного горения дает немного пепла ввиду того, что дрова сгорают почти полностью. Пепел можно долгое время не убирать.

Как видно, конструировать печи “Бубафоня” своими руками вполне возможно. Многие народные умельцы делают их не только из бочек, но и из газовых старых баллонов, больших огнетушителей. Основное требование, предъявляемое к будущей печи – прочные стальные стенки.

Вот таким образом можно сделать печь длительного горения.

В чем выгода автономных тепло генераторов длительного горения

Почему автономные печи выгоднее централизованного отопления? Дело в том, что мощные промышленные отопительные котлы со 100% КПД теряют до 30% тепла при прохождении по магистральным и распределительным трубопроводам. Автономное отопление работает без теплопотерь, а его производительность определяется коэффициентом полезного действия используемого для обогрева котла. Самодельные печи могут быть неказистыми на вид, но иметь КПД более 90%. Топить их можно дровами, углем и отходами.

Эффективный и экономичный пиролизный котел на дровах в течение длительного времени сохраняет тепло

Что такое пиролиз и сублимация

Высокий КПД и неразборчивость в топливе достигается за счет пиролиза – термохимического разложения твердых веществ. При этом образуются легко сгорающие компоненты. Пиролизные процессы могут проходить в разделенном пространстве, и такая конструкция называется пиролизной. Если процесс происходит в медленно тлеющем слое, то это печка длительного горения на тлении. Выделение летучих компонентов называется сублимацией.

Как протекает пиролиз

Процесс пиролиза проходит четыре стадии:

Сушка – из дров удаляется лишняя влага. Выполняется в процессе подготовки или в топке за счет ее тепла.
Пиролиз – сублимация летучих компонентов, разложение тяжелых составляющих – смол и битумов до летучих. Топливная масса начинает карбонизироваться, то есть обугливаться.
Горение пиролизных газов при достижении точки вспышки под воздействием высокой температуры и свободного кислорода. Горение карбона начинается при повышении температуры выше 600 градусов.
После сгорания летучих компонентов и основной массы карбона начинаются восстановительные реакции – выделение угарного газа, свободного водорода и кислорода.

Чтобы КПД был высоким, при конструировании оборудования необходимо добиться, чтобы восстановительные газы задерживались в горячей зоне и туда же был обеспечен доступ подогретого свежего воздуха. При быстром остывании энергия, затраченная на восстановление, вылетит в трубу. Не следует забывать, что угарный газ ядовит.

Разновидности каминопечей

Рассмотренная выше конструкция является простейшей реализацией идеи камина-печи. На деле же существуют гораздо более эффективные и функциональные сооружения, в которых совмещают отдельный камин и печь, устанавливают варочную поверхность, духовку или теплообменные ниши и т. д.

Печь-камин с лежанкой

Каминопечь с лежанкой

Массивное сооружение с обогреваемым лежаком или варочной плитой подойдёт не для каждого дома. Например, для дачи оно будет великовато, поскольку будет занимать значительную площадь помещения. Если же установить такой агрегат в загородном доме, то можно добиться удивительного комфорта: подобная конструкция так и просится для монтажа в гостиную, объединённую с кухней.

Пристенная каминопечь

Пристенная печь-камин сэкономит место в небольшом помещении

Эту конструкцию можно соорудить в небольшом доме для отопления двух смежных помещений. Как и в рассмотренной выше конструкции, обогревающие агрегаты можно топить по отдельности. В этом случае камин можно использовать для быстрого и комфортного обогрева большой комнаты, в то время как нагрев задней стенки при эксплуатации печи будет работать на отопление спальни. Недостатком этой конструкции можно считать отсутствие варочной плиты, которое, впрочем, компенсируется компактностью сооружения.

5220993d8a99101d96adbf2cb261e672.jpe

87e4199ded4b8661b2dd1e0235b55992.jpe 1e4d6cd87019e985f14ece023e868111.jpe 488eeeca13d0ce1bcbeb499f595cb697.jpe

Квадратная печь-камин с плитой и духовкой

Многофункциональная каминопечь с плитой и духовкой

Многофункциональный отопительный прибор, установленный в большой комнате, способен разделить её на несколько зон. Со стороны камина можно создать уютную домашнюю атмосферу для отдыха и посиделок с друзьями, в то время как территория, примыкающая к печи, может использоваться для приготовления пищи и других хозяйственных нужд. Благо, для этого каминопечь имеет большую варочную плиту и вместительную духовку. Полка над камином также может быть задействована по максимуму — на ней удобно сушить фрукты, грибы или лекарственные растения.

Печь слобожанка своими руками

Общие советы

Простая буржуйка из бидона

Видео — еще один вариант изготовления печи
