Смесительный узел для теплого пола: устройство, достоинства и недостатки

Виды смесительных клапанов

Основной элемент, по конструкции которого отличают узлы, – это регулирующий клапан. В основном используется два их типа – двух и трехходовой. Отличия в их внутренней конструкции и определяют различный принцип работы. А какую из них выбрать в прежде всего зависит от площади поверхности теплого пола.

Двухходовой

Это – наиболее востребованный тип подобного устройства. Он работает по следующему принципу – клапан периодически подпитывает магистраль с горячим теплоносителем из отопительной системы. Как правило, на корпусе устройства бывает указано значение требуемого нагрева. Его можно изменять, используя встроенный или дистанционный датчик. Последний монтируют во входной гребенке.

Теплоноситель после выхода из обратной гребенки циркулирует по трубопроводам. Достаточно жидкости охладиться ниже, чем указанный уровень, как клапан срабатывает и начинается подмес горячего теплоносителя. Шток закрывается только после того, как температура повысится до оптимального значения.

Такой принцип больше подходит для средних, менее 200 кв. м. В случае большей квадратуры частота работы двухходового клапана возрастает. Это легко объяснить постоянными сигналами о понижении температуры теплоносителя, поступаемыми от термостата. Если учесть насколько протяженной в этом случае может оказаться магистраль, то становится очевидным, что ее отличают большие перепады температур. Иначе говоря, жидкость по ходу своего продвижения по магистрали сильно остывает, поэтому приходится ее постоянно пополнять горячим теплоносителем из системы отопления.

Внимание

Большой объем горячей воды может негативно сказаться на целостности труб и работы всего теплого пола. Появляется большая вероятность превышение значения 50°С, что является недопустимым. Поэтому в качестве управляющего устройства необходимо использовать регулирующий клапан другой конструкции.

Трехходовой

Двухходовая модель имеет только следующие рабочие режимы – заслонка открыта либо закрыта. Для постоянного смешения теплоносителя с разной температурой требуется трехходовой клапан для теплого пола.

Объем потока за счет изменения пропорции смешивания регулирует особая заслонка и, можно сказать, что в магистрали постоянно присутствует и остывшая, и горячая жидкость. Положение заслонки корректируют при помощи терморегулятора, имеющего сервомеханизм плавного хода.

Основные проблемы, возникающие при эксплуатации трехходового устройства, – это большой объем горячей жидкости, попадающий в систему, поэтому и малый сбой механизма регулирования положения заслонки или термодатчика могут стать причиной резкого возрастания нагрева пола и, соответственно, повредить магистраль.

На заметку

В низкоотопительных системах, работающих в режимах 70 на 50 либо 65 на 50 устройство узла смешения вообще необязательно.

Смесительные узлы Valtec

Смесительный узел для теплого пола valtec (Италия) благодаря фурнитуре и автоматике как нельзя лучше вписывается в «умный дом». В отличие от других моделей Валтек регулирует температуру теплоносителя до 60 градусов Цельсия. Уровень допустимого давления – 10 бар.

Valtec Combimix представляет собой коллекторный блок, в который входят терморегулирующая головка и отдельный погружной термодатчик. Кроме того, в комплектацию входят:

  • Расходомеры;
  • Автоматические воздухоотводы;
  • Клапаны отладки нагрева воды;
  • Дренаж.

Термосмеситель увеличивает скорость оборота воды в трубах пола и понижает температуру до установленного значения. Система Combi рассчитана на тепловую нагрузку до 20 КВт.

Смесительный узел для теплого пола valtec выполняет функцию смешения горячей воды из водонагревательного котла с холодной из контуров подогрева полов. Перемещение жидкости происходит посредством циркуляционного насоса. Подающий коллектор принимает воду из узла, которая затем течет по контурам системы обогрева пола. Температура теплоносителя понижается, обогревая помещение, а потом вода возвращается снова в коллектор. Холодная жидкость проходит из трубы обратной линии через узел, после чего цикл начинается заново.

На входе узла расположен клапан с термоголовкой, который служит для установки температурного режима. Перед коллектором подачи размещается внешний термодатчик. Степень подогрева воды настраивается своими руками по шкале термоголовки. Если параметры увеличиваются, клапан автоматически закрывается, и горячая вода перестает поступать в узел. Если жидкость остыла, клапан открывает путь к горячему теплоносителю. Таким образом, на выходе из блока обеспечивается постоянная температура.

Узел подмеса применяется не только в системе водяного теплого пола, но и для подогрева открытых площадей, стен, тепличного грунта.

Популярная система отопления, которая получила название «теплый пол», уже вышла из группы «Экзотические системы обогрева» и перестала быть новинкой. Многие владельцы оборудуют дома теплыми полами. Чаще всего теплые полы монтируются в отдельных помещениях в первую очередь в гостиных и ванных комнатах. Если теплые полы не являются основной системой обогрева жилища, значит, в частном доме одновременно с теплыми полами применяются другие способы отопления, например традиционные радиаторы.

В таких случаях возникает проблема совмещения двух типов систем, т. к. теплые полы – низкотемпературные системы обогрева, а радиаторные контуры относятся к высокотемпературным системам отопления. Для согласованной работы этих систем необходимо специальное устройство — смеситель для теплого пола применяемый исключительно для водяных контуров отопления.

Преимущество теплых водяных полов с коллекторным устройством

В первую очередь, стоит обратить внимание на экономичность данных систем. Они не требуют дополнительных энергозатрат благодаря использованию теплоносителя из основной отопительной системы.
При помощи такого принципа обогрева помещений присутствует возможность создания оптимального микроклимата в помещении.
Присутствует возможность экономии, если применяются контроллеры погодозависимого типа

При понижении или повышении температуры за пределами помещения, осуществляется автоматическая регулировка системы обогрева в зависимости от имеющихся теплопотерь. Это гораздо удобнее, чем ручное управление заслонкой крана, отвечающей за поступление теплоносителя.
Теплые полы совершенно безопасны. Они имеют комфортную температуру, и при прикосновении к поверхности невозможно получить ожог, чего не скажешь об обогревателях другого типа.
При помощи таких отопительных систем можно экономить до 30% энергозатрат. Водяной теплый пол считается наиболее экономичным и рациональным способом обогрева.
Повышение гигиенических характеристик тоже присутствует. Довольно часто именно пол является оптимальной средой для размножения болезнетворных микроорганизмов ввиду постоянно повышенной влажности в холодное время года. Использование водяных систем обогрева исключает такую возможность потому, как напольные покрытия всегда хорошо просушиваются.

Самостоятельная сборка смесительного узла

Стоимость смесительного устройства существенная, по этой причине многие потребители предпочитают собрать нужный узел самостоятельно.

Необходимые инструменты

Для сборки следует приготовить:

  • клапан двух- или трехходового типа,
  • гайки специальные,
  • ручной отводчик воздуха,
  • клапан на обраку,
  • зажимы,
  • шаровый кран,
  • насосную установку,
  • тройники,
  • устройство, определяющее температурный режим,
  • набор ключей, пакля.

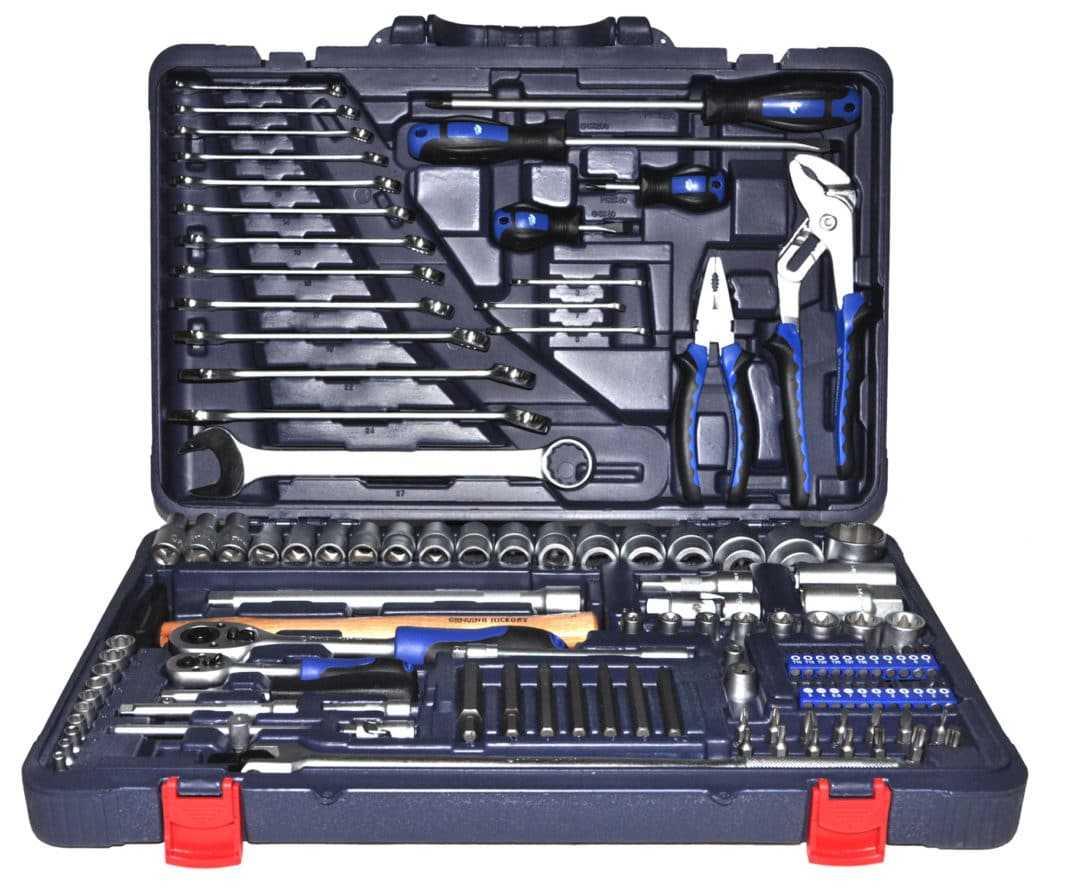

Для монтажа смесительного узла понадобится набор ключей

Схема подключения

Разберем вариант подключения узла Vaitec. Сначала собирается коллектор, тройники которого могу спаиваться или скручиваться. Первый вариант обходится дороже, потому что каждое отверстие оснащается дорогостоящим МРН.

Изготавливается гидрострелка. Для этого можно использовать простой регулировочный кран, устанавливаемый на радиаторах. Потребуются также пара ройников и столько же ниппелей, имеющих резьбы внутреннего и наружного типа.

Собирается насос. Естественно, что его придется приобрести в магазине. Монтируют его ниже гидрострелки на разъемные соединения, имеющиеся в комплекте поставки. Возможна его установка вместо упомянутой стрелки – насос отлично справится с ее функциями.

Гидрострелку соединяют с гребенкой. Для насоса понадобится купить отдельный парубок соответствующей длины.

Теперь можно устанавливать краны, клапаны, устройство для сброса воздуха.

Тонкости монтажа

Потребуется установка отсекающих кранов. Их монтируют на узел и обогревательные конуры. Чтобы не запутаться в действиях, рекомендуется следовать несложному алгоритму – подключать подачу и обратку очередного сегмента последовательно.

Следует учесть вероятность образования конденсата и предусмотреть защиту электрических узлов от попадания на них влаги.

Нужен ли узел подмеса для теплого пола, каждый решает сам. Но выбирать его необходимо индивидуально, чтобы система обеспечивала требуемый для комфортной жизни микроклимат.

Особенности применения

Теплые полы нагревают первым делом нижнюю поверхность и человека

Тёплые полы в отличие от настенных радиаторовотносятся к низкотемпературным отопительным системам. При превышении рекомендованного температурного режима в 30 – 35ºС люди в помещении будут испытывать явный дискомфорт. Всё дело в различии схем нагрева помещения при использовании этих двух способов отопления.

Настенные радиаторы, прежде всего, осуществляют прогрев верхней половины помещения. Поэтому в данном случае температура у пола может в разы отличаться от температуры воздуха у потолка.

Способы укладки труб теплого пола

Схема нагрева помещения при использовании тёплых полов совершенно противоположна – зона наибольшего прогрева в этом случае находится в нижней части помещения, там, где обычно располагаются люди. Поэтому превышение рекомендованной температуры теплоносителя приводит к ощутимому дискомфорту для обитателей жилья.

Статья по теме: Поделки из макарон своими руками

Кроме того, повышенная температура контура обогрева может привести к деформации финишного напольного покрытия или его отслаиванию. Во избежание этого и предназначается смесительный узел теплового пола. Тёплый пол без смесительного узла будет совершенно невозможно регулировать.

Подключение водяного пола, смесительный узел

При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70 о С-85 о С. Иногда выше, иногда ниже зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50 о С нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола 40-45 о С.

Как подключить водяной пол к котлу

Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.

Схематично схему подключения теплого водяного пола можно изобразить так

Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте это узел параллельного подключения петель теплого пола.

В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто  на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.

В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.

Так выглядеть может схема подключения с двухходовым клапаном

При желании можно сэкономить.  Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.

Схема подключения водяного пола с 2-хходовым клапаном

Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.

Подробная схема обвязки котла теплого пола (с двухходовым клапаном)

Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.

Схема водяного пола с 3-хходовым клапаном

Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система единственный вариант.

Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)

Подключения водяного пола к низкотемпературному котлу

Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.

Итоги

Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол », необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.

На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.

В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.

В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.

Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.

Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.

Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.

Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.

Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.

Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.

Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.

Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.

Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.

Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Устройство

Обычный смесительный узел для тёплого пола имеет следующие составляющие.

  1. Коллектор (гребёнка распределения).
  2. Трёхходовой кран.
  3. Гидрострелка (смеситель).
  4. Циркуляционный насос.
  5. Термостат (бывает только в автоматизированных узлах).
  6. Запорная арматура (клапан-смеситель).
  7. Приспособления для удаления воздуха из конструкции (бывают ручные и автоматические)

Схема работы смесительного узла для тёплого пола

Смесительная группа для тёплого пола небольшая, но требует отдельного рассмотрения.

Гребёнка распределения (коллекторный узел тёплого пола) – важнейшая составляющая системы. В узле в наличии две гребёнки – распределительная (для подачи воды в отопительные трубопроводы тёплого пола) и собирающая (для холодной воды). Гребёнки не различаются и выглядят как разветвитель с нужным числом резьбовых ответвлений для присоединения трубопроводов всей конструкции.

Сейчас разберёмся, какую функцию в системе выполняет гидрострелка. Жидкость подаётся в отопительную систему полов с температурой до 55 °C (хотя специалисты советуют контролировать среднюю температуру 45 °C, чтобы 10 °C оставалось на случай перепада температур на гребёнке подачи и сбора). Такая отопительная конструкция называется низкотемпературной и для эффективной работы с высокотемпературной системой нужна гидрогорелка. Гидрострелка монтируется на входе смесительного узла и понижает температуру поступающей воды до нужных показателей.

Трёхходовой кран смесительного узла выполняет работу обвода балансировки и пропускного крана, этим не похвастается двухходовой термостатический клапан для теплого пола. Для функционирования вместе с системами автоматики клапаны оснащаются электросервоприводами, управляющимися командами терморегуляторов. Такие трёхходовые краны используются в сложных отопительных системах с множеством контуров для больших помещений. Они контролируют работу гидрострелки.

Трехходовой смесительный клапан

Устанавливается трёхходовой клапан в нижнюю часть трубы, которая соединяет трубопроводы подачи и обратки. Он меняет поток жидкости через гидрострелку и тем самым меняет температуру на коллекторе контуров подачи.

Трёхходовой термостатический смесительный клапан для тёплого пола имеет и недостатки:

  1. Во-первых, пропускная способность клапанов большая и температура в контуре может сильно повышаться даже при несильном дисбалансе клапана.
  2. Во-вторых, если терморегулятор подаст сигнал, то клапан может открыться полностью, и это приведёт к подаче в контур системы слишком горячего теплоносителя. Возникнут неприятные последствия.

Поэтому схема подключения трёхходового смесительного клапана тёплого пола может быть разная, а именно:

  • схема присоединения и переключения водных потоков;
  • схема присоединения клапана для смешения водных потоков.

Трёхходовые смесительные узлы для отопления и тёплого пола (клапаны) легко монтируются, они долговечны, так как выполняются из некоррозирующих металлов, практичны.

Циркуляционный насос (насосный узел для тёплого пола) нужен для хорошего прогрева полов в комнате, поэтому его в обязательном порядке комплектуют вместе с узлом подмеса.

Насосно-смесительный узел для тёплого пола устанавливается на обратке, среди собирающей гребёнки и гидрострелки.

Терморегулятор требуется в случае установки автоматизированного смесителя. Монтируется он среди распределительного коллектора и гидрострелкой. Плюс ко всему, конструкцию нужно оснастить внешним температурным регулятором. Это требуется для регулировки внутренней температуры пространства в зависимости от климата.

Обычный смеситель для тёплого водяного пола имеет в комплекте шаровой и регулирующий кран (запорная арматура). Регулирующие краны нужны для координации системы, краны же шаровые меняют режим работы смесительного узла для стабильности температуры.

Насосно-смесительный узел VALTEC

Надежность и эффективность работы, а также цена смесительного узла для теплого пола зависит от применяемых комплектующих изделий и качества сборки. Популярностью пользуется смесительный узел для теплого пола Valtec, итальянского производства. Это универсальная конструкция с максимальной температурой на выходе в 60 градусов. Допустимое давление в системе отопления с установленным смесителем от компании Valtec не должно превышать 10 бар.

Основные потребительские параметры смесительного узла Валтек:

  1. диаметр коллекторов (гребенок) – 25,4 мм (1 дюйм);

  2. число подключаемых контуров теплого пола – 12;
  3. сечение подключаемых труб ¾ дюйма с внешней резьбой;
  4. максимальная температура теплоносителя на входе — 90 градусов при давлении 10 бар;
  5. длина насоса (от входного до выходного патрубка, насос не входит в комплект) – 18 сантиметров;

  6. диапазон регулировки температуры от 20 до 60 градусов;
  7. производительность – 2,75 м3/час.

Для набирающих популярность систем обогрева, которые известны под названием «теплые полы», в качестве генераторов тепла могут использоваться электрические нагреватели (кабельные и пленочные) и традиционные водяные системы отопления. Если для подачи теплоносителя используется водяное отопление, то необходимо совместить две системы обогрева – высокотемпературную ее часть и контура теплых полов, которые способны работать только при температурах до 50 градусов. В этом случае использование смесительного узла для снижения температуры обязательно.

Можно просто купить смесительный узел для водяного теплого пола, но его нетрудно собрать своими руками из комплектующих изделий, имеющихся в свободной продаже. Но перед покупкой следует нарисовать эскиз со схемой смесительного узла и уточнить необходимую комплектацию.

Принцип работы

Суть функционирования любой модели насосно-смесительного устройства одинакова. Поток нагретого теплоносителя, перемещаясь от источника, проходит через термостат, где фиксируется его температура. Затем вода поступает в предохранитель, там производится регулирование её температурного уровня, путём открытия и закрытия головки.

Если степень нагрева теплоносителя превышает заданный показатель, то предохранитель открывает заслонку и осуществляется подмес охлаждённой воды из обратки. При достижении нужного градуса, происходит перекрывание подачи.

За циркуляцию жидкости в гидроузле отвечает насос, именно от его работы зависит равномерность прогрева поверхности пола.

Готовая система и её особенности

Если собирать узел своими руками и потеть над схемами вы не хотите, то можете собрать систему отопления в готовом виде в любом строительном супермаркете.

Конечно же, дешёвыми они не будут, но вы убережёте себя от возможных последствий, если вы собрали узел своими руками, сделав неправильный подсчёт или не разобравшись в назначении каждого элемента.

Один из наиболее известных брендов – это смесительный узел для тёплого пола с насосом Valtec (Италия). Его стоимость – порядка 15 тысяч рублей. Примерно столько же стоит американский его аналог марки Watts Isotherm. Если не хотите тратить такие деньги, то соберите нужные детали и соберите узел своими руками.

Помните, что после самостоятельной сборки конструкции, её следует подключить к контурам при помощи фитингов для крепления. Далее, произведите балансировку узла и только потом можно запускать его в работу.

Как вы смогли убедиться, сборка смесительного узла достаточно сложная и лучше доверить её профессионалам своего дела, если вы в чем-то не разбираетесь или неуверены в том, что такая работа вам будет под силу.

Как выбрать оборудование?

Термостатические приборы выбирают в зависимости от пропускной способности теплоносителя. Она должна соответствовать объёму жидкости, которая нагнетается в систему отопления. Данные указываются в техническом паспорте к котлу.

Для горячего и холодного контура используют металлические трубы диаметром 26*2 мм. Такой же диаметр должен быть и у патрубков трёхходового смесителя. В противном случае придётся устанавливать переходники, что не желательно для системы отопления. На швы приходится высокая нагрузка. Необходимо всегда следить за их герметичностью.

Рекомендуем: Как установить тёплый пол Q-Term?

Температура жидкости в напольной магистрали 55-35 0С. Оборудование выбирают в зависимости от определённого теплового режима, который возможно установить на термостате. Для радиаторного обогрева требуются более широкий температурный диапазон, до 80 0С.

Для управления температурным режимом в помещении при водяном напольном обогреве используют термостатическое оборудование. Автоматика облегчит эксплуатацию системы отопления, обеспечит нормальный микроклимат в отдельных комнатах коттеджа, сэкономит электроэнергию.

При использовании устройства с программным обеспечением появляется возможность регулировать температуру напольной магистрали в зависимости от времени суток, дней недели.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Теплые полы в доме

В последнее время водяные теплые полы стали применятся намного чаще для отопления помещений различной функциональной направленности. Они обладают достаточными преимуществами, чтобы позиционировать себя как оптимальный источник тепла в том случае, если для монтажа не присутствует ограничений.

Но для того, чтобы система была действительно эффективной и экономичной, потребуется тщательный расчет и использование соответствующих комплектующих, отвечающих за оптимальное распределение теплоносителя по контурам. Также приветствуется применение автоматических систем управления, которым можно задавать определенный режим в зависимости от погодных условий, а также от распорядка дня проживающих в доме.

Коллектор из полипропиленовых труб

Если для изготовления используются трубы из полипропилена, стоит обратить внимание на наличие в них армирующего слоя. При его отсутствии пластиковая конструкция может быть подвержена деформации от присутствующего температурного режима

Подробный технический процесс сборки коллекторной группы:

Сборка коллекторной гребенки из полипропиленовых труб

Смесительные узлы из полипропилена имеют важное преимущество перед металлическими «собратьями» – небольшую стоимость. В остальном придется примириться с рядом недостатков:

  • Полипропиленовые коллекторы монтируют в системы с малым количеством отводов (не более 5 штук);
  • Нельзя установить расходомеры;
  • Требуется защитный ящик большего размера из-за массивности конструкции;
  • Обязательно обладать набором профильных инструментов и навыками пайки.

Сборка распределительного колектора из отдельных элементов

Для тех, у кого нет в наличии специальных инструментов, можно собрать гребенку из отдельных готовых элементов. Лучше подбирать комплектующие одного производителя.

Контуры подсоединяют по выбранной схеме, придерживаясь главного правила – трубы с теплым теплоносителем, крепят наверху. Трубы с остывшим теплоносителем, закрепляют снизу.
