Особенности систем теплого пола от компании Valtec

Водяной теплый пол Valtec

Торговый знак разработан итальянскими и российскими специалистами, что позволило создать инженерное оборудование, максимально адаптированное к условиям отечественной эксплуатации систем водоснабжения. Выпуском оборудования занимаются предприятия Турции, России, Италии.

Функции

Теплый водяной пол Валтек разработан для организации основного или дополнительного напольного обогрева в помещениях любого типа.

На практике допустимо использовать несколько методов подключения:

  • прямо от котла (теплогенератора) – эффективно для площадей до 40 м² для устройства основного обогрева с ручным регулированием температуры. Цена на монтаж составит около 8 у.е/м²;
  • от котла (теплогенератора) через смесительный трехходовый клапан – вариант для комбинированного обогрева помещений (классические радиаторы и водяной теплый пол). Площадь помещения может достигать 80 м². Поддержание температуры регулируется автоматически (клапаном) или вручную. Поэтому цена варьируется от 6.6 до 10 у.е/м²;
  • от котла через насосно-смесительный узел – схема для комбинированного отопления помещений, площадью до 200 м². Регулировка может быть ручной или автоматической. Требуется монтаж термостатов, сервоприводов. Цена составит 5.9 – 7.2 у.е/м².

Особенности

Теплые полы имеют гораздо большую площадь теплообмена, чем радиаторы центрального или местного отопления

При монтаже системы циркуляционный насос размещается в коллекторном шкафу, что сокращает уровень шума в помещениях. Производитель выпускает комплектующие, свободно доступные в продаже по приемлемой цене.

Дополнительные важные особенности

Системы Валтек отличаются эффектом саморегулирования. Так, при изменении t воздуха в помещении мобильно меняется и мощность теплового потока. Если на улице припекло солнце и в комнате стало теплее на 2-4°С, тепло уменьшается на 36-70%.

К важным особенностям производитель относит предоставляемую гарантию, которая длится 7 лет. Кроме того, компания приводит рекомендации по выбору схемы раскладки: предпочтительной является «улитка». Такой вариант выигрывает по гидравлике из-за низкого числа «калачей».

Преимущества

Положительные стороны инженерного оборудования раскрываются следующим образом:

  • энергоэффективность – теплоноситель прогревается до t 30-45°С. Это позволяет использовать низкотемпературные источники тепла – солнечные панели, конденсационные котлы, тепловые грунтовые насосы;
  • эстетика и комфорт – поверхность пола прогревается до t 26-31°С, что создает благоприятный микроклимат в помещении. Функционирование напольного обогрева не влияет на влажность воздуха, что уместно в спальнях, детских, местах отдыха и общего пребывания домочадцев;
  • экологичность – равномерные конвективные потоки тепла не вызывают циркуляцию пыли, что делает атмосферу помещения безопасной для аллергиков. Теплый пол на жидком теплоносителе не вырабатывает электромагнитных полей;
  • на этапе проектирования собственник может смело опускать из внимания расстановку мебели в помещении;
  • равномерное распределение тепла не допускает образования зон со слабо прогреваемыми участками или с локальным перегревом;
  • универсальность – источник энергии для нагрева воды может быть любым – электричество, нефть, уголь, газ. Материалы для напольного покрытия могут быть любыми.

Недостатки

Водяной теплый пол отличается гидравлической неустойчивостью, требует правильной и точной настройки контура. При монтаже требуется использовать определенные модели сервоприводов и смесительных клапанов от этого же производителя, то есть совместимость с аналогами отсутствует.

Как собрать коллектор?

Распределительный блок «Valtec» производится в сборе. На горячей трубке уже установлены расходомеры. На холодной линейке находятся термоголовки, но изделие может иметь только выходы для крепления терморегулирующих устройств. Они защищены пластиковыми колпачками. Производитель даёт возможность выбирать, какую автоматику установить: термоголовку, сервопривод.

К коллекторной группе необходимо подсоединить некоторые небольшие элементы:

  1. Справа к трубкам подсоединяют отсечные клапаны. В комплекте их 2 шт.
  2. В клапаны подключаются поплавковое устройство для отведения воздуха.
  3. Напротив воздухоотводчиков, с нижней стороны трубок присоединяются дренажные клапаны.
  4. Торцы гребёнки закрываются заглушками.

Рекомендуем: Как выполнить подключение тёплого водяного пола в доме от газового котла?

К гребёнке отдельно подключается циркуляционный насос и трёхходовой или двухходовой клапан. Данные устройства приобретают отдельно. Они подключаются слева к трубке, в которую поступает холодный теплоноситель. Используют латунные резьбовые фитинги.

Выводят холодный и горячий контуры из металлических труб, которые подключаются к котлу или печи. Они соединяются посредством байпаса на выходе из коллекторной группы. Между контурами устанавливают циркуляционный насос с термодатчиком.

Настройку ротаметра проводят при тестировании системы обогрева. Необходимо снять с устройства защитную гильзу. С помощью красного кольца, верхней втулки, выставляют ротаметр на ноль.

Далее с помощью той же втулки устанавливают клапан на о для больших помещений, на о для маленьких комнат. Чтобы зафиксировать параметры ротаметра нижнее кольцо поворачивают вправо до упора.

Возвращают защитный колпачок на прежнее место. Ротаметр может не иметь фиксирующего кольца. В этом случае показатель наполняемости трубопровода выставляется без фиксации. Необходимо регулярно проверять работу клапана.

Гребёнку укрепляют на стене или размещают в коллекторном шкафу. Производитель даёт гарантию на оборудование 10 лет. Центры обслуживания находятся в Санкт-Петербурге, в Москве. Прослужит блок более 50 лет.

При необходимости ротаметр или термоголовку можно заменить без отключения системы отопления. При использовании программируемого терморегулятора работу блока управления тёплым полом можно осуществлять через электронные гаджеты.

Рекомендуем: Каковы достоинства тёплых полов Heat plus?

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Смесительный узел для теплого пола своими руками: назначение и устройство

Если кто-то вам скажет, что смесительный узел теплого пола – это всего лишь распределительный коллектор, который разделяет потоки теплоносителя на группы (так сказать, поставляет его в различные участки теплого пола), смело можете обвинять его в некомпетентности в данном вопросе.

На самом деле то, о чем они говорят (распределительной гребенке или коллекторе), является всего-навсего только частью смесительного узла, включающего еще массу различного оборудования, которое служит не только для управления работой теплого пола, но и для оптимизации этой самой работы.

В общем, система эта сложная, и с ее устройством следует разобраться подробнее – чем мы с вами и займемся дальше. И начнем с того самого коллектора, который большинство начинающих сантехников путают со смесительным узлом теплого пола.

Коллектор или распределительная гребенка – без нее само существование насосно-смесительного узла для теплого пола можно ставить под сомнение. Именно этот элемент узла в полной мере отвечает за равномерное распределение теплоносителя по всем отдельно взятым частям системы.

В смесительном узле устанавливается два таких коллектора – один подающий, а второй собирающий, так что название «распределительная гребенка» в некотором роде не совсем правильное.

Распределительная – это та, которая устанавливается на подаче теплоносителя к теплому полу, а собирающая – та, которая монтируется на обратном трубопроводе.

Внешне и конструктивно они схожи друг с другом и представляют собой трубку большого диаметра, сбоку которой имеются резьбовые ответвления.

Чтобы было более понятно, скажу так – скрученные воедино пять, шесть и более тройников одного типа и одного диаметра. Вот вам и первая наметка по поводу решения вопроса, как сделать смесительный узел для контура теплого пола?

Гидрострелка, которая, по сути, и является самым что ни на есть настоящим смесителем для теплого пола – именно она смешивает свежий теплоноситель с уже «отработанным», восстанавливает его температуру до исходного значения и снова отправляет в распределительный коллектор, который, в свою очередь, подает его в каждую отдельно взятую ветку водяного теплого пола.

Устанавливается гидрострелка в самом начале смесительного узла – она представляет собой патрубок, соединяющий подачу и обратку системы отопления.

Точно такая же стрелка монтируется после котлов, перед распределительными гребенками в топочной – естественно, разница между ними заключается в размерах и способности прогонять через себя тот или иной объем теплоносителя.Трехходовой кран. Его назначение сводится к отладке процесса смешения теплоносителя в гидрострелке – он устанавливается внизу патрубка, соединяющего подачу и обратку. Одновременно он выполняет функцию тройника.

Именно по этой причине, если говорить о заводской гидрострелке для теплого пола, то она изготавливается уже в комплекте с трехходовым краном. Изменяя положение этого крана, добиваются эффективной работы теплого пола, а в частности эффективного повторного использования «отработанного» теплоносителя.

Насос. Без него также не обойтись – именно он заставляет теплоноситель быстро перемещаться по всем трубопроводам и эффективно прогревать их.

Монтируется он на обратный трубопровод, между гидрострелкой и собирающим коллектором. По аналогии с ним на подаче, между гидрострелкой и распределительной гребенкой, устанавливается термореле – оно необходимо только в случае изготовления автоматического смесительного узла. Если говорить о ручном варианте управления, то от него можно отказаться полностью.

Запорная арматура– монтаж смесительного узла теплого пола предусматривает использование двух видов запорной арматуры – это обычные шаровые краны, которые монтируются до смесительного узла (в их задачи входит отсекать узел целиком от системы отопления) и регулирующие краны, посредством которых производится отладка работоспособности системы.

Автоматы для сброса воздуха – как правило, монтируются в конце коллекторов. В ручном варианте они могут быть заменены обычными шаровыми кранами или кранами Маевского.

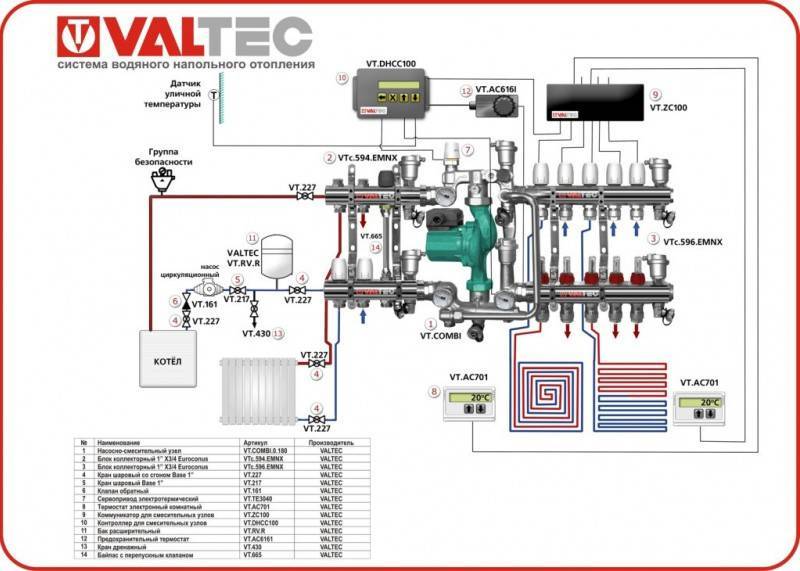

Вот так выглядит со стороны схема смесительного узла теплого пола – по крайней мере, ее профессиональный вариант.

Если говорить об изготовлении такого узла своими руками, то, естественно, она может быть упрощена по максимуму. О том, как устроен и работает самодельный смесительный узел для теплого пола, мы и поговорим дальше.

Регулирующая арматура

Этажные модули VALTEC обеспечивают гидравлическую балансировку системы отопления на уровне стояков, так и потребителей этажа. Узлы серии GPR и GPA дополнительно позволяют автоматически поддерживать перепад давления на входе и выходе в квартирную систему отопления, увязывая работу узла с остальными элементами системы здания.

Возможность балансировки достигается благодаря включению в состав этажных узлов следующих устройств их ассортимента регулирующей арматуры VALTEC:

1. Клапан балансировочный VT.054
2. Автоматический регулятор перепада давления VT.040
3. Байпас проходной с перепускным клапаном и термометром VT.0667T
4. Клапан настроечный VT.020

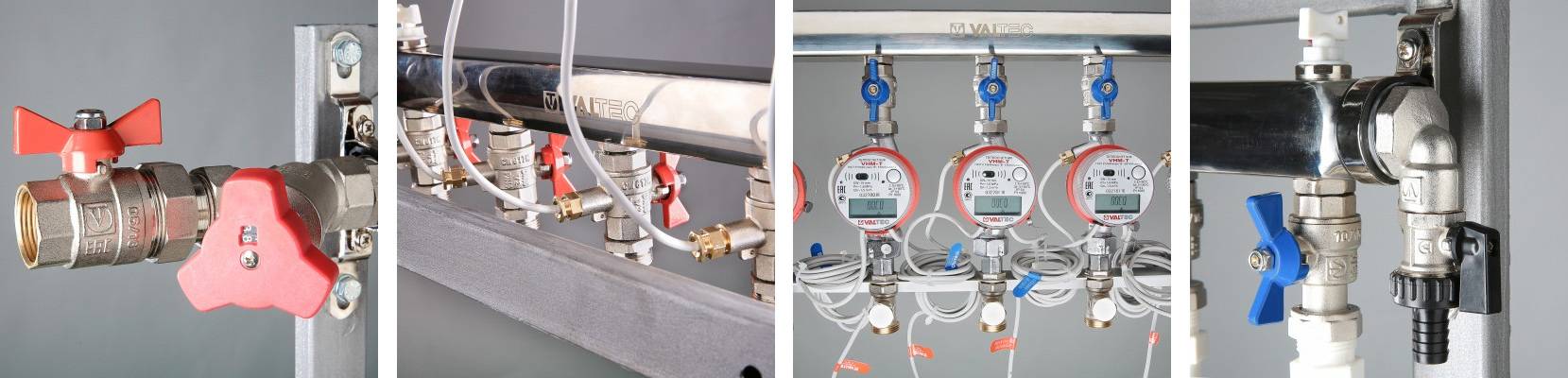

Узлы комплектуются также арматурой групп ввода, потребителей и сервиса.

Этажные узлы VALTEC поставляются в собранном виде (под заказ возможна поставка для сборки на объекте), с правым или левым подключением к стоякам, уже испытанными давлением 15 бар. Сборка и опрессовка узлов осуществляются в заводских условиях.

VALTEC предлагает широчайший модельный ряд типовых этажных узлов, а если ваш проект требует особой конфигурации, специалисты конструкторского отдела компании разработают для вас индивидуальное решение.

Как настроить узел подмеса?

Подключить агрегаты подмеса довольно просто, поэтому монтаж вполне осуществим своими руками при наличии инструкции. Первое, что нужно сделать, выбрать место для смесительного узла.

Группа подмеса монтируется до контуров системы теплый пол в коллекторном шкафу, в бойлерной или непосредственно в помещении.

Если части водяного пола соединяются посредством гибких труб, то узел смешивания жестко крепится на стене. К деталям смесительного узла необходимо обеспечить свободный доступ.

Коллекторный шкаф и его оборудование

Обязательно нужно учитывать тип материала, из которого изготовлены трубы. Они должны выдерживать температуру входящего теплоносителя. Если используется водно-гликолевый раствор, оцинкованные трубы не подойдут.

Нельзя допускать, чтобы жидкость попадала на части системы подмеса, которые находятся под напряжением.

После монтажа система смешения подключается к трубам подачи теплоносителя и обратки и устанавливаются датчики давления, температуры и расхода. Эти элементы либо поставляются в комплекте узла, либо собираются самостоятельно. После этого термосмеситель соединяется с патрубками отводов нагревательного контура.

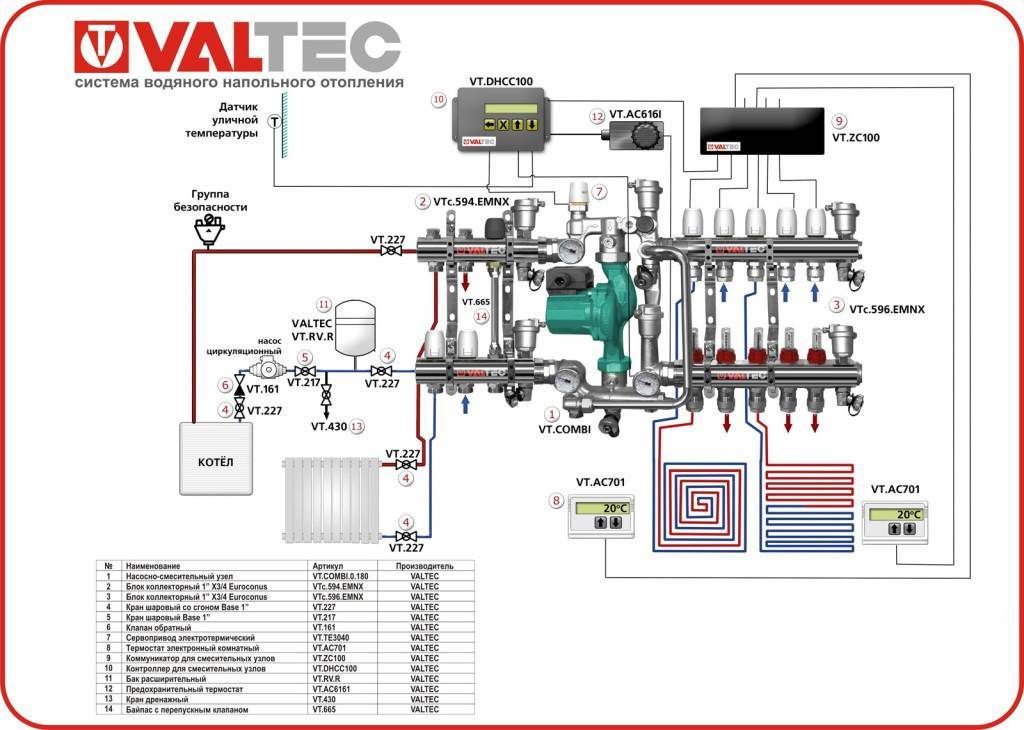

Схема подключения узла подмеса

Перед тем как подключить циркуляционный насос, следует выполнить заземление. Оптимальные параметры потери давления обеспечиваются с помощью балансировочного клапана на байпасе. При этом учитываются потери в обратном клапане.

Если система отопления однотрубная, байпас всегда должен находиться в открытом положении. Тогда горячая вода частями будет проходить к радиаторам. При двухтрубной схеме байпас закрыт. Когда вся конструкция собрана, она подключается при помощи фитингов к контурам.

Классификация труб для теплого пола по материалу

Прежде чем решить, какую трубу использовать для водяного теплого пола, стоит ознакомиться с существующими вариантами. Характеристики материала, используемого для изготовления элементов системы, способны оказать существенное влияние на ее срок службы и длительности эксплуатации. Предлагаем ознакомиться с наиболее популярными вариантами и их отличительными особенностями.

Полипропиленовые трубы

Полипропилен востребован при создании водяной системы. Отличается хорошей теплопроводностью, долговечностью, доступностью. К недостаткам следует отнести низкую пластичность материала. Его невозможно свернуть спиралью, а потому при устройстве теплого пола приходится дополнительно использовать специальные тройники и уголки, которые соединяются между собой при помощи специального паяльника. При правильном выполнении монтажных работ удается сформировать надежную систему нужного типоразмера.

Для пропилена потребуются фитинги

Нержавеющая сталь

Гофрированные изделия демонстрируют оптимальное сочетание пластичности и прочности. Они обладают большим сроком службы, продолжительность которого ограниченно исключительно сроком эксплуатации уплотнительных резинок, составляющим всего 20÷30 лет. Дополнительная оплетка позволят повысить механическую прочность изделия.

Нержавеющая сталь прослужит долго

Сшитый полиэтилен

В процессе производства полиэтилен подвергается специальной обработке под высоким давлением с пероксидами, помещают под жесткие рентгеновские лучи или обрабатывают силаном. В результате получаются PEX-трубы, обладающие высокой прочностью и устойчивостью к воздействию повышенной температуры.Этому способствует образование трехмерных молекулярных углеродных связей.

При выборе подходящего варианта, стоит обратить внимание на трубы для теплого водяного пола REHAU, цена которых зависит от типоразмера изделия. Такой контур достаточно популярен, так как:

  • отличается малым весом, что облегчает процесс монтажа и транспортировки;
  • гасит незначительные колебания давления  в системе;
  • способен восстановить форму после снятия напряжения;
  • не коррозирует;
  • прочен;
  • морозостоек;
  • доступен.

К недостаткам следует отнести невысокую стойкость к воздействию ультрафиолета, а также повышенные требования к выполнению монтажных работ. В процессе монтажа недопустимо повреждение внешней антидиффузной оболочки.

Сшитый пропилен должен иметь достаточные характеристики

Медные трубы

Среди материалов для теплого водяного пола медь занимает особое положение. Такие трубы, демонстрируя высокие уровень теплопроводности, отличаются длительным периодом эксплуатации (превышающим полвека). Они имеют биологическую и коррозионную стойкость, однако предъявляют повышенные требования к жесткости и кислотности используемого теплоносителя. Не боятся внешнего механического и температурного воздействия. При значительном разогреве теплоносителя медные трубопроводы не оплавляются и не растрескиваются.

Медные изделия легко принимают нужную форму. С их помощью можно сформировать систему любой протяженности и конфигурации. При монтаже следует использовать специальное оборудование. Медные элементы недопустимо соединять со стальными.

Медные трубы – надежная система на длительное время

Металлопластиковые трубы для теплого пола

Изделия из металлопластика – самый популярный вариант, позволяющий сформировать высокоэффективную систему отопления, отличающуюся высоким КПД. Алюминиевая прослойка, входящая в состав материала, обеспечивает достаточную теплопроводность. Благодаря многослойной структуре металлопластиковых труб для теплого пола предотвращается образование отложений на внутренней поверхности.

Для устройства теплого водяного пола следует использовать цельное изделие. К формируемым соединениям следует предусмотреть допуск в процессе эксплуатации. Заливка стыка бетоном не допустима из-за большой вероятности появления течи в будущем.

Металлопластик – самое популярное решение

Количество труб, необходимое для системы

Схема устройства металлопластиковой трубы.

Помимо материала при расчете необходимо учитывать давление воды в и обогреваемую площадь помещения.

Исходя из полученных данных производится подбор оптимального диаметра трубы. Обычно для применяются трубы, имеющие диаметр 1,60; 2,0 или 2,5 см. Если установить трубы, имеющие диаметр меньший требуемого, то это приведет к нарушению циркуляции воды в системе.

Водяное давление можно замерить своими руками, подключив к стояку манометр. После этого можно приступать к определению необходимой длины трубы.

Это делается для того, чтобы теплоноситель сначала нагревал более охлажденный воздух и затем распределялся по всей системе. Места помещения, в которых будет находится встроенная или тяжелая мебель, теплым полом не оборудуются. Для получения более достоверных результатов на данном этапе необходимо выбрать способ прокладки труб в полу. На сегодняшний день самыми популярными считаются два контура напольного отопления водой:

  • зебра или змейка;
  • улитка или спираль.

“Зебра” широко распространена на западе Европы и хороша легкостью расчета и устройства. Однако такой контур не может похвастаться равномерным распределением тепла и характерен существенными температурными перепадами между отдельными участками пола, соответствующими выходу или входу контура. Нередко температура пола может превышать предельно допустимую норму. Удобства от этого не добавляется, а тепловые потери увеличиваются. «Змейку» целесообразно применять в помещениях, имеющих небольшие теплопотери и температурную амплитуду колебаний воды на выходе и входе в пределах 5°С.

Схема монтажа теплого пола методом “зебра”.

В СНГ более распространен контур «улитка», хотя и характерен более сложным проектированием и монтажом в сравнении со “змейкой”. Этот способ монтажа обеспечивает равномерное распределение тепла по всей площади отапливаемого помещения. Происходит это за счет чередования параллельно уложенных подающих и обратных труб. В такой системе отопления пола точка возврата теплоносителя расположена посередине трубы, а средняя температура постоянна в любом месте. Все, можно приступать к расчету.

Взяв лист миллиметровки или любую другую бумагу с делениями, необходимо начертить план комнаты в масштабе 1:50 с учетом всех дверей и окон в масштабе 1:50. На плане изображается контур предполагаемого теплого пола, причем начинаться он должен от близлежащей к стояку стены, имеющей окна. Согласно действующим строительным нормативам и правилам между трубой теплого пола и стеной должно быть не менее 25 – 30 см, а расстояние между укладываемыми трубами зависит от диаметра и обычно колеблется в пределах 35 – 50 см. Начертив чертеж, будет нетрудно замерить длину труб. Умножая полученный результат на 50 (коэффициент масштаба), получают фактическую длину контура. Не следует забывать, что нужно добавить еще 2 м для подключения к стояку. Также выполнить расчет количества можно по следующей формуле: S / n + 2 х lпт, где

  • S – площадь помещения (м2);
  • n – расстояние между трубами;
  • lпт – длина подающих труб.

Любую из величин можно замерить, используя рулетку.

Схема укладки теплого пола “улиткой”.

Площадь комнаты можно узнать из плана или можно ширину комнаты умножить на ее длину. Если комната будет оборудована габаритной мебелью или техникой, то под ней теплый пол не укладываются, а значит уменьшится и площадь. Помимо этого, как уже говорилось выше, необходимо соблюдать расстояние между стенами и трубами, которое должно составлять не меньше чем 30 см. Расстояние между укладываемыми трубами – шаг между осями труб теплого пола. Величина эта в зависимости от характеристик комнаты колеблется в пределах 5 – 60 см, то есть она зависит от влажности и температуры в помещении.

Чем холоднее в комнате, тем меньше шаг между трубами. Тут главное не увлекаться, может случиться так, что пол будет слишком горяч, и эксплуатация станет просто невозможной. Длина подающего трубопровода характеризуется расстоянием между коллектором и началом труб, образующих систему теплого пола. При этом какая-то часть может быть утоплена в стену. Также необходимо учесть все изгибы. Если получилось так, что длина трубы более 70 м, то лучше будет ее поделить на два контура, причем в каждом контуре следует учитывать длину подающих и обратных труб.

Достоинства продукции Валтек

Теплые полы Valtec обладают массой преимуществ, что делает их идеальным вариантом для эффективного обогрева дома.

Общий вид

Достоинства продукции заключаются в:

  1. Исключительной надежности, которая достигается за счет применения на производстве высококачественных материалов и крепежных компонентов. Вся комплектация изготавливается непосредственно самим производителем целыми модулями и блоками, поэтому вероятность совершения ошибок при проектировании и расчете практически полностью исключена. Это свидетельствует об эффективной и стабильной работе без риска возникновения протечек.
  2. Полноценной и обширной линейкой изделий, куда входят компоненты, необходимые для проведения установочных работ, сопутствующие монтажу материалы, элементы, предназначенные для организации тепловой и гидроизоляции, а также для совмещения с финишным напольным покрытием. Благодаря этому при установке продукции Валтек обеспечивается максимальная эффективность эксплуатации.
  3. Применении единой системы стандартов, обеспечивающих полноценную совместимость всех имеющихся в наличие узловых компонентов системы и всех материалов.

Как работает система подмеса воды

Система подмеса на несколько комнат

Условно говоря, узел смешивания для теплого пола работает таким образом:

Горячая жидкость доходит до коллектора теплого пола и останавливается с помощью предохранительного клапана, если её температура слишком высока. От давления срабатывает заслонка и начинает подавать остывшую жидкость из обратки (которая уже прошла сквозь контур и остыла). Как только температура становиться оптимальной, клапан перекрывается обратно. Есть несколько способов организовать подмес воды, о котором мы расскажем ниже.

Также зачастую коллекторный узел не только держит оптимальный уровень температуры, но и увеличивает давление в контуре для улучшения циркуляции.

Он обычно состоит из следующих элементов:

  • Предохранительный клапан, о котором мы рассказали выше. Он включает смешивание, если температура становиться слишком горячей.
  • Циркуляционный насос, который увеличивает давление воды и делает прогрев равномерным.

Помимо этого узел может еще включать в себя байпас – для защиты от перегрузок, клапаны для спуска воды и воздухоотводчики. В зависимости от ваших требований, его сборка может быть выполнена несколькими способами.

Смесительный узел всегда устанавливается до контура теплого пола, но место его крепления может быть разным: непосредственно в комнате, в котельной или другой комнате в коллекторном шкафу.

Главным отличием смесительных узлов друг от друга являются используемые в них клапаны. Наиболее популярными считаются двух- и трёхходовые клапаны.

Двухходовой клапан

Двухходовой питающий клапан

Также такой клапан часто называют питающим. На нем установлена термоголовка с датчиком жидкости, который постоянно проверяет подаваемую воду. При необходимости он отсекает подачу горячей жидкости от котла.

В итоге для смешивания постоянно подается вода из обратки, а когда она приостывает, клапаном добавляется горячая порция. Таким образом, теплый пол квартиры или дома не перегревается и срок его эксплуатации увеличивается. Такой вариант обладает маленькой пропускной способностью, поэтому регулировка происходит плавно, без резких скачков.

Большинство мастеров предпочитают устанавливать именно такой тип смешивания, но для его использования площадь отопления не должна превышать 200 квадратов.

Трехходовой клапан

Такой вид совмещает в себе функции пропускного клапана и байпасного балансировочного крана. Его главным отличием является смешивание внутри него горячего теплоносителя с остывшей обраткой. Зачастую они оснащаются сервоприводами, которые управляют термостатическими устройствами и метеоконтролеррами.

Внутри этого клапана расположена заслонка, которая установлена в зоне между трубой подачи и обратки. Регулируя положение заслонки, изменяется соотношение подаваемой воды.

Трёхходовой смесительный кран

Этот тип подключения считается более универсальным, хорошо подходит для крупных систем с большим количеством контуров и использованием метеоконтроллеров.

Также стоит рассказать о недостатках такой схемы подключения. Не исключены случаи, когда по сигналу от термостата клапан полностью откроется и впустит воду 95 градусов в контур. В системе теплого пола недопустимы резкие скачки температуры и давления, трубы теплого пола попросту могут лопнуть.

Вторым недостатком является большая пропускная способность трехходового клапана. То есть даже от незначительного его смещения температура может резко измениться.

Уличные датчики температуры

Подключение вместе с уличным датчиком температуры

Погодозависимые датчики ставят для автонастройки температуру под погодные условия. Например, при резком похолодании они дают команду на увеличение температуры пола.

Вентиль поворачивается максимум на 90 градусов. Контроллер делит их на 20 отрезков по 4,5 градуса и каждые 20 секунд проверяет подаваемую температуру. Если фактическая температура не соответствует оптимальной, вентиль поворачивается на 1 деление. Кроме того, некоторые виды могут снижать подачу воды, когда дома никого нет.

Конечно, это можно делать вручную, и каждый раз подкручивать вентиль, но устанавливать каждый раз оптимальный режим подогрева будет трудно.

Особенности монтажа

При сооружении системы бытового снабжения из металлопластиковых труб вальтек необходимо предварительно нарисовать план-схему всей конструкции. Затем следует рассчитать количество материала, требуемого для создания конструкции. Еще следует учесть, что система не может располагаться только в горизонтальном или вертикальном направлении, она может изгибаться и поворачивать. Для этого применяют различные фитинги. Для того, чтобы собрать конструкцию нужно использовать специальное оборудование –пресс-клещ. Инструмент для металлопластиковых труб можно приобрести в любом специализированном магазине или взять в аренду.


Схема монтажа металлопластиковых труб.

Технические особенности

Равномерное прогревание теплого пола Валтек обеспечивает коллектор

Теплый пол Валтек имеет особенности, которые отличают его от подобных нагревательных систем и делают удобным в использовании.

  • Нагревательный узел подогревает теплоноситель до 40С, что оптимально для жилых помещений и других мест длительного нахождения людей. Нагрев происходит постоянно, остывающая вода смешивается с горячей.
  • Система оборудована гребенкой из труб с отводами в различные зоны помещения, обеспечивая его равномерный нагрев.
  • На входе находится расходомер, который регулирует давление в сети в зависимости от длины трубопровода.
  • В нижней части конструкции укладывается слой теплоизоляции в виде покрытия из фольгоизола. На нем наносится разметка, позволяющая разложить трубы согласно принятой схеме.

Настройка

Для подключения труб к распределительным коллекторам используется труборез для отрезания нужной длины, калибратор, снимающий фаски и обжимной фитинг. Проводить детальный расчет в домашних условиях сложно, поэтому обязательно изучается инструкция, где подробно отражена настройка насосно-смесительного узла в определенной последовательности.

  • Снимается термоголовка.
  • Для балансировочного клапана на вторичном контуре производится расчет пропускной способности по формуле.

    Два варианта смесительного узла

kνb = kνt {[(t1 – t12) / (t11 – t12)] – 1},

где kνt – коэффициент = 0,9 пропускной способности клапана;

t1 – температура воды первичного контура на подаче, °С;

t11 – температура вторичного контура на подаче теплоносителя, °С;

t12 – температура воды обратного трубопровода, °С.

Рассчитанную величину kνb нужно выставить на клапане.

  • Настройка нужного режима функционирования перепускного клапана при выставлении максимального значения перепада давлений в 0,6 бар.
  • Чтобы теплый пол функционировал эффективно, настраивается требуемая скорость насоса. Для этого необходимо определить значение расхода теплоносителя в системе вторичного контура, а также потери давления, появляющиеся в контурах, расположенных после узла.

    Оборудование для смесительного узла Valtec

Расход G2 (кг/с) определяется по формуле:

G2 = Q / ,

где Q – суммарная тепловая мощность водяного контура, присоединенного к смесительному узлу, Дж/с;

4187 [Дж/(кг•°С)] – теплоемкость воды.

Для расчета потерь давления используется специальная программа гидравлического расчета. Чтобы определить скорость насоса, которая устанавливается при помощи переключателя, по рассчитанным показателям, используется номограмма, которая есть в инструкции, прилагаемой к конструкции теплого пола.


Схема подключение контуров теплого пола

  • Производятся операции по настройке балансировочного клапана на первичном контуре.
  • На терморегуляторе устанавливается необходимая для комфортного обогрева температура.
  • Производится пробный запуск системы.

При отсутствии протечек остается выполнить бетонную стяжку, а после ее полного застывания уложить половое покрытие.
