Делаем печь из колесных дисков: пошаговая инструкция

Поэтапное руководство по изготовлению колесной печки

Сборка печной конструкции из колесных дисков – занятие, не требующее специальной подготовки, но требующее навыков работы со сварочным аппаратом. Перед тем как приступать к работе, необходимо определиться с типом устройства. Это может быть печка, мангал или буржуйка. Процесс изготовления печи складывается из нескольких этапов. Самым первым является подготовка материалов и оборудования.

Перечень материалов и инструментов

Основные составляющие печи – это автомобильные диски. Наиболее подходящими являются стальные ободы от легковых авто или малогабаритных грузовиков. Крупные экземпляры, оставшиеся от многотоннажных грузовиков, требуют усилий по герметизации стыков, а печи из дисков такого размера получаются громоздкими. Для работы также необходимо подготовить следующие материалы:

  • колесные диски – 4 шт.;

  • листовая сталь;

  • арматура;

  • дверные петли;

  • трубы с квадратным сечением;

  • термокраска.

Для резки и соединения деталей понадобится болгарка, ножовка по металлу (для мелкой резки), сварочный аппарат, дрель, напильник, плоскогубцы, рулетка, молоток, наждачная бумага. Для покраски будут нужны кисти.

Первый этап: подготовка дисков

На колесных дисках исправляют все неровности и вмятины – форма должна быть симметричной. Поверхность очищают от ржавчины. Если имеется старая краска, то дисковые исходники прокаливают и зачищают наждачкой. Но самое главное — автодиски должны иметь гладкие ровные края. Это обеспечит плотное соприкосновение окружностей и отсутствие щелей, через которые может проникать дым. Для выравнивания каждый диск шлифуют по кругу.

Один диск из четырех оставляют в исходном состоянии, он будет нужен для варочной поверхности. Остальные три экземпляра нуждаются в дополнительной обработке. У них с помощью болгарки вырезают сердцевину. В результате должна получится полая широкая труба. При соединении этих трех составляющих получится корпус печи.

Второй этап: изготовление колосников

Колосник – это решетчатая пластина, разделяющая топку и зольный отсек. На колосник кладутся дрова или уголь, а поступающий снизу воздух обеспечивает тягу и способствует их горению. Колосники проще всего сделать из арматурных прутьев. Их режут на отрезки и приваривают внутрь одного из дисков. Необязательно делать решетку, достаточно приварить прутья параллельно друг другу.

Вместо арматуры можно использовать лист из стали. В нем прорезают щели или делают отверстия. Сталь должна быть достаточной толщины, чтобы выдержать высокую температуру. Тонкий лист быстро прогорит и не будет справляться со своей функцией.

Третий этап: сварка деталей

Для сварочных работ выбирают электроды 5 миллиметров. Заготовки сваривают по окружности между собой. Автодиск с целой сердцевиной должен быть самым верхним. Сначала сваркой края прихватывают точечно. Затем, убедившись, что цилиндр получается ровным, сваривают по всему краю. Получается конструкция наподобие бочки. При необходимости количество кольцевых сегментов можно уменьшить или увеличить.

Из стального листа вырезают круг. Если планируется использовать печь в помещении, то этот лист должен быть большего диаметра, чтобы угольки попадали на него, а не на пол. Если печь будет работать исключительно на улице, днище может быть такого же размера как и корпус. Из трубы малого диаметра вырезают четыре ножки и приваривают их к основанию печки.

Четвертый этап: устройство топки, поддувала

Следующим шагом делают топочное и вентиляционное окна. Высоту топки намечают на свое усмотрение, но чаще всего ее делают во втором диске снизу. Поддувало располагается под топкой (в самом нижнем ободе). Отверстие для него меньше, чем для топки. Намеченные прямоугольники вырезают болгаркой. Из стальных пластин делают окантовки для отверстий и приваривают их. Из металлического полотна вырезают дверки, которые вешают на приваренные к стенке корпуса петли. К дверкам крепят ручки.

Есть более просто вариант устройства топки и поддувала – без использования рамок. В качестве дверок используют прямоугольники, вырезанные из бочка цилиндра. Петли приваривают непосредственно к корпусу дисковой печки.

Пятый этап: покраска

Готовую конструкцию красят для придания эстетичного вида. Для этого сначала все сварные швы обрабатывают шлифовальной машинкой. Оставшиеся места с ржавчиной также зачищают. После этого корпус покрывают термоустойчивой краской. Другой вариант – это использование баллончика с краской, выдерживающей высокие температуры. После высыхания краски печь из автомобильных дисков готова к эксплуатации.

Видео сборки дисковой печи

Весь процесс изготовления печки из автомобильных дисков пошагово показан в видео:

Поделки из СД и ДВД-дисков своими руками с инструкциями по изготовлению и фото примеров

Благодаря податливости материала и его красивой переливчатой поверхности, можно найти применение, казалось бы, бросовым изделиям. Болванки могут стать изюминкой в декоре комнаты, и особенно приятным будет то, что это чудо сделано своими руками.

Поделки своими руками для украшения стен из компакт-дисков

Чтобы украсить стены, можно взять в качестве примера фото ниже. Что можно сделать из ненужных дисков для комнаты? Это может быть панно, ширма, объёмное украшение.

Ширма несёт декоративную и эстетическую функцию: она прозрачная и эффектно отражает свет

Для изготовления ширмы потребуется основа, собранная из деревянных реек или полипропиленовых труб. На неё нужно прикрепить саморезами на нижнюю штангу продольные ленты: их можно сделать из плотной верёвки, связать крючком или взять широкие атласные ленты. На каждую ленту приклеивают болванки через равное расстояние. Как только клей схватится, ленты прикручивают к верхней штанге.

Из курса металловедения

Чем привлекательна печь изготовленная из бывших в употреблении колесных дисков автомобилей. Несколькими существенными позициями:

О принципах применения сварки при изготовлении печи из дисков

Печь для бани из дисков, как и иная другая является источником повышенной пожарной опасности, поэтому к ее изготовлению необходимо подойти с максимальной ответственностью

Перед тем как перейти к описанию технологии изготовления остановимся на очень важном и принципиальном моменте. Применении сварки

Для изготовления печи такого типа большая номенклатура инструмента не нужна.

Диск уже сформирован в цилиндр, остается подготовить сегменты, удалив из них лишние элементы и сварить из них единую конструкцию. В такой работе необходимы угловая шлифовальная машинка, более известная как болгарка с номенклатурой отрезных и зачистных кругов диаметром 125 мм, сварочный аппарат, желательно инверторного типа, слесарный молоток весом 0,75 — 1 кг. Очень хорошим подспорьем будет аппарат плазменной резки. Он позволяет производить чистые радиусные резы несравнимо быстрее и удобнее, нежели УШМ. Но на безрыбье и болгарка — щука.

Теперь непосредственно о сварке. При массовом производстве колесных дисков применяется метод горячей или холодной штамповки и свойства стали оптимизированы именно под эту технологию. Сталь имеет достаточную степень пластичности недоступную для сварного шва, поэтому при проведении сварных работ придерживаемся следующих правил:

  1. Строго соблюдаем пожарную безопасность при проведении огневых работ.
  2. За один подход свариваются только две сопряженные детали.
  3. Сила тока и скорость продвижения электрода сообразуются таким образом, чтобы получить максимально корректный и качественный шов. Пузыри, каверны, трещины, на брызги не допускаются.
  4. По окончании проводки шва, сопряжению дают остыть, после чего тщательно сбивают шлак и осматривают шов на наличие визуальных дефектов.
  5. Продолжение шва можно производить только после уравновешивания температуры шва и тела свариваемой детали с температурой близкой к окружающей среде.
  6. Возникшие внутренние напряжения шва и свариваемых деталей в производственных условиях снимаются отжигом, который в домашних условиях также можно произвести и о применении которого мы расскажем несколько ниже.

Еще одно очень немаловажное обстоятельство. Печь из дисков можно использовать только как простую пламенную печь на твердом топливе, в нашем случае дровяную

Современный рынок и технологии предоставляют достаточный выбор материалов для проведения сварочных работ. Несомненно, стоит использовать это обстоятельство и подобрать электроды с необходимыми или максимально близкими к необходимым параметрам.

Несколько слов о габаритах дисков

Приступая к проектированию такой печи и подбирая для нее материалы немаловажно знать габаритные размеры дисков, чтобы нормально вписать их в общую конструкцию отопления и в интерьер бани в целом. Такие данные, мы, для лучшего восприятия приводим в форме таблицы:

Размерность диска, ширина и диаметр, дюймовСоответствующие габаритные размеры, в мм
5×1312,7×33,02
6×1415,24×35,56
6,5×1516,51×38,1

Учитывать габариты дисков при наборе печи очень важно. Небольшой пример

Правила конструирования пламенных печей работающих на дровах и твердом минеральном топливе предусматривает от колосника до пода должно быть не менее 600 мм. Это при условии использования сухого кондиционного топлива. В случае использования сырых дров это расстояние должно быть увеличено до 800 мм. Это обстоятельство предупредит осаживание пиролизных газов на поде печи, что приведет к образованию сажевого налета, и как следствие, снижению КПД и повышению опасности неконтролируемого возгорания сажевого слоя. Зная ширину диска легко запроектировать необходимое количество сегментов для получения установленной высоты топочного пространства.

Как сделать буржуйку из колесных дисков?

Буржуйка из колёсных дисков будет переносной, что очень удобно, так как использовать такую конструкцию можно по мере необходимости в не только в гараже, но и в других помещениях. Она может устанавливаться как в горизонтальном, так и в вертикальном положении. Обе модели обладают высокой теплоотдачей, а отличаются друг от друга только наличием колосников и расположением дымоотводной трубы.

Материалы

Для сооружения буржуйки желательно использовать части от колёс легковых или грузовых автомашин малой грузоподъёмности. Диски от грузового многотоннажного автомобиля слишком массивные, буржуйка из них получится громоздкой и тяжёлой. В такой конструкции будет сложно обеспечить герметичность соединений при стыковке отдельных элементов.

Кроме самих дисков для сборки печи своими руками потребуются и несколько дополнительных материалов:

  • пруты арматуры диаметром 20 — 24 мм;
  • стальной уголок;
  • листовой металл толщиной 4-5 мм;
  • термостойкая краска;
  • несколько болтов и гаек;
  • труба диаметром 100 — 150 мм и толщиной стенки не менее 5 мм.

Инструменты

Комплект инструментов, необходимый для сооружения буржуйки из автомобильных дисков, должен состоять из:

  • сварочного агрегата и электродов;
  • болгарки (УШМ) с набором зачистных и отрезных дисков;
  • дрели;
  • газового резака;
  • наждачной бумаги;
  • кисти;
  • кувалды;
  • молотка;
  • измерительных и разметочных приспособлений: мела или маркера, рулетки и линейки

Для защиты поверхности тела и глаз от вредных излучений сварочной дуги, искр и брызг работать нужно в специальном обмундировании, укомплектованном брезентовым костюмом и рукавицами, закрытыми ботинками, головным убором под щиток, щитком сварщика и очками.

Пошаговая инструкция

Схемы устройства разных моделей печей-буржуек из дисков автомобильных колес

Чертёж вертикальной модели буржуйки из 4-х колёсных дисков

При самостоятельном изготовлении печи из дисков нужно соблюдать следующую последовательность действий:

  • вырезать у всех четырёх дисков центральную часть болгаркой вместе со ступицами;

    Этап 1

  • изготовить из листовой стали две круглые пластины, диаметр которых должен соответствовать размеру дисков;
  • прорезать небольшой квадратный проём для поддувала на боковой поверхности, а из отделённой части металла изготовить дверку. Она надевается на приваренные к корпусу болты и закрепляется гайками. Для удобства пользования дверцу снабжают металлической ручкой и щеколдой;

    Этап 2

  • стенки двух дисков сварить между собой. Дно нижнего диска закрыть металлической пластиной и приварить к ней ножки из металлического уголка или арматуры;

    Этап 3

  • сварить между собой два оставшихся диска и закрыть верхнюю часть кругом из листовой стали;

    Этап 4

  • вырезать проём для топки нижнем диске этой части печи и установить дверцу, аналогично поддувальной дверки;

    Этап 5

    Этап 7

  • соединить все части корпуса в единую конструкцию;
  • установить колосник. Для этих целей внутри топочной камеры приварить направляющие из уголка и положить на неё заранее сваренную конструкцию из листовой стали по краям и арматуры посередине. Прутья арматуры нужно располагать так, чтобы расстояние между ними не превышало 2-х см, иначе мелкие дрова будут проваливаться;

    Этап 8

    Этап 9

  • вырезать на верхней поверхности прибора круглое отверстие под дымоотвод;

    Этап 10

  • при желании, вы можете организовать дымоход сбоку, чтобы можно было использовать верхнюю часть буржуйки как варочную поверхность, выглядеть это будет так:

Этап 10 (2)

  • опустить дымоотводную трубу в верхнее отверстие и заварить;

    Этап 11

  • зачистить все неровности и дефекты на поверхности устройства;
  • покрасить готовый прибор термостойкой краской.
  • буржуйка из колесных дисков – готова!

При изготовлении такой буржуйки нужно учитывать, что специальный состав сплава стали колёсных дисков не нормируется для сварочных работ. Поэтому при соединении дисков нужно выполнять следующие правила:

  • за один раз допускается сварка только двух сопряжённых деталей, собирать сразу весь прибор запрещено;
  • после того как образовался шов, детали со сваренными краями нужно оставить в покое примерно на 3 — 5 минут, чтобы произошло рассасывание остаточного внутреннего напряжения;
  • на поверхности сварного шва должна отсутствовать какие-либо видимые дефекты: трещинки, брызги, раковинки или пузыри.

Как сделать печь из дисков для бани своими руками

Изготовление печи из дисков

Диски из металла на банных печах служат надстроенным комплексом на каменной печи. Они выполняют следующие задачи:

  1. Служат поверхностью теплоотдачи в помещение бани,
  2. Являются основанием для сооружения каменки,
  3. Служат стволом дымохода,
  4. На их основе часто сооружается контур нагрева воды – устанавливается бак.

Монтаж самой печи из металлических дисков нецелесообразен. Возможно возникновение утечек дыма в негерметичности сварочных швов, металл обладает низкой инертностью и быстро остывает.

Процесс монтажа надстройки состоит из следующих этапов:

  1. На готовую каменную печь устанавливается первый диск. Диск устанавливается свободной стороной вниз. Стыки с поверхностью печи герметизируются.
  2. На лицевую сторону первого диска лицевой стороной устанавливается второй диск, они свариваются между собой.
  3. В центре сложенных вместе лицевых сторон вырезается отверстие, соответствующее диаметру подобранной трубы для дымохода. На вырезанное отверстие устанавливается труба, герметично приваривается.
  4. Во внутренне пространство второго диска вокруг трубы укладывается каменная подборка – она послужит каменкой. Камни обладают очень высокой инертностью, долго сохраняют тепло. Они принимают тепло от разогретых металлических дисков, разогреваются и при обливании водой производят пар.
  5. По периметру второго диска приваривают 4 стойки одинаковой длины.
  6. На стойки лицевой частью вниз устанавливают третий автомобильный диск, через него пропускают дымовую трубу.
  7. Третий диск приваривается к трубе дымохода.
  8. Поверх диска часто устанавливают самодельные баки с отверстием в центральной части для прохождения дымовой трубы. В баках производится нагрев воды.
  9. Место прохода горячей части трубы дымохода через строительные конструкции герметизируется несгораемыми материалами.
  10. В верхней части дымохода сооружается заслонка или шибер для регулирования силы тяги.

Иногда печи для бань с применением автомобильных дисков строят по упрощенной схеме. На поверхность топки устанавливают плиту, на нее ставят открытый бак для нагрева воды. Далее, за плитой, на дымовой канал вместо верхней стенки укладываются швеллера. Стыки швеллеров герметизируются глиной. Поверх швеллеров укладывается каменка.

После каменки сооружается вертикальный комплекс из сваренных между собой дисков. Комплекс служит каналом дымохода, работает как отопительный прибор, отдавая тепло в помещение. Подобная конструкция намного надежней и герметичней, не требуется сооружение бака для воды замысловатой формы с проходным пространством.

Материалы и оборудование для изготовления

Печка из дисков для бани делается просто. Для ее создания требуется наличие следующих строительных принадлежностей:

  • Резак для металла либо болгарка.
  • Аппарат для сварки, электроды.
  • Специальные элементы для защиты: краги – для ног, очки – для глаз.
  • Две металлические трубы длиной 50 см, с толщиной всего в 5 мм и диаметром в 16 см.
  • Лист из железа 8 мм.
  • Крупные болты с гайками.
  • Кирпич, стойкий к огню.
  • Глина, цемент для кладки.
  • Железный лист с толщиной в 8 мм.
  • Крупного размера болты с гайками.
  • Огнестойкий кирпич.
  • Глина, раствор из цемента и бетона.
  • 4-6 швеллера.

Чтобы изготовить печь из колесных дисков своими руками, потребуется следующий набор инструментов:

  1. Болгарка с кругами по металлу или газовый резак.
  2. Сварочный аппарат и электроды.
  3. Защитные приспособления: очки, краги.
  4. 2 отреза по 50 см трубы из металла толщиной 5 мм и диаметром 160 мм.
  5. Железный лист8 мм.
  6. Дверные подвесы (можно заменить крупными болтами с гайками)
  7. Огнеупорный кирпич.
  8. Цементно-песчаный раствор для кладки и глина.
  9. 4-6 стальных швеллера.

Для возведения корпуса понадобится 4 диска от грузовой машины, например КрАЗа. Из таких колес получится печка диаметром 0,5 м и толщиной стенок 1 см – этого вполне достаточно для обогрева бани или другого подсобного помещения.

Получить самодельную печь возможно после приготовления нужных комплектующих и дополнительных приспособлений.

Изготовление печи для бани предусматривает применение следующих материалов и инструментов:

  1. сварочный аппарат с электродами;
  2. болгарка, на которой установлен отрезной круг для металла;
  3. металлические листы (оптимальная толщина 8 мм);
  4. труба для отвода дыма, диаметром 160 мм;
  5. навесы для дверцы;
  6. швеллер;
  7. огнестойкий кирпич;
  8. глина, песок для приготовления раствора;
  9. перчатки и очки для персональной защиты.

Основной составляющей для печи выступают 4 обода из грузового автомобиля, например, ЗИЛ-130. Они позволяют создавать топку, диаметром 50 см. Такая конструкция будет иметь стенки, толщиной 1 см.

Перед тем, как сделать печку из дисков, нужно знать почему применяется именно 4 штуки.

Каждый элемент исполняет свою роль:

  • первый – в нем располагается кирпичная топка. Помещение топлива проводится через дверку, которая на нем монтируется.
  • второй – предназначен для камней. Раскаленные камни помогают производить пар после того, как на них попадает вода.
  • третий – производит обмен тепла между печкой и помещением. Благодаря этому удается поддерживать нужную температуру.
  • четвертый – подогревает воду.

Схема печи

Пошаговое руководство изготовления печи

Воодушевившись тем, что вы самостоятельно сделаете нужную в хозяйстве вещь, и, взяв необходимые инструменты и материалы, можно начинать делать печь под казан.

Свариваем диски между собой

Стоит отметить, что конструкция из алюминиевых колес не подойдет, нужно брать стальные диски в количестве двух штук.

Сначала изготавливаем верхнюю часть печи. Повернув диск крепежной площадкой вверх вырезать болгаркой круг через болтовые отверстия и вытащить середину. В итоге вы получите устойчивую поверхность, куда будет ставиться казан.

Вторым этапом работы будет изготовление низа печки. Диск поворачиваем так, чтобы крепежная площадка была снизу, сверху ставим верхнюю часть печки, которую мы сделали в предыдущем этапе. Сварить два диска между собой по кругу.

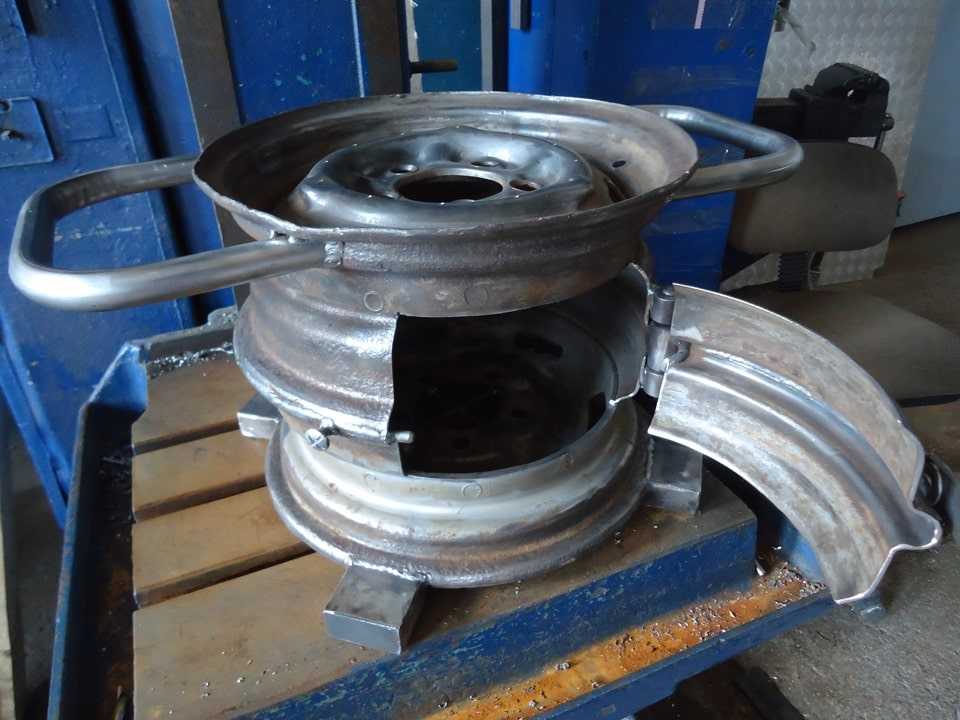

Собранная печь из дисков

Чтобы печь можно было топить, в нижней части нужно прорезать отверстие примерно 20 на 12 см. Чтобы конструкция была прочной, сделайте отверстие на два сантиметра выше от нижнего края. Вырезанная часть послужит хорошей дверцей для топочной камеры.

Для устойчивости конструкции, нужно приварить к ней три подножки, длина которых около 20–30 см. В качестве материала можно использовать стальные уголки.

Чтобы печь можно было удобно переносить, по бокам приварите к ней ручки.

Используйте металлическую пластину, чтобы закрывать отверстие в ступице диска на дне печки.

Вот так за несколько часов у вас получится отличная печь из автомобильных дисков, которая хорошо подойдет для приготовления любимых блюд.

Пробная топка

Готовая печь должна отстояться в течение суток для полного рассасывания тех же остаточных напряжений. После этого она должна быть подвергнута испытательной топке при полной закладке топлива в течение 3-х часов. При этом её дверцы топочная и поддувальная должны быть в открытом состоянии.

Во время первой пробной топки отжигаются и внутренние поверхности прибора. Если обнаружились мелкие дефекты сварочных швов, но не более двух на шов, их устраняют через сутки после того как печь остынет. Затем следует ещё раз повторить прогон прибора с отжигом.

Источники

  • https://clubpechnikov.ru/pech-iz-diskov/
  • https://pechiexpert.ru/pech-iz-diskov/
  • https://teplyhouse.ru/otoplenie/furnace/pechki-iz-avtomobilnyh-diskov.html
  • https://pechnoy.guru/pechi/dlya-bani/db-svoimi-rukami/db-sr-iz-metalla/pech-dlya-bani-iz-diskov-gruzovogo-avtomobilya.html
  • https://bouw.ru/article/pech-dlya-bani-iz-kolesnyh-diskov
  • https://vseprogarazh.ru/kommunikatsii/otoplenie/pechka-v-garazh-svoimi-rukami-iz-diskov/
  • https://greendom74.ru/otoplenie/kak-sdelat-pech-dlya-bani-iz-diskov-gruzovogo-avtomobilya-svoimi-rukami
  • https://texnotoys.ru/pech/bannaya-iz-diskov.html
  • https://2proraba.com/banya/pech-dlya-bani-iz-kolesnyx-diskov.html
  • https://teplo.guru/pechi/kak-sdelat-pechku-iz-avtomobilnyih-diskov.html
  • https://pechnoy.guru/pechi/otopitelnye/burzhujka/bj-svoimi-rukami/burzhujka-iz-kolesnyh-diskov.html

Пошаговая инструкция по изготовлению

Как сделать печь для казана из колесных дисков своими руками, решить эту проблему поможет знание основных этапов изготовления данной конструкции:

Сначала необходимо подготовить диски к сварке. Для этого на верхней детали полностью вырезается лицевая сторона. Это делается для свободного прохода и равномерного распределения тепла в зоне приготовления пищи. Аналогичную работу выполняем со средней частью будущей печи. Нижний диск оставляем без изменений. Для устранения путаницы, на деталях мелом пишем место установки деталей.

Нижнюю деталь выкладываем на ровной поверхности лицевой частью вниз. На нее размещаем среднюю деталь внутренней частью диска вниз. Проверив его положение, делаем 4-е прихватки через 900.

Размещаем на сборном узле 3-ю деталь лицевой стороной вниз, проверяем правильную установку детали и прихватываем в 4-х местах.

Еще раз, проверив сборку и расположение отдельных частей в вертикальной плоскости, можно приступить к обварке конструкции

Здесь важно отметить – не выполняйте обварку одного шва полностью. Для предохранения от деформаций детали лучше варить пошаговым способом

Проварив небольшой участок на 1-м стыке, поверните конструкцию на 900 и проварите участок шва с этой стороны

Затем перейдите на сварку 2-го шва. Так чередуя стороны и швы, проварите все стыки. Отбиваем шлак и проверяем качество шва. При обнаружении непроваров, подрезов или дырок обязательно добавляем на эти места расплавленный металл. На болгарку ставим зачистной круг и зачищаем швы и места резов лицевых частей

Теперь важно сделать хорошую дверку для закладки дров. Отступив от низа печи 200 мм, размечаем окно для топки, высота –180 мм, ширина – 200 мм

Проварив небольшой участок на 1-м стыке, поверните конструкцию на 900 и проварите участок шва с этой стороны. Затем перейдите на сварку 2-го шва. Так чередуя стороны и швы, проварите все стыки. Отбиваем шлак и проверяем качество шва

При обнаружении непроваров, подрезов или дырок обязательно добавляем на эти места расплавленный металл. На болгарку ставим зачистной круг и зачищаем швы и места резов лицевых частей

Теперь важно сделать хорошую дверку для закладки дров. Отступив от низа печи 200 мм, размечаем окно для топки, высота –180 мм, ширина – 200 мм

Вырезаем болгаркой с отрезным кругом по линиям разметки окошко. Отрезанную деталь мы будем использовать для изготовления дверцы. Для этого по 3-м сторонам прихватываем проволоку сечением 6-8 мм по наружной стороне заготовки. С петельной стороны посередине окна, привариваем деталь из профильной трубки. Во вторую трубку вставляем пруток для петли и прихватываем его с одной стороны.

Устанавливаем дверь на место, ставим ответную часть петельки и привариваем трубку к диску. К дверце прихватываем готовую загнутую П-образную ручку и ставим самодельный шпингалет из прутка и профиля.

Если требуется, размечаем и привариваем 3-4 ножки под небольшим углом. Для лучшего провара концы заготовок необходимо зарезать под угол, чтобы ножки прилегали к печи плоскостью.

На противоположной стороне от дверцы, вверху средней детали размечаем место установки дымохода. Электросваркой аккуратно вырезаем отверстие по размеру трубы, вставляем отвод так, чтобы свободный конец смотрел вверх. Труба должна выставляться заподлицо с металлом колесного диска. Делаем 3-и прихватки, убедившись в правильном положении детали, обвариваем стык по кругу.

На дымоход наматываем несколько витков асбестового шнура и вставляем в отвод. Труба должна садиться плотно, а шнур будет препятствовать выходу дыма на месте соединения.

Все детали зачищаются болгаркой, заусеницы от резов лучше сбить напильником. Из прутка делаем ручки для переноски печи. Для этого на заготовках с обеих сторон размечаем расстояние 50 мм и загибаем под угол 900, зажав заготовку в тисках с выступающим вверх коротким отрезком. Загибаем молотком. Затем вверху конструкции, на противоположных боках, делаем разметку мест крепления ручек, выставляем и привариваем их.

Наша печь из колесных автомобильных дисков готова.

Дополнительно можете посмотреть видео:

Другие примеры разных самодельных конструкций печки под заказ из дисков на фото:

Фото 1

Фото 2

Фото 3

Фото 4

Фото 5

Наведение лоска и эксплуатация буржуйки

Если у вас есть пескоструйка — отлично! Зачистите всю поверхность от старой краски и ржавчины.

Наружную часть буржуйки лучше покрыть специальной термостойкой краской, которая выдерживает повышение температуры до 1000ºС. Хорошие результаты показывают краски Certa и Kudo, у этих брендов есть в продаже аэрозольные упаковки, что очень удобно

После высыхания краски буржуйка готова к эксплуатации.

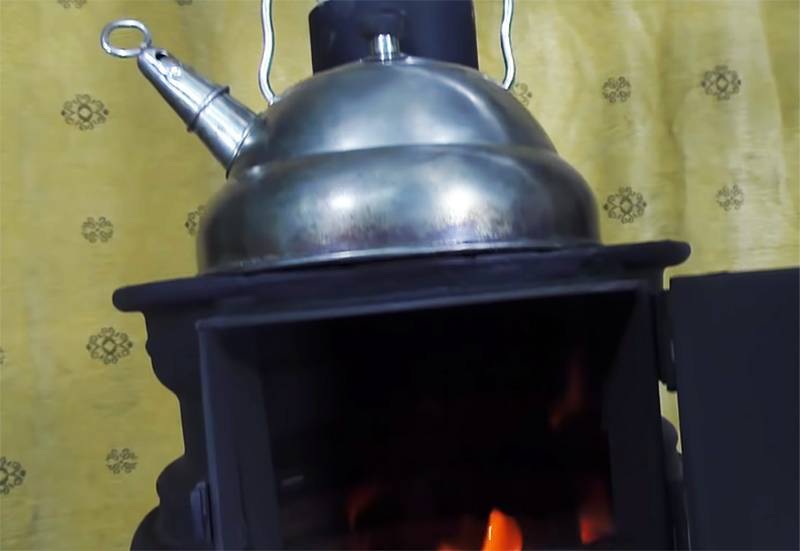

Ничего сложного: закладываете дрова и поджигаете, а поддувалом снизу регулируете горениеУ печки две топки, так что вы можете использовать только нижнюю или верхнюю, например, если нужно приготовить пищу, или обе, если очень холодноИ нужно отметить, что вид у печки весьма достойный, можно даже сказать винтажный за счёт особой формы

Вот так, практически из металлолома можно сделать очень даже стоящую вещь для дачи или гаража. Придётся конечно повозиться день-два, в зависимости от ваших навыков, но согласитесь, оно того стоит.

Это, конечно, не единственный вариант гаражной печки. Чтобы дополнить эту тему, предлагаем вам ещё один мастер-класс по изготовлению печи для казана из таких же дисков:

Watch this video on YouTube

Правила пожарной безопасности при обустройстве самодельных печей

Соблюдение правил пожарной безопасности – важнейший аспект при эксплуатации и изготовлении самодельных печей. Это в равной степени относится и к печам заводского изготовления.

Поверхности печей имеют очень высокую температуру – это может вызвать возгорание легковоспламеняемых веществ. Что касается печей из дисков – они не имеют зольника, зола с частицами горячих углей может просыпаться через колосниковую решетку. Для их сбора необходимо установить емкость соответствующего диаметра, исключающего унос горячих частиц.

Немаловажный фактор – наличие дверцы топки. Закрытая дверца замедляет скорость сгорания топливной загрузки, предотвращает вылет горячих частиц, искр.

При строительстве банной печи из дисков или печи для сауны сгораемые строительные конструкции должны располагаться на безопасном расстоянии от раскаленных поверхностей, экранироваться слоем несгораемого материала. Несгораемый материал должен иметь низкий коэффициент теплопроводности. Расположение печи в саду, на даче не рекомендуется вблизи сгораемых конструкций и материалов.

Местом установки лучше выбрать свободное пространство без сильной ветровой нагрузки. Это исключит разнос искр в случае выпадения дров или падения печи. Нельзя сооружать печи из дисков для работы на отработанном масле или в режиме длительного горения. Свойства спецстали таковы, что полная герметизация сварным стыком может быть проверена лишь специальными методами и оборудованием неразрушающего контроля. Наличие негерметичности повлечет утечку высокотоксичных компонентов горящего масла или выброс дыма, угарного газа, опасных для здоровья человека.

Особенности конструкции

Собственно основное достоинство импровизированного мангала из колесного диска в том, что затраты на его строение сведены к минимуму, а итоговый результат весьма достойный. Практически у каждого дачника есть все необходимые материалы и инструменты для изготовления. Конструкция получается долговечной и простой в использовании.

Для строительства понадобятся автомобильные диски, которые уже отслужили. Поскольку они выбрасываются, либо сдаются в лом, стоимость у них незначительная, поэтому их легко можно будет найти у себя в гараже или на любой СТО. Так же потребуется некоторое количество металлического профиля для создания ножек и несколько кусочков металла для центральной заглушки и изготовления ручек.

Материалы и инструменты

Итак, разберемся, что нам потребуется для создания буржуйки из колесных дисков. Материалы нужны следующие:

  • диски от колес для легкового авто. Можно использовать и диски от колес грузовичков небольшой грузоподъемности. Если брать за основу диски от крупных машин, то печь получится слишком тяжелой и неудобной, да и герметичность стыков между дисками будет сохранить тяжелее;
  • арматура диаметром 14-24 мм;
  • лист металла от 5 мм;
  • стальной уголок для ручки;
  • краска, устойчивая к высоким температурам;
  • труба 10-15 см диаметром с толщиной металла не менее 5 мм.

Старые колесные диски есть в каждом гараже

Инструменты, которые нужны:

  • сварочный аппарат;
  • болгарка;
  • электроды для сварки;
  • газовый резак;
  • молоток.

Для создания буржуйки из дисков нужен сварочный аппарат

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
