Разновидности бойлеров для частного дома
Чтобы определиться с типом водонагревателя, нужно оценить объемы потребления субстанции, число водозаборных точек и затраты. Рынок предлагает бойлеры для частного дома следующих видов:
Косвенный нагрев.
Оборудование не оснащено нагревательным элементом. Для подогрева субстанции водонагревателю необходимы внешние источники — твердотопливный или газовый котел, система отопления, солнечная батарея и пр. По этой причине установка бойлера своими руками в частном доме потребует усилий и навыков. Аппарат представляет собой резервуар объемом до 1 000 л со спиральным теплообменником. Поскольку ТЭН отсутствует, затраты на подогрев будут минимальными, но вот время ожидания водоподготовки увеличивается в сравнении с другими типами оборудования. Устанавливая этот тип бойлера в частном доме, схема монтажа будет следующей.
Сразу стоит отметить, что газовая колонка и газовый водонагреватель — два разных оборудования. Описываемый вид устройства накапливает холодную воду, подогревает ее и поддерживает температуру, а при открытии точки водозабора осуществляет подачу. Можно использовать газовый бойлер и для отопления частного дома небольшой площади. Оборудование подойдет для коттеджей с подведенным газом и хорошо функционирующей системой вентиляции, удаления дыма. Иначе применение газового водонагревателя будет небезопасным. Приведенная схема установки бойлера в частном доме, сделает монтаж простым и быстрым.
Электрический накопительный водонагреватель.
Наиболее популярный вид оборудования. Оно имеет ТЭН снизу бака и подключается к сети. Если монтаж системы подготовки горячей воды планируется выполнить собственными силами, то проще всего будет подключить бойлер в частном доме именно этого типа. Рынок предлагает агрегаты с накопительным резервуаром различной емкости. Тут стоит помнить, что чем больше этот параметр, тем дольше будет выполняться нагрев субстанции. Его основное преимущество — низкое потребление электричества 1.5-2 кВт/ч. Чтобы установить накопительный бойлер для воды в частном доме, нужно придерживаться следующей схемы монтажа.
Проточные.
Отличный вариант для тех домов, где горячая вода нужна в больших количествах и постоянно (маленькие дети, большая семья). Если нет возможности выделить под монтаж агрегата отдельное место или помещение, тоже рекомендуют выбрать проточный бойлер для частного дома, цена использования которого, правда, будет выше, чем обычных накопительных устройств. Потребление электроэнергии — до 5-6 кВт/ч. Оборудование компактно и не требует особого ухода.
Схемы подключения своими руками
Давление жидкости в дачной системе обычно небольшое. Оно необходимо для полноценного функционирования оборудования. Забор воды осуществляется из водопровода или глубоких емкостей.
К емкости с водой
Обычно их крепят на крышу дома, подвешивают. Обратный клапан не используется. Резервуар должен быть в несколько раз объемнее бака нагревателя.
Также используется поплавок для отслеживания уровня жидкости.
Соединительная трубка должна обладать запорным вентилем.
Главное условие – удаленность бойлера от резервуара более 2 м. В холодное время емкости нужно обязательно опустошить.
Правила:
- Если емкость ближе двух метров, на входе в бак ставится тройник и сливной кран. Тройник от емкости монтируется выше нагревателя.
- Разница высот больше 2 метров – добавляется предохранительный клапан, тройник от резервуара монтируется ниже нагревателя.
К водопроводу
Советы перед установкой:
- Используйте только оригинальные детали, рекомендованные поставщиком.
- Не включайте устройство без воды, он может сгореть.
- Жидкость из бойлера пить нельзя.
Этапы подключения:
- Определить тип водопровода.
- Прикрепить устройство к стене.
- Подключить согласно правилам и схемам, представленным ниже.
Установите фильтр при низком качестве воды. Это продлит жизнь бойлеру.
Метод подключения бойлера зависит от типа системы подачи воды. Рассмотрим популярные разновидности. Перед подключением перекрываем доступ.
Из металла
Стальные. Подсоединять к ним сложно, требуется металлический хомут с врезным патрубком для больших нагрузок.
Инструкция:
- Зачистить место соединения, удалить старую краску и грязь.
- Соединить хомут и трубу, используем прокладку для уплотнения.
- Просверлить отверстие в трубе через патрубок, ширина отверстия и втулки должны совпадать.
- Нарезать резьбу и ставим сгоны – резьбовые элементы соединения.
- Установить краны.
- Подключиться к кранам и бойлеру.
Из полипропилена
Для подключения потребуются специальные повороты и муфты. Используйте материалы, армированные дополнительным слоем алюминия – стабилизированные.
Инструкция:
- Сделать разрез в трубах, припаять тройники.
- Отверстия тройников спаять с трубами для нагревателя.
- Подключить к агрегату через оконечную муфту и кран.

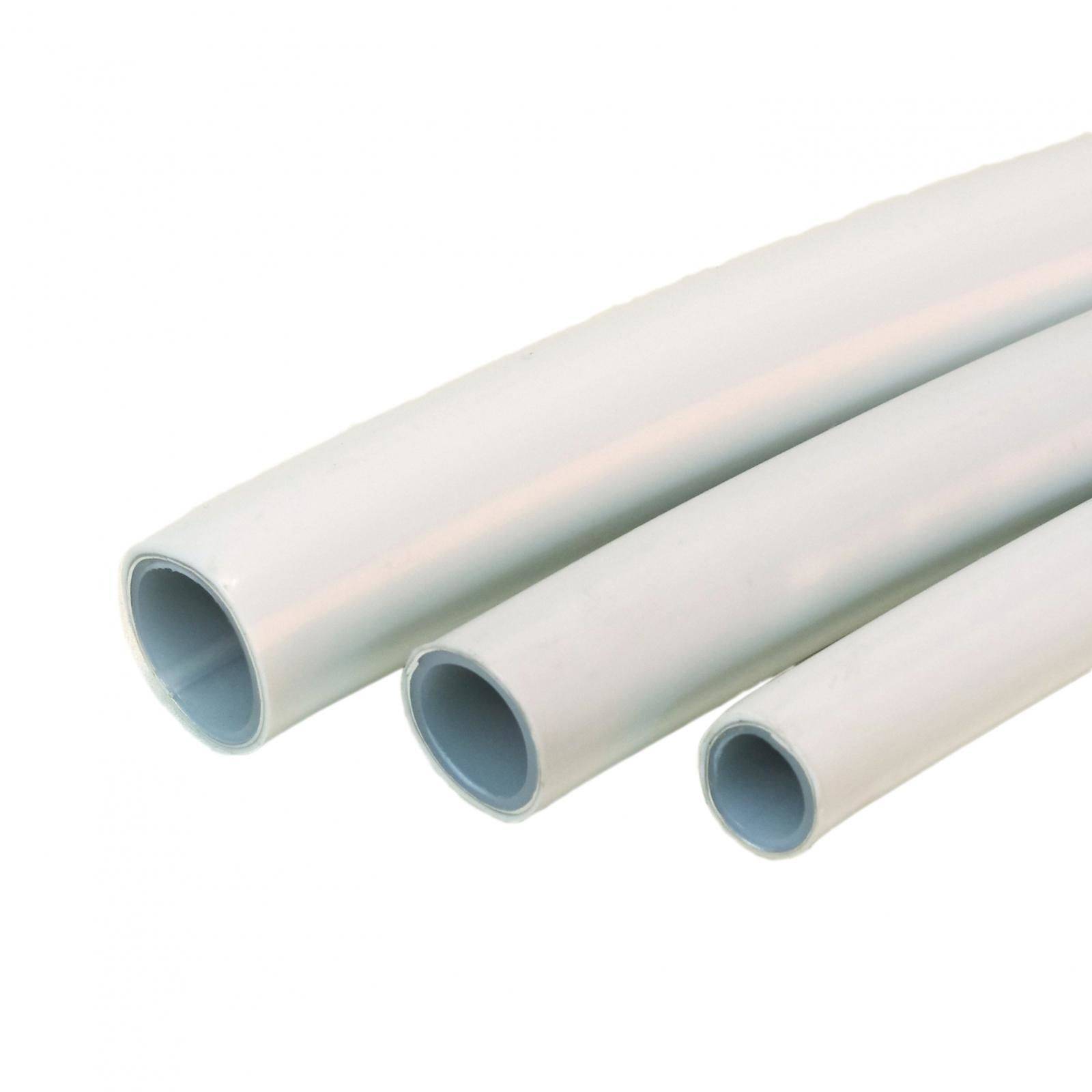

Из металлопластика
Современный материал, прочный и легкий. Возможность простого открытого монтажа.
Инструкция:
- Разрезать трубу, подсоединить тройники.
- Сформировать отведение к водогрею.
- Подключиться к нему.
Два варианта схем подключения бойлера к котлу
К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи.
Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.
Подключение к одноконтурному котлу
Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:
- Сначала подключается водопровод и разводка воды по помещениям.
- Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
- Настраивается и проверяется программное управление котлом.
При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:
- привод трехходового клапана
- кабель с коннектором
- несколько медных трубок с фитингами для подключения слива.
Как правильно пользоваться комплектом?
Для правильной установки комплекта следуйте следующим рекомендациям:
- Отключить питание котла двухполюсным автоматом.
- Отключить котел от отопления и горячего водоснабжения.
- При помощи сливной заглушки слить воду из контура котла.
- Снять заглушки на насосной группе.
- Вставить в гидравлическую группу уплотнительную прокладку.
- Герметично смонтировать трубку подачи на бойлере.
- Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
- Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
- Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
- Поставить привод трехходового клапана.
- Подключить привод трехходового клапана в котле при помощи коннектора.
- Проверить правильность монтажа комплекта и герметичность всех соединений.
- Открыть крышку панели управления отопительного котла.
- Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
- Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
- Подключить питание привода трехходового клапана.
- Зафиксировать все кабеля и точки подключения.
Подключение электрической части бойлера
- Открыть крышку панели управления отопительного котла.
- Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
- Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
- Подключить питание привода трехходового клапана.
- Зафиксировать все кабеля и точки подключения.
Как подключить бойлер к двухконтурному котлу
Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.
Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.
Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.
Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.
Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.
Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).
Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.
Подключение к водопроводной системе
Сливное отверстие нагревателей этого типа независимо от модели обычно находится внизу. Сначала следует собрать и установить так называемую группу безопасности. Это набор клапанов и фитингов, призванный предотвратить различные аварийные ситуации, которые могут возникнуть во время работы прибора.
Вверху устанавливают переходник, который часто называют “американкой”. Далее навинчивают бронзовый тройник. К его нижней части присоединяют обратный клапан, который не дает воде вылиться обратно в водопроводную систему. К боковому ответвлению тройника присоединяют еще один тройник.
На схеме подробно представлено подключение накопительного водонагревателя: стояки горячей и холодной воды, водопроводные краны (1 и 2); запорные краны (3 и 4); обратный клапан (5); сливной вентиль (6)
На него крепят предохранительный клапан на 6 бар, чтобы обеспечить возможность в автоматическом режиме понизить давление внутри емкости, если оно достигло критического уровня.
К этому же тройнику присоединяют специальный компрессионный фитинг для водопроводной трубы. По ней при избыточном давлении из накопителя будет отводиться в канализацию часть воды.
Схема группы безопасности накопительного водонагревателя. Этот комплекс устройств предотвращает опасное опустошение емкости прибора и удаляет избыточную воду, если давление внутри превышает норму
После установки прибора обязательно следует убедиться, что отверстие клапана давления остается открытым, иначе устройство просто не сработает.
Все резьбовые соединения следует уплотнить и загерметизировать. Специалисты рекомендуют отвести на высыхание герметика не менее четырех часов.
На фото наглядно представлены и подписаны элементы группы безопасности накопительного водонагревателя
При установке устройства важно точно соблюдать последовательность их соединения
. Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы
При самостоятельном выполнении монтажа чаще всего используют , поскольку паять их относительно не сложно.
Для соединения прибора со стояком холодной воды можно использовать стальные, медные, пластиковые или металлопластиковые трубы. При самостоятельном выполнении монтажа чаще всего используют , поскольку паять их относительно не сложно.
Некоторые используют для этих целей гибкие шланги, но это решение себя не оправдывает. Как показала практика, такие элементы быстро изнашиваются.
Отдельные элементы группы безопасности накопительного водонагревателя соединяются при помощи резьбы. В соответствии с нормами эти места следует уплотнить и обработать герметиком
Понятно, что перед врезкой труб горячую и холодную воду, поступающую в квартиру, следует перекрыть. Между стояком холодной воды и нагревателем следует установить запорный кран, чтобы при необходимости можно было отключить воду, поступающую к устройству. Все соединения тщательно герметизируются.
Теперь нужно подвести еще одну трубу, которая соединит нагреватель с системой горячего водоснабжения в квартире. На этом участке понадобится еще один запорный кран: между стояком горячей воды и нагревателем.
Этот кран должен быть всегда перекрыт, чтобы подогретая вода из бойлера не попадала в общий горячий стояк дома. Снова нужно проследить за уплотнением и герметизацией всех соединений.
Запорный кран для холодной воды между нагревательным прибором и стояками должны быть установлены таким образом, чтобы в закрытом виде он не препятствовал поступлению воды к другим потребителям, отсекая только нагреватель.
А подключение к системе горячего водоснабжения нужно сделать так, чтобы при необходимости можно было восстановить поступление горячей воды с общего стояка на систему в квартире.
На этом подключение к водопроводной системе можно считать завершенным. Некоторые специалисты на этом этапе рекомендуют выполнить предварительную проверку: наполнить емкость водой, а затем слить ее и проследить, не появится ли течь. Такую проверку можно делать только после того, как герметик полностью высохнет на всех соединениях.
Выбор места для установки
Перед установкой нужно выбрать подходящее место.
Что следует предусмотреть:
- Габариты оборудования. Замерьте заранее нужное место, чтобы агрегат вместился. Оборудование до 200 л можно вешать, более массивное – только напольная установка.
- Стена. Выбирайте несущую стену, вес бойлера большой. Можно дополнительно построить укрепления или поддерживающие конструкции.
- Монтаж. Используйте анкерные болты для надежного крепления. Они не входят в комплектацию. Крепление на нескольких болтах повышает надежность конструкции. Модели от 100 л должны иметь минимум четыре монтажных точки.
- Точка водораздачи. Располагайте максимально близко.
- Отдельное помещение. Желательно выделить целую комнату-котельную. Узкие модели можно разместить в сантехническом шкафу санузла. Обеспечьте свободный доступ к оборудованию для удобного обслуживания, слива, ремонта.
- Тип нагревателя. Газовый потребует прокладки системы отведения воздуха.
Нагреватели обычно крепятся к стене анкерами. В инструкции указываются размеры крепежа.
Число анкеров зависит от количества кронштейнов.

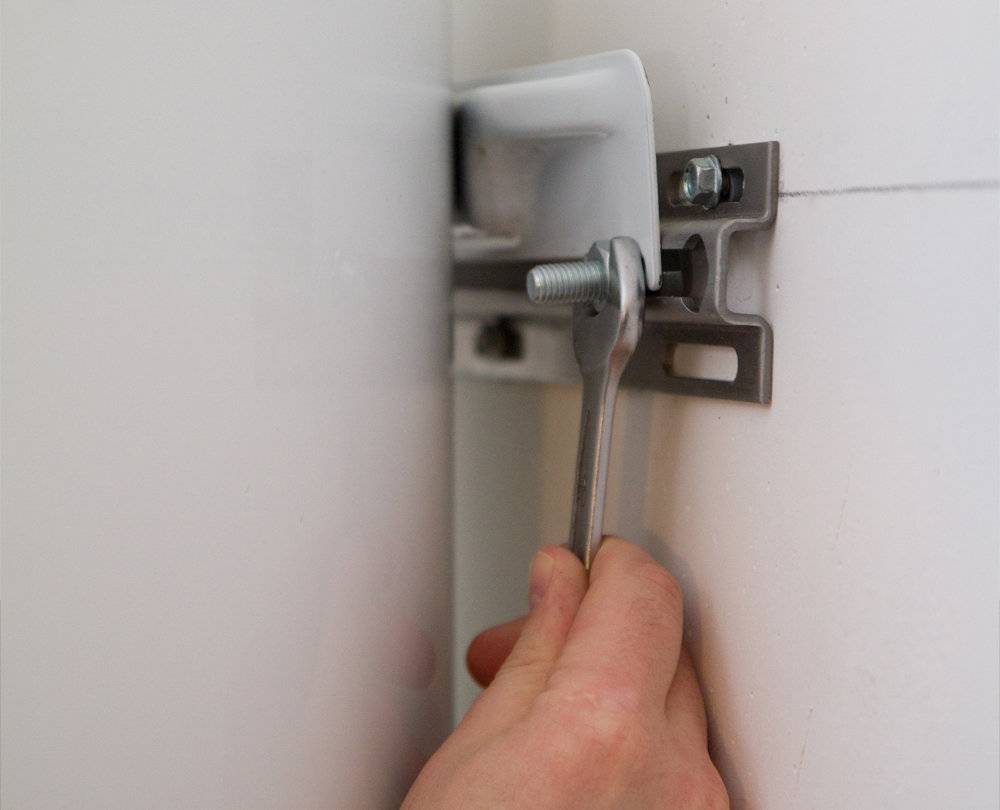

Как повесить на стену:
- Разметить зону установки.
- Просверлить отверстия перфоратором.
- Вкрутить крепежные элементы, повесить агрегат.
Необходимые детали, материалы и инструменты
Для самостоятельного монтажа потребуются:
- трубы – металлические или ПВХ (второй вариант предпочтителен из-за большей простоты и удобства работы). Длина участков трубы зависит от расположения бака и конфигурации санузла (технического помещения), а также удаленности точек водозабора от устройства. Тип трубы и ее характеристики зависят от объема подачи воды (пропускная способность) и давления в системе;
- сантехническая арматура. Обязательно потребуются шаровые краны – от двух штук, предохранительный клапан (часто он включается в комплект поставки бойлера), тройники и переходники (в зависимости от конфигурации водопровода). Если есть риск повышения давления в системе подачи воды, рекомендуется дополнять схему подключения редуктором. При наличии манометра на редукторе появляется возможность визуально контролировать уровень давления в водопроводе;
- кабель электрический трехжильный, сечение определяется в соответствии с номинальной потребляемой мощностью;
- автомат для подключения устройства к внутридомовой электросети. Автомат выбирается в зависимости от силы тока, необходимой устройству, с запасом не менее 10…15%;
- необязательным, но желательным и очень полезным дополнением к электрической схеме будет УЗО (устройство защитного отключения). Эти приборы контролируют напряжение в сети и отключают электрооборудование при повышении/понижении контролируемого параметра за пределами заданного диапазона
Пример подключения нагревательного накопительного бака – автомат для него выделен красным, слева располагается УЗО. Чтобы электрооборудование не отключалось постоянно, на УЗО выставлен допустимый диапазон напряжения 215…230 В
Возможно, придется также подумать о прокладках, пакле или сантехнической ленте (фум-ленте).
Чтобы быстро выполнить монтаж, потребуется:
- перфоратор или ударная дрель со сверлом по бетону/кирпичу (в зависимости от вида стены). Если прочность стен не допускает большой нагрузки от навесного оборудования, придется мастерить или покупать готовую инсталляцию для бака. Соответственно при выборе металлической несущей конструкции для выполнения отверстий под крепление будет нужно сверло по металлу;
- ножовка, болгарка с подходящим диском для разрезания металлических труб или специальные ножницы для ПВХ-труб;
- отвертка, плоскогубцы и бокорезы, нож или специальное устройство для зачистки проводов – стандартный набор электрика;
- мультиметр для выявления нуля и фазы на счетчике. Здесь можно подробнее прочитать о том, как пользоваться мультиметром.
Критерии безошибочной установки оборудования
Среди главных моментов монтажа, на которых следует заострить внимание, дабы не наделать ошибок – это соответствие диаметров трубопроводов по отношению к входным штуцерам, а также сечение кабеля, питающего электронагреватель бойлера. Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода
Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой
Диаметр подводящих труб должен обеспечивать свободный проток воды по линиям входа/выхода. Поэтому больший диаметр рукавов с переходом под размер штуцеров ещё допустим, а вот сечение трубопроводов меньшее, чем вводные патрубки бойлера, уже видится грубой ошибкой.
Наглядный пример оснащения бойлерной установки электрического нагрева всей необходимой арматурой. Здесь же следует отметить качественно (безошибочно) выполненную изоляцию всех подходящих и отходящих линий
По сечению питающего кабеля картина аналогичная. Кабель большего сечения применять не запрещается, а кабель меньшего сечения использовать категорически запрещено.
Правда, кабель увеличенного против нормы сечения создаёт трудности при укладке в каналах, занимает больше свободного пространства. Здесь логичным видится точный подбор сечения провода в зависимости от тока нагрузки.
Розетку питания обычно монтируют непосредственно у аппарата. Высота монтажа розетки от уровня пола не меньше 1,5 м. Бытовые бойлеры рассчитаны под питание однофазным переменным током 220-250 Вт. Нагрузка токовая, как правило, не менее 10 А.
Подключение бойлерной системы по электрической схеме. Такой вариант соединений можно считать сделанным безошибочно. Сечение провода соответствует указанному в документации, цепь заземления присутствует
Точное значение определяется производительностью нагревателя и указывается в технической документации. Именно на указанное значение тока необходимо подбирать автоматический выключатель.
К примеру, для проточных нагревателей актуальны следующие нормативы токовой отсечки для автоматов (таблица):
| Мощность бойлера (проточная схема), кВт | Ток отсечки автомата, А |
| 3,5 | 20 |
| 5,5 | 25 |
| 6,5 | 30 |
Как правило, все требуемые параметры подключений оговаривает инструкция на бойлер. Пользовательская инструкция в точности поясняет все моменты установки. Поэтому документы, входящие в комплектацию аппарата, перед инсталляцией рекомендуется внимательно изучить.
Виды автономных водонагревательных котлов
На сегодняшний день на строительном рынке и в супермаркетах бытовой техники представлен широчайший выбор бойлеров – автономных устройств для нагрева воды. При этом чтобы не ошибиться с выбором оптимально подходящего устройства для конкретно взятого дома, нужно разбираться в разновидностях систем подобного рода. При этом основным параметром различия бойлеров считается их тип.
- Конструкция бойлера может быть накопительной – металлический бак с водонагревательными элементами как на фото. Такое оборудование вмещает в себе достаточно большое количество воды, которая в нём же и нагревается. Впоследствии эту воду расходуют по мере необходимости. При этом подогрев воды требует определённого количества времени.
- Автономная проточная водонагревательная конструкция бойлера, в которой нагрев воды происходит непосредственно в трубах. Удобством такой системы является моментальная доступность горячей воды при открытии крана.
Также конструкция бойлера может отличаться по тепловым носителям.
- Электрический бойлер оснащается специальными тэнами, которые работают от сети переменного тока.
- Газовые бойлеры для нагрева воды как на фото используют тепло пламени.
Хочется отметить, что для подключения газового оборудования к магистральной сети без помощи сертифицированных специалистов не обойтись, так как самостоятельные эксперименты запрещены по закону. При этом для ввода в эксплуатацию газового бойлера потребуются специальные разрешения организации предоставляющей подачу газа потребителю.
Если говорить об электрическом бойлере, то его подключение, возможно, своими руками. Принцип функционирования такой системы очень похож на работу стандартного электрочайника, поэтому его установка не вызывает каких-либо затруднений. К самым распространённым моделям бойлеров с электрическим подогревом воды относятся устройства накопительной конструкции, порядок подключения которых будет рассмотрен более подробно.
Подготовка к монтажу бойлера
Разобравшись с тем, какой бойлер выбрать для частного дома, можно приступать к организации системы водоподготовки. Предварительно нужно:
- Оценить состояние водопроводной системы. Рекомендуется устанавливать полипропиленовые трубы;
- Выбрать место для монтажа оборудования. К вентилям и самому агрегату должен быть предусмотрен свободный доступ. Монтаж настенных конструкций выполняется только на несущие стены;
- Оценить состояние электропроводки, особенно при установке проточных моделей;
- Подготовить инструменты и расходные материалы: перфоратор, разводные ключи, монтажная лента, металлопластиковые трубы, переходники, отвертки и пр.
Если выбран бойлер для отопления частного дома и подготовки горячей воды, тогда нужно позаботиться и об организации пространства, помещения под систему. В целях безопасности все необходимое для монтажа должно быть под рукой.
Возможные трудности при подключении
Как правило, процедура подключения водонагревателя не вызывает трудностей.
Однако при этом, можно выделить несколько нюансов:
- Плохое состояние труб приведет к сложностям на момент подключения.
- Сложная система соединения труб.
- Проблемы с электропроводкой.
Все проблемы можно решить при правильном подходе к вопросу.
Советы:
- При выполнении работы следует быть внимательным и не спешить.
- Бойлер работает с водой и электричеством, подобное сочетание очень опасное.
- Многие работы самостоятельно провести нельзя, нужна помощь.
- От качества используемых материалов зависит надежность созданной системы.
Виды применяемых бойлеров
Различают несколько видов электрических водонагревательных устройств:
Бойлер проточный
- Проточные. В качестве нагревательного элемента выступает ТЭН. Тепловая среда в проточной части нагревается благодаря нагретой металлической трубке. Приборы данного типа не оснащены емкостью под воду, поэтому постоянный поток воды нагревается до определенной температуры, что объясняет большую мощность бойлера. В зависимости от модели мощность варьируется от 3 до 25 кВт. Если водонагреватель планируется использовать не только для нагрева воды для мытья посуды, но и для принятия ванн или душа потребуется бойлер мощностью не менее 8 кВт. Следовательно, мощность нагревательного элемента влияет на время нагрева конкретного объема жидкости. Прибор может быть безнапорным или напорным. Безнапорный водонагреватель имеет небольшую мощность, и установка осуществляется с краном или насадкой для душа. Напорный тип устройства подключается непосредственно в сеть водоснабжения. Это устройства, имеющие большую мощность, которые могут обеспечить горячей водой несколько точек с подачей воды. Такой водонагреватель можно использовать и при безнапорном способе. Они могут иметь механическую и автоматическую систему управления, основная задача которой является включение бойлера с последующим его отключением в определенный промежуток времени. К преимуществам проточного водонагревательного устройства можно отнести: большой выбор моделей, имеющих различные функции; малогабаритность и небольшой вес, что упрощает установку прибора; обеспечение горячей воды в неограниченном количестве без предварительного нагрева, для этого достаточно открыть кран при включенном бойлере. Недостатками являются: в случае слабой электропроводки работа устройств большой мощности фактически невозможна; в случае низкого давления в водопроводе ТЭН нагревателя воды может выйти из строя, поэтому при монтаже бойлера требуется установка насосной станции; отсутствие возможности получить большой поток горячей воды; большие расходы электрической энергии.
- Накопительные. Водонагреватель данного вида имеет стальную герметичную емкость и ТЭН, расположенный внутри резервуара. Нагревательная трубка нагревает воду до определенной температуры и поддерживает ее на протяжении всего времени использования. Тепловая жидкость, поступая из водопроводной системы в прибор, постоянно подогревается, при этом мощность используется небольшая. Нагретая тепловая среда может распределяться по нескольким точкам водопроводной сети. Неоспоримыми достоинствами накопительных устройств является: вода добавляется автоматически, что обеспечивает бесперебойное наличие горячей воды; быстрый нагрев тепловой среды до 70 градусов; сравнительно небольшая мощность устройства; автоматическое включение и выключение прибора; экономичность потребления электроэнергии; сохранение температуры воды на протяжении длительного времени. К минусам относят: для нагрева воды требуются затраты определенного количества времени; большие размеры устройства, однако последние модели менее габаритны; необходимость периодической чистки трубчатых электронагревателей от налета извести; время от времени требуется замена магниевого анода, который защищает внутренний резервуар от воздействия коррозии.
Бойлер накопительный
Как подключить проточный водонагреватель к водопроводу и электросети своими руками
Ранее мы проводили обзор, в котором досконально освещено устройство проточного водонагревателя, а также приведены рекомендации по выбору.
Установка и подключение проточного водонагревателя к водопроводу и электросети
Итак, новый «проточник» избавлен от упаковки, прочитана инструкция и теперь самое время подумать о том, где лучше установить проточный водонагреватель.
Место для установки проточного водонагревателя целесообразно выбирать исходя из следующих соображений:
- будут ли в данном месте на прибор попадать брызги от душа;
- насколько удобно будет включать-выключать прибор;
- насколько удобно будет пользоваться душем (или краном) прибора.
Прежде чем приступать к установке надо определиться:
- будет ли удобно пользоваться устройством непосредственно в месте принятия душа (или, скажем, мытья посуды);
- удобно ли будет пользоваться различными режимами работы (при наличии таких регулировок);
- не буде ли попадать влага или вода на прибор (ведь там чистые 220В!).
- Также необходимо учесть будущую подводку воды – насколько удобно будет выполнить подключение проточного водонагревателя к водопроводу. Каких-либо особых условий к стене предъявляться не будет – вес прибора маленький. Естественно, что на кривые и очень неровные стены монтировать устройство будет несколько сложнее.
Установка проточного водонагревателя своими руками
Монтаж начинается с определения места. Берем уровень, карандаш и отмечаем место будущей установки. Снимаем верхнюю крышку с водонагревателя и прикладываем к стене, уровнем выводим горизонталь и отмечаем будущие отверстия. Используя дрель, сверлим отверстия под дюбеля (или пробки – кому как нравится). Устанавливаем дюбеля и шурупами крепим прибор к стене.
Обычно, в комплекте имеется необходимый крепеж, но часто бывает, так, что сами дюбеля короткие (например, на стене толстый слой штукатурки) и сами шурупы короткие, поэтому я бы рекомендовал приобрести заранее нужный крепеж нужной размерности. На этом монтаж можно считать законченным.
Установка и подключение проточного водонагревателя к водопроводу и электросети
Подключение проточного водонагревателя к водопроводу
Проточный водонагреватель электрический можно подключить к воде несколькими способами.
Способ первый – простой
Берем душевой шланг, откручиваем «лейку» и подсоединяем шланг ко входу холодной воды в водонагреватель. Теперь, установив ручку смесителя в положение «душ», мы можем пользоваться водонагревателем. Если ставим ручку в положение «кран», то из крана идет холодная вода, минуя обогреватель. Как только централизованную подачу горячей воды восстанавливают – отключаем водонагреватель от «душа», прикручиваем обратно «лейку» душа и дальше наслаждаемся благами цивилизации.
Способ второй – более сложный, но более правильный
Подключение водонагревателя к водопроводу квартиры через отвод для стиральной машины. Для этого используем тройничок и моток фумленты или нити. После тройника, для отключения водонагревателя от воды и для регулировки напора и температуры воды из водонагревателя, необходим кран.
При установке крана следует также обращать внимание на удобство пользования последним. Ведь мы будем неоднократно в дальнейшем открывать-закрывать его
Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки. Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа.
Установка и подключение проточного водонагревателя к водопроводу и электросети
Подключение проточного водонагревателя к электросети
Как правило, бытовые однофазные водонагреватели проточного типа – это очень мощные устройства – от 3 до 9 кВт. Соответственно, для правильного подключения потребуется выделенная линия (обязательно с отдельным автоматом УЗО для аварийного отключения), так как обычная не выдержит такого напряжения.
Запрещено использовать для запитки стандартные розетки, ввиду того, что они в большинстве случаев не имеют должного заземления.
При подключении проводов к винтовым зажимам нужно соблюдать фазировку:
– L, A или P1 – фаза;
– N, В или Р2 – нуль.
Подготовка перед подключением устройства
На подготовительном этапе монтажа электрической водонагревательной системы нужно провести ряд несложных манипуляций.
Правильно выбрать место для монтажа бойлера. Целесообразно чтобы после установки конструкции все соединительные элементы имели прямой доступ, что позволит упростить работы в случае с ремонтом или во время планового обслуживания оборудования.
Стена, на которой будет выполняться монтаж электрического бойлера должна обладать достаточным запасом прочности, чтобы выдерживать общую массу бака, наполненного, водой
Общий вес стандартных бытовых бойлеров может составлять 100 и более килограмм.
Важно чтобы бойлер располагался в непосредственной близости от труб холодного водоснабжения. Если это, по каким-либо причинам невозможно, то придётся прокладывать дополнительные трубы для подвода воды.
Электрические бойлеры для нагрева воды оборудуются тэнами – электрическими нагревательными элементами с достаточно большой мощностью до 2 кВт. Поэтому с целью безопасности подключение устройства должно производиться непосредственно в электрический щиток с помощью мощного кабеля соответствующего сечения. При этом специалисты рекомендуют использовать медный кабель.
Для монтажа автономного электрического водонагревателя своими руками в арсенале домовладельца должен присутствовать следующий инструмент и расходные материалы:
- стандартная строительная рулетка и водяной уровень;
- дрель с функцией отбойника и комплект свёрл разного диаметра;
- набор ключей для затяжки соединительных узлов;
- тройники-фитинги, предназначенные для врезки в трубопровод;
- запорные краны, которые устанавливаются на входных частях труб, подводящих, воду к бойлеру;
- уплотнительная лента, пакля или специальная паста для герметизации мест соединений;
- соединительные шланги для отвода и забора воды;
- если холодный трубопровод расположен в отдалённости от бойлера, могут понадобиться дополнительные трубы необходимой длины.
При выборе труб важно учитывать, что не все из них способны выдерживать воздействие горячей воды. Поэтому во время их покупки важно ознакомляться с их основными характеристиками
