Как сделать теплый пол в бане от печки – схема устройства

Водяные тёплые полы: особенности и монтажные работы

Перед тем, как сделать теплый водяной пол в бане, необходимо:

  • убедиться, что поверхность для монтажа ровная;
  • продумать путь прокладывания труб;
  • выбрать материал труб.

В роли теплоносителя часто выступает вода, но если баня не отапливается дополнительно, то имеет смысл использовать антифриз. Это позволит избежать замерзания жидкости внутри труб и, соответственно, риска их разрыва.

Гофрированная гибка труба

Теплый водяной пол в бане имеет следующие преимущества:

  • экологичность;
  • экономичность;
  • обеспечение постепенного естественного прогрева;
  • отсутствие электромагнитного излучения.

Важно помнить, что водяной теплый пол в бане своими руками сделать довольно проблематично, так как это многоэтапный процесс, требующий предельного внимания. Малейшая ошибка может привести к некорректной работе системы

Слои теплого водяного пола

В частности, тщательно подбирается рисунок, по которому укладываются трубы:

  • улитка;
  • змейка;
  • двойная змейка.

От того, какая схема водяного пола в бане будет выбрана, зависит и распределение тепла. Для бани предпочтительней улитка, так как именно она обеспечивает равномерный прогрев поверхности, в то время как змейка этого дать не может: постепенно остывая по пути следования, жидкость для передачи тепла может не обогревать некоторые участки пола.

Это уместно, если сама парилка – отдельное строение.

Для того, чтобы организовать водяной теплый пол в бане от печи, необходимо установить над ней металлический бак – именно в нем и будет нагреваться вода для все системы.

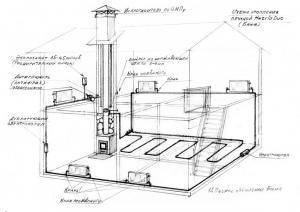

Схема установки теплого водяного пола от печи

Есть вариант расположения емкости и ниже уровня пола, однако в обоих случаях есть необходимость в насосе: он обеспечит правильную циркуляцию жидкости в трубах. Подогрев пола в бане от печи представляет собой несколько долгий процесс, поэтому нередко применяется отдельный котел на дровах. Вне зависимости от способа нагрева воды, процедура установки самих полов не меняется:

Разравнивание поверхности. База, по которой будут пролегать трубы, должна быть ровной. Если речь идет о лагах и деревянных перекрытиях, то в необходимых местах делаются специальные проемы под трубы. Теплоизоляция. Для повышения эффективности теплоотдачи, под систему кладут слой теплоизоляционного материала. Установка монтажной поверхности. Чаще всего в этой роли выступает специальный теплоизоляционный мат с бобышками, между которыми и укладывается гибкая труба. Тем не менее, осуществлять крепление можно и с помощью других подходящих средств. Прокладывание трубы

При этом важно учитывать, что в витках не должно быть крутых поворотов. Подключение и проверка системы

На данном этапе проверяется, присутствуют ли утечки. Стяжка и кладка напольного покрытия.

Пример подключения водяного пола к отопительному контуру

При этом важно следить, чтобы не было уклона. Насос справится с подачей воды, однако создаваемое избыточное давление может скорее вывести из строя всю систему.Подойдет такой теплый пол в бане под плитку и под деревянное покрытие. Система в равной степени справится с обогревом

Система в равной степени справится с обогревом.

Элементы системы «теплый пол»

Комплектация системы теплого пола, работающего от печи в бане, будет несколько отличаться от той, что используется в доме. К основным элементам относят следующее.

Таблица. Основные комплектующие для «теплого пола»

ИллюстрацияОписание
Контур для теплого полаВ качестве контура, по которому движется теплоноситель, используют трубы из сшитого полиэтилена, благодаря их повышенной термостойкости и длительному сроку службы. Трубы из полипропилена прослужат еще больше – около 50 лет. Трубы из меди или нержавеющей стали (в виде гофры) имеют отличные эксплуатационные характеристики, но их стоимость довольно высока. Эффективность работы всей системы зависит от правильной укладки контура, соблюдения шага и радиуса поворота труб. Фиксируют контур разными способами (между бобышек матов, в специальных углублениях на матах, жгутами к теплоизолятору или пластиковыми скобами). Затем трубы заливают бетонным раствором.
Смесительный узелПечь не устроена таким образом, чтобы обеспечивать нагрев теплоносителя до определенной температуры. Вода нагревается до состояния кипятка. В контур ее заливать нельзя. Поэтому необходимо установить смесительный узел, с помощью которого кипяток будет смешиваться с остывшей обраткой до комфортных 40 градусов.
Смесительный узел позволяет выполнить регулировку и настройку, а также поддержание в автоматическом режиме необходимой температуры воды в контурах.
ТеплообменникЭто емкость, расположенная над топкой, в которой происходит нагрев жидкости.
Циркуляционный насосЧтобы обеспечить равномерное распределение и движение воды в контурах используют циркуляционный насос. Он создает необходимое давление в трубопроводе.
От площади помещения зависит мощность прибора.
Система водоотведенияПри изготовлении конструкции пола в бетонной стяжке необходимо оборудовать сливное отверстие, через которое вода будет уходить через трубу в канализацию. Поэтому пол в бане должен иметь уклон в сторону сливного отверстия или трапа.

контур для теплого пола
Смесительный узел
Циркуляционный насос

Монтаж в стяжку

Перед тем как приступать к монтажу пирога теплого пола, необходимо на бумаге выполнить расчеты и схему укладки контура, места расположения оборудования – смесительного узла, насоса, емкости теплообменника. Схема позволит вычислить длину контура и определиться с количеством материала.

Самый надежный и оптимальный способ устройства теплого пола в бане – в бетонную стяжку. Главное соблюдать технологию изготовления раствора и его высушивания – на это потребуется не менее 28 дней. В этот период пользоваться теплым полом нельзя. Работоспособность системы следует проверить до заливки стяжки.

Таблица. Пошаговая инструкция монтажа теплого пола

Иллюстрация
Описание
Структура черновой стяжки
Первым шагом будет подготовка основания и системы водоотведения (ее расположение также следует отразить на схеме). Грунт выравнивают и трамбуют. Закладывают трубы, по которым вода будет отводиться в канализацию. Затем засыпают песок и щебень (подушка имеет толщину 15 см), трамбуют. Насыпают утеплитель-керамзит толщиной 15-20 см. Заливают черновую стяжку.
Структура черновой стяжки
Гидроизоляцию пола в бане можно выполнить при помощи битума и рубероида. Это наиболее бюджетный способ. Поверхность бетонной стяжки смазывают расплавленным битумом, затем укладывают листы рубероида с нахлестом 10 см. Затем изготавливают еще один такой же слой. Битум можно заменить гидроизоляционной мастикой – это позволит отказаться от рубероида и выполнить работы быстрее.
Укладка утеплителя
Монтируют плитный утеплитель высокой плотности (экструдированный пенополистирол или пеноплекс). Толщина плит должна быть не менее 50 мм

Важно контролировать, чтобы сохранялся уклон в сторону сливного отверстия.
Арматурная сетка
По утеплителю укладывают арматурную стеку.
Демпферная лента
По периметру помещения вдоль стен фиксируют демпферную ленту.
Фиксация контура
При помощи пластиковых хомутов контур с учетом выбранной схемы закрепляется к армирующей сетке. На этом этапе необходимо смонтировать остальное оборудование, выполнить подсоединение и запустить теплоноситель по трубам, чтобы во время определить ошибки монтажа, если они есть.
Заливка стяжки
В процессе заливки стяжки в контурах должно поддерживаться давление

Запускать систему следует после полного высыхания стяжки.

Установка коллектора для тёплого водяного пола

Следующий этап монтажа «экзотического» пола начали после того, как поставили сруб под крышу. И заключался он в установке теплового узла. «Для чего он нужен?» — спросите Вы. Здесь всё просто. Если температура в теплоцентрали будет 70-80 градусов, то ходить по такому полу придётся в японских гэта или французских сабо, босиком никак не получится. А этот аппарат выдаёт нужную и комфортную для ног температуру.

Цена на коллектор водяного пола приличная, но оно того стоит: здесь всевозможные защиты, предусмотрен насос и вообще много всяких наворотов. Вам остаётся только выставить нужный температурный режим, одним словом, очень удобно. На летний период можно всё отключить.

Установив этот «умный блок», начали подключение тёплого пола к центральному отоплению. Врезались в систему металлической трубой сечением 32 мм. Все трубы, которые идут по улице утеплили минеральной ватой. Теплопотерь до бани на открытых участках улицы практически нет.

Особенности водяного контура от печки

Когда печь используется вместо котла (котлы для теплого водяного пола), над топкой помещают теплообменник.

В этом качестве можно использовать бак или регистр (решетку из труб). От него делают разводку по всей постройке.

Для устройства водяного теплого пола от печки в бане нужен циркуляционный насос (подбор насоса для теплого водяного пола), иначе охлажденный теплоноситель поступать обратно в теплообменник не будет.

Без насоса можно обойтись только в одном случае: если поместить печь ниже уровня пола. Тогда система сможет работать на естественной циркуляции.

Для естественной циркуляции необходимо увеличивать диаметр труб (не менее 2,4 сантиметра, обычно теплые полы укладывают металлопластиковой трубой 1,6). Но, учитывая большую длину контура теплого пола, циркуляция без насоса даже при толстых трубах (о трубах для теплого водяного пола) будет медленной и неэффективной.

Схема теплого пола в бане от печки (не только в бане, в доме тоже) выглядит сложнее, чем система отопления радиаторами. У современных котлов температуру нагрева можно регулировать, у печи – нет.

Температура теплого пола не должна превышать 40 градусов (оптимально – 30), а на печи она будет разогреваться до кипения. Поэтому кроме насоса потребуется еще смесительный узел.

При монтаже нескольких контуров для разных комнат между котлом и полом устанавливают коллектор (монтаж коллектора для теплого водяного пола своими руками). К нему подключают вентили с термоголовками, двух- или трехходовые краны. По возможности, сервопривод. Эти приспособления позволят регулировать работу пола.

Т.к. поместить в печь теплообменник большого размера, как правило, невозможно, рядом с ней устанавливают аккумуляторный бак и соединяют с теплообменником металлическими трубами.

Объем бака зависит от площади обогреваемого помещения и теплоотдачи печи, но не меньше 100 литров. Емкость служит буфером: постоянный водообмен между накопителем и котлом препятствует закипанию теплоносителя.

Применяемые материалы

Трубы для контура лучше брать металлопластиковые – они устойчивы к давлению, не перемерзают

Для отопления нужны следующие материалы:

  • трубы – стальные и пластиковые для системы;
  • емкость из нержавейки или латуни емкостью до 100 л;
  • змеевик – из черной или нержавеющие стали, который выполняет функцию теплообменника;
  • байпас и вентиль для регулировки;
  • циркуляционный насос;
  • коллектор – если обогревается несколько помещений, то требуется устройство для разводки жидкости по контурам;
  • фитинги, утеплители, крепеж.

Также понадобятся дополнительные материалы: армирующая сетка, гидроизоляция, грунтующие составы.

Электричество как оно есть

Электрические теплые полы бывают нескольких видов. Нагреватель может быть в виде провода — двужильного или одинарного. Двужильный удобней в монтаже, его не нужно кольцевать, он укладывается в одну сторону и на его конце просто ставят заглушку.

Одножильный провод укладывают с расчетом, что оба конца нужно подвести к контроллеру. Не забываем о датчике температуры. Его установка тоже обязательна и производится она в пол между витками кабеля.

Система с одножильным проводом проста в установке, но обладает существенным недостатком, дает высокое электромагнитное излучение. При использовании двухжильного провода, электромагнитное излучение значительно меньше из-за встречных магнитных потоков.

У полов, выполненных в виде рулонов или матов электромагнитное излучение существенно ниже. Но есть ограничения по их применению.

Мощность тепловых матов колеблется от 150 до 450 Вт на квадратный метр поверхности. Для банных полов оптимальным принято считать 250 Вт на метр площади.

Элементы теплого водяного пола в бане

  1. Водонагревательный котел. Устройство должно обеспечивать горячей водой отопительную систему в пик нагрузки, при этом должен оставаться запас 15-20%.
  2. Циркуляционный насос, создающий давление в системе, часто уже встроен в котел.
  3. Запорные клапаны, которые устанавливаются на выходе и входе системы, позволяют не сливать воду из системы во время ремонта котла.
  4. Коллектор — устройство, распределяющее воду по контурам, с его помощью настраивают отдельные контуры и обеспечивают равномерный обогрев помещения. Оснащен сливным фланцем и системой стравливания воздуха. В продаже имеются простейшие коллекторы, у которых есть только запорный клапан, и дорогие автоматические устройства с сервоприводами.
  5. Водяные трубы. Наиболее популярны полипропиленовые или металлопластиковые диаметром 16-20 мм. Трубы, армированные стекловолокном, обладают низким показателем линейного расширения. Трубы обязаны выдерживать 10 бар, температуру — 95 градусов. Также изделия должны обладать небольшим сопротивлением, гибкостью и теплопроводностью.

Монтаж

Существуют различные методы установки теплых полов в бане, которые характеризуются общими правилами монтажа и определенными особенностями. Необходимо знать пошаговое руководство. Практически все системы теплого пола должны укладываться на теплоизолирующий материал, после чего покрываются стяжкой, на которую укладывается напольное покрытие.

Помимо этого, гидроизоляция выступает в качестве препятствия для образования конденсата в конструкции, состоящей из нескольких слоев. В качестве подобного слоя может выступать минеральная вата, керамзит, полиэтиленовая толстая пленка и многое другое. Рассмотрим установку различных систем.

Электрический теплый пол с использованием кабеля

Визуально данный кабель нельзя отличить от обыкновенного провода. Различие заключается исключительно в функциональном назначении. Нагревающийся кабель способен преобразовывать электрическую энергию в тепло. Подобная система характеризуется наличием термостата, благодаря которому вы сможете регулировать мощность и быстроту достижения требуемой температуры.

Помимо этого, производители обычно предоставляют датчики температуры, благодаря которым вы сможете контролировать режим работы кабельной системы.

Следует обратить внимание на то, что электрический кабель, используемый в теплых полах, может быть одножильным либо двухжильным. Первый вариант характеризуется большим электромагнитным излучением, однако, оно все равно находится в пределах нормы. Второй вариант характеризуется простотой выкладки, поскольку не нуждается в подведении двух концов к термостату, так как достаточно одного

Второй вариант характеризуется простотой выкладки, поскольку не нуждается в подведении двух концов к термостату, так как достаточно одного.

Если кабельный пол будет укладываться на поверхность из дерева, то требуется позаботиться о безопасности. Древесина должна быть обработана антипиренами, невзирая на то, что между проводом и напольным покрытием не будет непосредственного контакта.

Для тех, кто желает обустроить баню с помощью электрического теплого пола, производители предоставляют разные приспособления, которые будут полезными при установке. В качестве этих приспособлений выступают специальные направляющие, дополненные крепежами, и монтажная сетка. С помощью направляющих вы сможете разместить кабель на оптимальном расстоянии друг от друга

Важно, чтобы от кабеля на стене было расстояние минимум 5 см, а от иных нагревательных приборов – не менее 10 см

Пленочный теплый пол

Это наиболее дешевый и быстрый вариант установки. Здесь термопленка выпускается в специальных рулонах. От вас требуется просто распределить мат по полу, закрепить полосы с помощью клейкой ленты либо иным другим простым способом. Здесь не требуется цементная стяжка, которая затрачивает много времени. В данной ситуации инфракрасные маты заливают плиточным клеем, на который непосредственно укладывается плитка. В некоторых случаях покрытие укладывают прямо на маты.

Водяной пол

Может быть установлен различными способами. На выбор того или иного варианта влияет предпочтение владельца бани и технические характеристики напольного покрытия. Самыми распространенными являются два способа установки.

  • Бетонный тип, который аналогичен установке электрического теплого пола. Разница заключается лишь в том, что трубы имеют большую толщину.
  • Настильный способ, который пользуется особой популярностью, так как не перегружает напольное покрытие.

Установка теплого пола посредством бетонной стяжки является наиболее распространенным вариантом, минусом которого является лишь то, что он нуждается в достаточно больших временных затратах. В данном случае вы можете не бояться перегрева, поэтому подобный способ укладки выбирается достаточно часто. Учтите, что не рекомендуется устанавливать трубы близко друг другу. Оптимальное расстояние между ними – 30 см.

Данный случай не предусматривает наличие изгибов и изломов. Скрепляться трубопроводы должны с помощью хомутов и дюбелей. В некоторых случаях используется проволока. Представленный способ предусматривает проведение трубопровода по спирали либо змейкой. Такой вариант построить не очень сложно.

Элементы системы «теплый пол»

Комплектация системы теплого пола, работающего от печи в бане, будет несколько отличаться от той, что используется в доме. К основным элементам относят следующее.

Таблица. Основные комплектующие для «теплого пола»

ИллюстрацияОписание
Контур для теплого полаВ качестве контура, по которому движется теплоноситель, используют трубы из сшитого полиэтилена, благодаря их повышенной термостойкости и длительному сроку службы. Трубы из полипропилена прослужат еще больше – около 50 лет. Трубы из меди или нержавеющей стали (в виде гофры) имеют отличные эксплуатационные характеристики, но их стоимость довольно высока. Эффективность работы всей системы зависит от правильной укладки контура, соблюдения шага и радиуса поворота труб. Фиксируют контур разными способами (между бобышек матов, в специальных углублениях на матах, жгутами к теплоизолятору или пластиковыми скобами). Затем трубы заливают бетонным раствором.
Смесительный узелПечь не устроена таким образом, чтобы обеспечивать нагрев теплоносителя до определенной температуры. Вода нагревается до состояния кипятка. В контур ее заливать нельзя. Поэтому необходимо установить смесительный узел, с помощью которого кипяток будет смешиваться с остывшей обраткой до комфортных 40 градусов. Смесительный узел позволяет выполнить регулировку и настройку, а также поддержание в автоматическом режиме необходимой температуры воды в контурах.
ТеплообменникЭто емкость, расположенная над топкой, в которой происходит нагрев жидкости.
Циркуляционный насосЧтобы обеспечить равномерное распределение и движение воды в контурах используют циркуляционный насос. Он создает необходимое давление в трубопроводе.От площади помещения зависит мощность прибора.
Система водоотведенияПри изготовлении конструкции пола в бетонной стяжке необходимо оборудовать сливное отверстие, через которое вода будет уходить через трубу в канализацию. Поэтому пол в бане должен иметь уклон в сторону сливного отверстия или трапа.

контур для теплого полаСмесительный узелЦиркуляционный насос

Монтаж в стяжку

Перед тем как приступать к монтажу пирога теплого пола, необходимо на бумаге выполнить расчеты и схему укладки контура, места расположения оборудования – смесительного узла, насоса, емкости теплообменника. Схема позволит вычислить длину контура и определиться с количеством материала.

Самый надежный и оптимальный способ устройства теплого пола в бане – в бетонную стяжку. Главное соблюдать технологию изготовления раствора и его высушивания – на это потребуется не менее 28 дней. В этот период пользоваться теплым полом нельзя. Работоспособность системы следует проверить до заливки стяжки.

Таблица. Пошаговая инструкция монтажа теплого пола

Иллюстрация Описание Структура черновой стяжки Первым шагом будет подготовка основания и системы водоотведения (ее расположение также следует отразить на схеме). Грунт выравнивают и трамбуют. Закладывают трубы, по которым вода будет отводиться в канализацию. Затем засыпают песок и щебень (подушка имеет толщину 15 см), трамбуют. Насыпают утеплитель-керамзит толщиной 15-20 см. Заливают черновую стяжку. Структура черновой стяжки Гидроизоляцию пола в бане можно выполнить при помощи битума и рубероида. Это наиболее бюджетный способ. Поверхность бетонной стяжки смазывают расплавленным битумом, затем укладывают листы рубероида с нахлестом 10 см. Затем изготавливают еще один такой же слой. Битум можно заменить гидроизоляционной мастикой – это позволит отказаться от рубероида и выполнить работы быстрее. Укладка утеплителя Монтируют плитный утеплитель высокой плотности (экструдированный пенополистирол или пеноплекс). Толщина плит должна быть не менее 50 мм

Важно контролировать, чтобы сохранялся уклон в сторону сливного отверстия. Арматурная сетка По утеплителю укладывают арматурную стеку

Демпферная лента По периметру помещения вдоль стен фиксируют демпферную ленту. Фиксация контура При помощи пластиковых хомутов контур с учетом выбранной схемы закрепляется к армирующей сетке. На этом этапе необходимо смонтировать остальное оборудование, выполнить подсоединение и запустить теплоноситель по трубам, чтобы во время определить ошибки монтажа, если они есть. Заливка стяжки В процессе заливки стяжки в контурах должно поддерживаться давление

Запускать систему следует после полного высыхания стяжки.

Плёночный инфракрасный пол

Инфракрасный плёночный теплый пол под плитку в бане — является самым экономичным вариант. Так же данный вид пола очень прост в монтаже. Инфракрасный мат представляет собой прозрачный материал с инфракрасной плёнкой внутри.

Установка данного типа тёплых полов начинается с монтажа теплоизоляции. Хотя, его можно стелить на любой вид поверхностей.

Пошаговая инструкция по укладке тёплого плёночного пола в бане

  • Рассчитывается количество материала и осуществляется его подготовка, обязательно все срезы греющих элементов должны быть изолированы;
  • расстилается плёнка по разработанной схеме, и отмечаются места, где будет устанавливаться кабель;
  • очищается площадь от мусора;
  • укладывается теплоизолирующий материал и фиксируется на скотч;
  • укладывается инфракрасная плёнка, и так же фиксируется;
  • присоединяются плёночные каналы к питающему кабелю, и закрепляются соединительными зажимами;
  • изолируются стыки специальной пропиткой;
  • проводится замер рабочего сопротивления;
  • завершающий этап, перед монтажом кафеля — плёнка покрывается плиточным клеем.

Сделать такой тёплый пол под плитку можно за день. Ведь особенность такой модели — нет необходимости в заливке стяжки.

Монтаж трубы для тёплого водяного пола

Затем на этот экофол, через прокладки (арматуру) уложили армированную сетку. Сверху была раскидана змейкой и закреплена специальная пластиковая труба из сшитого полиэтилена, которая предназначена для тёплых полов. Для крепежа применяли простые пластиковые хомуты, которые широко применяются в электрике.

После этого заказали миксер (бетономешалку) и привезённые «КАМАЗом» 4 куба бетона были вылиты на подготовленное основание. Надо ещё отметить, что в бетон был добавлен особый пластификатор тёплый пол, чтобы впоследствии исключить его растрескивание. Весь бетон хорошо «протыкали» палками для выхода воздуха и в течении нескольких дней брызгали на него воду. Укрывали картоном от солнца. Так он лучше набирает свою крепость.

Общие принципы укладки водяного теплого пола в бане

Методы сборки конструкции зависят от используемых материалов:

  • непосредственно под чистовым полом размещают гибкую трубу, охватывающую всю площадь, по ней перетекает рабочая жидкость;
  • максимально возможная длина такой трубы составляет 100 м, если ее укладывают в спираль, между ее витками следует оставить расстояние менее 40 см. В результате одно изделие охватывает площадь пола в пределах 15 кв. м;
  • в обширные помещения внедряют несколько подобных заготовок. В частности, для парилки площадью в районе 30 кв. м понадобится два сегмента теплого пола по 15 кв. м;
  • в схеме с двумя трубами концы направляются в коллекторный шкаф, где и происходит их объединение. В связку подается теплоноситель, нагретый котлом или печью, в результате обеспечивается отопление помещения.

При выборе места для коллекторного шкафа в приоритете удобство, ведь в него помещают концы труб, обслуживающих теплый пол. Как правило, для него подготавливают нишу в стене.
